EY7541 - Skruvdragare PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Slaglös skruvdragare
Märke	Panasonic
Modell	EY7541
Spänning	14,4 V likström
Batterityp	Li-ion (modell EY9L40 eller EY9L41)
Batterikapacitet	3 Ah (EY9L40) eller 3,3 Ah (EY9L41)
Tomgångsvarvtal	Mjukläge: 0-1000 varv/min Medelläge: 0-1400 varv/min Hårdläge: 0-2300 varv/min
Slag per minut	Mjukläge: 0-2000 Medelläge: 0-2800 Hårdläge: 0-3000
Maximalt vridmoment	185 N·m (1890 kgf·cm, 1640 tum·lb)
Total längd	167 mm
Vikt (med batteri)	1,5 kg (EY9L40) eller 1,55 kg (EY9L41)
Chuck	Snabbchuck, sexkant

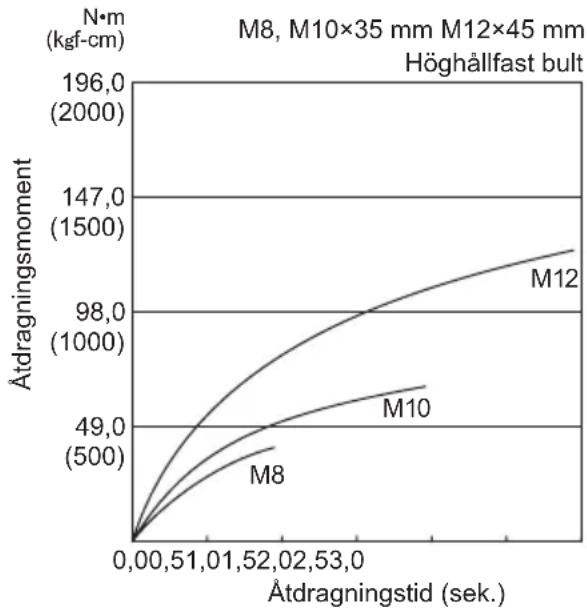

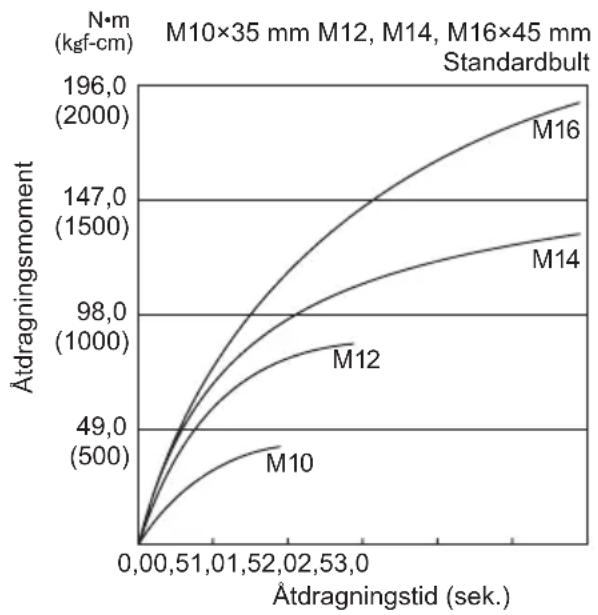

Bultkapacitet	Standardbultar M6-M16, höghållfasta M6-M12
Träskruvkapacitet	3,5 – 9,5 mm
Självborrande skruvkapacitet	3,5 – 6 mm
Laddare	Modell EY0L80, laddningstid: 35-50 min för 3 Ah, 45-60 min för 3,3 Ah
Belysning	Inbyggd LED med tändknapp
Överhettningsskydd	Varningslampa blinkar, automatiskt stopp
Batteriskydd	Låg batteriindikering, automatiskt stopp före överurladdning
Bälteshake	Avtagbar, vinkeljusterbar, fästbar på båda sidor
Underhåll	Rengör med en torr, ren trasa. Använd inte vatten eller lösningsmedel.

Vanliga frågor - EY7541 PANASONIC

Hur ändrar jag rotationsriktningen på skruvdragaren EY7541?

Använd omkastningsspaken för framåt/back som sitter ovanför avtryckaren. Skjut den åt vänster för normal rotation (skruva), åt höger för omvänd rotation (lossning). Använd inte spaken när motorn är igång.

Hur monterar jag bälteshaken?

För att montera bälteshaken, placera den i förvaringsläge, lossa skruven med en platt skruvmejsel, ta bort haken och sätt in den i slitsen på andra sidan verktyget. Dra åt skruven ordentligt. Du kan också justera vinkeln genom att skjuta låsspaken.

Vad betyder överhettningsvarningslampan?

Överhettningsvarningslampan blinkar när batteriet har nått för hög temperatur. Verktyget stannar automatiskt för att skydda batteriet. Låt verktyget svalna i minst 30 minuter innan du använder det igen.

Hur tänder jag LED-lampan?

Tryck på knappen för LED-belysning efter att du har aktiverat strömbrytaren en gång. Lampan släcks automatiskt efter 5 minuters inaktivitet.

Hur lång är laddningstiden för batteriet?

För Li-ion 3 Ah-batteriet (EY9L40) är användbar laddning 35 minuter och full laddning 50 minuter. För 3,3 Ah (EY9L41) är det 45 minuter för användbar laddning och 60 minuter för full laddning.

Vilka tillbehör rekommenderas för skruvdragaren?

Använd borr som passar snabbchucken (sexkant). För bästa prestanda rekommenderas Panasonics extra snabbchuck EY9HX110E.

Hur väljer jag slagkraftsläge?

Tryck på knappen för val av slagkraftsläge på kontrollpanelen. Varje tryck växlar mellan hård (H), medel (M) och mjuk (S). Hårdläge ger maximalt vridmoment för tjocka bultar, medelläge för mindre bultar och mjukläge för ömtåliga material.

Vad gör jag om indikatorn för lågt batteri blinkar?

Indikatorn för lågt batteri blinkar när batteriet nästan är urladdat. Ladda batteriet omedelbart för att undvika överurladdning som förkortar batteriets livslängd.

Hur rengör jag verktyget?

Rengör verktyget med en torr, ren trasa. Använd aldrig vatten, lösningsmedel eller flyktiga rengöringsmedel.

Kan jag använda ett annat batteri än de specificerade Panasonic-modellerna?

Nej, använd endast Panasonic-batteriet som är avsett för detta verktyg (EY9L40 eller EY9L41). Användning av ett annat batteri kan orsaka funktionsfel, överhettning eller brand.

BRUKSANVISNING EY7541 PANASONIC

Sladdlös slagskruvdragare

Trådløs slagbormaskin

Langaton iskuruuviavain

Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.

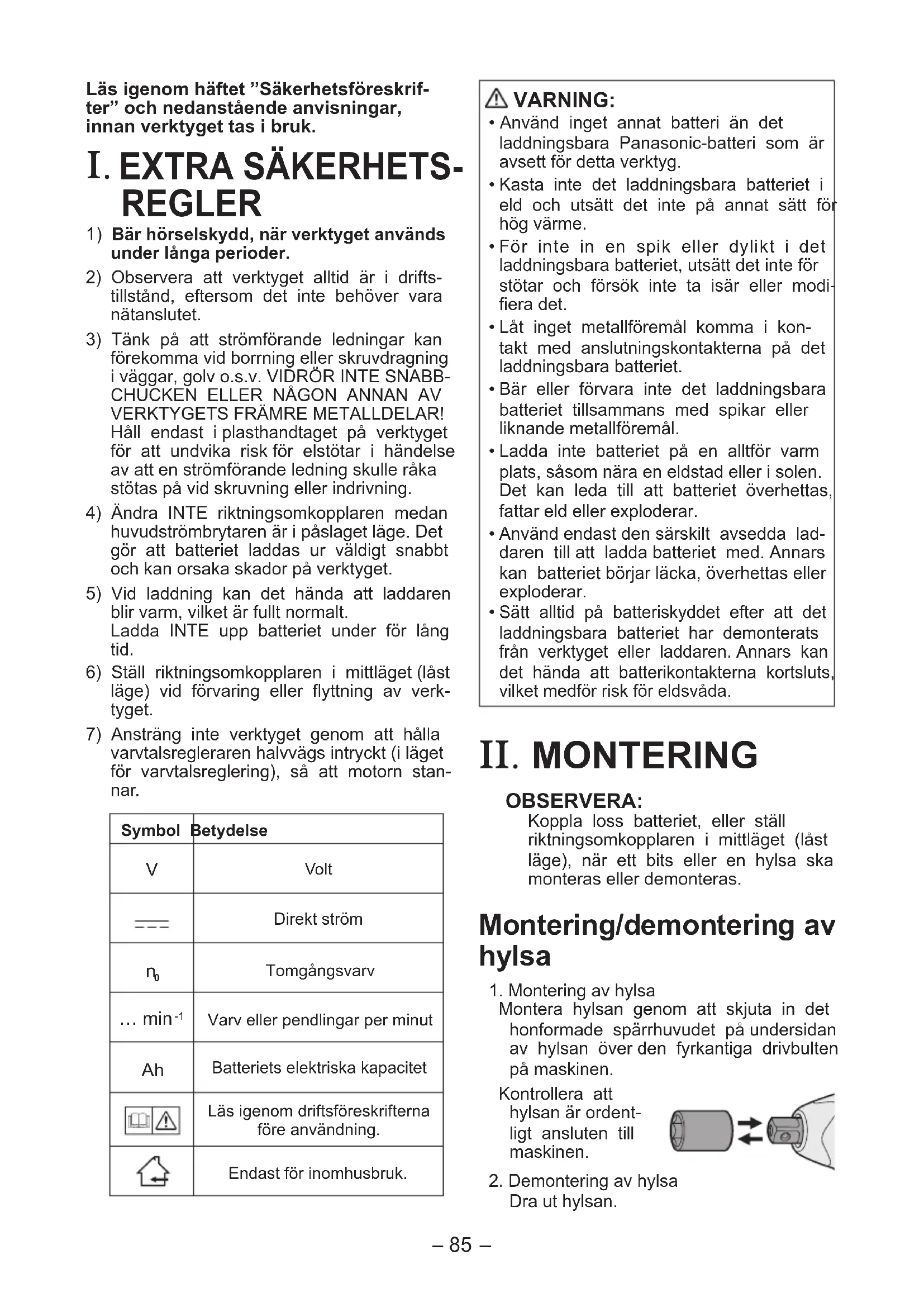

Läs igenom häftet "Säkerhetsföreskrifter" och nedanstående anvisningar, innan verktyget tas i bruk.

I. EXTRA SÄKERHETS-REGLER

1) Bär hörselskydd, när verktyget används under långa perioder.
2) Observera att verktyget alltid är i driftstillständ, eftersom det inte behöver vara nätanslutet.
3) Tänk på att strömförande ledningar kan förekomma vid borrning eller skruvdragning i väggar, golv o.s.v. VIDRÖR INTE SNABB-CHUCKEN ELLER NÅGON ANNAN AV VERKTYGETS FRÄMRE METALLDELAR! Håll endast i plasthandtaget på verktyget för att undvika risk för elstötar i händelse av att en strömförande ledning skulle råka stötas på vid skruvning eller indrivning.
4) Ändra INTE riktningsomkopplaren medan huvudströmbrytaren är i påslaget läge. Det gör att batteriet laddas ur väldigt snabbt och kan orsaka skador på verktyget.
5) Vid laddning kan det hända att laddaren blir varm, vilket är fullt normalt. Ladda INTE upp batteriet under för lång tid.
6) Ställ riktningsomkopplaren i mittläget (låst läge) vid förvaring eller flyttning av verktyget.
7) Ansträng inte verktyget genom att hålla varvtalsregleraren halvvägs intryckt (i läget för varvtalsreglering), så att motorn stannar.

Symbol	Betydelse
V	Volt
---	Direkt ström
n_0	Tomgångsvarv
... min-1	Varv eller pendlingar per minut
Ah	Batteriets elektriska kapacitet
	Läs igenom driftsföreskrifterna före användning.
	Endast för inomhusbruk.

⚠️ WARNING:

• Använd inget annat batteri än det laddningsbara Panasonic-batteri som är avsett för detta verktyg.
• Kasta inte det laddningsbara batteriet i eld och utsätt det inte på annat sätt för hög värme.
• För inte in en spik eller dylikt i det laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modifiera det.
• Låt inget metallföremål komma i kontakt med anslutningskontakterna på det laddningsbara batteriet.
• Bär eller förvara inte det laddningsbara batteriet tillsammans med spikar eller liknande metallföremål.
• Ladda inte batteriet på en alltför varm plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar.
• Använd endast den särskilt avsedda laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar.
• Sätt alltid på batteriskyddet efter att det laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

II. MONTERING

OBSERVERA:

Koppla loss batteriet, eller ställ riktningsomkopplaren i mittläget (låst läge), när ett bits eller en hylsa ska monteras eller demonteras.

Montera hylsan genom att skjuta in det honformade spärrhuvudet på undersidan av hylsan över den fyrkantiga drivbulten på maskinen.

Kontrollera att

hylsan är ordent- ligt ansluten till maskinen.

Angående montering/demontering av originaltillbehör och hylsor

Se till att temperaturen på maskinen är över fryspunkten (0°C), när ett originaltillbehör eller en hylsa ska monteras eller demonteras på den fyrkantiga drivbulten på maskinen.

Gummikudden i den fyrkantiga drivbulten, som trycker upp kulan, kan vid minusgrader bli mycket hård, vilket gör att extra mycket styrka krävs för att demontera eller montera hylsor.

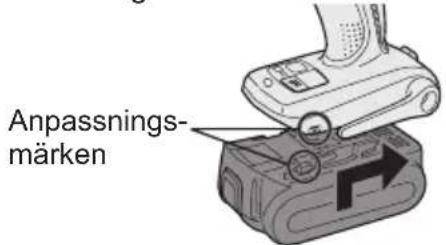

1. För att sätta fast batteriet:

Placera anpassningsmärkena mot varandra och sätt fast batteriet.

- Skjut batteriet bakåt tills det hakar fast i korrekt läge.

Anpassnings- märken

1. För att ta loss batteriet:

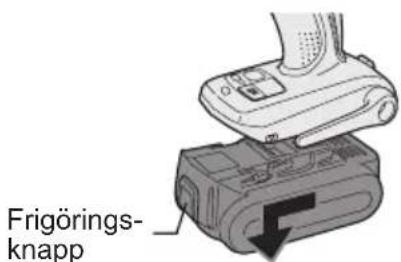

Tryck in frigöringsknappen framifrån för att ta loss batteriet.

Frigörings- knapp

III. DRIFT

[Verktygshuset]

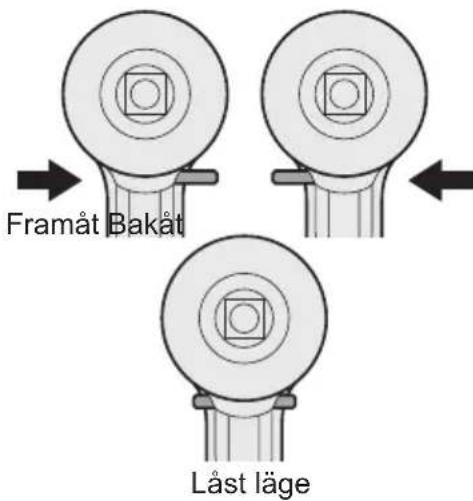

Användning av riktningsom-kopplaren och avtryckaren

Framåt Bakåt Låst läge

VIKTIGT:

Ändra inte riktningsomkopplarens läge förrän bitset har stannat helt för att undvika skador.

Drift med rotation framåt

1. Tryck riktningsomkopplaren till läget för rotation framåt.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Varvtalet ökar i förhållande till hur mycket avtryckaren trycks in för effektiv åtdragning av skruvar. Bromsen kopplas in och motorn stannar omedelbart så fort avtryckaren släpps upp.
4. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

Drift med rotation bakåt

1. Tryck riktningsomkopplaren till läget för rotation bakåt. Kontrollera rotationsriktningen innan arbetet påbörjas.
2. Tryck in avtryckaren en liten bit för att sakta starta verktyget.
3. Ställ riktningsomkopplaren i mittläget (läst läge) efter avslutat arbete.

VIKTIGT:

- Använd inte verktyget oavbrutet med hjälp av två eller fler batterier, eftersom det kan resultera i att verktygets hölje

överhettas. Låt verktyget svalna före fortsatt användning efter batteribyte.

Hur bälteskroken används

! WARNING!

• Se till att bälteskroken monteras fast korrekt på verktyget och att skruven dras åt ordentligt. Om bälteskroken inte sitter fast ordentligt på verktyget kan det hända att den lossnar, så att verktyget kan falla ner. Det kan resultera i en olycka eller person-skada.
• Kontrollera då och då skruvens åtdragning. Dra åt ordentligt, om den sitter löst.
• Se till att bälteskroken hakas fast ordentligt och säkert på en livrem eller på ett annat bälte. Se till att verktyget inte kan glida loss från bältet, eftersom det kan resultera i en olycka eller personskada.
• Undvik att hoppa eller springa medan verktyget bärs med bälteskroken, efter- som det kan få bälteskroken att glida och verktyget att falla ner.
  Det kan resultera i en olycka eller person - skada.
• Se till att återställa bälteskroken till förvaringsläget, när den inte ska användas, eftersom det annars kan hända att bälteskroken fastnar i något. Det kan resultera i en olycka eller person - skada.
• Låt inte något annat bits än ett skruvbits sitta fast i verktyget medan verktyget hänger i livremmen med bälteskroken. Et föremål med vassa kanter, såsom en skruvdragarspets, kan orsaka personskada eller en olycka.

Inställning av bälteskrokens vinkel

1. Skjut bälteskrokens läsknapp ① åt sidan och håll den i detta läge för att läsa upp bälteskroken.

2. Dra bälteskroken från förvaringsläget ② och justera den.

3. Släpp bälteskrokens läsknapp för att låsa fast bälteskroken i inställd vinkel.

4. Kontrollera att bälteskroken är ordentligt spärrad och att bälteskrokens läsknapp har återgått till ursprungsläget ③.

- Bälteskroken kan inte läsas fast i detta läge. Ställ in bälteskroken ordentligt i ett låst läge, innan den används.

Återställ bälteskroken till förvaringsläget genom att utföra åtgärderna i punkt 1 till 2 ovan och föra tillbaka bälteskroken.

Lås fast bälteskroken enligt åtgärderna i punkt 3 till 4 ovan.

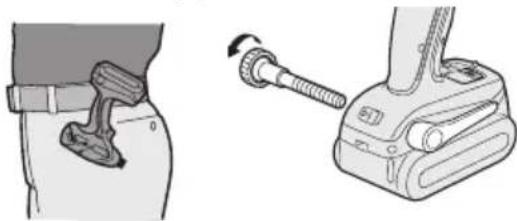

Montering av bälteskroken på motsatt sida

Bälteskroken kan monteras på endera sidan av verktyget.

1. Ställ bälteskroken i förvaringsläget.
2. Lossa skruven genom att vrida den moturs med hjälp av ett platt metallföremål eller en vanlig skruvmejsel.
3. Ta loss bälteskroken och för in den i öppningen på verktygets motsatta sida.
4. Skruva fast skruven medurs och dra åt den ordentligt.

Bälteskroken måste vara i förvaringsläget för att den ska kunna tas loss från verktyget.

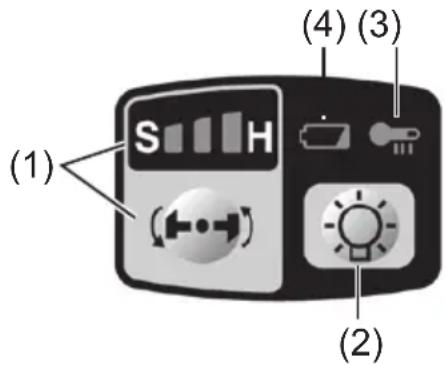

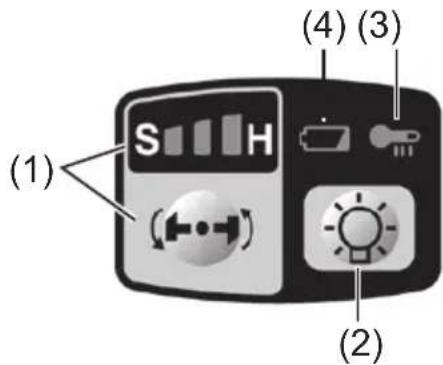

Kontrollpanel

(1) (2) (3) (4)

(1) Slagkraftsinställning

- Välj bland tre olika slagkraftslägen (mjukt, medelhärt, hårt) för att ställa in lämplig slagkraft.

Tryck lämpligt antal gånger på slagkrafts- väljaren för att ställa in önskad slagkraft. Vid varje tryckning ändras inställningen till hårt, medelhårt och mjukt.

Skruvdragaren har fabriksinställts på "härt" slagkraftsläge.

Tabell över riktlinjer för val av slagkraftsläge och rekommenderade tilllämpningar

Indikering för slagkraftsläge	Rekommenderad tillämpning
H 0 - 2300 varv/min. och0 - 3000 slag/min.	Arbeten som kräver högt åtdragningsmoment och där det inte finns någon risk för att bulten eller skruven går av, att dess huvud bryts loss eller att bitset lossnar. (Denna inställning ger maximalt åtdragningsmoment.)Passande tillämpningar är t.ex.:åtdragning av bultar av storlek M8 eller störreåtdragning av långa skruvar vid interiöra finarbeten
0 - 1400 varv/min. och0 - 2800 slag/min.	Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av eller att skruvhuvudet bryts loss.(Denna inställning begränsar åtdragningsmomentet.)Passande tillämpningar är t.ex.:åtdragning av bultar med liten diameter (M6)åtdragning av metallskruvar vid montering av fast inredning
0 - 1000 varv/min. och0 - 2000 slag/min.	Arbeten som kräver begränsat åtdragningsmoment och där det finns risk för att skruven går av, att skruvhuvudet bryts loss eller att bitset lossnar och skadar en finbearbetad yta.(Denna inställning begränsar åtdragningsmomentet.)Passande tillämpningar är t.ex.:åtdragning av bultar av mindre storlek än M6, som lätt kan gå avåtdragning av skruvar i gjuten plastmontering av gipsskivor

* slag/min. = slag per minut

(2) LED-ljus

Tryck på lysknappen

Tryck alltid in startom-kopplaren en gång före användning av LED-ljuset.

Ljuset tänds med väl- ligt låg strömstyrka och har ingen nämvärd påverkan på verktygets prestanda vid använ- dning eller dess batterikapacitet.

VIKTIGT:

- Det inbyggda LED-ljuset är konstruerat för att kunna belysa ett litet arbetsområde temporärt.

- LED-ljuset kan inte ersätta en vanlig ficklampa, eftersom dess ljusstyrka inte är tillräckligt stark.

- LED-ljuset släcks automatiskt efter att verktyget varit oanvänt i 5 minuter.

Viktigt: TITTA INTE RAKT IN I STRÅLEN.

Användning av reglage, justeringar eller utförande av åtgärder utöver vad som beskrivs häri kan resultera i exponering för farlig strålning.

(3) Varningslampa för överhettning

Släckt (normal drift)

Blinkande: Överhettning Detta anger att driften har stoppats på grund av överhettning av batteriet.

Skyddsfunktionen för överhettning stoppar verktygets drift för att skydda batteriet i händelse av överhettning. Varningslampan för överhettning på kontrollpanelen blinkar när denna funktion har aktiverats.

• Om skyddsfunktionen för överhettning har aktiverats, så låt verktyget svalna ordentligt (i minst 30 minuter). Verktyget kan användas igen efter att varningslampan för överhettning har slocknat.
• Undvik att använda verktyget på ett sätt som medför att skyddsfunktionen för överhettning aktiveras upprepade gånger.

(4) Varningslampa för svagt batteri

Släckt (normal drift)

Blinkande (ingen laddning) Batteriets skydds- funktion aktiverat

För mycket (fullständig) urladdning av ett litiumjonbatteri förkortar dess livslängd väsentligt. Verktyget inkluderar en skydds-funktion för batteriet avsett att förhindra alltför stor urladdning av batteriet.

- Batteriets skyddsfunktion aktiveras strax innan batteriet förlorar sin laddning, varpå varningslampan för svagt batteri börjar blinka.

- Ladda genast upp batteriet vid upptäckt av att varningslampan för svagt batteri blinkar.

[Batteri]

Korrekt hantering av batteri Litiumjonbatteri (EY9L40/EY9L41)

• Förvara litiumjonbatteriet utan att ladda upp det efter användning för att erhålla optimal batterilivslängd.
• Kontrollera vid laddning av batteriet att polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne återfinns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten.
• När batteriet inte används ska det hållas borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna.

En kortslutning av batteriets kontakter kan orsaka gnistor, brand eller brännskador.

• Se till att arbetsområdet har god ventilation vid användning av batteriet.
• Sätt genast på batteriskyddet igen efter att batteriet har tagits loss från verktygshuset för att förhindra ansamling av damm eller smuts på batteripolerna och kortslutning.

Batteriets livslängd

Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt.

Batteriåtervinning

ANMÄRKNING:

Se till att batteriet lämnas på anvisad plats för återvinning, när sådan finns, för att bidra till att skydda miljön.

[Batteriladdare]

Laddning

Försiktighetsåtgärder för litiumjon-btterier

- Om batteriets temperatur sjunker till under cirka -10^ , så avbryts laddning automa tiskt för att förhindra försämring av batteriets prestanda.

Gemensamma försiktighetsåtgärder för litiumjon- och NiMH/NiCd-batterier

• Temperaturen i omgivningen skall vara mellan 0°C och 40°C. Om batteriet används under fryspunkten 0°C, kan verktyget fungera onormalt.
• När du ska ladda ett kallt batteri (under 0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur.
• Kyl ner laddaren om du tänker ladda mer än två batteri i följd.
• Stick inte in fingrarna i kontakthålet när du håller laddaren i handen eller vid andra tidpunkter.

VIKTIGT:

Laktta följande för att förhindra brand och andra skador.

• Använd inte en motordriven generator som strömkälla.
• Täck inte över ventilationshålen på lad -daren och batteriet.
• Koppla loss batteriladdaren från vägguttaget, när den inte ska användas.

Litiumjonbatteri

OBSERVERA:

Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet före användning.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1 Placera batteriet i dockan på laddaren med anpassningsmärkena placerade mot varandra.

2 Skjut batteriet framåt i pilens riktning.

Anpass

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

1. Den gröna laddningslampan börjar blinka långsamt när batteriet har nätt cirka 80 % laddning.

2. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

3. Om batteriets temperatur är 0°C eller lägre, så tar det längre tid än normal laddningstid att ladda upp batteriet helt. Även när batteriet är fulladdat har det bara omkring 50 % kapacitet i jämförelse med ett batteri som laddats upp helt vid normal driftstemperatur.

4. Om strömindikatorn inte tänds omedel -bart efter att laddaren har anslutits till ett nätuttag eller om den gröna laddningslampan inte börjar blinka intensivt efter normal laddningstid, så kontakta en auktoriserad återförsäljare.

5. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

NiMH/NiCd-batteri

OBSERVERA:

När batteriet laddas för första gången, eller efter lång lagring, skall det laddas under 24 timmar för att nå full effekt.

Batteriladdare (EY0L80)

1. Anslut laddaren till ett vägguttag.

OBSERVERA:

Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

1. Sätt i batteriet ordentligt i laddaren.

1. Under laddningen lyser laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig.

- Om batteriet är för vamt (t.ex. direkt efter tungt arbete) startar inte laddningen. Den orange standby-lampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt

1. När laddningen är klar börjar den gröna laddningslampan blinka intensivt.

2. Vänd dig till en auktoriserad återförsäljare om laddningslampan inte tänds omedelbart efter att laddaren anslutits till nätet, eller om den inte släcks efter den normala laddningstiden.

3. Vid isättning av ett fulladdat batteri i laddaren på nytt kommer laddningslampan att tändas. Efter några minuter börjar laddningslampan blinka snabbt för att visa att laddningen är klar.

LAMPINDIKATIONER

Lysande grön

Laddaren är ansluten till vägguttaget.

Redo för laddning.

Intensivt blinkande grön

Laddningen är klar (batteriet helt uppladdat).

Blinkande grön

Batteriet är uppladdat till cirka 80 % (användbar laddning, gäller endast litiumjonbatteri).

Lysande grön

Laddning pågår.

Lysande orange

Batteriet är kallt.

Batteriet laddas upp långsamt för att minska belastningen på batteriet (gäller endast litiumjonbatteri).

Blinkande orange

Batteriet är för varmt. Laddningen startar när batteriet har svalnat.

Om batteriets temperatur är -10^ eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning (gäller endast litiumjonbatteri).

Laddningslampor (för laddningstillständ)

Vänster: grön lampa; Höger: orange lampa

Intensivt blinkande både orange och grön

Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Cd

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska Unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.

IV. SKÖTSEL

Använd endast en torr, mjuk trasa till att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat flyktigt lösningsmedel vid rengöring.

V. ÅTDRAGNINGSMOMENT

Den kraft som behövs för att dra åt en bult varierar beroende på bultens material och storlek liksom det material som bulten dras åt i. Beakta detta vid val av åtdragningstid.

Här nedan anges olika referensvärden.

(Värdena kan variera beroende på åtdragningsförhållanden.)

Faktorer som påverkar åtdragningsmomentet

Åtdragningsmomentet påverkas av en mängd olika faktorer, bl.a. följande. Åtdragningsmomentet bör alltid kontrolleras med en momentnyckel efter åtdragning.

1) Spänning

När batteriet håller på att laddas ur sjunker spänningen, vilket medför att åtdragningsmomentet sjunker.

Bultåtdragningsförhållanden

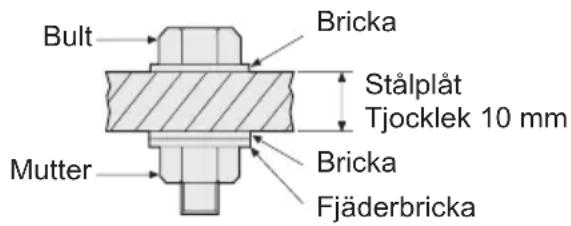

Bult Bricka Stålplåt Tjocklek 10 mm Mutter Bricka Fjäderbricka

Åtdragningsförhållanden

- Följande bultar används.

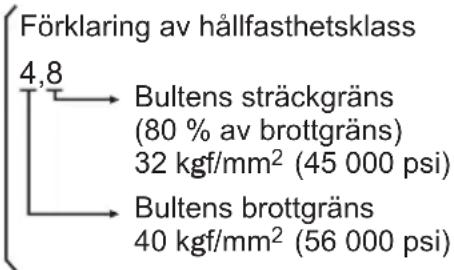

Standardbult: hållfasthetsklass 4,8

Höghållfast bult: hållfasthetsklass 12,9

2) Åtdragningstid

Längre åtdragningstid ger ökat åtdragningsmoment. Överdriven åtdragning innebär dock ingen förbättring utan förkortar verktygets livslängd.

3) Olika bultdiametrar

Storleken på bultdiametern påverkar åtdragningsmomentet.

I allmänhet gäller att åtdragningsmomentet ökar ju större bultdiametern är.

4) Åtdragningsförhållanden

- Åtdragningsmomentet varierar, även för samma bult, beroende på klass-, längd- och vridmomentskoefficient (den fasta koefficient som anges av tillverkaren vid produktion).

• Åtdragningsmomentet varierar, även med samma bultningsmaterial (t.ex. stål), beroende på materialets ytbehandling.
• Vridmomentet minskar avsevärt när bult och mutter börjar rotera tillsammans.

5) Hylsspel

Vridmomentet minskar vid användning av en sexkantig hylsa av felaktig storlek för att dra åt en bult.

6) Avtryckare (Avtryckare med variabel varvtalsreglering)

Åtdragningsmomentet blir lägre vid användning med avtryckaren inte helt intryckt.

7) Effekten av en anslutningsadapter

Åtdragningsmomentet minskar vid användning av en universalkoppling eller en anslutningsadapter.

VI. TILLBEHÖR

Använd endast bits som är anpassade till storleken på slagskruvdragarens chuck.

Använd Panasonics originaltillbehör, snabbväxlingschucken EY9HX110E, för att erhålla optimal prestanda.

(EY9HX110E)

VII. APPENDIX

REKOMMENDERADE SKRUV- OCH BULTSTORLEKAR

Modell		EY7541
Bultåtdragning		Standardbult: M6 – M16Höghällfast bult: M6 – M12
Skruvdragning	Träskruv	3,5 – 9,5 mm (1/8" – 3/8")
	Självdragande skruv	3,5 – 6 mm (1/8" – 1/4")

VIII. SPECIFIKATIONER

SLAGSKRUVDRAGARE

Modell EY7541
Motor 14,4 V likström
Tomgångsvarvtal	Mjukt läge 0 – 1000 min	-1(varv/min.)
	Medelhårt läge 0 – 1400 min	-1(varv/min.)
	Hårt läge 0 – 2300 min	-1(varv/min.)
Maximalt vridmoment 185 N·m (1890 kgf-cm, 1640 in-lbs)
Slag per minut	Mjukt läge 0 – 2000 min	-1(slag/min.)
	Medelhårt läge 0 – 2800 min	-1(slag/min.)
	Hårt läge 0 – 3000 min	-1(slag/min.)
Total längd		167 mm (6-9/16")
Vikt (inkl. batteriet: EY9L40) 1,5 kg (3,3 lbs)
Vikt (inkl. batteriet: EY9L41) 1,55 kg (3,4 lbs)
BullerVibration		Se det bifogade arket.

BATTERI

Modell EY9L40 EY9L41
Ackumulatorbatteri Litiumjonbatteri
Batterispänning 14,4 V	ikström (3,6 V × 4 celler)
Kapacitet	3 Ah	3,3 Ah

BATTERILADDARE

Modell	EY0L80
Märkdata	Se märkplåten på undersidan av laddaren.
Vikt	0,95 kg (2,1 lbs)

[Litiumjonbatteri]

Laddningstid	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40	EY9L60	EY9L80
		Användbar uppladdning: 35 min.	Användbar uppladdning: 45 min.	Användbar uppladdning: 55 min.
		Fullständig uppladdning: 50 min.	Fullständig uppladdning: 60 min.	Fullständig uppladdning: 70 min.

Laddningstid	3,3 Ah	14,4 V
		EY9L41Användbar uppladdning: 45 min.Fullständig uppladdning: 60 min.

[NiMH/NiCd-batteri]

Laddningstid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min. 65 min.

OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område.

Vi hänvisar till senast allmäna katalog.

OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet.

Beltekroken kan kun tas ut av hovedenheten när kroken står i lagringsstilling.

Kontrollpanel

(1) (2) (3) (4)

Blinker raskt i grøn

Ladingen er ferdig. (Ladet helt opp)

Blinker grønt

Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt

Lading pågår.

Lyser oransjegult
