EY7541 - Ruuvinväännin PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton iskuporakone
Merkki	Panasonic
Malli	EY7541
Jännite	14,4 V DC
Akkutyyppi	Li-ion (mallit EY9L40 tai EY9L41)
Akun kapasiteetti	3 Ah (EY9L40) tai 3,3 Ah (EY9L41)
Kuormittamaton nopeus	Pehmeä tila: 0-1000 rpm Keskitaso: 0-1400 rpm Kova tila: 0-2300 rpm
Iskut minuutissa	Pehmeä tila: 0-2000 Keskitaso: 0-2800 Kova tila: 0-3000
Maksimivääntö	185 N·m (1890 kgf·cm, 1640 in·lb)
Kokonaispituus	167 mm
Paino (akun kanssa)	1,5 kg (EY9L40) tai 1,55 kg (EY9L41)
Istukka	Nopea kuusioistukka
Pulttien kiristyskapasiteetti	Vakiopultit M6-M16, lujat pultit M6-M12
Puuruuvien kiinnityskapasiteetti	3,5 – 9,5 mm
Itseporautuvien ruuvien kiinnityskapasiteetti	3,5 – 6 mm
Laturi	Malli EY0L80, latausaika: 35-50 min (3 Ah), 45-60 min (3,3 Ah)
Valaistus	Sisäänrakennettu LED, sytytyspainike
Ylikuumenemissuoja	Vilkkuva varoitusvalo, automaattinen pysäytys
Akun suojaus	Matala akun varoitusvalo, automaattinen pysäytys ennen liiallista purkautumista
Vyökoukku	Irrotettava, säädettävä kulma, kiinnitettävissä molemmille puolille
Huolto	Puhdista kuivalla ja puhtaalla liinalla, älä käytä vettä tai liuotinta

Usein kysytyt kysymykset - EY7541 PANASONIC

Kuinka vaihdan EY7541-iskuporakoneen pyörimissuunnan?

Käytä eteenpäin-taaksepäin -kytkinvipua, joka sijaitsee liipaisimen yläpuolella. Työnnä sitä vasemmalle pyörimissuunnan ollessa normaali (kiinnitys), oikealle pyörimissuunnan ollessa käänteinen (irrotus). Älä käytä sitä moottorin käydessä.

Kuinka asennan vyökoukun?

Asenna vyökoukku asettamalla se säilytysasentoon, löysää ruuvi litteäpäisellä ruuvimeisselillä, irrota koukku ja työnnä se työkalun toisella puolella olevaan rakoon. Kiristä ruuvi tiukasti. Voit myös säätää kulmaa liu'uttamalla lukitusvipua.

Mitä ylikuumenemisvaroitusvalo tarkoittaa?

Ylikuumenemisvaroitusvalo vilkkuu, kun akku on saavuttanut liian korkean lämpötilan. Työkalu pysähtyy automaattisesti suojatakseen akkua. Anna työkalun jäähtyä vähintään 30 minuuttia ennen uudelleenkäyttöä.

Kuinka sytytän LED-valon?

Paina LED-valon sytytyspainikkeen jälkeen, kun olet käyttänyt virtakytkintä kerran. Valo sammuu automaattisesti 5 minuutin käyttämättömyyden jälkeen.

Mikä on akun latausaika?

Li-ion-akulle 3 Ah (EY9L40) hyötylataus on 35 minuuttia ja täyslataus 50 minuuttia. 3,3 Ah (EY9L41) -akulla hyötylataus on 45 minuuttia ja täyslataus 60 minuuttia.

Mitä lisävarusteita suositellaan porakoneelle?

Käytä nopeaan kuusioistukkaan sopivia teriä. Optimaalisen suorituskyvyn saavuttamiseksi suositellaan valinnaista Panasonic EY9HX110E -pikavaihtoistukkaa.

Kuinka valitsen iskuvoimakkuustilan?

Paina ohjauspaneelin iskuvoimakkuustilan valintapainiketta. Jokainen painallus vaihtaa tilojen kova (H), keskitaso (M) ja pehmeä (S) välillä. Kova tila tarjoaa maksimiväännön paksuille pulteille, keskitaso pienemmille pulteille ja pehmeä tila herkille materiaaleille.

Mitä tehdä, jos matalan akun varoitusvalo vilkkuu?

Matalan akun varoitusvalo vilkkuu, kun akku on lähes tyhjä. Lataa akku välittömästi estääksesi liiallisen purkautumisen, joka lyhentää sen käyttöikää.

Kuinka puhdistan työkalun?

Puhdista laite kuivalla ja puhtaalla liinalla. Älä koskaan käytä vettä, liuotinta tai haihtuvaa puhdistusainetta.

Voinko käyttää muuta akkua kuin määritettyjä Panasonic-malleja?

Ei, käytä vain tälle työkalulle suunniteltua Panasonic-akkua (EY9L40 tai EY9L41). Muun akun käyttö voi aiheuttaa toimintahäiriön, ylikuumenemisen tai tulipalon.

KÄYTTÖOHJE EY7541 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

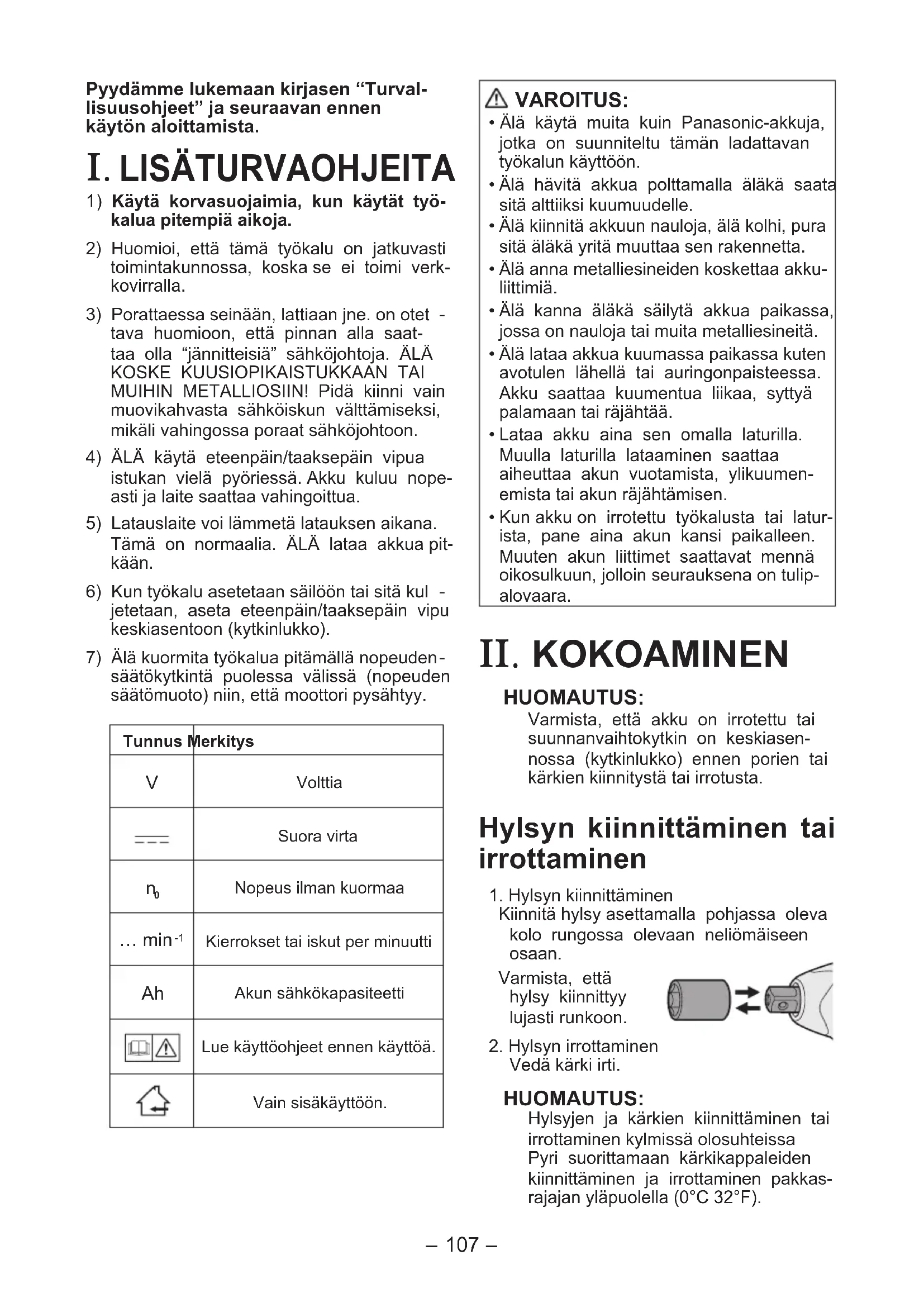

Pyydämme lukemaan kirjasen “Turval- lisuusohjeet” ja seuraavan ennen käytön aloittamista.

I. LISÄTURVAOHJEITA

1) Käytä korvasuojaimia, kun käytät työkalua pitempiä aikoja.
2) Huomioi, että tämä työkalu on jatkuvasti toimintakunnossa, koska se ei toimi verk- kovirralla.
3) Porattaessa seinään, lattiaan jne. on otet - tava huomioon, että pinnan alla saattaa olla "jännitteisiä" sähköjohtoja. ÄLÄ KOSKE KUUSIOPIKAISTUKKAAN TAI MUIHIN METALLIOSIIN! Pidä kiinni vain muovikahvasta sähköiskun välttämiseksi, mikäli vahingossa poraat sähköjohtoon.
4) ÄLÄ käytä eteenpäin/taaksepäin vipua istukan vielä pyöriessä. Akku kuluu nopeasti ja laite saattaa vahingoittua.
5) Latauslaite voi lämmetä latauksen aikana. Tämä on normaalia. ÄLÄ lataa akkua pitkään.
6) Kun työkalu asetetaan säilöön tai sitä kul - jetetaan, aseta eteenpäin/taaksepäin vipu keskiasentoon (kytkinlukko).
7) Älä kuormita työkalua pitämällä nopeuden-säätökytkintä puolessa välissä (nopeuden säätömuoto) niin, että moottori pysähtyy.

Tunnus Merkitys
V	Volttia
——	Suora virta
n_0	Nopeus ilman kuormaa
... min ^-1	Kierrokset tai iskut per minuutti
Ah	Akun sähkökapasiteetti
	Lue käyttöohjeet ennen käyttöä.
	Vain sisäkäyttöön.

⚠️ VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akku-liittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen.
• Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

II. KOKOAMINEN

HUOMAUTUS:

Varmista, että akku on irrotettu tai suunnanvaihtokytkin on keskiasen-nossa (kytkinlukko) ennen porien tai kärkien kiinnitystä tai irrotusta.

Hylsyn kiinnittäminen tai irrottaminen

1. Hylsyn kiinnittäminen

Kiinnitä hylsy asettamalla pohjassa oleva kolo rungossa olevaan neliömäiseen osaan.

Varmista, että hylsy kiinnittyy lujasti runkoon.

1. Hylsyn irrottaminen Vedä kärki irti.

HUOMAUTUS:

Hylsyjen ja kärkien kiinnittäminen tai irrottaminen kylmissä olosuhteissa Pyri suorittamaan kärkikappaleiden kiinnittäminen ja irrottaminen pakkasrajajan yläpuolella (0°C 32°F).

Karan jousilukitus saattaa jäykistyä kovalla pakkasella ja vaikeuttaa kär- kikappaleen vaihtoa.

Akun kiinnittäminen tai irrottaminen

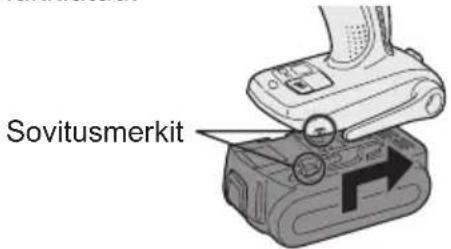

1. Akun liittäminen:

Aseta sovitusmerkit kohdakkain ja kiinnitä akku.

- Siirrä akku paikalleen niin, että se lukkiutuu.

Sovitusmerkit

2. Akun irrottaminen:

Vapauta akku painamalla edessä olevaa painiketta.

Painike

III. TOIMINTA

[Päärunko]

Toimintakytkimen ja eteen- päin/taaksepäin vivun toi- minta

Eteenpäin Taaksepäin Kytkinlukko

TÄRKEÄ HUOMAUTUS:

Älä käytä eteenpäin/taaksepäin vipua ennen kuin terä pysähtyy kokonaan.

Eteenpäin tapahtuvan pyö- rinnän kytkimen käyttö

1. Paina vipua eteenpäin tapahtuvaa pyöri-mistä varten.
2. Paina liipasinta kevyesti ja käynnistä pyörintä hitaasti.
3. Nopeus nousee liipaisimen puristusvoiman mukaan, jotta ruuvit saadaan kiristettyä tehokkaasti. Jarru toimii ja terä pysähtyy heti, kun liipaisin vapautetaan.
4. Aseta vipu käytön jälkeen keskiasentoon (kytkinlukko).

Taaksepäin tapahtuvan pyörinnän kytkimen käyttö

1. Paina vipua taaksepäin tapahtuvaa pyörimistä varten. Varmista pyörimissuunta ennen käyttöä.
2. Paina liipaisinta hitaasti, jotta työkalu käynnistyy hitaasti.
3. Aseta vipu käytön jälkeen takaisin keskiasentoon (kytkinlukko).

TÄRKEÄ HUOMAUTUS:

- Jotta saadaan estettyä työkalun pinnan liiallinen kuumeneminen, älä käytä työkalua perätysten kahdella tai useammalla akulla. Työkalun on hyvä antaa jäähtyä välillä kovassa käytössä.

Vyölenkin käyttö

⚠️ VAROITUS!

• Varmista, että kiinnität vyölenkin kunnolla kiinni koneen runkoon ja että ruuvi on kiristetty kunnolla. Jos vyölenkki ei ole kunnolla kiinni rungossa, lenkki saattaa irrota ja kone voi pudota.
  Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.
• Tarkista ruuvin tiukkuus säännöllisesti. Jos ruuvi on löysällä, kiristä se.
• Varmista, että kiinnität vyölenkin kunnolla kiinni vyönauhaan tai muuhun nauhaan. Varo, että laite ei luista pois vyöstä. Tämä saattaa aiheuttaa loukkaantumisen tai onnetomuuden.

- Kun kone on vyölenkin varassa, vältä hyp-pimistä tai juoksemista koneen kanssa. Vyölenkki saattaa luistaa ja kone voi pudota. Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

- Kun vyölenkkiä ei käytetä, palauta se säi - lytysasentoon. Vyölenkki voi tarttua kiinni johonkin.

Tämä saattaa aiheuttaa loukkaantumisen tai onnettomuuden.

- Kun kone on kiinnitetty vyönauhaan vyölenkillä, älä kiinnitä koneeseen muita kuin hyl-syjä ja vääntöbitsejä. Terävä esine, kuten poranterä, voi aiheuttaa loukkaantumisen tai onnettomuuden.

Vyölenkin kulman asettami- nen

1. Liu'uta vyölenkin lukitusvipua ① ja pidä sitä paikallaan avataksesi vyölenkin.

2. Vedä vyölenkkiä säilytysasennosta ② ja säädä se.

3. Vapauta vyölenkin lukitusvipu ja lukitse vyölenkin kulma.

1. Varmista, että vyölenkki on lukittu kunnolla. Varmista myös, että vyölenkki on lukkiutunut asentoon ③.

- Vyölenkkiä ei voi luki- ta tässä asennossa. Lukitse se kunnolla ennen käytön aloit- tamista.

Vyölenkki palautetaan säilytysasentoon suo-rittamalla edellä kuvattujen vaiheiden 1 ja 2 toimenpiteet ja laskemalla vyölenkki sitten alas.

Kiinnitä lukko suorittamalla edellä kuvattujen vaiheiden 3 ja 4 toimenpiteet.

Vyölenkin käyttöpuolen muuttaminen

Vyölenkki voidaan kiinnittää laitteen kummalle puolelle tahansa.

1. Aseta vyölenkki säilytysasentoon.

2. Löysää ruuvia kääntämällä sitä vas - tapäivään käyttämällä apuna litteää metallipalaa tai litteäpäistä ruuvimeisseliä.

3. Irrota vyölenkki ja työnnä se koneen toisella puolella olevaan reikään.
4. Kiinnitä ruuvi tiukasti kääntämällä sitä myötäpäivään.

Vyölenkki voidaan irrottaa koneesta vain kun se on säilytysasennossa.

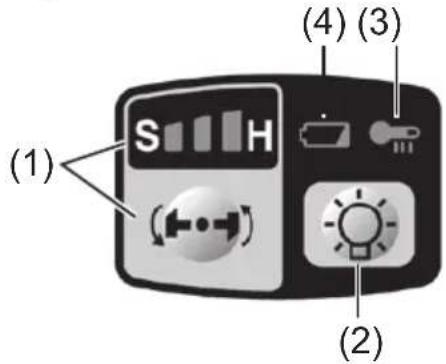

Säätöpaneeli

(1) (2) (3) (4)

(1) Iskutehomuodon valinta

- Iskutehon valinta 3 muodosta (kevyt, keskitaso, voimakas). Säädä painamalla iskutehomuodon painiketta. Muoto muuttuu kevyen, keskitason ja voimakkaan välillä joka kerta, kun painiketta painetaan. Ruuvinväännin on säädetty tehtaalla "voimakkaalle" iskuteholle.

Taulukko suositetuista työskentelytavoista

Iskutehomuodon näyttö	Suositettu käyttötapa
H 0 - 2300 kierrosta minuutissa ja0 - 3000 iskua minuutissa	Työt, jotka vaativat suurta vääntömomenttia ja jolloin ei ole vaaraa pultin tai ruuvin rikkoutumisesta, sen kärjen murtumisesta tai sen löystymisestä. (Tämä asento antaa suurimman mahdollisen vääntömomentin.) Sopivia käyttötarkoituksia ovat:• M8 ja suurempien pulttien kiristys• Pitkien ruuvien ruuvaus sisätilojen viimeistelytöissä
M 0 - 1400 kierrosta minuutissa ja0 - 2800 iskua minuutissa	Työt, joissa tarvitaan rajoitettua vääntömomenttia ja joissa on vaarana ruuvin rikkoutuminen tai sen kärjen murtuminen. (Tämä asento antaa rajoitetun vääntömomentin.) Sopivia käyttötarkoituksia ovat:• Halkaisijaltaan pienempien pulttien kiristys (M6)• Metallityöstöruuvien ruuvaus kiinteiden kalusteiden asennuksen yhteydessä

S

0 - 1000 kierrosta minuutissa ja

0 - 2000 iskua minuutissa

Työt, joissa tarvitaan rajoitettua vääntömomenttia ja joissa on vaarana ruuvin rikkoutuminen tai sen kärjen murtuminen tai ruuvin löystymisen aiheuttama viimeistellyn pinnan vahingoittuminen.

(Tämä asento antaa rajoitetun vääntömomentin.)

Sopivia käyttötarkoituksia ovat:

• Helposti murtuvien, pie-nempien kuin M6 pulttien kirstys
• Ruuvien ruuvaus muottiin valettuun muoviin
  • Kipsisten seinälevyjen asennus

* iskua minuutissa= iskua per minuutti

(2) LED-valo

Paina LED-valon

Ennen kuin käytät LEDvaloa, vedä aina virtakytkintä kerran.

kytkintä ja katkaisinta.

Tämä valo palaa hyvin alhaisella jännitteellä eikä

se heikennä työkalun toimintaa käytön aikana eikä vaikuta sen akkukapasiteettiin.

TÄRKEÄ HUOMAUTUS:

• Yhdysrakenteinen LED-valo on tarkoitettu valaisemaan pienen työskentelyalueen tilapäisestä.
• Sitä ei tule käyttää korvaamaan tavallista käsivalaisinta, sillä se ei ole riittävän kirkas.
• LED-valo sammuu, kun työkalua ei ole käytetty 5 minuuttiin.

Tärkeä huomautus : ÄLÄ KATSO SÄTEESEEN.

Muiden kuin näissä ohjeissa kuvattujen säätimien tai säätöjen käyttö tai toimenpiteiden tekeminen saattaa altistaa käyttäjän vaaralliselle säteilylle.

(3) Ylikuumenemisen varoitusvalo

Sammunut (normaali toiminta)

Vilkkuu: Kuumentunut liikaa

Osoittaa, että toiminta on pysäytetty johtuen akun liiallisesta kuumenemisesta.

Ylikuumenemisen suojatoiminta pysäyt-tää ruuvinvääntimen toiminnan akun suojaamiseksi, jos akku on kuumentunut liikaa. Säätöpaneelin ylikuumenemisen varoitusvalo vilkkuu, kun tämä toiminto on käynnistynyt.

• Jos ylikuumenemisen suojatoimin-to käynnistyy, anna ruuvinvääntimen jäähtyä tarpeeksi (ainakin 30 minuuttia). Ruuvinväännin on valmis käyttöön, kun yli-kuumenemisen varoitusvalo on sammunut.
• Vältä ruuvinvääntimen käyttöä tavalla, joka kytkee ylikuumenemisen suojatoiminnon toistuvasti.

(4) Akun alhaisen jännitteen varoitusvalo

Sammunut (normaali toi-minta)

Vilkkuu

(Ei varausta)

Akun suojatoiminto käynnistynyt

Litiumioniakun liiallinen (täydellinen) purkautuminen lyhentää akun käyttöikää huomattavasti. Ruuvinvääntimessä on suojatoiminto, joka estää akun liiallisen purkautumisen.

• Akun suojatoiminto kytkeytyy ennen kuin akku menettää varauksensa ja alhaisen akkujännitteen varoitusvalo vilkkuu.
• Jos huomaat, että alhaisen akkujännit teen varoitusvalo vilkkuu, vaihda akku välittömästi.

[Akku]

Akun oikea käyttö

Li-ioniakku (EY9L40/EY9L41)

• Jotta li-ioniakku kestää mahdollisimman pitkään, pane se säilöön käytäön jälkeen lataamatta sitä.
• Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.
  Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

- Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen.

Akkuliittimien saattaminen oikosulkuun saa-

ttaa aiheuttaa kipinöitä, palovammoja tai tulipalon.

• Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto.
• Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspistee-seen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Yleisiä huomautuksia koskien Li-ioni akkuja

• Jos akun lämpötila laskee alle -10^ (14°F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.

Huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

• Käyttöympäristö: 0°C (32°F) -40°C (104°F). Jos akkua käytetään alle 0°C (32°F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä.
• Kun kylmää akkua (alle 0°C (32°F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi.

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuule-tusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkees- sä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

1 Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
2 Siirrä eteenpäin nuolen osoittamaan suuntaan.

Sovita

Sovitusmerkit

1. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisään-rakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.
  Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.
  Lataus alkaa sitten automaattisesti.

• Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80%.

• Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

• Jos akun lämpötila on 0°C tai sen alle, akun täysi lataaminen kestää kauemmin kuin tavallisesti.

Vaikka akku on ladattu täyteen, sen teho on noin 50% normaalissa lämpötilassa täyteen ladattuun akkuun verrattuna.

1. Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.
2. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Ni-MH/Ni-Cd akku

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jäl- keen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen.

1. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisään-rakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

2. Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy.
   Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt.
   Lataus alkaa sitten automaattisesti.

3. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.

4. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai

jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleen-myyjältä.

1. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

LAMPUN MERKINNÄT

Palaa vihreänä

Laturi on kytketty verkkoon.

Valmis lataukseen.

Vilkkuu nopeasti vihreänä

Lataus on valmis. (Täysi lataus)

Vilkkuu vihreänä

Akku on latautunut noin 80%. (Käyttö mahdollista. Vain Li-ion.)

Palaa vihreänä

Lataa parhaillaan.

Palaa oranssina

Akku on viileä.

Akku latautuu hitaasti akun kuormituksen vähentämiseksi. (Vain Li-ion.)

Vilkkuu oranssina

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Jos akun lämpötila on -10^ C astetta tai vähemmän, lataus-lamppu (oranssi) alkaa myös vilkkua. Lataus alkaa, kun akun tilan lämpötila nousee. (Vain Li-ion.).

Lataustilan lamppu

Vasen: vihreä Oikea: oranssi näkyy.

Sekä oranssi että vihreä vilkuvat nopeasti

Akkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Cd

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti.

Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

IV. HUOLTO

Puhdista laite pyyhkimällä se pehmeällä, kuivalla kankaalla. Älä käytä märkää kangasta tai bensiiniä, tinneriä tai muita haihtuvia aineita puhdistukseen.

V. KIRISTYSMOMENTTI

Pultin kiristykseen vaadittava voima riippuu pultin materiaalista ja koosta sekä pultattavasta materiaalista. Valitse kiristykseen käytettävä aika tämän mukaan.

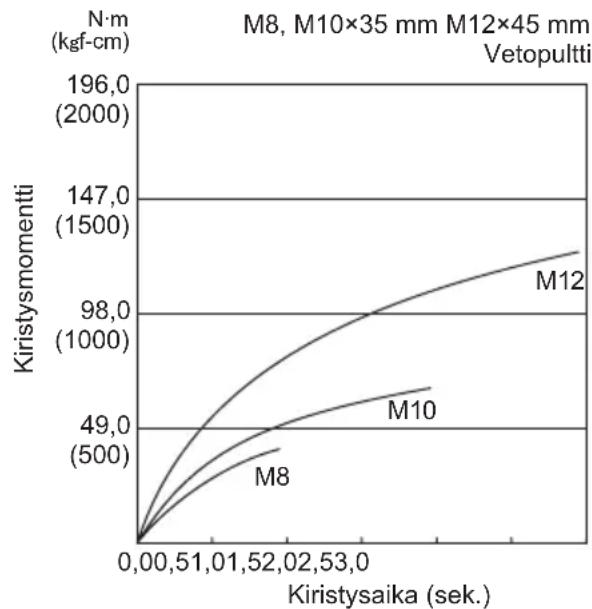

Alla on esitetty viitearvoja.

(Arvot voivat vaihdella kiristysolosuhteiden mukaan.)

Kiristysmomenttiin vaikuttavia tekijöitä

Kiristysmomenttiin vaikuttavat monet tekijät, seuraavassa on lueteltu niistä muutamia.

Tarkista momentti aina kiristyksen jälkeen momenttiavaimella.

1) Jännite

Kun akku on lähes tyhjä, jännite vähenee ja kiristysmomentti laskee.

Pultin kiristyksen olosuhteet

Pultti Prikka Teräslevy paksuus 10 mm (3/8") Mutteri Prikka Jousiprikka

Kiristysolosuhteet

- Seuraavia pultteja käytetään.

Standardi pultti: Lujuustyyppi 4,8

Vetopultti, tyyppi 12,9

2) Kiristysaika

Pidempi kiristysaika merkitsee suurempaa kiristysmomenttia. Liiallinen kiristäminen ei kuitenkaan ole hyödyllistä ja se lyhentää työkalun käyttöikää.

3) Erilaiset pultin halkaisijat

Pultin halkaisijan koko vaikuttaa kiristys-momenttiin.

Yleensä kun pultin halkaisija kasvaa, kiris- tysmomentti suurenee.

4) Kiristysolosuhteet

• Kiristysmomentti vaihtelee jopa samanlaisilla pulteilla. Siihen vaikuttaa materiaali, pituus ja momenttikerroin (valmistajan valmistuksen yhteydessä ilmoittama kiinteä kerroin).
• Kiristysmomentti vaihtelee jopa saman materiaalin (kuten teräs) kohdalla. Siihen vaikuttaa päällyste.
• Momentti pienenee huomattavasti, kun pultti ja mutteri alkavat kääntyä yhdessä.

5) Istukan toiminta

Momentti pienenee, jos käytettävä hylsy ei ole täsmällisen kokoinen pultin kirstämiseen.

6) Kytkin (Nopeudensäätökytkin)

Vääntömomentti pienenee, jos laitetta käytetään painamatta kytkintä kunnolla.

7) Bitsiadapterin vaikutus

Kirstysmomentti pienenee käytettäessä välikappaleita tai bitsiadapteria.

VI. VARUSTEET

Käytä ainoastaan istukan koolle sopivia hylsyjä ja bitsiadaptereita.

Käytä Panasonicin alkuperäistä valinnaista pikavaihtoistukkaa (EY9HX110E), jotta tulos olisi mahdollisimman hyvä.

(EY9HX110E)

VII. LIITE

SUURIMMAT SUOSITELLUT KAPASITEETIT

Malli		EY7541
Pultin kiinnitys		Standardi pultti: M6 – M16Kestopultti: M6 – M12
Ruuvaus	Puuruuvi	3,5 – 9,5 mm (1/8" – 3/8")
	Itseporautuva ruuvi	3,5 – 6 mm (1/8" – 1/4")

Malli EY7541
Moottori Tasavirta 14,4 V
Nopeus ilman kuor-maa	Kevyt muoto 0 – 1000 min-1(kierrosta minuutissa)
	Keskitasoinen muoto	0 – 1400 min-1(kierrosta minuutissa)
	Voimakas muoto 0 – 2300 min-1(kierrosta minuutissa)
Maksimimomentti 185 N·m (1890 kgf-cm, 1640 in-lbs)
Iskua per minuutti	Kevyt muoto 0 – 2000 min-1(iskua minuutissa)
	Keskitasoinen muoto	0 – 2800 min-1(iskua minuutissa)
	Voimakas muoto 0 – 3000 min-1(iskua minuutissa)
Kokonaispituus 167 mm (6-9/16")
Paino (akku mukaan luettuna: EY9L40)		1,5 kg (3,3 lbs)
Paino (akku mukaan luettuna: EY9L41)		1,55 kg (3,4 lbs)
ÄäniäTärinää		Katso liite.

AKKUPAKETTI

Malli EY9L40	EY9L41
Akun säilytys	Li-ioniakku
Akun jännite	Tasavirta 14,4 V (3,6 V × 4 kennoa)
Kapasiteetti	3 Ah	3,3 Ah

AKKULATURI

Malli	EY0L80
Teho	Katso laturin pohjassa olevaa arvokilpeä.
Paino	0,95 kg (2,1 lbs)

[Li-ioniakku]

Latausaika	3 Ah	14,4 V	21,6 V	28,8 V
		EY9L40	EY9L60	EY9L80
		Käytettävissä: 35 min.	Käytettävissä: 45 min.	Käytettävissä: 55 min.
		Täysi: 50 min.	Täysi: 60 min.	Täysi: 70 min.

Latausaika	3,3 Ah	14,4 V
		EY9L41Käytettävissä: 45 min.Täysi: 60 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2,Ah	EY9168 EY9188		EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 EY9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 EY9231 EY9251
				55 min. 65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.
