EY7541 - шуруповерт PANASONIC - Бесплатное руководство пользователя

Тип продукта	Беспроводной ударный шуруповерт
Бренд	Panasonic
Модель	EY7541
Напряжение	14,4 В постоянного тока
Тип аккумулятора	Li-ион (модели EY9L40 или EY9L41)
Емкость аккумулятора	3 А·ч (EY9L40) или 3,3 А·ч (EY9L41)
Частота вращения на холостом ходу	Мягкий режим: 0-1000 об/мин Средний режим: 0-1400 об/мин Твердый режим: 0-2300 об/мин
Ударов в минуту	Мягкий режим: 0-2000 Средний режим: 0-2800 Твердый режим: 0-3000

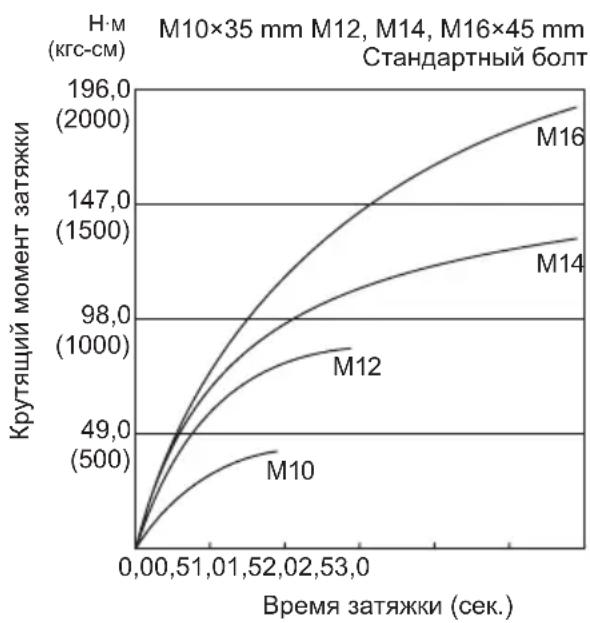

Максимальный крутящий момент	185 Н·м (1890 кгс·см, 1640 дюйм·фунт)
Общая длина	167 мм
Вес (с аккумулятором)	1,5 кг (EY9L40) или 1,55 кг (EY9L41)
Патрон	Быстрозажимной шестигранный патрон
Диаметр зажимаемых болтов	Стандартные болты M6-M16, высокой прочности M6-M12
Диаметр закручиваемых саморезов по дереву	3,5 – 9,5 мм
Диаметр закручиваемых саморезов по металлу	3,5 – 6 мм
Зарядное устройство	Модель EY0L80, время зарядки: 35-50 мин для 3 А·ч, 45-60 мин для 3,3 А·ч
Освещение	Встроенный светодиод с кнопкой включения
Защита от перегрева	Мигающий индикатор, автоматическое отключение
Защита аккумулятора	Индикатор низкого заряда, автоматическое отключение перед чрезмерной разрядкой
Поясной крюк	Съемный, с регулировкой угла, крепится с обеих сторон
Обслуживание	Протирать сухой чистой тканью, не использовать воду или растворители

Часто задаваемые вопросы - EY7541 PANASONIC

Как изменить направление вращения шуруповерта EY7541?

Используйте рычаг реверса, расположенный над спусковым крючком. Переместите его влево для вращения вперед (закручивание), вправо для вращения назад (откручивание). Не переключайте при работающем двигателе.

Как установить поясной крюк?

Для установки поясного крюка поместите его в положение хранения, ослабьте винт плоской отверткой, извлеките крюк и вставьте его в прорезь с другой стороны инструмента. Плотно затяните винт. Также можно регулировать угол, сдвигая фиксатор.

Что означает индикатор перегрева?

Индикатор перегрева мигает, когда аккумулятор достигает чрезмерной температуры. Инструмент автоматически отключается для защиты аккумулятора. Дайте инструменту остыть не менее 30 минут перед повторным использованием.

Как включить светодиодную подсветку?

Нажмите кнопку включения светодиодной подсветки после однократного нажатия на выключатель питания. Свет гаснет автоматически через 5 минут бездействия.

Какова продолжительность зарядки аккумулятора?

Для Li-ионного аккумулятора 3 А·ч (EY9L40) полезная зарядка составляет 35 минут, полная – 50 минут. Для 3,3 А·ч (EY9L41) – 45 минут для полезной и 60 минут для полной зарядки.

Какие аксессуары рекомендуются для шуруповерта?

Используйте биты, подходящие для быстрозажимного шестигранного патрона. Для оптимальной производительности рекомендуется дополнительный патрон быстрой смены Panasonic EY9HX110E.

Как выбрать режим ударной мощности?

Нажмите кнопку выбора режима ударной мощности на панели управления. Каждое нажатие переключает между режимами твердый (H), средний (M) и мягкий (S). Твердый режим обеспечивает максимальный крутящий момент для толстых болтов, средний – для более мелких болтов, мягкий – для хрупких материалов.

Что делать, если мигает индикатор низкого заряда аккумулятора?

Индикатор низкого заряда мигает, когда аккумулятор почти разряжен. Немедленно зарядите аккумулятор, чтобы избежать чрезмерной разрядки, сокращающей срок службы.

Как очистить инструмент?

Протрите инструмент сухой чистой тканью. Никогда не используйте воду, растворители или летучие чистящие средства.

Могу ли я использовать аккумулятор, отличный от указанных моделей Panasonic?

Нет, используйте только аккумулятор Panasonic, предназначенный для этого инструмента (EY9L40 или EY9L41). Использование другого аккумулятора может привести к неисправности, перегреву или пожару.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EY7541 PANASONIC

Ударный аккумуляторный шуруповерт

Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.

Русский: Страница 118

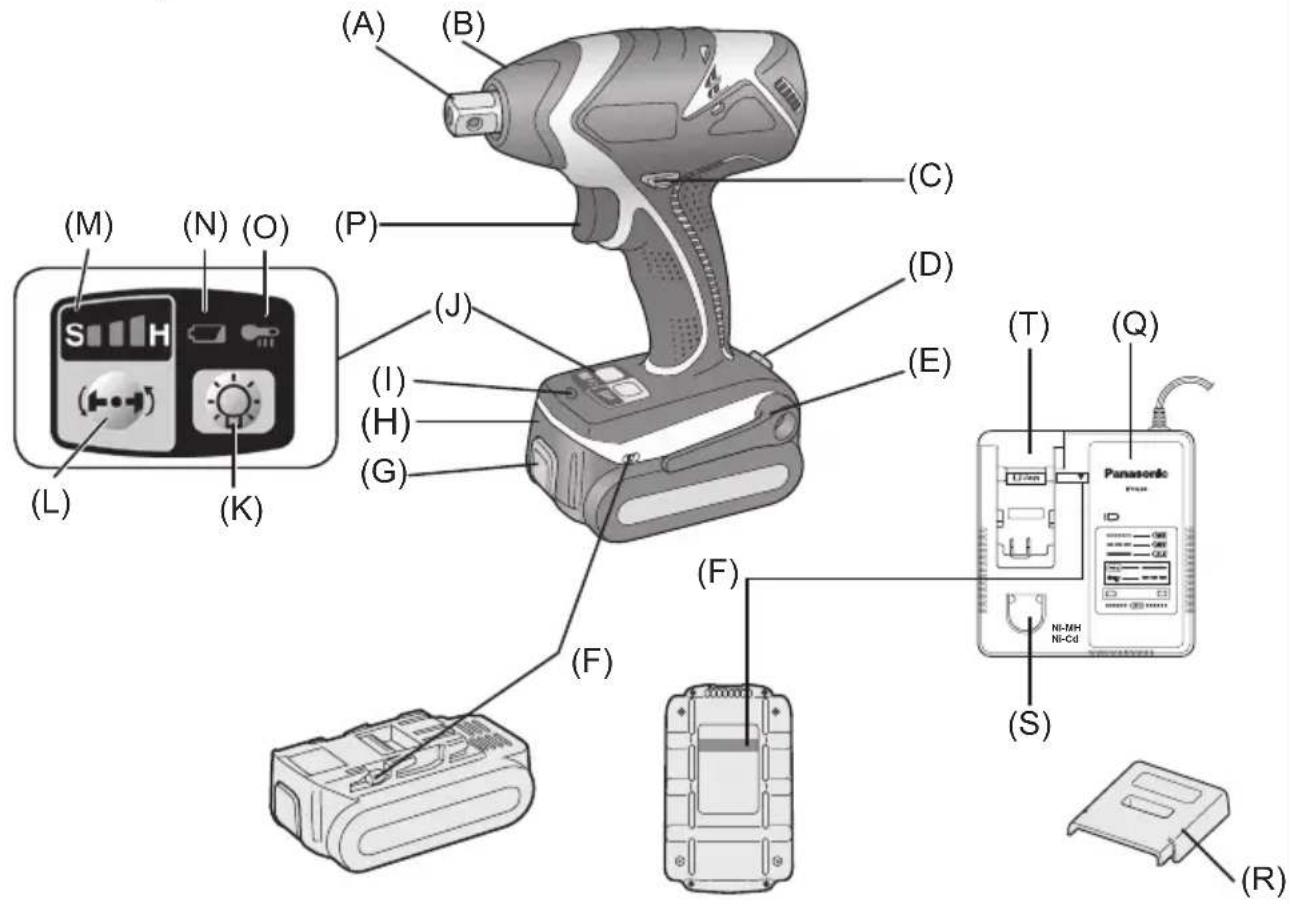

ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ

ФУНКЦІОНАЛЬНИЙ ОПИС

Перед использованием прочтите брошюру "Инструкция по технике безопасности", а также следующее.

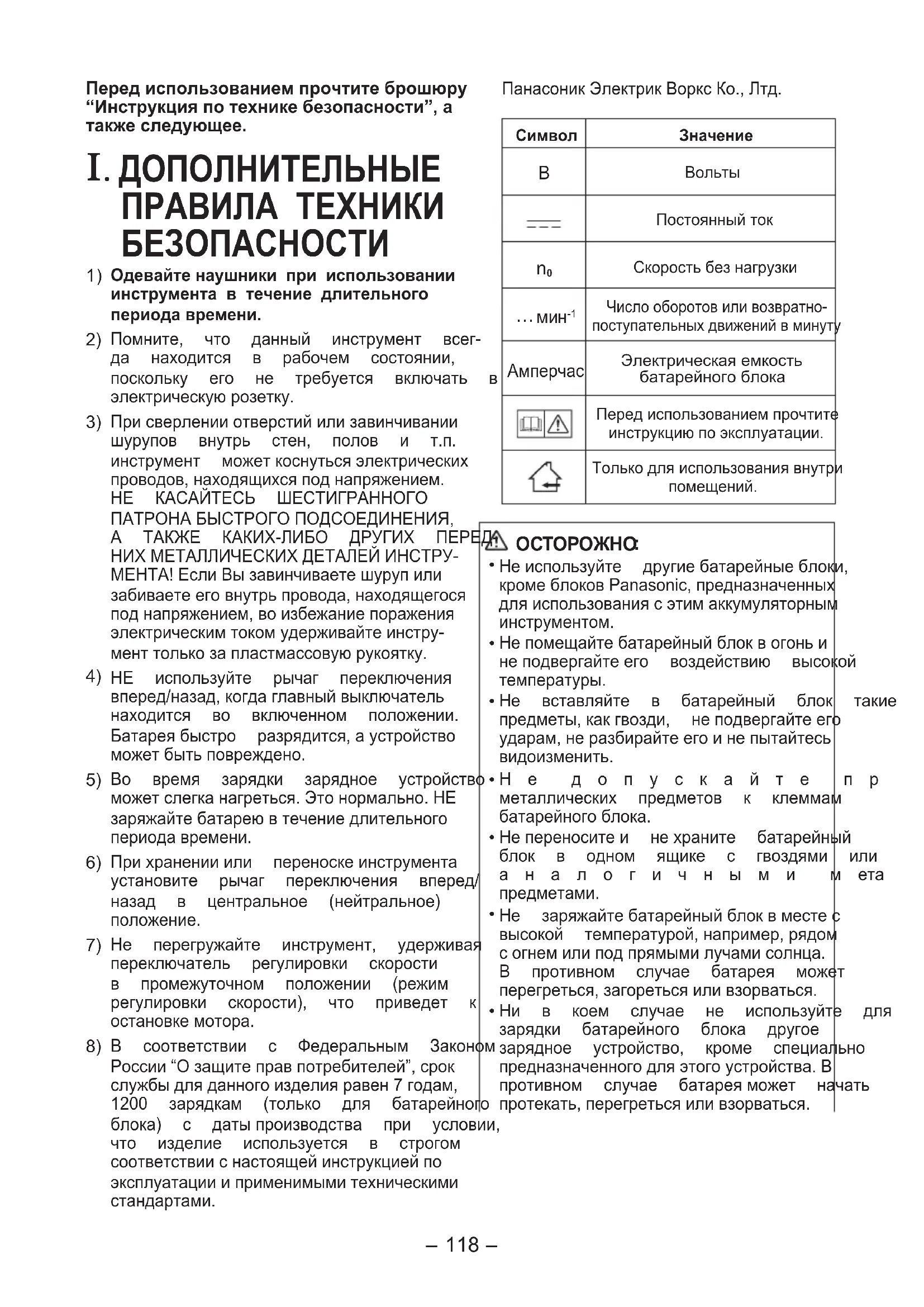

I. ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

1) Одевайте наушники при использовании инструмента в течение длительного периода времени.
2) Помните, что данный инструмент всегда находится в рабочем состоянии, поскольку его не требуется включать электрическую розетку.
3) При сверлении отверстий или завинчивании шурупов внутрь стен, полов и т.п. инструмент может коснуться электрических проводов, находящихся под напряжением. НЕ КАСАЙТЕСЬ ШЕСТИГРАННОГО ПАТРОНА БЫСТРОГО ПОДСОЕДИНЕНИЯ, А ТАКЖЕ КАКИХ-ЛИБО ДРУГИХ ПЕР НИХ МЕТАЛЛИЧЕСКИХ ДЕТАЛЕЙ ИНСТРУМЕНТА! Если Вы завинчиваете шуруп или забиваете его внутрь провода, находящегося под напряжением, во избежание поражения электрическим током удерживайте инструмент только за пластмассовую рукоятку.
4) НЕ используйте рычаг переключения вперед/назад, когда главный выключатель находится во включенном положении. Батарея быстро разрядится, а устройство может быть повреждено.
5) Во время зарядки зарядное устройство может слегка нагреться. Это нормально. НЕ заряжайте батарею в течение длительного периода времени.
6) При хранении или переноске инструмента установите рычаг переключения вперед/назад в центральное (нейтральное) положение.
7) Не перегружайте инструмент, удерживая переключатель регулировки скорости в промежуточном положении (режим регулировки скорости), что приведет к остановке мотора.
8) В соответствии с Федеральным Законом России "О защите прав потребителей", срок службы для данного изделия равен 7 годам, 1200 зарядкам (только для батарейного

блока) с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами.

Панасоник Электрик Воркс Ко., Лтд.

Символ	Значение
В	Вольты
——	Постоянный ток
n_0	Скорость без нагрузки
...мин ^-1	Число оборотов или возвратно-поступательных движений в минуту
Амперчас	Электрическая емкость батарейного блока
	Перед использованием прочтите инструкцию по эксплуатации.
	Только для использования внутри помещений.

ОСТОРОЖНО:

• Не используйте другие батарейные блоки, кроме блоков Panasonic, предназначенных для использования с этим аккумуляторным инструментом.
• Не помещайте батарейный блок в огонь и не подвергайте его воздействию высокой температуры.
• Не вставляйте в батарейный блок такие предметы, как гвозди, не подвергайте его ударам, не разбирайте его и не пытайтесь видоизменить.
  • Н е допускайте пр металлических предметов к клеммам батарейного блока.
• Не переносите и блок в одном а на л о г и ч н ы предметами. не храните ящике с батарейный гвоздями или м и м ета
• Не заряжайте батарейный блок в месте с высокой температурой, например, рядом с огнем или под прямыми лучами солнца. В противном случае батарея может перегреться, загореться или взорваться.
• Ни в коем случае не используйте для зарядки батарейного блока другое и зарядное устройство, кроме специально предназначенного для этого устройства. В противном случае батарея может начать протекать, перегреться или взорваться.

- После снятия батарейного блока с инструмента или зарядного устройства, всегда устанавливайте на место крышку блока. В противном случае контакты батареи могут быть замкнуты, что может привести к пожару.

II. СБОРКА

ПРИМЕЧАНИЕ:

При закреплении или снятии насадки отсоедините батарейный блок от инструмента или переместите рычаг в центральное (нейтральное) положение.

Закрепление или снятие патрона

1. Закрепление патрона

Закрепите патрон путем насаживания охватывающего фиксатора в нижней части патрона на квадратный хвостовик на корпусе.

Убедитесь, что патрон надежно подсоединен к корпусу.

1. Снятие патрона Вытяните патрон.

ПРИМЕЧАНИЕ:

Закрепление или снятие оригинальных дополнительных приспособлений и патронов Поддерживайте температуру корпуса выше точки замерзания (0°C 32°F) во время закрепления или отсоединения ор и ги н альных до п олни те приспособлений и патронов на квадратный хвостовик на корпусе. Губчатая резина для выталкивания шарика в квадратном хвостовике может стать жесткой при температуре ниже точки замерзания. Это требует д ополнительного отсоединении и закреплении патронов.

Закрепление или снятие батарейного блока

1. Для подсоединения батарейного блока: Поравняйте метки совмещения и прикрепите батарейный блок.

- Сдвиньте батарейный блок, пока он не за- фиксируется на месте.

Метки совмещения

1. Для снятия батарейного блока: Нажмите на кнопку спереди, чтобы осво бодить батарейный блок.

Кнопка

III. ФУНКЦИОНИРОВАНИЕ [Главный блок]

Функционирование пуско- вого выключателя и рычага переключения вперед/назад

Вперед Назад 1 ьн ы х Нейтральное

ВНИМАНИЕ:

Для предотвращения повреждения унесиспользуйтея рычагрпереключения вперед/назад до тех пор, пока насадка полностью не остановится.

Функционирование пере- ключателя вращения вперед

1. Нажмите рычаг для вращения вперед.

2. Слегка нажмите пусковой выключатель, чтобы начать медленное вращение инструмента.

3. Для эффективной затяжки шурупов скрость возрастает с увеличением нажима на переключатель. При отпускании пеключателя срабатывает тормоз и насадка немедленно останавливается.

4. После использования установите рычаг в центральное (нейтральное) положение.

Функционирование пере- ключателя вращения назад

1. Нажмите рычаг для вращения назад. Перед использованием проверьте направление вращения.
2. Слегка нажмите пусковой выключатель, чтобы начать медленное вращение инструмента.
3. После использования установите рычаг в центральное (нейтральное) положение.

ВНИМАНИЕ:

- Во избежание чрезмерного повышения температуры поверхности инструмента не работайте с инструментом непрерывно с использованием двух или более батарейных блоков. Перед переключением на другой батарейный блок требуется некоторое время для остывания инструмента.

Как пользоваться поясным крюком

ОСТОРОЖНО!

- Убедитесь, что поясной крюк надежно прикреплен к основному блоку при помощи плотно затянутого винта. Если поясной крюк не прикреплен надежно к основному блоку, крюк может отойти и основной блок может упасть.

Это может привести к несчастному случаю или травме.

- Периодически проверяйте затяжку винта. Если он ослабнет, крепко затяните его.

• Убедитесь, что поясной крюк плотно надежно прикреплен к поясному ремню или другому ремню. Внимательно следите за тем, чтобы блок не соскользнул с пояса. Это может привести к несчастному случаю или травме.

- Если основной блок удерживается поясным крюком, избегайте прыгать и бегать с ним. Это может привести к соскальзыванию крюка и падению основного блока.

Это может привести к несчастному случаю или травме.

- Если поясной крюк не используется, убедитесь, что он возвращен в положение е-для хранения. Поясной крюк может зацепиться за что-либо. Это может привести к несчастному случаю или травме.

- Если блок повешен на поясном ремне при помощи поясного крюка, не закрепляйте на него насадки шуруповерта. Объект с острыми кромками, такой как насадка для сверления, может привести к несчастному случаю или травме.

Чтобы установить угол поворота поясного крюка

1. Сдвиньте рычаг фиксации поясного крюка ① и удерживайте его, чтобы разблокировать поясной крюк.

2. Потяните поясной крюк изположения для хранения ② и установите его под нужным углом.

3. Отпустите рычаг фиксации поясного крюка, чтобы зафиксировать угол поворота поясного крюка.

4. Убедитесь, что поясной крюк прочно заблокирован. Также убедитесь, что поясной крюк прочно заблокирован в положении.

- Поясной крюк не может быть заблокирован в данном положении. Перед использованием прочно заблокируйте его в нужном положении.

Чтобы вернуть поясной крюк в положение для хранения, следуйте вышеописанным действиям пунктов 1 и 2, затем опусти поясной крюк.

Чтобы заблокировать фиксатор, следуйте вышеописанным действиям пунктов 3 и 4.

Ятобы изменить сторону раз- мещения поясного крюка

Поясной крюк может быть размещен на любой из сторон блока.

1. Установите поясной крюк в положение для хранения.
2. Ослабьте винт, вращая его против часовой стрелки, используя для этого монетку или плоскую отвертку.
3. Выньте поясной крюк и вставьте его другую сторону отверстия на основном блоке.
4. Плотно затяните винт, вращая его по часовой стрелке.

Поясной крюк может быть вынут из основного блока только если он находится в положении для хранения.

Панель управления

(1) (2) (3) (4)

[ТАКО] Ф- 1400 об/мин.и0 - 2800 уд/мин.

Работы, которые требуют ограниченного крутящего момента там, где есть вероятность поломки шурупа или срезания его головки. (Данная установка ограничивает крутящий момент). Подходящие применения следующие:Затяжка болтов меньшего диаметра (М6)Затяжка крепежных винтов при установке приспособлений

[5287] 0 - 1000 об/мин.и0 - 2000 уд/мин.

Работы, которые требуют ограниченного крутящего момента там, где есть вероятность поломки шурупа, срезания его головки или расшатывания насадки и повреждения обработанной внешней поверхности. (Данная установка ограничивает крутящий момент).Подходящие применения следующие:Затяжка болтов диаметра меньше М6, которые могут быть легко срезаныЗатяжка шурупов в формованный пластикУстановка гипсокартонных стенных панелей

* уд./мин. – удар в минуту.

1MOB (2) Светодиодная подсветка

Выбор режима удара

- Выбирается режим удара из 3 режимо (мягкого, среднего и жесткого).

Для установки режима нажмите кнопку режима удара. Каждый раз при нажатии кнопки режим меняется на жесткий, средний или мягкий. При отправке с завода шуруповерт устанавливается "жесткий" режим удара.

Таблица рекомендуемых указаний по работе

Индикация режима мощности удара	Рекомендуемое применение
0 - 2300 об/мин.и0 - 3000 уд/мин.	Работы, которые требуют высокого уровня крутящего момента там, где нет вероятности поломки болтов или шурупа, срезания его головки или расшатывания насадки. (Данная установка обеспечивает максимальный крутящий момент).Подходящие применения следующие:Затяжка болтов М8 и большеЗатяжка длинных шурупов во время отделочных работ

Всегд а нажимайте переключат питания од ин раз перед использованием с ветодиодн подсветки.

Нажмите кнопку включения и выключения светодиодной подсветки.

Подсветка горит при очень низком токе и не оказывает неблагоприятного воздействия на производительность инструмента во время работы или на емкость его батареи.

ВНИМАНИЕ:

• Встроенная светодиодная подсветка предназначен а для временного освещения небольшой рабочей зоны.
- Не используйте ее в качестве замены постоянного фонарика, так как она не обладает достаточной яркостью.
- Если инструмент не используется в течение 5 минут, светодиодная подсветка выключится.

Внимание : НЕ СМОТРЕТЬ НА ЛУЧ.

Использование органов управления или регулировок, либо выполнение процедур и образом, чем указано в данной инструкции, может привести к попаданию под воздействие опасного излучения.

(3) Предупреждающая лампочка перегрева

Выключена (обычная работа)

Мигает: Перегрев Указывает на то, что работа была остановлена из-за перегрева батареи.

Функция защиты от перегрева оста- навливает работу дрели для защиты батарейного блока в случае его перегрева. Когда функция включена, панели управления мигает предупреждающая лампочка перегрева.

• В случае включения функции защиты от перегрева дайте дрели основательно остыть (по меньшей мере в течение 30 минут). Дрель будет готова к работе после выключения предупреждающей лампочки.
• Избегайте использования дрели таким образом, чтобы это приводило неоднократному включению функции защиты от перегрева.

(4) Предупреждающая лампочка низкого заряда батареи

Выключена (обычная работа)

Мигает (Зарядка не производится) Включена функция защиты батареи

Чрезмерная (полная) разрядка литий-ионных батарей резко сокращает срок их службы. Данная дрель оснащена функцией защиты батареи, которая предназначена для предотвращения чрезмерной разрядки батарейного блока.

- Функция защиты батареи активируется непосредственно перед тем, как батарея потеряет свой заряд, что заставляет мигать предупреждающую лампочку низкого заряда батареи.

- Если вы заметили, что предупреждающая лампочка низкого заряда батареи мигает, немедленно зарядите батарейный блок.

[Батарейный блок] Для надлежащего использования батарейного блока

Литий-ионный батарейный блок (EY9L40/EY9L41)

• Для достижения оптимального срока службы батареи храните литий-ионный батарейный блок в следующих условиях, не заряжая его.
- При замене батарейного блока убедитесь в том, что на клеммах зарядного устройстве батареи нет посторонних веществ, таких как пыли и воды и т.п. Очищайте клеммы перед зарядкой батарейного блока, если на них обнаружены посторонние вещества.

Такие посторонние вещества, как пыль и вода, могут влиять на срок работы клемм батарейного блока.

• Если батарейный блок не используется, храните его подальше от таких металлических предметов, как скрепки, монеты, ключи, гвозди, шурупы, или других мелких металлических предметов, которые могут привести к контакту одной клеммы с другой.

Хранение батарейных блоков вместе может стать причиной возникновения искр, ожогов или пожара.

• Во время работы с батарейным блоком убедитесь, что рабочее помещение хорошо проветривается.
• При извлечении батарейного блока из основного корпуса инструмента, немедленно замените крышку батарейного блока для предотвращения загрязнения клемм батареи пылью и грязью, что может вызвать короткое замыкание.

Срок службы батарейного блока

Аккумуляторные батареи имеют ограниченный срок службы. Если после зарядки время функционирования становится чрезмерно коротким, замените батарейный блок на новый.

Утилизация батареи

ВНИМАНИЕ:

В целях защиты окружающей среды и утилизации материалов, убедитесь, что она утилизирована в официальный предназначенном месте, если таковые есть в Вашей стране.

[Зарядное устройствф

Зарядка

Меры предосторожности для литий-ионного батарейного блока

- Если температура батарейного блока опустится ниже приблизительно -10^ (14°F), зарядка автоматически прекратится для предотвращения ухудшения характеристик батареи.

Общие меры предосторожности для литий-ионного/никель- металлогидридного/никель- кадмиевого батарейного блока

• Диапазон температуры окружающей среды составляет от 0°C (32°F) до 40°C (104°F). Если батарейный блок будет использоваться при температуре батареи ниже 0°C (32°F), инструмент может не функционировать надлежащим образом.
• При зарядке холодного батарейного блока (с температурой ниже 0°C (32°F)) в теплом месте, 3. оставьте батарейный блок в этом месте подождите более одного часа, пока батарея нагреется до уровня температуры окружающей среды.
• Охладите зарядное устройство при последовательной зарядке более чем двух батарейных блоков.
• Не вставляйте Ваши пальцы в контактные отверстия, когда Вы держите зарядное устройство, а также в других случаях.

ВНИМАНИЕ:

Для предотвращения риска пожара или повреждения зарядного устройства.

• Не используйте в качестве источника питания генератор двигателя. 5.
• Не блокируйте вентиляционные отверстия на зарядном устройстве и батарейном блоке.

- Выключите зарядное устройство из штепсельной розетки, если оно не используется.

Литий-ионный батарейный блок

ПРИМЕЧАНИЕ:

Ваш батарейный блок не является пол- ностью заряженным во время покупки.

Не забудьте зарядить его перед использованием.

Зарядное устройство (EY0L80)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ:

При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

1. Плотно вставьте батарейный блок в за- рядное устройство.

1 Поравняйте метки совмещения и поместите батарею в углубление на зарядном устройстве.
2 Сдвиньте его вперед в направлении стрелки.

Метки

Метки совмещения

Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

- Зарядка не начнется, если батарейный блок слишком горячий (например, непосредственно после функционирования при большой нагрузке). Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет. Затем зарядка начнется автоматически.

Лампочка зарядки (зеленая) будет медленно мигать, как только батарея будет заряжена примерно на 80%.

1. После завершения зарядки лампочка зарядки начнет быстро мигать зеленым светом.

2. Если температура батарейного блока составляет 0°C или меньше, полная зарядка батарейного блока займет больше времени, чем обычное время зарядки. Даже после полной зарядки батарея будет иметь приблизительно 50% мощности батареи, полностью заряженной при обычной рабочей температуре.

3. Если лампочка питания не загорится немедленно после включения зарядного устройства, или если по истечении стандартного времени лампочка не начнет быстро мигать зеленым светом, обратитесь в уполномоченный сервисный центр.
4. Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

Никель-металлогидридный/ никель-кадмиевый батарейный блок

ПРИМЕЧАНИЕ:

При первой зарядке батарейного блока, или после длительного хранения, заряжайте его в течение около 24 часов, чтобы довести батарею до полной зарядной емкости.

Зарядное устройство (EY0L80)

1. Включите зарядное устройство в штепсельную розетку переменного тока.

ПРИМЕЧАНИЕ:

При подключении штепсельной вилки к источнику питания переменного тока могут появиться искры, но это не представляет проблему с точки зрения безопасности.

1. Плотно вставьте батарейный блок в за- рядное устройство.

1. Во время зарядки будет гореть лампочка зарядки.

После завершения зарядки автоматически сработает внутренний электронный переключатель, предотвращая чрезмерную зарядку.

- Зарядка не начнется, если батарейный блок слишком горячий (например, непосредственно после функционирования при большой нагрузке). Оранжевая лампочка режима ожидания будет мигать, пока батарея не остынет.

1. После завершения зарядки лампочка за- рядки начнет быстро мигать зеленым светом.

Если лампочка зарядки не загорится непосредственно после включения зарядного устройства, или если лампочка не погаснет по истечении стандартного времени зарядки, обратитесь в уполномоченный сервисный центр.

Если полностью заряженный батарейный блок снова вставить в зарядное устройство, загорится лампочка зарядки. Через несколько минут лампочка зарядки может начать быстро мигать, показывая, что зарядка завершена.

СВЕТОВЫЕ ИНДИКАТОРЫ

Высвечивание зеленым светом

Зарядное устройство подключено к штепсельной розетке переменного тока. Готово к зарядке.

Быстрое мигание зеленым светом

Зарядка завершена. (Полная зарядка.)

Мигание зеленым светом

Батарея заряжена приблизительно на 80%. (Пригодная к использованию зарядка. Только литий-ионная батарея)

Высвечивание зеленым светом

Выполняется зарядка.

Высвечивание оранжевым светом

Батарейный блок холодный.

Батарейный блок заряжается медленно, чтобы снизить нагрузку на батарею. (Только литий-ионная батарея)

Мигание оранжевым светом

Батарейный блок горячий. Зарядка начнется, когда температура батарейного блока упадет.

Если температура батарейного блока составляет -10^ или меньше, лампочка зарядки (оранжевая) также начнет мигать. Зарядка начнется тогда, когда температура батарейного блока повысится. (Только литий-ионная батарея).

Лампочка состояния зарядки

Левая: зеленая Правая: оранжевая будут высвечиваться.

Быстрое мигание одновременно оранжевым и зеленым светом Зарядка невозможна. Батарейный блок засорен пылью или неисправен.

Информация по обращению с отходами для стран, не входящих в Европейский Союз

Действие этих символов распространяется только на Европейский Союз.

Если Вы собираетесь выбросить данные элементы, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа.

IV. ОБСЛУЖИВАНИЕ

Для протирания устройства используйте сухую мягкую ткань. Не используйте для очистки влажную ткань, разбавитель, бензин или прочие летучие растворители.

V. КРУТЯЩИЙ МОМЕНТ ЗАТЯЖКИ

Сила, необходимая для затяжки болта может отличаться в зависимости от материала болта и его размера, а также от материала, который скрепляется. Соответственно выбирается длительность времени затяжки.

Ниже представлены рекомендуемые значения.

(Они могут меняться в зависимости от условий затяжки.)

Факторы, влияющие на крутящий момент затяжки.

На крутящий момент затяжки влияет широкое разнообразие факторов, включая следующие. После затяжки, всегда проверяйте крутящий момент при помощи измерительного ключа.

1) Напряжение

Когда батарейный блок становится разряженным, напряжение снижается крутящий момент затяжки падает.

Условия затяжки болта

Болт Шайба Стальная пластина толщина 10 мм (3/8") Гайка Шайба Пружинная шайба

Условия затяжки

- Используются следующие болты. Стандартные болты: тип прочности 4,8 Высокоэластичный тип 12,9

Пояснение к типу прочности 4,8 Предел текучести болта (80% предела прочности на разрыв) 32 кгс/мм² (45000 фунт/кв. дюйм) Предел прочности на разрыв 40 кгс/мм² (56000 фунт/кв. дюйм)

2) Время затяжки

Более продолжительное время приводит к возрастанию крутящего момента затяжки. Чрезмерная затяжка, однако, не улучшает качество и сокращает срок эксплуатации инструмента.

3) Различные диаметры болта

Величина диаметра болта влияет на крутящий момент затяжки. Как правило, с увеличением диаметра болта возрастает крутящий момент затяжки.

4) Условия затяжки

• Крутящий момент затяжки будет отличаться даже для болтов одинакового класса, длины и коэффициента крутящего момента (постоянный коэффициент, указываемый производителем на продукции).
• Крутящий момент затяжки будет отличаться даже для болтов из одной материала (например, стали), в зависимости от доводки поверхности.
• Крутящийся момент уменьшается, если болт и гайка начинают вращаться вместе.

5) Зазор в патроне

Крутящий момент снижается, если для затяжки болта используется патрон шестигранной формы несоответствующего размера.

6) Выключатель (переключатель регулировки переменной скорости)

При использовании устройства с не полностью нажатым переключателем крутящий момент снижается.

7) Эффект соединительного адаптера

Крутящий момент снижается, если при использовании универсального разъема или соединительного адаптера.

VI. ПРИНАДЛЕЖНОСТИ

Используйте только насадки, подходящие по размеру к зажимному патрону.

Для максимальной производительности используйте оригинальный дополнительный быстросьемный зажимной патрон Panasonic (EY9HX110E).

VII. ПРИЛОЖЕНИЕ

МАКСИМАЛЬНЫЕ РЕКОМЕНДУЕМЫЕ НАГРУЗКИ

Модель		EY7541
Крепление болтами		Стандартный болт : M6 – M16Болт высокой прочности : M6- M12
Завинчиваниешурупа	Шуруп для дерева	3,5 – 9,5 мм (1/8" – 3/8")
	Шуруп-саморез	3,5 – 6 мм (1/8" – 1/4")

VIII. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНОЕ УСТРОЙСТВО

Модель		EY7541
Мотор		14,4 В постоянного тока
Скорость без нагрузк	мягкий режим	0 – 1000 мин ^-1 (об/мин)
	средний режим	0 – 1400 мин ^-1 (об/мин)
	жесткий режим	0 – 2300 мин ^-1 (об/мин)
Максимальный крутящий момент		185 Н·м (1890 кгс-см, 1640 дюйм-фунт)
удар в минуту	мягкий режим	0 – 2000 мин ^1 (уд/мин)
	средний режим	0 – 2800 мин ^1 (уд/мин)
	жесткий режим	0 – 3000 мин ^1 (уд/мин)
Общая длина		167 мм (6-9/16")
Вес (с батарейным блоком: EY9L40)		1,5 кг (3,3 фунта)
Вес (с батарейным блоком: EY9L41)		1,55 кг (3,4 фунта)
ШумВибрация		См. в прилагаемой ведомости.

БАТАРЕЙНЫЙ БЛОК

Модель	EY9L40 EY9L41
Используемая батарея	Литий-ионная батарея
Напряжение батареи	14,4 В постоянного тока (3,6 В × 4 элементов)
Емкость	3 Амперчас 3,3 Амперчас

ЗАРЯДНОЕ УСТРОЙСТВО

Модель	EY0L80
Параметры	См. табличку с электрическими параметрами на нижней поверхности зарядного устройства.
Вес	0,95 кг (2,1 фунта)

[Литий-ионный батарейный блдк

Время зарядки	3Амперчає	14,4 В 21,6 В	28,8 В
		EY9L40 EY9L6	0 EY9L80
		Пригодное для применения: 35 мин.	Пригодное для применения: 45 мин.	Пригодное для применения: 55 мин.
		Полное: 50 мин.	Полное: 60 мин.	Полное: 70 мин.

Время зарядки	3,3Амперчає	14,4 В
		EY9L41Пригодное для применения: 45 мин.Полное: 60 мин.

[Никель-металлогидридный/никель-кадмиевый батарейный блок

Время зарядки		7,2 В 9,6	В 12 В 15,6	В 18 В 24 В
	1,2Амперчас	ЕУ9065ЕУ9066	ЕУ9080ЕУ9086	ЕУ9001
		20 мин
	1,7Амперчас		ЕУ9180ЕУ9182	ЕУ9101ЕУ9103
			25 мин
	2Амперчас	ЕУ9168 Е	У9188	ЕУ9106ЕУ9107ЕУ9108	ЕУ9136		ЕУ9116ЕУ9117
		30 мин					60 мин
	3Амперчас			ЕУ9200 Е	У9230 ЕУ9210
				45 мин	90 мин
	3,5Амперчас			ЕУ9201 Е	У9231 ЕУ9251
				55 мин	65 мин

ПРИМЕЧАНИЕ: Данная таблица может включать модели, которые отсутствуют в Вашем регионе Пожалуйста, обратитесь к самому последнему общему каталогу

ПРИМЕЧАНИЕ: Имя и адрес дилера см. в прилагаемом гарантийном формуляре.

Зарядка завершена. (Повна зарядка)
