Produkttyp	Akku-Schlagschrauber
Marke	Panasonic
Modell	EY7541
Spannung	14,4 V DC
Batterietyp	Li-Ion (Modelle EY9L40 oder EY9L41)
Batteriekapazität	3 Ah (EY9L40) oder 3,3 Ah (EY9L41)
Leerlaufdrehzahl	Sanftmodus: 0-1000 U/min Mittelmodus: 0-1400 U/min Hartmodus: 0-2300 U/min
Schlagzahl pro Minute	Sanftmodus: 0-2000 Mittelmodus: 0-2800 Hartmodus: 0-3000
Maximales Drehmoment	185 N·m (1890 kgf·cm, 1640 in·lb)
Gesamtlänge	167 mm
Gewicht (mit Akku)	1,5 kg (EY9L40) oder 1,55 kg (EY9L41)
Bohrfutter	Sechskant-Schnellspannfutter
Schraubkapazität (Bolzen)	Standardbolzen M6-M16, hochfeste Bolzen M6-M12
Schraubkapazität für Holzschrauben	3,5 – 9,5 mm
Schraubkapazität für selbstschneidende Schrauben	3,5 – 6 mm
Ladegerät	Modell EY0L80, Ladezeit: 35-50 min für 3 Ah, 45-60 min für 3,3 Ah
Beleuchtung	Integrierte LED mit Einschaltknopf
Überhitzungsschutz	Blinkende Warnleuchte, automatische Abschaltung
Akkuschutz	Warnleuchte für schwachen Akku, automatische Abschaltung vor Tiefentladung
Gürtelhaken	Abnehmbar, winkelverstellbar, auf beiden Seiten montierbar
Wartung	Mit einem trockenen, sauberen Tuch reinigen, kein Wasser oder Lösungsmittel verwenden

Häufig gestellte Fragen - EY7541 PANASONIC

Wie ändere ich die Drehrichtung des Schlagschraubers EY7541?

Verwenden Sie den Vorwärts-/Rückwärts-Umschalter oberhalb des Auslösers. Schieben Sie ihn nach links für Rechtslauf (Schrauben eindrehen), nach rechts für Linkslauf (Schrauben herausdrehen). Betätigen Sie ihn nicht bei laufendem Motor.

Wie installiere ich den Gürtelhaken?

Um den Gürtelhaken zu installieren, setzen Sie ihn in die Aufbewahrungsposition, lösen Sie die Schraube mit einem Schlitzschraubendreher, entfernen Sie den Haken und stecken Sie ihn in den Schlitz auf der anderen Seite des Werkzeugs. Ziehen Sie die Schraube fest an. Sie können auch den Winkel einstellen, indem Sie den Verriegelungshebel verschieben.

Was bedeutet die blinkende Überhitzungswarnleuchte?

Die blinkende Überhitzungswarnleuchte zeigt an, dass der Akku eine übermäßige Temperatur erreicht hat. Das Werkzeug schaltet sich automatisch ab, um den Akku zu schützen. Lassen Sie das Werkzeug mindestens 30 Minuten abkühlen, bevor Sie es wieder verwenden.

Wie schalte ich das LED-Licht ein?

Drücken Sie nach einmaligem Betätigen des Netzschalters die Einschalttaste der LED-Beleuchtung. Das Licht schaltet sich nach 5 Minuten Inaktivität automatisch aus.

Wie lange dauert das Aufladen des Akkus?

Für den Li-Ionen-Akku 3 Ah (EY9L40) beträgt die Nutzladung 35 Minuten und die Vollladung 50 Minuten. Für den 3,3 Ah (EY9L41) sind es 45 Minuten für eine Nutzladung und 60 Minuten für eine Vollladung.

Welches Zubehör wird für den Schlagschrauber empfohlen?

Verwenden Sie passende Bits für das Sechskant-Schnellspannfutter. Für optimale Leistung wird das optionale Schnellwechselfutter Panasonic EY9HX110E empfohlen.

Wie wähle ich den Schlagkraftmodus aus?

Drücken Sie auf dem Bedienfeld die Taste zur Auswahl des Schlagkraftmodus. Jeder Tastendruck wechselt zwischen den Modi Hart (H), Mittel (M) und Sanft (S). Der Hartmodus bietet das maximale Drehmoment für dicke Bolzen, der Mittelmodus für kleinere Bolzen und der Sanftmodus für empfindliche Materialien.

Was tun, wenn die Warnleuchte für schwachen Akku blinkt?

Die Warnleuchte für schwachen Akku blinkt, wenn der Akku fast entladen ist. Laden Sie den Akku sofort auf, um eine Tiefentladung zu vermeiden, die seine Lebensdauer verkürzt.

Wie reinige ich das Werkzeug?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser, Lösungsmittel oder flüchtige Reinigungsmittel.

Kann ich einen anderen Akku als die angegebenen Panasonic-Modelle verwenden?

Nein, verwenden Sie nur den für dieses Werkzeug entwickelten Panasonic-Akku (EY9L40 oder EY9L41). Die Verwendung eines anderen Akkus kann zu Fehlfunktionen, Überhitzung oder Brand führen.

BEDIENUNGSANLEITUNG EY7541 PANASONIC

Akku-Schlagschrauber

Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

FUNKTIONSBESCHREIBUNG

DESCRIPTION DES FONCTIONS

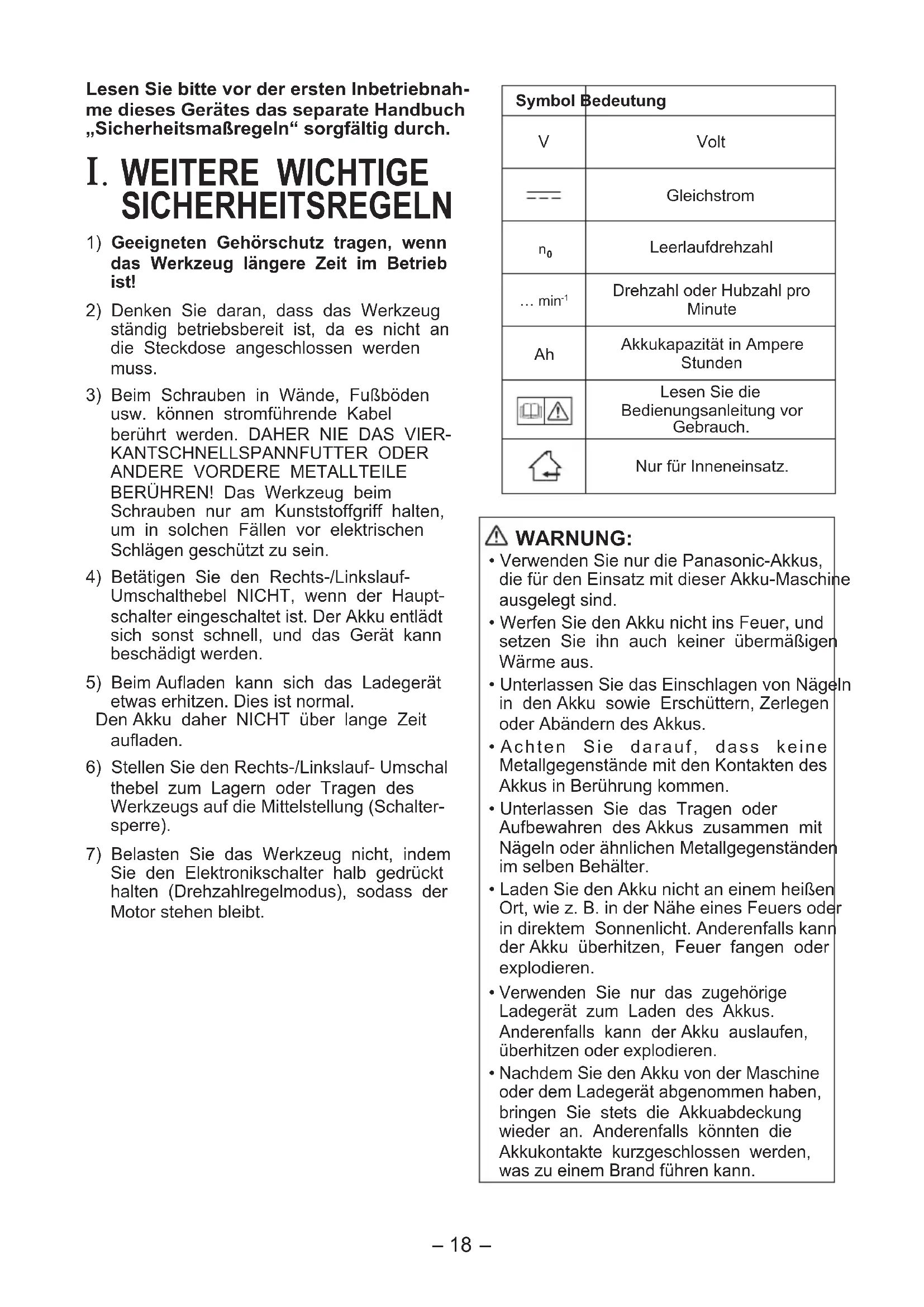

Lesen Sie bitte vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen, wenn das Werkzeug längere Zeit im Betrieb ist!
2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss.
3) Beim Schrauben in Wände, Fußböden usw. können stromführende Kabel berührt werden. DAHER NIE DAS VIER-KANTSCHNELLSPANNFUTTER ODER ANDERE VORDERE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein.
4) Betätigen Sie den Rechts-/Linkslauf-Umschalthebel NICHT, wenn der Haupt-schalter eingeschaltet ist. Der Akku entlädt sich sonst schnell, und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Den Akku daher NICHT über lange Zeit aufladen.
6) Stellen Sie den Rechts-/Linkslauf-Umschal thebel zum Lagern oder Tragen des Werkzeugs auf die Mittelstellung (Schaltersperre).
7) Belasten Sie das Werkzeug nicht, indem Sie den Elektronikschalter halb gedrückt halten (Drehzahlregelmodus), sodass der Motor stehen bleibt.

Symbol	Bedeutung
V	Volt
——	Gleichstrom
n_0	Leerlaufdrehzahl
... min^-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazität in Ampere Stunden
	Lesen Sie die Bedienungsanleitung vor Gebrauch.
	Nur für Inneneinsatz.

WARNUNG:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontakten des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.
• Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben, bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls könnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.

II. BAUGRUPPE

HINWEIS:

Trennen Sie vor dem Anbringen oder Abnehmen eines Bits oder einer Stecknuss den Akku vom Werkzeug ab, oder stellen Sie den Elektronikschalter auf die Mittelstellung (Schaltersperre).

Anbringen oder Abnehmen einer Stecknuss

1. Anbringen einer Stecknuss

Bringen Sie die Stecknuss an, indem Sie die Fassung an der Unterseite der Stecknuss auf den Vierkant am Werkzeug schieben.

Vergewissern Sie sich, dass die Stecknuss fest mit dem Werkzeug verbunden ist.

1. Abnehmen einer Stecknuss Ziehen Sie die Stecknuss ab.

HINWEIS:

Anbringen oder Abnehmen von Originalzubehör und Stecknüssen Halten Sie das Werkzeug über dem Gefrierpunkt (0°C), wenn Sie Originalzubehör und Stecknüsse am Vierkant des Werkzeugs anbringen oder davon abnehmen. Das Gummikissen im Vierkant, das die Kugel hochdrückt, kann unterhalb des Gefrierpunkts hart werden. Dies erfordert zusätzliche Kraft beim Abnehmen und Anbringen von Stecknüssen.

Anbringen oder Abnehmen des Akkus

1. Zum Anschließen des Akkus:

Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen.

- Den Akku einschieben, bis er einrastet.

Ausrichtmarkierungen

gen

1. Zum Entfernen des Akkus:

Zum Abnehmen des Akkus den Knopf an der Vorderseite drücken.

Knopf

III. BETRIEB

[Hauptteil]

Umschalten und Betätigung des Rechts-/Linkslauf-Umschalthebels

Rechts Links Schaltersperre

VORSICHT:

Nicht den Rechts-/Linkslauf-Umschalthebel betätigen, bevor der Bit vollständig zur Ruhe gekommen ist, um Schäden zu verhindern.

Rechtslauf-Schalterbetätigung

1. Für Rechtslauf den Hebel drücken.

2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.

3. Die Drehzahl nimmt zu, je stärker der Auslöser gedrückt wird, um effizientes Anziehen von Schrauben zu ermöglichen. Beim Loslassen des Auslösers wird die Bremse betätigt und der Bit sofort angehalten.

4. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

Linkslauf - Schalterbetätigung

1. Für Linkslauf den Hebel drücken. Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um das Werkzeug langsam zu starten.
3. Nach der Verwendung den Hebel auf die Mittelposition zurückstellen (Schaltersperre).

VORSICHT:

- Um übermäßigen Temperaturanstieg der Werkzeugoberfläche zu vermeiden, sollte das Werkzeug nicht kontinuierlich mit zwei oder mehr Akkus betrieben werden. Das Werkzeug muss vor dem Anschluss eines anderen Akkus abkühlen.

Verwenden des Riemen- hakens

WARNUNG!

• Unbedingt den Riemenhaken am Hauptgerät sicher befestigen, indem die Schraube fest angezogen wird. Wenn der Riemenhaken am Hauptgerät nicht gut befestigt ist, kann sich der Haken lösen und das Hauptgerät herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Überprüfen Sie die Festigkeit der Schraube regelmäßig. Ist sie locker, muss sie fest angezogen werden.
• Den Riemenhaken unbedingt sicher und gut am Gürtelriemen oder einem anderen Riemen befestigen. Darauf achten, dass das Gerät nicht vom Riemen abrutscht. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken gehalten wird, nicht damit springen oder laufen. Anderenfalls kann der Haken abrutschen und herunterfallen. Dies kann einen Unfall oder Verletzungen zur Folge haben.
• Wenn der Riemenhaken nicht verwendet wird, unbedingt in seine Lagerposition bringen. Der Riemenhaken könnte sich irgendwo verfangen. Dies kann einen Unfall oder Verletzungen zur Folge haben.

- Wenn Sie das Werkzeug mit dem Gürtelhaken an den Hüftgürtel hängen, bringen Sie außer Schrauberbits keine anderen Bits am Werkzeug an.

Die Riemenhaken-Winkel-position einstellen

1. Schieben Sie den Riemenhaken-Sperrhebel ① und halten Sie ihn, um den Riemenhaken zu entriegeln.

2. Ziehen Sie den Gürtelhaken von der Ruhestellung ② hoch, und stellen Sie ihn fest.

1. Lassen Sie den Riemenhaken-Sperrhebel los, um den Winkel des Riemenhakens zu verriegeln.

2. Vergewissern Sie sich, dass der Gürtelhaken fest verriegelt ist. Vergewissern Sie sich auch, dass der Gürtelhaken-Arretierhebel fest in der Position ③ eingerastet ist.

- In dieser Position kann der Gürtelhaken nicht eingerastet werden. Rasten Sie ihn vor Gebrauch fest ein.

Um den Riemenhaken auf die Ausgangsstellung zurückzustellen, die obigen Schritte 1 und 2 ausführen, dann den Riemenhaken einklappen.

Zum Verriegeln des Hakens die obigen Schritte 3 und 4 ausführen.

Ändern der Befestigungs- seite des Riemenhakens

Der Riemenhaken kann auf beiden Seiten des Gerätes befestigt werden.

1. Bringen Sie den Riemenhaken in seine Lagerposition.
2. Lösen Sie die Schraube durch Links-drehen mit einem flachen Metallteil oder einem Flachschraubenzieher.
3. Nehmen Sie den Riemenhaken ab und setzen Sie ihn in den Schlitz auf der anderen Seite des Hauptgerätes ein.
4. Die Schraube im Uhrzeigersinn anziehen.

Der Riemenhaken kann nur in seiner Lagerposition vom Hauptgerät abgenommen werden.

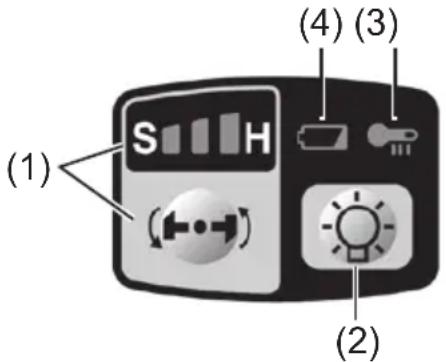

Bedienfeld

(1) (2) (3) (4)

(1) Wahl des Schlagkraftmodus

- Wählen Sie einen von 3 Schlagkraftmodi (Schwach, Mittel, Stark).

Drücken Sie die Schlagkraftmodus-Wahltaste. Der Modus wechselt mit jedem Drücken der Taste auf „Stark“, „Mittel“ oder „Schwach“.

Der Schrauber wurde werksseitig vom Hersteller auf den Schlagkraftmodus „Stark“ eingestellt.

Tabelle für empfohlene Arbeitsrichtlinien

Schlagkraftmodus-anzeige	Empfohlene Anwendung
H 0 – 2300 U/min und0 – 3000 S/min	Arbeiten, die ein starkes Drehmoment erfordern, wenn keine Gefahr besteht, dass die Schraube bricht, ihr Kopf abschert, oder das Bit sich löst. (Diese Einstellung liefert das maximale Drehmoment.) Geeignete Anwendungen:Anziehen von M8- und größeren SchraubenAnziehen von langen Schrauben bei Innenverschalungsarbeiten
M 0 – 1400 U/min und0 – 2800 S/min	Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht oder ihr Kopf abschert. (Diese Einstellung begrenzt das Drehmoment.) Geeignete Anwendungen:Anziehen von Schrauben mit kleinerem Durchmesser (M6)Anziehen von Metallschrauben beim Installieren von Beschlägen

S

0 – 1000 U/min und

0 - 2000 S/min

Arbeiten, die ein begrenztes Drehmoment erfordern, wenn die Gefahr besteht, dass die Schraube bricht, ihr Kopf abschert, oder der Bit sich löst und eine fertige Außenfläche beschädigt. (Diese Einstellung begrenzt das Drehmoment.)

Geeignete Anwendungen:

• Anziehen von Schrauben, die kleiner als M6 sind und leicht abscheren
  • Anziehen von Schrauben in Formpressmaterial
  • Installieren von Gipsbau-platten

* S/min = Schläge pro Minute

(2) LED-Leuchte

Betätigen Sie vor der Benutzung der LED-Leuchte einmal den Ein-Aus-Schalter.

Drücken Sie die LED-Leuchten-Einschalttaste

Die Leuchte benötigt nur sehr wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

• Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs.
- Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist.
• Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Benutzung von Bedienelementen oder Einstellungen, oder die Durchführung von Vorgängen, die hier nicht beschrieben sind, kann zu gefährlicher Strahlungsfreisetzung führen.

(3) Überhitzungs-Warnlampe

Aus (normaler Betrieb)

Blinken: Überhitzung Zeigt an, dass der Betrieb wegen Akku-Überhitzung angehalten wurde.

Die Überhitzungs-Schutzfunktion hält den Schrauberbetrieb an, um den Akku

im Falle einer Überhitzung zu schützen. Wenn diese Funktion aktiv ist, blinkt die Überhitzungs-Warnlampe am Bedienfeld.

• Falls die Überhitzungs-Schutzfunktion aktiviert wird, lassen Sie den Schrauber gründlich abkühlen (mindestens 30 Minuten). Der Schrauber ist wieder einsatzbereit, wenn die Überhitzungs-Warnlampe erlischt.
• Vermeiden Sie einen Betrieb des Schraubers, bei dem die Überhitzungs-Schutzfunktion wiederholt aktiviert wird.

(4) Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken

(Keine Ladung)

Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

• Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe.
- Wenn Sie bemerken, dass die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L40/EY9L41)

• Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen.
• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind.
  Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z.

B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände können die Kontakte kurzschließen.
  Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
• Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.
• Wenn der Akku vom Werkzeug-Hauptteil abgenommen wird, ist die Akkuabdeckung sofort anzubringen, um zu verhüten, dass die Akkukontakte durch Staub oder Schmutz verunreinigt werden und ein Kurzschluss verursacht wird.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

[Ladegerät]

Laden

Vorsichtsmaßnahmen für Li-Ion-Akkus

- Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhüten.

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-MH/Ni-Cd-Akkus

• Der Umgebungstemperaturbereich liegt zwischen 0°C und 40°C.
  Wenn der Akku bei einer Akkutemperatur unter 0°C benutzt wird, funktioniert die Maschine möglicherweise nicht einwandfrei.
• Wenn ein kalter Akku (von etwa 0°C oder weniger) in einem warmen Raum aufgeladen werden soll, lassen Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat.
• Den Akku abkühlen lassen, wenn er mehr als 2× hintereinander aufgeladen wurde.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

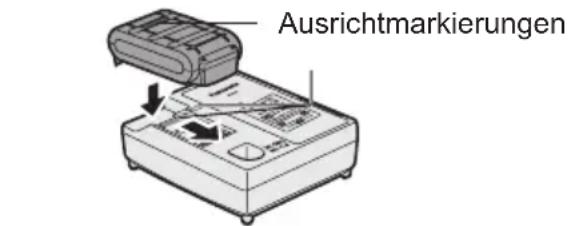

1. Akku fest in das Ladegerät schieben.

1 Die Ausrichtmarkierungen ausrichten, und den Akku in den Schacht des Ladegerätes einsetzen.

2 In Pfeilrichtung nach vorn schieben.

Ausrichtmarkierungen

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

• Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).
  Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist.
  Das Laden beginnt dann automatisch.

• Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

• Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
• Beträgt die Temperatur des Akkus 0°C oder weniger, dauert es länger als die normale Ladezeit, um den Akku voll aufzuladen.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-MH/Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L80)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

- Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch).

Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.

2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.

3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllamperascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün

Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.

Schnelles Blinken in Grün

Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün

Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur Li-Ion)

Leuchten in Grün

Ladevorgang läuft.

Leuchten in Orange

Akku ist kalt.

Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Blinken in Orange

Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akku gefallen ist.

Beträgt die Temperatur des Akkus –10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-Ion)

Ladezustandslampe

Links: Grün Rechts: Orange wird angezeigt.

Schnelles Blinken in Orange und Grün

Keine Ladung möglich.Verstaubt oder Defekt des Akkus.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

IV. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

V. ANZIEHDREHMOMENT

Die Kraft, die zum Anziehen eines Bolzens erforderlich ist, variiert je nach Bolzenmaterial und –größe sowie Material, auf dem verschraubt wird. Wählen Sie die Länge der Anziehzeit entsprechend aus.

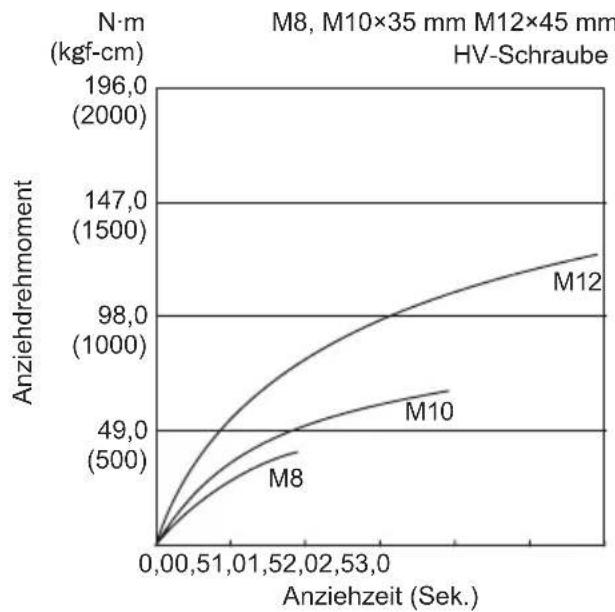

Referenzwerte sind unten angegeben.

(Sie können je nach Anziehbedingungen variieren.)

Faktoren, die das Anziehdrehmoment beeinflussen

Das Anziehdrehmoment wird von einer Reihe Faktoren beeinflusst, einschließlich den folgenden. Nach dem Anziehen immer das Drehmoment mit einem Drehmomentschlüssel überprüfen.

1) Spannung

Wenn der Akku fast entladen ist, verringert sich die Spannung und das Anziehdrehmoment fällt ab.

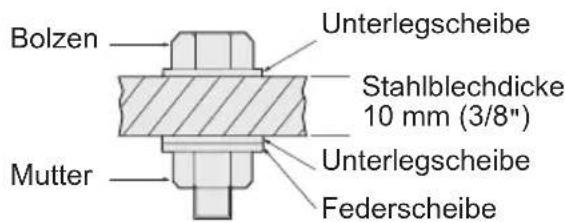

Bedingungen beim Festziehen von Bolzen

Bolzen Unterlegscheibe Stahlblechdicke 10 mm (3/8") Mutter Unterlegscheibe Federscheibe

Anziehbedingungen

• Die folgenden Bolzen werden verwendet. Standardbolzen: Stärketyp 4,8 HV-Typ 12,9

2) Anziehzeit

Längere Anziehzeiten resultieren in einem erhöhten Anziehdrehmoment. Übermäßig- ges Anziehen ist nicht dienlich und reduziert die Lebensdauer des Werkzeugs.

3) Verschiedene Bolzendurchmesser

Die Maß des Bolzendurchmessers beeinflusst das Anziehdrehmoment.

Das Anziehdrehmoment steigt an, wenn der Bolzendurchmesser größer wird.

4) Anziehbedingungen

- Das Anziehdrehmoment variiert je nach Grad, Länge und Anziehkoeffizient sogar bei gleichen Bolzen (fester Koeffizient wird vom Hersteller bei der Produktion angegeben).

- Das Anziehdrehmoment variiert je nach Oberflächenbeschaffenheit auch bei gleichen Verschraubmaterialien (z.B. Stahl). - Das Drehmoment wird drastisch reduziert, wenn der Bolzen und die Mutter anfangen sich zusammen zu drehen.

5) Buchsenspiel

Das Drehmoment wird gesenkt, sobald zum Anziehen eines Bolzens eine Sechskant-Konfiguration der Buchse mit falscher Größe verwendet wird.

6) Schalter (Betriebsschalter)

Das Drehmoment ist niedriger, wenn der Schalter während des Betriebes nicht ganz durchgedrückt wird.

7) Wirkung des Anschlussadapters

Das Anzugs-Drehmoment ist bei Gebrauch einer Gelenkkupplung oder eines Anschluss-adapters niedriger.

VI. ZUBEHÖR

Verwenden Sie nur für die Futtergröße passende Bits. Verwenden Sie das optionale Schnellwechselfutter (EY9HX110E) (Panasonic-Originalzubehör) für maximale Leistung.

(EY9HX110E)

VII. ANHANG

MAXIMAL ZULÄSSIGE KAPAZITÄTEN

Modell		EY7541
Schrauben anziehen		Standardschraube: M6 – M16HV-Schraube: M6 – M12
Schraubeneindrehen	Holzschraube	3,5 – 9,5 mm (1/8" – 3/8")
	SelbstbohrendeSchraube	3,5 – 6 mm (1/8" – 1/4")

VIII. TECHNISCHE DATEN

HAUPTGERÄT

Modell EY7541
Motor 14,4 V DC
Drehzahl ohne Last	Modus „Schwach“ 0	-1000 min -1 (U/min)
	Modus „Mittel“ 0 – 1	400 min -1 (U/min)
	Modus „Stark“ 0 – 2	300 min -1 (U/min)
Maximales Drehmoment 185 N·m (1890 kgf-cm)
Schlagzahl pro Minute	Modus „Schwach“ 0	-2000 min -1 (S/min)
	Modus „Mittel“ 0 – 2	800 min -1 (S/min)
	Modus „Stark“ 0 – 3	000 min -1 (S/min)
Gesamtlänge		167 mm (6-9/16")
Gewicht (mit Akku: EY9L40)		1,5 kg (3,3 lbs)
Gewicht (mit Akku: EY9L41)		1,55 kg (3,4 lbs)
Geräusche Vibration		Siehe beiliegendes Blatt.

AKKU

Modell	EY9L40	EY9L41
Akku	Li-Ion-Akku
Akkuspannung	14,4 V DC (3,6 V × 4 Zellen)
Kapazität	3 Ah	3,3 Ah

AKKU-LADEGERÄT

Modell	EY0L80
Nennleistung	Siehe Leistungsschild auf der Unterseite des Ladegerätes.
Gewicht	0,95 kg (2,1 lbs)

[Li-Ion-Akku]

Ladezeit	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40 EY9L60 EY9L80
		Nutzbar: 35 Min. Nutzbar: 45 Min. Nutzbar: 55 Min.
		Voll: 50 Min. Voll: 60 Min. Voll: 70 Min.

Ladezeit	3,3 Ah	14,4 V
		EY9L41Nutzbar: 45 Min.
		Voll: 60 Min.

[Ni-MH/Ni-Cd-Akku]

Ladezeit		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 Min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 Min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 Min.					60 Min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 Min. 90 Min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 Min. 65 Min.

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihrem Wohngebiet nicht angeboten werden. Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

HINWEIS: Name und Adresse des Händlers entnehmen Sie bitte der beiliegenden Garantiekarte.

VIII. SPECIFICHE TECNICHE

APPARECCHIO PRINCIPALE

VIII. TECHNISCHE GEGEVENS

GEREEDSCHAP

Model EY7541
Motor 14,4 V DC
Onbelast toerental	zacht-stand 0 – 1000 min	-1 (tpm)
	medium-stand 0 – 1400 min	-1 (tpm)
	hard-stand 0 – 2300 min	-1 (tpm)
Maximaal aanhaalmoment 185 N·m (1890 kgf-cm, 1640 in-lbs)
Slagen per minuut	zacht-stand 0 – 2000 min	-1 (spm)
	medium-stand	0 – 2800 min-1 (spm)
	hard-stand	0 – 3000 min-1 (spm)
Totale lengte		167 mm (6-9/16")
Gewicht (met accu: EY9L40)		1,5 kg (3,3 lbs)
Gewicht (met accu: EY9L41)		1,55 kg (3,4 lbs)
Geluid Trillingen		Zie het ingesloten sheet.

ACCU
