BRUKSANVISNING EY7541 PANASONIC

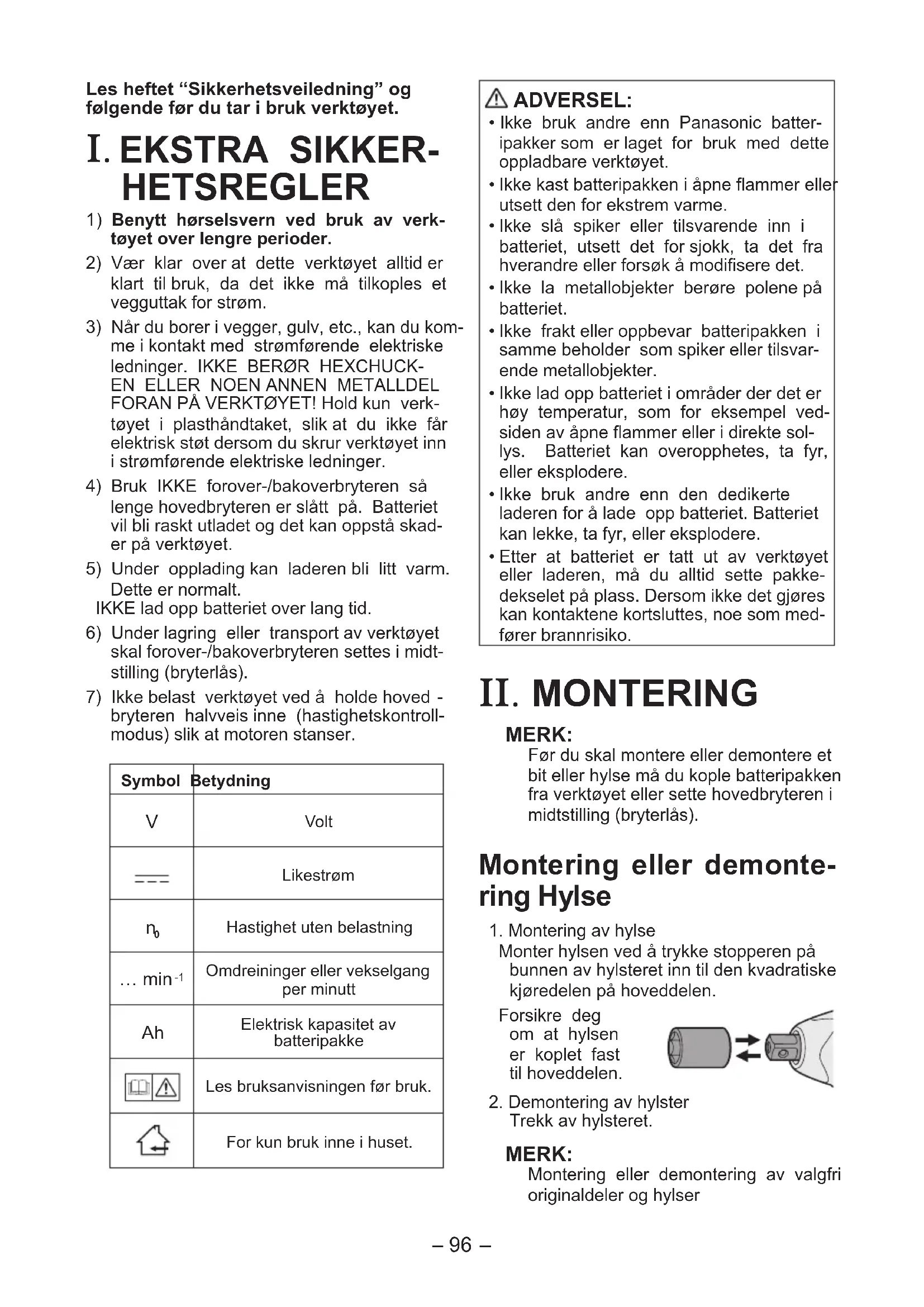

Les heftet “Sikkerhetsveiledning” og følgende før du tar i bruk verktøyet.

EKSTRA SIKKER- HETSREGLER

) Benytt hørselsvern ved bruk av verk-tøyet over lengre perioder.2) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm.3) Når du borer i vegger, gulv, etc., kan du kom-me i kontakt med strømførende elektriske ledninger. IKKE BERØR HEXCHUCK-EN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verk-tøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger.4) Bruk IKKE forover-/bakoverbryteren så lenge hovedbryteren er slått på. Batteriet vil bli raskt utladet og det kan oppstå skad-er på verktøyet.5) Under opplading kan laderen bli litt varm. Dette er normalt. IKKE lad opp batteriet over lang tid.6) Under lagring eller transport av verktøyet skal forover-/bakoverbryteren settes i midt-stilling (bryterlås).7) Ikke belast verktøyet ved å holde hoved bryteren halvveis inne (hastighetskontroll-modus) slik at motoren stanser.Symbol Betydning

• Ikke bruk andre enn Panasonic batter-ipakker som er laget for bruk med dette oppladbare verktøyet. Ikke kast batteripakken i åpne flammer eller utsett den for ekstrem varme. Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det. Ikke la metallobjekter berøre polene på batteriet. Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvar-ende metallobjekter. Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved-siden av åpne flammer eller i direkte sol-lys. Batteriet kan overopphetes, ta fyr, eller eksplodere. Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere. Etter at batteriet er tatt ut av verktøyet eller laderen, må du alltid sette pakke-dekselet på plass. Dersom ikke det gjøres kan kontaktene kortsluttes, noe som med-fører brannrisiko.

MERK: Før du skal montere eller demontere et bit eller hylse må du kople batteripakken fra verktøyet eller sette hovedbryteren i midtstilling (bryterlås). Montering eller demonte- ring Hylse 1. Montering av hylse Monter hylsen ved å trykke stopperen på bunnen av hylsteret inn til den kvadratiske kjøredelen på hoveddelen. Forsikre deg om at hylsen er koplet fast til hoveddelen.2. Demontering av hylsterTrekk av hylsteret. MERK: Montering eller demontering av valgfri originaldeler og hylser-

Hold maskinen over frysepunkt (0°C) når valgfri originaldeler og hylser vil monteres eller demonteres på den kvadratiske kjøredelen på hoveddelen. Gummiputa innebygd i den kvadratiske kjøredelen for å skyve opp kula vil bli for hard under frysepunkt. Dette krever ekstra krefter for påmontering og demontering av hylser. Montere eller demontere batteripakken

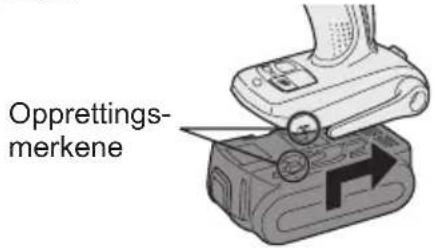

1. For å montere batteripakken: Oppstill opprettingsmerkene og monter batteripakken.

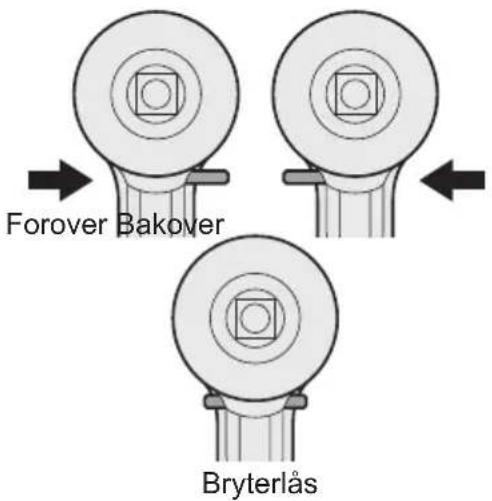

Skyv batteripakken inntil den sitter på plass.Opprettings-merkene2. For å fjerne batteripakken:Trykk på knappen for å fjerne batteripakken.Knapp III . BETJENING [Hoveddel] Bruk av forover-/bakover- bryter Forover BakoverBryterlås FORSIKTIG: For å unngå skader må du ikke bruke forover-/bakoverbryteren før biten er helt stanset. Bryterbetjening ved foro- ver rotasjon 1. Skyv retningshendelen i stilling for rota-sjon forover.2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.3. Hastigheten øker etterhvert som du trykker inn hovedbryteren for effektiv tilstramming av skruer. Bremsen fungerer og stanser biten så snart du slipper hovedbryteren. 4. Etter bruk setter du retningsbryteren i midtstilling (bryterlås). Bryterbetjening ved bako- ver rotasjon 1. Skyv retningshendelen i stilling for rota-sjon bakover. Kontroller innstillingen før du tar i bruk verktøyet.2. Trykk lett på hovedbryteren for å starte verktøyet med lav hastighet.3. Etter bruk setter du retningsbryteren i midtstilling (bryterlås). FORSIKTIG:

• For å unngå for høy temperaturøkning på verktøyets overflate, må du ikke-

bruke det kontinuerlig (bruke to eller flere batteripakker på rad). Verktøyet trenger tid på å bli avkjølt før du bytter ut batteripakken. Hvordan bruke beltekroken ADVERSEL!

• Pass på å feste beltekroken skikkelig til hovedenheten med en godt tilstrammet skrue. Dersom beltekroken ikke er skikkelig festet til hovedenheten kan kroken løsne, og enheten kan dermed falle ned. Dette kan føre til en ulykke eller en skade.

ket hardt til. Dersom du finner de er løse, stram dem igjen.

Pass på å feste beltekroken fast og skikkelig til buksebeltet eller et annet belte. Pass på at enheten ikke glir av beltet. Dette kan føre til en ulykke eller en skade.

den for å låse opp beltekroken.

av lagringsstilling 2 og sett den tilbake.

Slipp opp beltekrokens låsespak for å låse beltekroken i ønsket vin- kel.

Kontroller at beltekroken er skikkelig låst. Forsikre deg om at beltekroken også er låst i posisjon 3.

• Beltekroken kan ikke låses i denne posis- jonen. Lås den fors- varlig i posisjon før bruk. For å stille beltekroken tilbake i lagrings- stilling, følg trinnene 1 og 2 ovenfor, og senk deretter beltekroken. Følg trinnene 3 og 4 ovenfor for å sikre låsen. Bytte feste av beltekroken Beltekroken kan festes på begge sider av enheten.

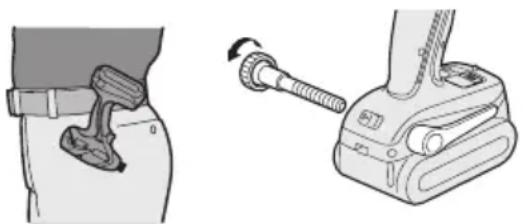

1. Sett beltekroken i lagringsstilling.

2. Løsne skruen ved å vri den mot urviseren

med en metallskive eller et flatt skrujern.

3. Ta ut beltekroken og sett den inn på

andre siden av slissen i hovedenheten.

4. Fest skruen skikkelig ved å vri den med

Tabell for anbefalte arbeidsmåte for arbeidsmåte Indikator for slagstyrkeAnbefalt arbeidsområde Arbeid som krever et høyt dreiemoment, der det er ingen fare for bolt- eller skruebrekk, spissavskjæring, eller løsning av biten. (Denne innstillingen gir den største styrke.) Velegnet arbeid: Tilstramming av M8 og større bolter Tilstramming av lange skruer ved installasjon av ulike innretninger0 - 2300 opm

Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse eller ingen skruehode-forskyvning. (Denne innstillingen gir en mykere styrke.) Velegnet arbeid: Tilstramming av skruer med mindre diametere (M6) Tilstramming av skruer for metallarbeid ved installasjon av innretninger0 - 1400 opm

Arbeid som krever et lavere dreiemoment der det er ingen fare for skrueødeleggelse, ingen skruehode-forskyvning eller ingen fare for å gi skade på en ferdigbehandletytteratepga.tilfeldig løsning av biten. (Denne innstillingen gir et mykere styrke.) Velegnet arbeid: Tilstramming av mindre skruer enn M6, som lett kan bli knust Festning av plastfigur Installasjon av gipsplater0 - 1000 opm

• slag/min. = Slag per minutt (2) LED-lys Før bruk av LED-lys, skru alltid av strømbryte- ren en gang. Trykk på LED-lysets på og av-knapp. Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk aller batteri- kapasiteten. FORSIKTIG:

• Det innebyggede LED-lyset er laget for midlertidig opplysing av små arbeide- sområder.

LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter. Forsiktig: IKKE SE INN I LYSSTRÅLEN. Bruk av kontroller eller justeringer eller utføring avprosedyrerannetenndesomerspesisert her, kan føre til skadelig eksponering til kortbøl- geenergi. (3) Varsellampe for overoppheting

(normalt arbeid) Blink: Overoppheting Viser at arbeidet kom i stopp pga. overoppheting av batteriet. Funksjonen for å unngå overoppheting stanser motoren for å beskytte batteripakken fra skade når det skjer overoppheting. Varsellampen på kontrollpanelet blinker når funksjonen er aktiv.

• Dersom funksjonen for å unngå over- oppheting trer i kraft, ta nok tid for avkjøling av verktøyet (minst 30 minut- ter). Verktøyet er klart til bruk igjen når varsellampen er sloknet.

Unngå å bruke verktøyet på den måten at funksjonen for å hindre overopphet- ing trer i kraft gjentatte ganger. (4) Varsellampe for at batteriet er for lavt

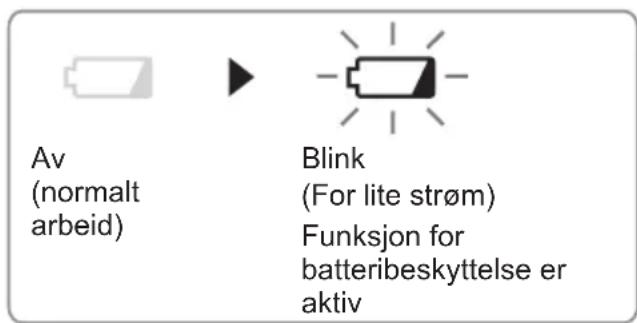

(normalt arbeid) Blink (For lite strøm) Funksjon for batteribeskyttelse er aktiv Fullstendig utladning av Li-ion-batteri reduserer dets levetid oppsiktsvekkende. Derfor er batteribeskyttelses-funksjon innebygd i verktøyet for å forhindre fullsten- dig utlading av batteripakken.

• Funksjonen for batteribeskyttelse kommer i funksjon like før batteriet er helt tømt, og varsellampen begynner å blinke.

• Oppbevar batteriet etter bruk uten å lade opp for å sikre lengre levetid.

Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstandene som binders, mynter, nøkler, spiker, skru- er osv., fordi de kan ha en elektrisk forbin- delse med batteripakken. Kortslutningen kan forårsake gnister, for

brenning eller brann.

Forsikre deg om arbeidsrommet er godt ventilert under bruk av batteripakken.

Når du fjerner batteripakken fra verktøyet, skal batteripakkedekselet lukkes for å hin- dre at batteripolene blir forurenset av støv eller skitt, noe som kan føre til kortslutning. Oppbevaring av batteriet Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør bat- teriet byttes ut med et nytt. Resirkulering av batteri LEGG MERKE TIL: For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land. [Batterilader] Lading Forsiktighetsregler for Li-ion- Batteripakken

• Dersom temperaturen til batteripakken fall- ertilunder−10°C(14°F),viloppladingen stanse automatisk for å forhindre forringelse av batteriet. Felles forsiktighetsregler for Li- ion/Ni-MH/Ni-Cd-Batteripakken

• Temperaturenmåværemellom0˚C(32˚F). og40˚C(104˚F). Dersom du fors øker å bruke batteripakken nårbatteritemperaturenerunder0˚C(32˚F), kan det være at verktøyet ikke fungerer skikkelig.

• Ved opplading av et kaldt batteri (under 0°C (32°F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur.

• Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.

• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter. FORSIKTIG: For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.

• Ikke dekk til ventilasjonshullene på laderen og batteripakken.

MERK: Det kan oppstå gnister når støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

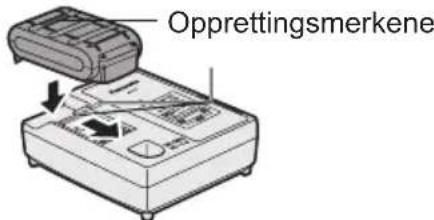

Oppstill opprettingsmerkene og sett batteriet i dokken på laderen.-

Skyv batteriet forover i retning som pilen viser. Opprettingsmerkene

Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre over- lading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter eks- tremt tunge belastninger). Den oransjegule ventelampen vil fort- sette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

Når batteriet er ladet helt opp, vil ladelam- pen begynne å blinke raskt i grøn farge.

6. Hvis batteripakkens temperatur er 0ºC

eller lavere, tar det lengre tid å lade batteriet fullt opp enn det vanligvis tar. Selv om batteriet er fullt oppladet, vil det ikke ha mer enn omtrent 50% av ytelsen av et fullt oppladet batteri som betjenes ved normal temperatur.

stukket inn i batteriladeren igjen, vil indi- katorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig. Ni-MH/Ni-Cd-Batteripakk MERK: Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet. Batterilader (EY0L80)

1. Laderen tilkobles nettstrøm.

MERK: Det kan oppstå gnister når støpslet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

Under lading lyser ladelampen hele tiden. Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre over- lading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel som rett etter eks- tremt tunge belastninger). Den oransjegule ventelampen vil fort- sette å blinke inntil at batteriet er avkjølt. Lading vil da gjenopptas automatisk.

Når batteriet er ladet helt opp, vil ladelam- pen begynne å blinke raskt i grøn farge.

i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at lading- en er ferdig.-

LAMPEINDIKATORER Lyser grønt Laderen koples til vekselstrømskontakten. Klar til lading. Blinker raskt i grøn Ladingen er ferdig. (Ladet helt opp) Blinker grønt Batteriet er oppladet ca. 80%. (Arbeidsklar oppladning. Kun Li-ion) Lyser grønt Lading pågår. Lyser oransjegult Batteripakke er avkjølt. Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion). Blinker oransjegult Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker. Dersom temperaturen på batteripakken er −10°C eller under, vil ladelampen (oransje) også begynne å blinke. Opladingen vil starte igjen når temperaturen på batteripakken stiger (Kun Li- ion). Ladestatuslampe Det lyser grønt (til venstre) og oransjegult (til høyre). Blinker raskt både grønt og oransjegult Lading ikke mulig. Tett av støv eller feil med batteripakken. Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering. For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning. For forretningsdrivende brukere i EU Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.-

[Informasjon om håndtering i land utenfor EU]Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.Merknader for batterisymbol (to nederste symbol-eksempler):Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkommer det kravet satt av direktivet for det kjemikaliet det gjelder.

. VEDLIKEHOLD Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

V. DREIEMOMENT FOR TILSTRAMMING

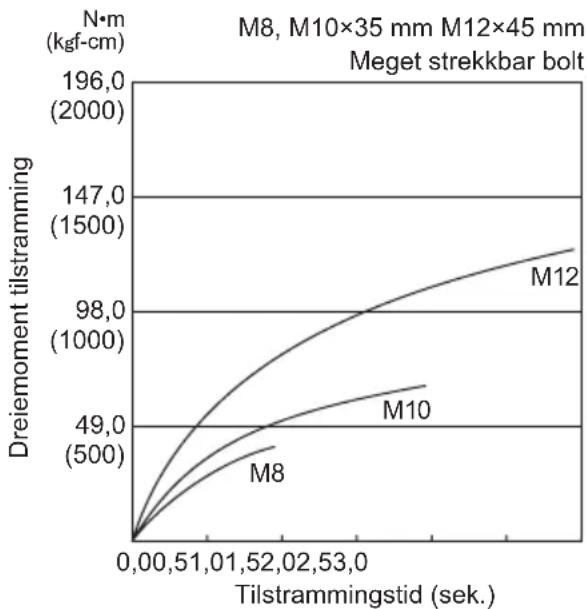

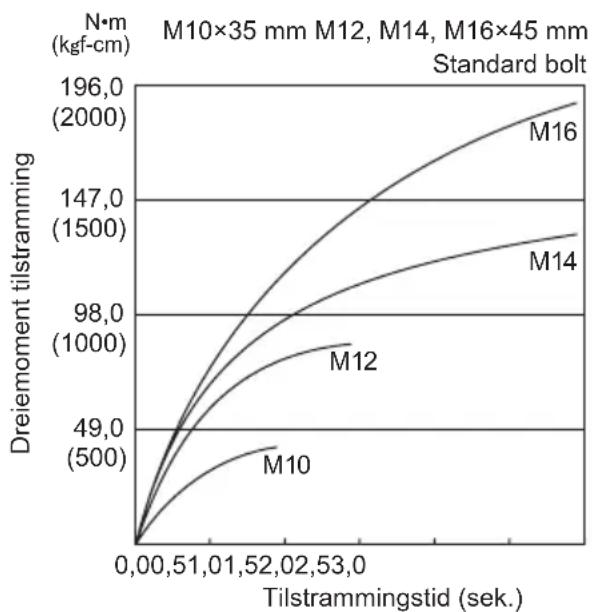

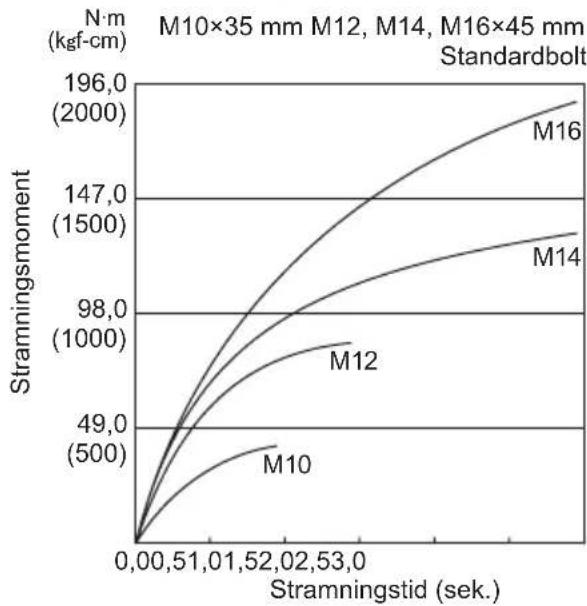

Effekten som kreves for å stramme til en bolt vil variere ut fra hva bolten er laget av og dimen-sjonen, samt hvilke materialer som skrus sammen. Velg tiden for å stramme til ut fra dette.Referanseverdier er gitt nedenfor. (Disse kan variere ut fra lokale forhold.) Faktorer som påvirker dreiemomentet for tilstramming Dreiemomentet for tilstramming påvirkes av en rekke faktorer, inklusive følgende. Etter tils-tramming bør du alltid kontrollere dreiemomentet med en momentnøkkel.1) SpenningNår batteripakken blir nesten utladet, synker spenningen og dreiemomentet for tilstramming reduseres.Tilstrammingsforhold for bolter M12 M14 M16 M10 0,0 0,5 1,0 1,5 2,0 2,5 3,0196,0(2000)147,0(1500) 98,0 (1000) 49,0 (500) Tilstrammingstid (sek.)M10×35 mm M12, M14, M16×45 mmStandard boltDreiemoment tilstramming N•m (kgf-cm) 0,0 0,5 1,0 1,5 2,0 2,5 3,0 M12 M10

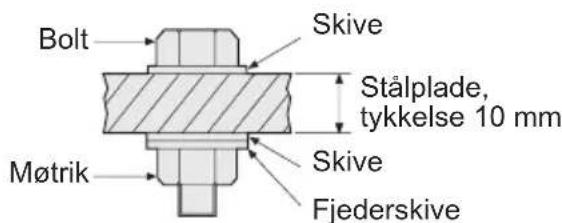

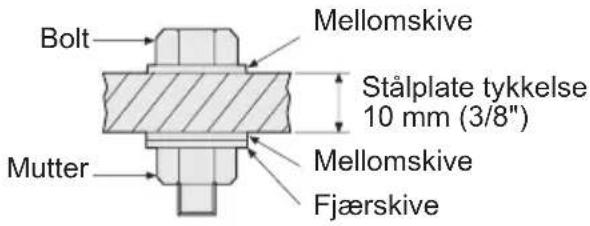

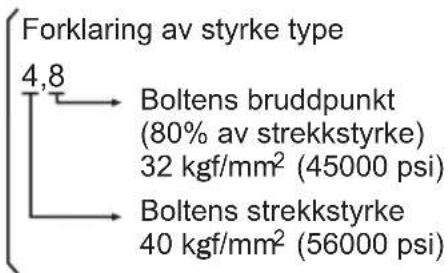

Bolt MutterMellomskiveStålplate tykkelse 10 mm (3/8")MellomskiveFjærskive Tilstrammingsforhold• Følgende bolter er brukt. Standard bolt: Styrke type 4,8 Meget strekkbar type 12,9 4,8 Forklaring av styrke typeBoltens bruddpunkt(80% av strekkstyrke)32 kgf/mm (45000 psi)Boltens strekkstyrke 40 kgf/mm (56000 psi) 2) TilstrammingstidLengre tilstrammingstid medfører økt til-strammet dreiemoment. Overdrevet til-stramming gir derimot ingen ytterligere effekt, og reduserer verktøyets levetid.3) Forskjellige boltdiametreStørrelsen på boltens diameter påvirker til-strammet dreiemoment.Generelt er det slik at når boltens diame-ter øker, heves dreiemomentet for tilstram-ming.4) Tilstrammingsforhold Dreiemomentet for tilstramming vil variere, selv med samme type bolt ut fra gradering, lengde og dreiemomentskoeffisient (fastsatt koeffisient angitt av produsent ved tilvirking). Dreiemomentet for tilstramming vil vari-ere, selv med samme materiale i bolten (for eksempel stål), ut fra overflatens tilstand. Dreiemomentet reduseres vesentlig der-som bolt og mutter starter å rotere sam- men. 5) Slark i festetDreiemomentet reduseres dersom en sek-skantet utformingen av festet med feil stør-relse benyttes til å stramme til en bolt.6) Trinnløs hovedbryter (Kontrollbryter for variabel hastighet) Dreiemomentet blir redusert dersom du bruker maskinen mens hovedbryteren ikke er fullstendig trykt inn. 7) Effekt av tilkoplet adapter Tilstrammende dreiemoment synker ved bruk av en universalkopling eller et adapt-er for tilkopling.
