EY7541 - Visseuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à percussion sans fil
Marque	Panasonic
Modèle	EY7541
Tension	14,4 V CC
Type de batterie	Li-ion (modèles EY9L40 ou EY9L41)
Capacité de la batterie	3 Ah (EY9L40) ou 3,3 Ah (EY9L41)
Vitesse à vide	Mode doux : 0-1000 tr/min Mode moyen : 0-1400 tr/min Mode dur : 0-2300 tr/min
Percussions par minute	Mode doux : 0-2000 Mode moyen : 0-2800 Mode dur : 0-3000
Couple maximal	185 N·m (1890 kgf·cm, 1640 po·lb)
Longueur totale	167 mm
Poids (avec batterie)	1,5 kg (EY9L40) ou 1,55 kg (EY9L41)
Mandrin	Mandrin hexagonal rapide
Capacité de serrage des boulons	Boulons standard M6-M16, haute résistance M6-M12
Capacité de vissage des vis à bois	3,5 – 9,5 mm
Capacité de vissage des vis autoforeuses	3,5 – 6 mm
Chargeur	Modèle EY0L80, durée de charge : 35-50 min pour 3 Ah, 45-60 min pour 3,3 Ah
Éclairage	LED intégrée avec bouton d'allumage
Protection contre la surchauffe	Témoin d'avertissement clignotant, arrêt automatique
Protection de la batterie	Témoin de batterie faible, arrêt automatique avant décharge excessive
Crochet de ceinture	Amovible, réglable en angle, fixable des deux côtés
Entretien	Nettoyer avec un chiffon sec et propre, ne pas utiliser d'eau ni de solvant

FOIRE AUX QUESTIONS - EY7541 PANASONIC

Comment changer le sens de rotation de la visseuse EY7541 ?

Utilisez le levier d'inversion marche avant-marche arrière situé au-dessus de la gâchette. Poussez-le à gauche pour la rotation en sens normal (visse), à droite pour la rotation en sens inverse (dévisse). Ne l'actionnez pas lorsque le moteur tourne.

Comment installer le crochet de ceinture ?

Pour installer le crochet de ceinture, placez-le en position de stockage, desserrez la vis avec un tournevis à tête plate, retirez le crochet et insérez-le dans la fente de l'autre côté de l'outil. Serrez fermement la vis. Vous pouvez également régler l'angle en faisant coulisser le levier de verrouillage.

Que signifie le témoin d'avertissement de surchauffe ?

Le témoin d'avertissement de surchauffe clignote lorsque la batterie a atteint une température excessive. L'outil s'arrête automatiquement pour protéger la batterie. Laissez refroidir l'outil pendant au moins 30 minutes avant de réutiliser.

Comment allumer la lumière LED ?

Appuyez sur le bouton d'allumage de l'éclairage LED après avoir actionné une fois l'interrupteur d'alimentation. La lumière s'éteint automatiquement après 5 minutes d'inactivité.

Quelle est la durée de charge de la batterie ?

Pour la batterie Li-ion 3 Ah (EY9L40), la charge utile est de 35 minutes et la charge pleine de 50 minutes. Pour la 3,3 Ah (EY9L41), comptez 45 minutes pour une charge utile et 60 minutes pour une charge pleine.

Quels accessoires sont recommandés pour la visseuse ?

Utilisez des mèches adaptées au mandrin hexagonal rapide. Pour des performances optimales, le mandrin de changement rapide optionnel Panasonic EY9HX110E est recommandé.

Comment sélectionner le mode de puissance de percussion ?

Appuyez sur le bouton de sélection du mode de puissance de percussion sur le panneau de commande. Chaque pression alterne entre les modes dur (H), moyen (M) et doux (S). Le mode dur offre le couple maximal pour les boulons épais, le mode moyen pour les boulons plus petits, et le mode doux pour les matériaux fragiles.

Que faire si le témoin de batterie basse clignote ?

Le témoin de batterie basse clignote lorsque la batterie est presque déchargée. Rechargez immédiatement la batterie pour éviter une décharge excessive qui réduit sa durée de vie.

Comment nettoyer l'outil ?

Nettoyez l'appareil avec un chiffon sec et propre. N'utilisez jamais d'eau, de solvant ou de produit de nettoyage volatil.

Puis-je utiliser une autre batterie que les modèles Panasonic spécifiés ?

Non, utilisez uniquement la batterie autonome Panasonic conçue pour cet outil (EY9L40 ou EY9L41). L'utilisation d'une autre batterie peut provoquer un dysfonctionnement, une surchauffe ou un incendie.

MODE D'EMPLOI EY7541 PANASONIC

Perceuse à impact sans fil

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Veuillez lire la brochure “Instructions de sécurité” et ce qui suit avant d’utiliser l’appareil.

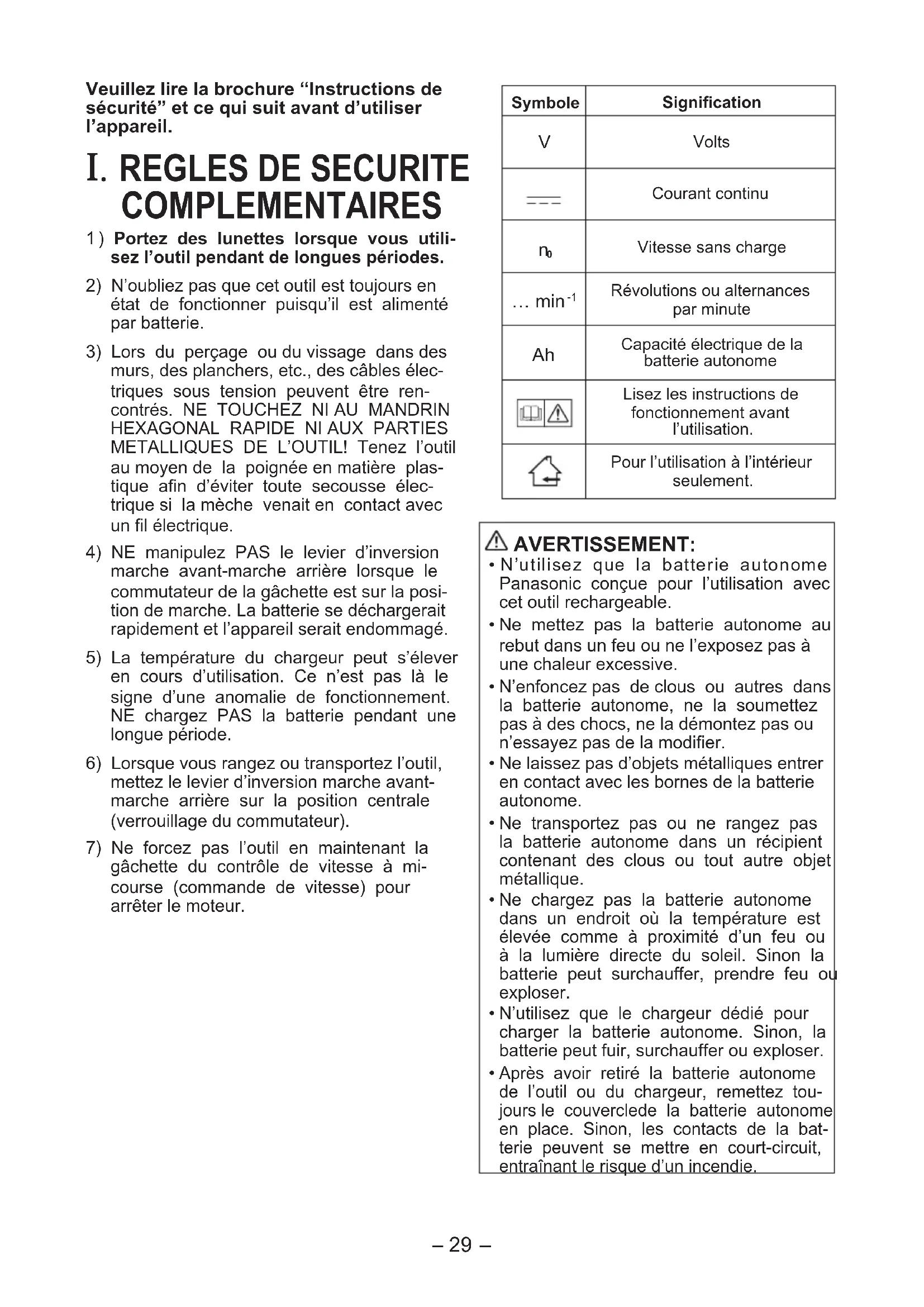

I. REGLES DE SECURITE COMPLEMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes.
2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie.
3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES METALLIQUES DE L'OUTIL! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique.
4) NE manipulez PAS le levier d'inversion marche avant-marche arrière lorsque le commutateur de la gâchette est sur la position de marche. La batterie se déchargerait rapidement et l'appareil serait endommagé.
5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas là le signe d'une anomalie de fonctionnement. NE chargez PAS la batterie pendant une longue période.
6) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant-marche arrière sur la position centrale (verrouillage du commutateur).
7) Ne forcez pas l'outil en maintenant la gâchette du contrôle de vitesse à micourse (commande de vitesse) pour arrêter le moteur.

Symbole	Signification
V	Volts
---	Courant continu
n_0	Vitesse sans charge
... min^-1	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Lisez les instructions de fonctionnement avant l’utilisation.
	Pour l’utilisation à l’intérieur seulement.

AVERTISSEMENT:

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.
• Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.

II. MONTAGE

REMARQUE:

Lors de la fixation ou du retrait d'une mèche ou d'une douille, déconnectez la batterie autonome de l'outil ou mettez le commutateur de la gâchette en position centrale (Verrouillage du commutateur).

Fixation ou retrait de la douille

1. Fixation de la douille

Fixez la douille en faisant coulisser la détente femelle du fond de la douille sur l'entraînement carré du corps.

Assurez-vous que que la douille est bien raccordée au corps.

1. Pour retirer la douille

Tirez la douille vers l'extérieur.

REMARQUE:

Fixation et retrait des options et douilles originales

Maintenez le corps au-dessus du point de congélation (0°C, 32°F) lors de la fixation ou du retrait des options et des douilles originales à/de l'entraînement carré du corps. Le coussinet en caout-chouc de l'entraînement carré destiné à repousser la boule peut se durcir au point de congélation. Cela exige plus de force pour retirer et fixer les douilles.

Fixation ou retrait de la bat- terie autonome

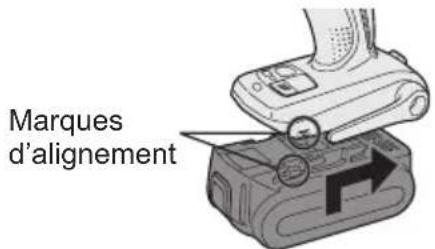

1. Pour raccorder la batterie autonome:

Alignez les marques d'alignement et fixez la batterie autonome.

- Faites glisser la batterie autonome jusqu'à ce qu'elle se verrouille en position.

Marques d'alignement

1. Pour retirer la batterie autonome:

Appuyez sur le bouton depuis l'avant pour libérer la batterie autonome.

Bouton

III. FONCTIONNEMENT [Corps principal]

Utilisation du commutateur et du levier d'inversion marche avant-marche arrière

Rotation en sens normal Rotation en sens inverse Verrouillage du commutateur

MISE EN GARDE:

Pour prévenir tout dégât, n'actionnez pas le levier d'inversion marche avant-marche arrière tant que la mèche n'a pas complètement terminé de tourner.

Utilisation du commutateur pour une rotation en sens normal

1. Poussez le levier pour obtenir une rotation en sens normal.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. La vitesse augmente à mesure où la gâchette est enfoncée pour un vissage efficace des vis. Le frein fonctionne et la mèche s'arrête immédiatement dès que la gâchette est relâchée.
4. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

Utilisation du commutateur de rotation en sens inverse

1. Poussez le levier pour obtenir une rotation en sens inverse. Avant d'utiliser l'outil, vérifiez le sens de rotation.
2. Appuyez légèrement sur la gâchette pour que l'outil commence à tourner lentement.
3. Ramenez le levier en position centrale lorsque vous n'utilisez plus l'outil (verrouillage du commutateur).

MISE EN GARDE:

- Pour empêcher toute élévation excessive de la température de la surface de l'outil, n'utilisez pas l'outil de façon continue en utilisant deux batteries autonomes ou plus. L'outil a besoin de se refroidir pendant un certain temps avant d'être connecté à une autre batterie autonome.

Comment utiliser le cro- chet de ceinture

⚠ AVERTISSEMENT!

• Assurez-vous de bien accrocher le crochet de ceinture à l'unité principale en serrant bien la vis. Si le crochet de ceinture n'est pas bien fixé à l'unité principale, le crochet peut se décrocher et l'unité peut tomber. Cela pourrait entraîner un accident ou des blessures.
• Vérifiez régulièrement le serrage de la vis. Si elle est desserrée, resserrez-la bien.
• Assurez-vous d'accrocher fermement et de manière sûre le crochet de ceinture sur une ceinture de taille ou une autre ceinture. Faites attention que l'appareil ne glisse pas de la ceinture. Cela pourrait entraîner un accident ou des blessures.
• Lorsque l'unité principale est tenue par le crochet de ceinture, évitez de sauter ou de courir. Le crochet pourrait glisser et l'unité principale pourrait tomber. Cela pourrait entraîner un accident ou des blessures.
• Lorsque le crochet de ceinture n'est pas utilisé, assurez-vous de le remettre dans sa position de stockage. Le crochet pourrait se prendre dans quelque chose. Cela pourrait entraîner un accident ou des blessures.

- Lorsque l'appareil est accroché à la taille par le crochet de ceinture, ne fixez pas de mèche autre qu'une mèche de serrage sur l'appareil. Un objet pointu tel qu'une mèche de perçage pourrait entraîner un accident ou des blessures.

Pour régler l'angle de position du crochet de ceinture

1. Faites coulisser le levier de verrouillage du crochet de ceinture ① et tenez-le pour déverrouiller le crochet de ceinture.
2. Tirez le crochet de ceinture hors de sa position de stockage ② et mettez-le en position.
3. Relâchez le levier de verrouillage du crochet de ceinture pour verrouiller l'angle du crochet de ceinture.
4. Assurez-vous que le crochet de ceinture est bien verrouillé. Veillez aussi à ce que le levier du crochet de ceinture soit verrouillé fermement à sa position ③.

- Le crochet de ceinture ne peut pas être verrouillé à cette position. Verrouillez-le fermement à sa position avant d'utiliser l'outil.

Pour remettre le crochet de ceinture en position de stockage, effectuez les étapes 1 et 2 ci-avant, puis abaissez le crochet de ceinture. Pour fixer le verrouillage, effectuez les étapes 3 et 4 ci-avant.

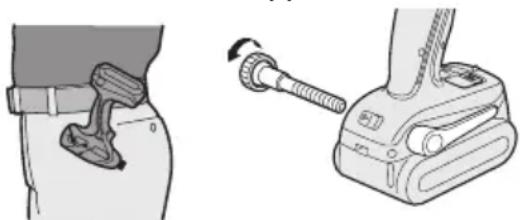

Pour changer le côté d'installation du crochet de ceinture

Le crochet de ceinture peut être fixé sur les deux côtés de l'appareil.

1. Mettez le crochet de ceinture en position de stockage.
2. Desserrez la vis en la faisant tourner dans le sens inverse des aiguilles d'une montre à l'aide d'une pièce en métal plat ou d'un tournevis à tête plate.

3. Retirez le crochet de ceinture et insérez-le de l'autre côté de la fente sur l'unité principale.

4. Serrez la vis fermement en la tournant dans le sens des aiguilles d'une montre.

Le crochet de ceinture ne peut être retiré de l'unité principale que lorsqu'il est dans sa position de stockage.

Panneau de commande

(1) (2) (3) (4)

(1) Sélection du mode de puissance de percussion

- Sélection de la puissance de percussion entre 3 modes (Doux, Moyen, Dur).

Appuyez sur le bouton du mode de puissance de percussion. Le mode change à dur, moyen ou doux à chaque pression sur le bouton.

La perceuse est préréglée sur le réglage de mode de percussion "dur" à l'expédition de chez la fabricant.

Tableau de référence des travaux recommandés

Affichage du mode de puissance de percussion	Application recommandée
H 0 - 2300 t/mn et0 - 3000 p/mn	Travaux nécessitant un couple de serrage élevé où il n’ y a pas de possibilité que les boulons ou la vis se cassent, que la tête soit cisaillée ou que la mèche se desserre. (Ce réglage offre le couple de serrage maximum.) Les applications convenant comprennent:• Serrage de boulons M8 et plus gros• Serrage de vis longues pendant des travaux de finition intérieure

[0373] 0 - 1400 t/mnet0 - 2800 p/mn	Travaux nécessitant uncouple de serrage limité oùil est possible que la vis secasse ou que la tête soitcisaillé . (Ce réglage limitele couple de serrage.) Lesapplications convenantcomprènent:Serrage de boulons d’un diamètre inférieur (M6)Serrage de vis à métallors de l’installationd’accessoires
0 - 1000 t/mnet0 - 2000 p/mn	Travaux nécessitant uncouple de serrage limité oùil est possible que la vis secasse, que la tête soit cisailléou que la mèche se desserre.(Ce réglage limite le couplede serrage.) Les applicationsconvenant comprennent:Serrage de boulons d’un diamètre inférieur à M6pouvant être facilementcisaillésSerrage de vis dans duplastique mouléInstallation de panneauxmuraux en plâtre

0 - 1000 t/mn et 0 - 2000 p/mn
* p/mn.: percussions par minute

(2) Lumière DEL

Avant d'utiliser l'éclairage DEL, tirez toujoursune fois l'interrupteur d'alimentation. Appuyez sur le bouton d'allumage de l'éclairage DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
• L'éclairage DEL s'éteint après que l'outil n'ait pas été utilisé pendant 5 minutes.

Mise en garde NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux specifies dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

(3) Témoin d'avertissement de surchauffe

Arrêt (fonction- nement normal)

Clignotant: Surchauffe Indique que le fonctionnement a été arrêté à la suite d'une surchauffe de la batterie.

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome en cas de surchauffe. Le témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette caractéristique est active.

• Lorsque la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

(4) Témoin d'avertissement de batterie basse

Arrêt (fonction- nement normal)

Clignotant (Pas de charge)

Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie basse.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.

[Batterie]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L40/EY9L41)

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.
• Lors de la charge de la batterie autonome, assurez-vous que les bornes du chargeur de batterie sont libres de tout corps étranger comme de la poussière et de l'eau, etc. Nettoyez les bornes avant de charger la batterie autonome si des corps étrangers se trouvent sur les bornes.
  La durée de vie des bornes de la batterie autonome peut être affectée par des corps étrangers comme de la poussière et de l'eau, etc. pendant le fonctionnement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étin-celles, de vous brûler ou de provoquer un incendie.

• Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.
• Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome

ATTENTION:

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie] Recharge

Mises en garde pour la batterie autonome Li-ion

- Si la température de la batterie autonome descend en dessous de -10^ (14°F) environ, la charge s'arrête automatiquement afin de prévenir la dégradation de la batterie.

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

- Le niveau de température ambiante moyenne se situe entre 0^ (32°F) et 40^ (104°F).

Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.

- Lorsqu'une batterie autonome froide (endessous de 0°C (32°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.

- Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.

- Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE:

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

- N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.

- Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.

- Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1 Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

2 Faites glisser vers l'avant dans le sens de la flèche.

Marquee

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un inter-rupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.

2. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

3. Si la température de la batterie autonome est de 0°C ou moins, la charge prend plus longtemps à s'effectuer pleinement que la durée standard.

Même lorsque la batterie est complètement chargée, elle aura environ 50% de la charge d'une batterie pleinement chargée à la température normale de fonctionnement.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Batterie autonome Ni-MH/Ni-Cd

REMARQUE:

Chargez une nouvelle batterie autono- me, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécurité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume.

Lorsque la charge est terminée, un inter-rupteur électronique s'actionne pour protéger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
2. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

INDICATION DU VOYANT

Allumé en vert

Le chargeur est branché dans la prise secteur.

Prêt pour la charge.

Clignotant rapidement en vert

Chargement terminé. (Pleine charge)

Clignotant en vert

La batterie est chargée à environ 80%. (Charge utile. Li-ion seulement)

Allumé en vert

Chargement en cours.

Allumé en orange

La batterie autonome est froide

La batterie autonome est chargée lentement pour réduire l'effort de la batterie. (Li-ion seulement)

Clignotant en orange

La batterie autonome est chaude. La charge commence lorsque la température de la batterie autonome descend.

Lorsque la température de la batterie autonome est de -10^ ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).

Témoin de l'état de charge

Gauche: vert Droite: orange s'affichent.

Clignotant rapidement en orange et en vert

Impossible de charger. Colmatage par la poussière ou mau - vais fonctionnement de la batterie autonome.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Cd

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

IV. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

La puissance nécessaire pour serrer un boulon dépendra du matériau et de la taille du boulon, ainsi que du matériau sur lequel doit être mis le boulon. Choisissez le temps de serrage en conséquence.

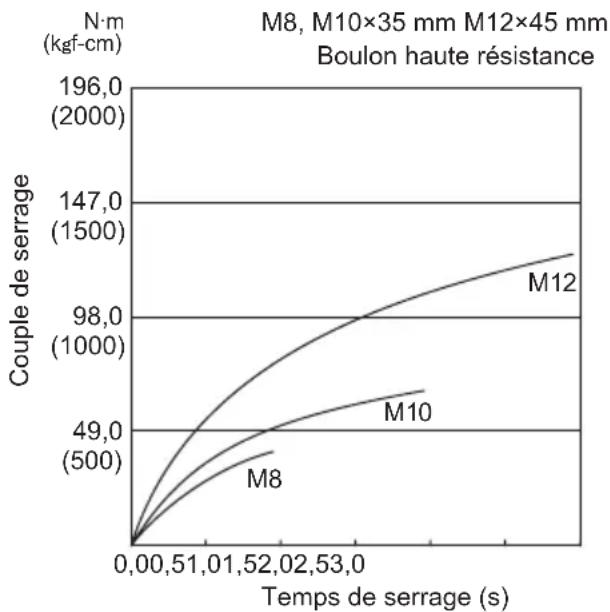

Des valeurs de référence sont indiquées ci-dessous.

(Elles peuvent varier en fonction des conditions de serrage.)

Facteurs affectant le couple de serrage

Le couple de serrage est affecté par une grande variété de facteurs incluant les suivants. Après le serrage, vérifiez toujours le couple avec une clé dynamométrique.

1) Tension

Lorsque la batterie autonome est presque déchargée, la tension diminue et le couple de serrage également.

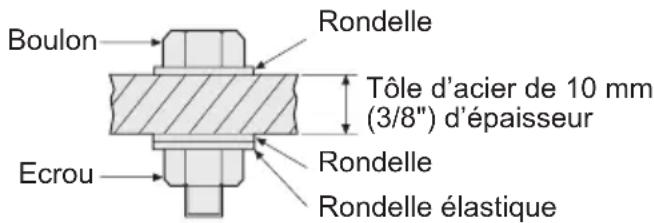

Conditions de serrage des boulons

Boulon Rondelle Tôle d'acier de 10 mm (3/8") d'épaisseur Ecrou Rondelle Rondelle élastique

Conditions de serrage

- Les boulons suivants sont utilisés.

Boulon standard: Type de résistance 4,8 Type à haute résistance 12,9

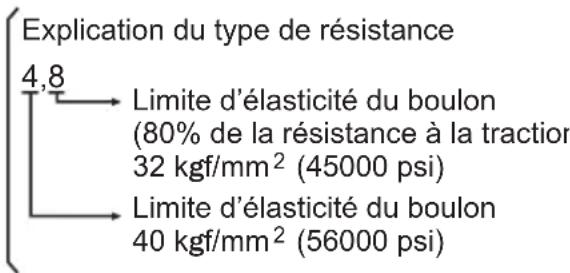

Explication du type de résistance 4,8 → Limite d'élasticité du boulon (80% de la résistance à la traction 32 kgf/mm² (45000 psi) Limite d'élasticité du boulon 40 kgf/mm² (56000 psi)

2) Temps de serrage

Un temps de serrage plus long entraîne un couple de serrage plus élevé. Cependant, un serrage excessif n'ajoute pas de valeur et réduit la longévité de l'outil.

3) Différents diamètres de boulons

La taille du diamètre du boulon affecte le couple de serrage.

Généralement, lorsque le diamètre du boulon augmente, le couple de serrage augmente également.

4) Conditions de serrages

• Le couple de serrage variera, même si l'on garde le même boulon, en fonction du degré, de la longueur et du coefficient de couple (le coefficient fixe indiqué par le fabricant à la production).
• Le couple de serrage variera, même si l'on garde le même matériau à boulonner (ex: acier), en fonction de la finition de la surface.
• Le couple est grandement réduit lorsque le boulon et l'écrou commencent à tourner ensemble.

5) Jeu de douille

Le couple diminue lorsque la configuration à six côtés d'une douille de mauvaise taille est utilisée pour serrer un boulon.

6) Commutateur (Gâchette de contrôle de vitesse)

Le couple de serrage est diminué si l'appareil est utilisé lorsque le commutateur n'est pas complètement enfoncé.

7) Effet de l'utilisation d'un adaptateur de raccordement

Le couple de serrage diminue lorsque l'on utilise un joint universel ou un adaptateur de raccordement.

VI. ACCESSOIRES

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

Utilisez le mandrin de changement rapide en option original Panasonic (EY9HX110E) pour une performance optimale.

VII. APPENDICE

CAPACITES MAXIMUM RECOMMANDEES

Modèle		EY7541
Serrage de boulons		Boulon standard: M6 – M16Boulon à traction élevée: M6 – M12
Vissage de vis	Vis à bois	3,5 – 9,5 mm (1/8" – 3/8")
	Vis auto perçante	3,5 – 6 mm (1/8" – 1/4")

VIII. CARACTERISTIQUES TECHNIQUES

UNITE PRINCIPALE

Modèle EY7541
Moteur 14,4 V CC
Vitesse sans charge	mode doux 0 – 1000 min	-1(t/mn)
	mode moyen 0 – 1400 min	-1(t/mn)
	mode dur 0 – 2300 min	-1(t/mn)
Couple maximum 185 N·m (1890 kgf-cm, 1640 po-lbs.)
Percussions par minute	mode doux 0 – 2000 min	-1(p/mn)
	mode moyen 0 – 2800 min	-1(p/mn)
	mode dur	0 – 3000 min-1(p/mn)
Longueur totale		167 mm (6-9/16")
Poids (avec la batterie autonome: EY9L40)		1,5 kg (3,3 lbs)
Poids (avec la batterie autonome: EY9L41)		1,55 kg (3,4 lbs)
Bruit Vibration		Reportez-vous à la fiche incluse.

BATTERIE AUTONOME

Modèle	EY9L40	EY9L41
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	14,4 V CC (3,6 V × 4 piles)
Capacité	3 Ah	3,3 Ah

CHARGEUR DE BATTERIE

Modèle	EY0L80
Puissance nominale	Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids	0,95 kg (2,1 lbs)

[Batterie autonome Li-ion]

Durée de chargement	3 Ah	14,4 V 21,6 V 28,8 V
		EY9L40 EY9L60 EY9L80
		Utilisable: 35 minutes Utilisable: 45 minutes Utilisable: 55 minutes
		Plein: 50 minutes Plein: 60 minutes Plein: 70 minutes

Durée de chargement	3,3 Ah	14,4 V
		EY9L41Utilisable: 45 minutes
		Plein: 60 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.
