ПОСІБНИК КОРИСТУВАЧА TYWK103PV9 PANASONIC

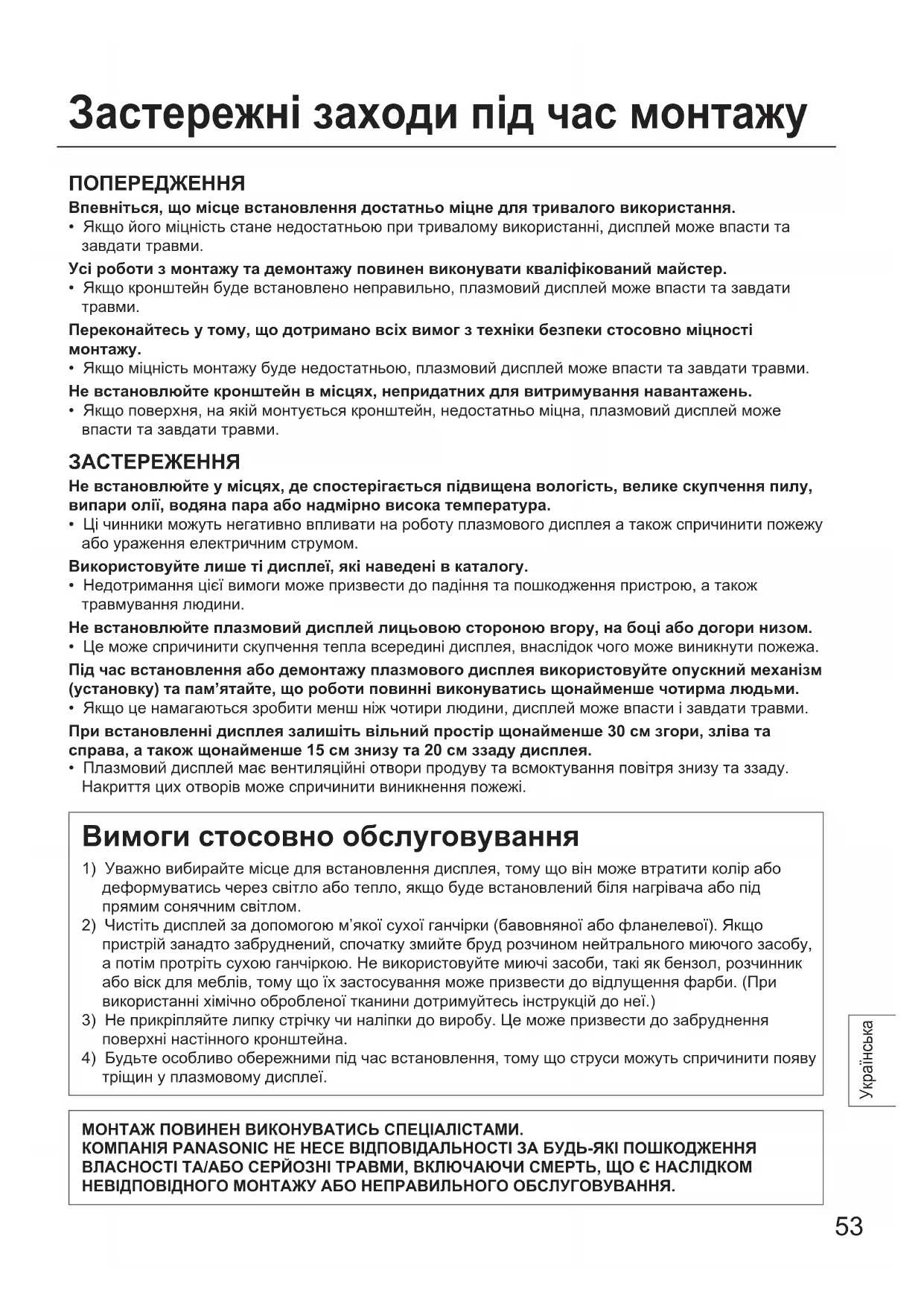

Удалите предохранительные защелки (x2), которые были прикреплены к кронштейну для крепления на стену. Поднимите дисплей прямо вверх.53 ПОПЕРЕДЖЕННЯ Впевніться, що місце встановлення достатньо міцне для тривалого використання.• Якщо його міцність стане недостатньою при тривалому використанні, дисплей може впасти та завдати травми.Усі роботи з монтажу та демонтажу повинен виконувати кваліфікований майстер.• Якщо кронштейн буде встановлено неправильно, плазмовий дисплей може впасти та завдати травми.Переконайтесь у тому, що дотримано всіх вимог з техніки безпеки стосовно міцності монтажу.• Якщо міцність монтажу буде недостатньою, плазмовий дисплей може впасти та завдати травми.Не встановлюйте кронштейн в місцях, непридатних для витримування навантажень.• Якщо поверхня, на якій монтується кронштейн, недостатньо міцна, плазмовий дисплей може впасти та завдати травми. ЗАСТЕРЕЖЕННЯ Не встановлюйте у місцях, де спостерігається підвищена вологість, велике скупчення пилу, випари олії, водяна пара або надмірно висока температура.• Ці чинники можуть негативно впливати на роботу плазмового дисплея а також спричинити пожежу або ураження електричним струмом.Використовуйте лише ті дисплеї, які наведені в каталогу.• Недотримання цієї вимоги може призвести до падіння та пошкодження пристрою, а також травмування людини.Не встановлюйте плазмовий дисплей лицьовою стороною вгору, на боці або догори низом.• Це може спричинити скупчення тепла всередині дисплея, внаслідок чого може виникнути пожежа.Під час встановлення або демонтажу плазмового дисплея використовуйте опускний механізм (установку) та пам’ятайте, що роботи повинні виконуватись щонайменше чотирма людьми.• Якщо це намагаються зробити менш ніж чотири людини, дисплей може впасти і завдати травми.При встановленні дисплея залишіть вільний простір щонайменше 30 см згори, зліва та справа, а також щонайменше 15 см знизу та 20 см ззаду дисплея.• Плазмовий дисплей має вентиляційні отвори продуву та всмоктування повітря знизу та ззаду. Накриття цих отворів може спричинити виникнення пожежі. Вимоги стосовно обслуговування 1) Уважно вибирайте місце для встановлення дисплея, тому що він може втратити колір або деформуватись через світло або тепло, якщо буде встановлений біля нагрівача або під прямим сонячним світлом. 2) Чистіть дисплей за допомогою м’якої сухої ганчірки (бавовняної або фланелевої). Якщо пристрій занадто забруднений, спочатку змийте бруд розчином нейтрального миючого засобу, а потім протріть сухою ганчіркою. Не використовуйте миючі засоби, такі як бензол, розчинник або віск для меблів, тому що їх застосування може призвести до відлущення фарби. (При використанні хімічно обробленої тканини дотримуйтесь інструкцій до неї.)3) Не прикріпляйте липку стрічку чи наліпки до виробу. Це може призвести до забруднення поверхні настінного кронштейна.4) Будьте особливо обережними під час встановлення, тому що струси можуть спричинити появу тріщин у плазмовому дисплеї. Застережні заходи під час монтажу МОНТАЖ ПОВИНЕН ВИКОНУВАТИСЬ СПЕЦІАЛІСТАМИ. КОМПАНІЯ PANASONIC НЕ НЕСЕ ВІДПОВІДАЛЬНОСТІ ЗА БУДЬ-ЯКІ ПОШКОДЖЕННЯ ВЛАСНОСТІ ТА/АБО СЕРЙОЗНІ ТРАВМИ, ВКЛЮЧАЮЧИ СМЕРТЬ, ЩО Є НАСЛІДКОМ НЕВІДПОВІДНОГО МОНТАЖУ АБО НЕПРАВИЛЬНОГО ОБСЛУГОВУВАННЯ. УкраїнськаL

Важливі зауваження, які слід врахувати під час монтажу ● Настінний кронштейн призначено для закріплення на ньому плазмового дисплея у вертикальному положенні з метою перегляду. Не дозволяється монтувати його в будь-якому іншому місці, окрім вертикальної стіни.● Щоб забезпечити нормальне та безперебійне функціонування плазмової панелі, не рекомендується встановлювати дисплей у таких місцях: • Поблизу розприскувачів або пожежних/димових детекторів • В місцях, де є ризик вибуху через вібрацію або поштовхи • Поблизу високовольтних дротів або динамічних блоків живлення • Поблизу джерел магнітного поля, тепла, пари або сажі • В місцях, що піддаються впливу повітря, що видувається з опалювального обладнання • В місцях, де можуть утворюватись краплі конденсату від кондиціонерів повітря або іншого обладнання● Під час монтажу цього настінного кронштейна використовуйте такий метод кріплення, який найбільше підходить для конкретного типу поверхні.● Використовуйте наявні у продажу болти номінальним діаметром 12 мм, що придатні для матеріалу стіни (метал, бетон тощо), до якої кріпиться кронштейн.● Приладнайте так, щоб кріпильні болти або шнур живлення не торкалися металевих частин всередині стіни.● Неподалік від того місця, де встановлено плазмовий дисплей, необхідно передбачити настінну розетку з вільним доступом для підключення штепсельної розетки шнура живлення.● Необхідно передбачити нормальну вентиляцію, щоб температура в приміщенні, де встановлено дисплей, не перевищувала 40 °C. За умов недостатнього руху повітря всередині дисплей може скупчуватись багато тепла, що може призвести до виникнення пожежі.● Розстеліть м’яку ковдру або тканину на підлозі для того, щоб під час складання та монтажу дисплей та підлога не подряпалися.● При скріпленні деталей не затягуйте гвинти занадто сильно, але й не допускайте недостатнього затягування.● Під час виконання робіт зі складання та монтажу або при пересуванні приділіть особливу увагу безпеці робочого місця. TY-WK103PV9 Настінний кронштейн (для вертикального монтажу) Настінний кронштейн Основа (L) (1) Настінний кронштейн Основа (R) (1) Українська1706 1512451,1

● У конструкції кронштейну передбачено 16 отворів для монтажу. Кронштейн необхідно обов’язково закріпити у всіх 16 місцях.

• Дивіться сторінку 63 та 64, де вказані точні розміри для встановлення плазмового

Застереження Вага настінного кронштейна становить приблизно 25 кг. Вагу плазмового дисплея, що кріпитиметься на настінний кронштейн, ви можете подивитись в інструкції до дисплея. Перевірте міцність стіни у 16 місцях кріплення по розмірному кресленню настінного кронштейна та забезпечте її придатне укріплення, якщо міцність виявиться недостатньою.

1. Переконайтеся в міцності стіни в місці монтажу.

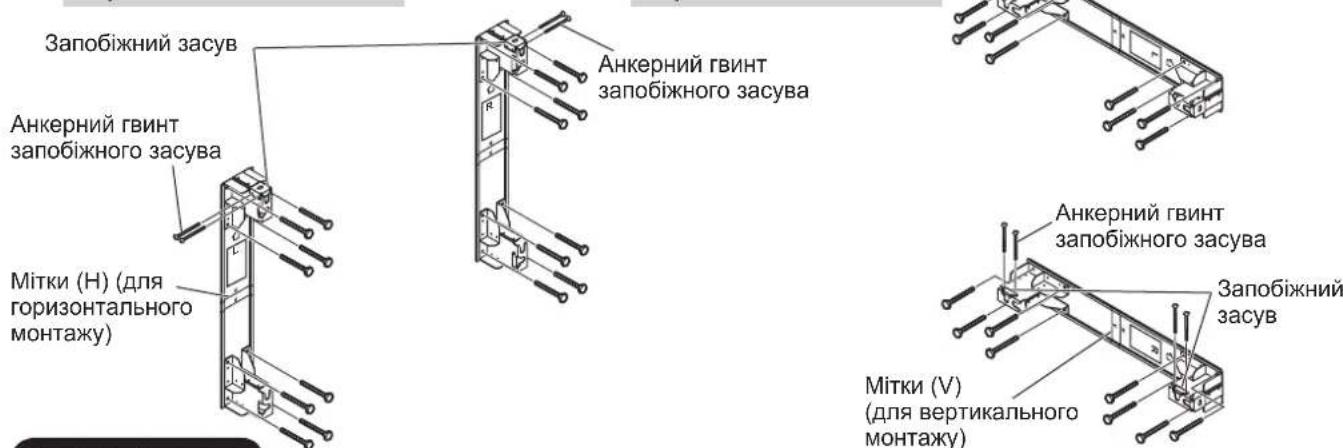

2. Прикріпіть настінний кронштейн до стіни.

Одиниці виміру: мм Місця кріплення до стіни (16 отворів) Застереження Горизонтальний монтаж Мітки (H) (для горизонтального монтажу)Мітки (V)(для вертикального монтажу)Анкерний гвинт запобіжного засуваЗапобіжний засув Вертикальний монтаж ● Мітки визначають центральну лінію плазмового дисплея. ● Рекомендується залишити щонайменше 70 см вільного простору позаду дисплея для обслуговування.

Анкерний гвинт запобіжного засуваАнкерний гвинт запобіжного засуваЗапобіжний засув

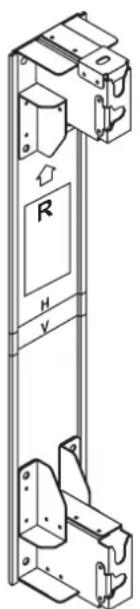

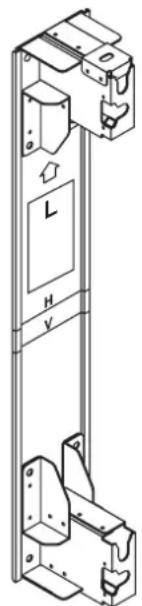

Користуючись розмірним кресленням, знайдіть місця розташування отворів, що призначенні для закріплення кронштейна на стіні, та закріпіть кронштейн. (При горизонтальному встановленні кронштейна) Встановлюйте настінні кронштейни так, щоб стрілки на них вказували вгору. Встановіть частину кронштейна з позначкою “L” ліворуч, а частину з позначкою “R” – праворуч. (При вертикальному встановленні кронштейна) Встановіть частину кронштейна з позначкою “L” зверху, а частину з позначкою “R” – знизу. Закріпіть кронштейни у всіх 16 місцях за допомогою болтів та гайок номінальним діаметром 12 мм, які можна придбати в крамниці. ● Використовуйте наявні у продажу болти номінальним діаметром 12 мм, що придатні для матеріалу стіни. ● Перевірте міцність анкерних болтів та використовуйте лише ті, міцність яких є достатньою. Зовнішні розміри плазмового дисплеяL

3. Підготуйте плазмовий дисплей.

Шестигранний болт із заглибленням під

входить до комплекту плазмового дисплея

Встановіть плазмовий дисплей на настінний кронштейн. Вийміть анкерний гвинт запобіжного засува, а потім вийміть сам запобіжний

Вставте гачки стійки (x4) на панелі у пази настінного кронштейна та опустіть дисплей рівно донизу.

Горизонтальний монтаж Вертикальний монтаж Анкерний гвинт запобіжного

Запобіжний засув Запобіжний засув Анкерний гвинт запобіжного

Анкерний гвинт запобіжного засува Запобіжний засув Анкерний гвинт запобіжного засува

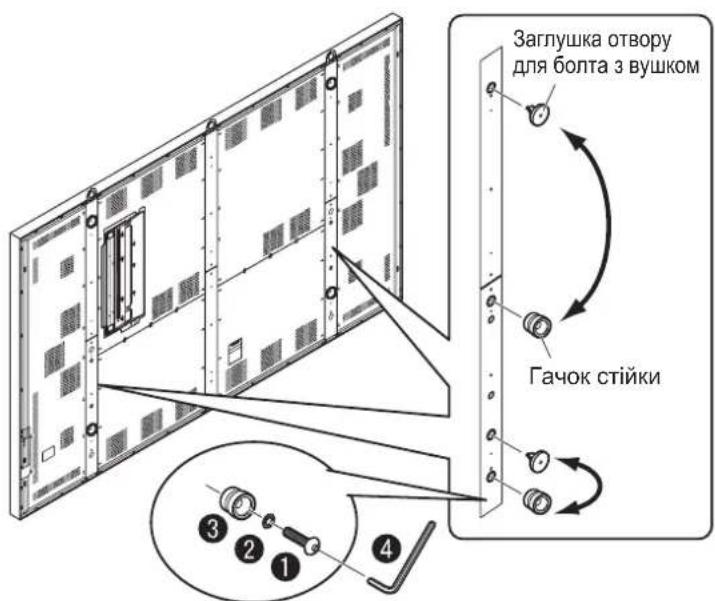

Вийміть заглушки отворів для болтів з вушками (x4) з лівого та правого боків задньої панелі. Встановіть гачки стійки в отвори, з яких було вийнято заглушки. Встановіть на місце заглушки в отвори, з яких було вийнято гачки стійки.

Заглушка отвору для болта з вушком Гачок стійкиL

● Впевніться, що обидва запобіжні засуви, лівий та правий, належно затягнуті, щоб запобігти від’єднанню дисплея від настінного кронштейну.

5. Закріплення дисплея.

Застереження Надійно затягніть запобіжні засуви (x2), які було вийнято раніше, за допомогою відповідних анкерних

Пази (для горизонтального монтажу)Пази (для вертикального монтажу) Демонтаж дисплея Горизонтальний монтаж Вертикальний монтаж Анкерний гвинт запобіжного засуваЗапобіжний засувАнкерний гвинт запобіжного засуваЗапобіжний засувЗапобіжний засув

● Щоб зняти дисплей, підніміть його приблизно на 60 мм.

Вийміть запобіжні засуви (x2), які були прикріплені до настінного кронштейна. Підніміть панель рівно вгору.58
