TYWK103PV9 - Tv PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för plasmatv
Märke	Panasonic
Modell	TYWK103PV9
Användning	Vertikal väggmontering
Väggfästets vikt	Cirka 25 kg
Väggfästpunkter	16 platser
Typ av väggfäste	Bultar med nominell diameter 12 mm (medföljer inte)
Erforderligt avstånd ovanför och på sidorna	Minst 30 cm
Erforderligt avstånd nedanför	Minst 15 cm
Erforderligt avstånd bakåt	Minst 20 cm
Maximal omgivningstemperatur	40 °C
Rekommenderat antal personer för installation	4 personer
Underhåll	Torka med en mjuk och torr trasa; använd vid behov utspätt neutralt rengöringsmedel. Använd inte lösningsmedel.
Säkerhet	Installation av en kvalificerad fackman är obligatorisk. Installera inte på fuktiga, dammiga platser eller där den utsätts för överdriven värme.
Medföljande delar	Väggfäste bas (L) och bas (R), insexskruvar, fjäderbrickor, sockelkrokar (x4)

Vanliga frågor - TYWK103PV9 PANASONIC

Vilken typ av bultar ska användas för att fästa väggfästet i väggen?

Använd kommersiellt tillgängliga bultar med en nominell diameter på 12 mm som är lämpliga för väggtypen (betong, stålkonstruktion etc.).

Hur många personer behövs för att installera väggfästet?

Installationen måste utföras av minst fyra personer för att undvika risk för fall eller skada.

Vilka installationsförsiktighetsåtgärder ska följas?

Se till att väggen kan bära den totala vikten av väggfästet och skärmen. Lämna minst 30 cm utrymme ovanför och på sidorna, 15 cm nedanför och 20 cm bakom för ventilation. Undvik fuktiga eller dammiga platser.

Hur rengör man väggfästet?

Använd en mjuk, torr trasa (bomull eller flanell). Om mycket smutsig, fukta lätt med en utspädd lösning av neutralt rengöringsmedel och torka sedan med en torr trasa. Använd aldrig bensin, thinner eller vax.

Är fästet kompatibelt med alla Panasonic TV-apparater?

Nej, denna modell TYWK103PV9 är speciellt utformad för vissa Panasonic plasmaskärmar. Se i din TV:s bruksanvisning för att kontrollera kompatibiliteten.

Kan jag installera väggfästet själv?

Installation av en fackman är nödvändig för att garantera säkerheten. Felaktig installation kan leda till att skärmen faller ner och orsaka allvarliga skador.

Vilka verktyg medföljer väggfästet?

Väggfästet levereras med vänster och höger bas, insexskruvar, fjäderbrickor och sockelkrokar. Insexnyckeln medföljer plasmaskärmen, inte väggfästet.

Finns det risk för överhettning om ventilationsutrymmet är otillräckligt?

Ja, otillräcklig ventilation kan leda till värmeansamling och brand. Följ noga de angivna minimiavstånden.

Hur tar man bort skärmen från väggfästet efter installation?

Skruva loss de två säkerhetshakarna på väggfästena, lyft sedan skärmen rakt upp cirka 60 mm för att lossa den från krokarna.

Vilken är den maximala vikt som detta väggfäste kan bära?

Väggfästets egen vikt är cirka 25 kg. Plasmskärmens vikt måste kontrolleras i dess egen bruksanvisning. Väggen måste kunna bära den totala vikten.

BRUKSANVISNING TYWK103PV9 PANASONIC

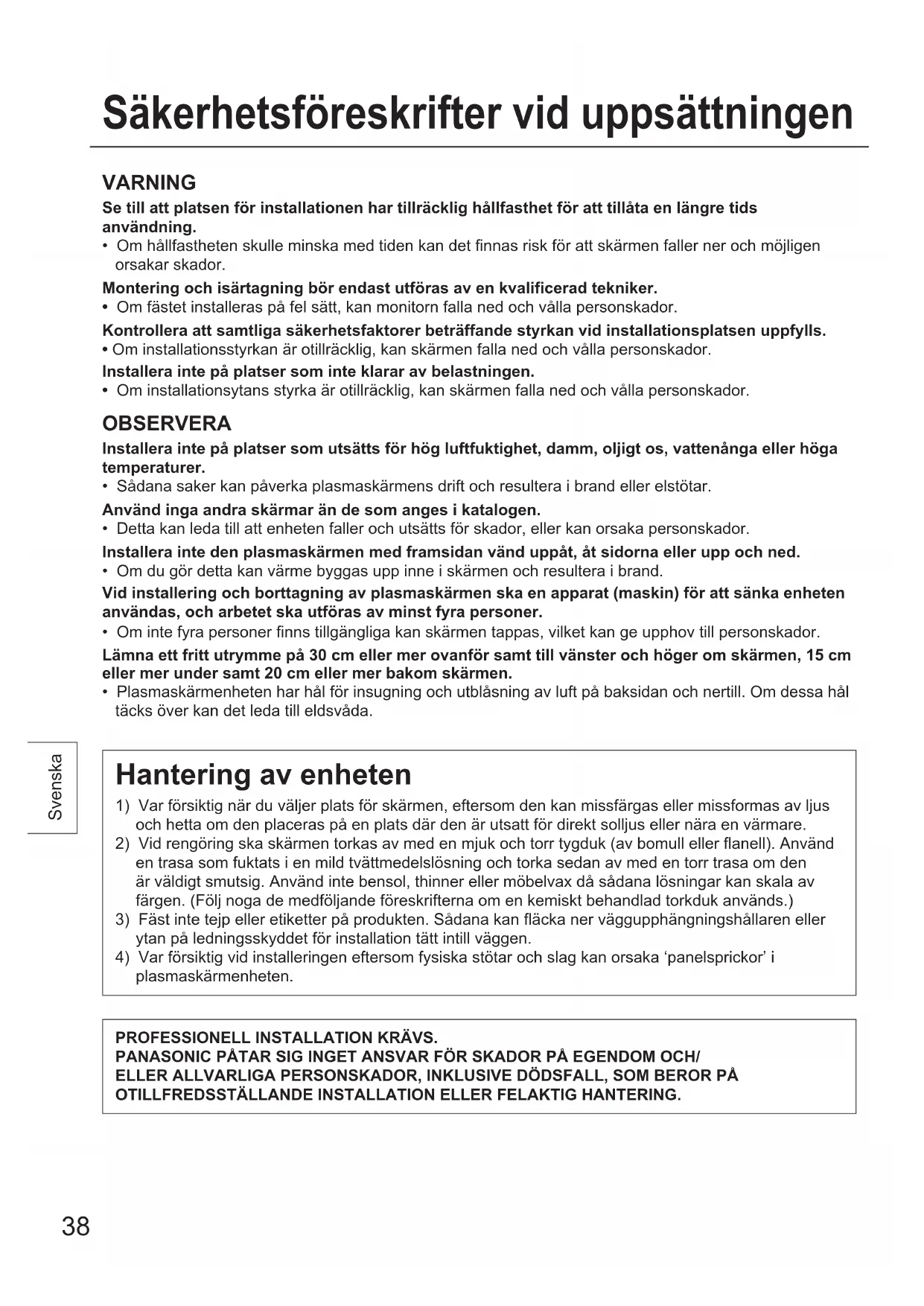

Säkerhetsföreskrifter vid uppsättningen

VARNING

Se till att installationsplatsen har tillräcklig hållfasthet för att tillåta en längre tids användning.

• Om hållfastheten skulle minska med tiden kan det finnas risk för att skärmen faller ner och möjligen orsakar skador.

Montering och isärtagning bör endast utföras av en kvalificerad tekniker. - Om fästet installeras på fel sätt, kan monitorn falla ned och vålla personskador. Kontrollera att samtliga säkerhetsfaktorer beträffande styrkan vid installationsplatsen uppfylls. - Om installationsstyrkan är otillräcklig, kan skärmen falla ned och vålla personskador. Installera inte på platser som inte klarar av belastningen. - Om installationsytans styrka är otillräcklig, kan skärmen falla ned och vålla personskador.

OBSERVERA

Installera inte på platser som utsätts för hög luftfuktighet, damm, oljigt ånga, vattenstänk eller höga temperaturer.

• Sådana saker kan påverka plasmaskärmens drift och resultera i brand eller elstötar.

Använd inga andra skärmar än de som anges i katalogen.

• Detta kan leda till att enheten faller och utsätts för skador, eller kan orsaka personskador.

Installera inte plasmaskärmen med framsidan vänd uppåt, åt sidorna eller upp och ned.

• Om du gör detta kan värme byggas upp inuti skärmen och resultera i brand.

Vid installering och borttagning av plasmaskärmen ska en apparat (maskin) för att sänka enheten användas, och arbetet ska utföras av minst fyra personer.

• Om inte fyra personer finns tillgängliga kan skärmen tappas, vilket kan ge upphov till personskador.

Lämna ett fritt utrymme på 30 cm eller mer ovanför samt till vänster och höger om skärmen, 15 cm eller mer under samt 20 cm eller mer bakom skärmen.

• Plasmaskärmenheten har hål för insugning och utblåsning av luft på baksidan och nertill. Om dessa hål täcks över kan det leda till eldsvåda.

1) Var försiktig när du väljer plats för skärmen, eftersom den kan missfärgas eller missformas av ljus och hetta om den placeras på en plats där den är utsatt för direkt solljus eller nära en värmekälla. 2) Vid rengöring ska skärmen torkas av med en mjuk och torr trasa (av bomull eller flanell). Använd en trasa som fuktats i en mild tvättmedelslösning och torka sedan av med en torr trasa om den är väldigt smutsig. Använd inte bensen, thinner eller möbelvax, då sådana lösningar kan skada lacken. (Följ noga de medföljande föreskrifterna om en kemiskt behandlad torkduk används.) 3) Fäst inte tejp eller etiketter på produkten. Sådana kan fläcka ner väggmonteringshållaren eller ytan på ledningsskyddet för installation tätt intill väggen. 4) Var försiktig vid installationen eftersom fysiska stötar och slag kan orsaka 'panelsprickor' i plasmaskärmenheten.

PROFESSIONELL INSTALLATION KRAVS.

PANASONIC PÅTAR SIG INGET ANSVAR FÖR SKADOR PÅ EGENDOM OCH/ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

ELLER ALLVARLIGA PERSONSKADOR, INKLUSIVE DÖDSFALL, SOM BEROR PÅ OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

OTILLFREDSSTÄLLANDE INSTALLATION ELLER FELAKTIG HANTERING.

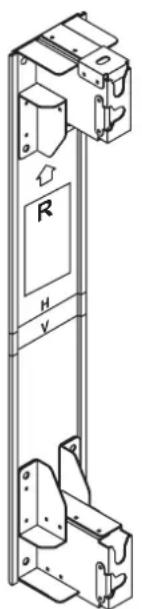

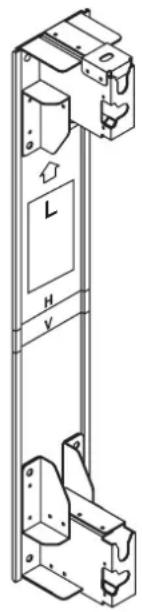

TY-WK103PV9 Väggmonteringshållare (vertikal monteringstyp)

Väggmonteringshållare Basenhet (L) (1)

Väggmonteringshållare Basenhet (R) (1)

Observera dessa punkter vid installationen

• Fästet för väggmontering skall endast användas vid installation av plasmaskärmen på en lodrät vägg. Använd det inte för någon annan typ av installation på en lodrät vägg.
• För att få en korrekt och problemfri användning av plasmaskärmen, skall skärmen inte installeras på någon av följande platser.
• Nära en sprinkler eller brand/rökdetektor
• Ställen som kan utsättas för stötar och vibrationer
• Nära högspänningsledningar eller kraftutrustning
• Nära källor till magnetfält, värme, vattenångor eller sot. Ställen som utsätts för luftutblås från värmeapparater
• Där droppar av kondens från en luftkonditioneringsanläggning eller annan enhet kan bildas
• Installationsmetoden skall vara lämplig för den struktur och de material som används på platsen för installationen.
• Använd vanliga bultar med en diameter på 12 mm, avsedda för materialet (metall, betong osv) i väggen där fästet ska monteras.
• Utför montering så att det ej uppstår kontakt mellan fästskruvarna eller nätkabeln och eventuella metaller inuti väggen.
• Anslut plasmaskärmens nätkabelkontakt till ett vägguttag som sitter nära och som är lättåtkomligt.
• Se till att ventilationen är tillräcklig, så att temperaturen runt skärmen inte stiger över 40°C . Om luftens rörelse inuti skärmen inte är tillräcklig, kan värme byggas upp inuti skärmen, vilket kan leda till brand.
• Lägg ut en mjuk filt eller tyg på golvet så att varken stället eller golvet får märken eller skrapas under arbetet med ihopssättning och installation. När delarna skruvas ihop bör du se till att skruvarna varken är alltför hårt eller för löst åtdragna.
• Vidta tillräckliga åtgärder för att försäkra dig om att du har en säker omgivning när du utför ihopssättnings- och installationsarbetet, och när du rör dig omkring under arbetets gång.

Åtgärder vid installationen

1. Kontrollera installationsplatsens styrka.

① Vikten på väggmonteringshållaren är ungefär 25 kg. Se bruksanvisningen till plasmaskärmen för information om vikten på plasmaskärmen när den är monterad på väggmonteringshållaren. ② Se dimensionsritningarna till väggmonteringshållaren, och kontrollera väggens hållfasthet vid de 16 platser där infästning sker. Förstärk i tillräcklig grad om hållfastheten inte räcker till.

Hål för väggmontering (16 ställen)

Observera

Väggmonteringshållaren har hål för infästning på 16 platser. Se till att varje hållare fästs på alla 16 platser. * Se sidan 63 och 64 för detaljerad dimensionsinformation vid installering av plasmaskärmen.

Plasmaskärmens yttermått

2. Installera fästet för väggupphängning på väggen.

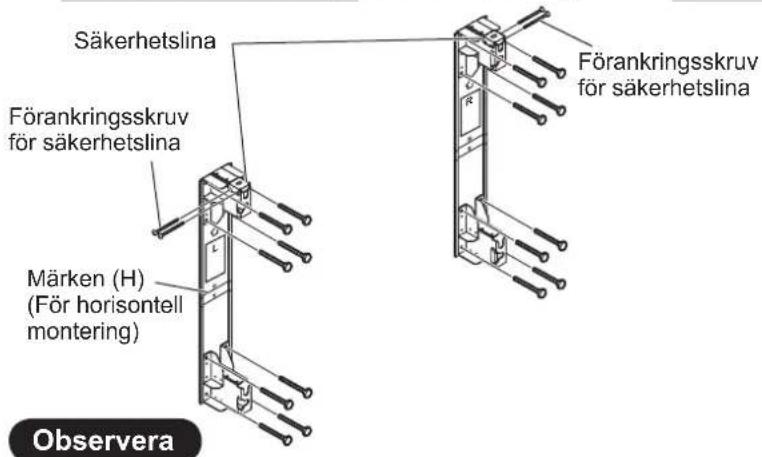

① Leta upp hålens placering utifrån dimensionsritningarna, och fäst hållarna på väggen i dessa hål. (2) (Vid horisontell montering av hållarna) Montera väggmonteringshållarna med pilen som finns markerad på dem riktad uppåt. Montera ändan av den hållare som är markerad "L" till vänster, och den vars ända är markerad "R" till höger.

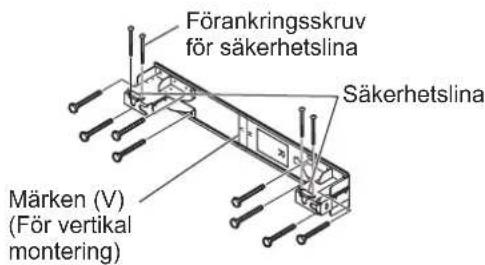

(Vid vertikal montering av hållarna) Montera ändan av den hållare som är markerad "L" upptill, och den vars ända är markerad "R" nertill.

③ Använd kommersiellt tillgängliga bultar och muttrar med en nominell diameter på 12mm för att fästa järnen vid samtliga av de 16 monteringshålen.

Horisontell montering Vertikal montering

• Använd kommersiellt tillgängliga bultar med nominell diameter på 12 mm, som är lämpliga för användning i det material som väggen består av.
• Kontrollera monteringsbultarnas hållfasthet, och använd bultar med tillräcklig hållfasthet.

Anm.

• Märkena anger mittlinjen på plasmaskärmen. Vi rekommenderar att du lämnar minst 70 cm fritt utrymme bakom plasmaskärmen för underhållsarbete.

3. Gör i ordning plasmaskärmen.

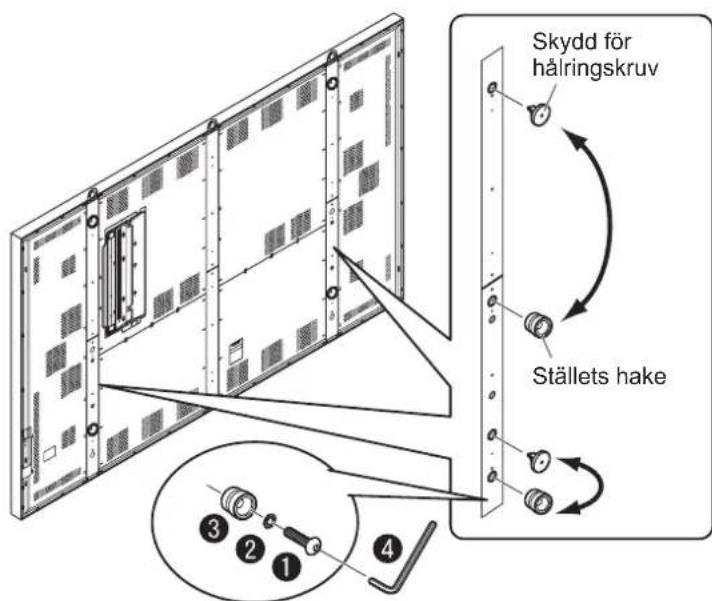

Ta bort skydden för hålringsskruvarna (x4) på vänster och höger sida av den bakre panelen. Fäst ställets hakar där skydden för hålringsskruvarna tidigare satt. Sätt skydden för hålringsskruvarna där ställets hakar togs bort ifrån.

1	Bult med insexhuvud
2	Låsbricka
3	Ställets hake
4	Insexnyckel (medfoljer plasmaskärmen)

4. Montera skärmen på väggupphängningen.

Horisontell montering Vertikal monteringslinje

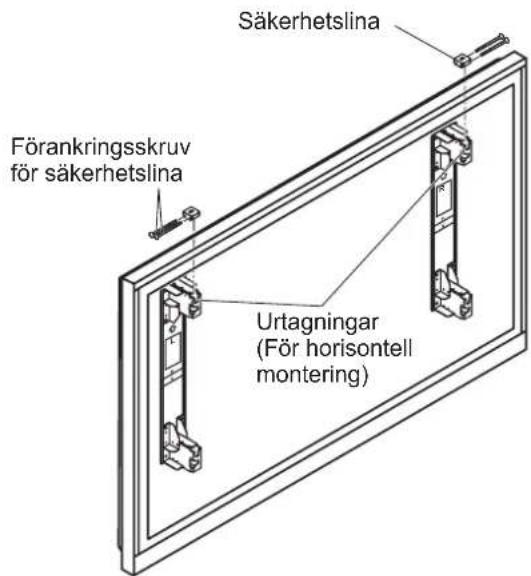

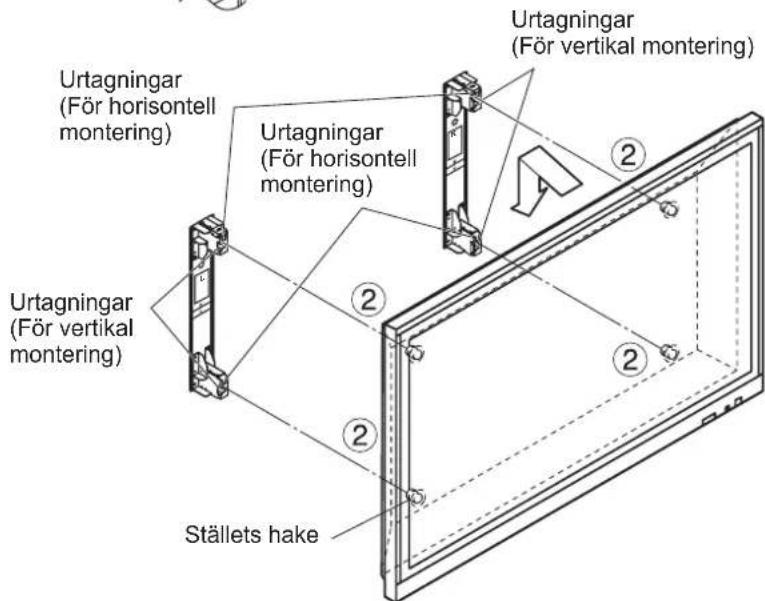

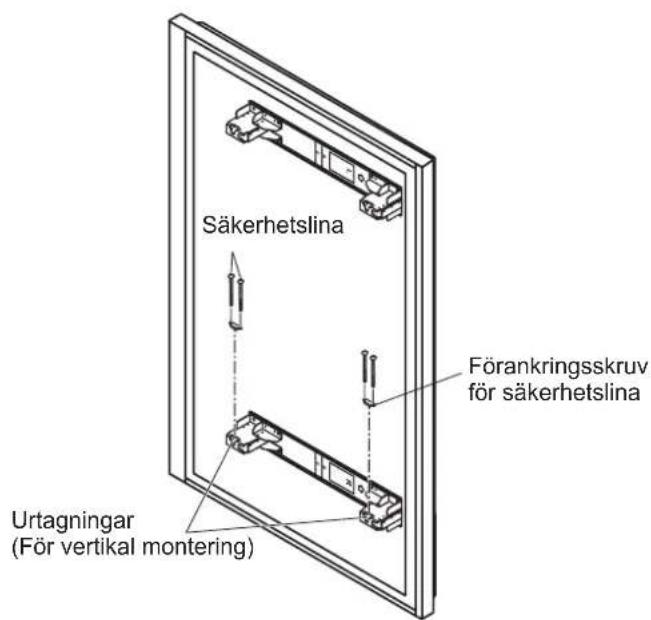

Ta bort förankringsskruven för säkerhetslinan, och ta bort säkerhetslinan. För in ställningshakarna (x4) på skärmen i spåren på väggmonteringshållarna, och sänk skärmen rakt ner.

Åtgärder vid installationen

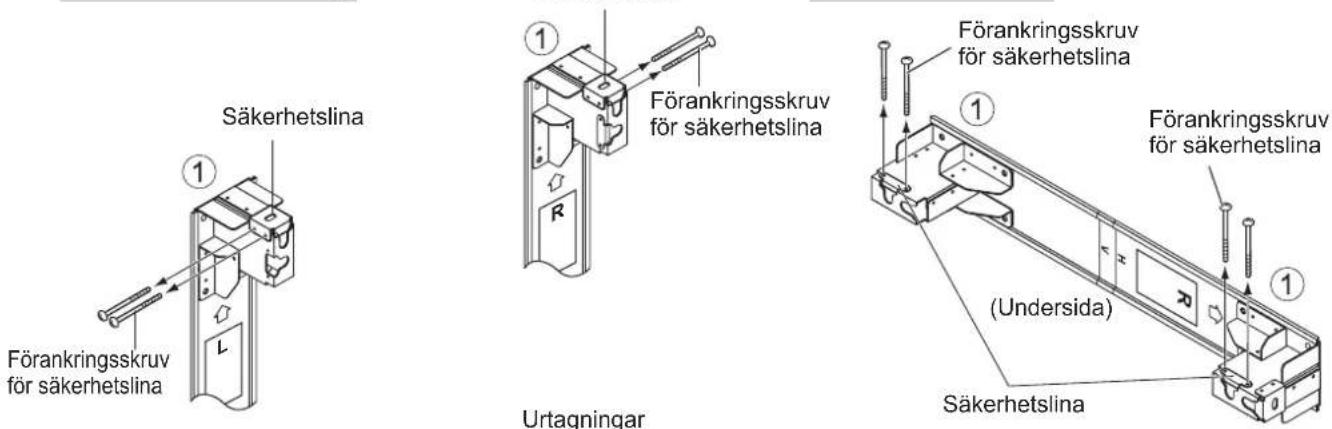

Fäst tidigare borttagna säkerhetslinor (x2) med hjälp av förankringsskruvarna.

Horisontell montering Vertikal montering

Observera

• Kontrollera att vänster och höger säkerhetslinor är åtdragna så att monitorn inte kan lossna från väggupphängningen.

• Lyft skärmen omkring 60 mm för att ta bort den.

ADVARSEL

Väggupphängningshållare (vertikal monteringstyp)
