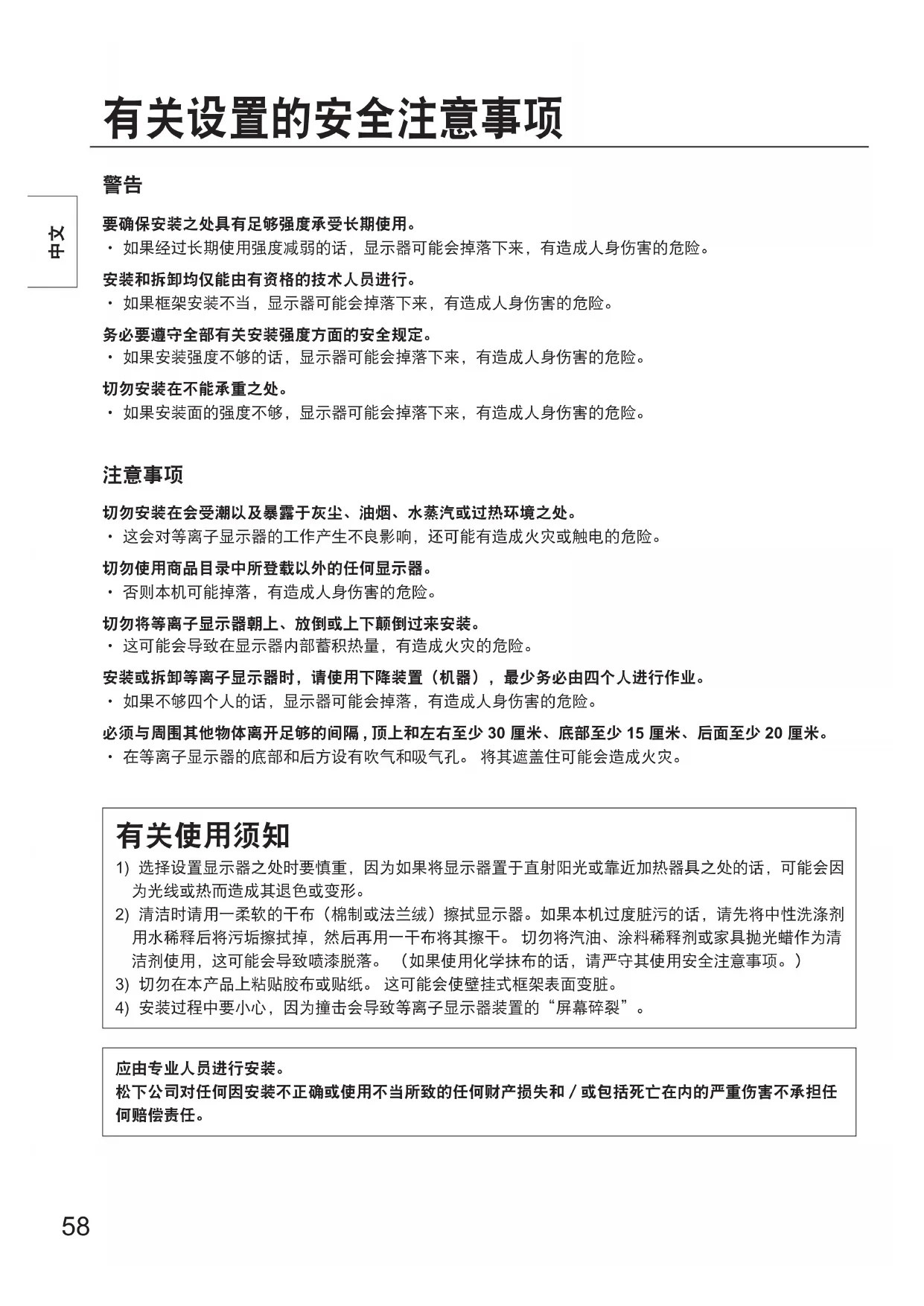

使能人及他的人危害物的损害来然防防止的用必保守的成之和、次的说

TY-WK103PV9 壁掛付金具（垂直取の付た型）

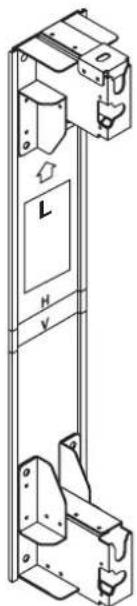

壁掛金具一組（L）（1個）

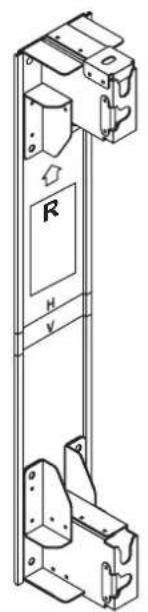

壁掛金具一組(R) (1個)

取の付け工事上の留意点

（縱型設置時）“L”與表示載在的方上側に、“R”與表示載在的方下側に那它取付はくさ。

要确保安装之处具有足够强度承受长期使用。

• 如果经过长期使用强度减弱的话，显示器可能会掉落下来，有造成人身伤害的危险。

安装和拆卸均仅能由有资格的技术人员进行。
- 如果框架安装不当，显示器可能会掉落下来，有造成人身伤害的危险。

务必要遵守全部有关安装强度方面的安全规定。
- 如果安装强度不够的话，显示器可能会掉落下来，有造成人身伤害的危险。

切勿安装在不能承重之处。

• 如果安装面的强度不够，显示器可能会掉落下来，有造成人身伤害的危险。

注意事项

切勿安装在会受潮以及暴露于灰尘、油烟、水蒸汽或过热环境之处。

• 这会对等离子显示器的工作产生不良影响，还可能有造成火灾或触电的危险。

切勿使用商品目录中所登载以外的任何显示器。

• 否则本机可能掉落，有造成人身伤害的危险。

切勿将等离子显示器朝上、放倒或上下颠倒过来安装。

• 这可能会导致在显示器内部蓄积热量，有造成火灾的危险。

安装或拆卸等离子显示器时，请使用下降装置（机器），最少务必由四个人进行作业。

• 如果不够四个人的话，显示器可能会掉落，有造成人身伤害的危险。

必须与周围其他物体离开足够的间隔，顶上和左右至少30厘米、底部至少15厘米、后面至少20厘米。

• 在等离子显示器的底部和后方设有吹气和吸气孔。将其遮盖住可能会造成火灾。

有关使用须知

1) 选择设置显示器之处时要慎重，因为如果将显示器置于直射阳光或靠近加热器具之处的话，可能会因为光线或热而造成其退色或变形。
2) 清洁时请用一柔软的干布（棉制或法兰绒）擦拭显示器。如果本机过度脏污的话，请先将中性洗涤剂用水稀释后将污垢擦拭掉，然后再用一干布将其擦干。切勿将汽油、涂料稀释剂或家具抛光蜡作为清洁剂使用，这可能会导致喷漆脱落。（如果使用化学抹布的话，请严守其使用安全注意事项。）
3）切勿在本产品上粘贴胶布或贴纸。这可能会使壁挂式框架表面变脏。
4）安装过程中要小心，因为撞击会导致等离子显示器装置的“屏幕碎裂”。

应由专业人员进行安装。

松下公司对任何因安装不正确或使用不当所致的任何财产损失和/或包括死亡在内的严重伤害不承担任何赔偿责任。

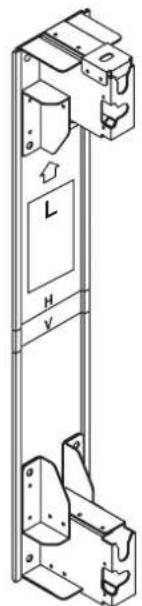

TY-WK103PV9 壁挂式框架（垂直安装型）

壁挂式框架

底座部分（左） （1件）

壁挂式框架

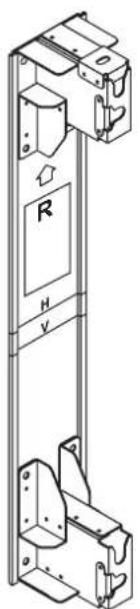

底座部分（右） （1件）

安装要领

• 壁挂式框架是供将等离子显示器安装到垂直墙壁上观赏而用。切勿将其用于除垂直墙壁安装以外的任何安装方式。
• 为确保等离子显示器正常、无故障工作，切勿将显示器安装在下列之处。

·灭火用喷水器或火灾/烟雾感测器附近
- 会产生振动或受到冲撞之处
- 高压电线或动力电源附近
- 会产生磁性、热、水蒸气或油烟之处附近
- 会接触到来自取暖设备热风之处
·会产生来自空调或其他机器的结露水滴之处

• 安装此壁挂式框架装置时，请根据墙壁类型使用相应的固定方法。
• 请用适合要固定框架处墙壁材质（钢筋、混凝土等）的公称直径为12毫米的市售螺丝。
• 固定时不要使安装螺钉或电源线与墙壁内部的任何金属接触。
• 将等离子显示器的电源线插头插到近旁的便于插拔之处的墙壁电源插座内。
• 确保通风通畅，以保证显示器周围的温度不会上升到 40^ C 以上。如果显示器内部没有充分的通风，会在显示器内部蓄积热量而可能会导致火灾。
• 将柔软的毛毯或布铺在地板上以免在组装和安装作业中等离子显示器和地板留下印迹或滑痕。
• 当将部件用螺丝固定时，要确保螺丝不要紧固不充分也不要使其紧固过度。
• 进行组装和安装作业或作业过程中移动时，要格外小心以确保安全。

1. 确认安装之处的强度。

① 壁挂式框架的重量约为25公斤。有关安装壁挂式框架上的等离子显示器的重量，请参阅等离子显示器的使用手册。

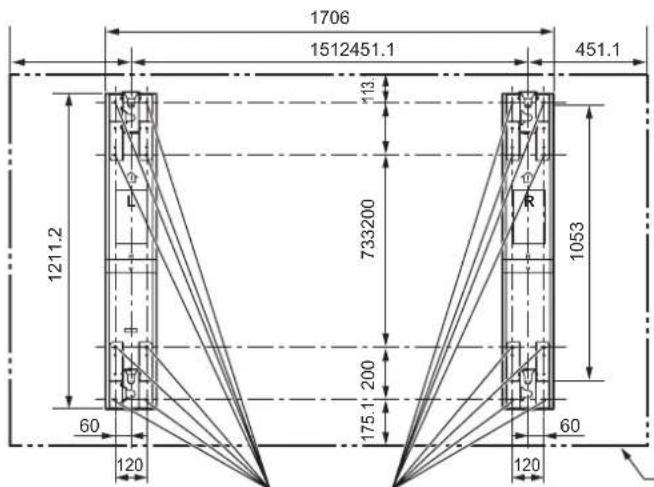

② 按照壁挂式框架的尺寸图纸确认16个安装点的墙壁强度，如果强度不够的话，请予以适当的加固。

墙壁安装孔（16点）

注意事项

• 壁挂式框架上有 16 个安装孔。

请务必将框架在 16个安装点均固定上。

• 有关安装等离子显示器时所使用的尺寸请参阅第63和64页。

等离子显示器外观尺寸

本机：毫米

2. 将壁挂式框架安装到墙壁上。

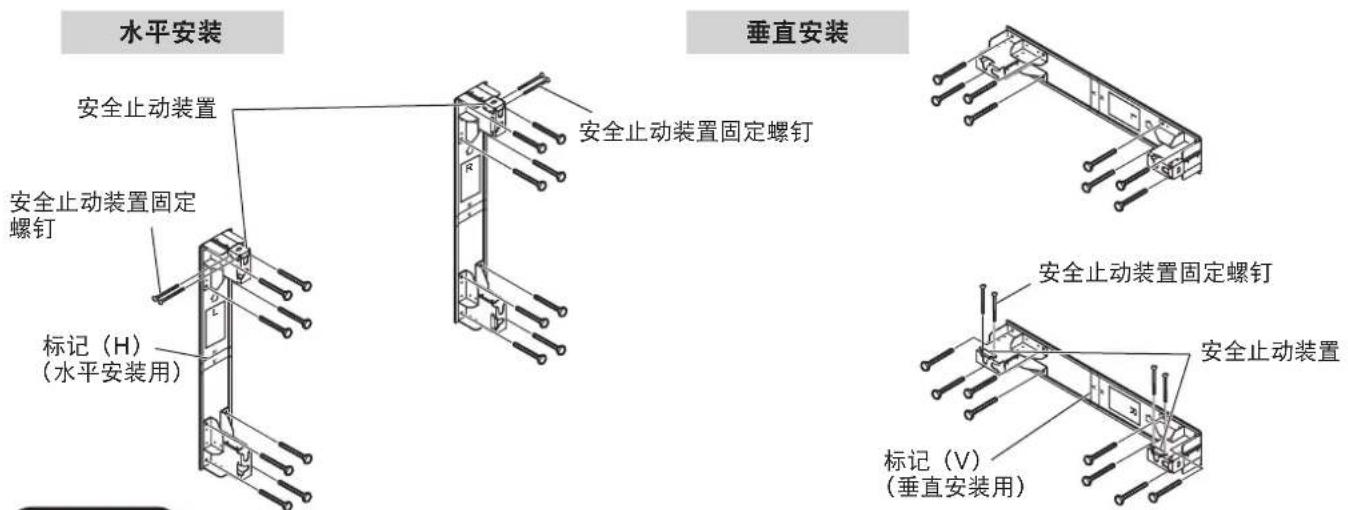

① 按照尺寸图纸确定用于将框架安装到墙壁上的孔的位置，然后将框架安装到墙壁上。
②（水平安装框架时）将壁挂式框架上所标记的箭头朝向上方进行安装。在左侧安装框架上标记有“L”一侧，在右侧安装标记有“R”一侧。

（垂直安装框架时）在上方安装框架上标记有“L”一侧，在下方安装标记有“R”一侧。

③ 使用公称直径为12毫米的市售螺栓或螺母来固定全部16个安装孔上的框架。

注意事项

• 请用适合墙壁材质的公称直径为 12 毫米的市售螺丝。
• 确认安装螺栓的强度，请使用具有足够强度的螺栓。

注意

• 这些标记表示等离子显示器的中线。
• 建议在等离子显示器后方至少留出 70 厘米的维修保养用空隙。

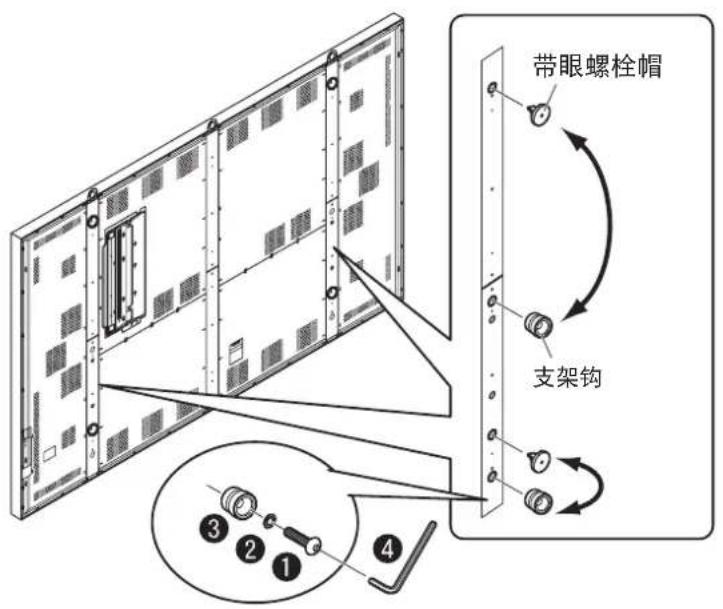

3. 准备好等离子显示器。

① 卸下后面板左右两侧的两个带眼螺栓帽 (× 4) 。
② 在取下带眼螺栓帽处安上支架钩。
③ 在取下支架钩处安上带眼螺栓帽。

①	平圆头内六角螺栓
②	弹簧垫圈
③	支架钩
④	内六角扳手（等离子显示器所附）

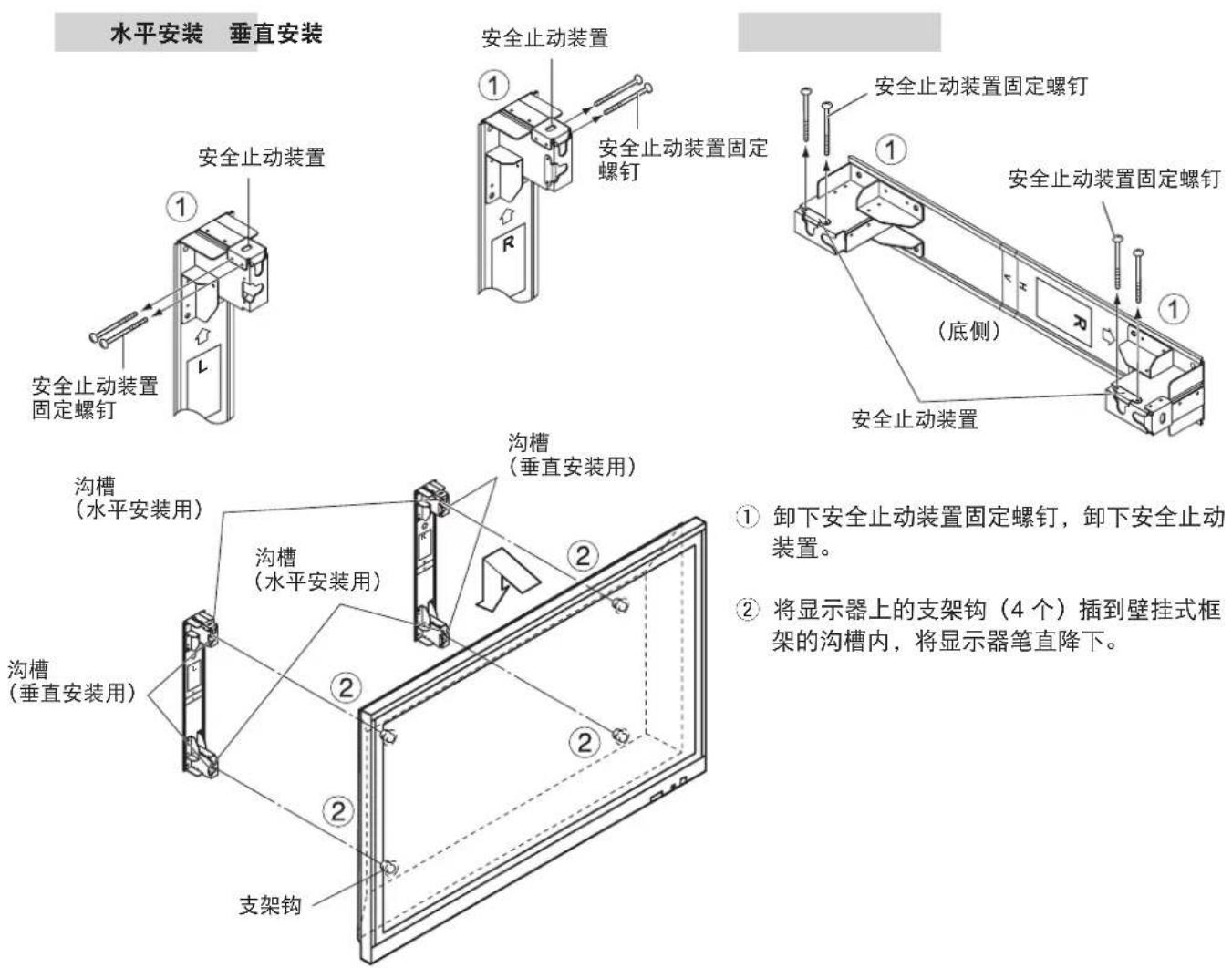

4. 将显示器安装到壁挂式框架上。

安装步骤

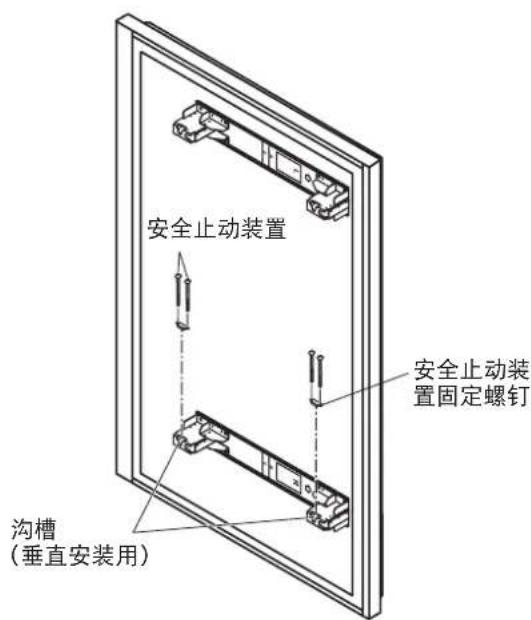

5. 固定显示器。

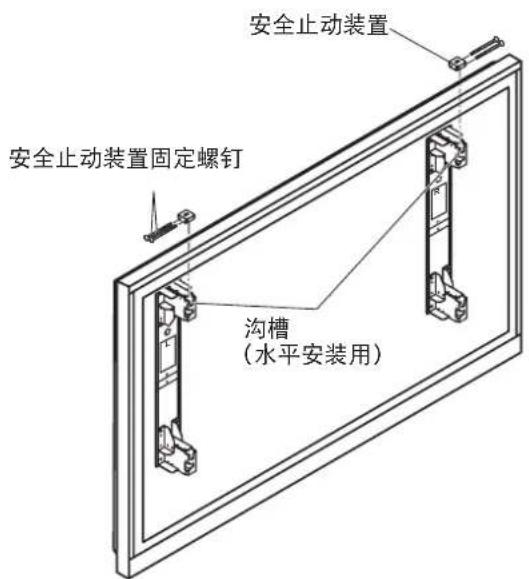

① 用安全止动装置固定螺钉牢固固定刚才卸下的安全止动装置（2个）。

水平安装 垂直安装

注意事项

• 务必拧紧左右安全止动装置，以防止显示器从壁挂式框架上掉落。

卸下显示器时

① 卸下安到壁挂式框架上的安全止动装置（2个）。
② 将显示器向上笔直抬起。

注意

• 要卸下显示器时，请将其抬起约60毫米。
