Produkttyp	Wandhalterung für Plasmafernseher
Marke	Panasonic
Modell	TYWK103PV9
Verwendung	Vertikale Wandmontage
Gewicht der Halterung	Ca. 25 kg
Wandbefestigungspunkte	16 Positionen
Art der Wandbefestigung	Bolzen Nenndurchmesser 12 mm (nicht im Lieferumfang)
Erforderlicher Abstand oben und an den Seiten	Mindestens 30 cm
Erforderlicher Abstand unten	Mindestens 15 cm
Erforderlicher Abstand hinten	Mindestens 20 cm
Maximale Umgebungstemperatur	40 °C
Empfohlene Anzahl Personen für die Installation	4 Personen
Pflege	Mit einem weichen, trockenen Tuch abwischen; bei Bedarf mit einem verdünnten neutralen Reinigungsmittel behandeln. Keine Lösungsmittel verwenden.
Sicherheit	Installation nur durch qualifiziertes Fachpersonal. Nicht in feuchten, staubigen oder übermäßig heißen Umgebungen installieren.
Mitgelieferte Teile	Wandhalterung Basis (L) und Basis (R), Innensechskant-Montageschrauben, Federringe, Sockelhalterungen (x4)

Häufig gestellte Fragen - TYWK103PV9 PANASONIC

Welche Art von Bolzen verwenden, um die Halterung an der Wand zu befestigen?

Verwenden Sie handelsübliche Bolzen mit einem Nenndurchmesser von 12 mm, die für den Wandtyp (Beton, Stahlkonstruktion usw.) geeignet sind.

Wie viele Personen werden für die Installation der Halterung benötigt?

Die Installation muss von mindestens vier Personen durchgeführt werden, um Sturz- oder Verletzungsrisiken zu vermeiden.

Welche Installationsvorsichtsmaßnahmen sind zu beachten?

Stellen Sie sicher, dass die Wand das Gesamtgewicht der Halterung und des Bildschirms tragen kann. Lassen Sie einen Abstand von mindestens 30 cm oben und an den Seiten, 15 cm unten und 20 cm hinten für die Belüftung. Vermeiden Sie feuchte oder staubige Orte.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch (Baumwolle oder Flanell). Bei starker Verschmutzung leicht mit einer verdünnten Lösung aus neutralem Reinigungsmittel befeuchten und dann mit einem trockenen Tuch abwischen. Verwenden Sie niemals Benzin, Verdünner oder Wachs.

Ist die Halterung mit allen Panasonic-Fernsehern kompatibel?

Nein, dieses Modell TYWK103PV9 ist speziell für bestimmte Panasonic-Plasmabildschirme ausgelegt. Überprüfen Sie die Bedienungsanleitung Ihres Fernsehers auf Kompatibilität.

Kann ich die Halterung selbst installieren?

Die Installation durch einen Fachmann ist unerlässlich, um die Sicherheit zu gewährleisten. Eine unsachgemäße Installation kann zum Herunterfallen des Bildschirms führen und schwere Verletzungen verursachen.

Welches Werkzeug wird mit der Halterung geliefert?

Die Halterung wird mit den linken und rechten Basen, Innensechskant-Montageschrauben, Federringen und Sockelhalterungen geliefert. Der Inbusschlüssel wird mit dem Plasma-Bildschirm geliefert, nicht mit der Halterung.

Besteht die Gefahr einer Überhitzung, wenn der Belüftungsraum unzureichend ist?

Ja, eine unzureichende Belüftung kann zu Wärmestau und Brand führen. Halten Sie die angegebenen Mindestabstände strikt ein.

Wie entferne ich den Bildschirm nach der Installation von der Halterung?

Schrauben Sie die beiden Sicherheitsnasen an den Halterungen ab, heben Sie dann den Bildschirm etwa 60 mm gerade an, um ihn von den Halterungen zu lösen.

Was ist das maximale Gewicht, das diese Halterung tragen kann?

Das Gewicht der Halterung selbst beträgt ca. 25 kg. Das Gewicht des Plasma-Bildschirms ist in dessen Anleitung zu prüfen. Die Wand muss für das Gesamtgewicht geeignet sein.

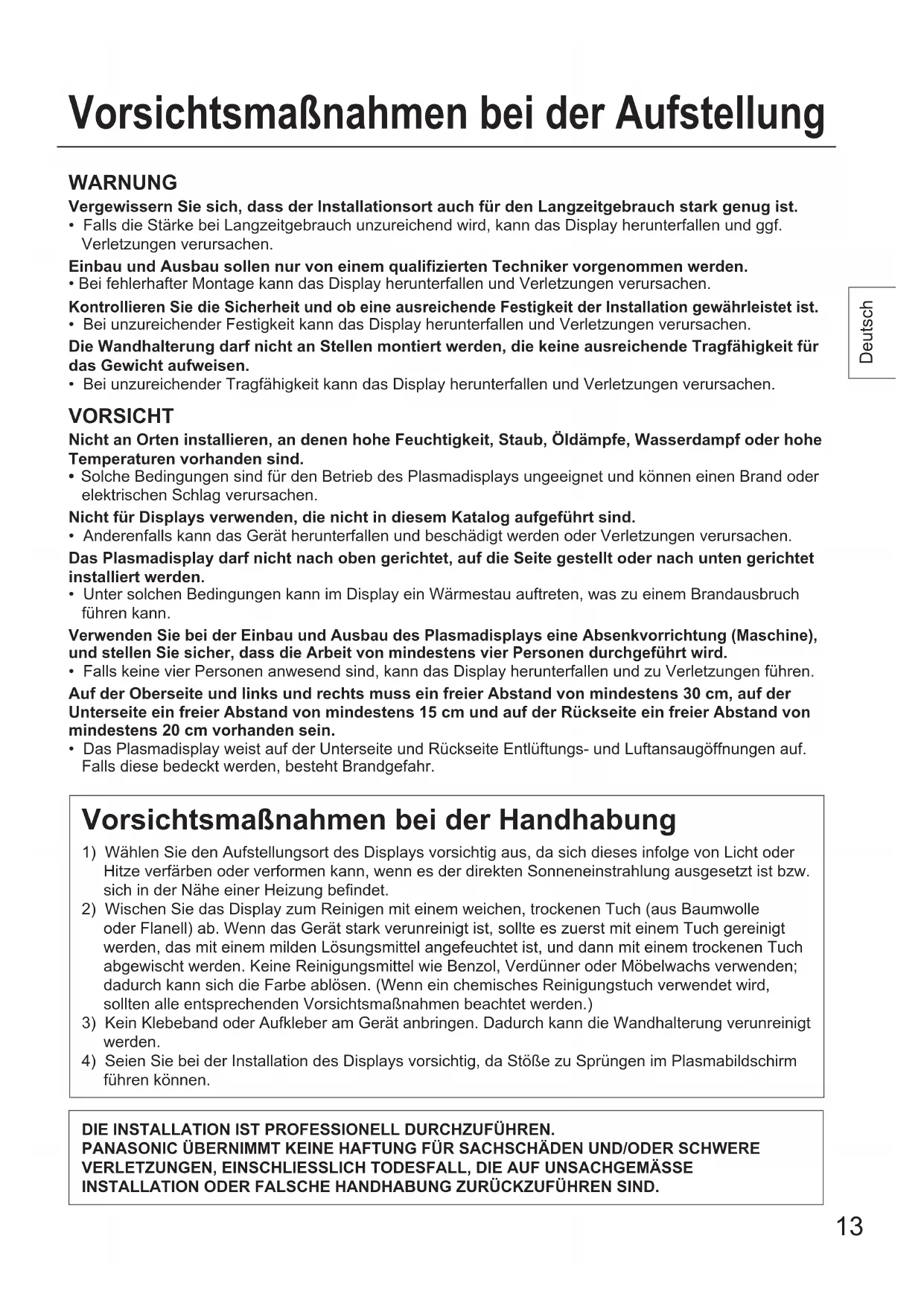

BEDIENUNGSANLEITUNG TYWK103PV9 PANASONIC

Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

• Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen.
  Einbau und Ausbau sollen nur von einem qualifizierten Techniker vorgenommen werden.
• Bei fehlerhafter Montage kann das Display herunterfallen und Verletzungen verursachen.
  Kontrollieren Sie die Sicherheit und ob eine ausreichende Festigkeit der Installation gewährleistet ist.
• Bei unzureichender Festigkeit kann das Display herunterfallen und Verletzungen verursichen.
  Die Wandhalterungarf nicht an Stellen montiert werden, die keine ausreichende Tragfähigkeit fur das Gewicht aufweisen.
• Bei unzureichender Tragfähigkeit kann das Display herunterfallen und Verletzungen verursachen.

VORSICHT

Nicht an Orten installmenten, an denen hohe Feuchtigkeit, Staub, Oldampfe, Wasserdampf oder hohe Temperaturen vorhanden sind.
- Solche Bedingungen sind für den Betrieb des Plasmadisplays ungeeignet und können einen Brand oder elektrischen Schlag verursachen.
Nicht für Displays verwenden, die nicht in diesen Katalog aufgeführrt sind.
- Anderenfalls kann das Gerät herunterfallen und beschädigt werden oder Verletzungen verursachen.
Das Plasmadisplayarficht nach onen gerichtet,auf die Seite gestellt oder nach unten gerichtet installiert werden.
- Unter solchen Bedingungen kann im Display ein Wärnestau auftreten, was zu einem Brandausbruch führen kann.
Verwenden Sie bei der Einbau und Ausbau des Plasmadisplays eine Absenkvorrichtung (Maschine), und stellen Sie safer, dass die Arbeit von mindestens vier Personen durchgeführt wird.
- Falls keine vier Personen anwesend sind, kann das Display herunterfallen und zu Verletzungen führen.
Auf der Oberseite und links und rechts muss ein freier Abstand von mindestens 30~cm , auf der Unterseite ein freier Abstand von mindestens 15~cm und auf der Rückseite ein freier Abstand von mindestens 20~cm vorhanden sein.
- Das Plasmadisplay weist auf der Unterseite und Rückseite Entlüftungs- und Luftansaugöffnungen auf. Falls diese bedeckt werden, besteht Brandgebung.

Vorsichtsmaßnahmen bei der Handhabung

1) Wahlen Sie den Aufstellungsort des Displays vorsichtig aus, da sich diese insfolge von Licht oder Hitze verfüllen oder verformen kann, wenn es der direkten Sonneneinstrahlung ausgesetzt ist bzw. sich in der Höhe einer Heizung befindet.
2) Wischen Sie das Display zum Reinigen mit einem weichen, trockenen Tuch (aus Baumwolle oder Flanell) ab. Wenn das Gerät stark verunreinigt ist, sollte es zuerst mit einem Tuch gereinigt werden, das mit einem milden Lösungsmittel angefeucht ist, und dann mit einem trockenen Tuch abgewischt werden. Keine Reinigungsmittel wie Benzol, Verdünner oder Möbelwachs verwenden; dadurch kann sich die Farbe ablösen. (Wenn ein chemisches Reinigungstuch verwendet wird, sollenn alle entsprechenden Vorsichtsmaßnahmen beachtet werden.)
3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden.
4) Seien Sie bei der Installation des Displays vorsichtig, da Stöße zu Sprüngen im Plasmabildschirm führen können.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFUHREN.
PANASONIC ÜBERNIMMT KEINE HAFTUNG FÜR SACHSCHÄDEN UND/ODER SCHWERE VERLETZUNGEN, EINSCHLIESSLICH TODESFALL, DIE AUF UNSACHGEMÄsse INSTALLATION ODER FALSCHE HANDHABUNG ZURÜCKZUFUHREN SIND.

TY-WK103PV9 Wandhalterung (Typ für vertikale Anbringung)

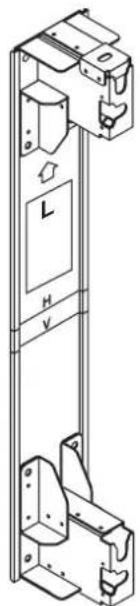

Wandhalterung Basiseinheit (L) (1)

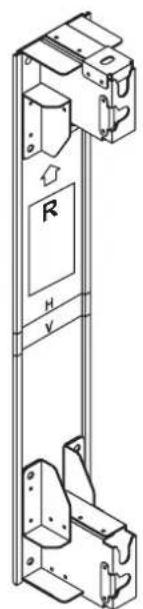

Wandhalterung Basiseinheit (R) (1)

Installationshinweise

Die Wandhalterung ist fur die Installation des Plasmadisplays an einer vertikalen Wand vorgesehen. Sie darf nicht fur die Installation an einer nicht vertikalien Wand verwendet werden.
- Um einen störungsfreien Betrieb zu gewährleisten, damit das Plasmadisplay nicht an folgenden Ortens installiert werden.

• In der Höhe von Sprinkleranlagen oder Feuer-/Rauchdetektoren.
  An Orten, an denen Vibrationen oder Stöse aufreten können.
• In der Höhe von Hochspannungsleitungen oder Stromversorgungsanlagen.

• Neben Quellen von Magnetismus. Hitze, Wasserdampf und Ruß.
  An Orten, an denen warne Luft von Heizgeräten ausgeblasen wird.
  An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Geräb bilden kann.

• Für die Struktur und das Material am Installationsort muss eine geeignete Installationsmethode angewendet werden.

• Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 12 mm, die dem Wandmaterial (Stahlrahmen, Beton etc.) angemessen sind, an dem Sie die Halterung anbringen.
  Die Halterung so anbringen, dass die Schrauben, das Netzkabel oder Metall in der Wand sich nicht berühren.
  SchlieBen Sie das Netzkabel des Plasmadisplays an einer in der Nane befindlichen Wandsteckdose an.
• Es muss für eine ausreichende Raumbelüfung gesorgt werden, so dass die Temperatur in der Höhe des Displays nicht auf über 40^ ansteigt. Bei unzureichender Luftzirkulation kann ein Wärnestau im Display auftreten, so daß die Gefahr eines Brandausbruchs vorhanden ist.
• Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit das Plasmadisplay und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden.
• Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden.
• Achten Sie auf die Sicherheit in ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten durchführten oder sich bei diesen Arbeiten bewegen.

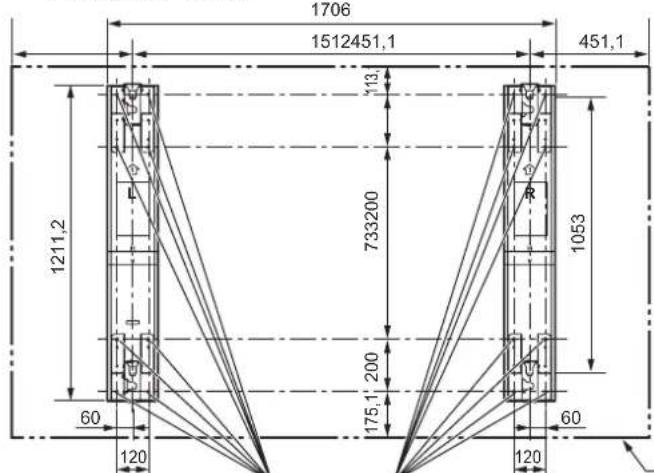

1. Überprüfen Sie die Tragfähigkeit der Installationsstelle.

① Das Gewicht der Wandhalterung beträgt ungebär 25 kg. Das Gewicht des Plasmadisplays, das an der Wandhalterung befestigt ist, entnehmer Sieitte der Bedienungsanleitung des Plasmadisplays.
② Überprüfen Sie die Stärke der Wand an den 16 Befestigungsstellen, indem Sie auf die Maßzeichnung der Wandhalterung Bezugnehmen, und sorgen Sie für ausreichende Armierung, falls die Stärke der Wand nicht ausreichen soll.

Befestigungslöcher (16 Stellen)

Vorsicht

Die Wandhalterung weist an 16 Stellen Befestigungslöcher auf. Befestigen Sie jeder Halterung an allen 16 Stellen.
* Detaillerte Abmessungen für die Aufstellung des Plasmadisplays finden Sie auf Seite 63 und 64.

Außenabmessungen des Plasmadisplays

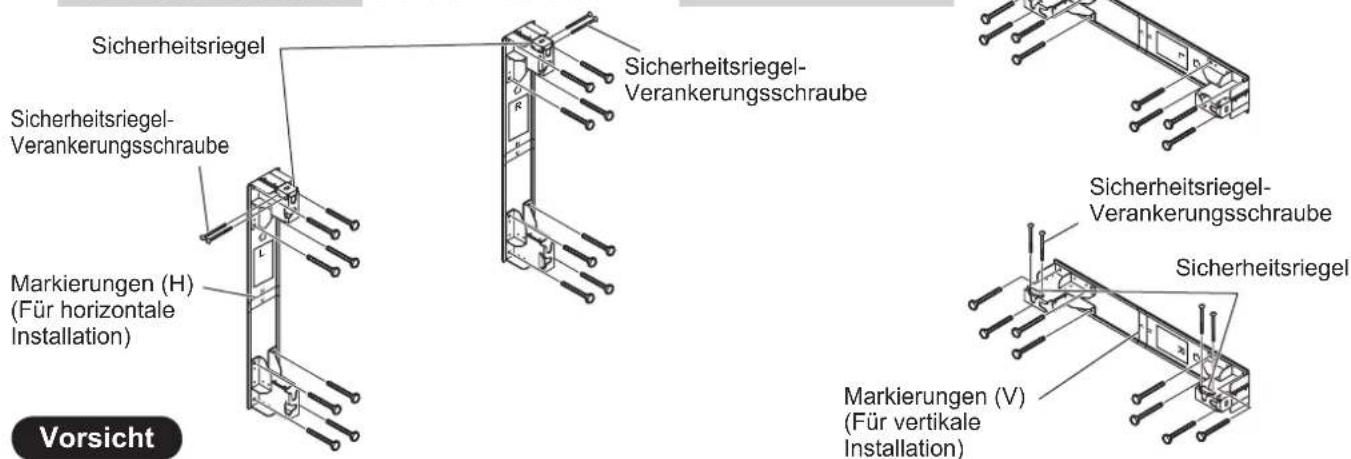

2. Bringen Sie die Wandhalterung an der Wand an.

① Machen Sie, basierend auf der Maßzeichnung, die Position der LÖcher ausfindig, die für die Befestigung der Halterungen an der Wand verwendet werden sollen, und montieren Sie die Halterungen an der Wand.
(2) (Bei waagerechter Installation der Halterungen) Montieren Sie die Wandhalterungen so, dass die auf den Halterungen befindlichen Pfeile nach oben zeigen. Montieren Sie die mit „L“ markierte Halterung auf der linken Seite und die mit „R“ markierte Halterung auf der rechten Seite.

(Be vertikaler Installation der Halterungen) Montieren Sie die mit „L“ markierte Halterung auf der Oberseite und die mit „R“ markierte Halterung auf der Unterseite.

③ Verwenden Sie im Fachhandel erhältliche Schrauben oder Muttern mit einem Nenndurchmesser von 12 mm, um die Halterungen an allen 16 Montagelöchern zu sichern.

Horizontale Installation Vertikale Installation

• Verwenden Sie im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 12 mm, die für das verwendete Wandmaterial geeignet sind.
• Überprüfen Sie die Stärke der Montageschrauben, und verwenden Sie Schrauben von ausreichender Stärke.

Hinweis

Die Markierungen zeigen die Mittellinie des Plasmadispays an.
- Lassen Sie zu Wartungszwecken einen Mindestabstand von 70 cm hinter dem Plasmadisplay.

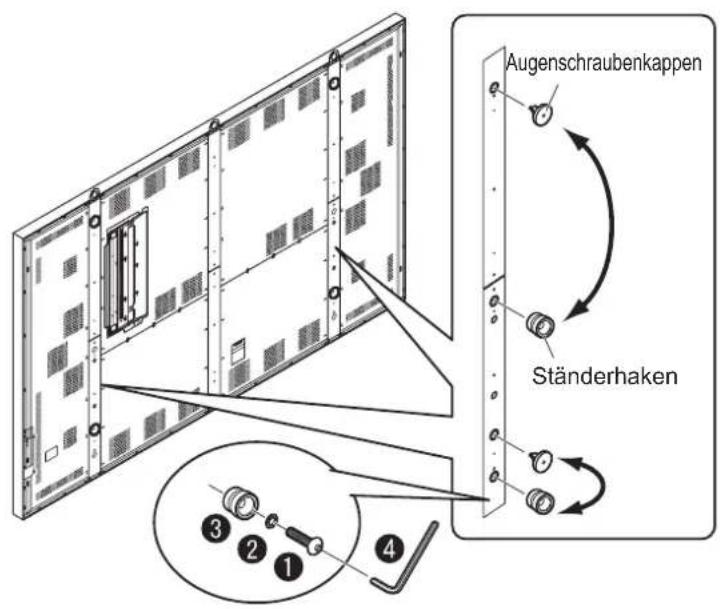

3. Bereiten Sie das Plasmadisplay vor.

① Entfernen Sie die Augenschraubenkappen (x4) auf der linken und rechten Seite der Rückwand.
② Befestigen Sie die Ständerhaken an den Stellen, von denen die Augenschraubenkappen entfernt wurden.
③ Befestigen Sie die Augenschraubenkappen immer, wenn Sie die Ständerhaken ausdrehen.

1	Innensechskantschrauben
2	Federscheibe
3	Ständerhaken
4	Inbusschlüssel (mit dem Plasmadisplay mitgeliefert)

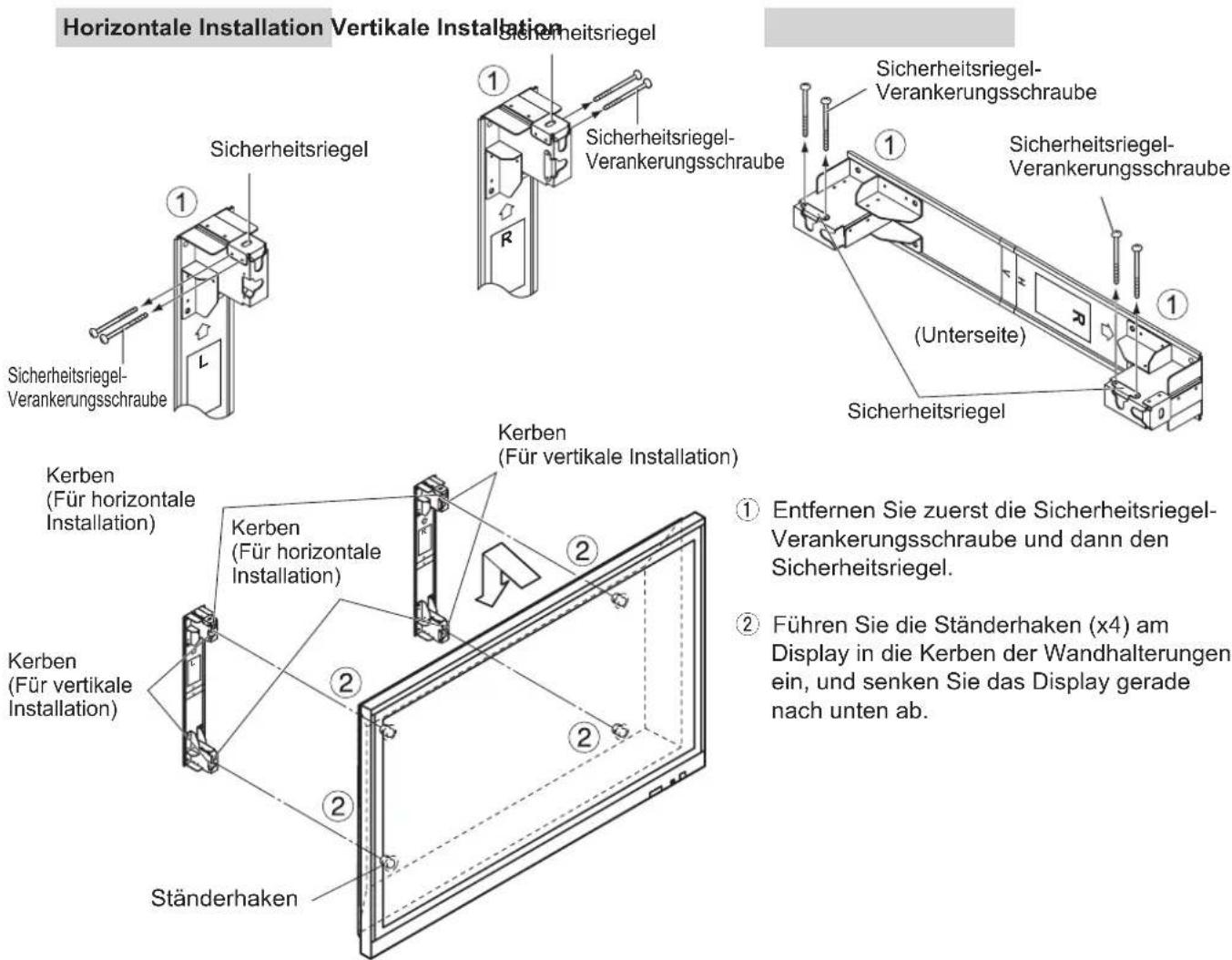

4. Montieren Sie das Display an der Wandhalterung.

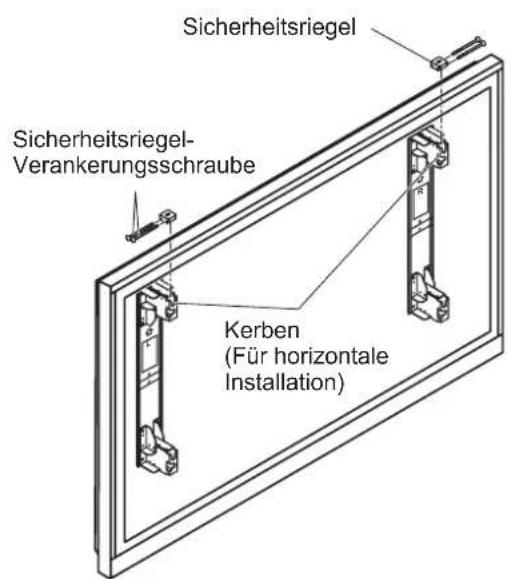

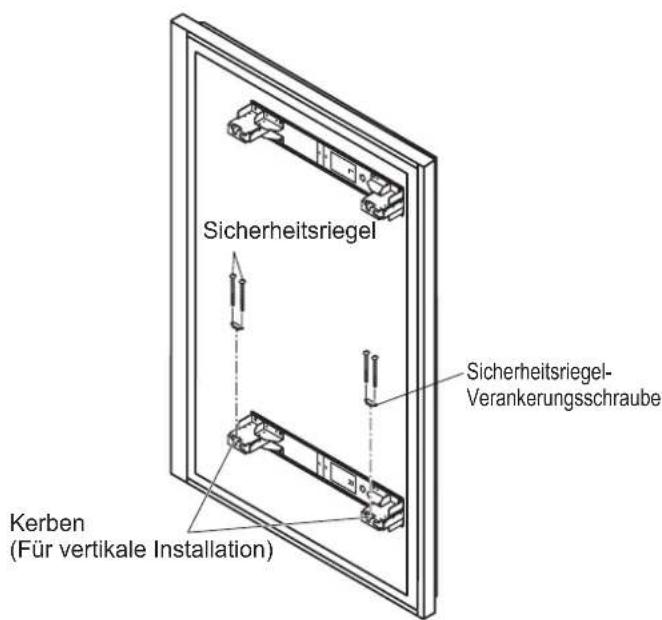

5. Sichern Sie das Display.

① Ziehen Sie die vorher entfernten Sicherheitsriegel (x2) gut mit den Sicherheitsriegel-Verankerungsschrauben fest.

Horizontale Installation Vertikale Installation

Vorsicht

Ziehen Sie den linke und rechte Sicherungsriegel gut fest, damit sich das Display nicht von der Wandhalterung lõst.

Abnehmen des Displays

① Entfernen Sie die Sicherheitsriegel (x2), die an den Wandhalterungen befestigt wurden.
② Heben Sie das Display jersey nach oben.

Hinweis

Um das Display abzunehmen, haben Sie es um ca. 60~mm an.
