TYWK103PV9 - Televisie PANASONIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandsteun voor plasma televisie
Merk	Panasonic
Model	TYWK103PV9
Gebruik	Verticale wandmontage
Gewicht van de steun	Ongeveer 25 kg
Bevestigingspunten aan de muur	16 plaatsen
Type wandbevestiging	Bouten nominale diameter 12 mm (niet meegeleverd)
Vereiste afstand boven en aan de zijkanten	minimaal 30 cm
Vereiste afstand onder	minimaal 15 cm
Vereiste afstand achter	minimaal 20 cm
Maximale omgevingstemperatuur	40 °C
Aanbevolen aantal personen voor installatie	4 personen
Onderhoud	Afvegen met een zachte, droge doek; indien nodig een verdund neutraal wasmiddel gebruiken. Gebruik geen oplosmiddelen.
Veiligheid	Installatie door een gekwalificeerde professional verplicht. Niet installeren op vochtige, stoffige plaatsen of plaatsen blootgesteld aan overmatige hitte.
Meegeleverde onderdelen	Wandsteun Basis (L) en Basis (R), inbusschroeven, veerringen, voetklemmen (x4)

Veelgestelde vragen - TYWK103PV9 PANASONIC

Welk type bouten moet ik gebruiken om de steun aan de muur te bevestigen?

Gebruik in de handel verkrijgbare bouten met een nominale diameter van 12 mm, geschikt voor het muurtype (beton, staalconstructie, enz.).

Hoeveel personen zijn nodig om de steun te installeren?

De installatie moet door ten minste vier personen worden uitgevoerd om val- of letselrisico te voorkomen.

Welke installatievoorzorgsmaatregelen moeten worden genomen?

Zorg ervoor dat de muur het totale gewicht van de steun en het scherm kan dragen. Laat minimaal 30 cm ruimte boven en aan de zijkanten, 15 cm onder en 20 cm achter voor ventilatie. Vermijd vochtige of stoffige plaatsen.

Hoe reinig ik de wandsteun?

Gebruik een zachte, droge doek (katoen of flanel). Indien erg vuil, licht bevochtigen met een verdunde oplossing van neutraal wasmiddel en vervolgens afnemen met een droge doek. Gebruik nooit benzine, thinner of was.

Is de steun compatibel met alle Panasonic tv's?

Nee, dit model TYWK103PV9 is speciaal ontworpen voor bepaalde Panasonic plasma schermen. Raadpleeg de handleiding van uw tv om de compatibiliteit te controleren.

Kan ik de steun zelf installeren?

Installatie door een professional is essentieel voor de veiligheid. Een slechte installatie kan leiden tot het vallen van het scherm en ernstig letsel veroorzaken.

Welke gereedschappen worden meegeleverd met de steun?

De steun wordt geleverd met linker- en rechterbasis, inbusschroeven, veerringen en voetklemmen. De inbussleutel wordt bij het plasma scherm geleverd, niet bij de steun.

Bestaat er risico op oververhitting als de ventilatieruimte onvoldoende is?

Ja, onvoldoende ventilatie kan warmteophoping en brand veroorzaken. Houd u strikt aan de aangegeven minimale afstanden.

Hoe verwijder ik het scherm van de steun na installatie?

Draai de twee veiligheidsschroeven op de steunen los, til het scherm vervolgens recht omhoog ongeveer 60 mm om het van de klemmen los te maken.

Wat is het maximale gewicht dat deze steun kan dragen?

Het gewicht van de steun zelf is ongeveer 25 kg. Het gewicht van het plasma scherm moet worden gecontroleerd in de eigen handleiding. De muursterkte moet geschikt zijn voor het totale gewicht.

GEBRUIKSAANWIJZING TYWK103PV9 PANASONIC

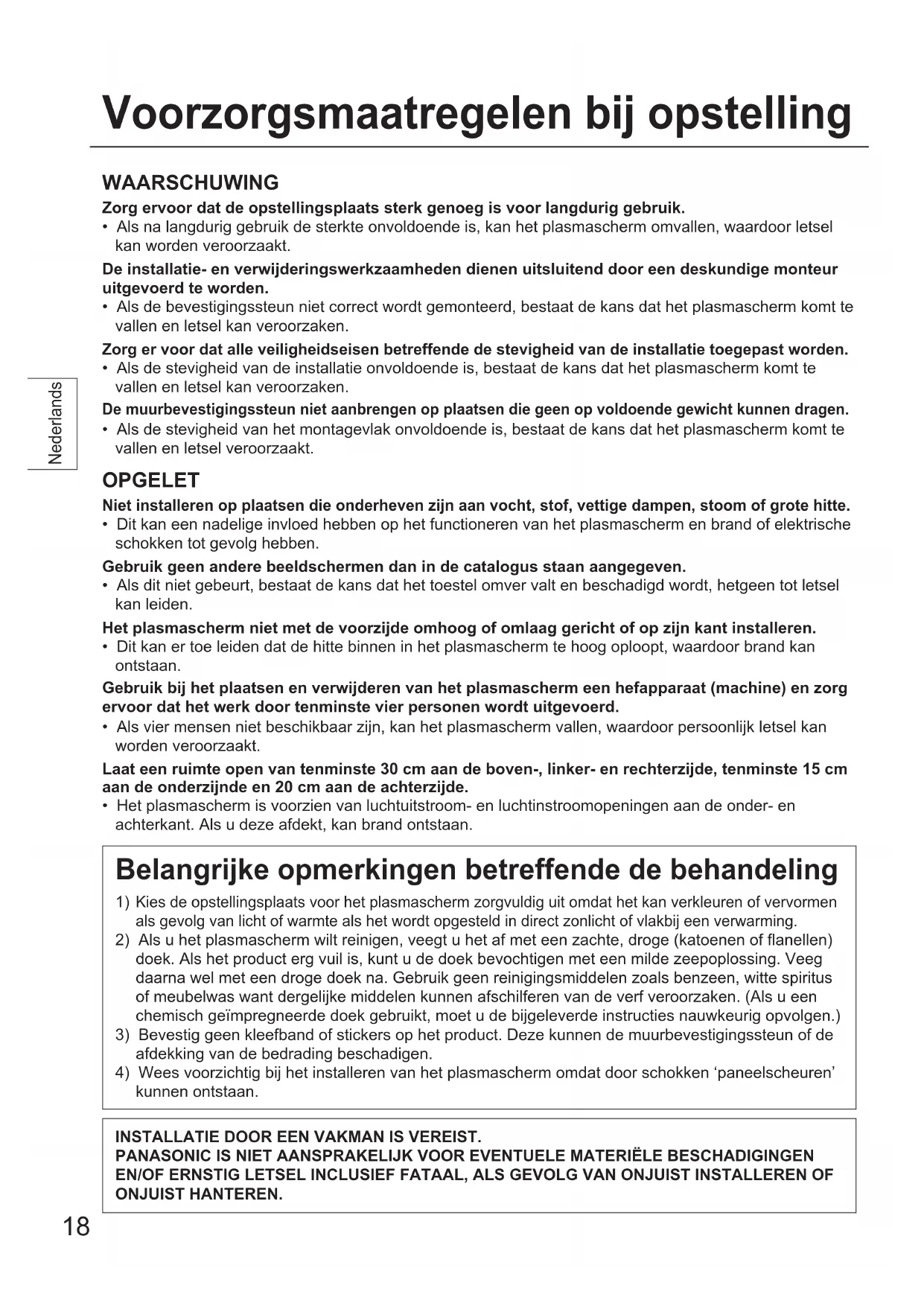

Voorzorgsmaatregelen bij opstelling

WAARSCHUWING

Zorg ervoor dat de opstellingsplaats sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm omvallen, waardoor letsel kan worden veroorzaakt.

De installatie- en verwijderingswerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

• Als de bevestigingssteun niet correct wordt gemonteerd, bestaat de kans dat het plasmascherm komt te vallen en letsel kan veroorzaken.

Zorg ervoor dat alle veiligheidseisen betreffende de stevigheid van de installatie toegepast worden.

• Als de stevigheid van de installatie onvoldoende is, bestaat de kans dat het plasmascherm komt te vallen en letsel kan veroorzaken.

De muurbevestigingssteun niet aanbrengen op plaatsen die geen voldoende gewicht kunnen dragen.

• Als de stevigheid van het montagevlak onvoldoende is, bestaat de kans dat het plasmascherm komt te vallen en letsel veroorzaakt.

OPGELET

Niet installeren op plaatsen die onderhevig zijn aan vocht, stof, vettige dampen, stoom of grote hitte.

• Dit kan een nadelige invloed hebben op het functioneren van het plasmascherm en brand of elektrische schokken tot gevolg hebben.

Gebruik geen andere beeldschermen dan in de catalogus staan aangegeven.

• Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot letsel kan leiden.

Het plasmascherm niet met de voorzijde omhoog of omlaag gericht of op zijn kant installeren.

• Dit kan ertoe leiden dat de hitte binnen in het plasmascherm te hoog oploopt, waardoor brand kan ontstaan.

Gebruik bij het plaatsen en verwijderen van het plasmascherm een hefapparaat (machine) en zorg ervoor dat het werk door ten minste vier personen wordt uitgevoerd.

• Als vier mensen niet beschikbaar zijn, kan het plasmascherm vallen, waardoor persoonlijk letsel kan worden veroorzaakt.

Laat een ruimte open van ten minste 30 cm aan de boven-, linker- en rechterzijde, ten minste 15 cm aan de onderzijde en 20 cm aan de achterzijde.

• Het plasmascherm is voorzien van luchtuitstroom- en luchtinstroomopeningen aan de onder- en achterkant. Als u deze afdekt, kan brand ontstaan.

Belangrijke opmerkingen betreffende de behandeling

1) Kies de opstellingsplaats voor het plasmascherm zorgvuldig uit omdat het kan verkleuren of vervormen als gevolg van licht of warmte als het wordt opgesteld in direct zonlicht of vlakbij een verwarming. 2) Als u het plasmascherm wilt reinigen, veegt u het af met een zachte, droge (katoenen of flanellen) doek. Als het product erg vuil is, kunt u de doek bevochtigen met een milde zeepoplossing. Veeg daarna wel met een droge doek na. Gebruik geen reinigingsmiddelen zoals benzeen, witte spiritus of meubelwas, want dergelijke middelen kunnen afslijten van de verf veroorzaken. (Als u een chemisch geïmpregneerde doek gebruikt, moet u de bijgeleverde instructies nauwkeurig opvolgen.) 3) Bevestig geen kleefband of stickers op het product. Deze kunnen de muurbevestigingssteun of de afdekking van de bedrading beschadigen. 4) Wees voorzichtig bij het installeren van het plasmascherm omdat door schokken 'paneelscheuren' kunnen ontstaan.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

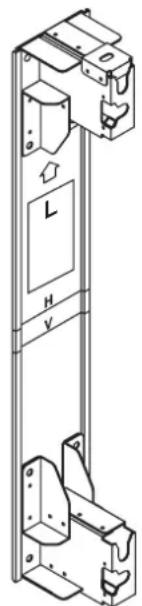

TY-WK103PV9 Muurbevestigingssteun (voor verticale montage)

Muurbevestigingssteun Muursteen (L) (1)

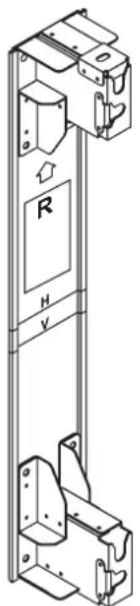

Muurbevestigingssteun Muursteen (R) (1)

Belangrijke punten bij installatie

• De muurbevestigingssteun dient voor gebruik van het plasmascherm voor kijkdoeleinden aan een verticale muur. Gebruik deze niet voor installatie van een ander type dan verticale muurinstallatie.
• Om verzekerd te zijn van een correct en probleemloos functioneren van het plasmaschema, dient dit niet op een van de volgende plaatsen geïnstalleerd te worden.
• In de buurt van brandblusapparatuur of vuur/rookdetectors.
• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen van magnetisme, warmte, waterdamp of roet.
• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.
• Daar waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen.
• De installatiemethode dient geschikt te zijn voor de structuur en de gebruikte materialen op de plaats van de installatie.
• Gebruik in de handel verkrijgbare bouten met een nominale diameter van 12 mm, die geschikt zijn voor het wandmateriaal (stalen frame, beton, enz.) waarop u de beugel monteert.
• Let erop dat er geen contact is tussen eventuele metalen onderdelen in de muur en de bevestigingsschroeven of het netsnoer.
• Steek de stekker van het plasmascherm in een stopcontact voorzien van randaarde dat dicht bij en goed toegankelijk is.
• Zorg voor voldoende ventilatie zodat de temperatuur rond het plasmascherm niet hoger wordt dan 40 °C. Als de luchtcirculatie binnen in het plasmascherm niet voldoende is, bestaat de kans dat de temperatuur in het plasmascherm te hoog oploopt, waardoor brand kan ontstaan.
• Leg een zachte deken of doek op de vloer zodat het plasmascherm en de vloer niet worden beschadigd tijdens het monteren en opstellen.
• Let er bij het vastdraaien van de schroeven en bouten op dat deze niet onvoldoende strak, maar ook niet te strak worden aangedraaid.
• Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden.

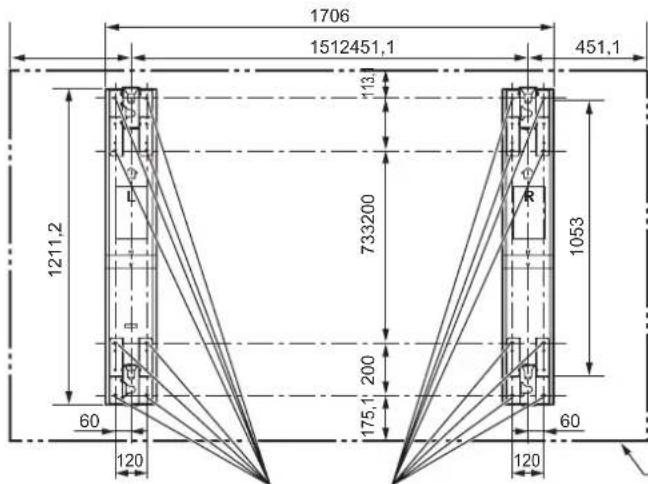

1. Controleer de stevigheid van de montagepunten.

① Het gewicht van de muurbevestigingssteun is ongeveer 25 kg. Raadpleeg de bedieningshandleiding van het plasmascherm voor het gewicht van het plasmascherm bevestigd aan de muurbevestigingssteun. ② Controleer de sterkte van de muur op de 16 bevestigingsplaatsen door de maattekening van de muurbevestigingssteun te raadplegen en zorg voor voldoende versterking indien de sterkte onvoldoende is.

Muurmontagegaten (16 punten) Eenheden: mm

Let op

In de muurbevestigingssteun zitten op 16 plaatsen bevestigingsgaten. Zorg ervoor dat iedere steun op alle 16 plaatsen wordt bevestigd. * Raadpleeg pagina 63 en 64 voor de exacte afmetingen die gelden voor het ophangen van het plasmascherm.

Buitenafmetingen van het plasmascherm

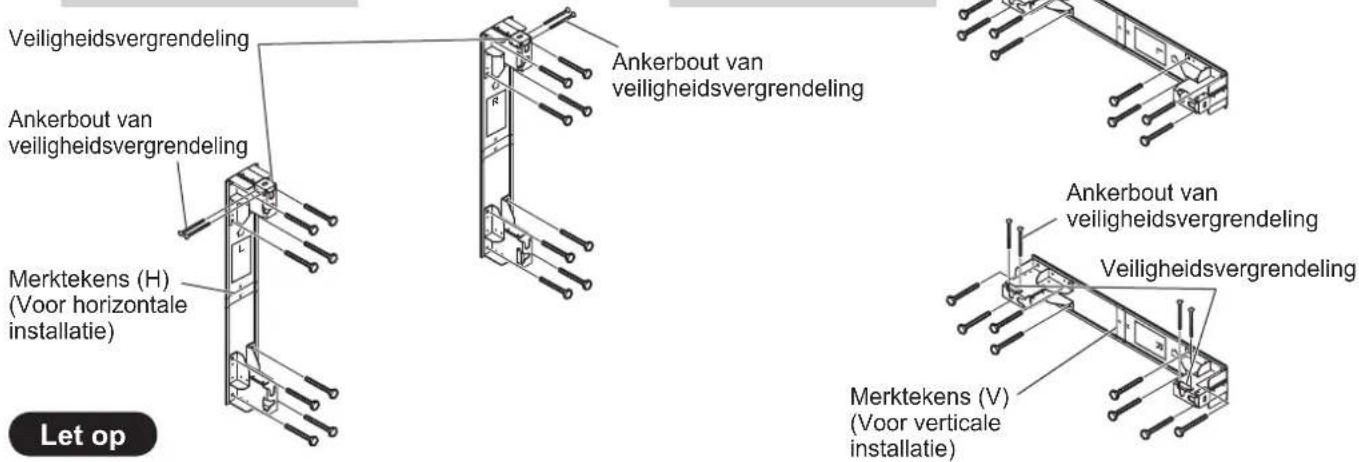

2. Bevestig de muurbevestigingssteun aan de muur.

① Bepaal aan de hand van de maattekening de plaats van de gaten die gemaakt moeten worden om de steunen aan de muur te bevestigen, en bevestig daarna de steunen aan de muur. ② (Als de steunen horizontaal worden bevestigd) Bevestig de muurbevestigingssteunen zodanig dat de pijlen die erop staan omhoog wijzen. Bevestig het uiteinde van de steun gemerkt met "L" aan de linkerkant, en het uiteinde van de steun gemerkt met "R" aan de rechterkant.

(Als de steunen verticaal worden bevestigd) Bevestig het uiteinde van de steun gemerkt met "L" aan de bovenkant, en het uiteinde van de steun gemerkt met "R" aan de onderkant.

③ Bevestig de steunen met behulp van in de winkel verkrijgbare bouten en moeren met een nominale diameter van 12 mm in alle 16 bevestigingsgaten.

Horizontale installatie Verticale installatie

• Gebruik in de winkel verkrijgbare bouten met een nominale diameter van 12 mm die geschikt zijn voor het materiaal waaruit de muur bestaat.
• Controleer de sterkte van de bevestigingsbouten en gebruik bouten die sterk genoeg zijn.

Opmerking

• De merktekens geven de middellijn van het plasmascherm aan. Wij adviseren u voor onderhoud een ruimte van tenminste 70 cm vrij te laten rond het plasmascherm.

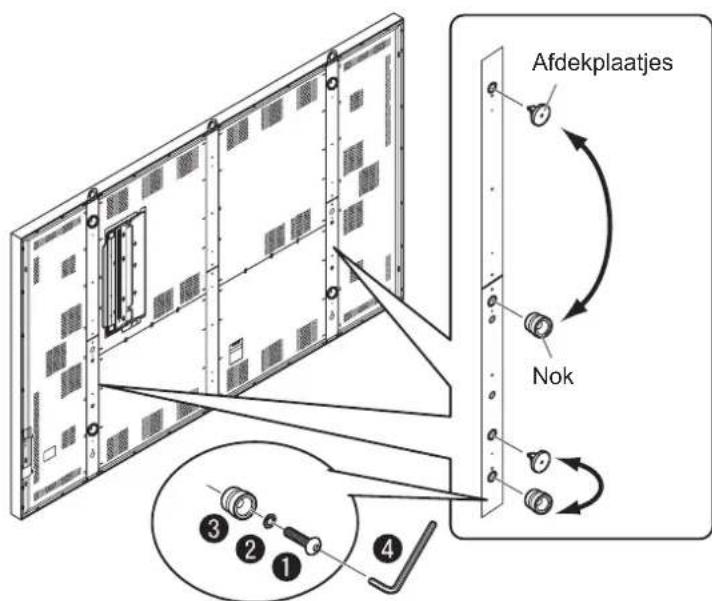

3. Maak het plasmascherm gereed.

① Verwijder de afdekplaatjes (x4) aan de linker- en rechterkant uit de achterkant van het plasmascherm. ② Bevestig de nokken in de draadgaten waarvan de afdekplaatjes werden verwijderd. ③ Plaats de afdekplaatjes in de draadgaten waaruit de nokken werden verwijderd.

1	Inbusbout
2	Veerring
3	Nok
4	Inbussleutel (geleverd bij het plasmascherm)

4. Monteer het plasmascherm aan de muurbevestigingssteun.

Installatieprocedure

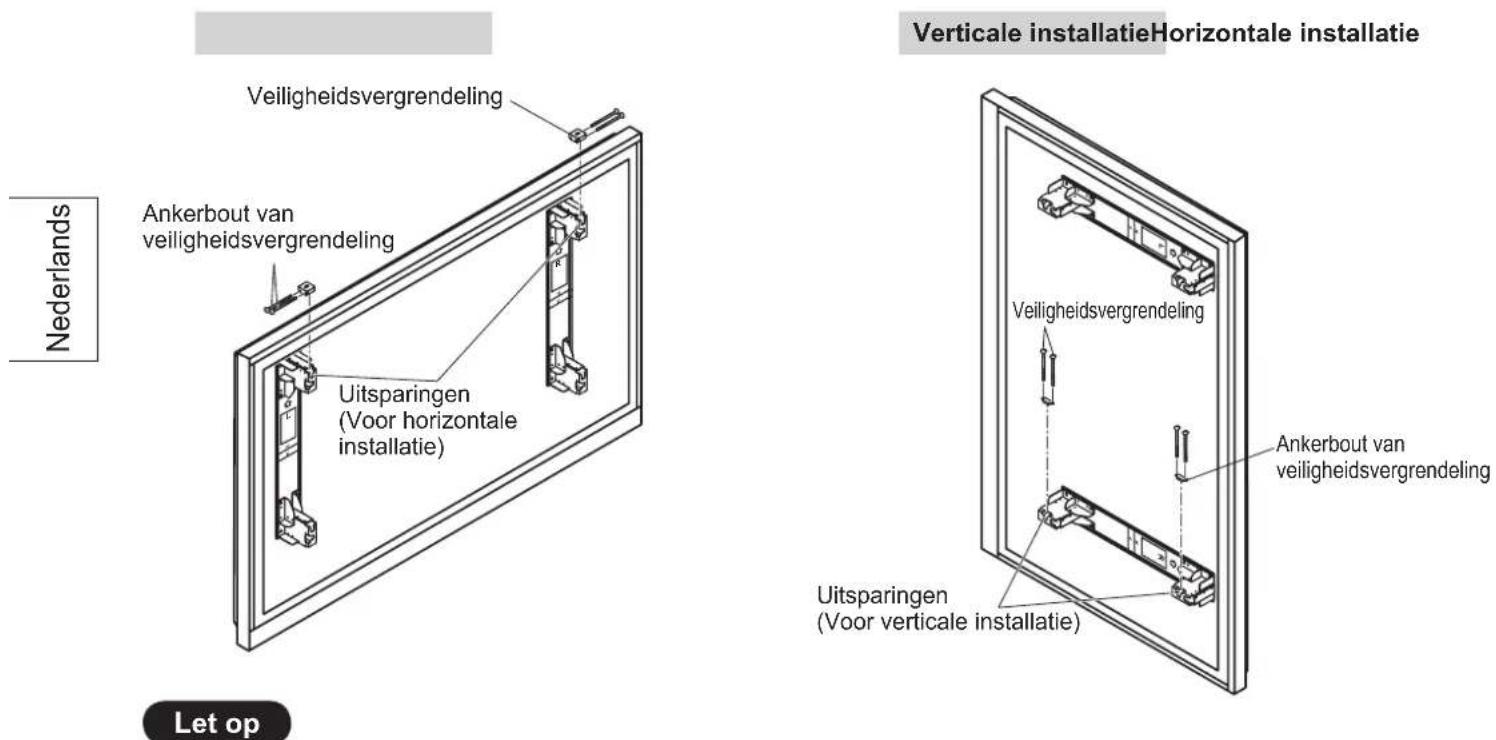

5. Vastzetten van het plasmascherm.

① Bevestig de veiligheidsvergrendelingen (x2) die eerder werden verwijderd met behulp van de ankerbouten.

• Niet vergeten de veiligheidsvergrendelingen aan de linker- en rechterzijde vast te draaien, om te voorkomen dat het plasmascherm van de muurbevestigingssteun loskomt.

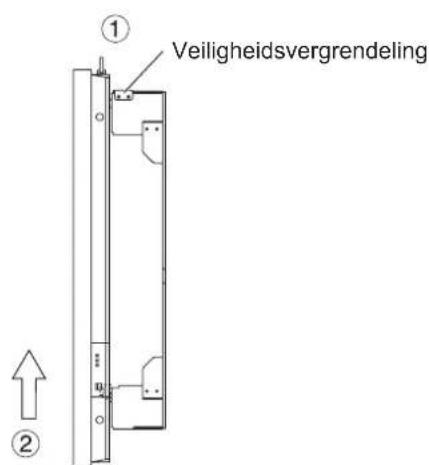

Verwijderen van het plasmascherm

① Verwijder de veiligheidsvergrendelingen (x2) die op de muurbevestigingssteunen werden bevestigd. ② Til het plasmascherm recht omhoog.

Opmerking

• Om het plasmascherm van de muur af te halen, tilt u het ongeveer 60 mm op.

Tekening met buitenafmetingen

Bevestigingstolerantie

Buitenafmetingen van het plasmascherm

Buitenafmetingen van het plasmascherm

Tekening met buitenafmetingen

Buitenafmetingen van het plasmascherm

Buitenafmetingen van het plasmascherm

Buitenafmetingen van het plasmascherm
