Tipo de producto	Soporte de fijación mural para televisor plasma
Marca	Panasonic
Modelo	TYWK103PV9
Uso	Montaje mural vertical
Peso del soporte	Aproximadamente 25 kg
Puntos de fijación a la pared	16 ubicaciones
Tipo de fijación mural	Pernos de diámetro nominal 12 mm (no incluidos)
Espacio requerido arriba y a los lados	30 cm como mínimo
Espacio requerido abajo	15 cm como mínimo
Espacio requerido detrás	20 cm como mínimo
Temperatura ambiente máxima	40 °C
Número de personas recomendado para la instalación	4 personas
Mantenimiento	Limpiar con un paño suave y seco; usar un detergente neutro diluido si es necesario. No usar disolventes.
Seguridad	Instalación por un profesional calificado obligatoria. No instalar en lugares húmedos, polvorientos o expuestos a calor excesivo.
Piezas incluidas	Soporte de fijación a la pared Base (L) y Base (R), tornillos de ensamblaje hexagonal hueco, arandelas de resorte, tacos de base (x4)

Preguntas frecuentes - TYWK103PV9 PANASONIC

¿Qué tipo de pernos usar para fijar el soporte a la pared?

Use pernos comerciales con un diámetro nominal de 12 mm adecuados al tipo de pared (hormigón, estructura de acero, etc.).

¿Cuántas personas se necesitan para instalar el soporte?

La instalación debe ser realizada por al menos cuatro personas para evitar cualquier riesgo de caída o lesión.

¿Cuáles son las precauciones de instalación a seguir?

Asegúrese de que la pared pueda soportar el peso total del soporte y la pantalla. Deje un espacio de al menos 30 cm arriba y a los lados, 15 cm abajo y 20 cm detrás para la ventilación. Evite lugares húmedos o polvorientos.

¿Cómo limpiar el soporte de fijación mural?

Use un paño suave y seco (algodón o franela). Si está muy sucio, humedezca ligeramente con una solución diluida de detergente neutro y luego seque con un paño seco. Nunca use gasolina, diluyente ni cera.

¿El soporte es compatible con todos los televisores Panasonic?

No, este modelo TYWK103PV9 está especialmente diseñado para ciertas pantallas de plasma Panasonic. Consulte el manual de su televisor para verificar la compatibilidad.

¿Puedo instalar el soporte yo mismo?

La instalación por un profesional es indispensable para garantizar la seguridad. Una mala instalación puede provocar la caída de la pantalla y causar lesiones graves.

¿Qué herramientas se incluyen con el soporte?

El soporte incluye las bases izquierda y derecha, tornillos de ensamblaje hexagonal hueco, arandelas de resorte y tacos de base. La llave hexagonal se suministra con la pantalla de plasma, no con el soporte.

¿Hay riesgos de sobrecalentamiento si el espacio de ventilación es insuficiente?

Sí, una ventilación inadecuada puede provocar acumulación de calor y un incendio. Respete estrictamente los espacios mínimos indicados.

¿Cómo retirar la pantalla del soporte después de la instalación?

Desatornille los dos seguros ubicados en los soportes, luego levante la pantalla recta unos 60 mm para desengancharla de los tacos.

¿Cuál es el peso máximo que puede soportar este soporte?

El peso del soporte en sí es de aproximadamente 25 kg. El peso de la pantalla de plasma debe verificarse en su propio manual. La resistencia de la pared debe ser adecuada al peso total.

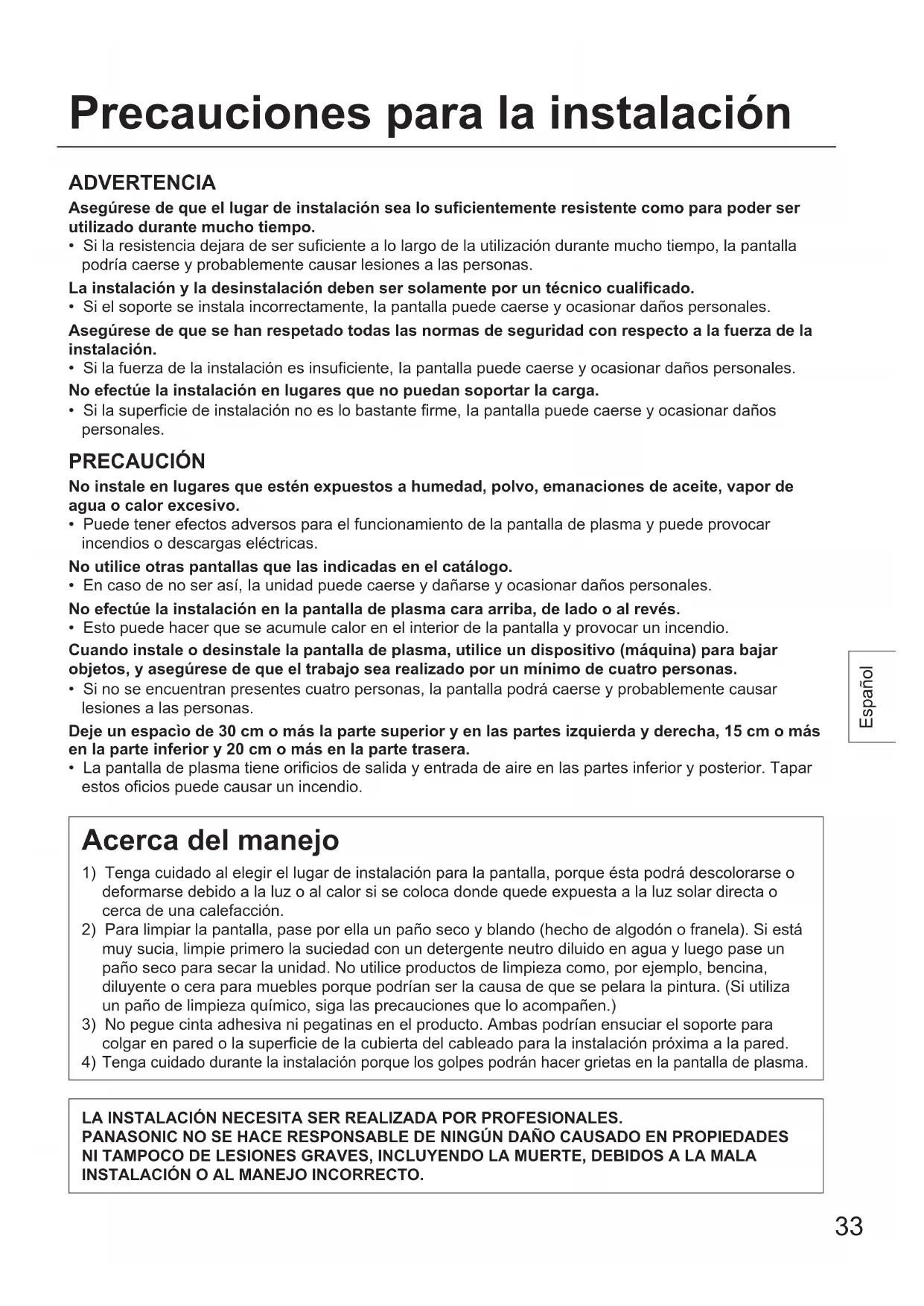

MANUAL DE USUARIO TYWK103PV9 PANASONIC

Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para soportar la pantalla durante mucho tiempo.

• Si la resistencia no es suficiente durante un período prolongado, la pantalla podría caerse y probablemente causar lesiones a las personas.

La instalación y la desinstalación deben ser realizadas únicamente por un técnico cualificado. Si el soporte se instala incorrectamente, la pantalla podría caerse y ocasionar daños personales.

Asegúrese de que se han respetado todas las normas de seguridad con respecto a la resistencia de la instalación.

• Si la resistencia de la instalación es insuficiente, la pantalla podría caerse y ocasionar daños personales. No efectúe la instalación en lugares que no puedan soportar el peso.
• Si la superficie de instalación no es lo bastante firme, la pantalla podría caerse y ocasionar daños personales.

PRECAUCIÓN

No instale en lugares que estén expuestos a humedad, polvo, emanaciones de aceite, vapor de agua o calor excesivo.

• Puede tener efectos adversos para el funcionamiento de la pantalla de plasma y podría provocar incendios o descargas eléctricas.

No utilice otras pantallas que las indicadas en el catálogo.

• En caso de no ser así, la unidad podría caerse y dañarse y ocasionar daños personales. No efectúe la instalación con la pantalla de plasma boca arriba, de lado o al revés.
• Esto puede hacer que se acumule calor en el interior de la pantalla y provocar un incendio.

Cuando instale o desinstale la pantalla de plasma, utilice un dispositivo (máquina) para elevar objetos, y asegúrese de que el trabajo sea realizado por un mínimo de cuatro personas.

• Si no se encuentran presentes cuatro personas, la pantalla podría caerse y probablemente causar lesiones a las personas.

Deje un espacio de 30 cm o más en la parte superior y en las partes izquierda y derecha, 15 cm o más en la parte inferior y 20 cm o más en la parte trasera.

• La pantalla de plasma tiene orificios de salida y entrada de aire en las partes inferior y posterior. Tapar estos orificios puede causar un incendio.

Acerca del manejo

1) Tenga cuidado al elegir el lugar de instalación para la pantalla, porque esta podrá descolorarse o deformarse debido a la luz o al calor si se coloca donde quede expuesta a la luz solar directa o cerca de una calefacción. 2) Para limpiar la pantalla, pase por ella un paño seco y blando (hecho de algodón o franela). Si está muy sucia, limpie primero la superficie con un detergente neutro diluido en agua y luego use un paño seco para secar la unidad. No utilice productos de limpieza como, por ejemplo, bencina, diluyente o cera para muebles porque podrían ser la causa de que se pelara la pintura. (Si utiliza un paño de limpieza químico, siga las precauciones que lo acompañan.) 3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar el soporte para colgar en pared o la superficie de la cubierta del cableado para la instalación próxima a la pared. 4) Tenga cuidado durante la instalación porque los golpes podrán hacer grietas en la pantalla de plasma.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES. PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

Componentes

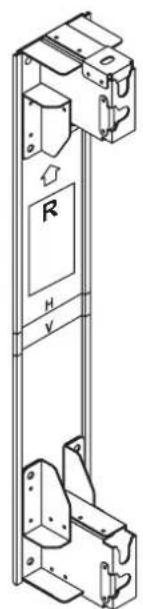

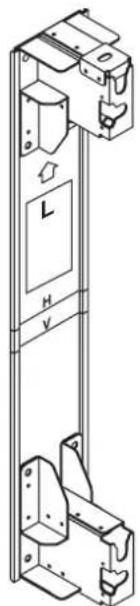

TY-WK103PV9 Soporte para colgar en pared (Tipo de montaje vertical)

Soporte para colgar en pared Unidad base (L) (1)

Soporte para colgar en pared Unidad base (R) (1)

Puntos a tener en cuenta para la instalación

• El soporte para colgar en pared es para instalar la pantalla de plasma en una pared vertical. No lo utilice para otro tipo de instalación que no sea la suspensión vertical de pared.
• Para asegurar un funcionamiento correcto y sin problemas de la pantalla de plasma, no instale la pantalla en los siguientes lugares.
• Cerca de rociadores o detectores de fuego/humo
• Donde corra el riesgo de quedar expuesta a vibraciones o ruidos
• Cerca de cables de alta tensión o de fuentes de alimentación.
• Cerca de campos magnéticos, fuentes de calor, vapor u hollín. Lugares expuestos a la calidad del aire de equipos de calefacción.
• Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato.
• El método de instalación debe ser el apropiado para la estructura de los materiales realizados en el lugar de instalación.
• Utilice pernos comercialmente disponibles de 12 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared (bastidor de acero, hormigón, etc.).
• Haga la instalación de forma que no haya ningún contacto entre los pernos de colocación o el cable de alimentación y cualquier parte metálica del interior de la pared.
• Enchufe el cable eléctrico de la pantalla de plasma en un tomacorriente cercano y de fácil acceso.
• Permita una buena circulación del aire para que la temperatura alrededor de la pantalla no suba a más de 40 °C. Si no hay suficiente movimiento del aire debajo de la pantalla, el calor puede acumularse en el interior de la pantalla y pueda provocar un incendio.
• Extienda una manta o paño blando sobre el suelo para que la pantalla de plasma y el suelo no queden marcados ni arañados durante el trabajo de montaje e instalación.
• Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados.
• Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e instalación o mientras se mueve durante el camino del trabajo.

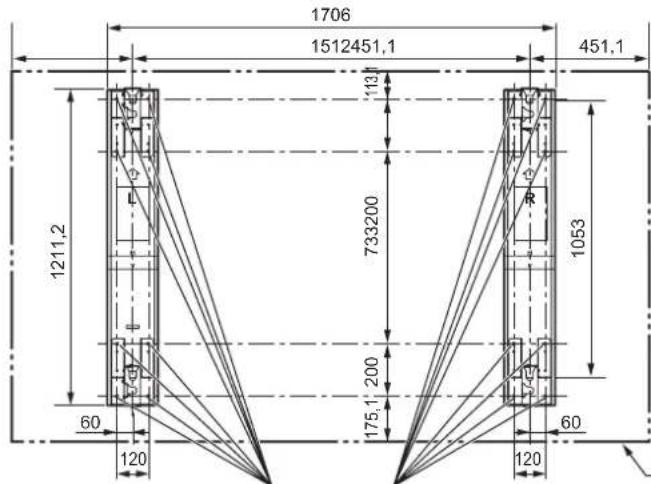

1. Verifique la resistencia del lugar de instalación.

① El peso del soporte para colgar la pantalla de plasma en una pared es de 25 kg aproximadamente. En cuanto al peso de la pantalla de plasma colocada en el soporte para colgarla en una pared, consulte el manual de la pantalla de plasma. ② Compruebe la resistencia de la pared en los 16 puntos de colocación consultando el plano dimensional del soporte para colgar la pantalla de plasma en una pared, y añada el refuerzo adecuado si la resistencia no es suficiente.

Precaución

• El soporte para colgar la pantalla de plasma en una pared tiene orificios de colocación provistos en 16 lugares.

Asegúrese absolutamente de colocar cada soporte en todos los 16 lugares.

• Consulte la página 63 y 64 para poder las dimensiones detalladas que se aplican cuando se instalará la pantalla de plasma.

Dimensiones externas de la pantalla de plasma

Orificios de instalación en la pared (16 lugares)

Unidad: mm

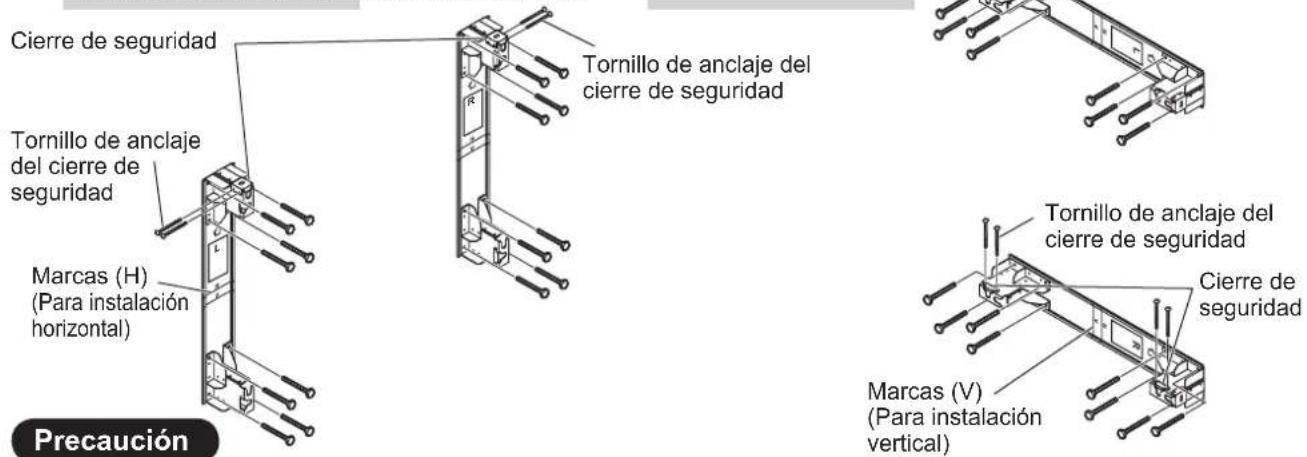

2. Instale el soporte para colgar en pared en la pared.

① Tomando como base el dibujo dimensional, encontrar las posiciones de los agujeros que serán realizados para montar los soportes en la pared, y luego monte los soportes en la pared. (2) (Cuando instale los soportes horizontalmente) Monte los soportes para colgar la pantalla de plasma en una pared con las flechas marcadas en ellos hacia arriba. Monte el extremo del soporte marcado "L" en la izquierda y el extremo marcado "R" en la derecha.

(Cuando instale los soportes verticalmente) Monte el extremo del soporte marcado "L" en la parte superior y el extremo marcado "R" en la parte inferior.

③ Utilice pernos o tuercas de vente en el comercio que tengan un diámetro nominal de 12mm para asegurar los soportes en todos los 16 orificios de montaje.

Instalación horizontal Instalación vertical

• Utilice pernos de vente en el comercio, con un diámetro nominal de 12 mm, que sean adecuados al material de la pared.
• Compruebe la resistencia de los pernos de montaje y utilice pernos que sean lo suficientemente fuertes.

Nota

Las marcas indican la línea central de la pantalla de plasma. - Se le recomienda dejar un espacio para el mantenimiento con un mínimo de 70 cm por detrás de la pantalla de plasma.

Procedimiento de instalación

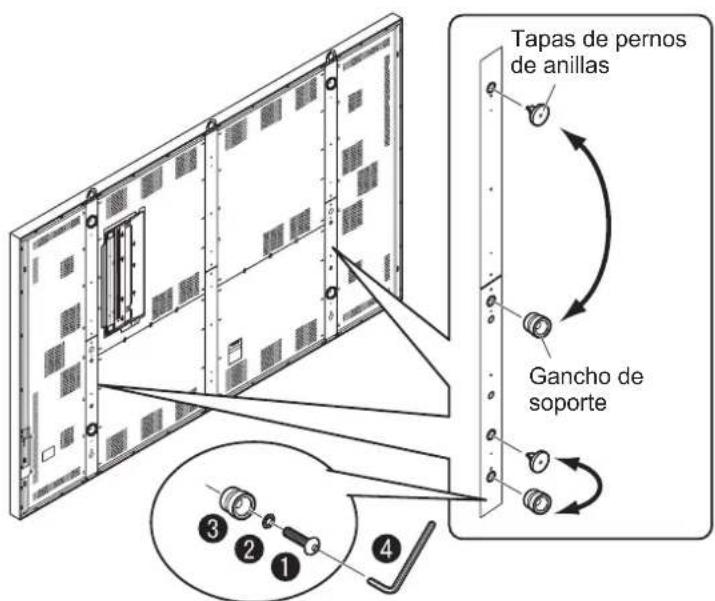

3. Prepare la Pantalla de Plasma.

① Quite las tapas de pernos de anilla (x4) de los lados izquierdo y derecho del panel trasero. ② Coloque los ganchos de la base en los mismos sitios de donde se quitaron las tapas de los pernos de anilla. ③ Coloque las tapas de los pernos de anilla en el mismo sitio de donde se quitaron los ganchos de la base.

1	Perno de botón deURTCA hueca hexagonal
2	Arandela de resorte
3	Gancho de soporte
4	Llave Allen (suministrada con la pantalla de plasma)

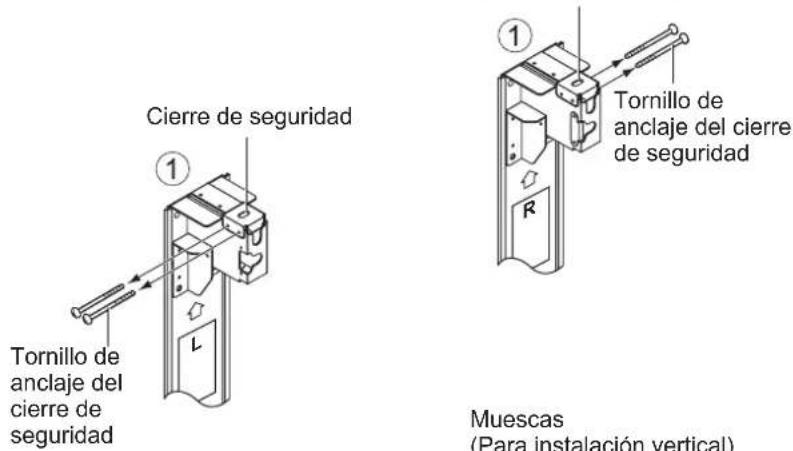

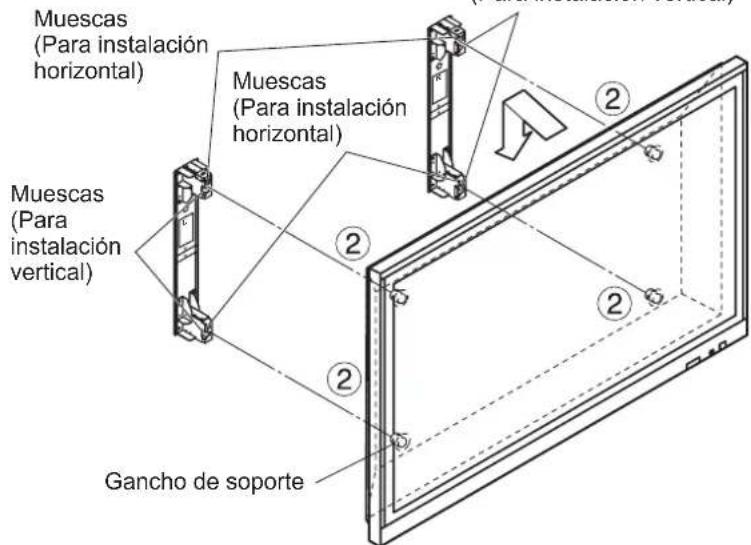

4. Instale la pantalla en el soporte para colgar en pared.

Instalación horizontal Instalación vertical de seguridad

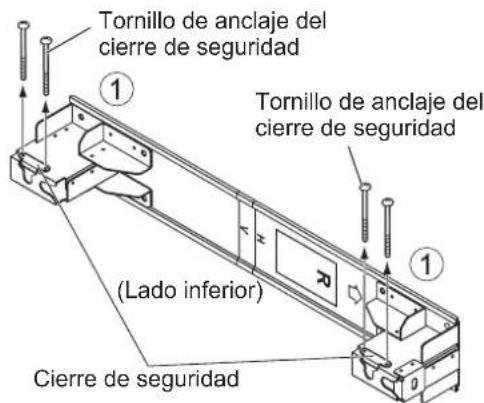

① Quite el tornillo de anclaje del cierre de seguridad y retire el cierre de seguridad. ② Inserte los ganchos de soporte (x4) en la pantalla bajo las muescas de los soportes para colgar la pantalla de plasma en una pared y bajo la pantalla recta.

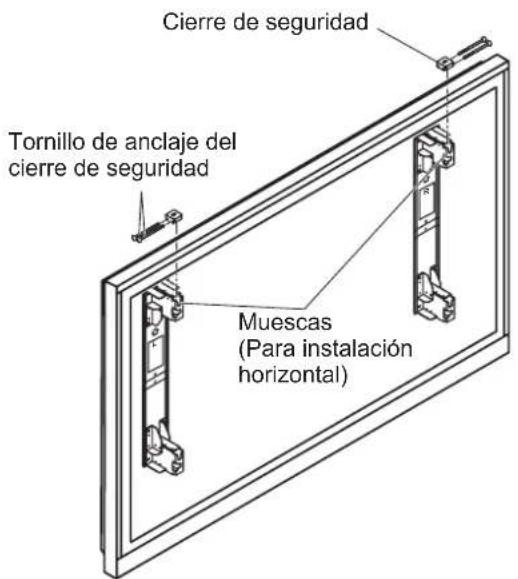

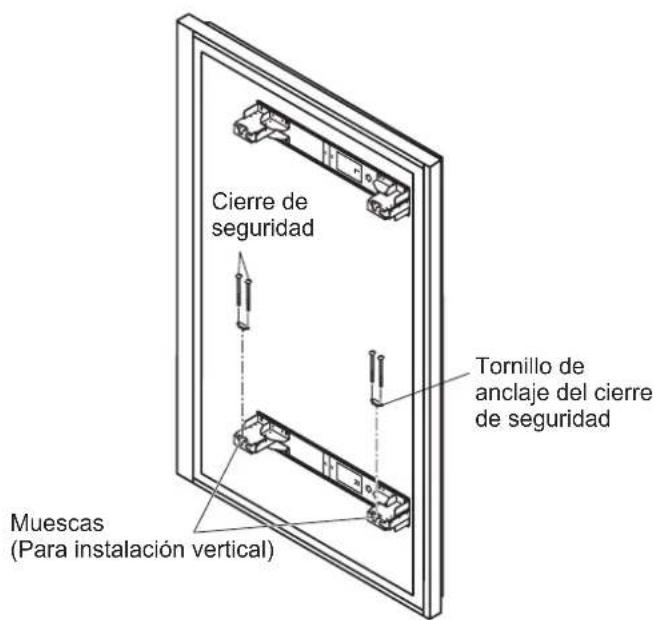

5. Fijación de la pantalla.

① Apriete firmemente los cierres de seguridad (x2), que fueron quitados previamente, utilizando los tornillos de anclaje del cierre de seguridad.

Instalación horizontal Instalación vertical

Precaución

• Asegúrese de apretar los cierres de seguridad izquierdo y derecho para evitar que la pantalla se suelte del soporte para colgar en pared.

Desmontaje de la pantalla

① Quite los cierres de seguridad (x2) que fueron colocados en los soportes para colgar la pantalla de plasma en una pared. ② Levante la pantalla recta.

Nota

• Para quitar la pantalla, levántela unos 60 mm.

Soporte para colgar en pared (tipo de montaje vertical).

Dibujo de dimensiones externas.

Detalle de dimensiones externas.

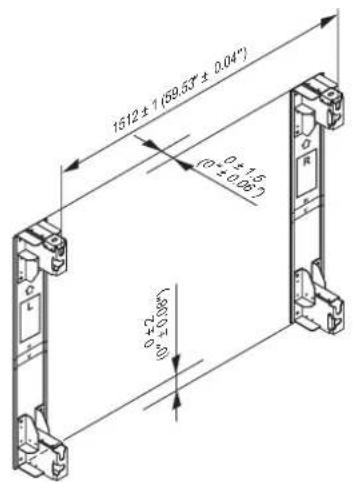

Tolerancia de montaje.

Tolerancia de montaje.

Tolerancia de montaje.

Tolerancia de montaje.

Tolerancia de montaje.

Tolerancia de montaje.

Dimensiones externas de la pantalla de plasma.

Dimensiones externas de la pantalla de plasma.

Dimensiones externas de la pantalla de plasma.

Dimensiones externas de la pantalla de plasma.

Dimensiones externas de la pantalla de plasma.

Soporte para colgar en pared (Tipo de montaje vertical)

Dibujo de dimensiones externas

Detalle de dimensiones exteriores

Tolerancia de montaje

Tolerancia de montaje

Tolerancia de montaje

Tolerancia de instalación

Dimensiones externas de la pantalla de plasma

Dimensiones exteriores de la pantalla de plasma

Dimensiones exteriores de la pantalla de plasma

Dimensiones externas de la pantalla de plasma

Dimensiones externas de la pantalla de plasma

Dimensiones externas de la pantalla de plasma

Unidad: mm

Unidad: mm (pulgadas)

Unidad: mm

Unidad: mm

Unidad: mm

Unidad: mm

Unidad: mm

Unidad: mm

Unidad: mm

Unidad: mm
