Tipo di prodotto	Supporto da parete per televisore al plasma
Marca	Panasonic
Modello	TYWK103PV9
Utilizzo	Montaggio a parete verticale
Peso del supporto	Circa 25 kg
Punti di fissaggio a parete	16 posizioni
Tipo di fissaggio a parete	Bulloni diametro nominale 12 mm (non forniti)
Spazio richiesto sopra e ai lati	30 cm minimo
Spazio richiesto sotto	15 cm minimo
Spazio richiesto dietro	20 cm minimo
Temperatura ambiente massima	40 °C
Numero di persone consigliato per l'installazione	4 persone
Manutenzione	Pulire con un panno morbido e asciutto; se necessario, utilizzare un detergente neutro diluito. Non usare solventi.
Sicurezza	Installazione obbligatoria da parte di un professionista qualificato. Non installare in luoghi umidi, polverosi o esposti a calore eccessivo.
Pezzi forniti	Supporto da parete Base (L) e Base (R), viti di assemblaggio a esagono cavo, rondelle elastiche, ganci della base (x4)

Domande frequenti - TYWK103PV9 PANASONIC

Che tipo di bulloni utilizzare per fissare il supporto alla parete?

Utilizzare bulloni in vendita in commercio con un diametro nominale di 12 mm adatti al tipo di parete (cemento, struttura in acciaio, ecc.).

Quante persone sono necessarie per installare il supporto?

L'installazione deve essere eseguita da almeno quattro persone per evitare rischi di caduta o lesioni.

Quali precauzioni di installazione bisogna seguire?

Assicurarsi che la parete possa sostenere il peso totale del supporto e dello schermo. Lasciare uno spazio di almeno 30 cm in alto e ai lati, 15 cm in basso e 20 cm dietro per la ventilazione. Evitare luoghi umidi o polverosi.

Come pulire il supporto da parete?

Utilizzare un panno morbido e asciutto (cotone o flanella). Se molto sporco, inumidire leggermente con una soluzione diluita di detergente neutro poi asciugare con un panno asciutto. Non usare mai benzina, diluente o cera.

Il supporto è compatibile con tutti i televisori Panasonic?

No, questo modello TYWK103PV9 è specificamente progettato per alcuni schermi al plasma Panasonic. Consultare il manuale del televisore per verificare la compatibilità.

Posso installare il supporto da solo?

L'installazione da parte di un professionista è indispensabile per garantire la sicurezza. Un'installazione errata può causare la caduta dello schermo e provocare lesioni gravi.

Quali utensili sono forniti con il supporto?

Il supporto viene fornito con le basi sinistra e destra, viti di assemblaggio a esagono cavo, rondelle elastiche e ganci della base. La chiave esagonale è fornita con lo schermo al plasma, non con il supporto.

Ci sono rischi di surriscaldamento se lo spazio di ventilazione è insufficiente?

Sì, una ventilazione inadeguata può causare accumulo di calore e un incendio. Rispettare rigorosamente gli spazi minimi indicati.

Come rimuovere lo schermo dal supporto dopo l'installazione?

Svitare i due fermi di sicurezza situati sui supporti, quindi sollevare lo schermo dritto verso l'alto di circa 60 mm per sganciarlo dai ganci.

Qual è il peso massimo che può supportare questo supporto?

Il peso del supporto stesso è di circa 25 kg. Il peso dello schermo al plasma deve essere verificato nel suo manuale. La resistenza della parete deve essere adeguata al peso totale.

MANUALE UTENTE TYWK103PV9 PANASONIC

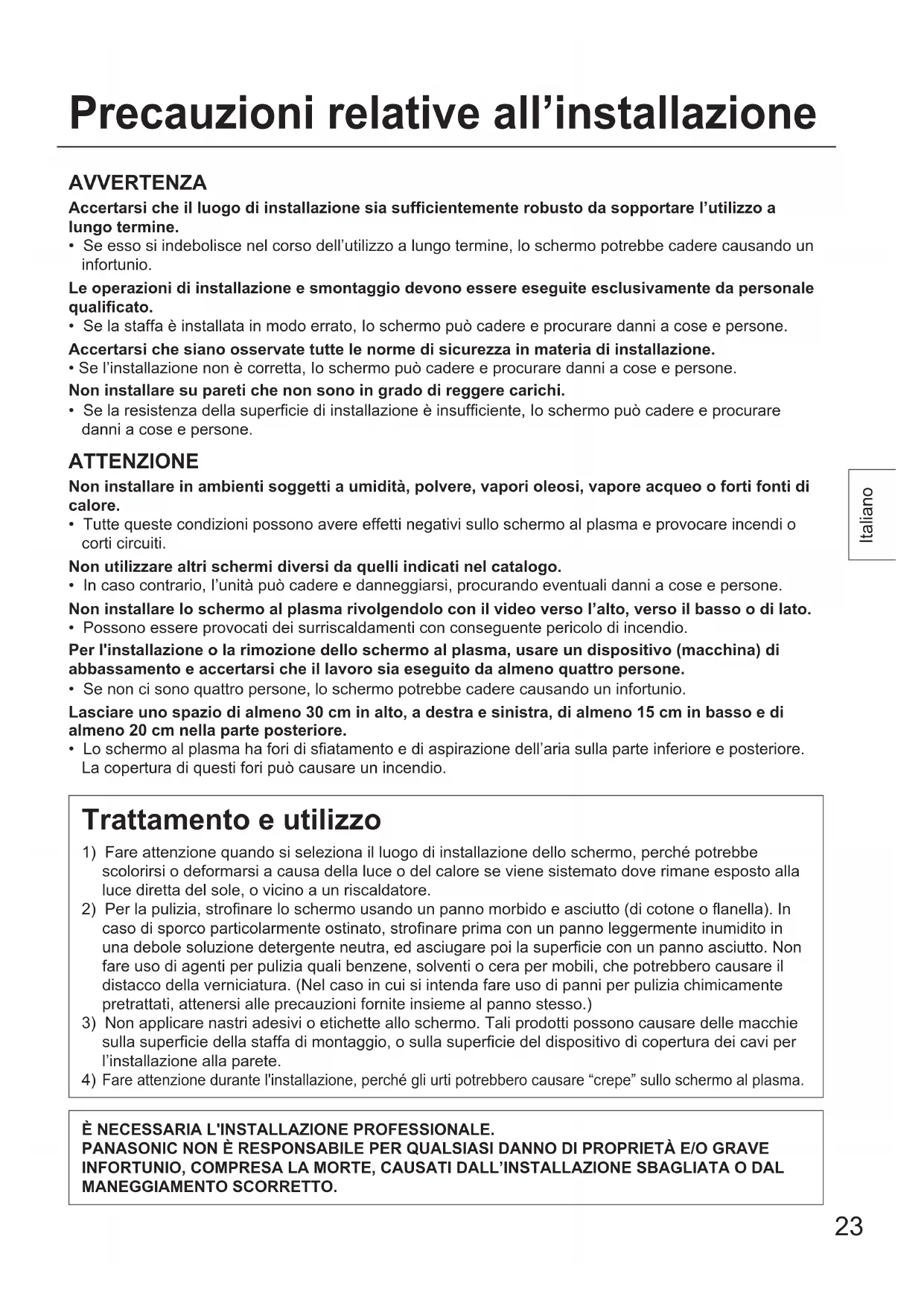

Precauzioni relative all'installazione

AVVERTENZA

Accertarsi che il luogo di installazione sia sufficientemente robusto da sostenere l'utilizzo a lungo termine.

• Se questo si indebolisce nel corso dell'utilizzo a lungo termine, lo schermo potrebbe cadere causando un infortunio.

Le operazioni di installazione e smontaggio devono essere eseguite esclusivamente da personale qualificato. - Se la staffa è installata in modo errato, lo schermo può cadere e procurare danni a cose e persone.

Accertarsi che siano osservate tutte le norme di sicurezza in materia di installazione. Se l'installazione non è corretta, lo schermo può cadere e procurare danni a cose e persone.

Non installare su pareti che non sono in grado di reggere carichi. - Se la resistenza della superficie di installazione è insufficiente, lo schermo può cadere e procurare danni a cose e persone.

ATTENZIONE

Non installare in ambienti soggetti a umidità, polvere, vapori oleosi, vapore acqueo o forti fonti di calore.

• Tutte queste condizioni possono avere effetti negativi sullo schermo al plasma e provocare incendi o corti circuiti.

Non utilizzare altri schermi diversi da quelli indicati nel catalogo.

In caso contrario, l'unità può cadere e danneggiarsi, procurando eventuali danni a cose e persone. Non installare lo schermo al plasma rivolgendolo con il video verso l'alto, verso il basso o di lato. - Possono essere provocati dei surriscaldamenti con seguente pericolo di incendio.

Per l'installazione o la rimozione dello schermo al plasma, usare un dispositivo (macchina) di abbassamento e accertarsi che il lavoro sia eseguito da almeno quattro persone.

• Se non ci sono quattro persone, lo schermo potrebbe cadere causando un infortunio.

Lasciare uno spazio di almeno 30 cm in alto, a destra e sinistra, di almeno 15 cm in basso e di almeno 20 cm nella parte posteriore.

• Lo schermo al plasma ha fori di sfiatamento e di aspirazione dell'aria sulla parte inferiore e posteriore. La copertura di questi fori può causare un incendio.

Trattamento e utilizzo

1) Fare attenzione quando si seleziona il luogo di installazione dello schermo, perché potrebbe scolorirsi o deformarsi a causa della luce o del calore se viene sistemato dove rimane esposto alla luce diretta del sole, o vicino a un riscaldatore. 2) Per la pulizia, strofinare lo schermo usando un panno morbido e asciutto (di cotone o flanella). In caso di sporco particolarmente ostinato, strofinare prima con un panno leggermente inumidito in una debole soluzione detergente neutra, ed asciugare poi la superficie con un panno asciutto. Non fare uso di agenti per pulizia quali benzene, solventi o cera per mobili, che potrebbero causare il distacco della verniciatura. (Nel caso in cui si intenda fare uso di panni per pulizia chimicamente pretrattati, attenersi alle precauzioni fornite insieme al panno stesso.) 3) Non applicare nastri adesivi o etichette allo schermo. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. 4) Fare attenzione durante l'installazione, perché gli urti potrebbero causare "crepe" sullo schermo al plasma.

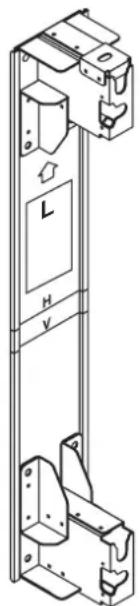

TY-WK103PV9 Staffa per montaggio alla parete (tipo per montaggio verticale)

Staffa per montaggio alla parete

Unità di base (L) (1)

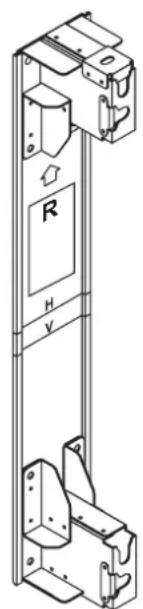

Staffa per montaggio alla parete

Unità di base (R) (1)

Note particolari durante l'installazione

• La staffa per montaggio alla parete va utilizzata unicamente per l'installazione dello schermo al plasma su una parete verticale. Non utilizzarla per scopi diversi da quello tipo di installazione.
• Al fine di garantire un corretto funzionamento e prevenire problemi dello schermo al plasma, non installare l'unità in uno dei seguenti punti:
• nelle vicinanze di spruzzatori di acqua antincendio, o di rivelatori di fumo;
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose;
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento; dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità;
• Il tipo di installazione deve essere appropriato alla struttura e ai materiali utilizzati nell'ambiente di installazione.
• Per l'installazione di questa staffa per montaggio alla parete, usare bulloni con un diametro nominale di 12 mm, disponibili in commercio e adatti al materiale della parete (struttura in acciaio, cemento, ecc.).
• Procedere al montaggio in modo che i bulloni di montaggio o il cavo di alimentazione dell'apparecchio non vengano a contatto con parti metalliche presenti all'interno della parete.
• Inserire il cavo di alimentazione dello schermo al plasma in una presa facilmente accessibile e vicina all'impianto.
• Fornire una ventilazione adeguata in modo da mantenere la temperatura intorno allo schermo al di sotto dei 40°C. Se la ventilazione all'interno dello schermo è insufficiente, si corre il rischio di creare surriscaldamenti e di provocare incendi.
• Stendere una coperta o un panno morbido sul pavimento in modo che lo schermo al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione.
• Avvitando le parti, accertarsi che le viti non siano strette in modo insufficiente o eccessivo.
• Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro.

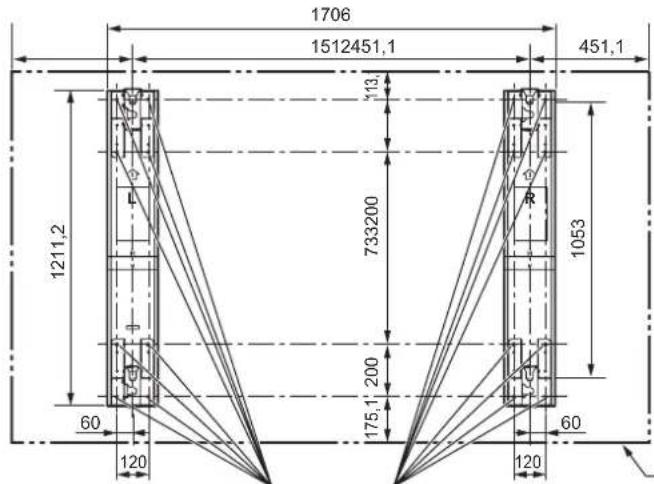

1. Verificare la resistenza del luogo di installazione.

① Il peso della staffa per montaggio alla parete è di circa 25 kg. Per il peso dello schermo al plasma attaccato alla staffa per montaggio alla parete, vedere il manuale di istruzioni dello schermo al plasma. Controllare la robustezza della parete sui 16 punti di montaggio secondo il disegno delle dimensioni della staffa per montaggio alla parete, e usare rinforzi adeguati se la parete non è sufficientemente robusta.

Fori per l'installazione su parete (16 fori)

Attenzione

• La staffa per montaggio alla parete ha fori di montaggio in 16 posizioni.

Ciascuna staffa deve assolutamente essere montata in tutte le 16 posizioni.

• Per le dimensioni dettagliate relative all'installazione dello schermo al plasma, vedere a pag. 63 e 64.

Dimensioni esterne schermo al plasma

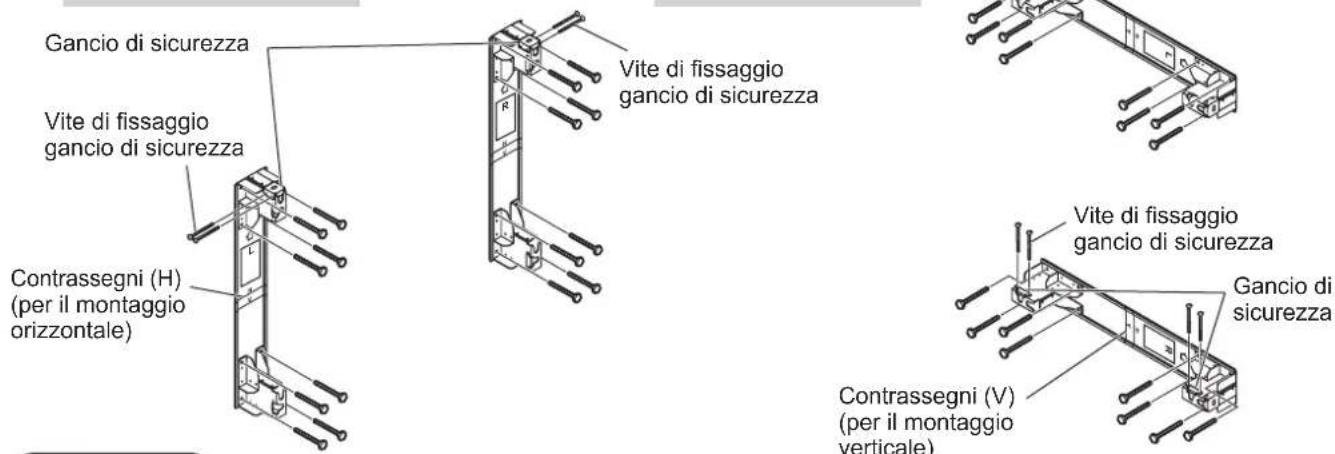

2. Installare la staffa per montaggio alla parete.

① Sulla base del disegno delle dimensioni, trovare le posizioni dei fori da usare per montare le staffe, e montare le staffe sulla parete. (Installazione orizzontale delle staffe) Montare le staffe per montaggio alla parete con le frecce marcate su di esse rivolte in alto. Montare l'estremità della staffa contrassegnata "L" a sinistra, e l'estremità contrassegnata "R" a destra.

(Installazione verticale delle staffe) Montare l'estremità contrassegnata "L" in alto, e l'estremità contrassegnata "R" in basso.

3. Usare dadi o bulloni disponibili in commercio con un diametro nominale di 12 mm per fissare le staffe su tutti i 16 fori di montaggio.

Montaggio orizzontale Montaggio verticale

Attenzione

• Usare bulloni disponibili in commercio, con un diametro nominale di 12 mm, adatti al materiale della parete.
• Controllare la robustezza dei bulloni di montaggio, e usare bulloni sufficientemente robusti.

Nota

• I contrassegni definiscono l'asse centrale verticale dello schermo al plasma.
• Si consiglia di lasciare uno spazio per la manutenzione di almeno 70 cm dietro lo schermo al plasma.

Procedura di installazione

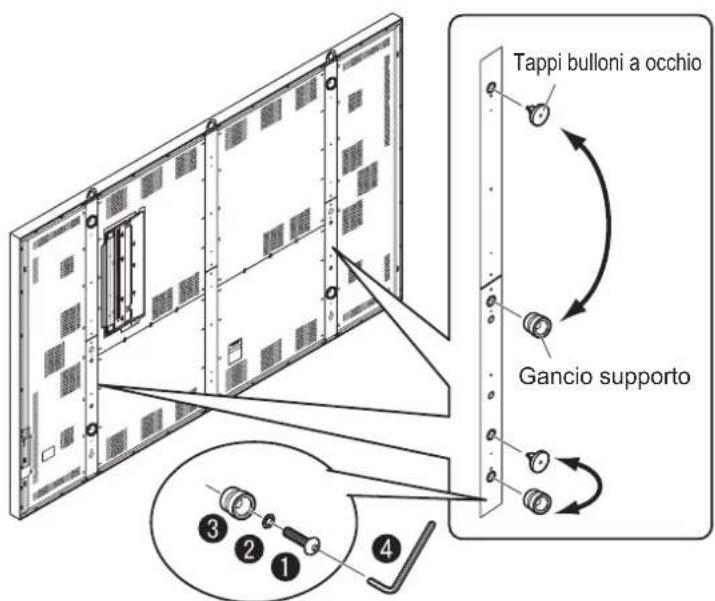

3. Preparare lo schermo al plasma.

① Rimuovere i tappi dei bulloni a occhio (x4) sulla parte destra e sinistra del pannello posteriore. ② Attaccare i ganci supporto dove sono stati tolti i tappi dei bulloni a occhio. ③ Attaccare i tappi dei bulloni a occhio dove sono stati rimossi i ganci supporto.

1	Bullone con testa a bussola esagonale
2	Rondella elastica
3	Gancio supporto
4	Chiave per brugole (in dotazione allo schermo al plasma)

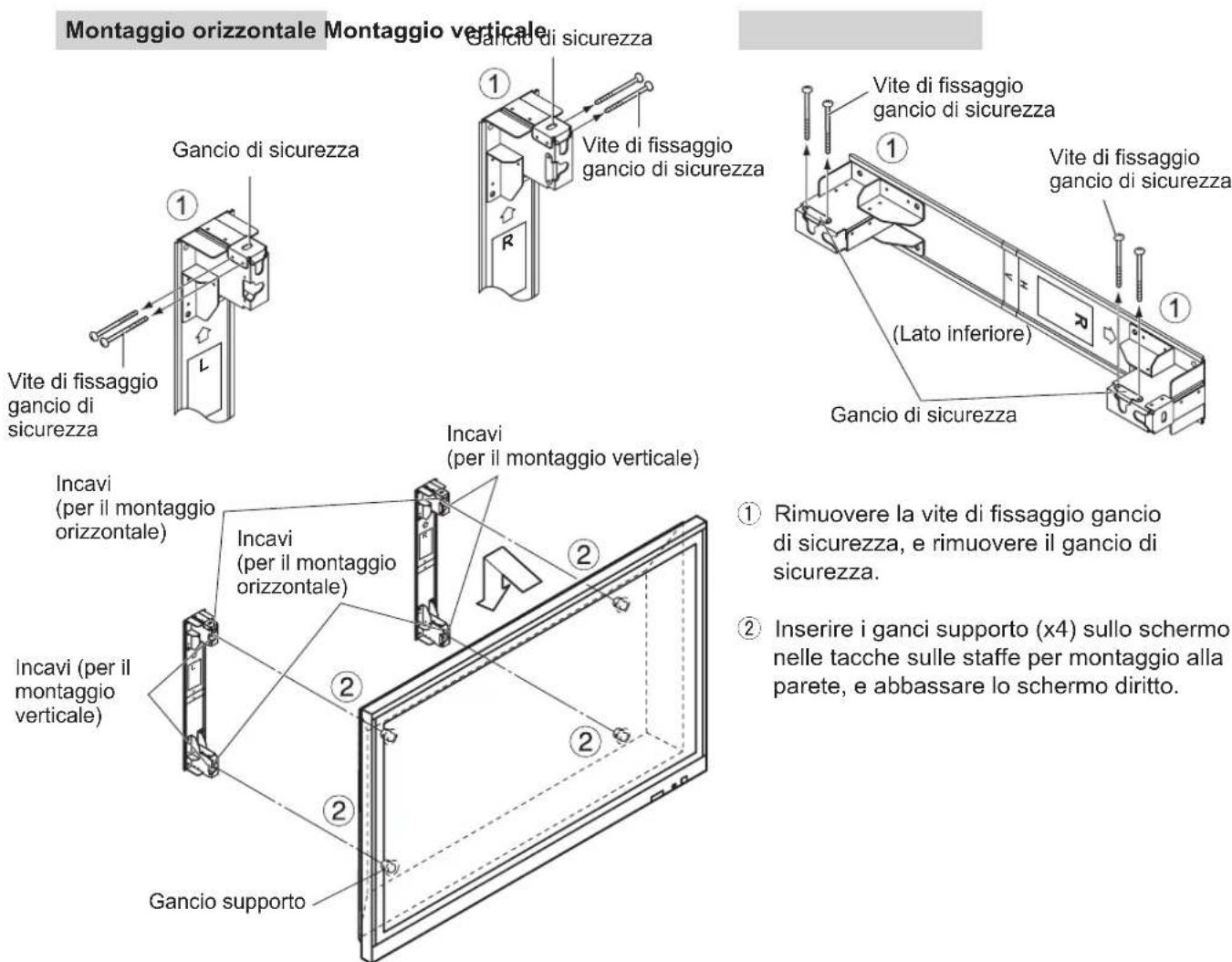

4. Installare lo schermo sulla staffa per montaggio alla parete.

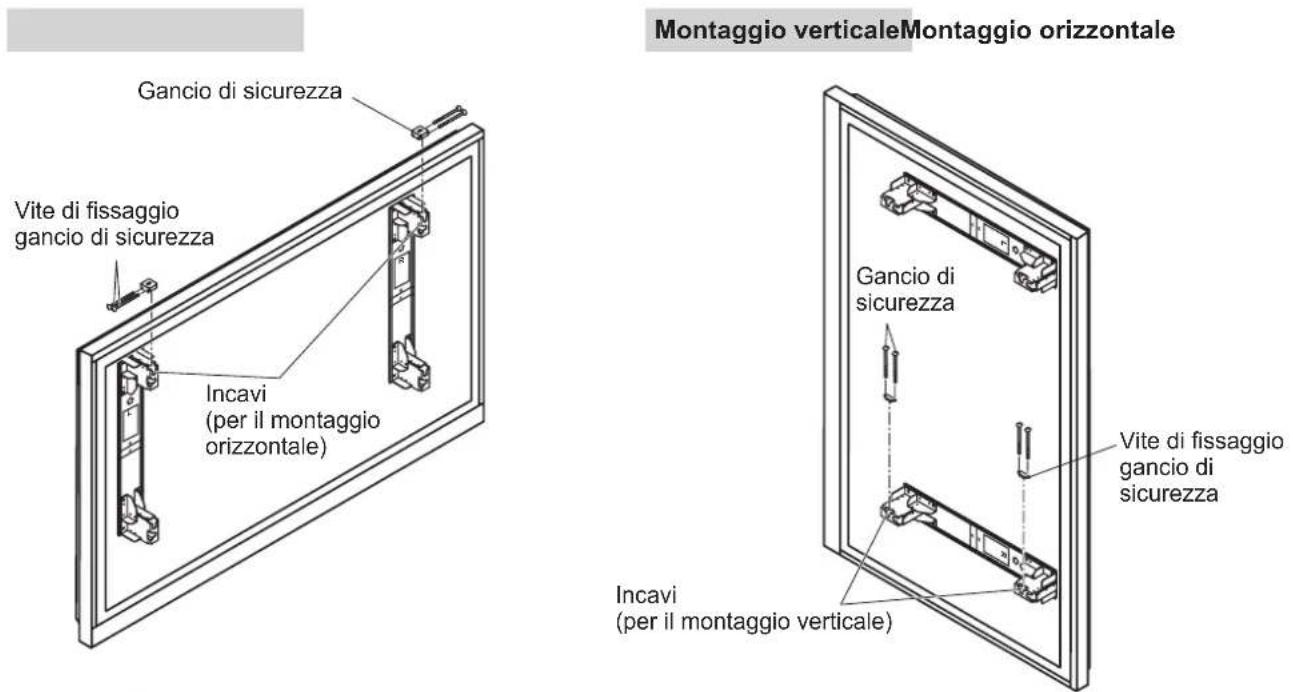

5. Fissare lo schermo.

① Fissare saldamente i ganci di sicurezza (x2) rimossi precedentemente usando le viti di fissaggio ganci di sicurezza.

Attenzione

• Accertarsi di serrare i ganci di sicurezza a sinistra e a destra per impedire il distacco dello schermo al plasma dalla staffa per montaggio alla parete.

Rimozione dello schermo

① Rimuovere i ganci di sicurezza (x2) che erano attaccati alle staffe per montaggio alla parete. ② Sollevare lo schermo diritto.

Nota

• Per rimuovere lo schermo, sollevarlo di circa 60 mm.

Staffa per montaggio alla parete (tipo per montaggio verticale)

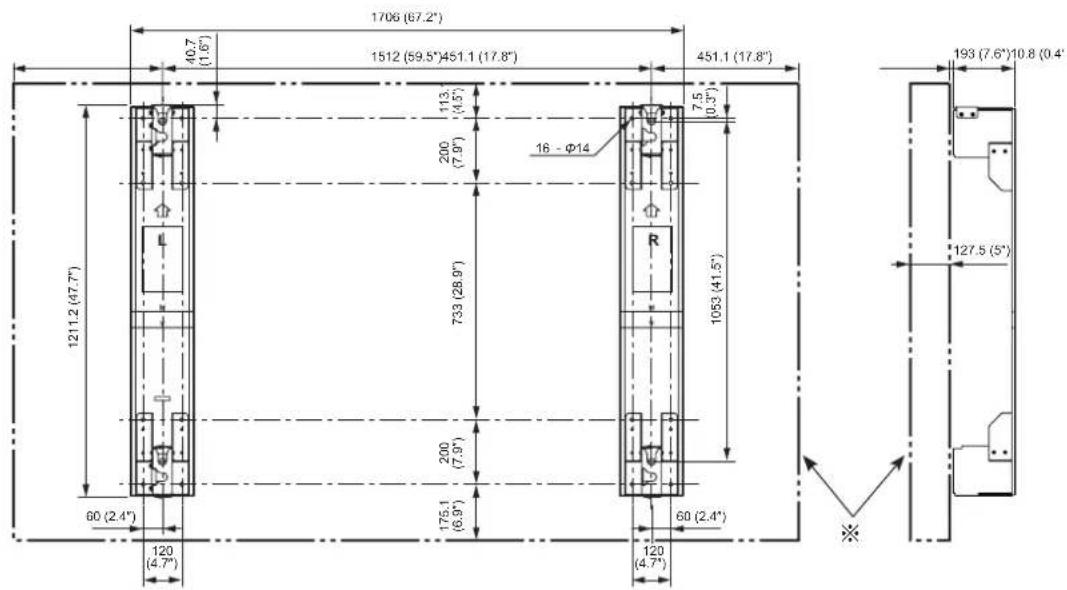

Schema delle dimensioni esterne

Montaggio in orizzontale

Installazione orizzontale

Installazione orizzontale

Montaggio orizzontale

Installazione orizzontale

Installazione orizzontale

Montaggio orizzontale

Installazione orizzontale

Tolleranza di montaggio

Tolleranza di montaggio

Tolleranza di montaggio

Tolleranza di montaggio

Staffa per montaggio alla parete (tipo per montaggio verticale)

Schema delle dimensioni esterne

Montaggio in verticale

Tolleranza di montaggio
