ПОСІБНИК КОРИСТУВАЧА NK24N5703BM SAMSUNG

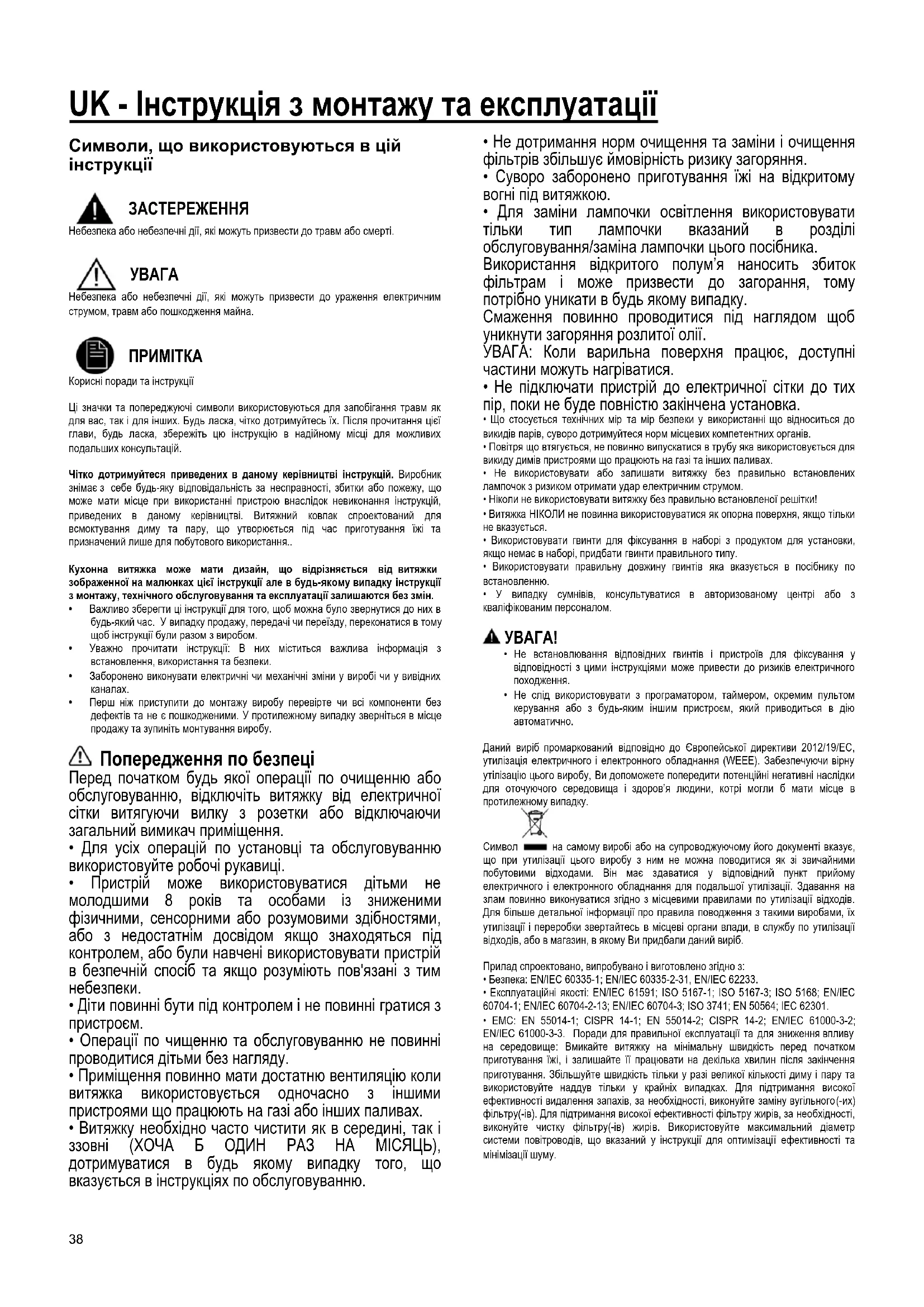

• Удерживайте нажатыми в течение 3 секунд кнопки T2 и T3 чтобы выключить (ВЫКЛ) индикатор засорения фильтра с активированным углем.38 UK - Інструкція з монтажу та експлуатації Символи, що використовуються в цій

ЗАСТЕРЕЖЕННЯ Небезпека або небезпечні дії, які можуть призвести до травм або смерті.

Небезпека або небезпечні дії, які можуть призвести до ураження електричним струмом, травм або пошкодження майна.

Корисні поради та інструкції Ці значки та попереджуючі символи використовуються для запобігання травм як для вас, так і для інших. Будь ласка, чітко дотримуйтесь їх. Після прочитання цієї глави, будь ласка, збережіть цю інструкцію в надійному місці для можливих подальших консультацій. Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник

себе будь-яку відповідальність за несправності, збитки або пожежу, що може мати місце при використанні пристрою внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в будь-якому випадку інструкції з монтажу, технічного обслуговування та експлуатації залишаются без змін.

• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.

• Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.

• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних

• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без дефектів та не є пошкодженими. У протилежному випадку зверніться в

продажу та зупиніть монтування виробу. Попередження по безпеці Перед початком будь якої операції по очищенню або обслуговуванню, відключіть витяжку від електричної сітки витягуючи вилку з розетки або відключаючи загальний вимикач приміщення.

• Для усіх операцій по установці та обслуговуванню використовуйте робочі рукавиці.

• Пристрій може використовуватися дітьми не молодшими 8 років та особами із зниженими фізичними, сенсорними або розумовими здібностями,

з недостатнім досвідом якщо знаходяться під контролем, або були навчені використовувати пристрій в безпечній спосіб та якщо розуміють пов'язані з тим

• Діти повинні бути під контролем і не повинні гратися з

• Операції по чищенню та обслуговуванню не повинні проводитися дітьми без нагляду.

• Приміщення повинно мати достатню вентиляцію коли витяжка використовується одночасно з іншими пристроями що працюють на газі або інших паливах.

• Витяжку необхідно часто чистити як в середині, так і ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ), дотримуватися в будь якому випадку того, що вказується в інструкціях по обслуговуванню.

• Не дотримання норм очищення та заміни і очищення фільтрів збільшує ймовірність ризику загоряння.

• Суворо заборонено приготування їжі на відкритому вогні під витяжкою.

• Для заміни лампочки освітлення використовувати тільки тип лампочки вказаний в розділі обслуговування/заміна лампочки цього посібника. Використання відкритого полум’я наносить збиток фільтрам і може призвести до загорання, тому потрібно уникати в будь якому випадку. Смаження повинно проводитися під наглядом щоб уникнути загоряння розлитої олії. УВАГА: Коли варильна поверхня працює, доступні частини можуть нагріватися.

• Не підключати пристрій до електричної сітки до тих пір, поки не буде повністю закінчена установка.

• Що стосується технічних мір та мір безпеки у використанні що відноситься до викидів парів, суворо дотримуйтеся норм місцевих компетентних органів.

• Повітря що втягується, не повинно випускатися в трубу яка використовується для викиду димів пристроями що працюють на газі та інших паливах.

• Не використовувати або залишати витяжку без правильно встановлених лампочок з ризиком отримати удар електричним струмом.

• Ніколи не використовувати витяжку без правильно встановленої решітки!

• Витяжка НІКОЛИ не повинна використовуватися як опорна поверхня, якщо тільки не вказується.

• Використовувати гвинти для фіксування в наборі з продуктом для установки, якщо немає в наборі, придбати гвинти правильного типу.

• Використовувати правильну довжину гвинтів яка вказується в посібнику по встановленню.

• У випадку сумнівів, консультуватися в авторизованому центрі або з кваліфікованим персоналом.

• Не встановлювання відповідних гвинтів і пристроїв для фіксування у відповідності з цими інструкціями може привести до ризиків електричного походження.

• Не слід використовувати з програматором, таймером, окремим пультом керування або з будь-яким іншим пристроєм, який приводиться в дію автоматично. Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб. Прилад спроектовано, випробувано і виготовлено згідно з:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу на середовище: Вмикайте витяжку на мінімальну швидкість перед початком приготування їжі, і залишайте її працювати на декілька хвилин після закінчення приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та використовуйте наддув тільки у крайніх випадках. Для підтримання високої ефективності видалення запахів, за необхідності, виконуйте заміну вугільного

фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності, виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр системи повітроводів, що вказаний у інструкції для оптимізації ефективності та мінімізації шуму.39 Використання Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється під час приготування їжі та призначений лише для побутового використання.. Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Варіант відведення Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

Вивідна труба не постачається і тому необхідно її придбати окремо. Діаметр вивідної труби повинен відповідати діаметру з’єднувального кільця.

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти. Під’єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з’єднуючий фланець). Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму. Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному. ! Використовуйте найкоротший витяжний канал. ! Використовуйте витяжний канал з найменшою кількістю поворотів (максимальний кут повороту: 90°). ! Уникайте різких змін площі перерізу витяжного каналу. Варіант з фільтрацією Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65 cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, які вказуються в інструкції з інсталяції газової плити. *будь-ласка перевірте місцеві норми перед встановленням. Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований

Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Перед початком монтажу:

• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного місця його монтажу.

• Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати ковпак в режимі рециркуляції.

• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди

час його транспортування (наприклад, пакетиків з шурупами, листів гарантії і т.п.), якщо вони є, вийміть їх і збережіть. В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна /стеля повинні бути достатньо міцними, щоб витримати вагу витяжки. Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та постачаються лише з деякими моделями, або є деталями, які не постачаються в комплекті і їх потрібно купувати.

Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ ДЛЯ ОЧИЩЕННЯ! Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Під час всіх операцій з обслуговуванню використовуйте рукавички. Фільтр затримки жирів - Мал. 11-28 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним чином не зміняться. Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення

Вугільний фільтр (тільки в режимі рециркуляції) - Мал. 27 Вбирає неприємні запахи кухні. Насиченість вугільного фільтру перевіряється після більш або менш довгого використання в залежності від типу плити та регулярності чищення жиропоглинаючого фільтру. У будь-якому випадку необхідно заміняти картридж принаймнi через кожні чотири місяці (або коли система індикації насиченості фільтрів – якщо така передбачена у вашій моделі - вказує на таку необхідність) НЕ підлягає миттю чи поновленню. Встановлення Підвісити вугільний фільтр спочатку задньою стороною на металевий язичок ковпака, потім передню частину закріпити двома ручками.

Зняти вугільний фільтр повертаючи ручки на 90° що фіксують його до ковпака. Придбання вугільного фільтру Вугільний фільтр можна придбати на веб-сайті Сервісної служби або в Центрі обслуговування Samsung. Дивіться дані, наведені на останній сторінці. Заміна Ламп Витяжка обладнана системою освітлення на основі технології діодів (LED). ДІОДИ забезпечують оптимальне освітлення, тривалість їх в 10 разів вища від звичайних лампочок та дають 90% економії електроенергії. Щодо їх заміни звертайтеся до служби технічного обслуговування.

T1. ON/OFF Motore (ВКЛ./ВИМК. двигуна) Натисніть кнопку T1, щоб активувати швидкість за замовчуванням (Швидкість за замовчуванням: Низька). Натисніть ще раз – витяжка повертається в режим очікування. T2. Низька швидкість Натисніть кнопку T2, щоб активувати низьку швидкість. T3. Середня швидкість Натисніть кнопку T3, щоб активувати середню швидкість. T4. Висока швидкість Натисніть кнопку T4, щоб активувати високу швидкість. T5. Інтенсивна швидкість (Boost) Натисніть кнопку T5, щоб активувати інтенсивну швидкість (Boost) на 5

T6. ON/OFF Timer (ВКЛ./ВИМК. Таймеру) Натисніть кнопку Timer, щоб налаштувати час роботи. Натисніть кнопку Timer на 3 секунди, щоб вимкнути функцію Timer.

Натисніть кнопку Luce, щоб увімкнути освітлення Натисніть ще раз, щоб вимкнути. T7. ON/OFF SUONO (ВКЛ./ВИМК. ЗВУК)

на 3 секунди. Звук буде вимкнено (OFF). Натиснути на 3 секунди. Звук буде активовано (ON).40 З'єднання (підключення) між витяжкою та плитою Можна під'єднати (підключити) витяжку до сумісної варильної поверхні Samsung, за допомогою технології Bluetooth. Після підключення до сумісної варильної поверхні, витяжка автоматично включається на Низькій швидкості кожен раз, коли включається варильна поверхня, та автоматично відключається, коли панель вимикається. Крім того, підключивши витяжку до сумісної варильної поверхні, ви можете завантажити і встановити додаток Smart Things на мобільному пристрої і використовувати його для наступних цілей:

• Перевірте і налаштуйте включення витяжки та освітлення, робочу швидкість і запрограмоване вимикання витяжки (таймер) і «time-up alarm» (будильник). Для отримання додаткової інформації про «завантаження» і використання програми Smart Things на мобільному пристрої і про те, як використовувати її для управління витяжкою, відвідайте:

• www.samsung.com. T9. З'єднання Bluetooth (з'єднання між витяжкою та сумісною панеллю Samsung)

1. Натисніть кнопку Bluetooth на витяжці.

Індикатор на клавіші блимає, вказуючи на активацію процесу з'єднання.

2. Натисніть кнопку Bluetooth на варильній поверхні. Індикатор на клавіші

залишається горіти, вказуючи на закінчення процесу з'єднання, на дисплеї горить символ "bt". T9. Відключення Bluetooth (скидання)

1. Натисніть та утримуйте натиснутою протягом 3 сек. кнопку T9 на витяжці.

2. На дисплеї з'явиться "bt rt" , що означатиме відключення.

Детальний опис процедури підключення див. у керівництві користувача сумісної варильної поверхні Samsung. Автоматичне підключення Автоматичне підключення дозволяє пришвидшити та синхронізувати роботу витяжки, через Bluetooth, з сумісною поверхнею Samsung, після того, як відбулося з'єднання між двома пристроями. Щоб активувати функцію, натисніть кнопку автоматичного підключення Auto Connectivity. Натисніть ще раз, щоб відключити функцію і від'єднати витяжку від плити. Коли кухонна витяжка і поверхня підключені між собою, кожен раз при увімкненні поверхні, на витяжці автоматично вмикається освітлення та Низька швидкість. Швидкість і світло вимикаються автоматично, коли вимикається варильна

Витяжкою можна керувати за допомогою додатка Smart Things, як описано вище. T8. ВКЛ./ВИМК. Автоматичне під'єднання

1. Натисніть кнопку автоматичного підключення Auto Connectivity, щоб

2. Швидкість витяжки та освітлення вмикаються і вимикаються відповідно до

варильної поверхні, як описано вище.

3. Натисніть ще раз, щоб відключити функцію.

Дистанційне керування через додаток Smart Things App Автоматичне підключення Функція витяжки X X O O X O O O O Скидання індикатору насичення фільтру

• Натисніть кнопку T1, поки не почуєте звуковий сигнал.

• Індикатор LED 1 (фільтр утримання жиру) або індикатор LED 2 (фільтр з активованим вугіллям) припиняють блимати. ON/OFF індикатор насичення Фільтру з активним вугіллям

• Натиснути кнопки T2 і T3 на 3 секунди, щоб активувати (ON) індикатор насичення фільтру з активним вугіллям.
