MANUAL DE UTILIZADOR NK24N5703BM SAMSUNG

PT Instruções para instalação e'utilização

RU INHctpyKznaNo MoHTaKy N 3KcNJaTaZnN

UK Ihctpykuia 3 MoHTaxy Ta ekcnnyatauii

RO Instruetiuni de montaj.si/utilizare

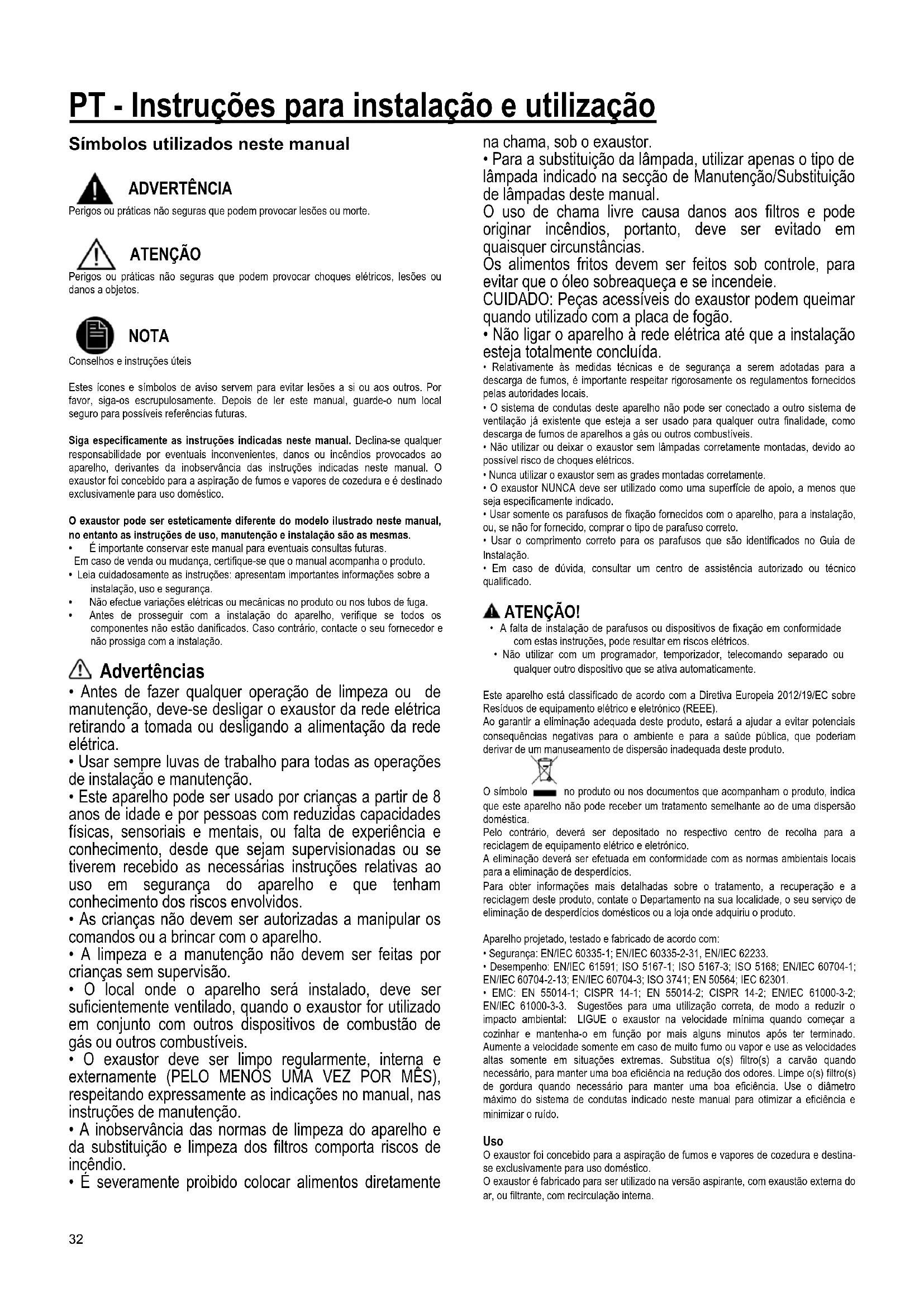

PT - Instruções para instalação e'utilização

Símbolos realizados nestemanual

ADVERTÉNCIA

Perigos ou prálicas não seguras que podem provocar lesões ou morte.

ATENÇAO

Perigos ou praticas não seguras que podem provocar choques electrolycos, lesões ou danos a objetivos.

NOTA

Conselhos e instruções ueteis

Estes icones e simbolos de avis servem para evacitar lesões a si ou eles outros. Por favor, siga-os escrupulosamente. Depois de ler este manual, guarde-o num local seguro para possiveis referencingias futuras.

Sigaspecificamenteasinstruçõesindicadasnestemanual.Decina-se qualquerresponsabilitadepor eventualisinconvenrientes,danosou incéndiosprovocados aoaparelho,derivantes da inobservança das instruções indicadas neste manual.Oexaustorfoi concebido para asipraçãodefumos e vapores decozedura edestinadoexclusivamenteparauso domésico.

O exaustor pode ser estetricamente diferente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as vezes.

• É importante conservar este manual para eventuels consultas futuras. Em caso de vendu ou mudança, certifique-se que omanual acompanha o produits.
• Leia cuidadosamente as instruções: aparem importantes informações sobre a instalação, uso e segurar.
• Não efectue variações eletricas ou mecanicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparecido, verifique se todos os componentes não são danificados. Caso contrário,��e o seu fornecedor e não prossiga com a instalacao.

Advertências

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fibras, sensoriais e mentalais, ou falta de experiencia e acontecimiento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relatives ao uso em segurar do aparecido e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, delve ser suficientemente ventilado, quando o exaustor for utilizes emikonto com outros dispositivos de combustao de gas ou outros combustiveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
• E severamente proibido colocar alimentos diretamente

na chama, sob o exaustor.

• Para a substituição da lampada, utilizes apenas o tipo de lampada indicado na secção de Manutenção/Substituição de lampadas deste manual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstancias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizesc con a placac de fogao.
• Não ligar o aparecido à rede electrica quando a instalação está总投资amente conclusuía.
• Relativamente às medicas tínicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de半导has de aparelho não pode ser conectado a outro Sistema de ventilacao ja existente que esteja a ser uso para qualquer other finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devo ao possível risco de choquesétricos.
• Nunca utilizes o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.
• Usar semente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistencia autorizada ou专业技术e qualificado.

ATENÇAÖ!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscosétricos.
• Não utilizes com um programador, temporizador, telecomando separado ou qualquer除外o dispositivo que se aliva automaticamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evitar potenciais consequencias negativas para o ambiente e para a saude publica, que poderiam derivar de um manuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que accompanying o produit, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario,deera ser depositado no respectivo centro de recolha para a reciclagem de equipamento eletrico e eletronico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de despedicios.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu服务于 a diminuição deespercimentos domesticos ou a loja quando adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurancia: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma'utilisation corretra, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcão por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumro ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtró(s) a carvalo quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diamétrno maximo doSYSTEMA de conduitas indicado neste manual para optimizar a eficiência e minimizar o ruido.

Uso

O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destinase exclusivamente para uso dométrico.
O exaustor é fabricado para ser realizado na versão aspirante, com exaustão externo do ar, ou filtrante, com recirculacao interna.

Versão evacuação para o exterior Os vapores são evacuados para o

exterior, por meio de um tubo de descarga fixado à falange de conexão que se encontrar sobre o exaustor.

ATENÇAO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAO!

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuição do desempenho de aspiração e um drasticivo aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com comprimento não inferior ao indicado.

! Utilizar um tubo conductor com o menor número possivel de curvas (angulo maximalo da curva: 90^ ).

! Evitar alteracoes drasticas da segao do tubo (diametro).

Versão recirculacao

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adicional à base de carvãoativado.

Instalacao

A distança minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogoes electrolyticos e 65 cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, deve-se levar em conta esta指示ação.

*consulte os regulamentos locais antes de proceder à instalização.

Conexão eletrica

A voltagem da rede eletrica deve corresponder com a voltagem indica na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona accessivel, mesmo deposito da instalacao. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accessivel, mesmo deposito da instalacao, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão I, de acordo com as regras de instalacao.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentacao eletrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretemente.

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.

Montagem

Antes de iniciar a instalação:

• Verificar que o produit adquirido tem as dimensionales adequadas para a area escolhida de instalacao.
• Tirar o/s filtros/ se carvão atrivado (*) se fornecidos (ver tambem o paragrafo relativo). Este/s devem ser remontado/s somente caso se desejo utiliser o exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não ha (por motivos de transporte) materiais extras (por exemple envelopes com parafusos (), garantias () etc.). Caso Hajatirar e conservar.

O exaustor é fornecido com buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um technician especialico para sua instalacao. Aparede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Note: As partes sinalizadas com o símbolo "(*) são acessórios OPCIONIS fornecidos apenas em algunos modelos ou OPCIONIS não fornecidos, a serem comprados

Manutenção

Limpeza

Para a limpeza,utilizar um pano hume decido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos.NAO UTILIZE ALCOOL!

Para todas as operações de manutenção,utilizar luvas de trabalho.

Filtro antigordura

Fig. 11-28

Capta as particulas de gordura provenrientes da cozedura.

O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.

O filtró poder ser lavadomanualmente ou naquina de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens naquina da louça, mas as suas caractéricas de filtração não se alteram.

Para desmontar o filtro antigordura puxe o puxador de libertacao com mola.

Filtro de carvão activo (so para a versão filtrante)

Fig. 27

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação do FILTER de carvão activado se verifica après um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substitui o cartucho no máximo cada 4 meSES (ou quando oSYSTEMA de indicatora daturação dos filtros - se previsto no Modelo que se possui - indicar esta necessidade).

Não pode ser lavado ou regenerado.

Montagem:

Coloque o gancho dorosso de carvao ativo, primeiro na parte de tras da lingueta metalica do exaustor e(before na parte dienteira com os bois botoes.

Desmontagem:

Remova o filtro de carvão ativo rodando 90^ os botões que o fixam ao exaustor.

Compra do filtrlo de carbono

O FILTER de carbone soit ser adquirido no website do Servico de Assistencia ou nos Centros de Assistance Samsung. Consultar as informacoes referidas na ultima pagsina deste manual.

Substituição das lampadas

O exaustor é fornecido com umsystema de iluminação baseado na Tecnologia LED. Os LED garantem uma iluminação melhor e uma duracao de até 10 vezes maior que as lampadas tradiconais e economizam 90% de energia electrolytica.

Para substituir,contactar o service de assistencia tecnica.

Funcionamento

T1. ON/OFF Motor

Pressionar a tecla T1 para ativar a velocidade predefinida (Velocidade predefinida: baixa).

Pressional novamente, para o exaustor regressar ao modo stand-by.

T2. Velocidade Baixa

Pressionar a tecla T2 para alivar a velocidade baixa.

T3. Velocidade Media

Pressionar lecla T3 para ativar a velocidade media.

T4. Velocidade Alta

Pressionar a tecla T4 para ativar a velocidade alta.

T5. Velocidade Intensiva (Boost)

Pressionar tecla T5 para ativar a velocidade intensiva (Boost) por 5 minutos.

Pressionar tecla Luz para acender as luzes.

Pressionar novamente para apagá-las.

T7. ON/OFF SOM

Pressionar por 3 segundos. O som é desativado (OFF).

Pressionar por 3 segundos. O som e ativado (ON).

Ligação (acoplamento) entre exaustor e placá de cozinha

É possével ligar (acoplar) o exaustor a uma placá de cozinha Samsung compatível atraves da Tecnologia Bluetooth.

Depos do efetuar a ligation com uma placu de cozinha compativel, o exaustor acende-se automaticamente na Velocidade Baixa sempre que se escaço a placu de cozinha, desligando-se automaticamente quando se desiga a placu de cozinha.

Além disso, ao ligar o exaustor a uma placé de cozinha compativel, é possível decarregar e instalar num dispositivo móvil a aplicação "Smart Things" e utilizes-a para os segentes fins:

• Verificar e configurar o acendimento do exaustor e da luz, a velocidade de funciona e o desigamento programado do exaustor (temporizador) e o "time-up alarm".

Para mais informações relativamente ao "download" e uso da aplicação Smart Things no seu dispositoivo molev e sobre como utilizes-a para o controlo do seu exaustor, visitar:

www.samsung.com.

T9. Ligação Bluetooth (Acoplamento entre exaustor e placar compativel Samsung)

1. Pressionar tecla Bluetooth no exaustor.

O indicator na tecla pisca indicando a ativação do processo de acoplamento.
2. Pressionar a tecla Bluetooth na placu de cozinha. O indicator na tecla permanece aceso indicando o final do processo de acoplamento, no display acende-se o simbolo "bt".

T9. Desconexão Bluetooth (Reset)

1. Pressionar e manter pressionada por 3 seg.a tecla T9 no exaustor.
2. No display surge "bt rt" indicando que foi executada a desconexão.

NOTA

Para uma descrição detlhada do procedimento de ligation, consultar o manual de uso da placac de cozinha Samsung compativel.

Conectividade automática

A conecividade automática permite fazer functional em sintonia e rapidamente, atraves de Bluetooth, o exhaustor e umapla de cozinha Samsung compativel,(before do executar o acoplamento entre osinous aparemelhos.
Para ativar a funcao, pressionar a tecla Auto Connectivity.
Pressionar novamente para desativar a funcao e desligar o exaustor da placac de cozinha.
Com o exaustor e a placde de cozinha ligados, sempre que se acende a placde de cozinha, no exaustor acende-se automaticamente a luz e a Velocidade Baixa".
Velocidade e luz desligam-se automaticamente com o desligamento da placar de cozinha.
É possivel controlar o exaustor com a aplicação Smart Things tal como acima descrito.

T8. Conectividade automática ON/OFF

1. Pressionar a tecla Auto Connectivity para ativar a funcao.

2. A velocidade do exaustor e a luz acendem-se e desligam-se com base no estado da placar de cozinha, tal como acima descripto.

3. Pressionar novamente para desativar a funcao.

icono do Visor	Comando à distência atravesés da Aplicação Smart Things	Conectividade Automática	Função Exaustor
	X	X	0
	0	X	0
	0	0	0

Reset do indicator deaturação do filtró

• Pressionar a tecla T1 até ouvir o sinal sonoro.
• O LED 1 (filtro antigorduras) ou o LED 2 (filtro de carvalo ativo)aretham de piscar.

ON/OFF indicator deaturação do FILTER de carvão ativo

• Pressionar durante 3 segundos a tecla T2 e T3 para ativar (ON) o indicator de saturacao do filtro de carvao ativo.
• Pressionar durante 3 segundos a tecla T2 e T3 para desativar (OFF) o indicator de saturação do FILTER de carvão ativo.
