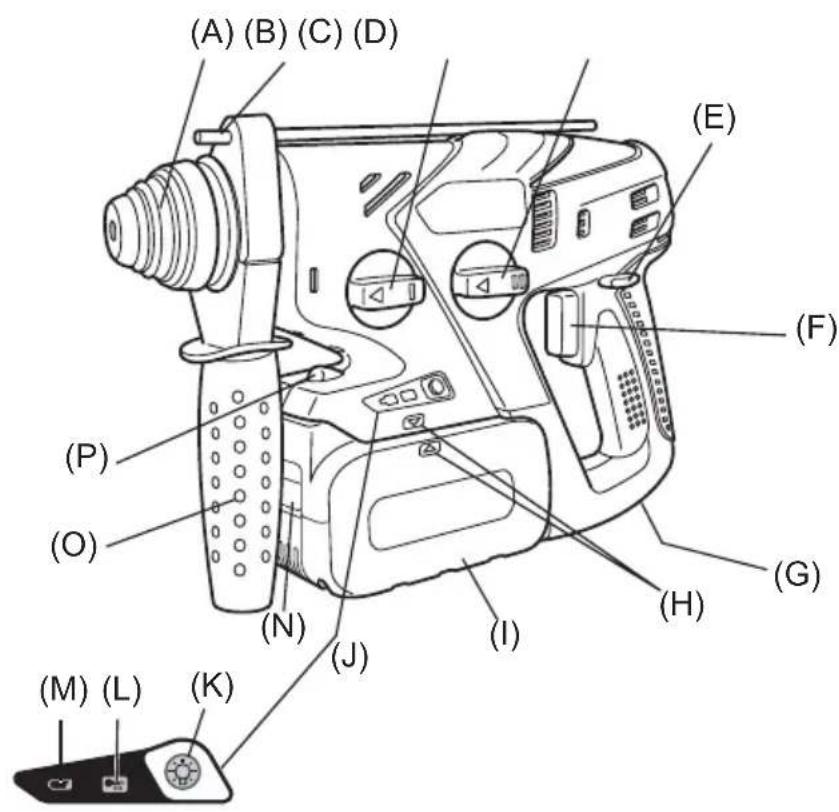

FUNCTIONAL DESCRIPTION FUNKTIONSBESCHREIBUNG DESCRIPTION DES FONCTIONS DESCRIZIONE DELLE FUNZIONI FUNCTIEBESCHRIJVING DESCRIPCIÓN FUNCIONAL BESKRIVELSE AF FUNKTIONERNE FUNKTIONSBESKRIVNING FUNKSJONSBESKRIVELSE TOIMINTAKUVAUS ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ ФУНКЦИОНАЛЬНИЙ ОПИС

НазадВперед

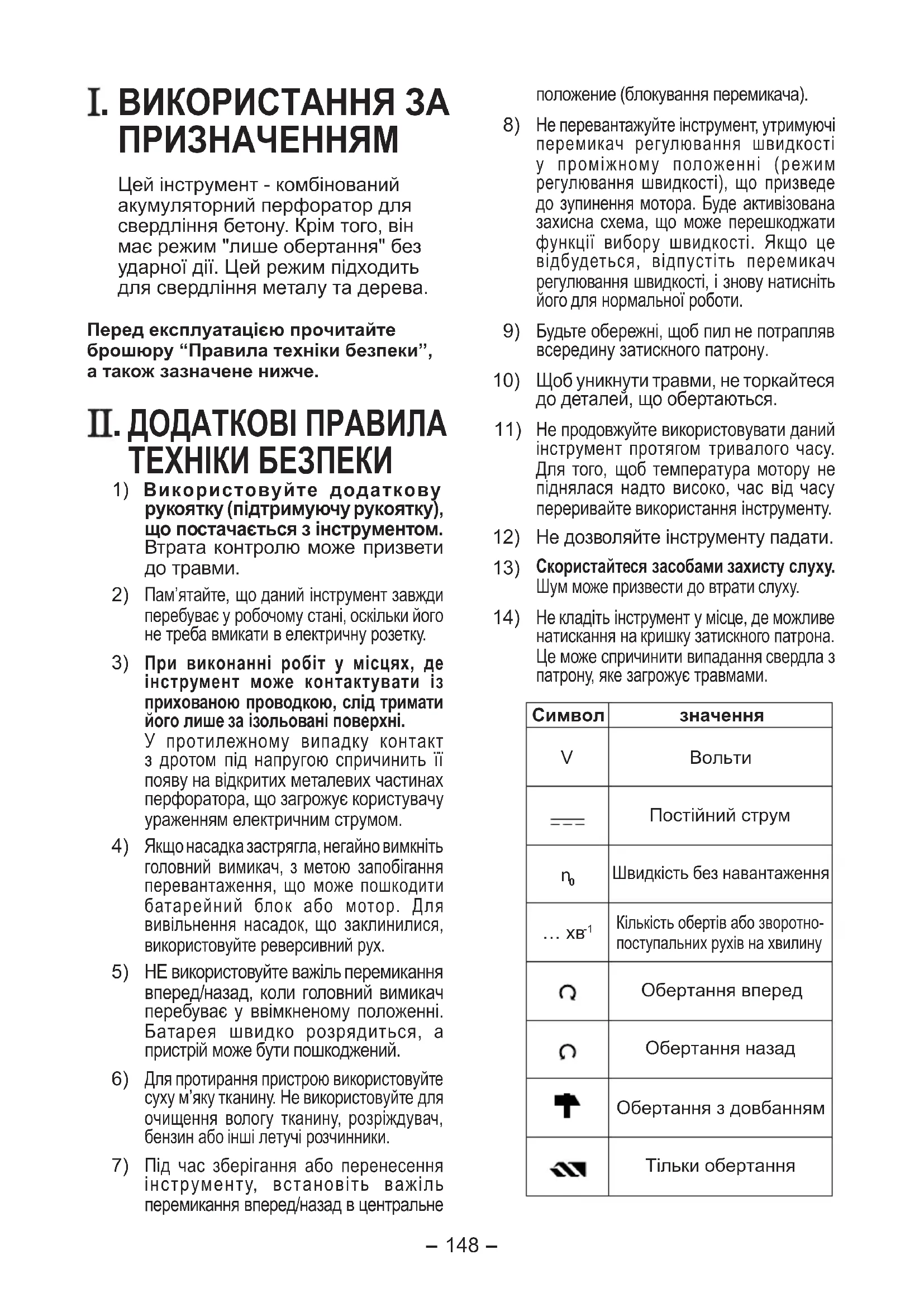

I. ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

Цей інструмент - комбінований акумуляторний перфоратор для свердління бетону. Крім того, він має режим "лише обертання" без ударної дії. Цей режим підходить для свердління металу та дерева.

Перед експлуатацією прочитайте брошюру "Правила техніки безпеки", а також зазначене нижче.

II. ДОДАТКОВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

1) Використовуйте додаткову рукоятку (підтримуючу рукоятку), що постачається з інструментом. Втрата контролю може призвети до травми.
2) Пам'ятайте, що даний інструмент завжди перебуває у робочому стані, оскільки його не треба вмикати в електричну розетку.
3) При виконанні робіт у місцях, де інструмент може контактувати із прихованою проводкою, слід тримати його лише за ізольовані поверхні. У протилежному випадку контакт з дротом під напругою спричинить її появу на відкритих металевих частинах перфоратора, що загрожує користувачу ураженням електричним струмом.
4) Якщо насадка застрягла, негайно вимкніть головний вимикач, з метою запобігання перевантаження, що може пошкодити батарейний блок або мотор. Для вивільнення насадок, що заклинилися, використовуйте реверсивний рух.
5) НЕ використовуйте важіль перемикання вперед/назад, коли головний вимикач перебуває у ввімкненому положенні. Батарея швидко розрядиться, а пристрій може бути пошкоджений.
6) Для протирання пристрою використовуйте суху м'яку тканину. Не використовуйте для очищення вологу тканину, розріждувач, бензин або інші летучі розчинники.
7) Під час зберігання або перенесення інструменту, встановіть важіль перемикання вперед/назад в центральне

положение (блокування перемикача).

8) Не перевантажуйте інструмент, утримуючі перемикач регулювання швидкості у проміжному положенні (режим регулювання швидкості), що призведе до зупинення мотора. Буде активізована захисна схема, що може перешкоджати функції вибору швидкості. Якщо це відбудеться, відпустіть перемикач регулювання швидкості, і знову натисніть його для нормальної роботи.
9) Будьте обережні, щоб пил не потрапляв всередину затискного патрону.
10) Щоб уникнути травми, не торкайтеся до деталей, що обертаються.
11) Не продовжуйте використовувати даний інструмент протягом тривалого часу. Для того, щоб температура мотору не піднялася надто високо, час від часу переривайте використання інструменту.
12) Не дозволяйте інструменту падати.
13) Скористайтеся засобами захисту слуху. Шум може призвести до втрати слуху.
14) Не кладіть інструмент у місце, де можливе натискання на кришку затискного патрона. Це може спричинити випадання свердла з патрону, яке загрожує травмами.

Символ	значення
V	Вольти
——	Постійний струм
n_0	Швидкість без навантаження
... xB^-1	Кількість обертів або зворотно-поступальних рухів на хвилину
Ω	Обертання вперед
Ω	Обертання назад
↑	Обертання з довбанням
	Тільки обертання

ОБЕРЕЖНО!

• Не використовуйте інші батарейні блоки, крім блоків Panasonic, призначених для використання з цим акумуляторним інструментом.
• Не кладіть батарейний блок у вогонь і не піддавайте його впливу високої температури.
• Не вставляйте в батарейний блок такі предмети, як гвіздки, не піддавайте його ударам, не розбирайте його і не намагайтесь видозмінити.
• Не допускайте торкання металічних предметів до клем батарейного блока.
• Не переносіть і не зберігайте батарейний блок в одному ящику з гвіздками або аналогічними металічними предметами.
• Не заряджайте батарейний блок у місці з високою температурою, наприклад, поряд з вогнем або під прямими сонячними променями. Інакше батарея може перегрітися, зайнятися або вибухнути.
• Ні в якому випадку не використовуйте для зарядки батарейного блока інший зарядний пристрій, крім спеціально призначеного для цього пристрою. Інакше батарея може почати протікати, перегрітися або вибухнути.
  • Після зняття батарейного блоку з інструменту або зарядного пристрою, завжди встановлюйте на місце кришку блоку. Інакше може трапитися коротке замикання контактів батареї, що може призвести до пожежі.

III. СКЛАДАННЯ

Установка або виймання свердла

Затискний патрон

ПРИМІТКА: Мастило для насадки Змашуйте овальне заглиблення на насадці за допомогою мастила, яке входить до комплекту, принаймні один раз на місяць.

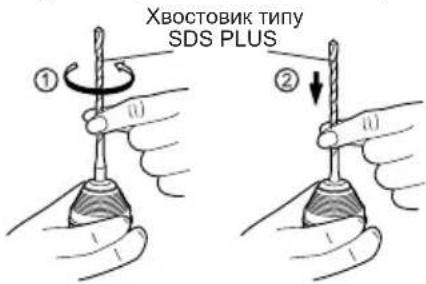

1. Для встановлення насадки

1-1. Вставте насадку в установочний отвір і злегка поверніть її для визначення зачепленого положення.
1-2. В зачепленому положенні натисніть насадку до упору. Переконайтеся, що насадка зафіксована, потягнувши її.

Хвостовик типу SDS PLUS

2. Для зняття насадки

2-1. Натисніть на кришку затискного патрону і потягніть насадку.

Установка або виймання батарейного блока

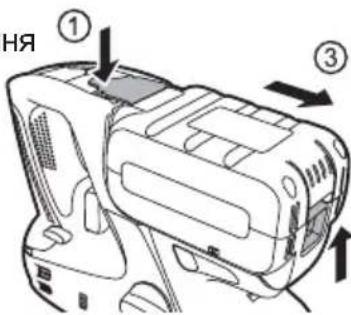

Тримач акумулятора

З огляду на правила техніки безпеки установка батарейного блока здійснюється за два етапи. Перед початком експлуатації інструмента переконайтеся, що блок правильно встановлений.

- Встановлення і зняття батарейного блоку - Для зняття-

Натисніть на тримач акумулятора (①).

Тримаючи кнопку вивільнення батарейного блока, (②) зсуньте акумулятор вбік та витягніть з блока. (③)

Важіль

вивільнення

НЯ ① ③

Утри- мувач батареї

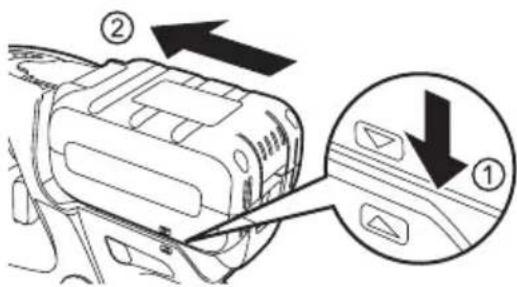

-Для встановлення-

Для установки батарейного блока сумістіть мітки вирівнювання на корпусі інструмента та блоці (①) і установіть батарейний блок. (②)

- Після того, як почуєте перше клацання, продовжуйте із певним зусиллям встановлювати батарейний блок, доки він не зафіксується важелем, і ви не почуєте друге клацання.

ПРИМИТКА:

Якщо батарейний блок встановлено неправильно, миготітимуть індикатори перегріву та низького заряду батареї.

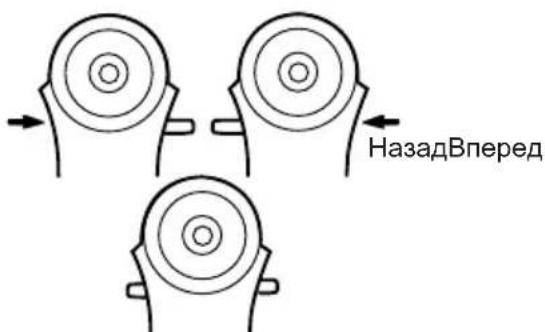

Важіль перемикання вперед/назад

НазадВперед

• Переконайтеся, що Ви встановили селекторний перемикач в центральне положення, щоб зафіксувати його після використання.
• Працюйте з важелем перемикання вперед/назад після того, як обертання мотора повністю зупиниться.

Важіль перемикання режиму довбання/свердління/Важіль вибору швидкості/удару

1. Можливі чотири режими при поєднанні варіантів перемикання важеля перемикання довбання/свердління і важеля вибору швидкості/удару.

Виберіть відповідний режим для використання.

1. Проводіть зміну режиму після того, як обертання мотору повністю зупиниться.

Положення селекторного важеля	Важіль вибору швидкості/удару	Рекомендоване використання
[х8з7](Обертання з довбанням)	Режим довбання с жорсткими ударами	Даний режим характеризується довбаннямзжорstkими ударами, що підходить для свердління бетону• Дриль для бетону
	Режим довбання з м'якими ударами	Даний режим підходить для свердління бетону дрилем меншого діаметру, або для свердління матеріалу на м'якій основі.• Дриль для бетону малого діаметру
[эк6з](Тільки обертання)	Режим свердління з високою швидкістю	Даний режим підходить для свердління металу при обертанні з високою швидкістю.• Дриль для металлу• Пила для вирізання отворів у металлі
	Режим свердління с низькою швидкістю	Даний режим підходить для свердління дерева з високим крутильним моментом.• Дриль для дерева

Перемикач регулювання змінної швидкості

Для установки центру отвору, злегка натисніть пускатель, щоб почати повільне обертання дриля.

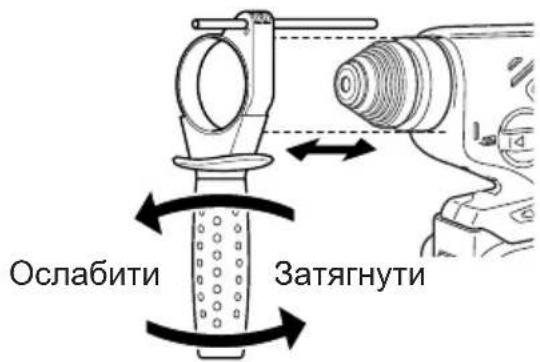

Підтримуюча рукоятка

Встановіть підтримуючу рукоятку в зручне для Вас положення, і надійно затягніть рукоятку.

Ослабити Затягнути

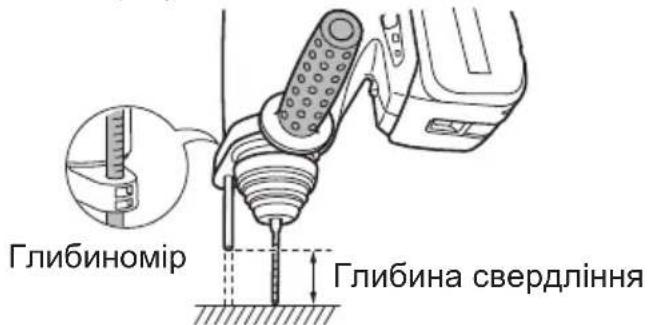

Глибиномір

Ослабте підтримуючу рукоятку і відрегулюйте глибиномір на зручну для Вас глибину. Після регулювання, затягніть підтримуючу рукоятку і зафіксуйте глибиномір.

Глибиномір Глибина свердління

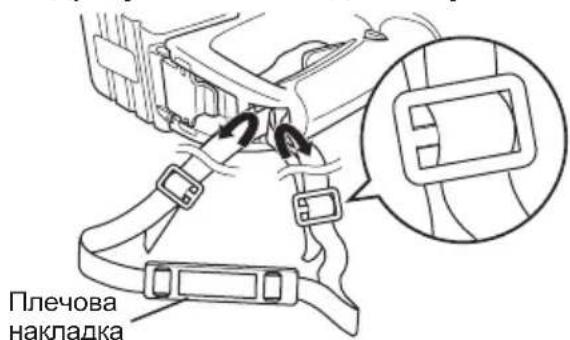

Встановлення плечового ременя УВАГА:

• Міцно прикріпіть плечовий ремінь до головного блоку інструменту і перевірте довжину ременя перед користуванням.
• Перевірте стан ременя і не користуйтесь ним у випадку, якщо він має порізи, обриви і т.п. При користуванні інструментом з неправильно встановленим ременем існує ризик отримання травми або пошкодження.
• Будь ласка, надійно надіньте плечовий ремінь на плече. У випадку падіння інструменту існує ризик отримання травми або пошкодження.
• Пропустіть ремінь крізь утримувачі ременя.
• Пропустіть ремінь крізь пряжки і відрегулюйте його довжину.

Для запобігання травмам додержуйтесь наведених нижче інструкцій.

• Плечовий ремінь може бути відрегульований у відповідності з фізичними параметрами робітника.
• Відрегулюйте плечову накладку, щоб вона була на плечі.
• Потягніть за плечовий ремінь, щоб переконатися, що він міцно прикріплений до головного блоку інструменту.

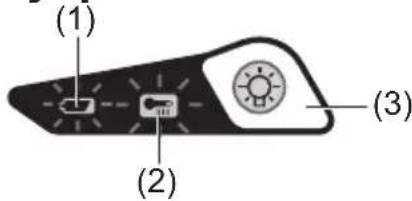

Панель управління

(1) (2) (3)

(1) Попереджувальна лампочка низького заряду батареї

Вимкнена (звичайна робота)

Мигає (Зарядження не відбувається) Ввімкнена функція захисту батареї

Надмірне (повне) розрядження літій-іонних батарей різко скорочує строк їхньої служби. Даний дриль оснащений функцією захисту батареї, яка призначена для попередження надмірного розрядження батарейного блоку.

• Функція захисту батареї активується безпосередньо перед тим, як батарея втратить свій заряд, що змушує мигати попереджувальну лампочку низького заряду батареї.
• Якщо ви помітили, що попереджувальна лампочка низького заряду батареї мигає, негайно зарядіть батарейний блок.

(2) Попереджувальна лампочка перегріву

Вимкнена (звичайна робота)

Мигає: Перегрів

Вказує на те, що роботу було зупинено через перегрів батареї.

Функція захисту від перегріву зупиняє роботу дриля для захисту батарейного блоку у випадку його перегріву. Коли функція ввімкнена, на панелі управління мигає попереджувальна лампочка перегріву.

- У випадку ввімкнення функції захисту від перегріву дайте дрилю достатньо охолонути (щонайменше на протязі 30 хвилин). Дриль буде готовий до роботи після вимкнення попереджувальної лампочки.

- Уникайте використання дриля таким чином, щоб це призводило до неодноразового ввімкнення попереджувальної лампочки.

ПРИМИТКА:

- При роботі в умовах високої температури (наприклад, влітку) може спрацьовувати функція захисту від перегрівання. Вона перериватиме використання інструмента протягом тривалого часу.

(3) Світлодіодне підсвічування

Завжди натискайте перемикач живлення один раз перед використанням світлодіодного підсвічування.

Натисніть кнопку ввімкнення і вимкнення світлодіодного підсвічування 📂.

Підсвічування горить при дуже низь- кому струмі і не впливає негативно на продуктивність інструменту під час роботи або на ёмкість його ба- тареї.

УВАГА:

• Вбудоване світлодіодне підсвічування призначене для тимчасового освітлення невеликої робочої зони.
- Не використовуйте його у якості заміни постійного ліхтарика, так як воно не має достатньої яскравості.
- Якщо інструмент не використовується протягом 5 хвилин, світлодіодне підсвічування вимкнеться.

Увага : НЕ ДИВИТИСЯ НА ПРОМІНЬ. Використання органів управління або регулювань, або виконання процедур іншим чином, яніж вказано в даній інструкції, може призвести до потрапляння під вплив небезпечного випромінювання.

Батарейний блок

Для належного використання батарейного блоку

Літій-іонний батарейний блок (EY9L80)

• Щоб досягнути оптимального строку служби батареї, зберігайте літій-іонний батарейний блок в зазначених умовах, не заряджаючи його.
• Якщо батарейний блок не використовується, зберігайте його подалі від таких металевих речей, як скріпки, монети, ключі, цвяхи, шурупи, або інших дрібних

металевих речей, які можуть призвести до контакту однієї клеми з іншою.

Зберігання батарейних блоків разом може стать причиною виникнення іскр, опіків або пожежі.

• Під час роботи з батарейним блоком переконайтесь, що робоче приміщення добре провітрюється.
• При витягуванні батарейного блоку з основного корпусу інструменту, негайно замініть кришку батарейного блоку для запобігання забруднення клем батареї пилом та брудом, що може викликати коротке замикання.

Термін служби батарейного блоку

Акумуляторні батареї мають обмежений термін служби. Якщо після зарядки час функціонування стає надмірно коротким, замініть батарейний блок на новий.

Утилізація батареї

УВАГА:

З метою захисту навколишнього середовища та утилізації матеріалів, переконайтеся, що вона утилізована в офіційно визначеному місці, якщо такі є у Вашій країні.

Зарядний пристрій

Зарядка

Попередження щодо використання літій-іонного акумулятора

• Перед зарядженням акумулятора переконайтесь в тому, що на виводах зарядного пристрою немає рідини, мастила чи сторонніх предметів. У разі їх виявлення усуньте сторонні предмети та протріть виводи. Забруднення виводів батарейного блоку пилом і брудом, які твердіють при контакті з рідиною або мастилом, може негативно вплинути на його строк служби.
• Якщо температура батарейного блока впаде нижче позначки -10°C (14°F), заряджання автоматично припиниться для запобігання псуванню акумулятора.

Загальні застережні заходи щодо літій-іонного/нікель-металогідридного/нікель-кадмієвого батарейного блоку

• Діапазон температури навколишнього середовища складає від 0°C (32°F) до 40°C (104°F).
  Якщо батарейний блок буде використовуватись при температурі батареї нижче 0°C (32°F), інструмент може не функціонувати належним чином.
• При зарядці холодного батарейного блоку (з температурою нижче 0°C (32°F)) в теплому місці, залиште батарейний блок в цьому місці та почекайте понад одну годину, доки батарея нагріється до рівня температури навколишнього середовища.
• Охолодіть зарядний пристрій при послідовній зарядці більш ніж двох батарейних блоків.
• Не вставляйте Ваші пальці в контактні отвори, коли Ви тримаєте зарядний пристрій, а також в інших випадках.

УВАГА:

Для уникнення ризику пожежі або пошкодження зарядного пристрою.

• Не використовуйте в якості джерела живлення генератор двигуна.
• Не блокуйте вентиляційні отвори на зарядному пристрої та батарейному блоці.
• Вимкніть зарядний пристрій з штепсельної розетки, якщо він не використовується.

Літій-іонний батарейний блок ПРИМІТКА:

Ваш батарейний блок не є повністю зарядженими під час придбання. Не забудьте зарядити його перед використанням.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМИТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

1 Зрівняйте мітки вирівнювання і розмістіть батарею у заглибленні на зарядному пристрої.
2 Зсуньте його вперед у напрямку стрілки.

Mitki

Мітки вирівнювання

1. Під час зарядки буде горіти лампочка зарядки. Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.
2. Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні).
   Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.
3. Лампочка зарядки (зелена) буде повільно мигати, як тільки батарея буде заряджена приблизно на 80%.
4. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.
5. Повне заряджання при температурі 0°C (32°F) чи менше триває довше, ніж стандартний час заряджання. Навіть після повного заряджання акумулятор матиме заряд, який становить лише приблизно 50% заряду при нормальній робочій температурі.
6. Якщо лампочка живлення не загориться негайно після включення зарядного пристрою, або якщо після закінчення стандартного часу лампочка не почне швидко мигати, зверніться до уповноваженого сервісного центру.
7. Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

Кнб бат

Кнопка вивільнення батарейного блока

1. Виймайте батарейний блок, тримаючи натиснутою кнопку вивільнення.

Нікель-металогідридний/нікель- кадмієвий батарейний блок

ПРИМІТКА:

При першому зарядженні батарейного блоку, або після тривалого зберігання, заряджуйте його протягом 24 годин, щоб довести батарею до повної зарядної ёмкість.

Зарядний пристрій (EY0L80)

1. Ввімкніть зарядний пристрій в штепсельну розетку змінного струму.

ПРИМИТКА:

При підключенні штепсельної вилки до джерела живлення змінним струмом можуть з'явитися іскри, але це не створую проблему з точки зору безпеки.

1. Щільно вставте батарейний блок в зарядний пристрій.

1. Під час зарядки буде горіти лампочка зарядки. Після завершення зарядки автоматично спрацює внутрішній електронний перемикач, запобігаючи надмірній зарядці.

- Зарядка не почнеться, якщо батарейний блок є надто гарячим (наприклад, безпосередньо після функціонування при великому навантаженні). Оранжева лампочка режиму очікування буде мигати, доки батарея не охолоне. Далі зарядка почнеться автоматично.

1. Після завершення зарядки лампочка зарядки почне швидко мигати зеленим світлом.

2. Якщо лампочка зарядки не загориться безпосередньо після вмикання зарядного пристрою, або якщо лампочка не погасне після закінчення стандартного часу зарядки, зверніться до уповноваженого сервісного центру.

3. Якщо повністю заряджений батарейний блок знову вставити в зарядний пристрій, загориться лампочка зарядки. Через декілька хвилин лампочка зарядки може почати швидко мигати, показуючи, що зарядка завершена.

СВІТЛОВІ ІНДИКАТОРИ

Висвічування зеленим світлом

Зарядний пристрій підключений до штепсельної розетки змінного струму. Готовий до зарядки.

Швидке мигання зеленим світлом

Мигання зеленим світлом

Батарея заряджена приблизно на 80%. (Придатна для використання зарядка. Лише літій-іонна батарея)

Висвічування зеленим світлом

Виконується зарядка.

Висвічування оранжевим світлом

Батарейний блок холодний.

Батарейний блок заряджається повільно, щоб знизити навантаження на батарею. (Лише літій-іонна батарея)

Мигання оранжевим світлом

Батарейний блок гарячий. Зарядження почнеться, коли температура батарейного блока впаде.

Якщо температура батарейного блоку складає -10°C (14°F) або менше, лампочка зарядки (оранжева) також почне мигати. Зарядка почнеться тоді, коли температура батарейного блоку підвищиться. (Пише літій-іонна батарея)

Лампочка стану зарядки

Ліва: зелена Права: оранжева будуть висвічуватися.

Швидке мигання одночасно оранжевим і зеленим світлом

Зарядження є неможливим. Батарейний блок засмічений пилом або несправний.

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Cd

Дані символи дійсні тільки на території Європейського Союзу.

При потребі утилізації даних елементів зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

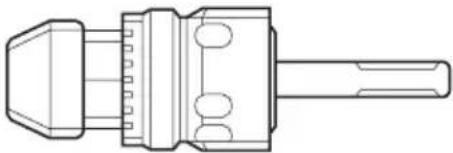

Долотчаста насадка (EY9HX402E) (входить до комплекту відповідно до призначення)

УВАГА:

• Долотчаста насадка призначена для використання з комбінованим акумуляторним перфоратором ЕУ7880. Використання її з іншим інструментом може призвести до травмування.
• Перед прикріпленням або зняттям долотчастої насадки від'єднайте батарейний блок від інструмента або установіть перемикач у зафіксоване вимкнене положення. Ці запобіжні заходи безпеки зменшують ризик ненавмисного вмикання інструмента.
• Перед використанням нанесіть консистентне мастило на вал долотчастої насадки.
• Долотчаста насадка нагрівається в процесі роботи. Її температура може стати дуже високою і стати причиною опіків шкіри.

Не працюйте з насадкою більше 30 хвилин без перерви.

• Для запобігання ризику травми використовуйте підтримуючу рукоятку на комбінованому акумуляторному перфораторі.
• У разі пошкодження гумової насадки для захисту від пилу негайно зніміть насадку для запобігання потрапляння пилу всередину.

Сфера використання:

• Використовується разом з зубилом із хвостовиком типу SDS-Plus у режимі "обертання + удари" для легкої обробки (зняття керамічної плитки, здирання герметизуючого матеріалу тощо)
• Для установки насадки слід зняти підтримуючу рукоятку з перфоратора. Установіть долотчасту насадку на інструмент. Обов'язково усуньте люфт між насадкою та інструментом. Надійно прикріпіть насадку до інструмента за допомогою гвинта-баранчика.
• Прикріпіть підтримуючу рукоятку до насадки.
• Установка/виймання зубила Прочитайте інструкції до комбінованого акумуляторного перфоратора.
• Регулювання кута зубила Для регулювання кута зубила відповідно до виконуваної роботи поверніть насадку.

Пилозбірник (EY9X004E) (Додаткове приладдя)

* Свердла, діаметр яких перевищує 20 мм, не можуть бути вставлені скрізь пилозбірник.
* Не використовуйте даній інструмент для свердлення іншого матеріалу, крім бетону, цементного розчину або інших керамічних матеріалів. Якщо його використовувати при свердлінні металічних матеріалів, пилозбірник може бути пошкоджений від нагрівання металічною стружкою.

1. Встановіть свердло.

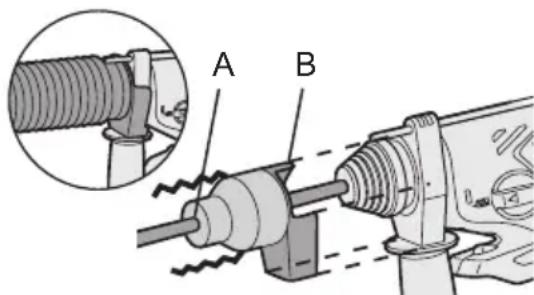

2. Пропустіть свердло скрізь А і зафіксуйте манжету на В, співставивши з формою підтримуючої рукоятки.

A B

Експлуатація

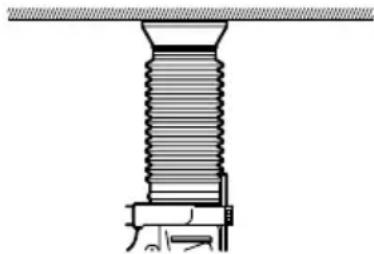

Тримайте пилозбірник в близькому контакті з поверхнею стіни під час експлуатації.

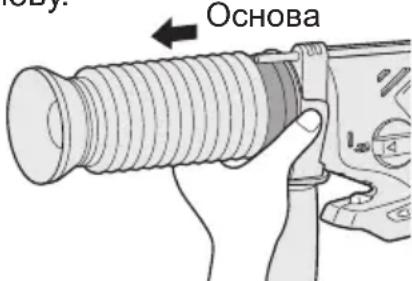

Для знаття, тримайте пилозбірник за основу. Основа

Основа

Будь ласка, знімайте після того, як повністю звільните від пилу пилозбірник.

Зберігання

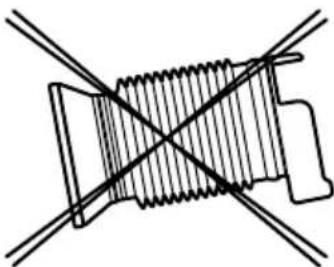

Не зберігайте пилозбірник в стиснутому положенні. Якщо тримати її у стиснутому положенні, може бути неможливо повернути їй первісну форму.

Для протирання пристрою використовуйте суху м'яку тканину. Не використовуйте для очищення вологу тканину, розріждувач, бензин або інші летучі розчинники.

VI. ПРИЛАДДЯ

⚠️УВАГА:

Для запобігання ризику травми, використовуйте приладдя або пристрої за їхнім встановленим призначенням.

Пилозбірник

•EY9X004E

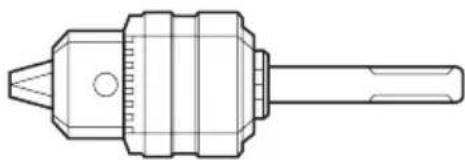

Затискний патрон

•EY9HX400E

Використовується для установки свердла для свердління дерева або металу з діаметром хвостовика від 1,5 до 13 мм.

Не використовуйте затискний патрон у режимі "обертання з ударною дією ( )". Використання цього патрону у режимі "обертання з ударною дією" може спричинити поломку свердла і призвести до травми.

Ударний патрон •EY9HX401E

Використовується для установки свердла для свердління бетону або металу з діаметром хвостовика від 2,5 до 13 мм.

Не використовуйте ударний патрон з свердлом для дерева або металу у режимі "обертання з ударною дією" (↑). Використання цього патрону у режимі "обертання з ударною дією" може спричинити поломку свердла і призвести до травми.

Якщо Вам необхідно будь-яке сприяння в отримання додаткової інформації стосовно даного приладдя, зверніться до місцевого сервісного центру.

VII. ВКАЗІВКИ ПО ВИКОРИСТАННЮ

1. У разі недостатньої натискної сили на насадку перфоратор не зможе виконувати ударну дію в режимі довбання.

Це зроблено для того, щоб запобігти роботі в режимі довбання без навантаження. Натисніть сильніше на насадку, щоб ввімкнути перфоратор і змусити його вдаряти.

Під час роботи слід переконатися в тому, що Ви натискуєте з достатньою силою.

1. Взимку та в інших випадках, коли температура пристрою буде низькою (5°C або нижче), спочатку удар в режимі довбання може бути слабкіше, ніж звичайно.

Це відбувається тому, що мастило стає більш в'язким при низькій температурі, що підвищує тертя.

Якщо це відбудеться, попрацюйте в режимі довбання без навантаження протягом приблизно 30 секунд і повторіть це 3 рази. Це відновить його ударну потужність.

VIII. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ОСНОВНИЙ ПРИСТРІЙ

Максимальний діаметр свердління	Бетон	20 мм (25/32")
	Сталь	13 мм (33/64")
	Деревина	27 мм (1-1/16")
Напруга мотору	Мотор постійного струму 28,8 В
Швидкість без навантаження (об/хв)	Повільний режим	0 – 500 хв^-1 (об/хв)
	Швидкий режим	0 – 920 хв^-1 (об/хв)
Кількість ударів за хвилину (удар/хв)	М'який режим	0 – 2800 хв^1 (удар/хв)
	Жорсткий режим	0 – 4500 хв^1 (удар/хв)
Вага (з батарейним блоком)	3,8 кг (8.4 фунта)
Загальна довжина	319 мм (12-9/16")
Рівень шуму, Вібрація	Див. аркуш з комплекту

БАТАРЕЙНИЙ БЛОК

Модель	EY9L80
Б а т а р е я , щ о використовується	Літій-іонна батарея
Напруга батареї	28,8 В постійного струму (3,6 В × 8 елементів)
Ємність	3 Ампер-година

ЗАРЯДНИЙ ПРИСТРІЙ

Модель EY0L80
Параметри	Див. табличку з електричними параметрами на нижній поверхні зарядного пристрою.
Bara 0,95 кг	(2,1 фунта)

[Літій-іонний батарейний блок]

Час зарядки	Ампер-година	14,4 В 28,8 В
		EY9L40	EY9L80
		Придатний для використання: 35 хв.	Придатний для використання: 55 хв.
		Повний: 50 хв.	Повний: 70 хв.

[Нікель-металогідридний/нікель-кадмієвий батарейний блок]

Час зарядки		7,2 В	9,6 В	12 В	15,6 В	18 В	24 В
	Ампер-година	EY9065EY9066	EY9080EY9086	EY9001EY9006
		20 хв.
	1,7 Ампер-година		EY9180EY9182	EY9101EY9103
		25 хв.
	2 Ампер-година	EY9168 EY9188		EY9106EY9107EY9108	EY9136		EY9116EY9117
		30 хв.					60 хв.
	3 Ампер-година			EY9200 EY9230 EY921045 хв. 90 хв.
	3,5 Ампер-година			EY9201 EY9231 EY925155 хв. 65 хв.

ПРИМІТКА: Дана таблиця може містити моделі, що відсутні у Вашому регіоні. Будь ласка, зверніться до найостаннішого загального каталогу.

ПРИМІТКА: Назва та адреса дилера наведені у гарантійній картці, що додається.

Panasonic Electric Works Co., Ltd.

1048,Kadoma,Osaka 571-8686,Japan

http://panasonic.net

EN. GR. FR. IT. ND. ES. DN. SW. NR. FN. RUS. Uk
