MANUALE UTENTE EY7880 PANASONIC

Martello rotante senza fi li

Draadloze klopboormachine

Martillo rotatorio sin cables

[Batterie autonome Ni-MH/Ni-Cd]

Durée de char-gement		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
				EY9108
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min. 65 min.

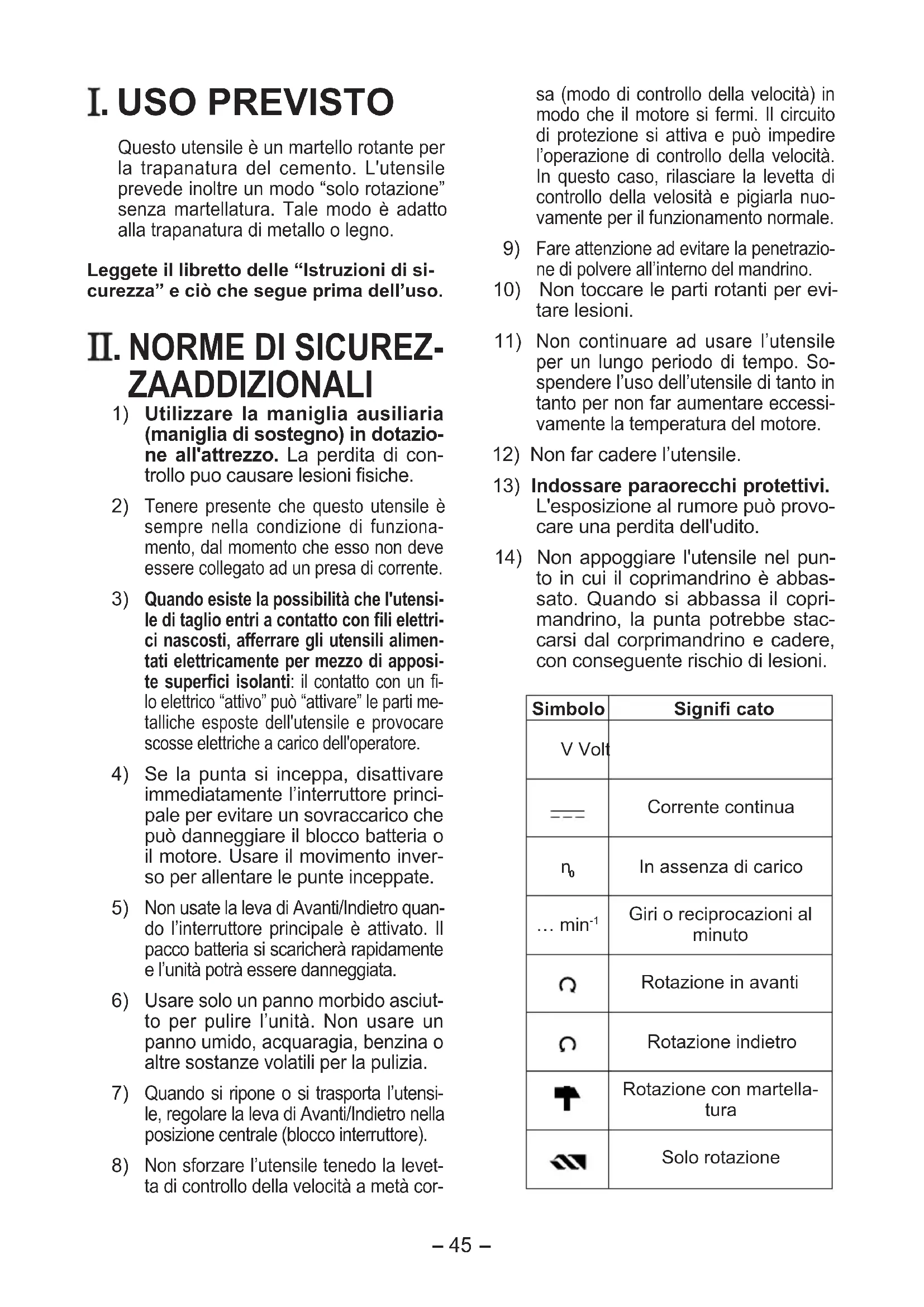

Questo utensile è un martello rotante per la trapanatura del cemento. L'utensile prevede inoltre un modo "solo rotazione" senza martellatura. Tale modo è adatto alla trapanatura di metallo o legno.

Leggete il libretto delle “Istruzioni di sicurezza” e ciò che segue prima dell’uso.

II. NORME DI SICUREZ-ZAADDIZIONALI

1) Utilizzare la maniglia ausiliaria (maniglia di sostegno) in dotazione all'attrezzo. La perdita di controllo puo causare lesioni fisiche.
2) Tenere presente che questo utensile è sempre nella condizione di funzionamento, dal momento che esso non deve essere collegato ad un presa di corrente.
3) Quando esiste la possibilità che l'utensile di taglio entri a contatto con fili elettrici nascosti, afferrare gli utensili alimentati elettricamente per mezzo di apposite superfici isolanti: il contatto con un filo elettrico "attivo" può "attivare" le parti metalliche esposte dell'utensile e provocare scosse elettriche a carico dell'operatore.
4) Se la punta si inceppa, disattivare immediatamente l'interruttore principale per evitare un sovraccarico che può danneggiare il blocco batteria o il motore. Usare il movimento inverso per allentare le punte inceppate.
5) Non usate la leva di Avanti/Indietro quando l'interruttore principale è attivato. Il pacco batteria si scaricherà rapidamente e l'unità potrà essere danneggiata.
6) Usare solo un panno morbido asciutto per pulire l'unità. Non usare un panno umido, acquaragia, benzina o altre sostanze volatili per la pulizia.
7) Quando si ripone o si trasporta l'utensile, regolare la leva di Avanti/Indietro nella posizione centrale (blocco interruttore).
8) Non sforzare l'utensile tenedo la levetta di controllo della velocità a metà cor-

sa (modo di controllo della velocità) in modo che il motore si fermi. Il circuito di protezione si attiva e può impedire l'operazione di controllo della velocità. In questo caso, rilasciare la levetta di controllo della velocità e pigiarla nuovamente per il funzionamento normale.

9) Fare attenzione ad evitare la penetrazione di polvere all'interno del mandrino.
10) Non toccare le parti rotanti per evi- tare lesioni.
11) Non continuare ad usare l'utensile per un lungo periodo di tempo. Sospendere l'uso dell'utensile di tanto in tanto per non far aumentare eccessivamente la temperatura del motore.
12) Non far cadere l'utensile.
13) Indossare paraorecchi protettivi. L'esposizione al rumore può provocare una perdita dell'udito.
14) Non appoggiare l'utensile nel punto in cui il coprimandrino è abbassato. Quando si abbassa il coprimandrino, la punta potrebbe staccarsi dal corprimandrino e cadere, con conseguente rischio di lesioni.

Simbolo	Signifi cato
V Volt
——	Corrente continua
n_0	In assenza di carico
... min ^-1	Giri o reciprocazioni al minuto
Ω	Rotazione in avanti
Ω	Rotazione indietro
↑	Rotazione con martella-tura
↔	Solo rotazione

AVVERTIMENTO!

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile.
• Non smaltire il pacco batteria in falò, né esporlo a calore eccessivo.
• Non avvitare chiodi o simili nel pacco batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici venga- no a contatto con i terminali del pac- co batteria.
• Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili.
• Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.
• Dopo aver rimosso il pacco batteria dall'attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d'incendio.

III. ASSEMBLAGGIO

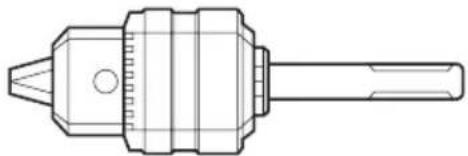

Inserimento o rimozione della punta Mandrino

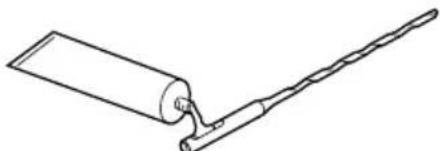

NOTA: Grasso per la punta

Ingrassare la tacca ovale sulla pun- ta con il grasso in dotazione per punte almeno una volta al mese.

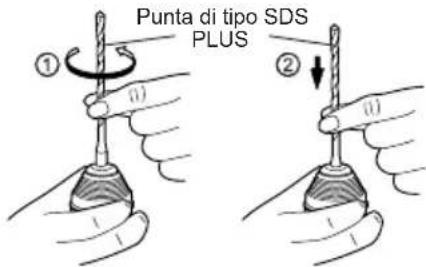

1-1. Inserire una punta nel foro di montaggio e girarla leggermente per trovare una posizione di ingaggio.
1-2. Alla posizione di ingaggio, spingere in dentro la punta il più possibile. Assicurarsi che la punta sia fissata provando a tirarla.

Punta di tipo SDS PLUS ① ②

2-1. Abbassare il coprimandrino e tirare la punta.

Inserimento o rimozione del pacco batteria

Custodia della batteria

Il pacco batteria è stato ideato per essere installato tramite una procedura a due fasi per motivi di sicurezza.

Prima dell'uso, verificare che il pacco batteria sia inserito correttamente nel corpo principale.

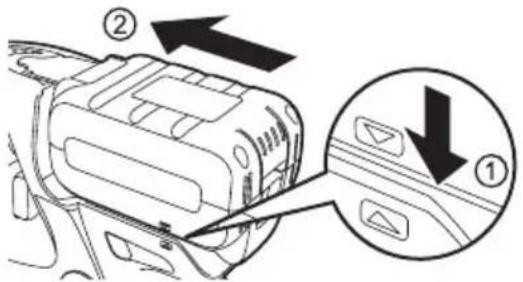

- Installazione e rimozione del pacco batteria

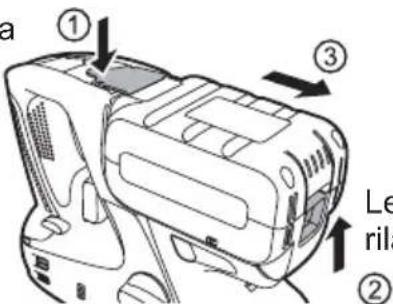

-Per la rimozione-

Premere la custodia della batteria (①)

Con il pulsante di rilascio del pacco batteria sollevato, (②) spostare di lato il pacco batteria per poi estrarlo. (③)

Custodia della batteria

a ① ③ Le rila ②

Leva di rilascio

-Per l'installazione-

Per inserire il pacco batteria, allineare le marcature presenti sul corpo dell'utensile e sul pacco batteria, (①) quindi inserire il pacco batteria. (②)

- Quando si sente lo scatto indicante l'inserimento del pacco batteria, continuare a inserirlo con decisio-

ne fino a quando la leva lo blocca e si avverte un altro scatto.

NOTA:

Quando il pacco batteria non è ben inserito, la spia di avvertenza da surriscaldamento e la spia di avvertenza batteria scarica lampeggiano.

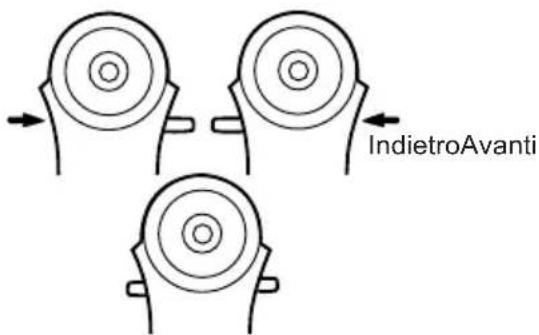

Leva di avanzamento/inversione

IndietroAvanti

• Accertarsi di regolare l'interrutore al centro per bloccarlo dopo l'uso.
• Usare la leva di avanti/indietro dopo che il motore si è fermato completamente.

Leva di commutazione mar- tellatura/trapanatura/Leva di selezione velocità colpo

1. Sono disponibili quattro modi usando combinazioni di leva di commutazione di percussione/trapanatura e di leva di selezione velocità/colpo.
   Selezionare il modo appropriato per ciascuna applicazione.

2. Eseguire il cambiamento di modo dopo che il motore si è fermato completamente.

Posizione della leva di commutazione	Leva di selezione velocità colpo	Applicazione consigliata
(Rotazione con martellatura)	Modo di percussione a colpi forti	Questo modo impiega una percussione a colpi forti adatta alla trapanatura del cemento.• Trapano da cemento
	Modo di percussione a colpi leggeri	Questo modo è adatto alla trapanatura del cemento con un trapano più sottile di diametro o per la trapanatura di materiale di base morbido.• Trapano da cemento di piccolo diametro
(Solo rotazione)	Modo di trapanatura ad alta velocità	Questo modo è adatto alla trapanatura di metallo con rotazione ad alta velocità.• Trapano da metallo• Sega per fori da metallo
	Modo di trapanatura a bassa velocità	Questo modo è adatto a trapani da legno a coppia elevata.• Trapano da legno

Grilletto di controllo velocità variable

Per stabilire il centro di un foro, tirare la levetta di comando leggermente per iniziare la rotazione del trapano lentamente.

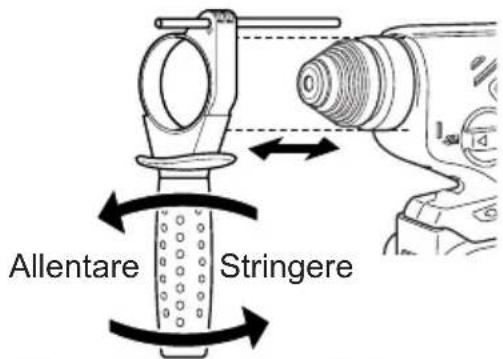

Maniglia di sostegno

Collocare la maniglia di sostegno nella vostra posizione preferita e stringete la maniglia in modo ben saldo.

Allentare Stringere

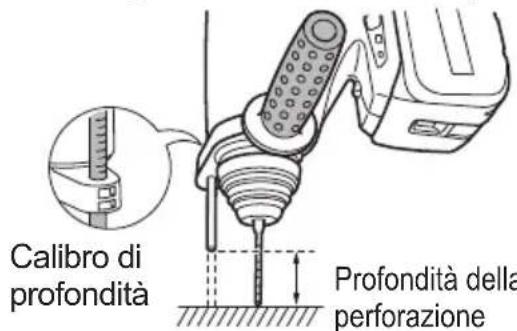

Calibro di profondità

Allentare la maniglia di sostegno e regolare il calibro di profondità sulla profondità desiderata.

Dopo la regolazione, serrare la maniglia di sostegno e fissare il calibro di profondità.

Calibro di profondità Profondità della perforazione

Montare la cinghia da spalla

PRECAUZIONE:

• Montare la cinghia da spalla saldamente sul-l'unità principale dell'utensile e controllare la lunghezza della cinghia prima dell'uso.
• Controllare la condizione della cinghia e non usarla se è tagliata o rotta, ecc.

Se non è installata correttamente quando viene usata ci può essere il pericolo di infortuni o danni.

• Indossarla stabilmente sulla spalla.
  Se sovesse cadere ci può essere il pericolo di infortuni o danni.

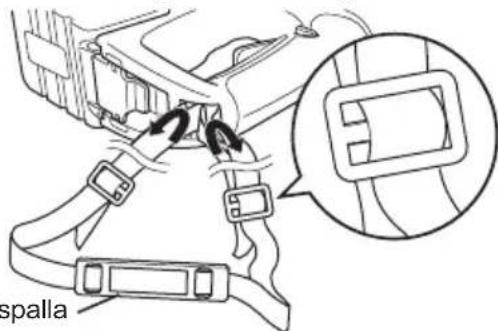

• Fare passare la cinghia attraverso gli occhielli.

• Fare passare la cinghia attraverso le fibbie e regolare la lunghezza.

spalla

Cuscinetto spalla

Per evitare lesioni, attenersi alle istruzioni riportate di seguito.

• La cinghia da spalla può essere regolata a seconda della persona che la utilizza.
  • Regolare il cuscinetto poggia spalla.
• Tirare la cinghia da spalla per essere sicuri che sia saldamente fissata all'unità principale dell'utensile.

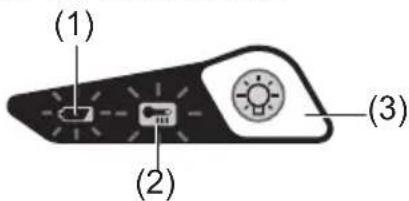

Pannello di controllo

(1) (2) (3)

(1) Spia avvertenza batteria scarica

Spenta (funziona- mento normale)

Lampeggiante (no carica) Funzione protezione batteria attiva.

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drastica mente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, così da far lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

(2) Spia avvertenza surriscaldamento

Spenta (funziona- mento normale)

Lampeggiante: surriscaldamento Indica che il funzionamento è stato interrotto a causa un surriscaldamento della batteria.

La funzione di protezione da surri scaldamento interrompe il funzionamento dell'avvitatore per proteggere il pacco batteria in caso di surriscaldamento. Quando questa funzione è attiva, sul pannello di controllo lampeggia la spia di avvertenza da surriscaldamento.

• Se si attiva la protezione da surri scaldamento, lasciare raffreddare completamente l'avvitatore (per almeno 30 minuti). Quando la spia di avvertenza da surriscaldamento si spegne, l'avvitatore sarà pronto per l'uso.
• Evitare un uso dell'avvitatore che porti all'attivazione ripetuta della protezione da surriscaldamento.

NOTA:

- Durante l'estate o in altre situazioni caratterizzate da elevate temperature, la funzione di protezione da surriscaldamento potrebbe attivarsi e impedire l'utilizzo continuo dell'utensile.

(3) Luce LED

Prima di usare la luce LED, tirare sempre l'interruttore di alimentazione una volta.

Premere il tasto luce LED accesa.

La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta.
• Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.
• Il LED si spegne quando l'attrezzo non viene usato per 5 minuti di seguito.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO

L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

Pacco batteria

Per un uso corretto del pacco batteria

Pacco batteria Li-ion (EY9L80)

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso senza ricaricarlo.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro.

Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.

- Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

- Quando si rimuove il pacco batteria dall'alloggiamento principale dell'utensile, riposizionare immediatamente il coperchio del pacco batteria, onde evitare che polvere e sporcizia contaminino i terminali della batteria e causino un cortocircuito.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funziona mento diventa estremamente breve dopo la ricarica, sostituire il pacco bat teria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smalti mento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

Caricabatteria

Ricarica

Avvertenze per il pacco batteria agli ioni di litio

• Prima di ricaricare il pacco batteria, verificare che i terminali del caricabatteria non siano contaminati da liquidi, lubrificanti o altri oggetti. Nel caso in cui si rilevino tracce di contaminazione dei terminali del caricabatteria, pulirli o rimuoverli prima dell'uso. L'eventuale intasamento dei terminali dovuto a polvere o sporcizia solidificatesi a contatto con liquidi o lubrificanti può incidere negativamente sulla vita utile del pacco batteria.
• Nel caso in cui la temperatura del pacco batteria scenda al di sotto dei -10°C (14°F), l'operazione di ricarica si interrompe automaticamente per impedire il deterioramento della batteria.

Avvertenze generiche per il pacco batteria Li-ion/Ni-MH/Ni-Cd

• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Per caricare un pacco batteria freddo (al di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un'ora per permettere allo stesso di raggiungere la temperatura ambiente.
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente.
• Non infilate le dita nel foro di contatto per tenere in mano il caricabatterie o altro scopo.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

• Non usate l'energia fornita da un gene ratore a motore.
• Non coprite le prese d'aria di caricabatteria e pacco batteria.
• Scollegare il caricabatteria se non in uso.

Pacco batteria Li-ion

NOTA:

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1 Allineare le marcature e collocare la batteria nel raccordo del caricatore.
2 Far scorrere nella direzione indicata dalla freccia.

Marc

Marcature allineamento

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.
• La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
• Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
• Nel caso in cui la temperatura del pacco batteria sia pari o inferiore a 0°C (32°F), la ricarica del pacco batteria richiederà un tempo superiore a quello standard. Anche quando la batteria è completamente carica, avrà circa il 50% della potenza di una batteria ricaricata completamente ad una temperatura operativa normale.
• Qualora la spia di accensione non si dovesse accendere immediata- mente dopo il collegamento del caricatore o qualora, tra scorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapi damente, si prega di rivolgersi ad un rivenditore autorizzato.
• Se un pacco batteria completamente ricari cato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Tas pad

Tasto di rilascio pacco batteria

1. Rimuovere il pacco batteria tenendo il pulsante di rilascio sollevato.

Pacco batteria Ni-MH/Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (EY0L80)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

1. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

- La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lam- peggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

1. Quando la batteria è completa- mente carica, la spia verde lam- peggia rapidamente.

2. Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.

3. Se un pacco batteria completamente ricari cato viene inserito di nuovo nel caricabat teria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

SEGNALI SPIE

Luce verde

Il caricatore è stato collegato alla presa murale.

E' pronto per il caricamento.

Luce verde lampeggiante rapida

Il caricamento è completato. (Carica completa.)

Luce verde lampeggiante

Batteria carica all'80% circa (Carica utilizzabile. Solo Li-ion).

Luce verde

In fase di caricamento.

Luce arancione

Pacco batteria freddo.

La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria. (solo Li-ion)

Luce arancione lampeggiante

Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Qualora la temperatura del pacco batteria raggiunga i -10°C (14°F) o meno, anche la spia di ricarica arancione inizia a lampeggia re. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Spia stato ricarica

Sinistra: verde Destra: arancione

Luce arancione e verde lampeggianti rapide

Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Cd

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dal-l'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Accessorio a scalpello (EY9HX402E) (sarà accluso agli articoli consegnati a seconda della destinazione)

PRECAUZIONE:

• L'accessorio a scalpello è destinato all'utilizzo con il martello rotante mod. EY7880. L'eventuale impiego con un altro utensile può comportare il rischio di lesioni.
• Scollegare il pacco batteria dall'utensile o portare l'interruttore nella posizione di blocco prima di inserire o rimuovere l'accessorio a scalpello. Tali misure di sicurezza precauzionali riducono il rischio di accensione involontaria dell'utensile.
• Prima dell'uso, applicare del lubrificante sull'albero dell'accessorio a scalpello.
• L'accessorio a scalpello origina calore e può surriscaldarsi provocando ustioni cutanee. Non azionare l'accessorio a scalpello per più di 30 minuti in modo continuo.
• Per ridurre il rischio di lesioni utilizzare la maniglia di sostegno del martello rotante.
• Sosituire immediatamente l'accessorio a scalpello in caso di rottura del cappuccio di gomma antipolvere onde evitare che la polvere penetri all'interno dell'accessorio.

Utilizzo:

- Utilizzare con una punta a scalpello provvista di codolo del tipo SDS-Plus nel modo "Rotazione con martellatura", per la scalpellatura leggera (rimozione di piastrelle in ceramica, raschiamento di materiale di tenuta, etc.)

1. Per inserire l'accessorio a scalpello Rimuovere la maniglia di sostegno dal martello rotante. Montare l'accessorio a scalpello sull'utensile.

Accertarsi di eliminare l'eventuale spazio libero fra l'accessorio e l'uten- sile. Fissare l'accessorio all'uten- sile servendosi di una vite a farfalla.

1. Fissare la maniglia di supporto all'accessorio a scalpello.
2. Inserimento/distacco della punta a scalpello

Leggere il manuale di istruzioni del martello rotante.

1. Regolazione dell'angolo di lamatura della punta a scalpello

Ruotare l'accessorio a scalpello per regolare l'angolo di lamatura della punta a scalpello al fine di ottenere una migliore impostazione.

Coppa di raccoglimento della polvere (EY9X004E) (Disponibile come accessorio opzionale)

* Le punte da trapano con un diametro superiore a 20 mm non possono essere inserite attraverso la coppa di raccoglimento della polvere.
* Usate l'utensile unicamente per tagliare cemento, malta ed altri materiali di ceramica. Se viene usato per tagliare materiali metallici, la coppa di raccoglimento della polvere potrebbe essere danneggiata dal calore delle schegge di metallo.

1. Installate la punta del trapano.

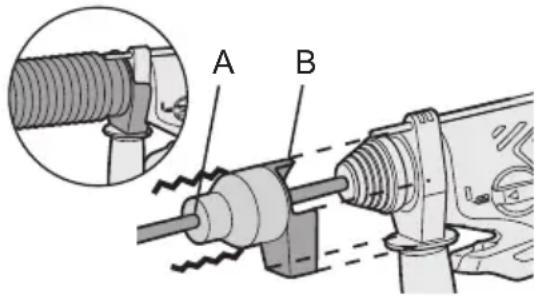

2. Passare la punta del trapano attraverso A e fissate la coppa al punto B facendola corrispondere alla forma della maniglia di sostegno.

A B

Operazione

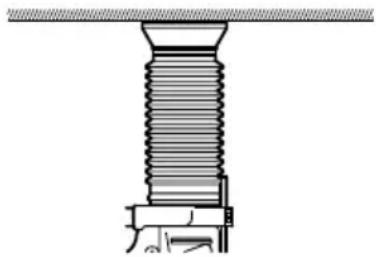

Mantenete la coppa di raccoglimento della polvere in stretto contatto con la superficie del muro durante l'operazione.

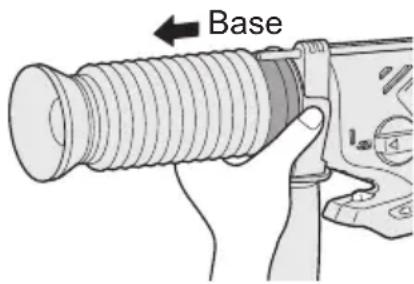

Afferrate la base della coppa di raccoglimento della polvere per la rimozione.

Base

Rimuovere dopo aver eliminato completamente la polvere dalla tasca raccoglipolvere.

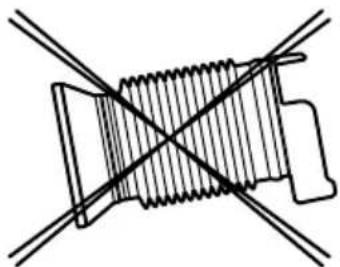

Immagazzinamento

Non immagazzinate la coppa di raccoglimento della polvere in una posizione di schiacciamento. Se rimane in questo stato, potrebbe essere impossibile farla ritornare nella forma originale.

Usare solo un panno morbido asciutto per pulire l'unità. Non usare un panno umido, acquaragia, benzina o altre sostanze volatili per la pulizia.

VI. ACCESSORI

PRECAUZIONE:

Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo per l'uso stabilito.

Coppa di raccoglimento della polvere

- EY9X004E

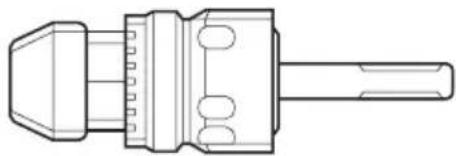

Mandrino per trapanatura

•EY9HX400E

Utilizzare con una punta per trapa-natura di legno o metallo con co-dolo di diametro compreso fra 1,5 e 13 mm.

Non usare il mandrino per trapanatura nel modo "Rotazione con martellatura ( )". L'uso nel modo "Rotazione con martellatura" può provocare la rottura della punta e comportare lesioni.

Mandrino per martellatura •EY9HX401E

Utilizzare con una punta per la trapa-natura di cemento, legno o metallo con codolo dritto di diametro compreso fra 2,5 e 13 mm.

Non usare il mandrino per martellatura con punte per la trapanatura di legno o metallo nel modo "Rotazione con martellatura" (↑). L'uso nel modo "Rotazione con martellatura" può provocare la rottura della punta e comportare lesioni.

Accessorio a scalpello

•EY9HX402E

Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro di assistenza tecnica.

VII. CONSIGLI PER L'USO

1. Se non viene applicata una forza sufficiente di spinta verso il basso sulla punta, il martello non potrà percuotere in modalità di martellatura.

Si tratta di una misura per evitare l'attivazione della modalità di martellatura senza carico. Premere verso il basso con maggiore forza sulla punta, così da attivare il martello e la relativa percussione.

Durante il lavoro, assicurarsi sempre di premere verso il basso con forza sufficiente.

1. In inverno, o in altre situazioni in cui la temperatura dell'apparecchio è bassa (5°C od inferiore), in un primo momento, la percussione in modalità di martellatura potrebbe rivelarsi più scarsa rispetto al livello normale.

Questo fenomeno è causato dalla solidificazione del grasso alle basse temperature, con conseguente aumento della frizione.

In tal caso, attivare la modalità di martellatura senza carico per circa 30 secondi; ripetere per 3 volte. In tal modo, sarà possibile ripristinare la forza di percussione.

VIII. SPECIFICAZIONI

APPARECCHIO PRINCIPALE

Diametro massimo di trapanatura	Cemento 20 mm (25/32")
	Acciao 13 mm (33/64")
	Legno 27 mm (1-1/16")
Voltaggio del motore 28,8 V	CC
Velocità a vuoto (giri al minuto)	Modo lento 0	-500 min ^-1 (giri al minuto)
	Modo veloce 0	-920 min ^-1 (giri al minuto)
Numero di colpi al minuto (BPM)	Modo debole	0 -2800 min ^-1 (colpi al minuto)
	Modo forte	0 -4500 min ^-1 (colpi al minuto)
Peso (con il pacco batteria)	3,8 kg (8,4 lbs)
Lunghezza totale	319 mm (12-9/16")
Rumore, Vibrazioni	Vedere il foglio accluso

PACCO BATTERIA

Modello	EY9L80
Accumulatore	Batteria Li-ion
Tensione batteria	28,8 V DC (3,6 V x 8 celle)
Capacità	3 Ah

CARICABATTERIA

Modello EY0L80
Valori Vedere la targhetta dei valori sul fondo del caricabatteria.
Peso 0,95 kg	(2,1 lbs)

[Pacco batteria Li-ion]

Tempo di cari-camento	3 Ah	14,4 V 28,8 V
		EY9L40Utilizzabile: 35 min.	EY9L80Utilizzabile: 55 min.
		Completa: 50 min.	Completa: 70 min.

[Pacco batteria Ni-MH/Ni-Cd]

Tempo di cari-camento		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min. 65 min.

NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente.

NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa.

I. TOEPASSING
