MODE D'EMPLOI EY7880 PANASONIC

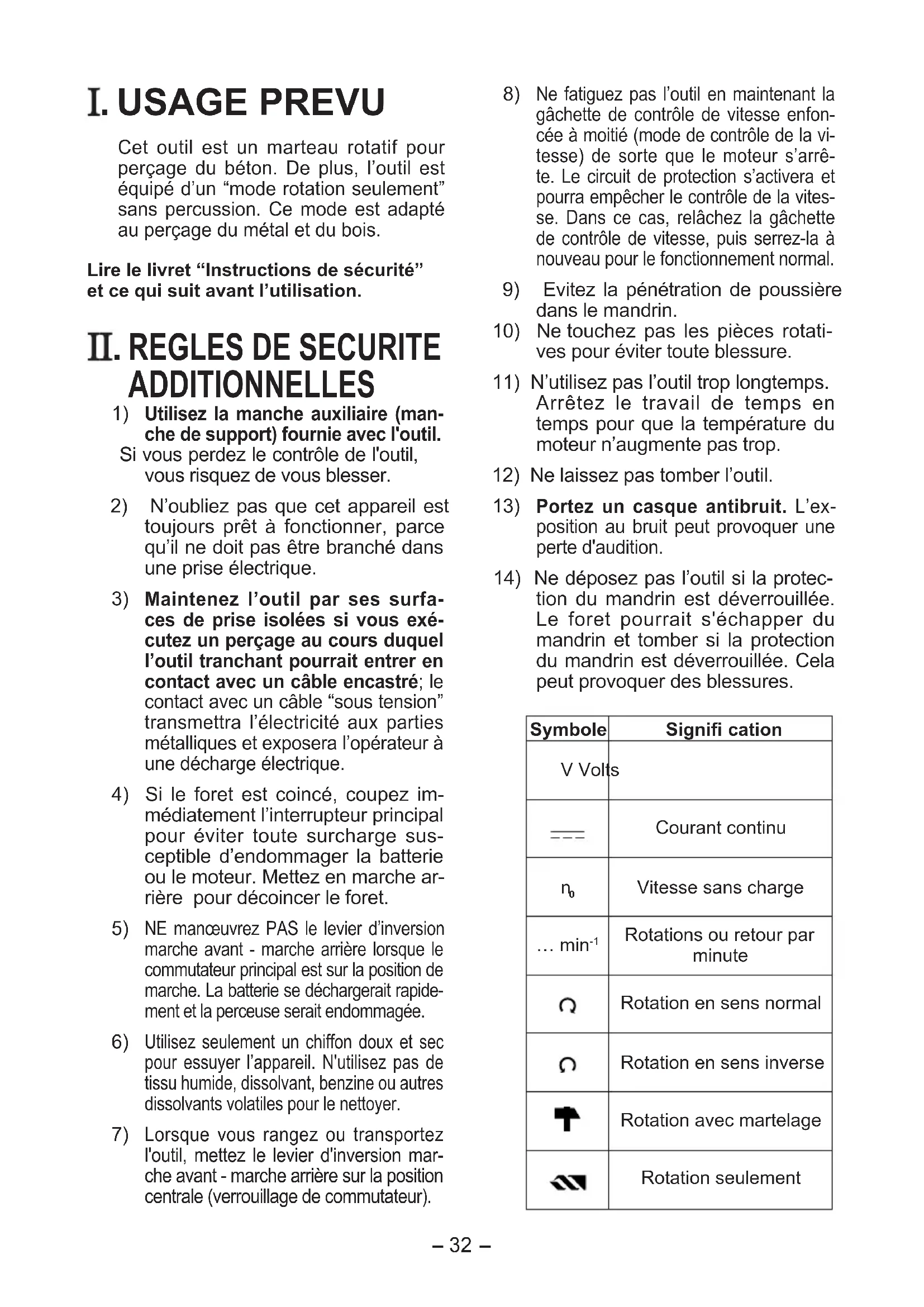

Cet outil est un marteau rotatif pour perçage du béton. De plus, l'outil est équipé d'un "mode rotation seulement" sans percussion. Ce mode est adapté au perçage du métal et du bois.

Lire le livret "Instructions de sécurité" et ce qui suit avant l'utilisation.

II. REGLES DE SECURITE ADDITIONNELLES

1) Utilisez la manche auxiliaire (manche de support) fournie avec l'outil.
Si vous perdez le contrôle de l'outil, vous risquez de vous blesser.

2) N'oubliez pas que cet appareil est toujours prêt à fonctionner, parce qu'il ne doit pas être branché dans une prise électrique.

3) Maintenez l'outil par ses surfaces de prise isolées si vous exécutez un perçage au cours duquel l'outil tranchant pourrait entrer en contact avec un câble encastré; le contact avec un câble "sous tension" transmettra l'électricité aux parties métalliques et exposera l'opérateur à une décharge électrique.

4) Si le foret est coincé, coupez immédiatement l'interrupteur principal pour éviter toute surcharge susceptible d'endommager la batterie ou le moteur. Mettez en marche arrière pour décoincer le foret.

5) NE manœuvrez PAS le levier d'inversion marche avant - marche arrière lorsque le commutateur principal est sur la position de marche. La batterie se déchargerait rapide-ment et la perceuse serait endommagée.

6) Utilisez seulement un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.

7) Lorsque vous rangez ou transportez l'outil, mettez le levier d'inversion marche avant - marche arrière sur la position centrale (verrouillage de commutateur).

8) Ne fatiguez pas l'outil en maintenant la gâchette de contrôle de vitesse enfoncée à moitié (mode de contrôle de la vitesse) de sorte que le moteur s'arrête. Le circuit de protection s'activera et pourra empêcher le contrôle de la vitesse. Dans ce cas, relâchez la gâchette de contrôle de vitesse, puis serrez-la à nouveau pour le fonctionnement normal.

9) Evitez la pénétration de poussière dans le mandrin.

10) Ne touchez pas les pièces rotatives pour éviter toute blessure.

11) N'utilisez pas l'outil trop longtemps. Arrêtez le travail de temps en temps pour que la température du moteur n'augmente pas trop.

12) Ne laissez pas tomber l'outil.

13) Portez un casque antibruit. L'exposition au bruit peut provoquer une perte d'audition.

14) Ne déposez pas l'outil si la protection du mandrin est déverrouillée. Le foret pourrait s'échapper du mandrin et tomber si la protection du mandrin est déverrouillée. Cela peut provoquer des blessures.

Symbole	Signifi cation
V Volts
——	Courant continu
n_0	Vitesse sans charge
... min ^-1	Rotations ou retour par minute
Ω	Rotation en sens normal
Ω	Rotation en sens inverse
↑	Rotation avec martelage
↓	Rotation seulement

AVERTISSEMENT!

- N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.

- Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.

- N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démon-tez pas ou n'essayez pas de la modifier.

- Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.

- Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.

- Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.

- N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.

- Après avoir retiré la batterie autonome de l'outil ou du chargeur, remettez toujours le couverclede la batterie autonome en place. Sinon, les contacts de la batterie peuvent se mettre en court-circuit, entraînant le risque d'un incendie.

III. MONTAGE

Fixez ou enlevez le foret Mandrin

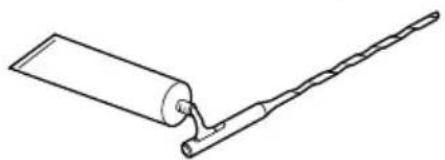

REMARQUE: Graisse à foret

Graissez l'indentation ovale du foret avec la graisse pour forets fournie au moins une fois par mois.

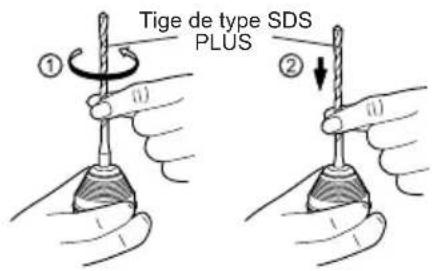

1. Comment monter une mèche

1-1. Introduisez la mèche dans le trou de montage, puis tournez-la légèrement de manière à localiser une position engagée.

1-2. À la position engagée, repoussez la mèche le plus loin possible. Assurez-vous que la mèche est bien en place en tirant dessus.

Tige de type SDS PLUS ① ②

2. Comment retirer une mèche

2-1. Pressez le couvercle du porte-mèche et dégagez la mèche.

Fixez ou enlevez la batterie Support de la batterie

La batterie est conçue pour être installée en procédant en deux étapes pour des raisons de sécurité.

Assurez-vous que la batterie est mise en place correctement avant d'utiliser l'outil.

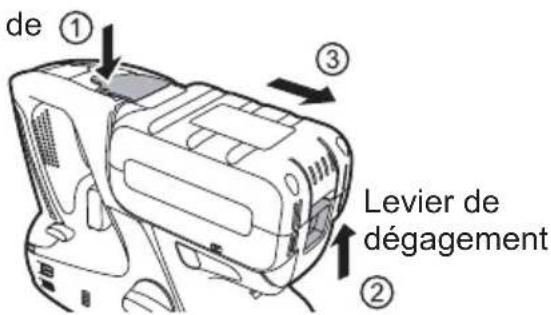

- Installation et retrait de la batterie -Pour le retrait-

Poussez le support de la batterie ( ①) Quand le bouton de dégagement de la batterie est en position haute, ( ②) déplacez la batterie latéralement et retirez-la. ( ③)

Support de batterie

de ① ③ Levier de dégagement ②

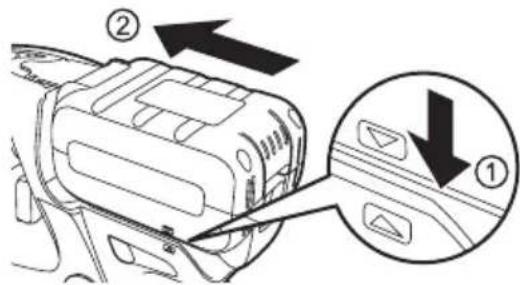

-Pour l'installation-

Pour fixer la batterie, alignez les repères du corps de l'outil avec ceux de la batterie, (①) et insérez la batterie. (②)

- Après avoir entendu la batterie s'enclencher lors de l'insertion, continuez à l'insérer fermement jusqu'à ce que le loquet de fermeture clique une fois de plus.

REMARQUE:

- Le témoin d'avertissement de surchauffe et le témoin d'avertissement de batterie basse clignoteront si la batterie n'est pas mise en place correctement.

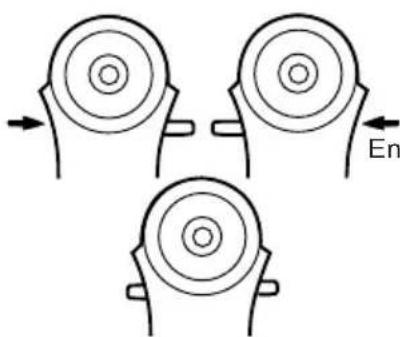

Levier d'inversion marche avant-marche arrière

En

• Réglez bien le commutateur au centre pour le bloquer après le travail.
• Actionnez le levier d'inversion marche avant – marche arrière après que la rotation du moteur se soit complètement arrêtée.

Levier de sélection percussion/ perçage/Levier de sélection de vitesse/mode de soufflerie

1. Quatre modes sont utilisables avec la combinaison du levier de com-

mutation martelage/perforation et du levier de sélection de vitesse/ mode de soufflerie.

Sélectionnez le mode le mieux adapté à votre application.

1. Exécutez le changement de mode après que la rotation du moteur se soit complètement arrêtée.

Position du levier de sélection	Levier de sélection de vitesse/ mode de souffl erie	Application recommandée
(Rotation et percussion)	Mode de forte percussion et souffl erie	Ce mode possède une forte puissance de percussion adaptée au perçage du béton.• Foret à béton
	Mode de percussion modérée et souffl erie	Ce mode est adapté au perçage du béton avec un foret à béton de faible diamètre, ou au perçage de matériaux à base tendre.• Foret à béton de faible diamètre
(Rotation seulement)	Mode de perçage à grande vitesse	Ce mode est adapté pour percer le métal à une vitesse de rotation élevée.• Perçage du métal• Découpage de trou dans le métal
	Mode de perçage à vitesse réduite	Ce mode est adapté au perçage du bois à haut couple.• Perçage du bois

Gâchette de commande de vitesse

Pour ajuster le centre du trou, tirez légèrement sur la gâchette pour démarrer lentement la rotation de perforation.

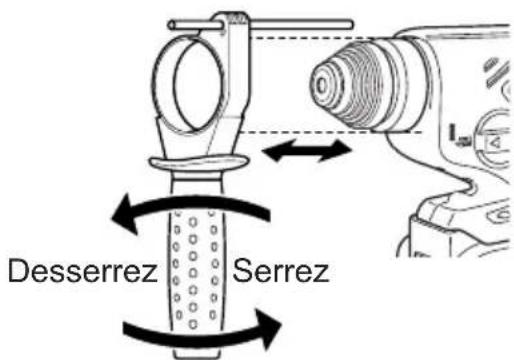

Manche de support

Placez le manche de support à votre position préférée, et serrez le manche fermement.

Desserrez Serrez

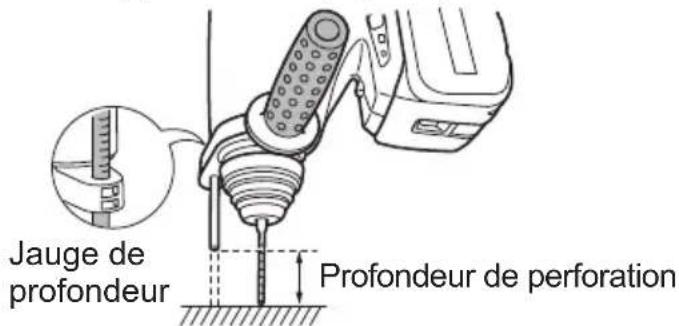

Jauge de profondeur

Desserrez le manche de support et réglez la jauge de profondeur à la profondeur souhaitée. Après avoir fait le réglage, serrez le manche de support et fixez la jauge de profondeur.

Jauge de profondeur Profondeur de perforation

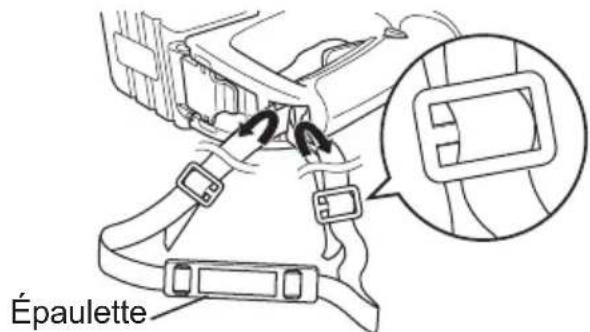

Installation de la dragonne

MISE EN GARDE:

• Installez fermement la dragonne sur l'unité principale de l'outil et vérifiez la longueur de la sangle avant l'utilisation.
• Vérifiez l'état de la sangle et ne l'utilisez pas si elle est coupée, déchirée, etc. Si elle est mal installée, cela présente un risque de blessure ou d'endommagement.

• Veillez à bien porter la dragonne sur l'épaule. Si elle tombe accidentellement, cela présente un risque de blessure ou d'endommagement.

• Faites passer la sangle par les portes-sangle.

• Faites passer la sangle par les boucles et ajustez la longueur.

Épaulette

Veuillez suivre les instructions ci-dessous afin d'éviter toute blessure.

• La dragonne peut être ajustée en fonction de l'individu.
• Placez l'épaulette sur l'épaule.
• Tirez sur la dragonne pour vous assurez qu'elle est bien attachée à l'unité principale de l'outil.

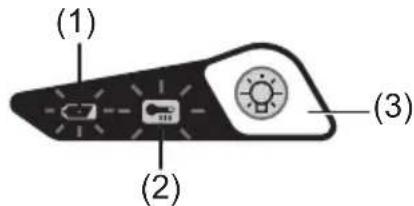

Panneau de commande

(1) (2) (3)

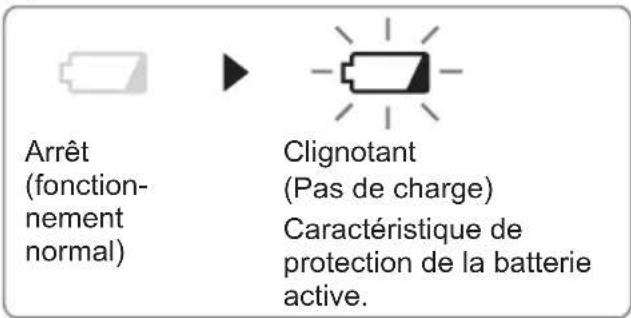

(1) Témoin d'avertissement de batterie basse

Arrêt (fonction- nement normal) Clignotant (Pas de charge) Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie conçue pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie basse.
• Dès que vous remarquez le clig notamment du témoin d'avertissement de batterie basse, rechargez immédiatement la batterie autonome.

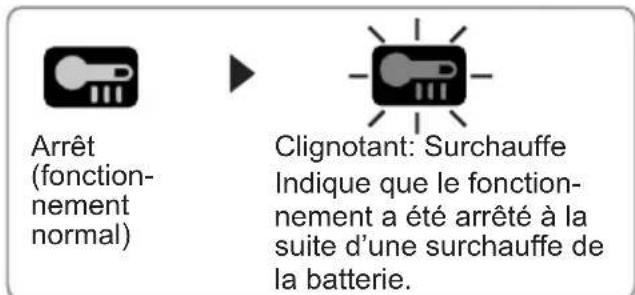

(2) Témoin d'avertissement de surchauffe

Arrêt (fonction- nement normal) Clignotant: Surchauffe Indique que le fonction- nement a été arrêté à la suite d'une surchauffe de la batterie.

La caractéristique de protection contre la surchauffe arrête le fonctionnement de l'outil afin de protéger la batterie autonome en cas de surchauffe. Le témoin d'avertissement de surchauffe clignote sur le panneau de commande lorsque cette caractéristique est active.

• Lorsque la caractéristique de protection contre la surchauffe s'active, laissez l'outil se refroidir complètement (au moins 30 minutes). L'outil est prêt à être utilisé lorsque le témoin d'avertissement de surchauffe s'éteint.
• Evitez d'utiliser l'outil d'une façon qui activerait de façon répétée la caractéristique de protection contre la surchauffe.

REMARQUE:

- En été ou dans d'autres conditions de température élevée, la fonctionnalité de protection contre une surchauffe peut s'activer et empêcher une utilisation en continu.

(3) Lumière DEL

Avant d'utiliser la lumière DEL, tirez toujours une fois l'interrupteur d'alimentation. Appuyez sur le bouton ⚙️ d'allumage de la lumière DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

ATTENTION:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.
• Ne l'utilisez pas comme remplacement d'une torche normale, elle n'est pas assez lumineuse.
• L'éclairage DEL s'éteint après que l'outil n'ait pas été utilisé pendant 5 minutes.

Mise en garde: NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux specifi es dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

Batterie autonome

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L80)

- Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée.

- Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles. Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

- Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

- Lorsque la batterie autonome est retirée du corps de l'outil, replacez immédiatement le couvercle de la batterie autonome afin d'empêcher la poussière ou la crasse de contaminer les bornes de la batterie et de provoquer un court-circuit.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonc tion nement devient très court après la recharge, remplacez la batterie auto nome par une neuve.

Recyclage de la batterie autonome ATTENTION:

Pour la protection de l'environne ment naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu offici ellement à cet effet, s'il y en a un dans votre pays.

Chargeur de batterie

Recharge

Précautions d'emploi avec la batterie au lithium-ion

- Vérifiez que les bornes du chargeur de la batterie ne sont pas souillées par du liquide, de la graisse ou d'autres objets avant de charger la batterie. Si vous remarquez des salissures sur les bornes du chargeur de la batterie, essuyez-les ou retirez-les avant utilisation. La vie de la batterie autonome peut être irrémédiablement altérée si les bornes sont encrassées par de la poussière ou de la saleté qui se solidifieront au contact d'un liquide ou de graisse.

- Si la température de la batterie tombe approximativement en dessous de 10°C (14°F), le chargement s'arrêtera automatiquement afin d'éviter une dégradation de la batterie.

Mises en garde communes pour la batterie autonome Li-ion/Ni-MH/Ni-Cd

• Le niveau de température ambiante moyenne se situe entre 0°C (32°F) et 40°C (104°F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0°C (32°F), l'outil pourrait ne pas fonctionner correctement.
• Lorsqu'une batterie autonome froide (en-dessous de 0°C (32°F)) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant une heure au moins et rechargez-la quand elle a atteint la température ambiante.
• Laissez refroidir le chargeur quand vous rechargez plus de deux bat teries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

ATTENTION:

Pour éviter les risques d'incendie ou d'en- dommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion

REMARQUE:

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécu rité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1 Alignez les marques d'alignement et placez la batterie dans le poste d'accueil sur le chargeur.

2 Faites glisser vers l'avant dans le sens de la flèche.

Marc

Marques d'alignement

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un inter- rupteur électronique s'actionne pour pro- téger la batterie.

2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage). Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge com mence alors automatiquement.

3. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80%.
4. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
5. Si la température de la batterie est de 0°C (32°F) ou moins, le chargement peut demander plus de temps que la durée de chargement habituelle.
   Même si la batterie est complètement chargée, elle aura environ 50% de la puissance d'une batterie complètement chargée dans des conditions de température normale.
6. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
7. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Bouton de dégage- ment de la batterie

Bor me

1. Retirez la batterie lorsque le bouton de dégagement de la batterie est en position haute.

Batterie autonome Ni-MH/Ni-Cd REMARQUE:

Chargez une nouvelle batterie auto no me, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L80)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE:

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur; toutefois, ceci ne pose aucun problème de sécu rité.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un inter rupteur électronique s'actionne pour pro téger la batterie.

- La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange cli- gnote jusqu'à ce que la batterie se soit refroidie. La charge com- mence alors automatiquement.

1. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.

2. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou, si après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour de l'assistance technique.

3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

INDICATION DU VOYANT

Allumé en vert

Le chargeur est branché dans la prise secteur.

Prêt pour la charge.

Clignotant rapidement en vert

Chargement terminé. (Pleine charge.)

Clignotant en vert

La batterie est chargée à environ 80% (Charge utile. Li-ion seulement).

Allumé en vert

Chargement en cours.

Allumé en orange

La batterie autonome est froide.

La batterie autonome est chargée lentement pour réduire l'effort de la batterie. (Li-ion seulement)

Clignotant en orange

La batterie autonome est chaude. La charge commence lors- que la température de la batterie autonome descend.

Lorsque la température de la batterie autonome est de -10^ ( 14^ ) ou moins, le témoin de charge (orange) se met également à clignoter. La charge commence lorsque la température de la batterie autonome augmente (Li-ion seulement).

Témoin de l'état de charge

Gauche: vert Droite: orange s'affi chent.

Clignotant rapidement en orange et en vert

Impossible de charger. Colmatage par la pous sière ou mauvais fonctionnement de la batterie autonome.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Cd

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

Mandrin du foret (EY9HX402E), (sera inclus dans la livraison en fonction de la destination)

ATTENTION:

• Le mandrin du foret est pour utilisation avec le marteau rotatif EY7880. Son utilisation avec un autre outil pourrait présenter un risque de blessure.
• Déconnectez la batterie de l'outil ou verrouillez l'interrupteur en position "arrêt" avant de fixer ou d'ôter le mandrin du foret. Ces mesures préventives de sécurité réduisent le risque d'une mise en marche accidentelle de l'outil.
• Graissez l'arbre du mandrin du foret avant de l'utiliser.
• Le mandrin du foret génère de la chaleur. Il peut devenir très chaud et provoquer des brûlures dermiques.

N'utilisez pas le mandrin du foret continuellement pendant plus de 30 minutes.

• Pour réduire le risque de blessure, utilisez la poignée de support du marteau rotatif.
• Remplacez immédiatement le mandrin du foret si le capuchon en caoutchouc de protection contre la poussière est cassé, afin d'éviter que la poussière entre dans le mandrin.

Utilisation :

- Utilisez un foret avec une queue de type SDS-Plus en mode Rotation+Percussion, pour des travaux légers (enlèvement de carrelage en céramique, grattage des matériaux de scellement, etc.)

1. Pour fixer le mandrin du foret Enlevez la poignée de support du marteau rotatif. Fixer le mandrin du foret sur l'outil.

Assurez-vous qu'il n'y a pas de jeu entre le mandrin et l'outil. Fixez fermement le mandrin du foret sur l'outil à l'aide d'une vis papillon.

1. Fixez la poignée de support sur le mandrin du foret.
2. Insérez/ôtez le foret Veuillez lire le mode d'emploi du marteau rotatif.
3. Pour régler l'angle de la lame du foret Faites pivoter le mandrin du foret pour ajuster l'angle de la lame du foret pour un meilleur réglage.

Collecteur de poussière (EY9X004E) (Accessoire disponible en option)

* Les mèches d'un diamètre supérieur à 20 mm ne peuvent pas être insérées par la coupe de ramassage de poussière.
* Ne pas utiliser l'outil de découpe pour autre-chose que du béton, du mortier ou d'autres matériaux en céramique. En cas d'utilisation pour la découpe de matériaux métalliques, le collecteur de poussière peut être endommagé par la chaleur des copeaux métalliques.

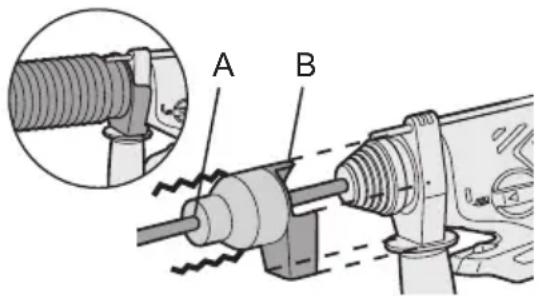

1. Monter une mèche de forage.
2. Faites passer la mèche de forage au travers de A et fixez le collecteur sur B en le faisant correspondre avec la forme du manche de support.

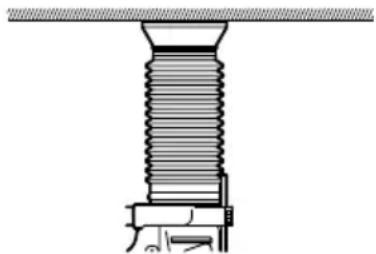

Maintenir le collecteur de poussière en contact étroit avec la surface du mur pendant l'utilisation.

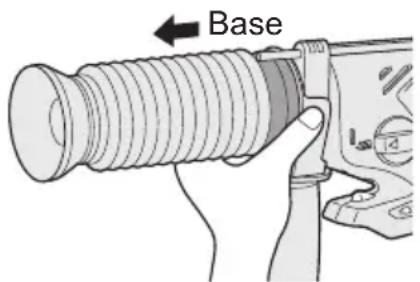

Maintenir la base du collecteur de poussière pour le retirer.

Base

Déposer après avoir bien enlevé la poussière du capteur de poussière.

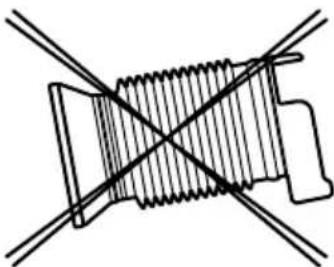

Rangement

Ne pas ranger le collecteur de poussière en position rétractée. S'il est maintenu en position rétractée, il pourra ne plus pouvoir retrouver sa forme d'origine.

Utilisez essentiellement du tissu sec et souple pour essuyer l'outil. N'utilisez pas de tissu humide, dissolvant, benzine ou autres dissolvants volatiles pour le nettoyer.

VI. ACCESSOIRES

ATTENTION:

Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixations convenant à l'opération effectuée.

Collecteur de poussière

-EY9X004E

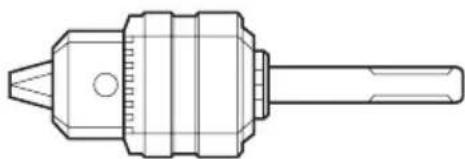

Mandrin de serrage d'une mèche

•EY9HX400E

Utilisez avec des forets à bois ou à métal avec une queue de 1,5 à 13 mm de diamètre.

N'utilisez pas le mandrin de serrage d'une mèche en "rotation avec le mode percussion ( )". L'utilisation de la "rotation en mode percussion" peut provoquer le brisement d'un foret et résulter en des blessures.

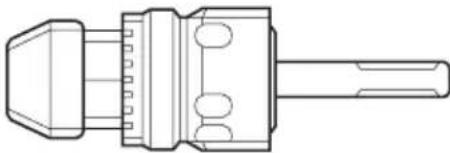

Mandrin pour marteau •EY9HX401E

Utilisez avec des forets à béton, à bois ou à métal avec une queue droite de 2,5 à 13 mm de diamètre.

N'utilisez pas le mandrin du marteau avec des forets à béton, à bois ou à métal en "rotation avec le mode percussion" ( ↑ ). L'utilisation de la "rotation en mode percussion" peut provoquer le brisement d'un foret et résulter en des blessures.

Mandrin du foret

•EY9HX402E

Pour plus de détails concernant ces accessoires, adressez-vous à un centre de service.

VII. SUGGESTION POUR L'UTILISATION

1. Si la force qui pousse la mèche vers le bas est insuffisante, l'actionnement pneumatique du marteau risquera de ne pas se produire en mode de martelage.

Ceci est destiné à empêcher le mode de martelage de fonctionner sans charge. Appuyez plus fort sur la mèche pour engager le marteau et enclencher son action pneumatique.

Lorsque vous travaillez, veillez toujours à appuyer vers le bas avec une force suffisante.

1. En hiver ou lorsque la température de l'outil est basse (5°C ou moins), l'action pneumatique du mode de martelage risquera d'être plus faible qu'habituellement au début.

Ceci est causé par le fait que la graisse durcit à basses températures, ce qui augmente le frottement.

Si ceci se produit, utilisez le mode de martelage sans charge pendant 30 secondes environ et répétez trois fois pour rétablir une puissance pneumatique correcte.

VIII. CARACTÉRISTIQUES TECHNIQUES

UNITE PRINCIPALE

Diamètre de forage maxi-mum	Béton 20 mm (25/32")
	Acier 13 mm (33/64")
	Bois 27 mm (1-1/16")
Tension du moteur 28,8 V CC
Vitesse sans charge (t./min.)	Mode lent 0	-500 min ^-1 (t./min.)
	Mode rapide 0	-920 min ^-1 (t./min.)
Vitesse de percussion souff-l erie par minute (p./min.)	Mode tendre	0 - 2800 min ^-1 (p./min.)
	Mode dur	0 - 4500 min ^-1 (p./min.)
Poids (avec batterie)	3,8 kg (8,4 bs)
Longueur totale	319 mm (12-9/16")
Bruit, Vibration Reportez-vous à la fiche incluse

BATTERIE AUTONOME

Modèle	EY9L80
Stockage de la batterie	Batterie Li-ion
Tension de la batterie	28,8 V CC (3,6 V x 8 piles)
Capacité	3 Ah

CHARGEUR DE BATTERIE

Modèle EY0L80
Puissance nominale Voir la plaque signalétique se trouvant sur le côté inférieur du chargeur.
Poids 0.95 kg	(2,1 lbs)

[Batterie autonome Li-ion]

Durée de chargement	3 Ah	14,4 V 28,8 V
		EY9L40	EY9L80
		Utilisable: 35 minutes	Utilisable: 55 minutes
		Plein: 50 minutes	Plein: 70 minutes

REMARQUE: Ce tableau peut inclure des modèles non disponibles dans votre région. Veuillez vous reporter au catalogue général le plus récent.

REMARQUE: Pour obtenir le nom et l'adresse du revendeur, veuillez consulter la carte de garantie incluse.

I. USO PREVISTO
