BRUGSANVISNING EY7880 PANASONIC

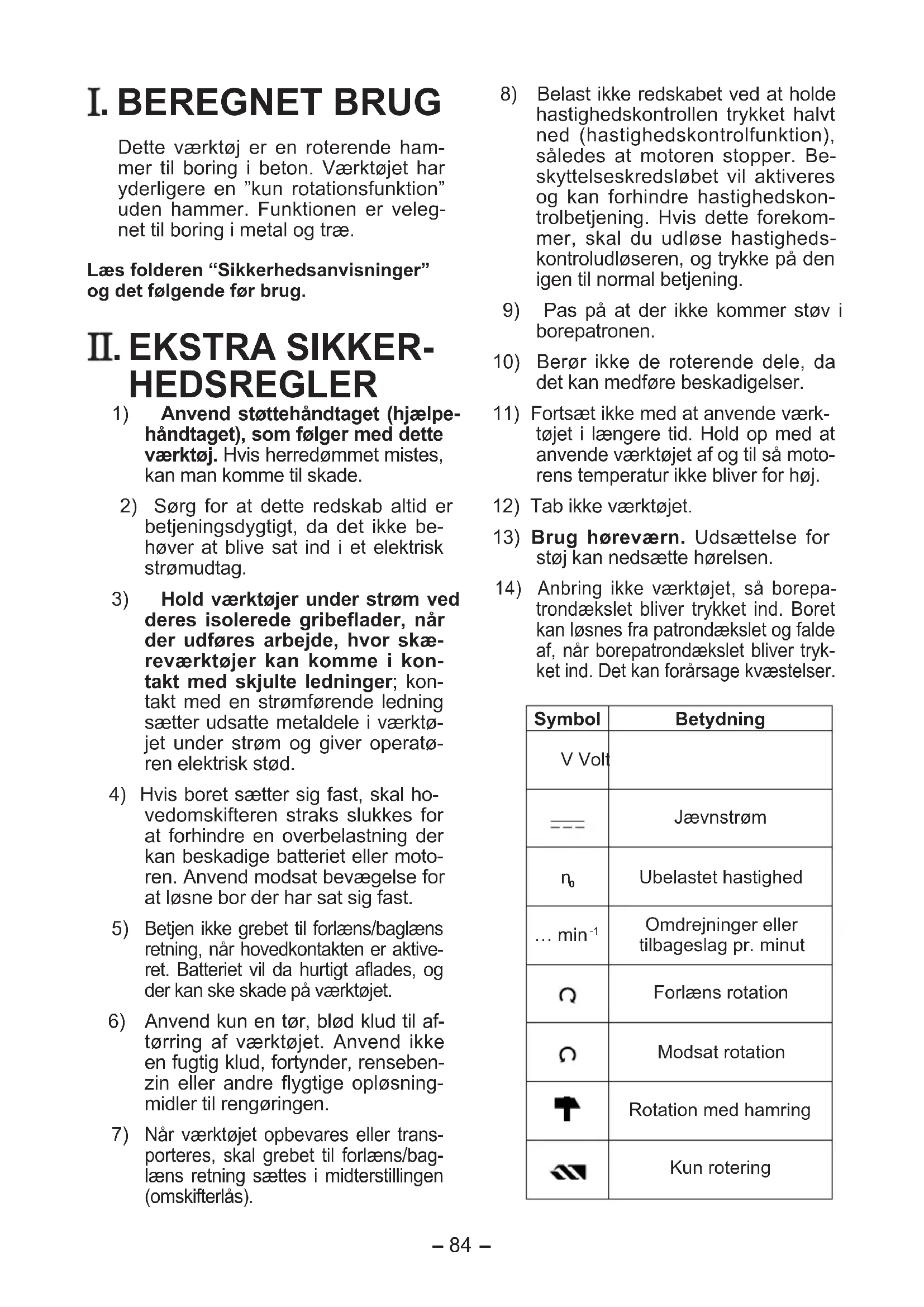

Dette værktøj er en roterende hammer til boring i beton. Værktøjet har yderligere en "kun rotationsfunktion" uden hammer. Funktionen er velegnet til boring i metal og træ.

Læs folderen "Sikkerhedsanvisninger" og det følgende før brug.

II. EKSTRA SIKKER-HEDSREGLER

1) Anvend støttehåndtaget (hjælpehåndtaget), som følger med dette værktøj. Hvis herredømmet mistes, kan man komme til skade.
2) Sørg for at dette redskab altid er betjeningsdygtigt, da det ikke behøver at blive sat ind i et elektrisk strømudtag.
3) Hold værktøjer under strøm ved deres isolerede gribeflader, når der udføres arbejde, hvor skæreværktøjer kan komme i kontakt med skjulte ledninger; kontakt med en strømførende ledning sætter udsatte metaldele i værktøjet under strøm og giver operatøren elektrisk stød.
4) Hvis boret sætter sig fast, skal hovedomskifteren straks slukkes for at forhindre en overbelastning der kan beskadige batteriet eller motoren. Anvend modsat bevægelse for at løsne bor der har sat sig fast.
5) Betjen ikke grebet til forlæns/baglæns retning, når hovedkontakten er aktive-ret. Batteriet vil da hurtigt aflades, og der kan ske skade på værktøjet.
6) Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fugtig klud, fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.
7) Når værktøjet opbevares eller transporteres, skal grebet til forlæns/baglæns retning sættes i midterstillingen (omskifterlås).

8) Belast ikke redskabet ved at holde hastighedskontrollen trykket halvt ned (hastighedskontrolfunktion), således at motoren stopper. Beskyttelseskredsløbet vil aktiveres og kan forhindre hastighedskontrolbetjening. Hvis dette forekommer, skal du udløse hastighedskontroludløseren, og trykke på den igen til normal betjening.
9) Pas på at der ikke kommer støv i borepatronen.
10) Berør ikke de roterende dele, da det kan medføre beskadigelser.
11) Fortsæt ikke med at anvende værktøjet i længere tid. Hold op med at anvende værktøjet af og til så motorens temperatur ikke bliver for høj.
12) Tab ikke værktøjet.
13) Brug høreværn. Udsættelse for støj kan nedsætte hørelsen.
14) Anbring ikke værktøjet, så borepatrondækslet bliver trykket ind. Boret kan løsnes fra patrondækslet og falde af, når borepatrondækslet bliver trykket ind. Det kan forårsage kvæstelser.

Symbol	Betydning
V Volt
——	Jævnstrøm
n_0	Ubelastet hastighed
... min ^-1	Omdrejninger eller tilbageslag pr. minut
Ω	Forlæns rotation
Ω	Modsat rotation
↑	Rotation med hamring
	Kun rotering

ADVARSEL!

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genop-ladelige værktøj.
• Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den ikke for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den.
• Lad ikke metalgenstande komme i berøring med batteripakningens terminaler.
• Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Benyt aldrig andre opladere end den beregnede til opladning af batteripakningen. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.
• Når batteripakningen er taget af værktøjet eller opladeren, skal man altid huske at sætte pakningsdækslet på. Hvis dette ikke gøres, er der risiko for, at batterikontakterne kortsluttes, hvilket kan være årsag til brandfare.

III. MONTERING

Påsætning eller aftagning af bor Borepatron

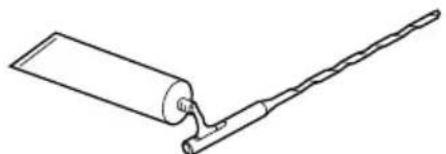

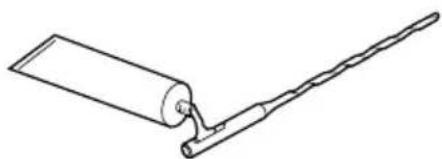

BEMÆRK: Smørefedt til bor

Smør den ovale forsænk-

ning på boret med det medfølgende smørefedt mindst en gang om måneden.

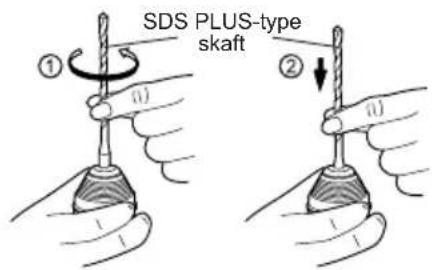

1. Montering af boret

1-1. Sæt et bit ind i monteringshullet og drej det en smule for at lokalisere en indkoblet stilling.

1-2. Tryk i den indkoblede stilling bitset så langt ind som muligt. Kontroller, at bitset sidder fast ved at trække i det.

SDS PLUS-type skaff ① ②

2. Afmontering af boret

2-1. Tryk borepatrondækslet ind og træk i bitset.

Isætning eller fjernelse af bat- teripakning

Batteriholder

Batteripakken er beregnet til at blive installeret ved at følge en fremgangsmåde med to trin for sikkerheden skyld.

Kontroller, at batteripakningen er korrekt installeret i hoveddelen før brug.

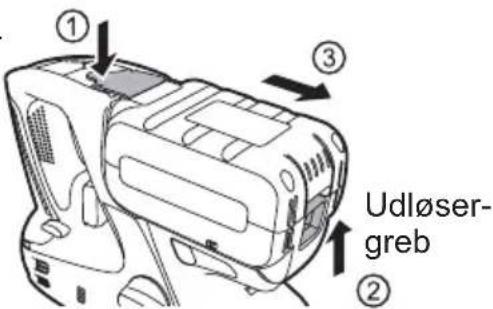

- Montering og afmontering af batteri -For afmontering-

Skub batteriholderen (①).

Mens udløserknappen for batteripakningen holdes oppe, (②) fjernes batteripakningen sidelæns og trækkes ud af pakningen. (③)

Batteri-holder

① ③ Udløser- greb ②

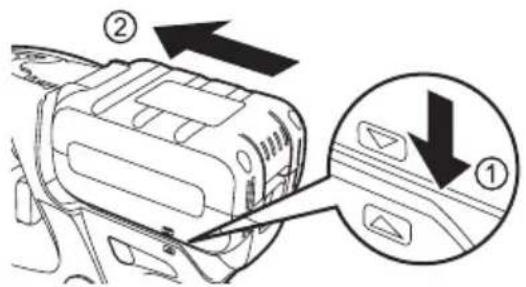

-For montering-

For at isætte batteripakningen tilpasses flugtemærkerne på værktøjet og batteripakningen ud for hinanden, (①) og batteripakningen isættes. (②)

- Når det høres, at batteripakningen klikker, når den skubbes ind, skal der skubbes endnu mere, indtil løfteren låser det på plads og klikker endnu en gang.

BEMAERK:

- Advarselslampen til overophedning og advarselslampe for batterieffekt lav blinker, når batteripakningen ikke er sat korrekt på plads.

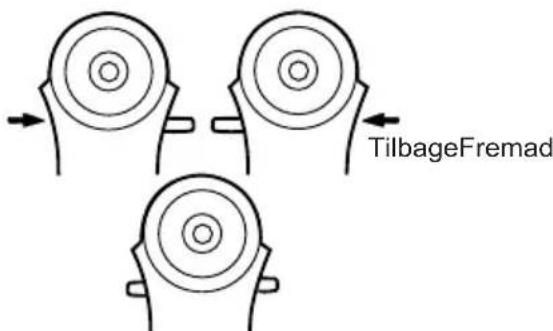

Greb til forlæns/baglæns retning

TilbageFremad

• Husk at indstille omskifteren til midterstillingen så den låses efter brugen.
• Flyt armen til forlæns/modsat rotation, när motorens rotation er stoppet helt.

Hamrings/borings omskifter-greb / Hastighedsvælger/Blæ-serfinktionsvælger

1. Der er fire indstillinger til rådighed, der vælges gennem en kombination af indstillingerne af hammer/bor omskifteren og hastighedsvælgeren/blæserfunktionsvælgeren.

Vælg den indstilling, der passer til arbejdet.

1. Anvend funktionsvælgeren, när motorens rotation er helt stoppet.

Omskifterstilling	Hastighedsvælger/Blæserfunktionsvælger	Anbefalet anvendelse
(Rotation med ham-ring)	Indstilling til ham-ren med kraftige slag.	Denne indstilling giver hamren med kraftige slag, hvil-ket er velegnet til boring i beton.• Betonbor
	Indstilling til ham-ren med svage slag	Denne indstilling er velegnet til boring i beton med bor med en lille diameter, el-ler til boring i blødt sokkelmateriale.• Betonbor med lille diameter
(Kun rotering)	Indstilling til boring med høj hastighed	Denne indstilling er velegnet til boring i metal med rotation med høj hastighed.• Metalbor• Metalhulsav
	Indstilling til boring med lav hastighed	Denne indstilling er passende til træbo-ring med højt drej-ningsmoment.• Træbor

Kontroludløser for variabel hastighed

For at bestemme centrum af et hul trykker du kun let på udløseren for at starte borets rotation på langsom hastighed.

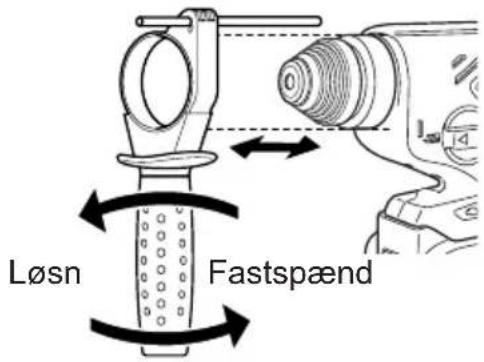

Hjælpehåndtag

Anbring hjælpehåndtaget i den ønskede position og spænd håndtaget godt til.

Løsn Fastspænd

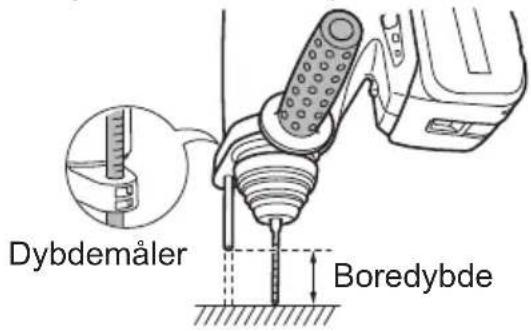

Dybdemåler

Løsn hjælpehåndtaget og indstil dybdemåleren til den ønskede dybde.

Efter indstillingen spændes hjælpe-håndtaget til for at holde dybdemåleren på plads.

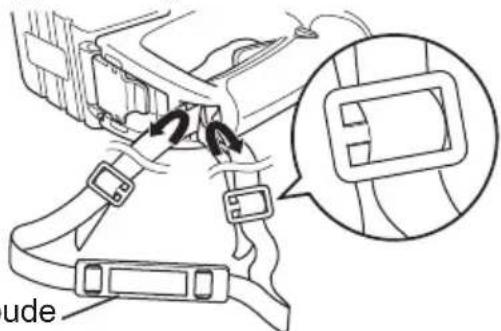

Påsætning af skulderremmen

FORSIGTIG:

• Sæt skulderemmen godt ind i hovedelen på værktøjet, og kontroller længden af remmen, inden den anvendes.
• Kontroller remmens tilstand, og anvend ikke remmen, hvis den er revnet eller gået i stykker.

Der er risiko for tilskadekomst eller skade, hvis remmen anvendes, mens den er forkert påsat.

- Bær altid skulderremmen over skulderen på korrekt vis.

Der er risiko for tilskadekomst eller skade, hvis den tabes ved at uheld.

1. Før remmen gennem remholderne.
2. Før remmen gennem spænderne og reguler længden.

ude

Skulderpude

Følg instruktionerne nedenfor for at undgå at komme til skade.

• Skulderremmen kan justeres til den person, der bruger den.
• Juster skulderpūden til skulderen.
• Træk i skulderremmen for at sikre, at den sidder godt fast på værktø-jets hoveddel.

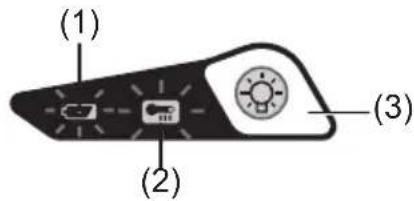

Kontrolpanel

(1) (2) (3)

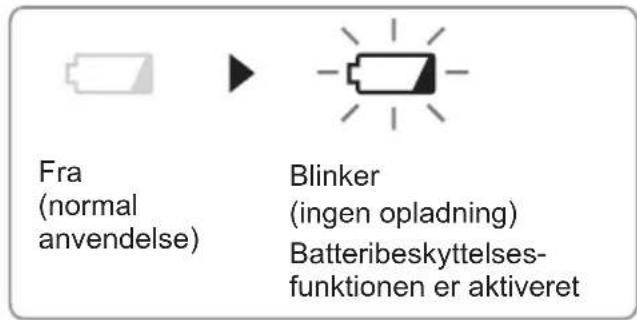

(1) Advarselslampe for lav batterieffekt

Fra (normal anvendelse) Blinker (ingen opladning) Batteribeskyttelses- funktionen er aktiveret

Ekstrem (fuld) afledning af Li-ion batterier vil afkorte deres levetid betrag teligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

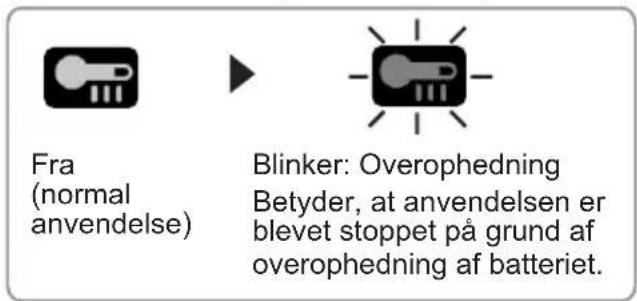

(2) Advarselslampe for overophedning

Fra (normal anvendelse) Blinker: Overophedning Betyder, at anvendelsen er blevet stoppet på grund af overophedning af batteriet.

Overophedningsbeskyttelsesfunktionen stopper skruetrækkeren for at beskytte batteripakningen i tilfælde af oveophedning. Advarselslampen for overophedning på kontrolpanelet blinker, når denne egenskab er aktiveret.

- Hvis overophedningsbeskyttelsesfunktionen aktiveres, skal du give skrue trækkeren tid til at køle helt af (mindst 30 minutter). Skruetrækkeren er klar til brug igen, når advarselslampen til overophedning slukker.

- Undgå at anvende skruertrække- ren på en sådan måde, at over- ophedningsbeskyttelsesfunktionen aktiveres gentagne gang.

BEMÆRK:

- Om sommeren eller andre situationer, hvor temperaturen er høj, kan det være, at funktionen for beskyttelse mod overophedning aktiveres og forhindrer fortsat brug.

(3) LED-lys

Træk altid afbryderkontakten en gang, inden LED-lyset anvendes. Tryk på LED lyset på knappen.

Lyset lyser med en meget lav strøm, ogdetpåvirker ikke skruetrækkerens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt.
• Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet ikke har været brugt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN

Anvendelse af kontroller eller justeringer eller udførelser af andre procedurer end de heri specifi cerede, kan medføre farlig udsættelse for stråling.

Batteri

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L80)

• Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås.

• Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand.

• Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.

• Når batteripakningen er taget af værktøjet, skal batteripakningens dæksel straks sættes på for at forhindre, at støv og snavs forurener batteriterminalerne og forårsager kortslutning.

Batteripakningens levetid

De udskiftbare batterier har en begræn set levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal bat teripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

Batterioplader

Opladning

Forsigtighedsregler for Li-ion batteripakningen

• Kontroller, at terminalerne på batteriopladeren ikke er fugtige, fedtede eller snavsede, før batteripakningen oplades. Hvis det bemærkes, at terminalerne på batteriopladeren er snavsede, skal du aftørre dem eller tage dem af før brug. Levetiden for batteripakningen kan blive nedsat, når terminalerne er tilstoppede med støv eller snavs, som bliver hård i kontakt med væske eller smørefedt.
• Hvis batteripakningens temperatur falder til under ca. -10^ (14°F), ophører opladningen automatisk for ikke at beskadige batteriet.

Almindelige sikkerhedsforskrifter for Li-ion/Ni-MH/Ni-Cd batteripakning

• Det omgivende temperaturområde er mellem 0 °C (32 °F) og 40 °C (104 °F). Hvis batteripakken anvendes, när batteri temperaturen er under 0 °C (32 °F), kan der opstå problemer i værk-tøjets funktion.
• Når man vil oplade en kold batteripakning (under 0 °C (32 °F)) i et varmt rum, så anbring batteri pakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades.
• Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingrene ind i kontaktåbningen, när ladeaggreatet holdes i hæn derne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilitationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, när den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er ikke fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brugen.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stik-kontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i oplade ren.

1 Sæt flugtemærkerne på linje og anbring batteriet på dokken på opladeren.

2 Tryk fremad i pilens retning.

Flug

Flugtemærker

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en andre elektronisk omskifter automatisk udløses til forhindring af overopladning.

• Opladningen starter ikke, hvis batteripakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)
  Den orangefarvede lampe blinker, ind-til batteriet er kølet af. Opladningen begyn der straks derefter.

• Opladelampen (grøn) blinker langsomt, när batteriet er omkring 80% opladet.

• Når opladningen er færdig, vil opla- delampen begynde at blinke hurtigt i grøn farve.

• Hvis batteripakningens temperatur er 0 °C (32 °F) eller mindre, tager det længere tid end normalt at oplade batteripakning fuldt ud. Selv om batteri-et er fuldt opladet, vil det kun have ca. 50% af den styrke, som et fuldt ladet batteri har ved normal temperatur.

• Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.

• Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afslut tet.

Udl bat

Udløserknap på batteripakningen

1. Fjern batteripakningen, mens batteripakningens udløserknap holdes oppe.

Ni-MH/Ni-Cd batteripakning

BEMÆRK:

Oplad en nyt batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

Batterioplader (EY0L80)

1. Stik opladerens stik ind i en stik-kontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, när stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Sæt batteripakningen helt ind i oplade ren.

1. Under opladningen vil opladelampen lyse. Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses til forhindring af overopladning.

- Opladningen starter ikke, hvis batteri pakningen er varm (for eksempel, umiddelbart efter ekstra svær betjening.)

Den orangefarvede lampe blinker, ind-til batteriet er kølet af. Opladningen begyn der straks derefter.

1. Når opladningen er færdig, vil opla- delampen begynde at blinke hurtigt i grøn farve.

2. Hvis ladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standard opladning, så ret henvendelse til en autoriseret forhandler.

3. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil oplade lampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere at opladningen er afslut tet.

LAMPEINDIKERINGER

Lyser grønt

Opladeren er sat i lysnetadapteren.

Klar til opladning.

Blinker hurtigt i grønt

Opladning er afsluttet. (Fuld opladning)

Blinker grønt

Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri)

Lyser grønt

Lader.

Lyser orange

Batteripakningen er kold.

Batterpakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).

Blinker orange

Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet.

Hvis batteripakningens temperatur er -10 °C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, när batteripakningens statustemperatur stiger (kun Li-ion batteri).

Ændring af statuslampen

Venstre: grøn Højre: orange vil blive vist

Blinker hurtigt i både orange og grønt

Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

Brugerinformation om indsamling og bortskaffelsse af elektro-nikskrot og brugte batterier

Cd

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

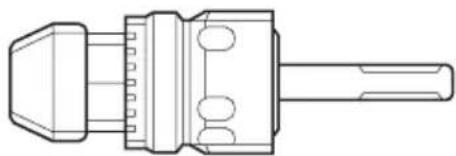

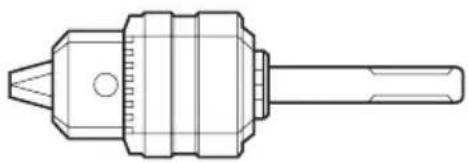

Mejseltilbehørsdel (EY9HX402E) (vil medfølge ved afsendelsen alt efter destinationen)

FORSIGTIG:

• Mejseltilbehørsdelen er beregnet til at blive anvendt med roterende hammer EY7880. Hvis det anvendes med andre værktøjer, kan det give risiko for kvæstelse.
• Frakobl batteripakning fra værktøjet, eller sæt kontakten i lukket position, før mejseltilbehøret fjernes eller påsættes. Denne forebyggende sikkerhedsforholdsregel formindsker risikoen for at værktøjet starter uhensigtsmæssigt.
• Påfør smørefedt på skaftet af mejseltilbehøret før brug.
• Mejseltilbehøret skaber varme. Det kan blive meget varmt og kan give hudforbrændinger.

Brug ikke mejseltilbehøret i mere end 30 minutter i træk.

• For at formindske risikoen for kvæstelser bruges støttehändtaget på den roterende hammer.
• Udskift straks mejseltilbehørsdelen, när støvbeskyttelsens gummihætte er be- skadiget, for at undgå at der kommer støv ind i tilbehøret.

Brug:

- Bruges med et mejselbor med SDS-Plus type skaft i funktion for rotation+hammer til lettere mejslingsopgaver (fjernelse af keramikfliser, afskrabning af forseglingsmateriale, osv.)

1. For at påsætte mejseltilbehøret fjernes støttehåndtaget fra den roterende hammer.

Monter mejseltilbehøret på værktøjet.

Sørg for at fjerne spillerum mellem tilbehøret og værktøjet. Fastgør tilbehøret stramt på værktøjet ved brug af vingeskruen.

1. Påsæt støttehåndtaget på mejseltilbehøret.
2. Påsætning/aftagning af mejselbo-ret

Se brugsvejledningen for den roterende hammer.

1. Sådan justeres bladvinkelen på mejselboret

Drej mejseltilbehøret for at juste- re bladvinkelen på mejselboret, så det indstilles bedre.

Støvopsamler (EY9X004E) (Tilgængeligt som ekstraudstyr)

* Borebits med en diameter på 20 mm eller derover kan ikke sættes ind gen- nem støvopsamleren.
* Anvend ikke dette værktøj til at skære andet end beton, mørtel og andre keramiske materialer. Anvendes maskinen til skæring af metalmaterialer, vil støvopsamleren kunne tage skade af metalspånernes varme.

1. Montér en borebit.

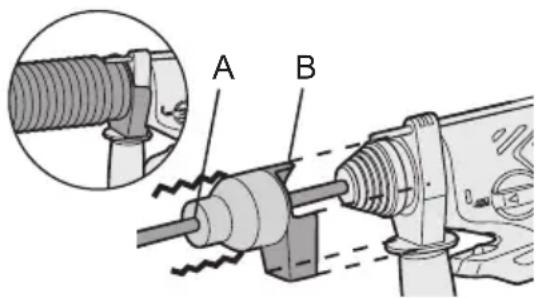

2. Før borebitten gennem A og fastgør opsamleren ved B ved at rette den ind efter faconen på hjælpehåndtaget.

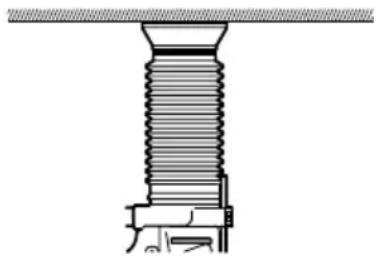

Hold støvopsamleren i tæt kontakt med væggens overflade under arbejdet.

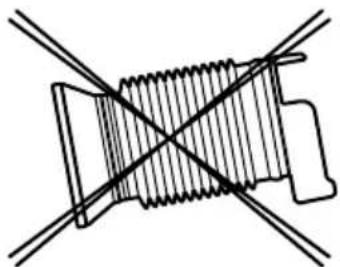

Opbevar ikke støvopsamleren i sammenpresset tilstand. Hvis den opbe- vares i sammenpresset tilstand, kan det være umuligt at rette den ud til oprindelig facon.

Anvend kun en tør, blød klud til aftørring af værktøjet. Anvend ikke en fug- tig klud, fortynder, rensebenzin eller andre flygtige opløsningmidler til rengøringen.

VI. TILBEH∅R

⚠️ FORSIGTIG:

For at forhindre risiko for personskade, må man kun anvende tilbehør eller ekstraudstyr til det foreskrevne formål.

Støvopsamler

-EY9X004E

Borepatron

•EY9HX400E

Bruges med træbor eller metalbor med skaft på 1,5 mm til 13 mm i diameter.

Brug ikke borepatron i "Rotation med hammerfunktion ( )". Brug i "Rotation med hammerfunktion" kan forårsage, at boret knækker, og brugeren bliver kvæstet.

Hammerpatron

•EY9HX401E

Bruges med betonbor eller træbor eller metalbor med lige skaft på 2,5 mm til 13 mm i diameter.

Brug ikke hammerpatron med træbor eller metalbor i "Rotation med hammerfunktion" ( ). Brug i "Rotation med hammerfunktion" kan forårsage, at boret knækker, og brugeren bliver kvæstet.

Mejseltilbehørsdel

- EY9HX402E

Ret gerne henvendelse til det lokale service-center, hvis du har behov for hjælp angående detaljer om ekstraudstyret og tilbehøret.

1. Hvis der ikke er tilstrækkelig kraft, som trykker bitten ned, er det ikke sikkert, at hammeren vil være i stand til at arbejde i hammer-indstilling.

Dette er for at forhindre, at hammer-indstillingen arbejder ubelastet. Tryk hårdere ned på bittet for at aktivere hammeren og få den til at slå.

Sørg altid for at trykke ned med tilstrækkelig kraft, når der arbejdes.

1. Om vinteren eller i andre situationer, hvor maskinens temperatur er lav (5°C eller derunder), kan slag i hammer-indstillingen blive svagere end normalt i begyndelsesstadiet.

Dette skyldes, at fedtet har tendens til at stivne ved lave temperaturer, hvorved friktionen øges.

Hvis dette sker, skal hammer-indstillingen anvendes ubelastet i cirka 30 sekunder og dette skal gentages 3 gange. Dette vil genetablere slagkraften.

VIII. SPECIFICATIONER

HOVEDENHED

Maksimal borediameter	Beton 20 mm (25/32")
	Stål 13 mm (33/64")
	Træ 27 mm (1-1/16")
Motorspænding 28,8 V DC (jævnstrøm)
Ubelastet hastighed (RPM)	Langsom indstil-ling	0 - 500 min ^-1 (o/min.)
	Høj indstilling	0 - 920 min ^-1 (o/min.)
Slaghastighed per minut (SPM)	Blød indstilling	0 - 2800 min ^-1 (spm)
	Hård indstilling	0 - 4500 min ^-1 (spm)
Vægt (med batteri)	3,8 kg (8,4 lbs)
Længde i alt	319 mm (12-9/16")
Støj, Vibration	Se vedlagte ark

BATTERIPAKNING

Model	EY9L80
Opbevaringsbatteri	Li-ion batteri
Batterispænding	28,8 V DC (3,6 V x 8 celler)
Kapacitet	3 Ah

BATTERIOPLADER

Model EY0L80
Mærkedata Se mærkepladen på undersiden af opladeren.
Vægt 0,95 kg	(2,1 lbs)

[Li-ion batteripakning]

Opladnings tid 3 Ah	14,4 V 28,8 V
	EY9L40	EY9L80
	Brugbar: 35 min.	Brugbar: 55 min.
	Fuld: 50 min.	Fuld: 70 min.

[Ni-MH/Ni-Cd batteripakning]

Opladnings tid		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086	EY9006
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
		25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230 EY9210
				45 min. 90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min. 65 min.

BEMÆRK: Denne oversigt kan inkludere modeller, der ikke fås i dit område. Se venligst det nyeste, almindelige katalog.

BEMÆRK: Med hensyn til forhandlernavn og adresse henvises til det vedlagte garantikort.

I. AVSEDD ANVÄNDNING

- Ikke la metallobjekter berøre polene på batteriet.

Smør den ovale fordypningen på boret med det medfølgen-de smørefetter minst en gang i måneden.

Oppladbare batterier har en begrenset levetid. Hvis brukstiden er uvanlig kort selv etter en korrekt opplading, bør batteriet byttes ut med et nytt.

Batteripakkesikringen/
-løsnemekanisme

-løS

Laderen koples til vekselstrømskontakten.

Klar til lading.

1. Hvis kraften som trykker ned på biten ikke er sterk nok, vil ikke hammeren kunne slå i hamringsstilling.

MERK: Forhandlerens navn og adresse står på det vedlagte garantibeviset.

I. KÄYTTÖTARKOITUS
