ПОСІБНИК КОРИСТУВАЧА WD 7.700 P Kärcher

J 1 Techniniai duomenys Įtampa Galingumas, P nenn (nominalus) Galingumas, P max (maksimalus) Didžiausia į lizdą jungiamų prie- taisų galia Elektros tinklo saugiklis (inerci- nis) Maišelio talpa Vandens ėmimas su rankena Vandens ėmimas su antgaliu grindims. Elektros laidas Triukšmo lygis (EN 60704-2-1) Svoris (be priedų) 174 LT– 7 Шановний покупець! Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника. Пристрій придатний до використання як пилосос для сухої та вологої очистки у відповідності до даної інструкції з експлуатації та вказівок щодо безпеки. Цей пристрій призначається для приватного використання і не пристосований до навантажень промислового використання. – Необхідно захищати прилад від дощу. Не зберігати поза приміщенням. – Увага: При всмоктуванні попелу та сажі використовувати лише попередній відсікач (№ замовлення 2.863-139). Використовувати для вологого/сухого прибирання тільки з: – оригінальним фільтрувальним

– Оригінальними запасними частинами, аксесуарами та додатковим обладнанням. Виробник не несе відповідальності за збитки, завдані невідповідним або неправильним застосуванням пристрою. Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання. Старі пристрої містять цінні матеріали, що можуть використовуватися повторно.

, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття. Фільтр та фільтрувальний мішок виготовлені з екологічно безпечних матеріалів. Якщо вони не містять речовин, що заборонені для утилізації домашнього сміття, Ви можете утилізувати їх зі звичайним домашнім сміттям. Інструкції із застосування компонентів (REACH) Актуальні відомості про компоненти наведені на веб- вузлі за адресою: www.kaercher.com/REACH У кожній країні діють умови гарантії, видані нашими компетентними товариствами зі збуту. Неполадки в роботі пристрою ми усуваємо безплатно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У гарантійному випадку звертайтесь, будь ласка, з обладнанням та документами, що підтверджують покупку пристрою, до

торгового агента або до приведених нижче пунктів гарантійного обслуговування клієнтів. (Адреси див. на звороті)

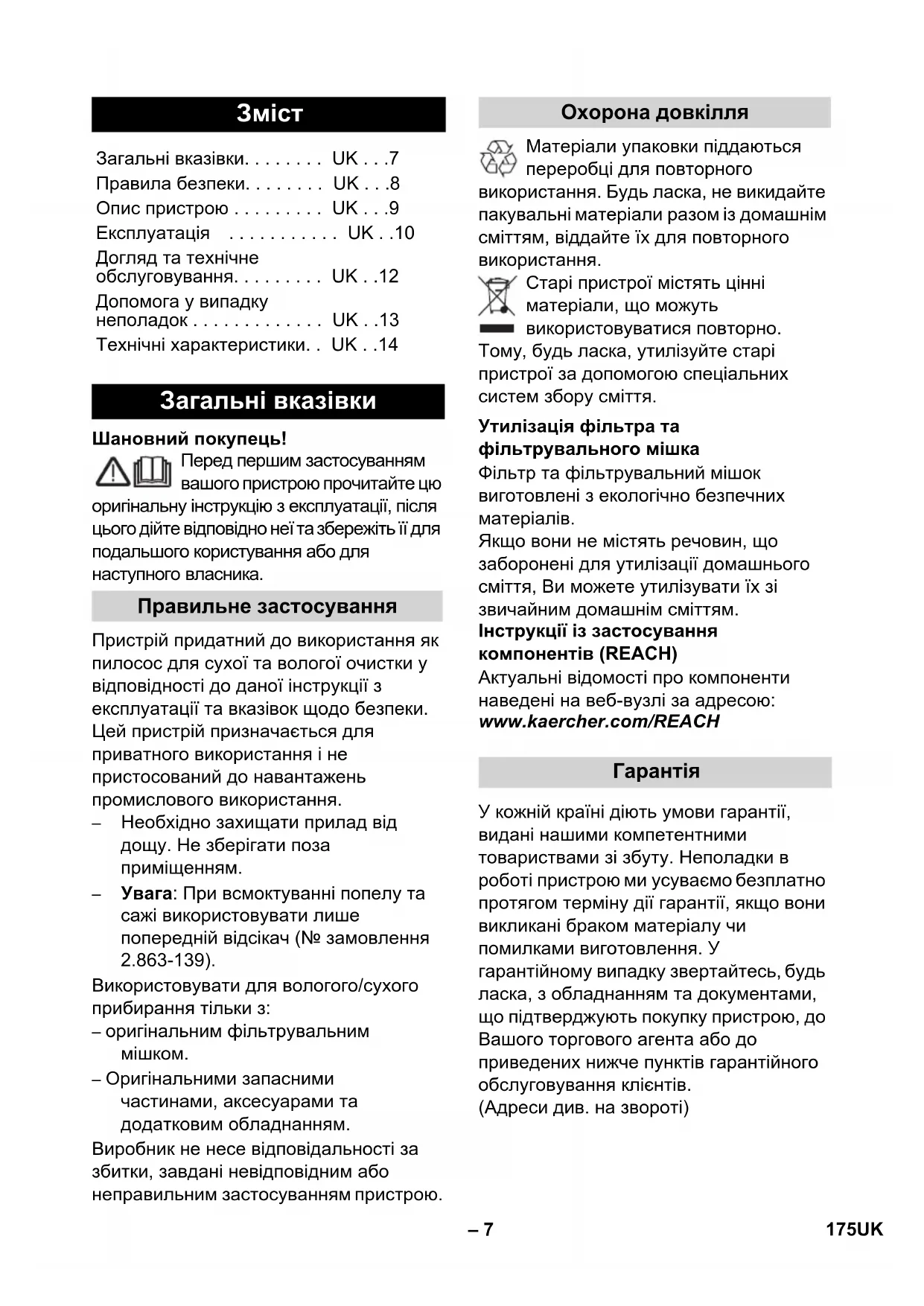

• Загальні вказівки
• UK Правила безпеки p. 7
• UK Опис пристрою p. 8
• UK Експлуатація p. 9
• UK Догляд та технічне обслуговування p. 10
• UK Допомога у випадку неполадок p. 12
• UK Технічні характеристики p. 13
• UK Загальні вказівки Правильне застосування Охорона довкілля Утилізація фільтра та фільтрувального мішка p. 14

175UK– 8 З різних питань та в разі поломок Вам допоможуть наші представники філіалу KÄRCHER. (Адреси див. на звороті) Асортимент запасних частин, що часто необхідні, можна знайти в кінці інструкції по експлуатації. Запасні частини та спеціальне обладнання Ви зможете отримати у Вашего дилера або у філіалі фірми KÄRCHER. (Адреси див. на звороті) – Цей пристрій не призначено для використання людьми (у тому числі й дітей) з обмеженими фізичними, сенсорними або розумовими здатностями або особами з відсутністю досвіду й/або знань, за винятком випадків, якщо за забезпеченням безпеки їхньої роботи спостерігають спеціально підготовлені особи або вони одержують від них вказівки, що стосуються використання пристрою.

стежити за дітьми, не дозволяти їм грати із пристроєм. – Пакувальну плівку тримайте подалі від дітей, існує небезпека

– Пристрій слід відключати після кожного використання і перед проведенням очищення/технічного обслуговування. – Небезпека пожежі. Не допускати всмоктування палаючих або тліючих предметів. – Робота у вибухонебезпечних умовах не дозволяється. 몇 Електричне з’єднання Пристрій слід вмикати лише до змінного струму. Напруга повинна відповідати вказаним на фірмовій табличці пристрою даним щодо

Небезпека враження струмом Заборонено доторкатися до мережевого кабелю і розетки вологими

Мережевий кабель дозволяється брати тільки за виделку, не можна виключати прилад, витягаючи виделку з розетки за шнур. Мережевий кабель із виделкою перед кожним уживанням слід перевіряти на предмет пошкоджень. Ушкоджений мережевий кабель має негайно бути замінений професіоналами в уповноваженому сервісному центрі. Щоб уникнути нещасних випадків під час використання електроприладів, ми рекомендуємо використовувати розетки з попередньо увімкненим автоматом захисту від току витоку (макс. 30 мА сили току номінальної дії).

Певні речовини можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям. Ніколи не всмоктувати пилососом наступні речовини: – Вибухонебезпечні або горючі гази, рідини або пил (реактивний пил) – Реактивний металевий пил (наприклад, алюміній, магній, цинк) у сполуці з сильнолужними та кислотними засобами для чищення – Нерозведені сильні кислоти та луги – Органічні розчинники (наприклад, бензин, розріджувач фарби, ацетон,

До того ж, ці речовини можуть пошодити матеріали, що використовуються у пристрої. Служба підтримки користувачів Замовлення запасних частин та спеціального обладнання Правила безпеки 176 UK– 9 Зображення див. на розворотах! У цьому посібнику з експлуатації описані базові моделі пилососів для вологого/сухого прибирання, які представлені на обкладинці. Залежно від моделі, є відмінності в оснащенні і наявності спеціального приладдя, що входить в обсяг постачання. При розпакуванні перевірте вміст упаковки на наявність додаткового обладнання чи пошкоджень. У

пошкоджень при транспортуванні повідомте про це своєму продавцю. входять до комплекту постачання можливе обладнання Для підключення всмоктувального шлангу під час роботи. Примітка: Для витягання шлангу слід натиснути пальцями на стопор і витягнути всмоктувальний шланг. Для підключення електроінструменту. Примітка: Враховувати максимальну приєднану потужність (див. главу «Технічні дані»). Приєднати всмоктувальний шланг

підключення для подачі повітря. Тим самим активується функція продування. Для перенесення пристрою або видалення кришки пристрою після розблокування. Місце для зберігання приладдя призначене для зберігання всмоктувального шлангу, всмоктувальних насадок та мережевого

Для вимкнення насадки для підлоги під час перерви в роботі. Це місце для зберігання додаткового обладнання призначене для

всмоктувальних трубок та іншого додаткового обладнання. Витягнути назовні для того, щоб відкрити та натиснути всередину, щоб закрити. Опис пристрою Місце під'єднання шлангу Штепсельна розетка пристрою Місце під'єднання для роздуву

Клавіша розблокування кришки

Тягова ручка Кнопка очищення фільтру ExPress Індикатор очищення фільтра Місце для додаткового обладнання на гачку Кнопка змотування мережного

Паркувальнє положення Місце для додаткового обладнання на ємності

Під час роботи завжди використовувати фільтр і відповідну 몇 Увага: Не викидати! Підвішується у внутрішній частині резервуару, служить для кріплення фільтрувального мішка. Примітка: Для чищення у вологому режимі не слід застосовувати фільтрувальний мішок. Рекомендація для пристроїв без функції очищення фільтру: Для всмоктування дрібного пилу слід застосовувати фільтрувальний мішок. Для чищення твердих і килимових Важіль на відмітці для килимових Важіль на відмітці для твердих Для з'єднання всмоктувального шланга з електроінструментом. Для більшої гнучкості при роботі з електроінструментом.Примітка: Також можна використовувати з адаптером. 몇 Працювати завжди лише зі встановленим складчастим фільтром, як при вологому, так і при сухому прибиранні.Малюнок Зняти кришку пристрою та видалити вміст з резервуару.Малюнок Повернути резервуар, вставити до упору поворотні коліщата в отвори на підставі резервуара.Малюнок Встановлення задніх коліс: Розділити половинки вкладишів підшипників і видавити великі вкладиші в маточини коліс. В пристроях без осей: Розмістити колеса в маточинах. В пристроях з осями: Встановити колеса на вісь і розмістити в маточині.Наприкінці вставити маленькі вкладиші у великих і загвинтити. Малюнок Встановити гачки. В пристроях з буксирною скобою: Вставити буксирну скобу зверху в отвори на кришці пристрою і натиснути вниз до упору. Закріпити знизу двома гвинтами. Примітка: Якщо надалі буде потрібно демонтувати буксирну скобу, то нижні отвори по функціональних причинах слід знову закрити двома гвинтами.Складчастий фільтр з рамкою (вже встановлений в пристрій) Приймальний пристрій для фільтрувального мішкаФільтрувальный мішок Всмоктувальний шланг з ручкою Всмоктуючі трубки 2 x 0,5 мНасадка для підлоги з важелем перемикання)Сопло для заповненняАдаптер Гнучкий шланг інструмента Експлуатація Перед введенням в експлуатацію

Встановіть та зафіксуйте голівку

Під'єднати аксесуари.

Включіть пристрій. Позиція I: Всмоктування або нагнітання повітря. Положення 0: Пристрій вимкнений. Положення МАКС.: Всмоктування або нагнітання повітря. Положення МАКС.: Всмоктування з під'єднаним електроінструментом Регулятор потужності: За необхідності, при всмоктуванні або при роботі з електричними інструментами знизити потужність усмоктування. Положення 0: Пристрій ввімкнений. На електроінструмент подається

몇 Працювати тільки з сухим складчастим фільтром!

Рекомендація для пристроїв без функції очищення фільтру: Для всмоктування дрібного пилу слід застосовувати фільтрувальний мішок. Ступінь заповнення фільтрувального мішку залежить від всмоктуваного забруднення. Встановленій мішок для збору пилу може лопнути, тому його слід своєчасно замініть. При всмоктуванні пилу, піску та ін. слід частіше

фільтрувальний мішок. В пристроях з функцією очищення фільтрів ExPress: При всмоктуванні без використання фільтрувального мішка індикатор очищення фільтру горить червоним кольором в тому випадку, якщо необхідно очистити складчастий фільтр. Очистити фільтр. Очищення фільтру ExPress здійснюється в разі всмоктування великої кількості дрібного пилу без встановленого мішка для збору пилу. Якщо індикатор очищення

горить червоним кольором, провести очищення складчастого фільтру:

Три рази натиснути кнопку очищення фільтру на працюючому пристрої, при цьому почекати 4 секунди між натисненнями. Примітка: Після багатократного очищення фільтру або при червоному індикаторі очищення фільтру перевірити рівень заповнення резервуару. При необхідності випорожнити

Для усмоктування вологи або вологого прибирання надягти бажане додаткове обладнання на усмоктувальні трубки або прямо на

Не використовуйте фільтрувальний

Негайно вимкнути пристрій, якщо з'явилася піна або проступає рідина! Примітка: Якщо резервуар повний, поплавок закриває отвір для всмоктування і пристрій працює з більшим числом обертів! Негайно вимкнути пристрій та випорожнити

Введення в експлуатацію В пристроях без вбудованої розетки В пристроях з вбудованою розеткою Пилосос для сухої очистки A 6 Очищення фільтру ExPress Вологе прибирання 179UK– 12 При необхідності прикріпити до електроінструменту адаптер з ножем, що відповідає діаметру підключення

A) Одягнути адаптер, що додається, на всмоктуючий шланг та з'єднати його з електроінструментом.

Б) Для більшої гнучкості використовувати гнучкий шланг для електроінструменту. З'єднати його з усмоктувальним шлангом і, за необхідності, з адаптером, а потім підключити електроінструмент.

Для пристроїв з вбудованою розеткою: Вставити штепсель електроінструменту в пилосос. Увімкнути прилад (поворотний вимикач вліво в положення МАКС.) і почати роботу. Примітка: При увімкненні електроінструменту, всмоктувальна турбіна починає працювати з затримкою 0,5 секунд. Після вимкнення електроінструменту всмоктувальна турбіна ще буде працювати 5 секунд для того, щоб всмоктати залишки

всмоктуючому шлангу. Очищення важкодоступних місць або місць, де всмоктування не можливе, наприклад, видалення листя з гравію.

Приєднати всмоктувальний шланг до підключення для подачі повітря. Тим самим активується функція продування. Виключіть пристрій.

Встановити насадку для підлоги в паркувальнє положення. Вимкнути пристрій та витягнути

Зняти головку пристрою, спорожнити резервуар з вологим або сухим

Покладіть додаткове обладнання і мережний кабель у пристрій та зберігайте пилосос у сухому приміщенні.

Під час проведення будь-яких робіт з догляду та технічного обслуговування апарат слід вимкнути, а мережевий шнур - витягти з розетки. Ремонтні роботи та роботи з електричними вузлами може виконувати тільки уповноважена служба сервісного обслуговування.

Не використовувати засоби для чищення для скла або універсальні засоби для чищення! Забороняється занурювати пристрій у воду. Очищувати пристрій та аксесуари з пластмаси за допомогою стандартних засобів для чищення виробів з пластмаси. Бак та приладдя в разі необхідності промити водою та просушити перед наступним використанням. Використання електроінструментів

Переривання роботи Закінчення роботи Спорожнити резервуар Зберігання пристрою Догляд та технічне обслуговування H 2 180 UK– 13

В пристроях без функції очищення

Розблоковувати кришку фільтру і відкрити її. Витягнути рамку і фільтр, витрусити з фільтру вміст. При необхідності промити під струменем води. Не витирати фільтр і не чистити із застосуванням щітки. Перед встановленням повністю

Знову вставити фільтр, а потім –

В пристроях з функцією очищення фільтрів ExPress: Провести очищення фільтру (див. главу „Очищення фільтру ExPress"). Примітка: Якщо, не дивлячись на проведене очищення, не була досягнута задовільна потужність всмоктування, слід зняти з трубок всмоктувальний шланг, заткнути/ закрити отвір на всмоктувальному шлангу і ще три рази натиснути кнопку очищення фільтру. Ймовірно, мережний шнур забруднений. Очистити

Негайно вимкнути пристрій.

Очищення поплавцевої системи: Зняти кришку пристрою, обернути за годинниковою стрілкою корпус поплавця (А) і зняти його. Після цього витягнути поплавець (B) і промити його разом з корпусом під проточною

При монтажі спочатку слід вставити поплавець, потім надіти і зафіксувати корпус поплавця.

зниження сили всмоктування перевірте наступне: Забруднені приналежності, всмоктувальний шланг або всмоктувальна труба - видалити забруднення. Складчастий фільтр забруднений: В пристроях без функції очищення фільтру ExPress: Зняти і очистити складчастий фільтр (див. главу «Очищення складчастого фільтру»). В пристроях з функцією очищення фільтрів ExPress: Натиснути три рази кнопку очищення фільтру, при необхідності, повторити

закривши всмоктувальний шланг (див. главу „Очищення складчастого

При необхідності промити під струменем води. Замінити пошкоджений складчастий

Фільтрувальний мішок заповнений: Встановити новий фільтрувальний мішок (номер замовлення див. у переліку запасних частин у кінці цієї інструкції)).

Не викидати приймальний пристрій для фільтрувального мішка! Прочистити плоский складчастий

Мережний шнур не змотується. Виступає вода I 1

J 1 Зниження сили всмоктування 181UK– 14 Технічні характеристики вказані на сторінках, що розкриваються. Далі пропонується роз'яснення використаних

Можливі зміни у конструкції

Технічні характеристики

Потужність P максимальна Максимальна напруга в розетці пристрою Запобіжник (інерційний) Місткість резервуару Вжиток води рукояткою Вжиток води насадкою для

Мережевий кабель Рівень звукового тиску (EN 60704-2-1) вага (без обладнання) 182 UKلﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا ﻞﻤﻌﻳ ﻻ ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﺐﺤﺳ رز ﻢﻗ ،ﺎًﺨﺴﺘﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا نﺎﻛ ﺎﻤﺑر .ﻲﺋﺎﺑﺮﻬﻜﻟا ﻚﻠﺴﻟا ﻒﻴﻈﻨﺘﺑ جرﺎﺨﻠﻟ بﺮﺴﺘﻳ ءﺎﻤﻟا .اًرﻮﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳﺈﺑ ﻢﻗ
