SR 4336 - Cd програвач/рекордер AEG - Безкоштовний посібник користувача

Тип продукту	Плеєр/рекордер CD
Бренд	AEG
Модель	SR 4336
Живлення від мережі	230 В ~ 50 Гц, 15 Вт
Живлення від батарейок	6 x 1,5 В типу UM2/R14
Вага нетто	1,63 кг
Клас захисту	II
Радіо FM	88 – 108,0 МГц
Радіо AM	530 – 1600 КГц
Функції відтворення	Аудіо CD, MP3, радіо, USB, SD-карта, лінійний вхід
Тип сумісних дисків	CD, CD-R, CD-RW
Дисплей	РК-екран
Підключення	Порт USB, слот для SD-карти, роз'єм для навушників 3,5 мм, лінійний вхід 3,5 мм
Антена	Телескопічна для FM, вбудована для AM
Лазер	Клас 1
Безпека	Захист від вологи, захист від дітей, автоматичне вимкнення
Очищення	М'яка суха ганчірка, уникати хімічних засобів
Ремонтопридатність	Довірте заміну кабелю виробнику або спеціалісту
Комплект поставки	Кабель живлення, інструкція з експлуатації
Загальна інформація	Побутове використання, не піддавати впливу води або надмірного тепла

Часті запитання - SR 4336 AEG

Як підключити пристрій до мережі?

Підключіть кабель живлення, що входить у комплект, до розетки 230 В / 50 Гц через роз'єм AC IN на задній панелі пристрою.

Як вставити батарейки?

Відкрийте відсік для батарейок під пристроєм і вставте 6 батарейок типу UM2/R14 напругою 1,5 В, дотримуючись зазначеної полярності.

Що робити, якщо CD не читається?

Перевірте, чи диск встановлено правильно (друкованою стороною догори) і чи він не подряпаний або брудний. Протріть диск м'якою ганчіркою від центру до країв.

Як слухати радіо?

Встановіть перемикач функцій у положення LINE IN/RADIO. Виберіть діапазон (FM або AM) за допомогою перемикача та налаштуйте частоту кнопкою TUNING.

Як використовувати USB-пристрій?

Встановіть перемикач у положення CD/MP3/USB/CARD. Натискайте DISC/USB/CARD, поки не з'явиться 'USb'. Підключіть USB-пристрій, відтворення почнеться автоматично.

Як запрограмувати порядок відтворення треків?

У режимі зупинки натисніть REPEAT/PROG для входу в програмування. Виберіть треки кнопками ▶/◀, потім підтвердьте кнопкою REPEAT/PROG. Почніть відтворення кнопкою ▶II.

Як повторити один трек або весь диск?

Під час відтворення натисніть один раз REPEAT/PROG для повторення поточного треку, двічі – для повторення всього диска. Третє натискання скасовує повтор.

Пристрій не вмикається, що робити?

Перевірте, чи перемикач функцій не в положенні OFF. Якщо пристрій заблокувався, відключіть його від мережі на 5 секунд, потім підключіть знову.

Чи можна підключити навушники?

Так, вставте навушники зі стереороз'ємом 3,5 мм у гніздо для навушників (20). Гучномовці при цьому вимикаються.

Як чистити пристрій?

Відключіть пристрій від мережі та протріть зовнішні поверхні м'якою злегка вологою ганчіркою без абразивних засобів.

ПОСІБНИК КОРИСТУВАЧА SR 4336 AEG

Стерео радіо з CD/MP3-програвачем • Радіо стерео з програвачем CD/MP3 Радіо стерео з програвачем CD/MP3 • Радіо стерео з програвачем CD/MP3 Радіо стерео з програвачем CD/MP3 • Стерео радіо з CD/MP3-програвачем Радіо стереофонічне з програвачем CD/MP3 • Стерео радіо з CD/MP3-програвачем Стереофонічний радіоприймач з програвачем для компакт-дисків CD/MP3 Стерео радіоприймач з CD/MP3-плеєром

ІДЕАЛЬНИЙ ЗА ФОРМОЮ ТА ФУНКЦІЄЮ

AEG

Українська

Зміст

Огляд елементів управління ......сторінка 3

Інструкція з експлуатації ...... сторінка 51

Технічні параметри ......сторінка 55

Українська

Зміст

Огляд елементів управління

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаковкою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару струмом, не допускайте зволоження приладу. Не користуйтеся приладом поблизу води (наприклад ванні кімнати, басейни, вологі підвали).
• Використовуйте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.
• Підключайте прилад виключно до належним чином встановленого джерела живлення. Зверніть увагу на те, щоб вказана напруга відповідала напрузі штепсельної розетки.
• При застосуванні зовнішніх блоків живлення зверніть увагу на вірні полярність та напругу, завжди ставте батарейки в необхідному порядку.
• Встановіть прилад так, щоб не закривати існуючі вентиляційні отвори.
• В жодному разі не відкривати корпус приладу. Неналежні ремонти можуть спричинити суттєві загрози для користувача. При пошкодженні приладу, зокрема кабелів живлення, прилад не слід пускати в експлуатацію. Кабель живлення регулярно перевіряти на пошкодження.
• Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, нашою сервісною службою або іншою кваліфікованою особою.
• Коли Ви довго не користуєтесь приладом, витягніть штепсельну вилку з розетки або дістаньте батарейки.

На приладі можуть бути розташовані такі символи, щоб вказати Вам на наступне.

Символ з блискавкою вказує користувачу на внутрішні деталі приладу під небезпечно високою напругою.

Символ із знаком оклику вказує користувачу на важливі вказівки щодо експлуатації або ремонту в супровідних документах.

Прилади з цим символом працюють з лазером класу 1 для зчитування з компактного диску. Вмонтовані блокувальні вимикачі мають охороняти користувача від небезпечного лазерного світла, котрий людське око не бачить, коли відкрита шухлядка для компактних дисків.

Маніпулювання або перемикання цих блокувальних вимикачів в жодному разі не допустимо, інакше існує безпека попадання під лазерне світло.

Діти та немічні особи

• Для безпеки своїх дітей не залишайте доступними пакувальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо). Не дозволяйте малим дітям гратись із плівкою. Існує загроза задухи!
• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу. • Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними.

ПОПЕРЕДЖЕННЯ!

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов'язково притримуйтесь цих вказівок.

ПОПЕРЕДЖЕННЯ.

Попереджує про загрози для Вашого здоров'я та вказує на можливі ризики травм.

УВАГА.

Вказує на можливі загрози для приладу або інших предметів.

ПРИМІТКА.

Виділяє підказки та інформацію для Вас.

Спеціальні вказівки щодо безпеки

Цей прилад працює з лазером класу 1.

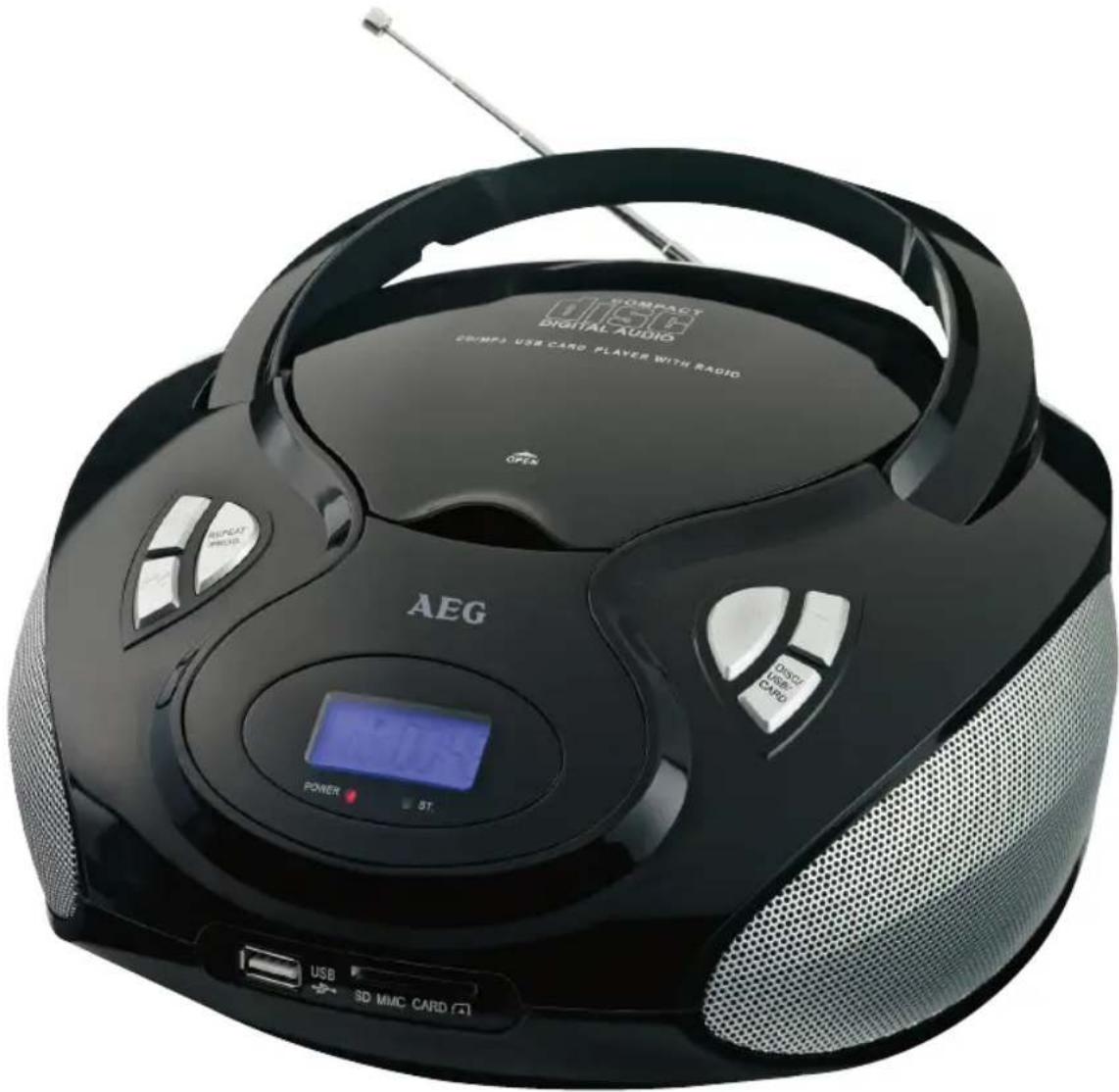

Огляд елементів управління

1 Телескопічна антена 2 Ручка 3 Відділок для компакт-дисків 4 Перемикач діапазонів (FM.ST / FM / AM) 5 Регулятор пошуку хвиль TUNING Шкала радіостанцій 6 Накладка для відкривання відділку для компакт-дисків (OPEN) 7 Гучномовець 8 Клавіша ■ 9 Клавіша DISC/USB/CARD 10 Клавіша (відтворювання/пауза) 11 Гніздо для карти пам'яті 12 Контрольна лампа FM ST 13 Контрольна лампа POWER 14 Роз'єм USB

15 Клавіша REPEAT/PROG (Повторення / запис у пам'ять) 16 Клавіша (пошук назад) 17 Клавіша (пошук вперед) 18 LCD-дисплей 19 VOLUME (регулятор гучності) 20 Роз'єм для навушників 21 Перемикач вибору функцій (LINE IN/RADIO / CD/MP3/USB/CARD / OFF)

АС Підключення до електричної мережі

LINE IN Інтерфейс

Нижня частина (не показано)

Відділок для батарей

Використання за призначенням

Цей прилад призначено для

• прийому радіопрограм, відтворювання аудіофайлів на компакт-дисках і дисках у форматі MP3, відтворення звуку із зовнішніх аудіоджерел.

Прилад призначено виключно для цих цілей, і його дозволяється використовувати тільки для означеного. Дозволяється використовувати прилад тільки в такий спосіб, як це описано в цій інструкції. Забороняється використовувати прилад для комерційних цілей.

Інші види використання вважаються неналежними за призначенням і можуть призвести до пошкодження приладу і навіть до травматизму людей.

Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH (Збут електротехнічної продукції ТОВ) не несе відповідальності за шкоду, що виникла внаслідок використання приладу не за призначенням.

Включення приладу/Введення в експлуатацію

• Перед першим включенням приладу уважно прочитайте інструкцію з експлуатації! - Для установки приладу оберіть придатне для цього місце - це має бути суха, рівна, не слизька поверхня, на якій Ви можете зручно користуватися приладом. - Приміть до уваги, що прилад має мати достатню вентиляцію! - Якщо на дисплеї приладу була захисна плівка, її слід видалити.

Забезпечення електричним струмом

- Вставте вилку кабелю електроживлення, що належить до приладу (див. відділок для батарей), у відповідно обладнану захисними контактами розетку 230 В / 50 Гц мережі перемінного струму AC ~ IN на звороті приладу.

- Зверніть увагу на те, щоб напруга в мережі відповідала даним на табличці з технічними даними виробника приладу.

Установлення батарей (батареї не входять до обсягу поставки)

• Відкрийте відділок для батарей на задній стороні приладу.
• Поставте на місце 6 батарейок типу UM 2/R14 1,5 V. Зверніть увагу на правильну полярність батарей (дивись нижню сторону відділку для батарей)!
• Якщо Ви не використовуєте прилад тривалий час, видаліть батареї з відділку, щоб уникнути "витікання" кислоти. • Закрийте відділок для батарей.

i ПРИМІТКА.

Якщо Ви підключите кабель до електромережі, то живлення від батарей припиниться автоматично.

△ УВАГА.

• Батареї різного типу або нові і вже застосовані батареї не можна використовувати разом.
• Батареї не можна викидати в домашнє сміття. Просимо віддати пусті батареї на спеціальні пункти збору небезпечних відходів або повернути в магазин, де Ви купили прилад.

ПОПЕРЕДЖЕННЯ.

Забороняється піддавати батареї впливу високої температури або прямих сонячних промінів. Строго забороняється кидати батареї в полум'я. Існує небезпека вибуху!

Пристрій для захисту програвача компакт-дисків CD при транспортуванні

• Відкрийте гніздо для компакт-дисків CD (3), для цього потягніть кришку за накладку (6) уверх. • Перед тим як включити прилад, видаліть пристрій для захисту CD-програвача при транспортуванні.

Роз'єм для навушників (20)

Використовуйте навушники з 3,5-мм стереороз'ємом, під'єднаним до роз'єму для навушників. Гучномовці буде вимкнено.

Сила звуку

Кнопкою VOLUME (19) Ви можете регулювати силу звуку та обрати гучність, що Вам подобається.

Вимкнення

Прилад вимкнено, якщо клавіша перемикання функцій (21) знаходиться в положенні OFF. Контрольна лампочка POWER (13) погасне. Після цього витягніть вилку з розетки електроживлення.

USB-роз'єм (14)

Цей виріб було виготовлено відповідно до останніх технологічних розробок у галузі USB. Однак, велика кількість запам'ятовуючих пристроїв USB різних видів, що сьогодні пропонується, не дає можливості гарантувати повну сумісність виробу з усіма пристроями USB. Через це, вкрай рідко, можуть виникнути проблеми з відтворенням вмісту пристрою USB. Це не є несправністю виробу.

1. Встановіть перемикач функцій (21) у положення CD/MP3/USB/CARD.
2. Натискайте кнопку DISC/USB/CARD, доки на дисплеї не з'явиться позначка "USb".
3. Під'єднайте запам'ятовуючий пристрій USB. Через кілька секунд на екрані відобразиться загальна кількість папок і заголовків, тоді розпочнеться відтворення. На дисплеї будуть відображатись поточний заголовок, ► MP3 і USB.

Додаткові відомості читайте у розділі "Відтворення вмісту компакт-дисків/МРЗ-файлів".

Щоб перейти назад у режим відтворення з компакт-диска, натискайте кнопку DISC/USB/CARD, доки на дисплеї не почне блимати індикація "---".

УВАГА.

Перш ніж виймати пристрій USB, встановіть перемикач функцій (21) у положення LINE IN/RADIO.

Гніздо для карт пам'яті (11)

1. Для відтворення даних із карт SD/MMC вставте карту у гніздо. Коли вставляєте карту, її контакти повинні бути спрямовані догори.
2. Встановіть перемикач функцій (21) у положення CD/MP3/USB/CARD.
3. Натисніть кнопку (9) DISC/USB/CARD, доки на дисплеї не з'явиться позначка "Sd". Через кілька секунд на екрані відобразиться загальна кількість папок і заголовків, тоді розпочнеться відтворення. На дисплеї будуть відображатись поточний заголовок, ► MP3 і CARD.

Додаткові відомості читайте у розділі "Відтворення вмісту компакт-дисків/МРЗ-файлів".

Щоб перейти назад у режим відтворення з компакт-диска, натискайте кнопку DISC/USB/CARD, доки на дисплеї не почне блимати індикація "— — —".

Гніздо LINE IN (задня панель виробу)

Для підключення аналогових звуковідтворювальних приладів. Через це гніздо Ви можете слухати через динаміки звук інших звуковідтворювальних приладів типу програвачів МРЗ, програвачів компакт-дисків CD та інших.

1. Підключіть звуковідтворювальний прилад за допомогою стереофонічного штекера 3,5 мм до гнізда LINE IN.
2. Встановіть перемикач функцій (21) у положення LINE IN/RADIO. Звук радіо вимкнеться.
3. Через динаміки Ви можете слухати відтворювання звуку з підключеного приладу, гучність якого Ви можете регулювати кнопкою VOLUME (19). Клавіші CD при цьому не функціонують.
4. Подальші інструкції Ви можете отримати з інструкції обслуговування для приладів, які Ви підключаєте.

i ПРИМІТКА.

Поставте регулятор гучності підключеного приладу на рівень, що є прийнятним для слухання.

Слухання радіо

1. Поставте перемикач функцій (21) в положення LINE IN/RADIO.
2. За допомогою перемикача діапазонів (4) оберіть потрібний Вам діапазон радіохвиль. УКХ (Stereo) = FM.ST, УКХ = FM, Середні хвилі = АМ (моно)
3. Регулятором TUNING (5) встановіть радіостанцію, яку Ви хочете слухати.
4. Контрольна лампочка FM ST (12) світиться тільки в тому випадку, якщо Ви обрали діапазон УКХ Stereo і радіостанція веде передачі в стереофонічному режимі. Якщо прийом нестабільний і звук передачі радіостанції має перешкоди, лампочка мигає. При поганій якості прийому рекомендується переключити прилад в діапазон FM.
5. При прийомі радіопередач в діапазоні УКХ/FM витягніть телескопічну антену (1) і оберніть її навколо осі декілька разів для покращення прийому.
6. Для прийому радіостанцій в діапазоні АМ в приладі інтегрована антена. Ви можете обертати прилад навколо осі і таким чином шукати оптимальний прийом радіохвиль. В цьому діапазоні передачі ведуться тільки в режимі моно звуку.

Програвання компакт-дисків CD

Таким чином Ви можете програвати компакт-диск CD

1. Переключіть перемикач функцій (21) в позицію "CD/MP3/USB/CARD".
2. Відкрийте відділок для компакт-дисків (3), для цього потягніть за накладку (6) вгору.
3. Покладіть на місце компакт-диск етикеткою вгору, причому диск має мати щільний механічний контакт з приладом; після цього закрийте кришку відділку.
4. На дисплеї через декілька секунд мають з'явитися дані про загальну кількість пісень/треків.

i ПРИМІТКА.

Для компакт-дисків у форматі МР3 спочатку показується кількість файлів.

1. Програвання компакт-диску CD розпочинається з першого пункту. На дисплеї показується назва твору, що зараз відтворюється, а також час програвання творів, що пройшов.

i ПРИМІТКА.

Для компакт-дисків у форматі MP3 на дисплеї по черзі показується назва твору, що зараз відтворюється, або назва файлу.

1. Щоб вийняти компакт-диск CD із відділення, натисніть клавішу ■ (8), відкрийте кришку відділення CD і обережно витягніть диск.

Кришку відділення для компакт-дисків CD слід завжди тримати закритою.

Примітка.

• Якщо диск було покладено не належним чином або диск відсутній, то на дисплеї мигає повідомлення "— — —" та "NOd".
• У зв'язку з великою кількістю форматів компакт-дисків та інших програмних продуктів, програвання усіх форматів не може бути гарантованим.

Опис клавіш CD

▶ II (10)

Ви можете призупинити відтворення на короткий час і потім поновити його. На дисплеї будуть блимати символ "II" і поточний заголовок. Ще одне натискання клавіші продовжує відтворення з того місця, на якому воно було зупинено.

▶▶▶ (17/16)

Якщо Ви програєте компакт-диск CD або диск у форматі MP3:

Функцією ▶ Ви можете перейти до наступного твору або до кожного з подальших.

Якщо Ви утримуєте клавішу натиснутою, це ініціює пошук музичних творів. Звук буде вимкнено.

Ви можете використати клавіші таким чином:

1 x натискання = Перехід до попереднього твору.

2 x натискування = Перехід до твору, що передує попередньому і т.і. Якщо Ви утримуєте цей клавіш у натиснутому стані, то це ініціює пошук окремих творів. Звук буде вимкнено.

■(8)

Програвання компакт-диска припиняється.

REPEAT/PROG (15)

У режимі "стоп" для програмування будь-якого порядку програвання творів (див. Розділ "Відтворювання за програмою").

При програманні аудіо компакт-диску або диску в форматі MP3:

1x натискування = (блимає індикація REPEAT) Актуальний твір постійно повторюється.

2x натискування = (світиться REPEAT ALL) Повторюється весь компакт-диск повністю. 3x натискування = Усі функції відмінюються. Розпочинається нормальний режим програмання.

Тільки для компакт-дисків у форматі MP3, що програються

1x натискування = Актуальний твір постійно повторюється (на дисплеї блимає індикація REPEAT). 2x натискування = Твори з обраного файлу формату MP3 повторюються постійно (на дисплеї відображається індикація REPEAT). 3x натискування = Компакт-диск повторюється постійно повністю (на дисплеї появляється REPEAT ALL). 4x натискування = Функція відміняється і компакт-диски програються в нормальному режимі.

Програмоване програмання компакт-дисків

Програмування дає можливість програмати твори в обраному порядку.

1. Натисніть клавіш (8).
2. Натисніть клавіш REPEAT/PROG (15). На дисплеї буде мигати "P01" (місце запису) і напис PROGRAM. Оберіть клавішем ▶▶ (◀7/16) твір, що Вам потрібен, і натисніть ще раз клавіш REPEAT/PROG. Показник на дисплеї перейде на місце запису P02.
3. Оберіть клавішами ➕ наступний твір і знов натисніть клавіш REPEAT/PROG. Повторюйте це до тих пір, поки не оберете усі твори, що Вам потрібні.

ПРИМІТКА.

Коли пам'ять для програмування заголовків буде заповнено, буде замінено, наприклад, заголовок 01.

1. Натисніть клавішу ▶ II (10). Розпочнеться програвання творів. На дисплеї показується назва першого обраного твору, час програвання творів, що пройшов, і слово PROGRAM. Цією клавішею Ви також можете коротко припинити програму.
2. Якщо Ви одного разу натиснете клавішу ■, то програвання зупиниться, але програма залишиться в незмінному вигляді.
3. Для поновлення програми слід натиснути клавішу ▶ II.
4. Для того щоб стерти програму з пам'яті приладу, натисніть 2 рази клавішу ■. На дисплеї погасне напис PROGRAM.

Прилад припинить програвання після того, як будуть закінчені всі твори, що запрограмовані. Запрограмована послідовність буде зберігатись у пам'яті до переходу в інший режим, допоки не буде вийнято компакт-диск чи запам'ятовуючий пристрій або до вимкнення виробу.

Ви маєте можливість робити різні комбінації з творів, що запрограмовані, за допомогою функції REPEAT. Після закінчення

програмування і включення приладу натисніть клавішу REPEAT/PROG (15) від одного до трьох разів, і після цього Ви можете користуватися функціями, що описані в розділі "REPEAT/PROG".

Програвання музики в форматі MP3

Ви маєте можливість програвати на цьому приладі музичні твори в форматі MP3. Крім цього, прилад підтримує популярні типи компакт-дисків: CD, CD-RW, CD-R.

Ви можете програвати на Вашому приладі компакт-диски MP3 CDs. На таких компакт-дисках можуть розміститися до 200 музичних творів, якщо вони архівовані. Ваш прилад автоматично розпізнає формат компакт-диску MP3 CD (на дисплеї з'являється загальна кількість творів і дисків MP3). Для програвання таких компакт-дисків CDs робіть дії таким чином, як це описано в розділі CDs/MP3. Програмування творів Ви можете провести так, як це було описано в розділі "Програмоване програвання компакт-дисків".

Просимо Вас взяти до уваги:

Існує дуже багато способів виготовлення компакт-дисків і запису інформації, крім цього, якість окремих компакт-дисків дуже розрізнюється.

Музична індустрія не має єдиних стандартів (захист від копіювання).

З цих підстав в окремих випадках можуть виникнути проблеми з програванням компакт-дисків (CD) та MP3. Це не є недоліком приладу.

Очищення та технічне обслуговування

• Перед очищенням приладу витягніть вилку з розетки електричної мережі. • Плями на поверхні приладу можна видалити злегка вологою тканиною, без додаткових миючих засобів.

Усунення недоліків

Симптоми Підстави Рішення
Компакт диск CD не програється.	Компакт диск CD не поставлено або поставлено не належним чином на своє місце.	Перевірте, чи поставлено диск на місце так, що етикетка находиться зверху.
	Батареї не мають належної напруги.	Покладіть нові батарейки або включіть прилад в мережу через кабель.
Компакт диск CD стрибає під час програмання.	Перевірте, чи має компакт диск відбитки пальців, забруднення або подряпини.	Очистіть диск м'якою тканиною, розпочинаючи зсередини.
Пристрій не працює.	Пристрій заблокований або "завис".	Від'єднайте штекер живлення приблизно на 5 секунд. Тоді знову увімкніть виріб.

Технічні параметри

Подання живлення: 230 В, 50 Гц

Живлення від батарей: 6 x 1,5 В, тип UM2/R14

Група електробезпечності: 15 Вт

Споживання потужності: ......II

Вага нетто: 1,63 кг

Радіоблок:

Діапазони частот: УКХ/ФМ 88–108,0 МГц

СХ/АМ 530–1600 кГц

Залишаємо за собою право на технічні зміни!

Цей прилад було перевірено згідно з усіма відповідними, актуальними директивами ЄС, наприклад щодо електромагнітної сумісності та низьковольтної директиви, та збудовано згідно з новітніми положеннями техніки безпеки.
