Тип продукта	CD-плеер/рекордер
Бренд	AEG
Модель	SR 4336
Питание от сети	230 В ~ 50 Гц, 15 Вт
Питание от батарей	6 x 1,5 В тип UM2/R14
Вес нетто	1,63 кг
Класс защиты	II
Радио FM	88 – 108,0 МГц
Радио AM	530 – 1600 кГц
Функции воспроизведения	CD audio, MP3, радио, USB, SD-карта, линейный вход
Тип совместимых дисков	CD, CD-R, CD-RW
Дисплей	ЖК-дисплей
Разъемы	USB-порт, слот для SD-карты, разъем для наушников 3,5 мм, линейный вход 3,5 мм
Антенна	Телескопическая для FM, встроенная для AM
Лазер	Класс 1
Безопасность	Защита от влаги, детская безопасность, автоматическое отключение
Очистка	Мягкая сухая ткань, избегать химических средств
Ремонтопригодность	Доверить производителю или специалисту замену кабеля
Комплект поставки	Кабель питания, инструкция по эксплуатации
Общая информация	Использование в быту, не подвергать воздействию воды или чрезмерного тепла

Часто задаваемые вопросы - SR 4336 AEG

Как подключить устройство к сети?

Подключите прилагаемый сетевой кабель к розетке 230 В / 50 Гц к разъему AC IN на задней панели устройства.

Как вставить батарейки?

Откройте отсек для батареек под устройством и вставьте 6 батареек типа UM2/R14 1,5 В, соблюдая указанную полярность.

Что делать, если CD не воспроизводится?

Проверьте, что CD установлен правильно (печатной стороной вверх) и не поцарапан или загрязнен. Протрите диск от центра к краю мягкой тканью.

Как слушать радио?

Установите переключатель функций в положение LINE IN/RADIO. Выберите диапазон (FM или AM) с помощью переключателя и настройте частоту ручкой TUNING.

Как использовать USB-устройство?

Установите переключатель в положение CD/MP3/USB/CARD. Нажимайте DISC/USB/CARD, пока не отобразится 'USb'. Подключите USB-устройство, воспроизведение начнется автоматически.

Как запрограммировать порядок воспроизведения треков?

В режиме остановки нажмите REPEAT/PROG для входа в программирование. Выберите треки с помощью кнопок ▶/◀, затем подтвердите нажатием REPEAT/PROG. Запустите воспроизведение кнопкой ▶II.

Как повторить один трек или весь диск?

Во время воспроизведения нажмите REPEAT/PROG один раз для повторения текущего трека, два раза для повторения всего диска. Третье нажатие отменяет повтор.

Устройство не включается, что делать?

Проверьте, что переключатель функций не установлен в положение OFF. Если устройство зависло, отключите сетевой шнур на 5 секунд, затем снова подключите.

Можно ли подключить наушники?

Да, вставьте наушники со стереоразъемом 3,5 мм в гнездо для наушников (20). Динамики при этом отключаются.

Как очистить устройство?

Отключите устройство и протрите внешние поверхности мягкой слегка влажной тканью, без абразивных средств.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SR 4336 AEG

Обзор деталей прибора ...... стр. 3

Руководство по эксплуатации ....стр. 56

Технические данные ...... стр. 60

Обзор деталей прибора

Задня панель (не показано)

Модель: SR 4336 CD/MP3

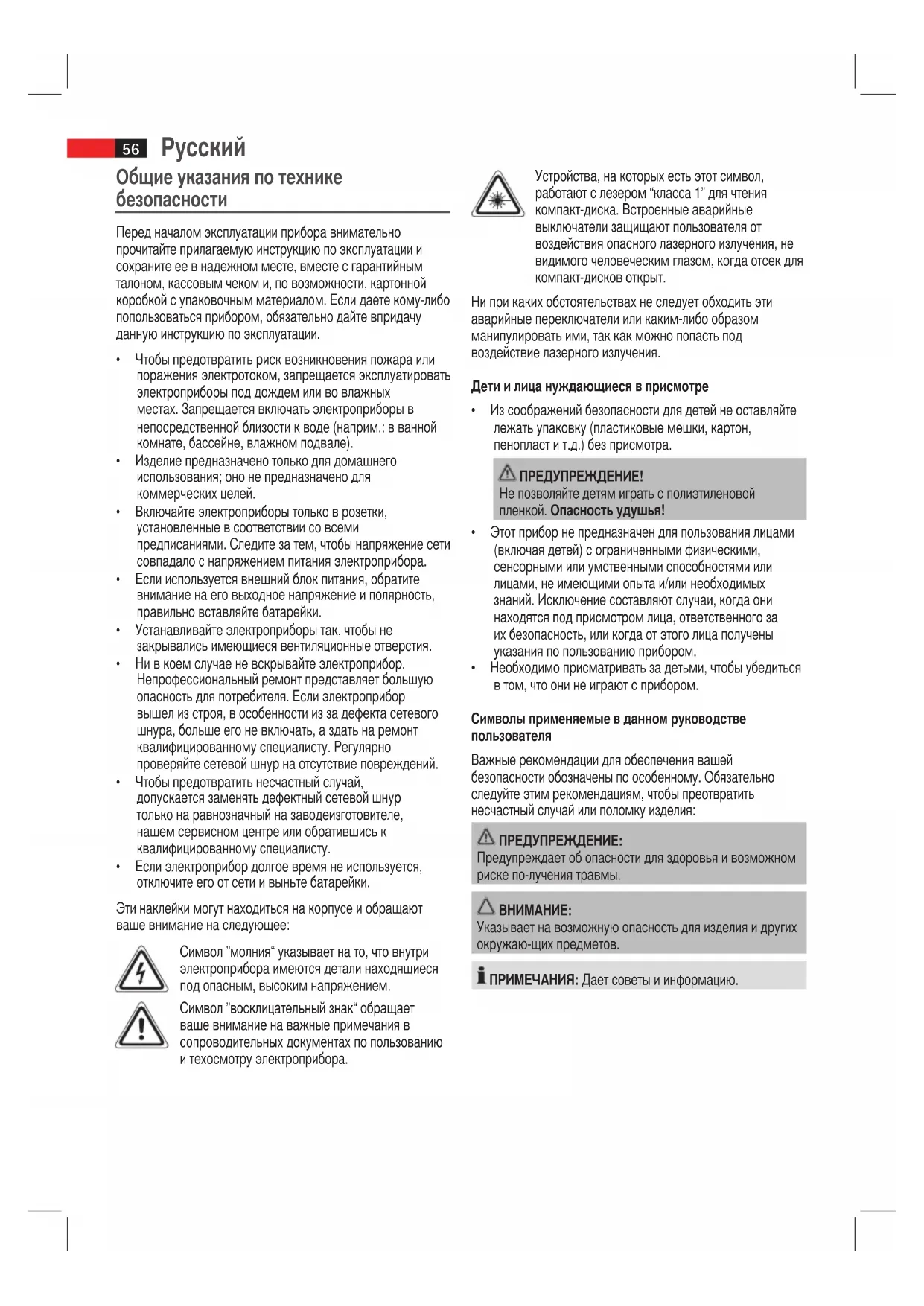

Общие указания по технике безопасности

Перед началом эксплуатации прибора внимательно прочитайте прилагаемую инструкцию по эксплуатации и сохраните ее в надежном месте, вместе с гарантийным талоном, кассовым чеком и, по возможности, картонной коробкой с упаковочным материалом. Если даете кому-либо попользоваться прибором, обязательно дайте впридачу данную инструкцию по эксплуатации.

• Чтобы предотвратить риск возникновения пожара или поражения электротоком, запрещается эксплуатировать электроприборы под дождем или во влажных местах. Запрещается включать электроприборы в непосредственной близости к воде (например.: в ванной комнате, бассейне, влажном подвале).
• Изделие предназначено только для домашнего использования; оно не предназначено для коммерческих целей.
• Включайте электроприборы только в розетки, установленные в соответствии со всеми предписаниями. Следите за тем, чтобы напряжение сети совпадало с напряжением питания электроприбора.
• Если используется внешний блок питания, обратите внимание на его выходное напряжение и полярность, правильно вставляйте батарейки.
• Устанавливайте электроприборы так, чтобы не закрывались имеющиеся вентиляционные отверстия.
• Ни в коем случае не вскрывайте электроприбор. Непрофессиональный ремонт представляет большую опасность для потребителя. Если электроприбор вышел из строя, в особенности из за дефекта сетевого шнура, больше его не включать, а здать на ремонт квалифицированному специалисту. Регулярно проверяйте сетевой шнур на отсутствие повреждений.
• Чтобы предотвратить несчастный случай, допускается заменять дефектный сетевой шнур только на равнозначный на заводеизготовителе, нашем сервисном центре или обратившись к квалифицированному специалисту.
• Если электроприбор долгое время не используется, отключите его от сети и выньте батарейки.

Эти наклейки могут находиться на корпусе и обращают ваше внимание на следующее:

Символ "молния" указывает на то, что внутри электроприбора имеются детали находящиеся под опасным, высоким напряжением.

Символ "восклицательный знак" обращает ваше внимание на важные примечания в сопроводительных документах по пользованию и техосмотру электроприбора.

Устройства, на которых есть этот символ, работают с лезером "класса 1" для чтения компакт-диска. Встроенные аварийные выключатели защищают пользователя от воздействия опасного лазерного излучения, не видимого человеческим глазом, когда отсек для компакт-дисков открыт.

Ни при каких обстоятельствах не следует обходить эти аварийные переключатели или каким-либо образом манипулировать ими, так как можно попасть под воздействие лазерного излучения.

Дети и лица нуждающиеся в присмотре

- Из соображений безопасности для детей не оставляйте лежать упаковку (пластиковые мешки, картон, пенопласт и т.д.) без присмотра.

ПРЕДУПРЕЖДЕНИЕ!

Не позволяйте детям играть с полиэтиленовой пленкой. Опасность удушья!

• Этот прибор не предназначен для пользования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или лицами, не имеющими опыта и/или необходимых знаний. Исключение составляют случаи, когда они находятся под присмотром лица, ответственного за их безопасность, или когда от этого лица получены указания по пользованию прибором.
• Необходимо присматривать за детьми, чтобы убедиться в том, что они не играют с прибором.

Символы применяемые в данном руководстве пользователя

Важные рекомендации для обеспечения вашей безопасности обозначены по особенно. Обязательно следуйте этим рекомендациям, чтобы преотвратить несчастный случай или поломку изделия:

ПРЕДУПРЕЖДЕНИЕ:

Предупреждает об опасности для здоровья и возможном риске по-лучения травмы.

ВНИМАНИЕ:

Указывает на возможную опасность для изделия и других окружающих предметов.

РИМЕЧАНИЯ: Дает советы и информацию.

Специальные указания по технике безопасности

Это устройство работает с лазером класса 1.

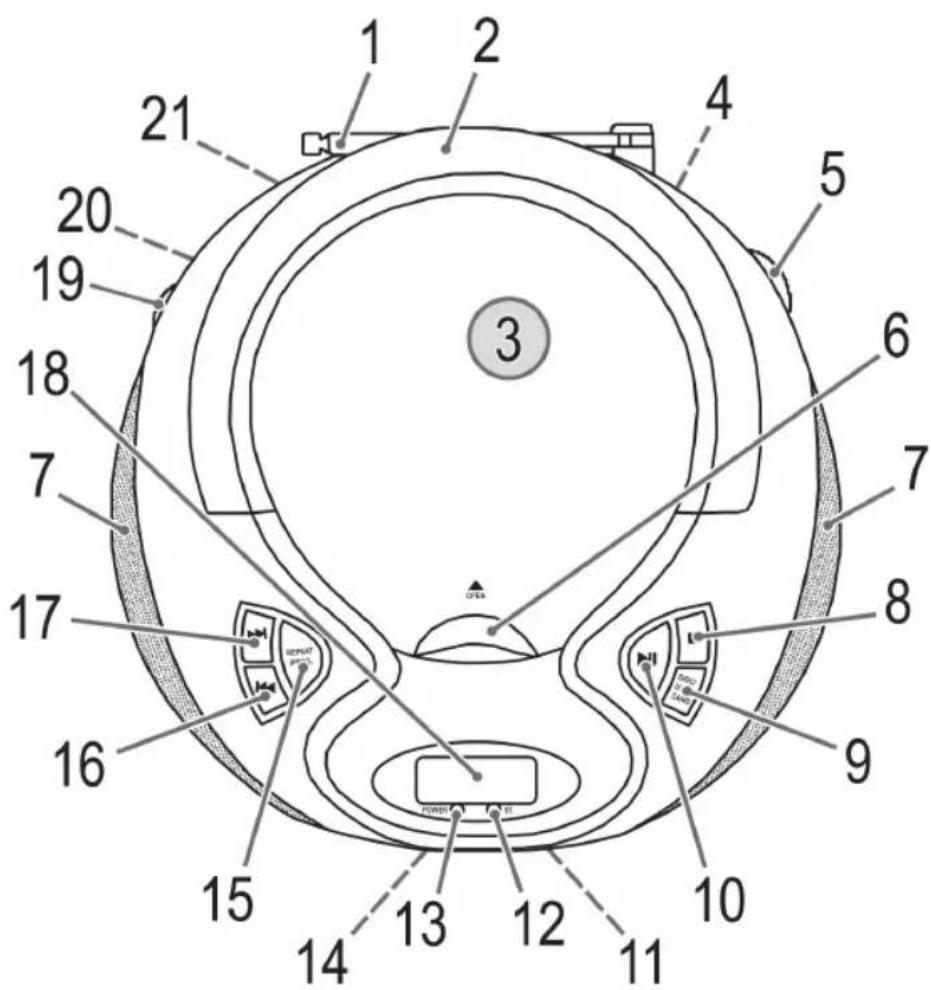

Обзор деталей прибора

1 Телескопическая антенна
2 Ручка
3 Отсек для компакт-дисков
4 Переключатель диапазонов (FM.ST / FM / AM)
5 Ручка настройки TUNING Шкала частот
6 ТУшко для открытия отсека компакт-дисков (OPEN)
7 Громкоговоритель
8 Кнопка
9 Кнопка DISC/USB/CARD
10 Кнопка (Воспроизведение/Пауза)
11 Слот для карт памяти
12 Индикатор FM ST
13 Индикатор POWER
14 USB порт
15 Кнопка REPEAT/PROG (Повтор/память)
16 Кнопка (поиск назад)
17 Кнопка (поиск вперед)
18 LCD-дисплей
19 VOLUME (регулятор громкости)
20 Гнездо для наушников
21 Переключатель функций (LINE IN/RADIO / CD/MP3/USB/CARD / OFF)

Задняя панель (не показана)

Разъем для электропитания

Разъем LINE IN

Нижняя панель (не показана)

Батарейный отсек

Назначение

Устройство предназначено для

• Приема радиопрограмм
  • Воспроизведение аудио/МРЗ дисков / файлов
  • Воспроизведения звука от внешних источников.

Устройство предназначено только для этих целей, и никаких других. Его можно использовать только так, как описано в данном руководстве. Устройство нельзя использовать в коммерческих целях.

Русский

Любое другое использование данного устройства рассматривается как противоречащее его назначению, и может привести к его повреждению или даже к травмированию пользователя.

Компания ETV – Elektro-Technische Vertriebsgesellschaft mbH не берет на себя никакой ответственности за ущерб, возникший из-за нецелевого использования устройства.

Начало работы/введение

• Внимательно прочтите инструкции по эксплуатации перед тем, как использовать устройство в первый раз!
• Выберите для устройства подходящее место, поверхность которого должна быть сухой, плоской и не скользкой, и где устройством будет удобно управлять.
  • Убедитесь, что устройство хорошо проветривается!
• Снимите с дисплея защитную пленку, если она все еще есть на нем.

Электропитание

• Вставьте штепсель шнура электропитания, имеющийся в комплекте (при необходимости см. в батарейном отсеке) в исправную настенную розетку 230 В / 50 Гц, другой конец шнура должен быть соединен с разъемом AC \~ IN на задней панели устройства.
• Убедитесь, что напряжение сети такое же как указанное на табличке, идентифицирующей модель устройства.

Вставка батареек (не входят в комплект)

• Откройте крышку батарейного отсека, находящегося в нижней части устройства.
• Вставьте 6 батареек типа UM2/R14 1,5 В. Убедитесь, что соблюдена правильная полярность (см. обозначения на дне батарейного отсека)!
• Если устройство не используется длительное время, извлеките из него батарейки, чтобы избежать вытекания содержащейся в них кислоты.
  • После этого закройте крышку батарейного отсека.

i ПРИМЕЧАНИЯ:

Когда к устройству подсоединен шнур электропитания, питание от батареек автоматически отключается.

ВНИМАНИЕ:

• Не следует использовать вместе старые и новые батарейки, а также батарейки различных типов.
• Батарейки нельзя выбрасывать вместе с другими бытовыми отходами. Их нужно сдавать в соответствующие пункты по утилизации или своему продавцу.

⚠️ ПРЕДУПРЕЖДЕНИЕ:

Не подвергайте батарейки воздействию высоких температур или прямых солненных лучей. Никогда не бросайте батарейки в огонь. Опасность взрыва!

Защитное приспособление для транспортировки, отсек для компакт-дисков

• Откройтеотсек для компакт-дисков (3) взявшись за ушко (6) и потянув крышку вверх.
  • Перед тем, как начать эксплуатацию устройства в первый раз, снимите защитное приспособление с CD-плеера, если оно все еще есть.

Гнездо для наушников (20)

Для прослушивания через наушники следует использовать наушники с разъемом 3,5 мм, который следует вставить в гнездо ⚙️ Громкоговорители при этом будут отключены.

Громкость

Желаемый уровень громкости можно установить с помощью регулятора VOLUME (19).

Выключение

Устройство выключается, если переключатель функций (21) повернуть в положение OFF. Индикатор питания POWER (13) погаснет. Отсоедините устройство от сети электропитания.

USB порт (14)

Устройство было разработано с учетом последних достижений USB технологий. Однако огромное разнообразие имеющихся в продаже USB накопителей различных типов не дает нам возможности гарантировать полную совместимость со всеми накопителями USB. Поэтому иногда могут возникать проблемы с воспроизведением фалов с USB накопителя. Это не является сбюем в работе устройства.

1. Установите переключатель функций (21) в положение CD/MP3/USB/CARD.
2. Нажимайте на кнопку DISC/USB/CARD пока на дисплее не высветится "USb".
3. Вставьте в устройство USB накопитель. Через несколько секунд на дисплее высветится общее количество каталогов и заголовок, после чего начнется воспроизведение. На дисплее будет высвечиваться текущий заголовок, ▶ MP3, и USB.

Для управления процессом воспроизведения см. раздел "Воспроизведение CD/MP3".

Чтобы вернуться обратно в режим CD, нажимайте кнопку DISC/USB/CARD пока на дисплее не замигает "——".

ВНИМАНИЕ:

Перед отсоединением USB накопителя установите переключатель функций (21) в положение LINE IN/RADIO.

Слот для карт памяти (11)

1. Для воспроизведения данных с SD/MMC карты, вставьте карту в соответствующий слот. Контакты при этом должны быть повернуты вверх.

2. Установите переключатель функций (21) в положение CD/MP3/USB/CARD.

3. Нажимайте на кнопку (9) DISC/USB/CARD пока на дисплее не высветится "Sd". Через несколько секунд на дисплее высветится общее количество каталогов и заголовок, после чего начнется воспроизведение. На дисплее будет высвечиваться текущий заголовок, ► MP3, и CARD.

Для управления процессом воспроизведения см. раздел "Воспроизведение CD/MP3".

Чтобы вернуться обратно в режим CD, нажимайте кнопку DISC/USB/CARD пока на дисплее не замигает "— — —".

Гнездо LINE IN (задняя панель устройства)

Гнездо предназначено для подключения других аудио устройств. Через него можно воспроизводить звук через громкоговорители от других источников, таких как MP3-плееры, CD-плееры и т.д.

1. Подключите внешнее устройство с разъемом 3,5 мм через гнездо LINE IN.
2. Установите переключатель функций (21) в положение LINE IN/RADIO. Радио выключится.
3. Через громкоговорители плеера вы сможет прослушивать звук от внешнего источника; с помощью регулятора VOLUME (19) можно менять уровень громкости. Кнопки CD в этом режиме не функционируют.
4. Остальную информацию см. в инструкциях по работе с внешними источниками.

ПРИМЕЧАНИЯ:

Отрегулируйте громкость внешнего источника до комфортного уровня.

Прослушивание радио

1. Поверните переключатель функций (21) в положение LINE IN/RADIO.
2. С помощью переключателя диапазонов (4) выберите желаемый частотный диапазон.

$$ \begin{array}{r l} \mathsf {Y K B (C t e p e o)} & = \mathsf {F M . S T}, \mathsf {Y K B} = \mathsf {F M}, \ \text {Средние волны } & = \mathsf {A M (M o n o)} \end{array} $$

1. Настройтесь на желаемую радиостанцию с помощью ручки настройки TUNING (5).
2. Индикатор FM.ST (12) загорается только если выбран диапазон УКВ стерео, и идет прием стерео сигнала. Если сигнал слишком слаб и есть шумы, этот индикатор начнет мигать. Там где прием сигнала слабый, рекомендуется переключится в режим FM.
3. Для работы в режиме УКВ/FM, вытяните телескопическую антенну (1), и поворачивайте ее для улучшения приема.
4. Для приема сигнала от АМ станций (средние волны) в устройстве имеется встроенная антенна. Для улучшения приема в этом диапазоне следует поворачивать само устройство. В этом частотном диапазоне сигналы передаются только в режиме "Моно".

Воспроизведение CD/MP3

Порядок воспроизведения CD

1. Установите переключатель функций (21) в положение "CD/MP3/USB/CARD".
2. Откройте отсек для компакт-дисков (3), взявшись за ушко (6), и потянув крышку вверх.
3. Вставьте аудио CD этикеткой вверх, на конус в центре так, чтобы он защелкнулся на своем месте, после чего закройте крышку отсека компакт-дисков.
4. Через несколько секунд на дисплее высветится общее количество песен/записей.

i ПРИМЕЧАНИЯ:

Если на диске записаны МР3 файлы, сначада на дисплее высветится общее количество каталогов.

1. Воспроизведение диска начнется с первого заголовка. На дисплее будут высвечиваться текущая запись и время, прошедшее с начала воспроизведения.

i ПРИМЕЧАНИЯ:

Если диск записан в формате МРЗ, на дисплее будут поочередно высвечиваться текущая запись и каталог.

1. Чтобы извлечь компакт-диск, нажмите кнопку ■ (8), откройте отсек для компакт-дисков, и осторожно поднимите диск.

Отсек компакт-дисков следует всегда держать закрытым.

i ПРИМЕЧАНИЯ:

• Если диск был вставлен неправильно, или если в устройстве вообще нет диска, на дисплее высветится символ “— — —” и слово “NOd”.
• Воспроизведение компакт-дисков, записанных пользователем, не может быть гарантировано из-за большого разнообразия записывающего программного обеспечения и дисков для записи.

Описание кнопок CD-плеepas

▶ II (10)

Воспроизведение можно приостанавливать и возобновлять с помощью этой кнопки. На дисплее будут мигать символ "II" и текущий заголовок. Повторное нажатие этой кнопки возобновит воспроизведение.

▶▶▶(17/16)

При воспроизведении аудио CD или MP3 диска:

С помощью кнопки▶можно переходить к следующей или предыдущей дорожке, и т.п.

- Если держать эту кнопку нажатой, устройство начнет искать записи. Звук при этом будет отключен.

Кнопка может быть использована следующим образом:

Одно нажатие = переход на предыдущую дорожку.

Русский

Два нажатия = воспроизведение предыдущей дорожки. Если держать эту кнопку нажатой, устройство начинает перебирать дорожки. Звук при этом будет отключен.

■ (8)

Остановка компакт-диска.

REPEAT/PROG (15)

В режиме остановки можно запрограммировать любой порядок воспроизведения записей (см. раздел "Запрограммированное воспроизведение").

При воспроизведении аудио CD или MP3 диска:

Одно нажатие = (на дисплее будет мигать REPEAT) текущая запись будет воспроизводиться постоянно.

Два нажатия = (на дисплее будет высвечиваться REPEAT ALL) весь диск будет воспроизводиться постоянно.

Три нажатия = отмена всех функций. Возвращается обычный режим воспроизведения.

Только при воспроизведении дисков в формате MP3

Одно нажатие = текущая запись будет воспроизводиться постоянно (на дисплее будет мигать REPEAT).

Два нажатия = будет постоянно воспроизводиться выбранный каталог МРЗ диска (на дисплее будет высвечиваться REPEAT).

Три нажатия = весь диск будет воспроизводиться постоянно (на дисплее будет высвечиваться REPEAT ALL)

Четыре нажатия = отмена функции и возвращение в обычный режим воспроизведения.

Запрограммированное воспроизведение

Эту функцию можно использовать для программирования любой желаемой последовательности воспроизведения записей.

1. Нажмите кнопку (8).
2. Нажмите кнопку REPEAT/PROG (15). На дисплее начнет мигать номер "P01" (ячейка памяти) и символ PROGRAM. Используйте кнопки▶◀◀ (17/16), чтобы выбрать желаемую запись, после чего снова нажмите кнопку REPEAT/PROG. На дисплее высветится следующая ячейка памяти P02.
3. Выберите следующую дорожку с помощью кнопок >>/«» еще раз нажмите кнопку REPEAT/PROG. Повторяйте эту процедуру, пока не будут выбраны все желаемые дорожки.

i ПРИМЕЧАНИЯ:

Когда будет достигнут предел емкости памяти, содержимое ячейки памяти 01 будет замещено очередным заголовком, и так далее.

1. Нажмите кнопку ▶II(10). Начнется воспроизведение. На дисплее будет высвечиваться номер первой выбранной записи, время, прошедшее с начала воспроизведения, и слово PROGRAM. Нажмите эту кнопку, чтобы приостановить воспроизведение.
2. Нажмите один раз кнопку ■штобы остановить воспроизведение, сохранив при этом запрограммированную последовательность.
3. Чтобы возобновить запрограммированное воспроизведение, нажмите кнопку ▶ II
4. Чтобы удалить программу, нажмите два раза кнопку ■, Индикатор PROGRAM погаснет.

Устройство остановится автоматически, когда закончится вся запрограммированная последовательность воспроизведения. Запрограммированная последовательность сохраняется в памяти пока устройство не будет переключено в другой режим, или пока из него не будет извлечен диск или накопитель, или пока устройство не будет выключено.

Запрограммированное воспроизведение можно также сочетать с функцией REPEAT. После того, как последовательность запрограммирована, и начато воспроизведение, нажимайте до трех раз кнопку REPEAT/PROG (15), после чего вы сможете использовать эту функцию, как описано в разделе "REPEAT/PROG".

Воспроизведение музыки в формате MP3

С помощью данного устройства можно воспроизводить музыкальные фрагменты в формате MP3. Устройство также поддерживает все стандартные типы дисков: CD, CD-RW, CD-R.

Устройство может воспроизводить диски MP3. На таких дисках может быть сжато и записано до 200 файлов. Устройство автоматически определяет диск MP3 (на дисплее высвечивается общее количество записей и MP3 файлов). Если нужно воспроизвести один из таких дисков, следуйте указаниям в разделе "Воспроизведение CD/MP3". Последовательность воспроизведения записей можно запрограммировать, как описано в разделе "Запрограммированное воспроизведение записей".

Примечание:

Существуют различные методы записи и сжатия, а также разница в качестве между обычными компакт-дисками и дисками, записанными самостоятельно.

Кроме этого, индустрия звукозаписи не придерживается постоянных стандартов (защита от копирования).

По этим причинам возможно, что в некоторых случаях могут возникать проблемы с воспроизведением дисков CD и MP3. Это не является сбюем в работе устройства.

Чистка и техобслуживание

• Всегда выдергивайте штепсель из розетки перед тем, как чистить устройство.
• Пятна на поверхности устройства можно вытирать с помощью влажной ткани без добавления каких-либо моющих средств.

Устранение неисправностей

Проблема Причина Решение
Не воспроизводится компакт-диск.	Диск не вставлен или вставлен не-правильно.	Убедитесь, что диск вставлен этикеткой вверх.
	Батарейки разряжены	Вставьте новые батарейки или включите устройство от сети.
Компакт-диск “про-скальзывает” во время воспроизведения.	Убедитесь, что на диске нет от-печатков пальцев, загрязнений или царапин.	Убедитесь, что на диске нет от-печатков пальцев, загрязнений или царапин.
Устройство не управляется	Устройство за-блокировалось и “зависло”	Выдерните штепсель из розетки примерно на 5 секунд. После этого снова подсоедините устройство к сети электропитания

Технические данные

Модель: SR 4336 CD/MP3

Электропитание: 230 В, 50 Гц

Батарейки: 6 x 1,5 В, тип UM2/R 14

Потребляемая мощность: 15 Вт

Класс защиты:......II

Вес нетто: 1,63 кг

Радиоприемник:

Частотные диапазоны: ...... УКВ/FM 88 \~ 108,0 МГц

CB/AM 530 \~ 1600 кГц

Спецификация может быть изменена без предварительного уведомления!

Это изделиение прошло все необходимые и актуальные проверки, предписанные директивой СЕ, к прим. на электромагнитную совместимость и соответствие требованиям к низковольтной технике, оно было также сконструировано и построено с учетом последних требований по технике безопасности.

GARANTIE-KARTE

Garantiebewijs • Carte de garantie Certificato di garanzia • Tarjeta de garantia Cartão de garantia • Guarantee card Karta gwarancyjna • Garancia lap Гарантійний талон • Гарантийная карточка

SR 4336 CD/MP3

24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden garantie overeenkomstig schriftelijke garantie • 24 mois de garantie conformément à la déclaration de garantie • 24 meses de garantie según la déclaration de garantía • 24 meses de garantia, conforme a declaração de garantía • 24 mesi di garanzia a seconda della spiegazione della garanzia • 24 months guarantee according to guarantee declaration • 24 miesiące gwarancji na podstawie karty gwarancyjnej A garanciât lásd a használati utasításban • 24 місяці гаранти згідно з гарантійним листом • Гарантийные обязательства – смотри руководство пользователя

Kauldatum, Händlerstempel, Unlerschrift • Koopdatum, Stempel van de leverancier, Handtckening • Date d'achat, cachet du revender, signature • Fecha de compra, Sello del vendedor, Firma • Data de compra, Carimbo do vendedor, Asinatura• • Data dell'aquisto, timbro del commerciante, firma • Purchase date, Dealer stamp, Signature • Data kupna, Piezatka sklepu. Podipé • A väsäräsi dátum, a väsäräsi hely belyegnoje, alairás dára výnni, rečana tá námis toříbja. Dára výnni, rečana torpoa, nojarns
