Tipo de produto	Leitor/gravador de CD
Marca	AEG
Modelo	SR 4336
Alimentação de rede	230 V ~ 50 Hz, 15 W
Alimentação por pilhas	6 x 1,5 V tipo UM2/R14
Peso líquido	1,63 kg
Classe de proteção	II
Rádio FM	88 – 108,0 MHz
Rádio AM	530 – 1600 KHz
Funções de leitura	CD áudio, MP3, rádio, USB, cartão SD, entrada de linha
Tipo de discos compatíveis	CD, CD-R, CD-RW
Visor	Tela LCD
Conectividade	Porta USB, slot para cartão SD, conector para fones de ouvido 3,5 mm, entrada de linha 3,5 mm
Antena	Telescópica para FM, incorporada para AM
Laser	Classe 1
Segurança	Proteção contra umidade, segurança infantil, desligamento automático
Limpeza	Pano macio e seco, evitar produtos químicos
Reparabilidade	Confiar ao fabricante ou especialista para a substituição do cabo
Acessórios fornecidos	Cabo de alimentação, manual de instruções
Informações gerais	Uso doméstico, não expor à água ou calor excessivo

Perguntas frequentes - SR 4336 AEG

Como conectar o aparelho à rede elétrica?

Conecte o cabo de rede fornecido a uma tomada de 230 V / 50 Hz no conector AC IN na parte traseira do aparelho.

Como inserir as pilhas?

Abra o compartimento de pilhas sob o aparelho e insira 6 pilhas tipo UM2/R14 de 1,5 V respeitando a polaridade indicada.

O que fazer se o CD não tocar?

Verifique se o CD está colocado corretamente (lado impresso para cima) e se não está riscado ou sujo. Limpe o disco do centro para a borda com um pano macio.

Como ouvir rádio?

Coloque o seletor de funções em LINE IN/RÁDIO. Escolha a banda (FM ou AM) com o interruptor e ajuste a frequência com o botão TUNING.

Como usar um dispositivo USB?

Coloque o seletor em CD/MP3/USB/CARD. Pressione DISC/USB/CARD até exibir 'USb'. Conecte o dispositivo USB, a reprodução começa automaticamente.

Como programar a ordem de reprodução das faixas?

No modo parado, pressione REPEAT/PROG para entrar em programação. Selecione as faixas com as teclas ▶/◀, depois confirme com REPEAT/PROG. Inicie a reprodução com ▶II.

Como repetir uma faixa ou todo o disco?

Durante a reprodução, pressione uma vez REPEAT/PROG para repetir a faixa atual, duas vezes para repetir todo o disco. Uma terceira vez para cancelar.

O aparelho não liga, o que fazer?

Verifique se o seletor de funções não está em OFF. Se o aparelho estiver bloqueado, desconecte o plugue da tomada por 5 segundos e reconecte.

Posso conectar um fone de ouvido?

Sim, insira um fone de ouvido com plugue estéreo de 3,5 mm no conector para fones de ouvido (20). Os alto-falantes são desativados.

Como limpar o aparelho?

Desconecte o aparelho e limpe as superfícies externas com um pano macio ligeiramente úmido, sem produtos abrasivos.

MANUAL DE UTILIZADOR SR 4336 AEG

Descrição dos elementos....Página 3

Manual de instruções....Página 25

Características técnicas....Página 29

Deposição/Significado do símbolo "contentor do lixo" ......Página 29

Italiano

Índice

Descrição dos elementos

Elementos de comando

Parte inferior (não mostrada)

1 x pressionar = Salta para o título anterior.

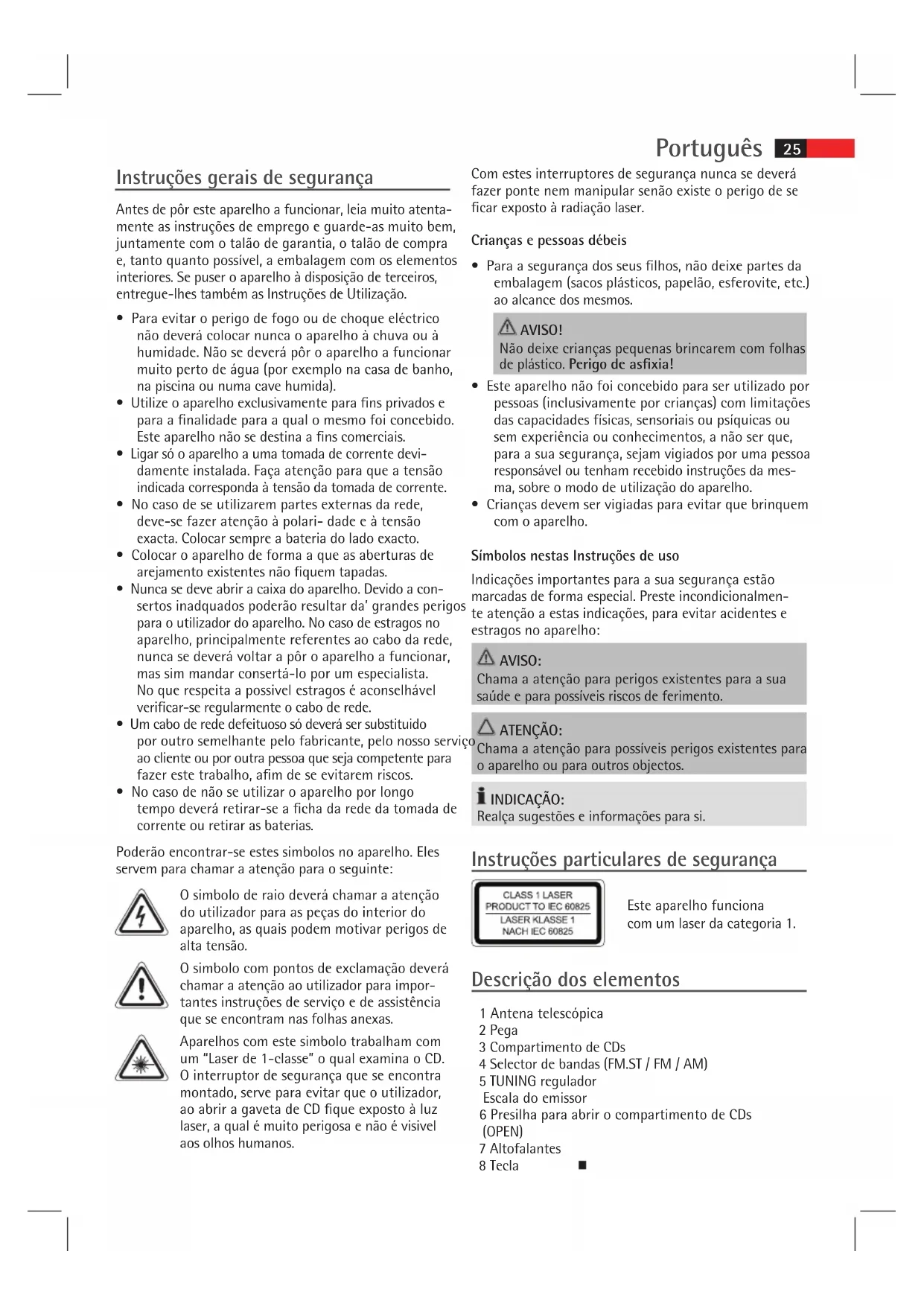

Instruções gerais de segurança

Antes de pôr este aparelho a funcionar, leia muito atentamente as instruções de emprego e guarde-as muito bem, juntamente com o talão de garantia, o talão de compra e, tanto quanto possível, a embalagem com os elementos interiores. Se puser o aparelho à disposição de terceiros, entregue-lhes também as Instruções de Utilização.

• Para evitar o perigo de fogo ou de choque elétrico, não deverá colocar nunca o aparelho à chuva ou à humidade. Não se deverá pôr o aparelho a funcionar muito perto de água (por exemplo, na casa de banho, na piscina ou numa cave húmida).
• Utilize o aparelho exclusivamente para fins privados e para a finalidade para a qual o mesmo foi concebido. Este aparelho não se destina a fins comerciais.
• Ligar apenas o aparelho a uma tomada de corrente devidamente instalada. Preste atenção para que a tensão indicada corresponda à tensão da tomada de corrente.
• No caso de se utilizarem partes externas da rede, deve-se prestar atenção à polaridade e à tensão exata. Colocar sempre a bateria do lado correto.
• Colocar o aparelho de forma a que as aberturas de ventilação existentes não fiquem tapadas.
• Nunca se deve abrir a caixa do aparelho. Devido a consertos inadequados poderão resultar grandes perigos para o utilizador do aparelho. No caso de danos no aparelho, principalmente referentes ao cabo de rede, nunca se deverá voltar a pôr o aparelho a funcionar, mas sim mandar consertá-lo por um especialista. No que respeita a possíveis danos, é aconselhável verificar-se regularmente o cabo de rede.
• Um cabo de rede defeituoso só deverá ser substituído por outro semelhante pelo fabricante, pelo nosso serviço ao cliente ou por outra pessoa que seja competente para fazer este trabalho, a fim de se evitarem riscos.
• No caso de não se utilizar o aparelho por longo tempo, deverá retirar-se a ficha da rede da tomada de corrente ou retirar as baterias.

Poderão encontrar-se estes símbolos no aparelho. Eles servem para chamar a atenção para o seguinte:

O símbolo de raio deverá chamar a atenção do utilizador para as peças do interior do aparelho, as quais podem motivar perigos de alta tensão.

O símbolo com ponto de exclamação deverá chamar a atenção ao utilizador para importantes instruções de serviço e de assistência que se encontram nas folhas anexas.

Aparelhos com este símbolo trabalham com um "Laser de 1-classe" o qual examina o CD. O interruptor de segurança que se encontra montado serve para evitar que o utilizador, ao abrir a gaveta de CD, fique exposto à luz laser, a qual é muito perigosa e não é visível aos olhos humanos.

Com estes interruptores de segurança nunca se deverá fazer ponte nem manipular, senão existe o perigo de se ficar exposto à radiação laser.

Crianças e pessoas débeis

• Para a segurança dos seus filhos, não deixe partes da embalagem (sacos plásticos, papelão, esferovite, etc.) ao alcance dos mesmos. Não deixe crianças pequenas brincarem com folhas de plástico. Perigo de asfixia!
• Este aparelho não foi concebido para ser utilizado por pessoas (inclusivamente por crianças) com limitações das capacidades físicas, sensoriais ou psíquicas ou sem experiência ou conhecimentos, a não ser que, para a sua segurança, sejam vigiadas por uma pessoa responsável ou tenham recebido instruções da mesma, sobre o modo de utilização do aparelho.
• Crianças devem ser vigiadas para evitar que brinquem com o aparelho.

AVISO!

Símbolos nestas Instruções de uso

Indicações importantes para a sua segurança estão marcadas de forma especial. Preste incondicionalmente atenção a estas indicações, para evitar acidentes e estragos no aparelho:

AVISO:

Chama a atenção para perigos existentes para a sua saúde e para possíveis riscos de ferimento.

ATENÇÃO:

Chama a atenção para possíveis perigos existentes para o aparelho ou para outros objectos.

NDICAÇÃO:

Realça sugestões e informações para si.

Instruções particulares de segurança

Este aparelho funciona com um laser da categoria 1.

Descrição dos elementos

1 Antena telescópica 2 Pega 3 Compartimento de CDs 4 Selector de bandas (FM.ST / FM / AM) 5 TUNING regulador Escala do emissor 6 Presilha para abrir o compartimento de CDs (OPEN) 7 Altofalantes 8 Tecla

9 Tecla DISC/USB/CARD

10 Tecla (Leitura/Rausa)

11 Entrada de cartões

12 Lâmpada de controle FM ST

13 Lâmpada de controle POWER

14 Porta USB

15 Tecla REPEAT/PROG (Repetir / Memória)

16 Tecla (busca para trás)

17 Tecla (busca para a frente)

18 Display LCD

19 VOLUME (Regulador do volume de som)

21 Interruptor para selecção de funções (LINE IN/RADIO / CD/MP3/USB/CARD / OFF)

Parte traseira (não apresentada)

AC Ligação de corrente

Ligação LINE IN

Parte inferior (não apresentada)

Compartimento das baterias

Utilização conforme à sua finalidade

Este aparelho serve para

• Captação de programas de rádio • Ler ficheiros Audio/MP3-CDs/Ficheiros
• Reprodução sonora de fontes audio externas.

Apenas foi concebido para esta finalidade e só pode ser usado para tal. Só deve ser utilizado como descrito nas Instruções de utilização. Não pode utilizar este aparelho para fins industriais.

Qualquer outra utilização é considerada como contrária à finalidade e pode levar a danos materiais ou mesmo pessoais.

A ETV – Elektro-Technische Vertriebsgesellschaft mbH não se responsabiliza por danos causados pela utilização indevida do aparelho.

Colocação em funcionamento do aparelho/Introdução

• Antes da colocação em funcionamento leia com cuidado as Instruções de utilização!
• Escolha um sítio adequado para o aparelho. Adequada seria uma superfície seca, horizontal, não escorregadia, sobre a qual possa comandar bem o aparelho.
• Preste atenção a que o aparelho seja suficientemente ventilado!
• Retire, se existente, a folha de proteção do ecrã.

Alimentação com corrente

- Ligue o cabo junto (consulte eventualmente o compartimento de pilhas) a uma tomada com proteção de contacto devidamente instalada, de 230 V / 50 Hz, e à tomada AC ~ IN que se encontra na parte anterior do aparelho.

- Certifique-se de que a tensão da corrente corresponde às indicações da placa de características.

Colocar as baterias (as baterias não estão compreendidas no volume de fornecimento)

• Abra, na parte de baixo, a tampa do compartimento de baterias.
• Coloque 6 baterias do tipo UM 2/R14 1,5 V no compartimento. Preste atenção a que a polaridade seja a correcta (veja o fundo do compartimento de baterias)!
• Se o aparelho ficar durante um tempo apreciável sem funcionar, retire por favor as baterias do compartimento, para evitar um "derrame" das mesmas.
• Feche o compartimento das pilhas.

i INDICAÇÃO:

Se tem ligado um cabo de ligação à rede, as baterias são desligadas automaticamente.

ATENÇÃO:

• Não utilizar conjuntamente tipos de baterias desiguais ou baterias novas e usadas.
• As pilhas não devem ser deitadas no lixo doméstico. Entregue as pilhas gastas nos locais próprios ou na loja onde as comprou.

AVISO:

Não exponha as baterias a temperaturas elevadas ou à luz solar directa. Nunca atire as baterias para o lume, pois há perigo de explosão!

Pode ajustar com VOLUME Regulador do volume de som (19) o volume de som desejado.

Desligar

O aparelho estará desligado quando o seletor de funções (21) se encontrar na posição OFF. A lâmpada piloto POWER (13) apagar-se-á. Retire seguidamente a ficha da tomada.

Porta USB (14)

Este aparelho foi concebido de acordo com os mais recentes desenvolvimentos tecnológicos no campo de USB. Contudo, a grande variedade de diferentes meios de

armazenamento USB de todos os tipos que são oferecidos atualmente, impossibilita-nos de garantir uma total compatibilidade com todos os meios de armazenamento USB. Por este motivo, em casos raros pode haver problemas com a reprodução a partir de meios de armazenamento USB. Não é uma avaria do aparelho.

1. Coloque o seletor de função (21) na posição CD/MP3/USB/CARD.
2. Prima a tecla DISC/USB/CARD até "USb" ser apresentado no visor.
3. Ligue um dispositivo de armazenamento USB. Após alguns segundos, o número total de pastas e a faixa são apresentados e inicia-se a reprodução. O visor mostra a faixa atual, ▶MP3, e USB.

Para o procedimento de funcionamento, consulte a secção "Reproduzir CDs/MP3".

Para voltar ao modo CD, prima a tecla DISC/USB/CARD até "---" piscar no visor.

ATENÇÃO:

Antes de remover o dispositivo de armazenamento USB, coloque o seletor de função (21) na posição LINE IN/RADIO.

Entrada de cartões (11)

1. Para a reprodução de dados num cartão SD/MMC, insira o cartão na entrada de cartões. Ao fazer isto, os contactos devem estar virados para cima.
2. Coloque o seletor de função (21) na posição CD/MP3/USB/CARD.
3. Prima a tecla (9) DISC/USB/CARD até "Sd" ser apresentado no visor. Após alguns segundos, o número total de pastas e a faixa são apresentados e inicia-se a reprodução. O visor mostra a faixa atual, ▶ MP3, e CARD.

Para o procedimento de funcionamento, consulte a secção "Reproduzir CDs/MP3".

Para voltar ao modo CD, prima a tecla DISC/USB/CARD até "-- -" piscar no visor.

Tomada de LINE IN (parte traseira do aparelho)

Para a ligação de aparelhos com reprodução analógica. Por meio desta tomada também pode, através dos altifalantes, ouvir o som de outros aparelhos de leitura, como sejam o leitor MP3, de CDs, etc.

1. Ligue o aparelho externo, com um jack estéreo de 3,5 mm, à tomada LINE IN.
2. Coloque o selector de função (21) na posição LINE IN/RADIO. O som do rádio é desligado.
3. Ouve através dos altifalantes a reprodução do som de um aparelho externo, com o regulador do som VOLUME (19) pode alterar o volume de som. As teclas do CD não têm funções.
4. Consulte as instruções relativas à fonte de som externa, para demais acções.

i INDICAÇÃO:

Coloque o volume de som do aparelho externo numa intensidade própria para ser ouvida.

Ouvir rádio

1. Coloque o selector de funções (21) na posição LINE IN/RADIO.
2. Seleccione com o interruptor para seleção de bandas (4) a banda de frequência desejada.
3. Procure a estação emissora desejada com o regulador TUNING (5).
4. A lâmpada de controle de estéreo FM ST (12), só se iluminará se tiver sintonizado UKW estéreo e se captar a emissora em qualidade estereofónica. Se a captação for demasiado fraca e acompanhada de ruídos, esta lâmpada cintilará com luz irregular. No caso de uma recepção má, será conveniente ligar para FM.
5. Para melhor captação durante o funcionamento UKW/FM estique a antena telescópica (1) e rode-a.
6. Para a recepção de emissoras em ondas médias, existe uma antena integrada no aparelho. Este poderá ser voltado para a emissora, para melhor captação. Basta girá-lo ou alterar a sua posição. Nesta frequência, as emissões só serão captadas em "mono".

UKW (estéreo) = FM.ST, UKW = FM, ondas médias = AM (mono)

Ouvir CDs/MP3

Para reproduzir um CD

1. Coloque o selector de funções (21) na posição "CD/MP3/USB/CARD".
2. Abra o compartimento do CD (3), puxando a tampa pela orelha (6) para cima.
3. Coloque um CD áudio com a etiqueta para cima no prato, de forma a que o CD encaixe mecanicamente e feche a tampa do compartimento de CDs.
4. No display surgirá, alguns segundos depois, o número total de canções/tracks.

i INDICAÇÃO:

Em CDs com formato MP3 visualiza-se primeiramente por um curto espaço de tempo o número de ficheiros.

1. Este será tocado a partir do primeiro título. A canção actual e o tempo decorrido de reprodução da mesma são indicados no ecrã.

i INDICAÇÃO:

Em CDs com formato MP3 visualiza-se alternadamente no ecrã a canção actual ou o ficheiro actual.

1. Para retirar um CD prima por favor a tecla ■ (8), abra o compartimento do CD e levante com cuidado o CD.

28 Português

Mantenha a tampa do leitor de CDs sempre fechada.

i INDICAÇÃO:

• Se um CD é colocado ao contrário, ou se não foi colocado CD nenhum, então acende no ecrã intermitentemente a mensagem "---" e "NOd".
• Não é garantida a leitura de CD gravado pelo usuário por meio dos muitos meios de software e dos meios de CD disponíveis.

Descrição das teclas CD

▶II (10)

Poderá interromper brevemente a reprodução e arrancar novamente. O símbolo "II" e a faixa actual piscam no visor. Voltando a pressioná-la, a reprodução continuará.

▶/◀(17/16)

Em CD-Áudio em funcionamento ou num CD com formato MP3:

Com▶poderá saltar para o título seguinte.

- Se mantiver esta tecla pressionada, iniciar-se-á uma busca de músicas. O som é desligado.

A tecla poderá ser accionada da forma seguinte:

Pressionar 1 x = Salta para o título anterior.

Pressionar 2 x = Reproduz o título anterior, etc. Se mantiver esta tecla pressionada, iniciar-se-á uma busca de músicas. O som é desligado.

■(8)

O CD será parado.

REPEAT/PROG (15)

No modo Stop, para programar uma sequência de títulos à sua escolha (veja o parágrafo "Reprodução programada").

Em CD de áudio em funcionamento ou num CD com formato MP3:

Pressionar 1 vez = (REPEAT pisca) a faixa atual será repetida continuamente.

Pressionar 2 vezes = (REPEAT ALL acende) o CD completo será repetido continuamente.

Pressionar 3 vezes = todas as funções serão canceladas. O funcionamento normal continuará.

Apenas para CDs em formato MP3 a tocar:

Pressionar 1 vez = a faixa que está a tocar é repetida constantemente (REPEAT pisca no visor).

Pressionar 2 vezes = o diretório selecionado do CD MP3 será repetido continuamente (o visor mostra REPEAT).

Pressionar 3 vezes = o CD inteiro é repetido constantemente (no display aparece REPEAT ALL).

Pressionar 4 vezes = a função será desativada e o CD tocará de modo normal.

Reprodução programada

Permite a programação de uma sucessão de faixas à sua escolha.

1. Pressione ■(8).
2. Pressione a tecla REPEAT/PROG (15). No display surgirá intermitente "P01" (posição de memória) e a indicação PROGRAM. Seleccione o título desejado com as teclas (17/16) e volte a pressionar a tecla REPEAT/PROG. A indicação no display passará para a posição de memória P02.
3. Seleccione o título seguinte com as teclas ▶▶▶◀ volte a pressionar a tecla REPEAT/PROG. Repita estas instruções, até ter seleccionado todos os títulos desejados.

i INDICAÇÃO:

Quando a capacidade de armazenamento das faixas a programar foi alcançada, o local de armazenamento 01, etc. é substituído.

1. Pressione a tecla ▶II (10). A reprodução iniciar-se-á. No ecrã visualizam-se o número do primeiro título seleccionado, o tempo de reprodução decorrido e PROGRAM. Com esta tecla poderá também interromper brevemente o programa.
2. Se pressionar uma vez a tecla —a reprodução parará, mas o programa permanecerá.
3. Para mais uma repetição do programa, prima o tecla ▶ II.
4. Para apagar o programa, pressione 2x a tecla ■A indicação PROGRAM apagar-se-á.

O aparelho pára automaticamente depois de terem sido lidos todos os títulos programados. A sequência programada é mantida na memória até alterar para um modo diferente ou até o CD ou o dispositivo de armazenamento ser removido ou o aparelho ser desligado.

Tem a possibilidade de combinar os títulos programados com a função REPEAT. Depois de ter efectuado a programação e de ter iniciado a reprodução, pressione a tecla REPEAT/PROG (15) até 3 x e as funções poderão ser utilizadas da forma descrita na rubrica "REPEAT/PROG".

Reprodução de música em formato MP3

Este aparelho oferece-lhe a possibilidade de reproduzir música em formato MP3. Além disso, o aparelho apoia os tipos de CDs normais: CD, CD-RW, CD-R.

Com o seu aparelho MP3 poderá tocar CDs. Nestes CDs poderá acumular até 200 títulos comprimidos. O seu aparelho reconhece um CD MP3 automaticamente (no visor surgirá o número total dos títulos e MP3). Para tocar estes CDs deverá fazer o mesmo como está indicado

sob tocar CDs/MP3. Para fazer a programação dos títulos deverá agir da mesma maneira como já indicado sob "Reprodução programada".

Preste por favor atenção:

Existe uma multiplicidade de procedimentos para gravação e compressão, assim como diferenças de qualidade entre CDs e CDs gravados.

A indústria da música não cumpre, para além disso, standards fixos (protecção contra a cópia).

Podem, por estas razões e em casos raros, surgir problemas ao pôr a tocar CDs e CDs MP3. Isto não representa nenhuma função deficiente do aparelho.

Limpeza e cuidados

• Antes de limpar o aparelho, retire a ficha da tomada.
• Poderá remover nódoas exteriores com um pano ligeiramente húmido, sem quaisquer aditivos.

Solução de problemas

Sintomas Causa Solução
CD não poder ser reproduzido.	CD não foi inserido ou não está colocado correctamente.	Certifique-se de que o disco foi inserido com a etiqueta para cima.
	Baterias demasiado fracas.	Coloque baterias novas, ou utilize o aparelho com o cabo de ligação à corrente.
CD salta durante a reprodução.	Verifique se o disco tem dedadas, sujidade ou riscos.	Limpe-o com um pano macio a partir do meio.
O aparelho não funciona.	O aparelho está bloqueado e "balança".	Desligue o cabo de alimentação durante cerca de 5 segundos. Volte a ligar o aparelho.

Alimentação da corrente: 230 V, 50 Hz

Funcionamento a baterias: ......6 x 1,5 V, Tipo UM2/R 14

Consumo de energia: 15 W

Categoria de protecção:......II

Gamas de frequência: ......UKW/FM 88 \~ 108,0 MHz

......MW/AM 530 \~ 1600 KHz

Reserva-se o direito de alterações!

Este aparelho foi controlado nos termos das actuais directivas da CEE aplicáveis, tais como inocuidade electromagnética e directiva sobre baixa tensão, e fabricado de acordo com as mais novas prescrições da segurança técnica.

Deposição/Significado do símbolo "contentor do lixo"

Poupe o nosso meio ambiente, não deite aparelhos eléctricos para o lixo doméstico.

Dirija-se ao locais destinados à recolha especial de aparelhos eléctricos e entregue aí os aparelhos que não pretende continuar a utilizar.

Desta forma, contribuirá para ajudar a evitar os potenciais efeitos perniciosos que um falso depósito de objectos usados terão, tanto no que diz respeito ao ambiente, como à saúde humana.

Dará igualmente a sua contribuição para o reaproveitamento de materiais, para a reciclagem e outras formas de aproveitamento de aparelhos eléctricos e electrónicos usados.

Receberá, nas autarquias e juntas de freguesia, informações sobre os locais onde poderá entregar tais aparelhos.
