HASZNÁLATI ÚTMUTATÓ SR 4336 AEG

A kezelőelemek áttekintése ....Oldal 3

Használati utasítás....Oldal 46

Müszaki adatok....Oldal 50

Українська

Зміст

A kezelő elemek áttekintése

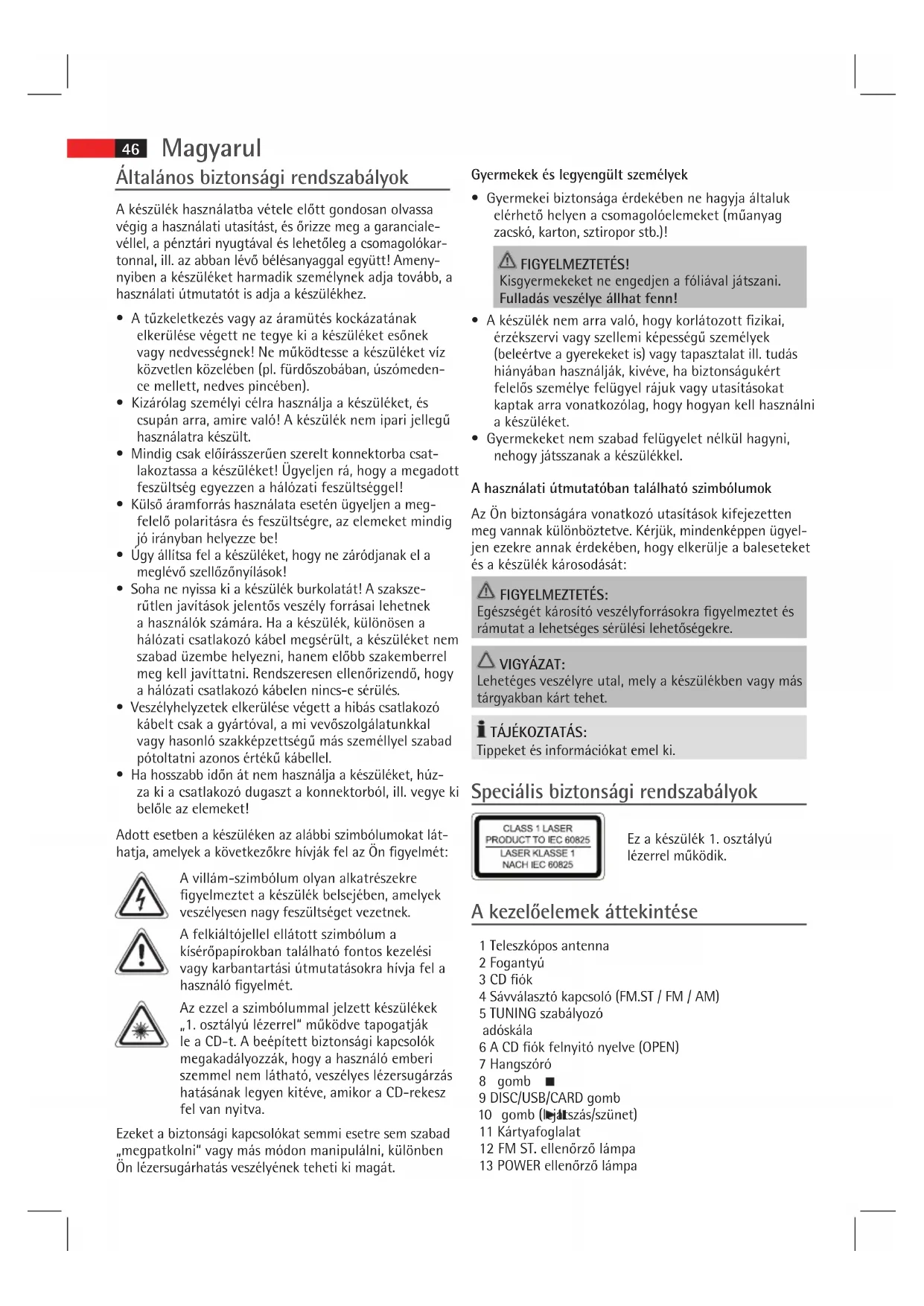

Általános biztonsági rendszabályok

A készülék használatba vétele előtt gondosan olvassa végig a használati utasítást, és őrizze meg a garancialevéllel, a pénztári nyugtával és lehetőleg a csomagolókartonnal, ill. az abban lévő bélésanyaggal együtt! Amenynyiben a készüléket harmadik személynek adja tovább, a használati útmutatót is adja a készülékhez.

• A tüzkeletkezés vagy az áramütés kockázatának elkerülése végett ne tegye ki a készüléket esőnek vagy nedvességnek! Ne működtesse a készüléket víz közvetlen közelében (pl. fürdőszobában, úszómedence mellett, nedves pincében).
• Kizárólag személyi célra használja a készüléket, és csupán arra, amire való! A készülék nem ipari jellegű használatra készült.
• Mindig csak előírásszerűen szerelt konnektorba csatlakoztassa a készüléket! Ügyeljen rá, hogy a megadott feszültség egyezzen a hálózati feszültséggel!
• Külső áramforrás használata esetén ügyeljen a megfelelő polaritásra és feszültségre, az elemeket mindig jó irányban helyezze be!
• Úgy állítsa fel a készüléket, hogy ne záródjanak el a meglévő szellőzőnyilások!
• Soha ne nyissa ki a készülék burkolatát! A szakszerűtlen javítások jelentős veszély forrásai lehetnek a használók számára. Ha a készülék, különösen a hálózati csatlakozó kábel megsérült, a készüléket nem szabad üzembe helyezni, hanem előbb szakemberrel meg kell javittatni. Rendszeresen ellenőrizendő, hogy a hálózati csatlakozó kábelen nincs-e sérülés.
• Veszélyhelyzetek elkerülése végett a hibás csatlakozó kábelt csak a gyártóval, a mi vevőszolgálatunkkal vagy hasonló szakképzettségű más személlyel szabad pótoltatni azonos értékű kábellel.
• Ha hosszabb időn át nem használja a készüléket, húzza ki a csatlakozó dugaszt a konnektorból, ill. vegye ki belőle az elemeket!

Adott esetben a készüléken az alábbi szimbólumokat láthatja, amelyek a következőkre hívják fel az Ön figyelmét:

A villám-szimbólum olyan alkatrészekre figyelmeztet a készülék belsejében, amelyek veszélyesen nagy feszültséget vezetnek.

A felkiáltójellel ellátott szimbólum a kísérőpapírokban található fontos kezelési vagy karbantartási útmutatásokra hívja fel a használó figyelmét.

Az ezzel a szimbóllummal jelzett készülékek „1. osztályú lézerrel“ működve tapogatják le a CD-t. A beépített biztonsági kapcsolók megakadályozzák, hogy a használó emberi szemmel nem látható, veszélyes lézersugárzás hatásának legyen kitéve, amikor a CD-rekesz fel van nyitva.

Ezeket a biztonsági kapcsolókat semmi esetre sem szabad „megpatkolni“ vagy más módon manipulálni, különben Ön lézersugárhatás veszélyének teheti ki magát.

Gyermekek és legyengült személyek

- Gyermekei biztonsága érdekében ne hagyja általuk elérhető helyen a csomagolóelemeket (műanyag zacskó, karton, sztiropor stb.)!

FIGYELMEZTETÉS!

Kisgyermekeket ne engedjen a fóliával játszani. Fulladás veszélye állhat fenn!

• A készülék nem arra való, hogy korlátozott fizikai, érzékszervi vagy szellemi képességű személyek (beleértve a gyerekeket is) vagy tapasztalat ill. tudás hiányában használják, kivéve, ha biztonságukért felelős személye felügyel rájuk vagy utasításokat kaptak arra vonatkozólag, hogy hogyan kell használni a készüléket.
• Gyermekeket nem szabad felügyelet nélkül hagyni, nehogy játsszanak a készülékkel.

A használati útmutatóban található szimbólumok

Az Ön biztonságára vonatkozó utasítások kifejezetten meg vannak különböztetve. Kérjük, mindenképpen ügyeljen ezekre annak érdekében, hogy elkerülje a baleseteket és a készülék károsodását:

FIGYELMEZTETÉS:

Egészségét károsító veszélyforrásokra figyelmeztet és rámutat a lehetséges sérülési lehetőségekre.

VIGYÁZAT:

Lehetéges veszélyre utal, mely a készülékben vagy más tárgyakban kárt tehet.

ÁJÉKOZTATÁS:

Tippeket és információkat emel ki.

Speciális biztonsági rendszabályok

Ez a készülék 1. osztályú lézerrel működik.

A kezelőelemek áttekintése

1 Teleszkópos antenna
2 Fogantyú
3 CD fiók
4 Sávválasztó kapcsoló (FM.ST / FM / AM)
5 TUNING szabályozó adóskála
6 A CD fiók felnyitó nyelve (OPEN)
7 Hangszóró
8 gomb ■
9 DISC/USB/CARD gomb
10 gomb (lejátszás/szünet)
11 Kártyafoglalat
12 FM ST. ellenőrző lámpa
13 POWER ellenőrző lámpa

14 USB port

15 REPEAT/PROG gomb (ismétlés/memória)

16 gomb (folyamatos keresés hátra)

17 gomb (Mlyamatos keresés előre)

18 LCD display

19 VOLUME (hangerő-szabályozó)

20 Fejhallgató csatlakozó

21 Funkcióválasztó kapcsoló(LINE IN/RADIO / CD/MP3/USB/CARD / OFF)

Hátoldal (nem látható)

AC hálózati csatlakozó kimenete

LINE IN csatlakozó

Alsó rész (nem látható)

Elemtartó rekesz

Rendeltetésszerű használat

A készülék az alábbi felhasználási célokra készült

• rádióadások vételére.
  • audio-/MP3-as CD-k /Fájlok lejátszása.
• külső audió források hanglejátszása.

Kizárólag erre a célra készült és csak erre szabad felhasználni. Csak a leírás szerinti módon szabad használni. A készüléket nem szabad kereskedelmi célokra használni.

Minden másfajta használat rendeltetésellenesnek minősül, anyagi kárt, vagy akár még személyi kárt is okozhat.

A ETV – Elektro-Technische Vertriebsgesellschaft mbH nem vállal felelősséget a rendeltetésellenes használatból eredő károkért.

A készülék használatba vétele/Bevezetés

• Használatbavétel előtt gondosan olvassa végig a kezelési útmutatót!
• Válasszon a készüléknek alkalmas helyet, pl. száraz, sík, csúszásmentes felületet, amelyen a készüléket jól lehet kezelni.
• Ügyeljen rá, hogy a készülék megfelelően szellőzzön!
• Vegye le a kijelzön lévő védőfóliát, ha van rajta ilyen.

Áramellátás

• A hozzá adott hálózati kábellel (adott esetben Id. elemtartó rekesz) kösse össze a készülék hátlapján lévő hálózati csatlakozót AC \~ IN egy előírásszerűen felszerelt, földelt, 230 V / 50 Hz-es konnektorral!
• Ügyeljen rá, hogy a hálózati feszültség egyezzen a típuscímke adataival!

Az elemek behelyezése (nem hozzá járó tartozék)

• Nyissa fel alul az elemtartó rekesz fedelét!
• Helyezzen be 6 db 1,5 V-os UM2/R14, típusú elemet! Ügyeljen a helyes polaritásra (lásd az elemtartó rekesz fenekén)!
• Ha hosszabb időn át nem használja a készüléket, vegye ki belőle az elemeket, hogy elkerülje az akkumulátorsav „kifutását“!

- Csukja be az elemtartó rekesz fedelét!

i TÁJÉKOZTATÁS:

Ha csatlakoztatva van a hálózati kábel, az elemek automatikusan kikapcsolódnak.

VIGYÁZAT:

• Eltérő elemtípusokat vagy új és használt elemeket nem szabad egyszerre használni.
• A használt elem nem a háztartási szemétbe való! Adja le a használt elemeket az illetékes gyűjtőhelyen vagy a kereskedőnél!

FIGYELMEZTETÉS:

Ne tegye ki az elemeket nagy hönek vagy közvetlen napsugárzásnak. Soha ne dobjon elemeket a tűzbe! Robbanásveszélyes!

CD-tartó szállítási biztosítás

• A CD-fiók felnyitó nyelvét (6) felfelé húzva, nyissa ki a CD-fiókot (3)!
• Használat előtt vegye ki belőle a szállítási biztonságot szolgáló elemeket.

Fejhallgató csatlakozó (20)

Ha fejhallgatón kívánja hallgatni a készülék hangját, dugjon egy 3,5 mm-es sztereó csatlakozóval felszerelt fejhallgatót a ☎ fejhallgató csatlakozóba. A hangszórók kikapcsolnak.

Hangerő

A VOLUME hangerő-szabályozóval (19) beállítható a kívánt hangerősség.

Kikapcsolás

Amikor a funkcióválasztó kapcsoló (21) OFF állásban van, a készülék nincs üzemben. A POWER (13) ellenőrző lámpa kialszik. Ezt követően húzza ki a hálózati csatlakozót a konnektorból!

USB port (14)

Ez a készülék az USB terület legfrissebb műszaki fejlesztéseinek megfelelően lett kifejlesztve. Ugyanakkor a ki-nálatban megtalálható nagyszámú különböző típusú USB adattároló lehetetlenné teszi, hogy garantálni lehessen a teljes kompatibilitást az összes USB adattárolóval. Emiatt ritkán problémák merülhetnek fel az USB adattárolóról történő lejátszás közben. Ez nem a készülék meghibásodására utal.

1. Állítsa a funkcióválasztót (21) CD/MP3/USB/CARD állásba.
2. Nyomja meg többször egymás után a DISC/USB/CARD gombot, amíg az "USb" felirat nem látható a kijelzőn.
3. Csatlakoztasson egy USB tárolóeszközt. Néhány másodperc múlva megjelenik a mappák teljes száma és egy műsorszám címe, és elindul a lejátszás. A kijelzőn megjelenik az aktuális cím, a ▶ MP3 és az USB felirat.

Magyarul

A használat részleteit lásd a "CD-k/MP3-ak lejátszása" című részben.

Ha vissza szeretné térni CD módba, nyomja meg a DISC/USB/CARD gombot addig, amíg a "-- -" villogni nem kezd a kijelzőn.

FIGYELEM:

Az USB tárolóeszköz eltávolítása előtt állítsa a funkci-választót (21) LINE IN/RADIO állásba.

Kártyafoglalat (11)

1. SD/MMC kártyán tárolt adatok lejátszásához helyezze be a kártyát a kártyafoglalatba. Úgyeljen arra, hogy az érintkezők felfelé nézzenek.
2. Állítsa a funkcióválasztót (21) CD/MP3/USB/CARD állásba.
3. Nyomja meg többször egymás után a (9) DISC/USB/CARD gombot, amíg az "Sd" felirat nem látható a kijelzőn. Néhány másodperc múlva megjelenik a mappák teljes száma és egy műsorszám címe, és elindul a lejátszás. A kijelzőn megjelenik az aktuális cím, a MP3 és az CARD felirat.

A használat részleteit lásd a "CD-k/MP3-ak lejátszása" című részben..

Ha vissza szeretné térni CD módba, nyomja meg a DISC/USB/CARD gombot addig, amíg a "-- -" villogni nem kezd a kijelzőn

LINE IN hüvely (a készülék hátoldalán)

Analóg lejátszókészülékek csatlakoztatására. Ezen az aljzaton keresztül olyan más lejátszókészülékek hangját is lehet hallgatni a hangsugárzón keresztül, mint az MP3 lejátszó, CD lejátszó, stb.

1. Csatlakoztassa a külső készüléket egy 3,5 mm-es sztereó jackdugóval a LINE IN kapcsolóhüvelyhez
2. Állítsa a funkcióválasztót (21) LINE IN/RADIO állásba. A rádió hangja ki van kapcsolva.
3. A hangszórón keresztül lehet hallgatni a külső készülékeket, a VOLUME hangerőszabályozóval (19) lehet változtatni a hangerőn. A CD gombok nem működőképesek.
4. A továbbiakban követendő eljárást a külső hangforrás használati utasításában találja.

TÁJÉKOZTATÁS:

Állítsa a külső készülék hangerejét hallgatható hangerőre.

Rádióhallgatás

1. Állítsa a (21) funkcióválasztó kapcsolót LINE IN/RADIO. állásba.
2. Válassza ki a sávkiválasztó kapcsolóval (4) a kívánt frekvenciaszélességet.

$$ \begin{array}{c} \text {URH (sztereo) = FM ST., URH = FM,} \ \text {középhullám = AM (mono)} \end{array} $$

1. Állítsa be a TUNING állomáskereső gombbal (5) a kívánt adót!
2. Az FM ST ellenőrző lámpa (12) csak akkor ég, ha URH sztereó adást választott, és sztereó minőségben fogja az adót. Ha a vétel túl gyenge, és a beállított adó zúg, akkor az ellenőrző lámpa hunyorog. Rossz vétel esetén ajánlatos FM-ra kapcsolni.
3. URH/FM üzemmódban húzza ki a teleszkópos antennát (1), és forgassa a legjobb vételt biztosító irányba!
4. Az AM-adók vételére szolgáló antenna be van építve a készülékbe. A készülék forgatással és helyzetváltoztatással tájolható az adóra. Ebben a frekvenciatartományban csak mono adásokat sugároznak.

CD/MP3-k lejátszása

CD-t az alábbi módon játszhat le

1. Állítsa a (21) funkcióválasztó kapcsolót „CD/MP3/USB/CARD“.
2. A CD-fiók felnyitó nyelvét (6) felfelé húzva, nyissa ki a CD-fiókot (3)!
3. Helyezzen rá a központosító kúpra egy audio-CD-t a címkéjével felfelé úgy, hogy a CD mechanikusan bekattanjon, majd zárja le a CD-fiók fedelét!
4. Néhány másodperc múlva a display-n megjelenik a rajta lévő címek (tracks) száma

TÁJÉKOZTATÁS:

MP3 formátumú CD-k esetén először a mappa száma jelenik meg.

1. A CD az első címtöl kezdve végigfut. Az aktuális dal és a lejátszott idő a kijelzőn jelenik meg.

TÁJÉKOZTATÁS:

MP3 formátumú CD-k esetén a kijelzön felváltva jelenik meg az aktuális dal és a mappa.

1. Ha ki akarja venni a CD-t, nyomja meg a ■ gombot (8), nyissa ki a CD-tartót, és óvatosan emelje le a CD-t!

Egyébként tartsa a CD-tartó fedelét mindig zárva.

TÁJÉKOZTATÁS:

• Ha nem a megfelelő oldalával felfelé helyezi be a lemezt, ill. ha nincs lemez a fiókban, a display-n a „--“ jelentés villog, és a „NOd“ szó jelenik meg.
• A felhasználó által készített CD-k lejátszása a rendelkezésre álló szoftverek és CD- hordozók sokfélesége miatt nem garantálható.

A CD-gombok leírásan

▶ II (10)

Rövid időre megszakíthatja, majd újra indíthatja vele alejátszást. A kijelzőn a "II" szimbólum és az aktuális cím villog. Ha a gombot ismét megnyomja, a lejátszás folytatódik.

▶/◀(17/16)

Bekapcsolt audio-CD vagy MP3-as formátumú CD esetén:

Az▶gombbal a következő, ill. a következő utáni stb. számra ugorhat.

- Ha lenyomva tartja, folyamatos zenekeresés indul el. A hang el van némítva.

Azk gombot a következőképpen használhatja:

1 x megnyomva = Az előző számra ugrik.

2 x megnyomva = Az egyik elötte lévő számot játssza stb. Ha lenyomva tartja, folyamatos zenekeresés indul el. A hang el van némítva.

■ (8)

Megállítja a CD-t.

REPEAT/PROG (15)

Stop üzemmódban bármilyen dalsor programozásához (lásd a „Programazott lejátszás” részt).

Bekapcsolt audio-CD vagy MP3-as formátumú CD esetén:

1x megnyomva = (REPEAT villog) állandóan ismétli az éppen forgó számot.

2x megnyomva = (REPEAT ALLég) állandó ismétli az egész CD-t.

3x megnyomva = minden funkció megszünik. Folytatódik a rendes lejátszó működés.

Csak lejátszásban lévő MP3 formátumú CD-hez

1x megnyomva = állandóan ismétli az éppen futó számot (a kijelzőn a REPEAT villog).

2x megnyomva = állandóan ismétlődik a kijelölt MP3-as CD (a kijelzön a REPEAT látható).

3x megnyomva = állandóan ismétli az éppen feltett CD-t (a display-n REPEAT ALL jelenik meg).

4x megnyomva = a funkció deaktiválódik, és a CD normal üzemmódban fut végig.

Programozott lejátszás

Tetszés szerint számsorrend programozását teszi lehetővé.

1. Nyomja meg a ■gombot (8).

2. Nyomja meg a REPEAT/PROG gombot (15). A display-n „P01” (memóriahely) és a PROGRAM jelzés villog. Válassza ki a hl gombokkal (17/16) a kívánt számot, és nyomja meg ismét a REPEAT/PROG gombot! A display-n a kijelzés a P02 memóriahelyre vált.

3. Válassza ki ezután a ♦ligombbal a következő számot, és nyomja meg ismét a REPEAT/PROG gombot! Ismételje ezt a folyamatot mindaddig, míg az összes kívánt számot ki nem választotta.

i TÁJÉKOZTATÁS:

Ha elérte a beprogramozható címek maximális számát, felülírja a 01 stb. tárolási helyeket.

1. Nyomja meg a ▶Ⅱ gombot (10)! Megindul a lejátszás. A kijelzőn az első kiválasztott dalszám, a lejátszott idő és PROGRAM jelenik meg. Ugyanezzel a gombbal rövid időre félbe is szakíthatja a programot.
2. Ha egyszer megnyomja a ■gombot, megszakad a lejátszás, de a program megmarad.
3. Ha még egyszer le szeretné játszani a programot, nyomja meg a ▶gmbot.
4. Ha törölni kívánja a programot, nyomja meg 2-szer a ■ gombot! A PROGRAM ellenőrző lámpa kialszik.

Miután a készülék az összes beprogramozott számot lejátszotta, magától leáll. A beprogramozott sorozat addig marad a memóriában, amíg egy másik módba nem kapcsolja a készüléket vagy eltávolítja a CD-t vagy a tárolóeszközt, vagy kikapcsolja a készüléket.

Lehetősége van arra, hogy a beprogramozott címeket a REPEAT funkcióval kombinálja. Miután befejezte a programozást, és elindította a készüléket, nyomja meg a REPEAT/PROG gombot (15) legfeljebb 3-szor, és így a „REPEAT/PROG” (ismétlés) fejezetekben leírtak szerint működtethető a funkció.

MP3-as formátumú zene lejátszása

Ezzel a készülékkel MP3-as formátumban is le lehet játszani zenedarabokat. A készülék ezenkívül az alábbi forgalomban lévő CD-típusokat támogatja: CD, CD-RW, CD-R.

A készülékkel MP3-as CD-k is lejátszhatók. Az ilyen CD-ken tömörítve akár 200 szám is tárolható. A készülék automatikusan felismeri az MP3-as CD-t (a kijelzőn az összes dalszám és MP3-ak száma jelenik meg). Az ilyen CD-k lejátszásakor ugyanúgy kell eljárni, ahogyan a CD-k/MP3 címszó alatt olvasható. Címek programozását szintén ugyanúgy lehet elvégezni, ahogyan a "Programozott lejátszás" címszó alatt már leírtuk.

Kérjük, vegye figyelembe:

Sokféle másolási és komprimálási eljárás, valamint minőségi különbség fordulhat elő CD-knél és másolt CD-knél.

Továbbá a zeneipar nem tart be semmilyen szabványt sem (másolásvédelem).

Ezekböl az okokból kifolyólag a CD-k és MP3-as CD-k lejátszásakor esetenként gondok adódhatnak. Ez nem jelenti azt, hogy a készülék hibásan működik.

Tisztítás és karbantartás

• Tisztítás előtt húzza ki a hálózati dugaszt a konnektorból!
• Külső foltokat, adalékanyag nélküli enyhén nedves ruhával lehet letörölni.

Zavarelhárítás

Tünet Ok Megoldás
A CD-t nem lehet lejátszani	Nincs betéve, vagy hibásan van betéve a CD.	Győződjék meg róla, hogy a diszk úgy van-e behelyezve, hogy a rajta lévő felirat felfelé néz.
	Túl gyengék az elemek	Helyezzen be új elemeket vagy hálózati vezetékkel üzemeltesse a készüléket.
A CD lejátszás közben ugrik.	Ellenőrizze, hogy nincseneke a diszken ujjlenyomatok, szennyeződés vagy karcolás!	Tisztítsa meg a diszket puha ruhával úgy, hogy a ruhát a diszk középétől a széle felé húzza.
Az egység nem működik	A készülék leblokkolt és "lefagyott"	Körülbelül 5 má-sodpercre húzzaki a tápkábelt.Ezután kapcsolja be a készüléket.

Müszaki adatok

Modell: SR 4336 CD/MP3

Feszültségellátás: 230 V, 50 Hz

Elemes üzemmód: 6 x 1,5 V UM2/R 14 típus

Teljesítményfelvétel:....15 W

Védelmi osztály:......II

Nettó súly: 1,63 kg

Rádiórész:

Frekvenciatartományok: .....URH / FM 88 \~ 108,0 MHz

MW/AM 530 \~ 1600 KHz

A müszaki változtatások jogát fenntartjuk.

Ezt a készüléket az Európa Tanács minden vonatkozó aktuális irányelve szerint (pl. elektromágnesesség-elviselő képesség vagy kisfeszültség-elviselő képesség) ellenőriz-tük, és a legújabb biztonságtechnikai előírások szerint készült.

Selejtezés/A „kuka“ piktogram jelentése

Kímélje környezetünket, az elektromos készülékek nem a háztartási szemétbe valók!

Használja az elektromos készülékek ártalmatlanítására kijelölt gyűjtőhelyeket, ott adja le azokat az elektromos készülékeit, amelyeket többé már nem kiván használni!

Ezzel segítséget nyújt ahhoz, hogy elkerülhetők legyenek azok a hatások, amelyeket a helytelen „szemétre dobás” gyakorolhat a környezetre és az emberi egészségre.

Ezzel hozzájárul az újrahasznosításhoz, a recyclinghoz és a kiöregedett elektromos és elektronikus készülékek értékesítésének egyéb formáíhoz.

Az önkormányzatoknál vagy a polgármesteri hivata-lokban tájékoztatást kaphat arról, hogy hova viheti a kiselejtezett készülékeket.
