ПОСІБНИК КОРИСТУВАЧА SR 4328 AEG

Інструкція з експлуатації

Стереофонічний радіоприймач з програвачем для компакт дисків CD/MP3

Огляд елементів управління сторінка 3

Інструкція з експлуатації сторінка 51

Технічні параметри сторінка 55

05-SR 4328 AEG.indd 2 20.10.2009 17:16:11 UhrÜbersicht der Bedienelemente

Огляд елементів управління

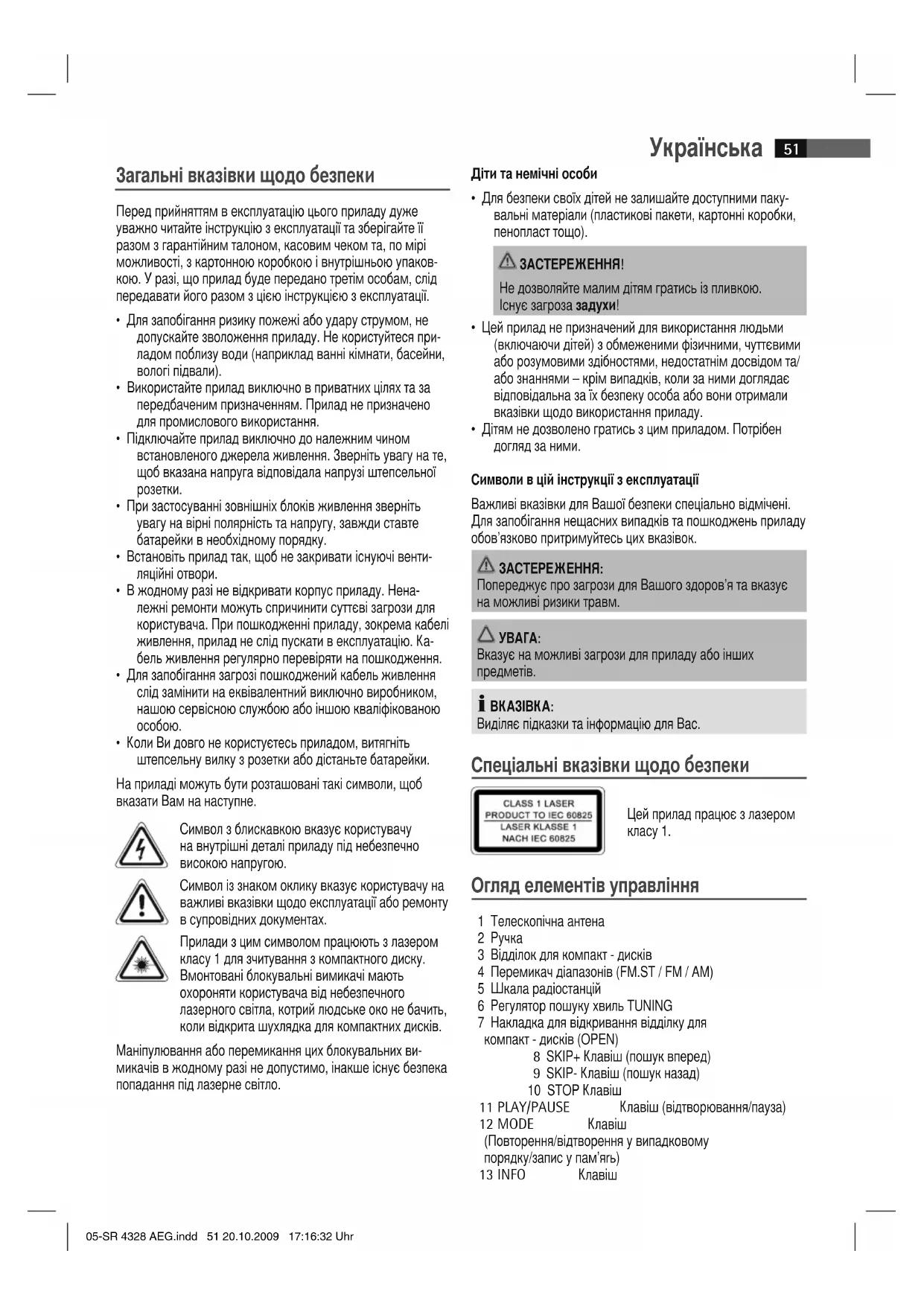

Загальні вказівки щодо безпеки

Перед прийняттям в експлуатацію цього приладу дуже

уважно читайте інструкцію з експлуатації та зберігайте її

разом з гарантійним талоном, касовим чеком та, по мірі

можливості, з картонною коробкою і внутрішньою упаков-

кою. У разі, що прилад буде передано третім особам, слід

передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару струмом, не

допускайте зволоження приладу. Не користуйтеся при-

ладом поблизу води (наприклад ванні кімнати, басейни,

• Використайте прилад виключно в приватних цілях та за

передбаченим призначенням. Прилад не призначено

для промислового використання.

• Підключайте прилад виключно до належним чином

встановленого джерела живлення. Зверніть увагу на те,

щоб вказана напруга відповідала напрузі штепсельної

• При застосуванні зовнішніх блоків живлення зверніть

увагу на вірні полярність та напругу, завжди ставте

батарейки в необхідному порядку.

• Встановіть прилад так, щоб не закривати існуючі венти-

• В жодному разі не відкривати корпус приладу. Нена-

лежні ремонти можуть спричинити суттєві загрози для

користувача. При пошкодженні приладу, зокрема кабелі

живлення, прилад не слід пускати в експлуатацію. Ка-

бель живлення регулярно перевіряти на пошкодження.

• Для запобігання загрозі пошкоджений кабель живлення

слід замінити на еквівалентний виключно виробником,

нашою сервісною службою або іншою кваліфікованою

• Коли Ви довго не користуєтесь приладом, витягніть

штепсельну вилку з розетки або дістаньте батарейки.

На приладі можуть бути розташовані такі символи, щоб

вказати Вам на наступне.

Символ з блискавкою вказує користувачу

на внутрішні деталі приладу під небезпечно

Символ із знаком оклику вказує користувачу на

важливі вказівки щодо експлуатації або ремонту

в супровідних документах.

Прилади з цим символом працюють з лазером

класу 1 для зчитування з компактного диску.

Вмонтовані блокувальні вимикачі мають

охороняти користувача від небезпечного

лазерного світла, котрий людське око не бачить,

коли відкрита шухлядка для компактних дисків.

Маніпулювання або перемикання цих блокувальних ви-

микачів в жодному разі не допустимо, інакше існує безпека

попадання під лазерне світло.

Діти та немічні особи

• Для безпеки своїх дітей не залишайте доступними паку-

вальні матеріали (пластикові пакети, картонні коробки,

Не дозволяйте малим дітям гратись із пливкою.

Існує загроза задухи!

• Цей прилад не призначений для використання людьми

(включаючи дітей) з обмеженими фізичними, чуттєвими

або розумовими здібностями, недостатнім досвідом та/

або знаннями – крім випадків, коли за ними доглядає

відповідальна за їх безпеку особа або вони отримали

вказівки щодо використання приладу.

• Дітям не дозволено гратись з цим приладом. Потрібен

Символи в цій інструкції з експлуатації

Важливі вказівки для Вашої безпеки спеціально відмічені.

Для запобігання нещасних випадків та пошкоджень приладу

обов’язково притримуйтесь цих вказівок.

Попереджує про загрози для Вашого здоров’я та вказує

на можливі ризики травм.

Вказує на можливі загрози для приладу або інших

Виділяє підказки та інформацію для Вас.

Спеціальні вказівки щодо безпеки

Цей прилад працює з лазером

Огляд елементів управління

1 Телескопічна антена

3 Відділок для компакт - дисків

4 Перемикач діапазонів (FM.ST / FM / AM)

5 Шкала радіостанцій

6 Регулятор пошуку хвиль TUNING

7 Накладка для відкривання відділку для

компакт - дисків (OPEN)

SKIP+ Клавіш (пошук вперед)

SKIP- Клавіш (пошук назад)

Клавіш (відтворювання/пауза)

(Повторення/відтворення у випадковому

порядку/запис у пам’яrь)

Клавіш (альбом листати вверх)

(регулятор гучності)

Перемикач вибору функцій

Підключення до електричної мережі

Відділок для батарей

Використання за призначенням

Цей прилад визначено для

• прийому радіопрограм

• відтворювання аудіо - файлів на компакт дисках і дисках

• Відтворення звуку із зовнішніх аудіоджерел.

Прилад призначено виключно для цих цілей і його дозво-

ляється використати тільки для означеного. Дозволяється

використати прилад тільки в такий спосіб, як це описано

в цій інструкції. Забороняється використати прилад для

Інші види використання вважаються не належними за при-

значенням і можуть призвести до пошкодження приладу і

навіть до травматизму людей.

Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH /

Збут електротехнічної продукції ТОВ / не несе відповідаль-

ності за шкоду, що виникла внаслідок використання приладу

не за належним призначенням.

Включення приладу / Введення

• Перед першим включенням приладу уважно прочитайте

інструкцію з експлуатації!

• Для установки приладу оберіть придатне для цього

місце - це має бути суха, рівна, не слизька поверхня, на

якій Ви можете зручно користуватися приладом.

• Приміть до уваги, що прилад має мати достатню венти-

• Якщо на дисплеї приладу була захисна плівка, її слід

Забезпечення електричним струмом

• Вставте вилку кабелю електроживлення, що належить

до приладу (див. відділок для батарей (23)), у відповідно

обладнану захисними контактами розетку 230В / 50Гц

мережі перемінного струму AC (18) на звороті приладу.

• Зверніть увагу на те, щоб напруга в мережі відповідала

даним на табличці з технічними даними виробника при-

Установлення батарей

(Батареї не входять до обсягу поставки)

• Відкрийте відділок для батарей (23) на задній стороні

• Поставте на місце 6 батарейок типу UM 2/R14 1,5V ein.

Зверніть увагу на правильну полярність батарей (дивись

нижню сторону відділку для батарей)!

• Якщо Ви не використовуєте прилад тривалий час, вида-

літь батареї з відділку, щоб уникнути "витікання" кислоти.

• Закрийте відділок для батарей.

Якщо Ви підключите кабель до електромережі, то

живлення від батарей припиниться автоматично.

• Батареї різного типу або нові і вже застосовані батареї

не можна використовувати разом.

• Батареї не можна викидати в домашнє сміття.

Просимо віддати пусті батареї на спеціальні пункти

збору небезпечних відходів або повернути в магазин,

де Ви купили прилад.

Забороняється піддавати батареї впливу високої

температури або прямих сонячних промінів. Строго

забороняється кидати батареї в полум’я. Існує небезпека

Пристрій для захисту програвачу компакт-дисків CD при

• Відкрийте гніздо для компакт-дисків CD (3), для цього

потягніть кришку за накладку (7) уверх.

• Перед тим як включити прилад, видаліть пристрій для

захисту CD-програвачу при транспортуванні.

Кнопкою VOLUME / регулятором силу звуку (15) Ви можете

обрати гучність, що Вам подобається.

Прилад вимкнуто, якщо клавіш переключення функцій

(16) находиться в положенні OFF. Контрольна лампочка

POWER (19) погасне. Після цього витягніть вилку з розетки

Для підключення аналогових звуковідтворювальних при-

ладів. Через це гніздо Ви можете слухати через динаміки

звук інших звуковідтворювальних приладів типу програвачів

MP3, програвачів компакт дисків CD та інших.

1. Підключіть звуковідтворювальний прилад за допомогою

стереофонічного штекера 3,5 мм до гнізда AUX IN (17).

2. Переведіть перемикач функцій (16) в положення CD/

MP3 або RADIO. Прилад автоматично переключиться

в режим AUX IN. Звук радіо або компакт диску відклю-

05-SR 4328 AEG.indd 52 20.10.2009 17:16:32 UhrУкраїнська

3. Через динаміки Ви можете слухати відтворювання звуку

з підключеного приладу, гучність якого Ви можете регу-

лювати кнопкою VOLUME (15). Клавіші CD при цьому не

4. Подальші інструкції Ви можете отримати з інструкції

обслуговування для приладів, які Ви підключаєте.

Поставте регулятор гучності підключеного приладу на

рівень, що є приємним для слухання.

1. Поставте перемикач функцій (16) в положення RADIO.

2. За допомогою перемикачу діапазонів (4) оберіть потріб-

ний Вам діапазон радіохвиль.

UKW (Stereo) = FM.ST, UKW = FM,

Середні хвилі = AM (Mono)

3. Регулятором TUNING (6) встановіть радіостанцію, що Ви

4. Контрольна лампочка FM ST (21) світиться тільки в тому

випадку, якщо Ви обрали діапазон UKW Stereo і радіос-

танція веде передачі в стереофонічному режимі. Якщо

прийом нестабільний і звук передачі радіостанції має

перешкоди, лампочка мигає. При поганої якості прийому

рекомендується переключити прилад в діапазон FM.

5. При прийомі радіопередач в діапазоні UKW/FM витягніть

телескопічну антену (1) і оберніть її навколо осі декілька

разів для покращення прийому.

6. Для прийому радіостанцій в діапазоні AM в приладі інте-

грована антена. Ви можете обертати прилад навкруг осі

і таким чином шукати оптимальний прийом радіохвиль.

В цьому діапазоні передачі ведуться тільки в режимі

Програвання компакт дисків CD/MP3

Таким чином Ви можете програвати компакт диск CD

1. Переключіть перемикач функцій (16) в позицію „CD/

2. Відкрийте відділок для компакт дисків (3), для цього

потягніть за накладку (7) уверх.

3. Покладіть на місце компакт диск етикеткою уверх,

причому диск має мати щільний механічний контакт з

приладом; після цього закрийте кришку відділку.

4. На дисплеї через декілька секунд мають появитися дані

про загальну кількість пісень / треків.

Для компакт - дисків у форматі МP3 спочатку

показується кількість файлів.

5. Програвання компакт диску CD розпочинається з

першого пункту.На дисплеї показується назва твору, що

зараз відтворюється, а також час програвання творів,

Для компакт – дисків у форматі MP3 на дисплеї

показується по черзі назва твору, що зараз

відтворюється, або назва файлу.

6. Щоб видалити компакт диск CD із відділку, слід на-

тиснути клавіш STOP (10), відкрити кришку відділку СD і

обережно витягнути диск.

Кришку відділку для компакт дисків CD слід тримати завжди

• Якщо Ви програєте диск в форматі MP3 з декількома

файлами, то перехід до наступного файлу маркується

на дисплеї цифрою 001 для першого твору нового

• Якщо диск було покладено не належним чином або

диск відсутній, то на дисплеї мигає повідомлення „CD READ“, і „NO DISC“.

• В зв’язку з великою кількістю форматів компакт

дисків і інших програмних продуктів програвання усіх

форматів не може бути гарантованим.

Опис клавішів CD PLAY/PAUSE (11)

Ви можете припинити відтворювання на короткий час і

потім поновити його. На дисплеї пульсує індикація часу

програвання творів, що пройшов. Ще одне натискування

клавіша продовжує відтворювання з того місця, на якому

Якщо Ви програєте компакт диск CD або в форматі MP3:

Функцією SKIP+ Ви можете перейти до наступного твору

або до кожного з подальших.

• Якщо Ви утримуєте клавіш натиснутим, то це ініціює

пошук музикальних творів.

Ми можете використати клавіші SKIP- таким чином:

1 x натискування = Твір, що тільки що лунав, програється

2 x натискування = Перехід до попереднього твору.

3 x натискування = Перехід до твору, що передує по-

передньому і т.і. Якщо Ви утримуєте

цей клавіш в натиснутому стані, то це

ініціює пошук окремих творів.

Якщо Ви програєте диск в форматі MP3 з декількома

файлами, то перехід до наступного файлу маркується на

дисплеї цифрою 001 для першого твору нового файла.

05-SR 4328 AEG.indd 53 20.10.2009 17:16:32 UhrУкраїнська

Програвання компакт диска припиняється.

У режимі «стоп» для програмування будь-якого порядку

програвання творів (див. Розділ «Відтворювання за

При програванні аудіо компакт диску або диску в форматі

світиться) Актуальний твір постійно

світиться) Повторяється весь

компакт диск повністю.

На дисплеї світиться напис RAND і

перший номер твору, що буде лунати

спочатку. Усі твори програються в ви-

(INTRO появляється на дисплеї) Кожна

назва із компакт – диска відтворюється

Усі функції відмінюються. Розпочинаєть-

ся нормальний режим програвання.

Тільки для компакт – дисків у форматі MP3, що

Актуальний твір постійно повторюється

(на дисплеї появляється

Твори з обраного файлу формату MP3

повторюються постійно (на дисплеї

того щоб обрати певний файл, натисніть

Компакт диск повторюється постійно

повністю (на дисплеї появляється

На дисплеї появляється напис RAND,

MP3 і першій твір, що буде лунати спо-

чатку. Усі твори будуть програтися в

випадковому порядку.

(INTRO появляється на дисплеї) Кожна

назва із компакт – диска відтворюється

Функція відміняється і компакт диски

програються в нормальному режимі.

При занесеної у пам’ять інформації ID-3 Tag вона

появляється на дисплеї як бігучий рядок. Натисніть клавіш

ще раз, щоб виключити цю функцію.

Під час програвання компакт диску натисніть цей клавіш,

щоб перейти до файлу уверх. Коротко появиться напис,

як наприклад FOLDER F02. Після цього програвання

компакт диску розпочинається самостійно. Якщо клавіш

було натиснуто в режимі СТОП, то в дисплеї також буде

мигати напис. Програвання диску ініціюється натискуванням

Програмоване програвання компакт

Програмування дає можливість програвати твори в об-

1. Натисніть клавіш STOP (10).

2. Натисніть клавіш MODE (12). На дисплеї буде мигати

„P01“ (місце запису) і напис MEMORY. Оберіть клавішем

SKIP+/SKIP- (8/9) твір, що Вам потрібен, і натисніть ще

раз клавіш MODE. Показник на дисплеї перейде на

• Якщо Ви програєте компакт диски в форматі MP3,

натискуйте клавіш FOLDER (14), щоб перейти до

• Якщо Ви програєте диск в форматі MP3 з

декількома файлами, то перехід до наступного

файлу маркується на дисплеї цифрою 001 для

першого твору нового файла.

3. Оберіть клавішами SKIP+/SKIP- наступний твір і знов

натисніть клавіш MODE. Повторюйте це до тих пір, поки

не оберете усі твори, що Вам потрібні.

Якщо ресурс пам’яті для програмованих творів вже

вичерпано, то розпочинає пульсувати сигнал «FULL»

4. Натисніть клавіш PLAY/PAUSE (11). Розпочнеться

програвання творів. На дисплеї показується назва

першого обраного твору, час програвання творів, що

пройшов, і слово MEMORY. Цім клавішем Ви також

можете коротко припинити програму.

5. Якщо Ви одного разу натиснете клавіш STOP, то

програвання зупиниться, але програма залишиться в

6. Для поновлення програвання програми слід натиснути

7. Для того щоб стерти програму з пам'яті приладу,

натисніть 2x клавіш STOP. На дисплеї погасне напис

Прилад припинить програвання після того як будуть закінче-

ні всі твори, що запрограмовані. Напис MEMORY погасне і з

пам'яті буде стертим порядок програвання творів, що було

05-SR 4328 AEG.indd 54 20.10.2009 17:16:33 UhrУкраїнська

Ви маєте можливість робити різні комбінації з творів, що

запрограмовані, за допомогою функції REPEAT. Після закін-

чення програмування і включення приладу натисніть клавіш

MODE (12) від одного до трьох разів і після цього Ви можете

користуватися функціями, що описані в розділі „MODE“.

Програвання музики в форматі MP3

Ви маєте можливість програвати на цьому приладі музичні

твори в форматі MP3. Крім цього прилад підтримує популяр-

ні типи компакт дисків: CD, CD-RW, CD-R.

Ви можете програвати на Вашому приладі компакт диски

MP3 CDs. На таких компакт дисках можуть розміститися

до 200 музичних творів, якщо вони архівовані. Ваш прилад

автоматично розпізнає формат компакт диску MP3 CD (на

дисплеї появляється загальна кількість творів і дисків MP3).

Для програвання таких компакт дисків CDs робіть дії таким

чином, як це описано в розділі CDs/MP3. Програмування

творів Ви можете провести так, як це було описано в розділі

"Програмоване програвання компакт дисків".

Просимо Вас взяти до уваги:

Існує дуже багато способів виготовлення компакт дисків і

запису інформації, крім цього, якість окремих компакт дис-

ків дуже розрізнюється.

Музична індустрія не має єдиних стандартів (захист від

З цих підстав в окремих випадках можуть виникнути про-

блеми з програванням компакт дисків CDs і MP3

Очищення і технічне обслуговування

• Перед очищенням приладу витягніть вилку з розетки

• Плями на поверхні приладу можна видалити злегка

вологою тканиною, без додаткових миючих засобів.

Симптоми Підстави Рішення

Модель: SR 4328 CD/MP3

Подання живлення: 220-240 В, 50 Гц

Живлення від бататреек: 6 x 1,5 В, тип UM2/R14

Ггрупа електробезпечності: 13 Вт

Споживання потужності: ΙΙ

Діапазони частот: УКХ / ФМ 88 ~ 108,0 МГц

СХ / АМ 540 ~ 1600 кГц

Цей прилад було перевірено згідно всіх відповідних,

актуальних директив СЕ, наприклад щодо електромагнітної

сумісності та низьковольтної директиви, та збудовано з а

новітніми положеннями техніки безпеки.

Залишаємо за собою право на технічні зміни!

05-SR 4328 AEG.indd 55 20.10.2009 17:16:34 Uhr

Симптоми Підстави Рішення
