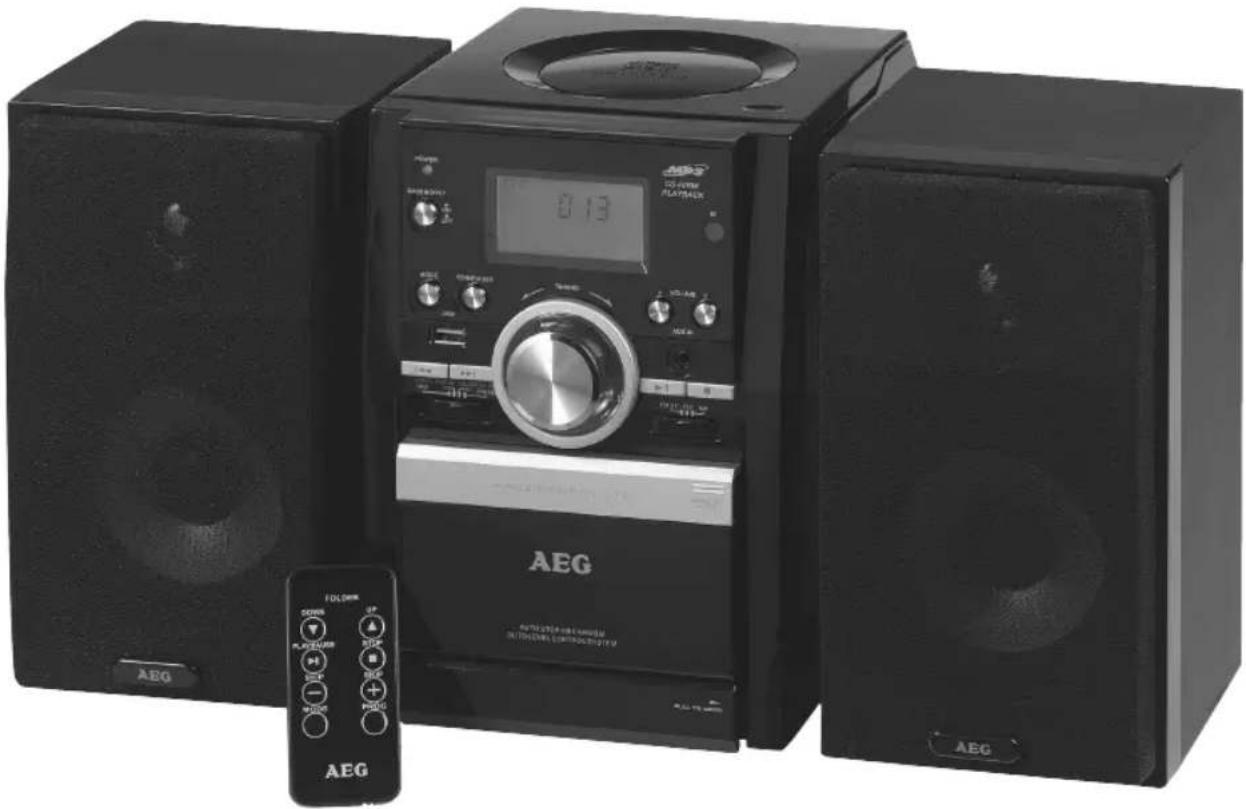

ПОСІБНИК КОРИСТУВАЧА MC 4432 CD AEG

Огляд елементів управління ........................... сторінка 3 Інструкція з експлуатації .................................. сторінка 60 Технічні параметри .......................................... сторінка 65 05-MC 4432 CD.indd 2 12.03.2010 10:21:49 UhrÜbersicht der Bedienelemente

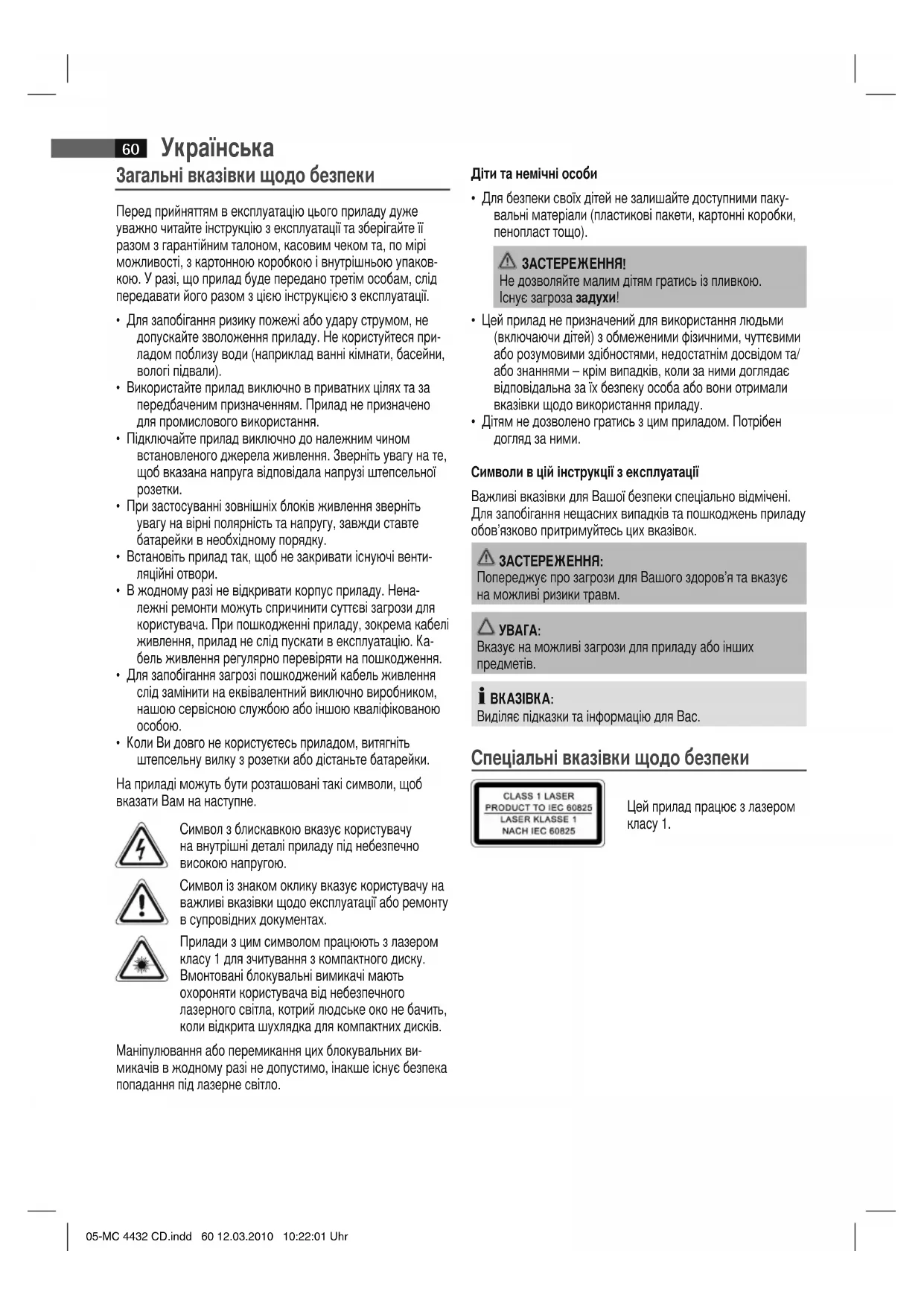

Загальні вказівки щодо безпеки Перед прийняттям в експлуатацію цього приладу дуже уважно читайте інструкцію з експлуатації та зберігайте її разом з гарантійним талоном, касовим чеком та, по мірі можливості, з картонною коробкою і внутрішньою упаков- кою. У разі, що прилад буде передано третім особам, слід передавати його разом з цією інструкцією з експлуатації.

• Для запобігання ризику пожежі або удару струмом, не допускайте зволоження приладу. Не користуйтеся при- ладом поблизу води (наприклад ванні кімнати, басейни, вологі підвали).

• Використайте прилад виключно в приватних цілях та за передбаченим призначенням. Прилад не призначено для промислового використання.

• Підключайте прилад виключно до належним чином встановленого джерела живлення. Зверніть увагу на те, щоб вказана напруга відповідала напрузі штепсельної

• При застосуванні зовнішніх блоків живлення зверніть увагу на вірні полярність та напругу, завжди ставте батарейки в необхідному порядку.

• Встановіть прилад так, щоб не закривати існуючі венти- ляційні отвори.

• В жодному разі не відкривати корпус приладу. Нена- лежні ремонти можуть спричинити суттєві загрози для користувача. При пошкодженні приладу, зокрема кабелі живлення, прилад не слід пускати в експлуатацію. Ка- бель живлення регулярно перевіряти на пошкодження.

• Для запобігання загрозі пошкоджений кабель живлення слід замінити на еквівалентний виключно виробником, нашою сервісною службою або іншою кваліфікованою

• Коли Ви довго не користуєтесь приладом, витягніть штепсельну вилку з розетки або дістаньте батарейки. На приладі можуть бути розташовані такі символи, щоб вказати Вам на наступне. Символ з блискавкою вказує користувачу на внутрішні деталі приладу під небезпечно високою напругою. Символ із знаком оклику вказує користувачу на важливі вказівки щодо експлуатації або ремонту в супровідних документах. Прилади з цим символом працюють з лазером класу 1 для зчитування з компактного диску. Вмонтовані блокувальні вимикачі мають охороняти користувача від небезпечного лазерного світла, котрий людське око не бачить, коли відкрита шухлядка для компактних дисків. Маніпулювання або перемикання цих блокувальних ви- микачів в жодному разі не допустимо, інакше існує безпека попадання під лазерне світло. Діти та немічні особи

• Для безпеки своїх дітей не залишайте доступними паку- вальні матеріали (пластикові пакети, картонні коробки, пенопласт тощо). ЗАСТЕРЕЖЕННЯ

Не дозволяйте малим дітям гратись із пливкою. Існує загроза задухи!

• Цей прилад не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, чуттєвими або розумовими здібностями, недостатнім досвідом та/ або знаннями – крім випадків, коли за ними доглядає відповідальна за їх безпеку особа або вони отримали вказівки щодо використання приладу.

• Дітям не дозволено гратись з цим приладом. Потрібен догляд за ними. Символи в цій інструкції з експлуатації Важливі вказівки для Вашої безпеки спеціально відмічені. Для запобігання нещасних випадків та пошкоджень приладу обов’язково притримуйтесь цих вказівок. ЗАСТЕРЕЖЕННЯ: Попереджує про загрози для Вашого здоров’я та вказує на можливі ризики травм.

Вказує на можливі загрози для приладу або інших

Виділяє підказки та інформацію для Вас. Спеціальні вказівки щодо безпеки Цей прилад працює з лазером класу 1. 05-MC 4432 CD.indd 60 12.03.2010 10:22:01 UhrУкраїнська

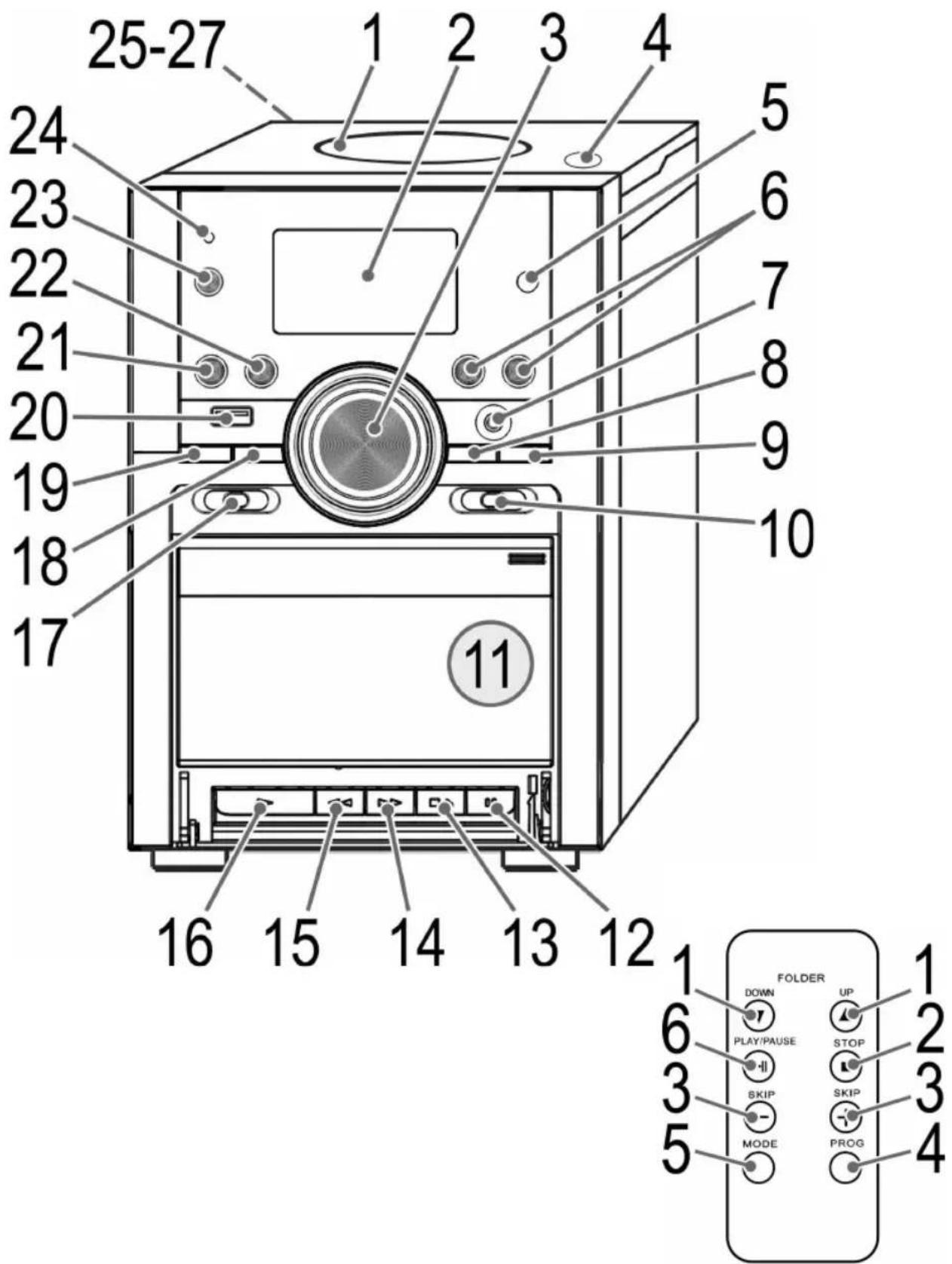

Огляд елементів управління 1 Відділок для компакт - дисків 2 LCD-дисплей 3 Регулятор пошуку хвиль TUNING

(відкрити/щільний) відділок для компакт – дисків 5 IR сенсор для дистанційного управління 6 Клавіші VOLUME +/- (гучність) 7 AUX IN Інтерфейс 8 Клавіш

II (відтворювання/пауза) 9 Клавіш

(Stop) 10 Перемикач діапазонів (FM ST. / FM / AM) 11 Відділок для касет 12 Клавіш для перерви в програванні касети II пауза 13 Клавіш для зупинення касети та її викиду

14 Клавіш для швидкого перемотування касет

15 Клавіш для зворотного перемотування касет

16 Клавіш для програвання касет

17 FUNCTION Перемикач вибору функцій (TAPE/OFF / AUX IN / CD/MP3/USB / RADIO) 18 Клавіш

I (пошук вперед) 19 Клавіш I

(пошук назад) 20 USB підключення 21 Клавіш MODE (повторення / випадковий вибір / запис у пам'ять) 22 CD/MP3/USB Клавіш 23 Перемикач BASS BOOST OFF/ON 24 Контрольна лампа POWER Зворотна сторона (Без малюнка) 25 R/L гнізда для підключення динаміків 26 AC Підключення до електричної мережі 27 FM ANT. вихідна антена Дистанційне управління 1 Клавіші FOLDER DOWN

(вниз/уверх у альбомі творів) 2 Клавіш

STOP 3 Клавіші SKIP -/+ (Пошук у зворотному напрямку/вперед) 4 Клавіш PROG 5 Клавіш MODE (повторення / випадковий вибір) 6 Клавіш

(Відтворювання/пауза) Використання за призначенням Цей прилад визначено для

• прийому радіопрограм

• програвання аудіо касет

• відтворювання аудіо - файлів на компакт дисках і дисках в форматі MP3

• відтворення звуку із зовнішніх аудіоджерел. Прилад призначено виключно для цих цілей і його дозво- ляється використати тільки для означеного. Дозволяється використати прилад тільки в такий спосіб, як це описано в цій інструкції. Забороняється використати прилад для комерційний цілей. Інші види використання вважаються не належними за при- значенням і можуть призвести до пошкодження приладу і навіть до травматизму людей. Фірма ETV – Elektro-Technische Vertriebsgesellschaft mbH / Збут електротехнічної продукції ТОВ / не несе відповідаль- ності за шкоду, що виникла внаслідок використання приладу не за належним призначенням. Включення приладу / Введення

• Перед першим включенням приладу уважно прочитайте інструкцію з експлуатації!

• Для установки приладу оберіть придатне для цього місце - це має бути суха, рівна, не слизька поверхня, на якій Ви можете зручно користуватися приладом.

• Приміть до уваги, що прилад має мати достатню венти-

• Підключіть динамік на зворотній стороні до π „Speaker R і L“ (25).

• Якщо на дисплеї приладу була захисна плівка, її слід

Забезпечення електричним струмом

• Включайте прилад тільки в такі розетки, що обладнані належним чином захисними контактами і мають напругу 230 В, 50 Гц.

• Зверніть увагу на те, щоб напруга в мережі відповідала даним на табличці з технічними даними виробника при-

Установлення батарей

Літієва батарейка для пульту дистанційного управління, що знаходиться у відділку для батарейок, для транспортування була захищена плівкою. Це продовжує строк експлуатації батарейки. Перед першим застосуванням слід видалити цю плівку, щоб ввести пульт дистанційного управління в експлуатацію. Батарейка для пульту дистанційного управління – це літієва батарейка з великим строком експлуатації. Якщо при за- стосуванні пульту дистанційного управління відстань, на якій працює пульт, буде скорочуватися, зробіть наступні дії:

• Відкрийте відділок на нижній стороні пульту дистанційно- го управління.

• Зминіть батарейку на нову, що є такою ж за типом (CR 2025). Зверніть увагу на те, щоб поставити правиль-

• Закрийте відділок. Якщо Ви плануєте не користуватися пультом управління довгий строк, то вийміть батарейку із відділку, щоб запобігти витіканню кислоти в прилад. 05-MC 4432 CD.indd 61 12.03.2010 10:22:01 UhrУкраїнська

Батареї не можна викидати в домашнє сміття. Просимо віддати пусті батареї на спеціальні пункти збору небезпечних відходів або повернути в магазин, де Ви купили прилад. ЗАСТЕРЕЖЕННЯ:

• Забороняється піддавати батареї впливу високої температури або прямих сонячних промінів. Строго забороняється кидати батареї в полум’я. Існує небезпека вибуху!

• Не давайте батарейки в руки дітям. Батарейки – це не

• Не відкривайте батарейки зі застосуванням сили.

• Уникайте контактів батарейки з металевими предметами (кільця, цвяхи, болти та інше). Існує небезпека короткого замикання!

• У випадку короткого замикання батарейки можуть сильно нагріватися або навіть запалюватися. У результаті можна отримати опіки.

• Для Вашої безпеки полюси батарейки слід заклеювати плівкою перед транспортуванням приладу.

• Якщо з батарейки витекла рідина, запобігайте її попаданню в очі та на слизові оболонки. Після контакту слід вимити руки, промити очі чистою водою, а якщо неприємні почуття тривають, слід звернутися за допомогою до лікаря. Пристрій для захисту програвачу компакт-дисків CD при транспортуванні

• Відділок для компакт – дисків (1) відкривається натиску- ванням клавіша

• Перед тим як включити прилад, видаліть пристрій для захисту CD-програвачу при транспортуванні. Загальні умови користування приладом

Деякі клавіші Ви знайдете як на приладі, так і на пульті дистанційного управління. Клавіші з однаковими позначками мають одну й ту ж функцію.

Клавішем VOLUME+/- (6) можна встановлювати рівень гучності, що Вам потрібний. BASS BOOST OFF/ON (23) Ця функція служить для посилення або зниження рівню

Прилад вимкнуто, якщо клавіш переключення функцій (17) находиться в положенні TAPE/OFF. Появляється індикація часу. Наприкінці слід витягнути вилку з розетки. AUX IN гніздо Для підключення аналогових звуковідтворювальних при- ладів. Через це гніздо Ви можете слухати через динаміки звук інших звуковідтворювальних приладів типу програвачів MP3, програвачів компакт дисків CD та інших.

1. Підключіть звуковідтворювальний прилад за допомогою

стереофонічного штекера 3,5 мм до гнізда AUX IN (7).

2. Переключіть перемикач функцій (17) в положення AUX

3. Подальші інструкції Ви можете отримати з інструкції

обслуговування для приладів, які Ви підключаєте.

4. Через динаміки Ви чуєте трансляцію звуку з іншого при-

ладу, що підключено до центру. Ви можете регулювати гучність за допомогою клавіш VOLUME+/- (6). Клавіші CD при цьому не виконують функцій.

Поставте регулятор гучності підключеного приладу на рівень, що є приємним для слухання. USB підключення (20) Цей прилад розроблено на останньому рівні технічного про- гресу в області USB. Велика кількість різних засобів запису USB, що існує сьогодні, не дозволяє, нажаль, забезпечити абсолютну сумісність приладу з усіма засобами запису USB. Тому в окремих випадках можуть появитися проблеми з відтворюванням записів USB. Такі випадки не є дефектом

1. Поставте перемикач функцій (17) в положення CD/MP3/

2. Ви можете підключити носій інформації формату USB

безпосередньо до відповідного гнізда.

3. Натисніть клавіш CD/MP3/USB (22), щоб обрати режим

праці USB. Індикація USB появиться на дисплеї.

4. Після декількох секунд на дисплеї на короткий час по-

явиться число – кількість файлів. Після цього появиться загальне число творів на носії інформації.

II PLAY/PAUSE (8/6), щоб активізу- вати функцію відтворювання. На дисплеї будуть по черзі появлятися назва твору, що лунає, або назва файлу,

MP3 і USB. Щоб управляти процесом, прочитайте, будь ласка, розділ „Програвання компакт дисків CD/MP3“.

Якщо в приладі одночасно не знаходиться компакт лиск, то підключення USB обирається автоматично.

Перед тим як відключити прилад, з якого Ви проводили запис USB, переключіть перемикач функцій (17) в позицію RADIO. 05-MC 4432 CD.indd 62 12.03.2010 10:22:02 UhrУкраїнська

1. Поставте перемикач функцій (17) в положення RADIO.

2. За допомогою перемикачу діапазонів (10) оберіть по-

трібний Вам діапазон радіохвиль. УКХ (Cтерео) = FM.ST, УКХ = FM, Середні хвилі = AM (Mоно)

3. Регулятором TUNING (3) встановіть радіостанцію, що Ви

4. Контрольна лампочка FM.ST

(iна дисплеї) світить- ся тільки в тому випадку, якщо Ви обрали діапазон UKW Stereo і радіостанція веде передачі в стереофонічному режимі. Якщо прийом нестабільний і звук передачі радіостанції має перешкоди, лампочка мигає.

5. Ви можете покращити якість прийому радіосигналів роз-

кручуванням і закручуванням антени (27). При поганої якості прийому рекомендується переключити прилад в діапазон FM.

6. Для прийому радіостанцій в діапазоні AM в приладі інте-

грована антена. Ви можете обертати прилад навкруг осі і таким чином шукати оптимальний прийом радіохвиль. В цьому діапазоні передачі ведуться тільки в режимі моно звуку. Програвання касет Програвання касет

1. Переведіть перемикач функцій (17) в позицію TAPE/OFF.

для зупинки і викиду касет (13), щоб відкрити відділок для касет (11).

3. Покладіть у призначений для цього відділок аудіо -

касету отвором для плівки донизу і тією стороною, яку Ви хочете слухати - вперед (повний рулон плівки зліва). Закрийте відділок для касети.

4. Для програвання запису натисніть клавіш

5. Ви можете зупинити програвання запису натискуванням

6. Ви можете швидко перемотувати касету в напрямках,

що показані стрілками вперед і назад

7. Перед тим як переключити функцію і для зупинення

перемотування плівки натискуйте будь ласка спочатку

стоп / викид касети. Таким чином Ви змо- жете захистити приклад від пошкоджень або запобігти проблемам з плівкою.

8. При повторному натискуванні клавіша

касети відкриється кришка відділку.

9. Для короткої паузи в програванні касети натисніть кла-

віш II (12). При повторному натискуванні програвання буде продовжено. Програвання компакт дисків CD/MP3 Таким чином Ви можете програвати компакт диск CD

1. Переключіть перемикач функцій (17) в позицію „CD/MP3/

2. Щоб відкрити відділок для компакт – дисків (1), натис-

3. Покладіть на місце компакт диск етикеткою уверх,

причому диск має мати щільний механічний контакт з приладом; після цього закрийте кришку відділку.

4. На дисплеї через декілька секунд мають появитися дані

про загальну кількість пісень / треків.

Якщо йдеться про компакт – диски в форматі МP3, то спочатку на дисплеї появиться число кількості файлів.

5. Щоб включити функцію відтворювання, натисніть клавіш

II PLAY/PAUSE (8/6). Програвання компакт диску CD розпочинається з першого пункту. На дисплеї появиться назва твору, що лунає, сигнал

6. Щоб видалити компакт диск CD із відділку, слід натис-

STOP (9/2), відкрити кришку відділку СD і обережно витягнути диск. Кришку відділку для компакт дисків CD слід тримати завжди

• Якщо йдеться про компакт – диски в форматі MP3, то на дисплеї по черзі будуть появлятися назва твору, що лунає, або назва файлу.

• Якщо у прилад було неправильно покладено компакт – диск або диск відсутній, то на дисплеї буде пульсувати сигнал „- - -“ або повідомлення „NOd“ (немає диску).

• В зв’язку з великою кількістю форматів компакт дисків і інших програмних продуктів програвання усіх форматів не може бути гарантованим. Опис клавішів CD

II PLAY/PAUSE (8/6) Ви можете припинити відтворювання на короткий час і потім поновити його. На дисплеї пульсує назва твору, що лунає, і

. Ще одне натискування клавіша продовжує відт- ворювання з того місця, на якому воно було зупинено.

(SKIP +/SKIP -) (18/19/3) Якщо відтворюється компакт – диск в форматі Audio-CD або компакт – диск в форматі MP3: Ви можете перейти до наступного твору або до того, що слідує за ним, натискуванням

• Якщо Ви утримуєте клавіш натиснутим, то це ініціює пошук музикальних творів (Звук виключається).

• Якщо Ви утримуєте клавіш в модусі СТОП, то це ініціює швидкий прохід до твору, що Ви шукаєте. При натискуванні клавішу

II PLAY/PAUSE розпочинається програвання цього твору. 05-MC 4432 CD.indd 63 12.03.2010 10:22:02 Uhr .Українська

Ми можете використати клавіші I/SKIP - таким чином: 1 x натискування

Перехід до попереднього твору. 2 x натискування

Перехід до твору, що передує по- передньому і т.і. Якщо Ви утримуєте цей клавіш в натиснутому стані, то це ініціює пошук окремих творів (Звук виключається). Якщо Ви утримуєте клавіш натиснутим в режимі СТОП, то це ініціює швидкий прохід до твору, що Ви бажаєте слухати. Натискування

PLAY/PAUSE розпочинає програвання цього твору.

STOP (9/2) Програвання компакт диска припиняється. MODE (21/5) Тільки для клавіш на приладі: У режимі «стоп» для програмування будь-якого порядку програвання творів (див. Розділ «Відтворювання за про-

Якщо Ви програєте компакт диск CD або в форматі MP3:

REP світиться) Актуальний твір постійно повторюється.

REP. ALL світиться) Повторяється весь компакт диск повністю.

На дисплеї світиться напис RANDOM і перший номер твору, що буде лунати спочатку. Усі твори програються в ви- падковому порядку.

Усі функції відмінюються. Розпочинаєть- ся нормальний режим програвання Тільки для компакт дисків в форматі MP3

Актуальний твір постійно повторюється (на дисплеї появляється REP).

Компакт диск повторюється постійно по- вністю (на дисплеї появляється REP. ALL

Твори з обраного файлу формату MP3 повторюються постійно (на дисплеї появ- ляється напис REP. ALBUM

обирати окремі файли клавішем FOLDER

(1 на пульті дистанційно- го управління).

На дисплеї появляється напис RANDOM, MP3 і першій твір, що буде лунати спо- чатку. Усі твори будуть програтися в випадковому порядку.

Функція відміняється і компакт диски програються в нормальному режимі. FOLDER UP

(1 на пульті дистанційного управління) Натискуйте ці клавіші під час відтворювання записів, щоб перейти до файлу вверх або вниз. На короткий час появить- ся сигнал підтвердження, наприклад F 01. Після цього відт- ворювання компакт – диску розпочнеться самостійно. Якщо клавіш буде натиснуто в режимі Стоп, то на дисплеї також на короткий час появиться сигнал. Відтворювання можна розпочати натискуванням клавіша

PLAY/PAUSE (8/6). CD/MP3/USB (22) Обирає підключення USB або відділок для дисків формату CD. Програмоване програвання компакт

Програмування дає можливість програвати твори в об- раному порядку.

2. Натисніть клавіш MODE (PROG) (21/4). На дисплеї буде

мигати „P01“ (місце запису) і напис PROG. Оберіть

(18/19/3) твір, що Вам потрібен, і натисніть ще раз клавіш MODE (PROG). Показник на дисплеї перейде на місце запису P02.

Якщо Ви програєте компакт диски в форматі MP3, натискуйте клавіш FOLDER UP

(1 на пульті дистанційного управління), щоб перейти до іншого файлу.

3. Оберіть клавішами

ний твір і знов натисніть клавіш MODE. Повторюйте це до тих пір, поки не оберете усі твори, що Вам потрібні.

Якщо резерв пам’яти буде вичерпано творами, що програмуються, то на дисплеї появиться повідомлення „FUL“.

PLAY/PAUSE (8/6) . Розпочнеться програвання творів. На дисплеї появиться назва того твору, що Ви обрали першим, а також напис

MP3 та PROG. Цім клавішем Ви також можете коротко припинити програму.

5. Якщо Ви одного разу натиснете клавіш

STOP, то програвання зупиниться, але програма залишиться в незмінному виді.

6. Для поновлення програвання програми слід натиснути

7. Для того щоб стерти програму з пам'яті приладу, на-

STOP. На дисплеї погасне напис PROG. Прилад припинить програвання після того як будуть за- кінчені всі твори, що запрограмовані. Напис PROG погасне і з пам'яті буде стертим порядок програвання творів, що було задано. 05-MC 4432 CD.indd 64 12.03.2010 10:22:02 UhrУкраїнська

Ви маєте можливість робити різні комбінації з творів, що запрограмовані, за допомогою функції REPEAT. Після закінчення програмування і включення приладу натисніть клавіш MODE (21/5) від одного до трьох разів і після цього Ви можете користуватися функціями, що описані в розділі „MODE“. Програвання музики в форматі MP3 Ви маєте можливість програвати на цьому приладі музичні твори в форматі MP3. Крім цього прилад підтримує популяр- ні типи компакт дисків: CD, CD-RW, CD-R. Ви можете програвати на Вашому приладі компакт диски MP3 CDs. На таких компакт дисках можуть розміститися до 200 музичних творів, якщо вони архівовані. Ваш прилад автоматично розпізнає формат компакт диску MP3 CD (на дисплеї появляється загальна кількість творів і дисків MP3). Для програвання таких компакт дисків CDs робіть дії таким чином, як це описано в розділі CDs/MP3. Програмування творів Ви можете провести так, як це було описано в розділі "Програмоване програвання компакт дисків". Просимо Вас взяти до уваги: Існує дуже багато способів виготовлення компакт дисків і запису інформації, крім цього, якість окремих компакт дис- ків дуже розрізнюється. Музична індустрія не має єдиних стандартів (захист від копіювання). З цих підстав в окремих випадках можуть виникнути про- блеми з програванням компакт дисків CDs і MP3 . Це не є недоліком приладу. Очищення і технічне обслуговування

• Перед очищенням приладу витягніть вилку з розетки електричної мережі.

• Плями на поверхні приладу можна видалити злегка вологою тканиною, без додаткових миючих засобів. Усунення недоліків Симптоми Підстави Рішення Компакт диск CD не програється. Компакт диск CD не поставлено або поставлено не належним чином на своє місце. Перевірте, чи поставлено диск на місце так, що етикетка находиться зверху. Компакт диск CD стрибає під час програвання. Перевірте, чи має компакт диск відбитки пальців, забруднення або

Очистіть диск м'якою тканиною, розпочинаючи

Технічні параметри Модель: ................................................................... MC 4432 CD Подання живлення: ................................................. 230 В, 50 Гц Ггрупа електробезпечності: ...................................................... ΙΙ Споживання потужності: .....................................................18 Вт Вага нетто: ......................................................................... 3,45 кг
