ERA C - Витяжка ELICA - Безкоштовний посібник користувача

Тип продукту	Витяжка
Бренд	ELICA
Модель	ERA C
Версія використання	Витяжна (зовнішнє відведення) або фільтруюча (внутрішня рециркуляція)
Електроживлення	Відповідно до таблички (220-240 В / 50-60 Гц типовий)
Потужність всмоктування	3 швидкості: мінімальна, середня, максимальна
Освітлення	Світлодіодна лампа 3W-E14 (макс)
Тип управління	Панель управління з кнопками: увімк/вимк світла, вимк двигуна, вибір швидкості
Жировий фільтр	Металевий, миється щомісяця вручну або в посудомийній машині (делікатний цикл)
Вугільний фільтр	Для версії рециркуляції, замінювати кожні 4 місяці максимум (не миється)
Мінімальна відстань від варильної поверхні	50 см для електричних плит, 65 см для газових або комбінованих
Матеріал	Нержавіюча сталь / фарбований (не вказано)
Стандарти безпеки	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Стандарти продуктивності	EN/IEC 61591, EN/IEC 60704, ISO 3741
Сумісність ЕМС	EN 55014-1, EN 55014-2, EN/IEC 61000
Обслуговування	Зовнішнє очищення вологою ганчіркою та нейтральним миючим засобом; не використовувати спирт або абразиви
Особливості	Зворотний клапан диму опціонально; використання у витяжному або фільтрувальному режимі

Часті запитання - ERA C ELICA

Яка мінімальна відстань між витяжкою та варильною поверхнею?

Для електричних плит мінімальна відстань - 50 см; для газових або комбінованих - 65 см. Якщо інструкції плити вказують більшу відстань, дотримуйтесь їх.

Як чистити жировий фільтр?

Металевий жировий фільтр слід чистити раз на місяць. Використовуйте неагресивні миючі засоби, вручну або в посудомийній машині при низькій температурі та швидкому циклі. Часте миття може знебарвити фільтр, але не впливає на його продуктивність.

Коли потрібно замінювати вугільний фільтр?

Активований вугільний фільтр (використовується у версії рециркуляції) слід замінювати максимум через 4 місяці. Його не можна чистити або регенерувати.

Як замінити лампу витяжки?

Спочатку відключіть прилад. Переконайтеся, що лампа холодна. Зніміть решітку всмоктування, потім замініть несправну лампу на світлодіодну лампу 3W-E14 максимум. Зверніться до інструкції для отримання додаткових подробиць.

Чи можна використовувати витяжку без фільтра або без решітки?

Ні, ніколи не використовуйте витяжку без правильно встановленої решітки. Недотримання може призвести до ризику ураження електричним струмом або пожежі.

Як перевести витяжку в режим рециркуляції?

Витяжка призначена для роботи у витяжному режимі (зовнішнє відведення) або фільтрувальному (внутрішня рециркуляція). Для режиму рециркуляції встановіть вугільний фільтр (не входить до всіх моделей) і дотримуйтесь інструкцій з монтажу.

Що робити, якщо витяжка не вмикається?

Спочатку перевірте, чи правильно вставлена лампа. Якщо освітлення все ще не працює, перевірте електроживлення та автоматичний вимикач. Якщо проблема не зникає, зверніться до служби підтримки.

Чи можуть діти користуватися витяжкою?

Цей прилад можуть використовувати діти віком від 8 років під наглядом. Діти не повинні гратися з приладом. Чищення та обслуговування не повинні виконувати діти без нагляду.

Як зменшити вплив витяжки на довкілля?

Використовуйте мінімальну швидкість під час приготування їжі та залиште її працювати кілька хвилин після. Використовуйте високі швидкості лише при сильному парі. Регулярно замінюйте вугільні фільтри та чистіть жирові фільтри для підтримки ефективності.

Чи можна фламбувати їжу під витяжкою?

Ні, ніколи не фламбуйте їжу під витяжкою. Відкрите полум'я може пошкодити фільтри та спричинити пожежу. Будьте обережні під час смаження, щоб уникнути займання перегрітої олії.

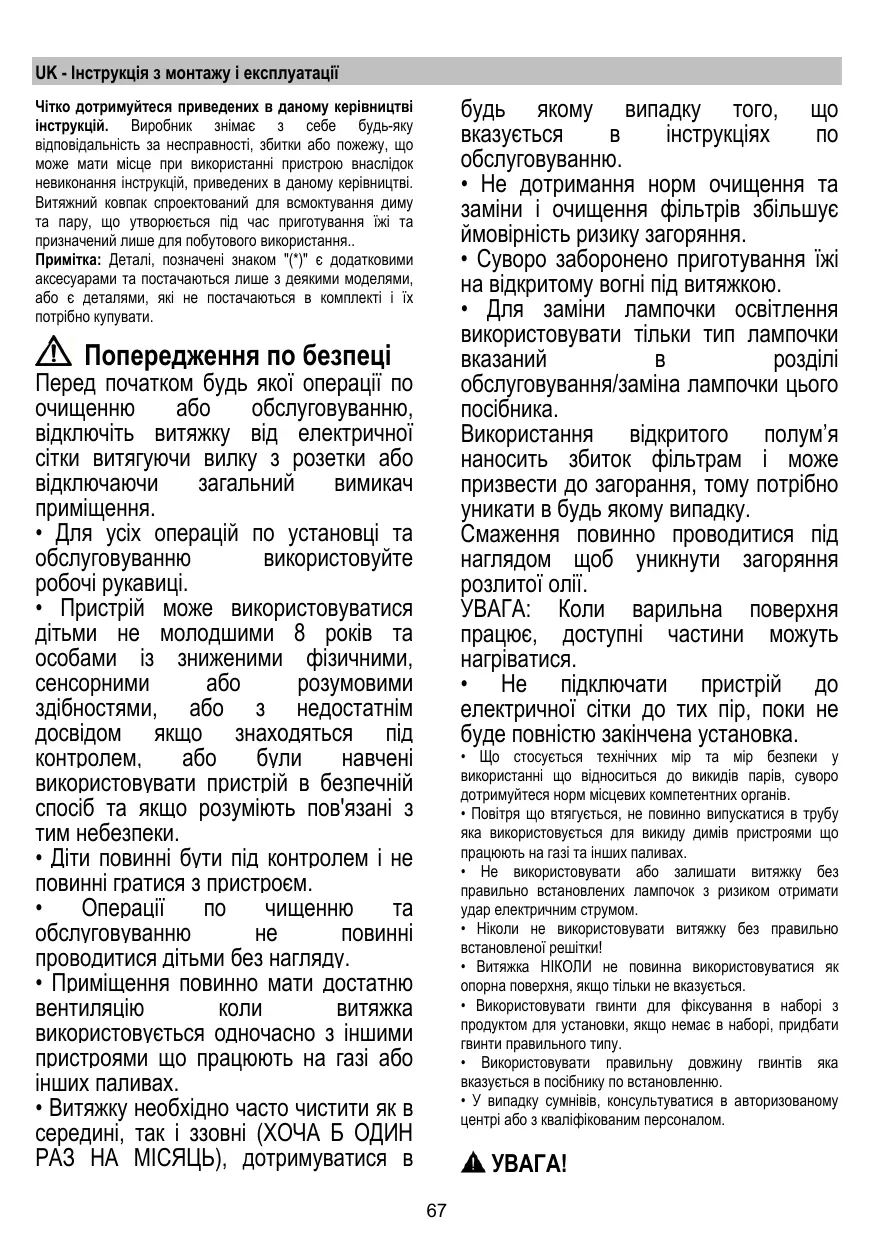

ПОСІБНИК КОРИСТУВАЧА ERA C ELICA

Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type, chambre d'hôtes.

Remarque : Les pièces portant le symbole (*) sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en

conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le défaut d'installer les vis et les dispositifs de fixation

conformément à ces instructions peut entraîner des risques électriques.

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veillez-vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au carbone lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en

version aspirante avec évacuation extérieure, ou filtrante avec recyclage intérieur

Installation

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention!

Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôle toujours que le câble d'alimentation soit monté correctement.

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

a. ON/OFF lumières b. OFF moteurs c.-d.-e. Puissance d'aspiration minimum (c.), moyenne (d.), maximum (e.).

Entretien

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des déttergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 1-7

Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métall[...]

peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 5

La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est nécessaire de changer le filtre après quatre mois, au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Fig. 7

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Retirer la grille d'aspiration pour accéder à l'ampoule.

Remplacer l'ampoule brûlée.

Utiliser uniquement des ampoules LED de 3W-E14 (maximum). Pour de plus amples détails, consulter la notice jointe "ILCOS D" (position alphanumérique "1d").

Dans l'éventualité où l'éclairage ne devrait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

Uniquement sur certains produits :

Un Clapet Anti-Rétour des Fumées est fourni comme accessoire en option, à installer. Si les conditions d'installation le requièrent (par ex. : absence de protections contre le retour accidentel de courants d'air de l'extérieur), l'insérer dans le logement dédié du Raccord de Sortie d'Air avant d'installer le conduit d'échappement des fumées.

NO pourrait se laver ou se recycler.

Désconnecte l'appareil de la réd électrique.

aui 12j uui iui jui oui

Lidla 10000000000000000000000000000000000000000000

·s + b

ON/OFF jz. a

ALL OFF 1

. dabwio. cbill s. c.-d.-e.

. e

aaii iiaiiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaia

1ylll llll 1g jglal j pssu

aaii i 150

ydi 1

7-1

15 15

aiee
