ERA C - Exaustor de cozinha ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	ELICA
Modelo	ERA C
Versão de utilização	Aspirante (evacuação externa) ou filtrante (reciclagem interior)
Alimentação elétrica	Conforme a placa de características (220-240 V / 50-60 Hz típico)
Potência de aspiração	3 velocidades: mínimo, médio, máximo
Iluminação	Lâmpada LED 3W-E14 (máx)
Tipo de comando	Painel de controle com teclas: ON/OFF luzes, OFF motores, seleção de velocidade
Filtro antigordura	Metálico, lavável mensalmente à mão ou na máquina de lavar louça (ciclo suave)
Filtro de carvão ativado	Para versão reciclagem, substituir a cada 4 meses no máximo (não lavável)
Distância mínima da placa de cozimento	50 cm para fogões elétricos, 65 cm para gás ou mistos
Material	Aço inoxidável / pintado (não especificado)
Normas de segurança	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Normas de desempenho	EN/IEC 61591, EN/IEC 60704, ISO 3741
Compatibilidade EMC	EN 55014-1, EN 55014-2, EN/IEC 61000
Manutenção	Limpeza externa com pano úmido e detergente neutro; não usar álcool ou abrasivos
Especificidades	Válvula anti-retorno de fumos opcional; utilização em modo aspirante ou filtrante

Perguntas frequentes - ERA C ELICA

Qual é a distância mínima entre a coifa e a placa de cozimento?

Para fogões elétricos, a distância mínima é de 50 cm; para fogões a gás ou mistos, é de 65 cm. Se as instruções do fogão especificarem uma distância maior, siga-as.

Como limpar o filtro antigordura?

O filtro antigordura metálico deve ser limpo uma vez por mês. Use detergentes não agressivos, à mão ou na máquina de lavar louça a baixa temperatura e ciclo rápido. A lavagem frequente pode descolorir o filtro, mas não altera seu desempenho.

Quando devo substituir o filtro de carvão?

O filtro de carvão ativado (usado na versão reciclagem) deve ser substituído após 4 meses no máximo. Não pode ser limpo ou regenerado.

Como substituir a lâmpada da coifa?

Desconecte primeiro o aparelho. Certifique-se de que a lâmpada esteja fria. Remova a grade de aspiração, depois substitua a lâmpada defeituosa por uma lâmpada LED de 3W-E14 no máximo. Consulte o manual para mais detalhes.

Posso usar a coifa sem o filtro ou sem a grade?

Não, nunca use a coifa sem a grade montada corretamente. O não cumprimento pode causar riscos de choque elétrico ou incêndio.

Como colocar a coifa em modo reciclagem?

A coifa é projetada para funcionar em versão aspirante (evacuação externa) ou filtrante (reciclagem interior). Para o modo reciclagem, instale um filtro de carvão ativado (não fornecido com todos os modelos) e siga as instruções de montagem.

O que fazer se a coifa não ligar?

Verifique primeiro se a lâmpada está corretamente inserida. Se a iluminação ainda não funcionar, verifique a alimentação elétrica e o disjuntor. Se o problema persistir, entre em contato com o serviço pós-venda.

As crianças podem usar a coifa?

Este aparelho pode ser usado por crianças de pelo menos 8 anos sob supervisão. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.

Como reduzir o impacto ambiental da coifa?

Use a velocidade mínima durante o cozimento e deixe-a funcionar alguns minutos depois. Use as velocidades altas apenas em caso de forte vapor. Substitua os filtros de carvão regularmente e limpe os filtros de gordura para manter a eficiência.

Posso flambar alimentos sob a coifa?

Não, nunca flambe alimentos sob a coifa. Chamas nuas podem danificar os filtros e provocar um incêndio. Tenha cuidado ao fritar para evitar que o óleo superaquecido pegue fogo.

MANUAL DE UTILIZADOR ERA C ELICA

PT Instruções para montagem e'utilisation

PT - Instruções para montagem e'utilização

Siga inicialmente como instruções para acreditação de fumos e vaporoes de cozêrdura e é destinado exclusivamente para uso domestico.

Nota: As partes sinalizadas com o símbolo " (*) ” são acessórios.optionais fornecidos apenas em algumas modelos ou optionais não fornecidos, a serem comprados

Adverténcias

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elética retirando a tomada ou desligando a alimentacao da rede elética.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser Usedo por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiência e conhecelto, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segança do aparelho e que tenham conheçamento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizes em;. conjunction com outros dispositivos de combustao de gas ou outros combustiveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA Vez POR MÉS), respeitando expressamente as

indicações no manual, nas instruções de manutenção.
- A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros compora riscos de incência.
- E severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
- Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstancias.
Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobreaqueça e se incendeie.
CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizes com a placar de fogão.
- Não ligar o aparecido à rede electrica às que a instalação está a totalmente conclusão.
- Relativamente às medidas tínicas e de segurar a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
- O Sistema de conductas deste aparheiro não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fudos de aparhos a gás ou outros combustiveis.
- Não utilizes ou deixa o exaustor sem lâmpadas corretamente montadas, devo ao possivel risco de Choques eletricos.
- Nunca utiliser o exaustor sem as grades montadas corretamente.
- O exaustor NUNCA delve ser'utilisation como una superficie de apoyo, a menos que sera specifically indicado.
- Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalacao, ou, se não for fornecido, compar o tipo de parafuso correto.
- Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
- Em caso de duvida, consulutar um centro de assistencia autorizada ou técnicorial.

ATENÇAO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos electrolyticos.
• Não utilizes com um programador, temporizador, telecomando分开 ou qualquer除外 dispositivo que se ativa automaticamente.

Esteaporee 2012/19/EC sobre Residuos de equipamento eletrico e eletronico (REEE).

Ao garantir a eliminacao adequada deste produits, estara aaabdar a evacitar potenciais consequencias negativas para oambiente e para a saude Pública, que poderiam derivar de ummanuseamento de dispersao inadequada deste produits.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrárrico,defer a ser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e eletrónico.

A eliminacao devera ser efetuada em conformidade com as normas ambientais locais para a eliminacao de deserdimentos.

Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminacao de desperdimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar acozinho e mantenha-o em funcao por mais eles minutos antes ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas. Substitua o(s) filtr(s) a carvalo quando necessario, para manter uma boa eficciencia na reducao dos odores. Limpe o(s) filtr(s) de gordura quando necessario para manter uma boa eficciencia. Use o diametro maximalo doSYSTEMA de conduitas indicado此种 manual para optimizar a eficciencia e minimizar o ruido.

Uso

A coíf é fabricada para ser realizada na versão aspirante,

com evacuacao externa , ou filtrante, com recirculacao

internala

Instalacao

A distência minima entre a superficie de suporte dos recipientes sobre o fogo e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogoes electrolycos e 65 cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta指示ação.

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, postedem zona accesivel, mesmo deposito da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontraruma zona accesivel, mesmo deposito da instalação, aplicar um interruptor bipolar, em conformidade com a normala que asseguire a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAO!

Antes de conectar novamente o circuito do exaustor com a alimentação eletrica, verifinar o seu funciona, e verificar se o cabo de rede está montado corretemente.

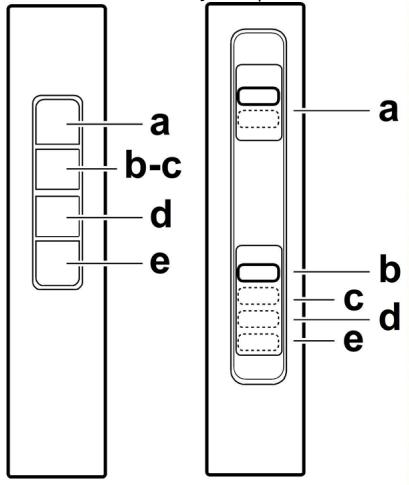

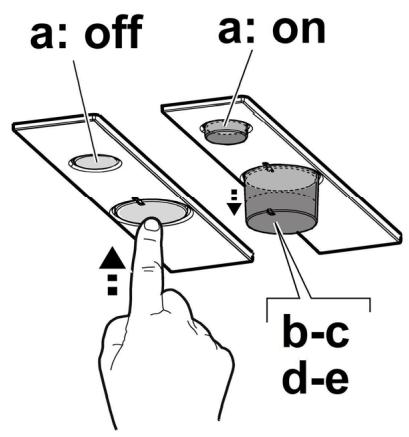

Funcionamento

O exaustor vem equipado com um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. - d. - e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

Manutenção

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ALCOOL!

Filtro antigordura

Fig. 1-7

O Filto de gordura delve ser limpo uma vez por mês com detergentes não agressivos. O filto pode ser lavado manualmente ou na boa de lavar louça a baixas temperatas e com um ciclo breve.
O filtrato metalico para a gordura pode perdor cor com as lavagens naquina da louça, mas as susas caracteristicas

de filtração não se alteram.

Filtro de carvão activo (só para a versão filtrante)

Fig. 5

A saturação do FILTER de carvão atrvilho verifica-se às um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

NÃO pode ser lavado ou regenerado.

Substituicao das lampadas

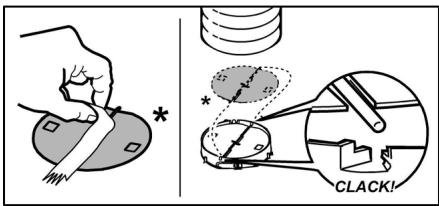

Fig. 7

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Tirar a greilha de aspiração para ter acesso à zona das lampadas.

Substitui r a lampada danificada.

Utilizar apenas lampadas LED de 3W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1d").

Se a iluminação não funciona, verifique se as lampadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.

Como opção, sera fornecida uma Válvula de Anti-Returno dos Fumos para ser instalada. Se as condições de instalação o exigirem (se, por exemplo, não existir qualquer proteçao contra a passagem acidental do ar de fora para dentro),,inserir a válvula no alojamento previsto que se encontrar no interior da Ligação de Saida do Ar antes de instalar o tubo de exaustão.
