ERA C - Kjøkkenvifte ELICA - Gratis bruksanvisning og manual

Produkttype	Avtrekkshette
Merke	ELICA
Modell	ERA C
Bruksversjon	Avtrekk (utvendig avtrekk) eller resirkulering (innvendig resirkulering)
Strømforsyning	I henhold til typeskiltet (220-240 V / 50-60 Hz typisk)
Sugekraft	3 hastigheter: minimum, medium, maksimum
Belysning	LED-pære 3W-E14 (maks)
Kontrolltype	Kontrollpanel med knapper: AV/PÅ lys, AV motor, hastighetsvalg
Fettfilter	Metallisk, kan vaskes månedlig for hånd eller i oppvaskmaskin (skånsom syklus)
Kullfilter	For resirkuleringsversjon, skiftes maksimalt hver 4. måned (kan ikke vaskes)
Minste avstand fra komfyr	50 cm for elektriske komfyrer, 65 cm for gass eller blandet
Materiale	Rustfritt stål / malt (ikke spesifisert)
Sikkerhetsstandarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Ytelsesstandarder	EN/IEC 61591, EN/IEC 60704, ISO 3741
EMC-kompatibilitet	EN 55014-1, EN 55014-2, EN/IEC 61000
Vedlikehold	Utvendig rengjøring med fuktig klut og nøytralt vaskemiddel; ikke bruk alkohol eller skuremidler
Spesifikasjoner	Valgfri tilbakeslagsventil for røyk; bruk i avtrekks- eller resirkuleringsmodus

Ofte stilte spørsmål - ERA C ELICA

Hva er minste avstand mellom hette og komfyr?

For elektriske komfyrer er minste avstand 50 cm; for gass- eller blandingskomfyrer er den 65 cm. Hvis komfyrinstruksjonene angir en større avstand, følg dem.

Hvordan rengjør jeg fettfilteret?

Metallfettfilteret skal rengjøres en gang i måneden. Bruk milde vaskemidler, for hånd eller i oppvaskmaskin ved lav temperatur og hurtigprogram. Hyppig vask kan misfarge filteret, men påvirker ikke ytelsen.

Når må jeg bytte kullfilter?

Aktivkullfilteret (brukt i resirkuleringsversjon) må skiftes etter maksimalt 4 måneder. Det kan ikke vaskes eller regenereres.

Hvordan skifter jeg pæren på hetten?

Koble først apparatet fra strømmen. Sørg for at pæren er kald. Fjern sugegitteret, og bytt den defekte pæren med en LED-pære på maks 3W-E14. Se bruksanvisningen for flere detaljer.

Kan jeg bruke hetten uten filter eller gitter?

Nei, bruk aldri hetten uten at gitteret er riktig montert. Unnlatelse kan føre til risiko for elektrisk støt eller brann.

Hvordan setter jeg hetten i resirkuleringsmodus?

Hetten er designet for å fungere som avtrekk (utvendig avtrekk) eller resirkulering (innvendig resirkulering). For resirkuleringsmodus, installer et aktivkullfilter (medfølger ikke alle modeller) og følg monteringsanvisningen.

Hva gjør jeg hvis hetten ikke slår seg på?

Kontroller først at pæren er riktig satt inn. Hvis lyset fortsatt ikke fungerer, sjekk strømforsyningen og sikringsbryteren. Hvis problemet vedvarer, kontakt kundeservice.

Kan barn bruke hetten?

Dette apparatet kan brukes av barn fra 8 år under tilsyn. Barn skal ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Hvordan redusere hetens miljøpåvirkning?

Bruk minimumshastigheten under matlaging og la den gå noen minutter etter. Bruk høye hastigheter kun ved sterk damp. Skift kullfiltre regelmessig og rengjør fettfiltre for å opprettholde effektiviteten.

Kan jeg flambere mat under hetten?

Nei, flamber aldri mat under hetten. Åpne flammer kan skade filtrene og forårsake brann. Vær forsiktig ved frityrsteking for å unngå at overopphetet olje tar fyr.

BRUKSANVISNING ERA C ELICA

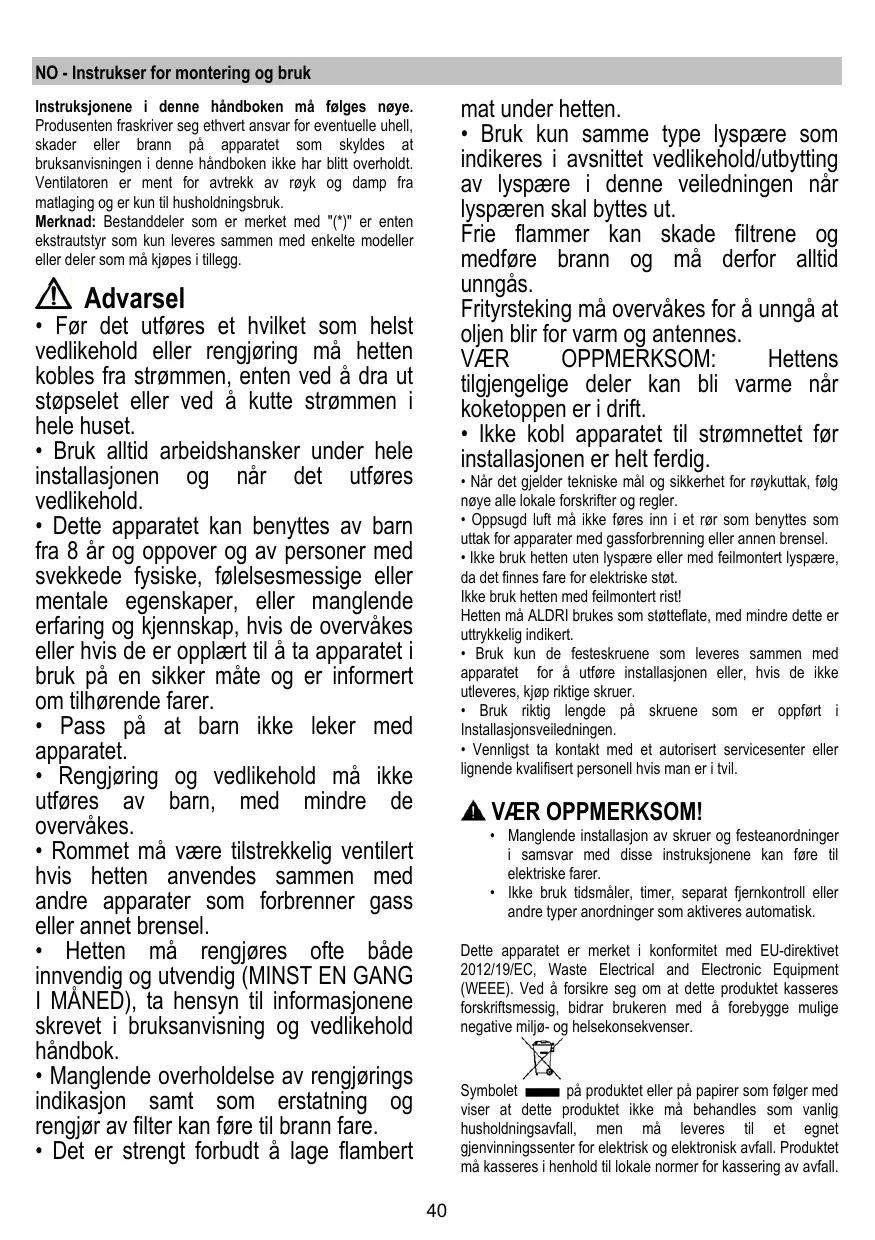

NO Instrukser for montering og bruk

Instruksjonene i/DDne handboken ma fOges noye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader ellbrann pa apparatuset som skyldes at braunsanvisingen i donne handboken icke har blitt overholdt. Ventilatoren er ment for avtrekk av rOyk og damp fra matlaging og er kun til husholdningsbruk.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøringffa hetten kobles fra strømmen, enten ved a dra ut stopselet aller ved a kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsemsgisse eller mentale egenskaper, eller manglende erfaring og kjennskap, his de overvåkes eller his de er opplært til á ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.
  Pass pata barn icke leker med apparatet.
• Rengjøring og vedlikehold på ikke utføres av barn, medindre de overvåkes.
• Rommet på vår tilstrekkelig ventiliert hvis hetten anvendes sammen med andre apparater som forbrenner gass aller annet brensel.
• Hetten på rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet i braksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan.fore til brann fare.
• Det er strengt forbudt à lage flambert

mat under hetten.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking må overvåkes for a unnga at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.
  Nar det gjelder tekniske mal og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.
• Oppsugd luft ma参加会议 inn i et ror som benyttes som attak for apparater med gassforbrenning ellen annen brensel.
• Ikke bruk hetten uten lyspaere eller med feilmontert lyspaere, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert ris!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen aller, hvis de/DDke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.
  Vennligst ta Kontakt med et autorisert servicesenter aller lignende kualifisert personell hvis man er i tvil.

A VÆR OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan.fore til elektriske farer.
• Ikke bruk tidsmålær, timer, separat fjernkontroll erler andre typ er anordninger som aktiveres automatisk.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).Ved a forsikre seg om at ditte produit kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljo- og helsekonsekvenser.

Symbolet – på produitet eller på papirer som følgert med viser at dette produitet ikke maybehandles som vanlig hushholdningsavfall, men违法犯罪 and the gjenvinningsenter for elektrisk og elektronisk avfall. Produktet违法犯罪 and the

For videre informasjon om behandling, gjenvinning og resirkulering av dette produkt kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall aller butikken hvor du kjopte produkt.

Apparatet er uformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetik kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhetten pa minimum hastiget nár du starter matlagingen og la den holdes i gang i noen minutter etter at matlagingen er fertig. Øk hastigeten kun ved store mengder røyk og damp og bruk boost-hastigkeit(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er nødvidig for a oppretholde optimal effektivitet for odørreduksjon. Rengjør fettfilter nár det er nødvidig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter pa kanalsystemet som er angitt i dette brauksanvisningen for a optimalisere effektivitet og minimere støy.

Bruksmåte

Ventatoren er laget fora brukes med direkte avtrekk der

avtrekksluften fores ut i friluft , aller med resirkulering av avtrekksluften

Installasjon

Minimumsavstanden mellom koketoppen og undersiden av kjkkenventilatoren ma icke vare pa mindre enn 50cm nar det gelder elektriske cokeplater og 65cm nar det gelder gassbluss og kombinerte koketopper.

Dersom bruksanvisningen for et gasskoakeparat opererer med en større avstand, maijke overholds.

Nettspenningen mä vare i samsvar med den elektriske spenneningen som angis på typeskittet innate i ventilatoren. Hvis det følg er med stapsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til geldende normer. Stikkkontaken mä varelett tilgengelig ogsa etter installasjonen. Hvis det ikke følg er med stapsel (direkte kobling til strømnettet), eller stikkontaken selv etter installasjonen ikke erlett tilgengelig, mæ man sette på en godkjent topolet bryter som garanterer fullstendig frakoblig fra strømnettet i sitausjonene som oppstár i kategorien overspenning III, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens stromkrets til stromnettet og fastslar at alt fungerer correkt, ma man alltid kontrollere at stramledningen er korrekt montert.

Funksjon

Viften er utstyr med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrollere cokeomrads LTS.

a. Lys ON/OFF
b.Motorer OFF
c. - d. - e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.).

Vedlikethold

Til rengjöring skal det KUN benytes en klut fuktet med et noytralt rengjöringsmiddel. VERKTÖY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJÖRING!

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Fettfilteret

Fig. 1-7

Fettfilteret mä rengjøres en gang i帽子en uten bruk av aggressive rengjøringsmidler, for hand aller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetfilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

Kullfilteret ma skiftes ut hvr 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes aller benyttes om igjen

Utskifting av lyspaerer

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspaeren er kald for du tar i den.

Ta vekk gitteret for a apne lamperommet.

Shift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterigere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

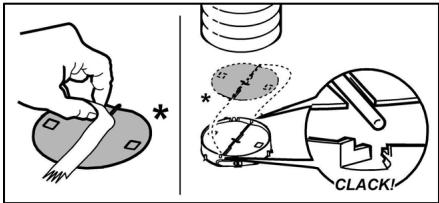

BARE i noenprodukter:

Som ekstrautstyf følgter det med en tilbakeslagsventil for røyk. Dersom installasjonsforholdene skulle gjore det nødvendig Å bruke denen (f.

eks. om det mangler beskyttelse mot utilsiktet innsig av luft somkommen utenifra), montere ventilen på den dertil beregnede plasseninne i koblingen for luftutslipp foor utslippsroret for royk installeres.

Fig.7

Produktet er designet, testet og produceret i henhold til:

Stikkontakten skal ogsa vare let tilgengelig after
