Produkttyp	Dunstabzugshaube
Marke	ELICA
Modell	ERA C
Verwendung	Ablufthaube (Außenluftführung) oder Umlufthaube (Innenraumrückführung)
Stromversorgung	Gemäß Typenschild (220-240 V / 50-60 Hz typisch)
Saugleistung	3 Stufen: niedrig, mittel, hoch
Beleuchtung	LED-Lampe 3W-E14 (max.)
Bedienungsart	Bedienfeld mit Tasten: Licht EIN/AUS, Motor AUS, Geschwindigkeitsauswahl
Fettfilter	Metall, monatlich von Hand oder in der Spülmaschine (Schonprogramm) waschbar
Aktivkohlefilter	Für Umluftbetrieb, max. alle 4 Monate austauschen (nicht waschbar)
Mindestabstand zum Kochfeld	50 cm bei Elektroherden, 65 cm bei Gas- oder Kombiherden
Material	Edelstahl / lackiert (nicht näher bezeichnet)
Sicherheitsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 62233
Leistungsnormen	EN/IEC 61591, EN/IEC 60704, ISO 3741
CEM-Verträglichkeit	EN 55014-1, EN 55014-2, EN/IEC 61000
Wartung	Außenreinigung mit feuchtem Tuch und mildem Reinigungsmittel; keinen Alkohol oder Scheuermittel verwenden
Besonderheiten	Rückschlagklappe optional; Verwendung als Abluft- oder Umlufthaube

Häufig gestellte Fragen - ERA C ELICA

Wie groß muss der Mindestabstand zwischen Dunstabzugshaube und Kochfeld sein?

Bei Elektroherden beträgt der Mindestabstand 50 cm; bei Gas- oder Kombiherden 65 cm. Wenn die Anleitung des Kochfelds einen größeren Abstand vorschreibt, befolgen Sie diese.

Wie reinige ich den Fettfilter?

Der Metall-Fettfilter sollte einmal im Monat gereinigt werden. Verwenden Sie milde Reinigungsmittel, von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Häufiges Waschen kann den Filter verfärben, beeinträchtigt jedoch nicht die Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter (für Umluftbetrieb) muss nach maximal 4 Monaten ausgetauscht werden. Er kann nicht gereinigt oder regeneriert werden.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie das Gerät zuerst vom Stromnetz. Stellen Sie sicher, dass die Lampe kalt ist. Entfernen Sie das Ansauggitter und ersetzen Sie die defekte Lampe durch eine LED-Lampe mit maximal 3W-E14. Weitere Details finden Sie in der Bedienungsanleitung.

Kann ich die Dunstabzugshaube ohne Filter oder Gitter verwenden?

Nein, verwenden Sie die Dunstabzugshaube niemals ohne korrekt montiertes Gitter. Andernfalls besteht Stromschlag- oder Brandgefahr.

Wie stelle ich die Haube auf Umluftbetrieb um?

Die Dunstabzugshaube kann als Ablufthaube (Außenluftführung) oder als Umlufthaube (Innenraumrückführung) betrieben werden. Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter (nicht bei allen Modellen im Lieferumfang) und befolgen Sie die Montageanleitung.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst, ob die Lampe richtig eingesetzt ist. Wenn die Beleuchtung immer noch nicht funktioniert, prüfen Sie die Stromversorgung und den Sicherungsschalter. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Dürfen Kinder die Dunstabzugshaube benutzen?

Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

Wie kann ich die Umweltbelastung der Dunstabzugshaube reduzieren?

Verwenden Sie beim Kochen die niedrigste Stufe und lassen Sie sie noch einige Minuten nachlaufen. Hohe Stufen nur bei starker Dampfbildung verwenden. Ersetzen Sie die Aktivkohlefilter regelmäßig und reinigen Sie die Fettfilter, um die Effizienz zu erhalten.

Kann ich unter der Dunstabzugshaube flambieren?

Nein, flambieren Sie niemals Speisen unter der Dunstabzugshaube. Offene Flammen können die Filter beschädigen und einen Brand verursachen. Seien Sie vorsichtig beim Frittieren, um zu verhindern, dass überhitztes Öl Feuer fängt.

BEDIENUNGSANLEITUNG ERA C ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dümpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehor, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker hersauszieht bzw. den Hauptschalter ausschaltet.
  Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie bereits beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  Die Dunstabzugshaube muss regelmäßig voninnen und auBen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen den Anweisungen zur Wartung befolgt

werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube heiwer den.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp.
• Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst

oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltruhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie theseis Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie these gesät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieser Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und setzen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren

und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 50 cm im Fall von elektrischen Kochfeldern und 65 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprchende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

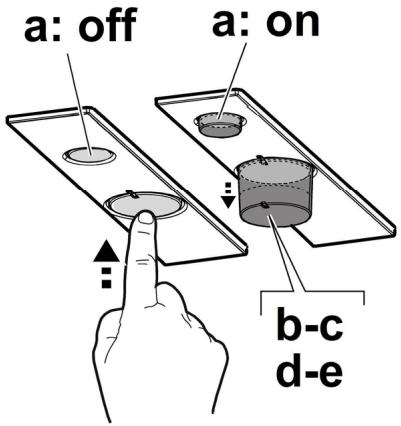

Betrieb

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfungtion
c. -d. -e. geringe (c.), mittlere (d.), hochste (e.) Saugstärke.

Wartung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 1-7

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spulmaschine abfärben, was seine Filtertermmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 5

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Abb.7

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekührt sind.

Das Ansauggitter entfern, um Zugriff auf die Lempchen zu besteht.

Die beschädigte Lampe auswechseln.

Verwenden Sie nur max. 3W-E14 LED-Lampen. Für detailiertere Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1d") im Anhang nachsehen.

Sollte die Beleuchting nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst verwet.

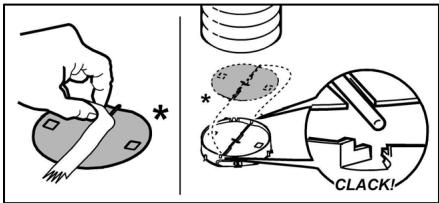

NUR bei einigen Produkten:

Als optionales Zubehörteil wird eine Rückschlagklappe, die installiert werden kann, mitgeliefert. Wenn die Installationsbedingungen ihren Einbau notwendig machen (z. B. wenn kein Schutz gegen Zugluft, die von draußen hereindringt, vorhanden ist), setzen Sie die Rückschlagklappe in das Rohranschlussstück für den Luftausgang ein, bevor Sie den Rauchabzug installieren.
