KULLANIM KILAVUZU AQiX Collomix

TR Orijinal işletim kılavuzunun Su dozajlama cihazı

Collomix 1 2 m1 RT300 80.0 m2 + - + - 7 6 3 4 5 Collomix 10 9 8 n 00,0 n 1 11 + - 12

DE

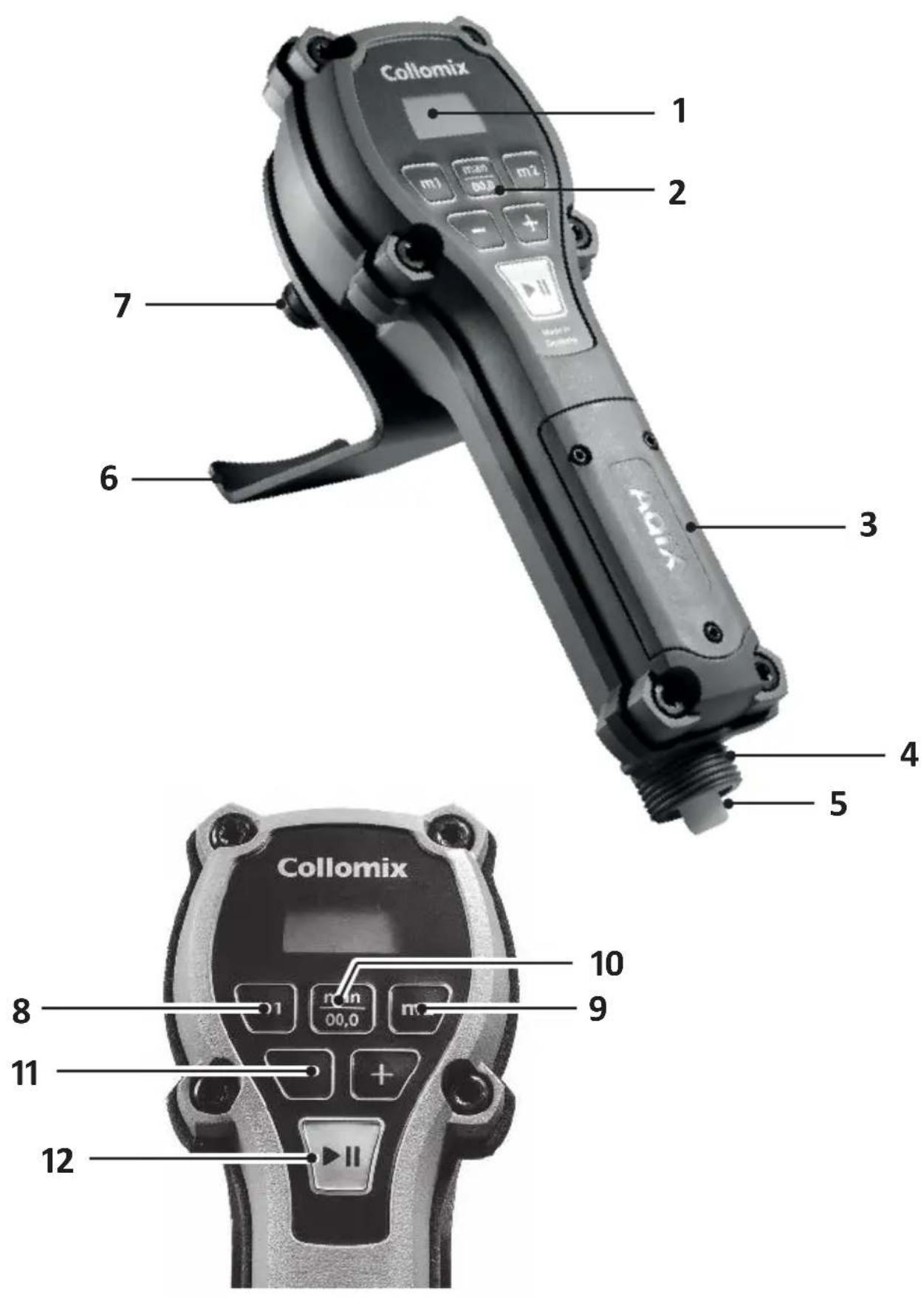

Bedienelemente

1 Gösterge ekranı
2 Tuş alanı
3 Pil bölmesi
4 Hortum bağlantı si için bağlantı dişlisi 3/4"
5 Elek elemanı
6 Tutma kolu
7 Su çıkışı
8 Miktar 1 için depo
9 Miktar 2 için depo
10 Manuel dozaj/sifi rlama
11 Miktar ayarı + / -
12 Başlatma tuşu / mola

AQiX su dozajlama cihazını yeni satın aldınız. İşlevselliği sağlamak için lütf en dikkatli kullanım. Bu kılavuzda cihazı nasıl kullanacağınıza dair önemli ve yardımcı bilgiler bulunmaktadır, kılavuzu tamamen okuyun.

Meti ndeki numaralar 2. sayfadaki genel bakış ile ilgilidir.

Teknik veriler

Ölçülebilir su miktarı:	1 - 99 litre
Min. / maks. işleti m basıncı	2 - 6 bar
Cihazın işleti m sıcaklığı	+ 5°C - + 50°C
Akış maddesi	Temiz tatlı su
Akış hızı min - max	10 l/dak - 25 l/dak
Maks. su sıcaklığı	+ 40°C
Doğruluk	1 - 3 litre ± 60 ml>3 l ± 2%
IP koruma sınıfı	IP 64
Piller	2 x AA/IEC LR6 1,5 V
Ağırlık	688 gram

Amacina uygun

Collomix su dozajlama cihazı AQiX, uzman veya eğitimli personelin şanti yede hassas su ekleme, inşaat kimyası ürünlerini karıştı rma (harç, sıva, şap, beton, yapıştı rıcı, macun ve benzeri ürünler) işlemi için kullanması amacıyla tasarlanmıştır r.

Su miktarının doğru dozajlanması için kullanılır.

Su dozajlama cihazı sadece 40°C'ye kadar su sıcaklığına sahip temiz tatlı su ile kullanılabilir.

Collomix su dozajlama cihazı endüstriyel kullanım için ta-sarlanmamıştı r.

Tuzlu su, kimyasallar, gıda maddeleri, alkollü içecekler, kolay yanıcı ve patlayıcı maddeler ya da basınçlı hava ile bağlantı İ bir kullanıma izin verilmez. Bu maddelerin kullanımı cihazı tahrip edebilir.

İşleti m sıcaklığı + 5°C ila + 50°C arasında olmalıdır. Cihazı uzun süre güneşe maruz bırakmayın.

Cihazın kusursuz bir şekilde çalışması için hatt aki su basıncı min. 2 ve maks. 6 bar arasında olmalıdır.

Bu cihazın kalibre edilmiş bir ölçüm cihazı olmadığını lütf en dikkate alın. Sapmaların nedeni su basıncı vb. gibi faktörler olabilir.

Güvenlik bilgileri

UYARI: Tüm güvenlik bilgilerini ve talimatları un. Güvenlik bilgilerine ve talimatlara uyulmaması anmalara veya cihazda hasarlara neden olabilir.

Bu kılavuzu gelecekte başvurmak için muhafaza edin.

Cihaz sadece kullanım kılavuzunu ve iş güvenliği ve kaza önleme ile ilgili geçerli talimatları bilen kişiler tarafından kullanılmalıdır.

Bu ürün güvenlik sebeplerinden dolayı çocuklar ve 16 yaşından küçükler veya bu işleti m kılavuzunu bilmeyen kişiler tarafı ndan kullanılmamalıdır.

Fiziksel ve zihinsel yetenekleri sınırlı olan kişiler ürünü ancak yetkili bir kişi tarafı ndan denetleniyor veya talimat verilmiş ise kullanabilir.

Ürünle oynamadıklarından emin olmak için çocuklar denetlenmelidir.

Yorgun ya da hastaysanız veya alkol, uyuşturucu ya da ilaç etkisi altı ndaysanız ürünü kesinlikle kullanmayın.

DİKKAT!

Don tehlikesinde kullanmayın. Donan su cihazı tahrip eder. Giriş hortumu bağlantı sını sadece öngörülen bağlantı ya takın, su çıkışına değil!

Sadece 34 " dişlili uygun hortum bağlantı lari ile kullanım için uygundur.

Çekme yüklerini önleyin: Bağlı hortumdan çekmeyin.

Montaj / işletme alma

Su dozajlama cihazı AQiX fabrikada "litre" birimlerine ayarlanmıştır.

Cihaz piyasada bulunan ½" hortum bağlantısı ile teslim edilir. Bu bağlantı sökülebilir ve başka bir vana bağlantısı, örn. bayonet kilidi ile değiştirilebilir.

Piyasada bulunan 1/2" ya da 3/4" hortum bağlantı hortum kuplajları hızlı kilit yada bayonet kilidi olarak kullanılabilir.

Su hortumunu dozajlama cihazına bağlayın. Su hortumu basınç altında olmamalıdır.

Hortumu sadece hortum kuplajı ile bağlayın. Su çıkışına (7) hortum bağlanmamalıdır.

ÖNEMLİ: Hava tahliyesi

Su hortumuna yapılan her yeni bağlantı sonrasında ilk olarak havanın cihazdan çıkması sağlanmalıdır.

• Çalıştırmak için (12) "BAŞLAT/MOLA" tuşuna basın.
• "0,00 - Man." tuşu (10) ile göstergeyi "0" değerine ayarlayın.
• Su sorunsuz bir şekilde akana kadar "BAŞLAT/MOLA" tuşunu (12) basılı tutun.

işletim

Cihazın çalıştırılması:

Su dozajlama cihazı AQiX "BAŞLAT/MOLA" tuşu (12) ile çalıştırılır. Ekranda ilk olarak birim ve ardından ayarlanan son miktar gösterilir.

Dozajlama miktarının ayarlanması

Dozajlama miktarını "+" ve "-" tuşları (11) ile ayarlayın. Su miktarı 0,1 litrelik adımlar halinde ayarlanabilir. Hızlı sayım için tuşu basılı tutun.

Dozajlama işleminin başlatılması:

Dozajlama işlemini başlatmak için "BAŞLAT/MOLA" tuşuna (12) basın.

Dozajlama işlemini duraklatabilirsiniz. "BAŞLAT/MOLA" tuşuna basın. Tekrar bastığınızda dozajlama işlemine durakladığı yerden devam edilir.

Bir dozajlama miktarının kaydedilmesi

Sık kullanılan dozajlama miktarları (8+9) "M1" / "M2" tuşuna kaydedilebilir. İstediğiniz miktar değerini "+" ve "-" tuşu ile ayarlayın. Ardından ekranda değer yanıp sönene kadar "M1" / "M2" tuşunu 2 saniye basılı tutun. Kayıtlı değeri açmak için "M1"/"M2" tuşuna basın, değer ekranda gösterilir

Manuel dozaj:

"Man/0.00" tuşuna basın (10). Ardından "BAŞLAT/MOLA" (12) tuşuna basın. Tuşu basılı tuttuğunuz sürece su akar. Çıkan su miktarı ekranda gösterilir.

Ölçü biriminin değiştirilmesi:

Su dozajlama cihazı üç farklı ölçü birimi ile kullanılabilir: Litre, Quarts ve US-Galons.

Değiştirmek için ekranda 0__ gösterilene kadar "Man/0,00" tuşunu 5 saniye basılı tutun. "+" ve "-" ile ilgili ölçü birimi için istediğiniz sayıyı ayarlayın. Her basamak hanesini "BAŞLAT/MOLA" tuşu ile onaylayın. Son olarak 2 defa Play tuşuna basın. Cihaz kapanıp modunu değiştirir.

Değer 100 = Litre | 200 = Quarts | 300 = Galons

Dozajlama işlemi için cihazı elinizde tutabilir ya da karıştırma kovasına ya da mikserin karıştırma haznesine asabilirsiniz.

Cihaz su çıkışı (7) ve tutma kolu (6) arasına asılır

işleti m dışına alma

Su girişinin su vanasından kapatı İması.

Cihazın tamamen boşaltı İması, "BAŞLAT/MOLA" tuşuna basın.

Su hortumunun sökülmesi. AQiX'i sallayın.

Ürün çocukların erişemeyeceği bir yerde muhafaza edilmelidir.

Su dozajlama cihazını kuru, kapalı ve don tehlikesine karşı emniyetli ve hatt a birlikte teslim edilen çantasında muhafaza edin.

Akım beslemesi

Cihaz iki AA pili ile işleti lir.

İşlev güvenliği sebeplerinden dolayı sadece 2 x AA/ IEC LR6 1,5V akü (Alkali Mangan) kullanılabilir.

ÖNEMLİ!

Cihaz tekrar şarj edilebilir AA pilleri ile işleti Imemelidir.

Tasfiye - AB YT 2002/96/AT uyarınca

Elektrikli ürünler ev çöpü ile tasfiye edilmemelidir.

Cihaz, piller ve ambalajlar çevreye zarar vermeyecek şekilde geri dönüştürülmelidir.

ÖNEMLİ! Ürünü, yerel geri dönüşüm toplama noktanzdan tasfiye edin

Pillerin tasfiye işlemi:

Biten pilleri satış noktalarına geri verin ya da belediye tasfiye noktalarından tasfiye edin. Pilleri sadece şarji bitmiş durumda tasfiye edin.

Garanti

Üretici, teslimat koşulları çerçevesinde yasal/ülkeye özgü kurallar uyarınca hizmet verir. Garanti durumunda lütfen faturayı veya teslimat belgesini ekleyin.

Uygunsuzluk durumunda cihazı bize göndermenizi rica ediyoruz. Şikayetler ancak cihaz sökülmemiş durumda Collomix servisine gönderilirse kabul edilir.

Normal aşınma, aşırı yüklenme, tekniğine uygunsuz işlem, uygunsuz aksesuar veya yetersiz bakım nedeniyle meydana gelen hasarlar garanti kapsamına dahil değildir.

Üçüncü şahıslar tarafından gerçekleştirilen onarımlar bizi her tür garanti sorumluluğundan muaf tutar.

Makine üzerinde bizimle görüşülmeden yapılan yapısal veya işlevler değişiklikler garanti hizmetinin veya uygunluk beyanının sona ermesine neden olabilir.

Servis adresi

Onarım durumunda, lütf en satı cınıza veya ülke distribütörünüze başvurun. Bunu web sitemizden öğrenebilirsiniz. www.collomix.com

Uygunluk beyani

Tek sorumluluğumuz altında bu ürünün aşağıdaki normlar veya normatif ürünler ile uyumlu olduğunu beyan ediyoruz: 2014/30/AB, 2011/65/AB (RoHS) yönetmeliğinin kuralları uyarınca EN 61000-6-3:2011.

Teknik belgeleri şuradan talep edin:

Collomix GmbH

Teknik gelişim dep.

Daimlerstr. 9, 85080 Gaimersheim, Almanya

Koruyucu bakım ve bakım

Cihaz temizliği: Cihazı temiz	tutun ve kaba kirleri hemen giderin.Cihazı nemli bir bez ve hafif bir temizlik maddesi (sabun) ile temizleyin. Çözelti maddesi içeren temizleyiciler kullanmayın.
Pil değişimi: Pilleri değiştirmek için pil bölmesinin (3) kapağını tornavida ile açın.	Eski pilleri çıkarın.Yeni pilleri (AA) pil bölmesindeki işaret uyarınca yerleştirin.Lastik contayı kapaktan çıkarıp temizleyin. Bu sırada conta hasar görmemelidir. Contayı silikon gres ile yağlamayı öneriyoruz. Lastik contayı tekrar kapağın yivine doğru bir şekilde yerleştirin. Kapağı tekrar vidalamadan önce lastik contanın ezilmemesine dikkat edin. Doğru oturmayan bir contayı, kapağın paralel boşluğundan fark edebilirsiniz.Kapağı eşit bir şekilde oturtup tekrar 3 kat vidalayın.Yanlış yerleştirilen contalar cihaz sızdırmazlığına zarar verebilir. Hasar görmüş contaları kullanmaya devam etmeyin.
Hortum bağlantısının değiştirilmesi:	Saat yönü tersine çevirerek sökün.Yeni hortum kuplajını conta ile dişliye oturtup saat yönünde sıkın.
Elek temizliği:	Su girişinde (5), daha büyük partikülleri besleme suyunda tutan bir partikül eleği vardır.Eleğin zaman zaman temizlenmesi tavsiye edilir.Hortum bağlantısını yukarıda açıklandığı gibi sökün.Kombi pense ile eleği çıkıntılı elek kulağından kavrayıp dışarı çekin.Eleği akan su altında temizleyip tekrar yerleştirin.Hortum bağlantısını tekrar takın.
Durulama:	Su çıkışı (7) önünde de bir elek vardır. Su miktarı belirgin bir şekilde azalışa temizlenmelidir.Bunun için hortum, su çıkışına bağlanmalıdır. Aynı zamanda su girişindeki (5) ikinci elek çıkarılmış olmalıdır (bkz. yukarı). Tortuları gidermek için cihazı durulayın.Ardından hortumu söküp eleği su girişine tekrar yerleştirin.
Su filtresi: AQiX’e su sağlamak için bir ön filtre kullanılması tavsiye edilir.(gözenek boyutu 0,08 - 0,1 mm)

Arızalar - hata giderme

Ekrandaki gösterge Açıklama Yardım
		Ekran alanındaki PİL göstergesi pilin bittiğini gösteriyor
		Dairesel çizgi göstergesi cihazda su olmadığını gösteriyor
		“BAŞLAT/MOLA” tuşuna basıldıktan sonra ekranda gösterge yok
