KULLANIM KILAVUZU WP/E PROXXON

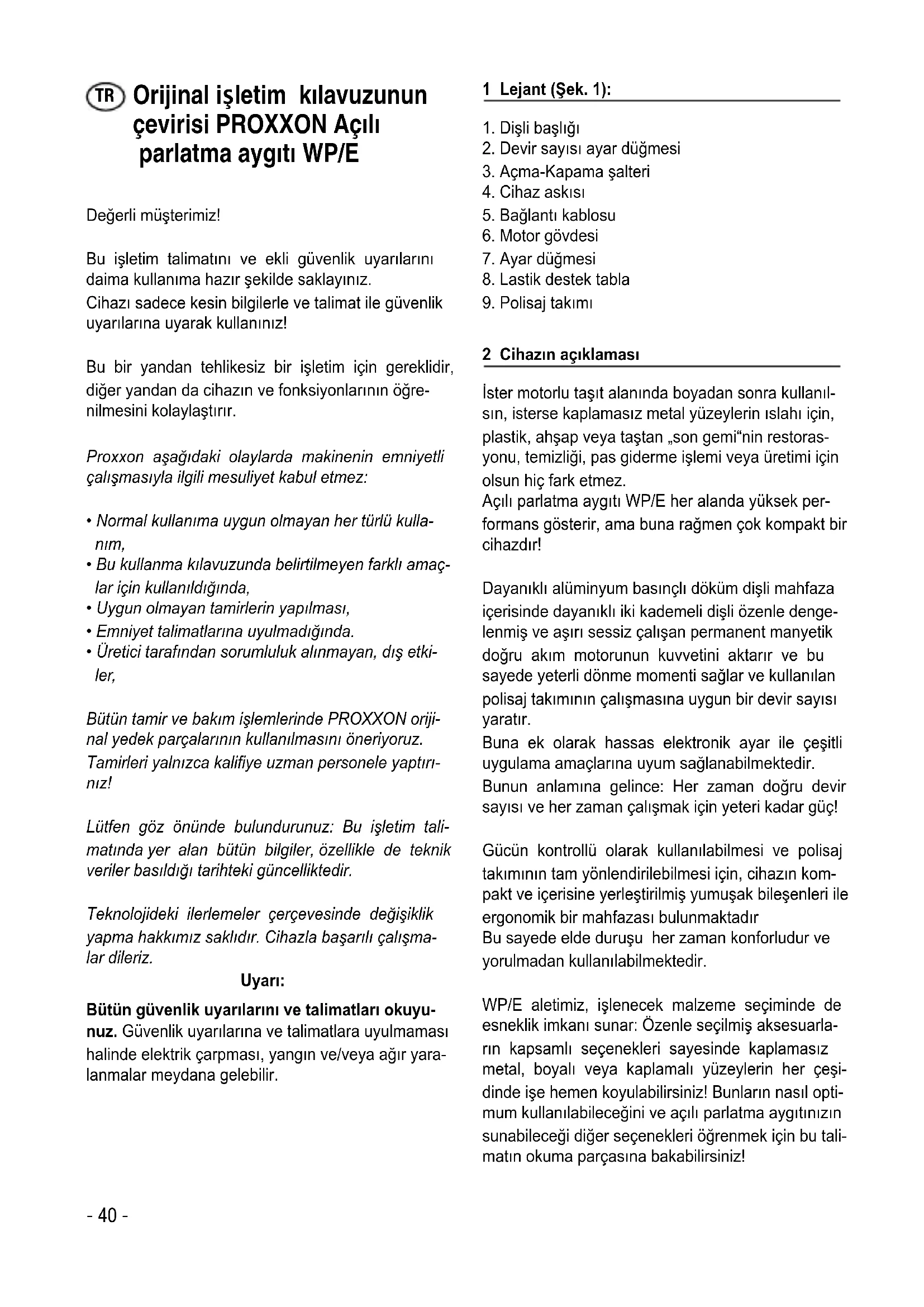

Datum: 26. 2. 2014 Dipl.-Ing. Jörg Wagner PROXXON S.A. Osoba pověřená sestavením technické doku- mentace je shodná s podepsanou osobou.- 40 - Orijinal işletim kılavuzunun çevirisi PROXXON Açılı parlatma aygıtı WP/E Değerli müşterimiz! Bu işletim talimatını ve ekli güvenlik uyarılarını daima kullanıma hazır şekilde saklayınız. Cihazı sadece kesin bilgilerle ve talimat ile güvenlik uyarılarına uyarak kullanınız! Bu bir yandan tehlikesiz bir işletim için gereklidir, diğer yandan da cihazın ve fonksiyonlarının öğre- nilmesini kolaylaştırır. Proxxon aşağıdaki olaylarda makinenin emniyetli çalışmasıyla ilgili mesuliyet kabul etmez:

• Normal kullanıma uygun olmayan her türlü kulla- nım,

• Bu kullanma kılavuzunda belirtilmeyen farklı amaç- lar için kullanıldığında,

• Uygun olmayan tamirlerin yapılması,

• Emniyet talimatlarına uyulmadığında.

• Üretici tarafından sorumluluk alınmayan, dış etki- ler, Bütün tamir ve bakım işlemlerinde PROXXON oriji- nal yedek parçalarının kullanılmasını öneriyoruz. Tamirleri yalnızca kalifiye uzman personele yaptırı- nız! Lütfen göz önünde bulundurunuz: Bu işletim tali- matında yer alan bütün bilgiler, özellikle de teknik veriler basıldığı tarihteki güncelliktedir. Teknolojideki ilerlemeler çerçevesinde değişiklik yapma hakkımız saklıdır. Cihazla başarılı çalışma- lar dileriz. Uyarı: Bütün güvenlik uyarılarını ve talimatları okuyu- nuz. Güvenlik uyarılarına ve talimatlara uyulmaması halinde elektrik çarpması, yangın ve/veya ağır yara- lanmalar meydana gelebilir. 1 Lejant (Şek. 1):

2. Devir sayısı ayar düğmesi

3. Açma-Kapama şalteri

2 Cihazın açıklaması İster motorlu taşıt alanında boyadan sonra kullanıl- sın, isterse kaplamasız metal yüzeylerin ıslahı için, plastik, ahşap veya taştan „son gemi“nin restoras- yonu, temizliği, pas giderme işlemi veya üretimi için olsun hiç fark etmez. Açılı parlatma aygıtı WP/E her alanda yüksek per- formans gösterir, ama buna rağmen çok kompakt bir cihazdır! Dayanıklı alüminyum basınçlı döküm dişli mahfaza içerisinde dayanıklı iki kademeli dişli özenle denge- lenmiş ve aşırı sessiz çalışan permanent manyetik doğru akım motorunun kuvvetini aktarır ve bu sayede yeterli dönme momenti sağlar ve kullanılan polisaj takımının çalışmasına uygun bir devir sayısı yaratır. Buna ek olarak hassas elektronik ayar ile çeşitli uygulama amaçlarına uyum sağlanabilmektedir. Bunun anlamına gelince: Her zaman doğru devir sayısı ve her zaman çalışmak için yeteri kadar güç! Gücün kontrollü olarak kullanılabilmesi ve polisaj takımının tam yönlendirilebilmesi için, cihazın kom- pakt ve içerisine yerleştirilmiş yumuşak bileşenleri ile ergonomik bir mahfazası bulunmaktadır Bu sayede elde duruşu her zaman konforludur ve yorulmadan kullanılabilmektedir. WP/E aletimiz, işlenecek malzeme seçiminde de esneklik imkanı sunar: Özenle seçilmiş aksesuarla- rın kapsamlı seçenekleri sayesinde kaplamasız metal, boyalı veya kaplamalı yüzeylerin her çeşi- dinde işe hemen koyulabilirsiniz! Bunların nasıl opti- mum kullanılabileceğini ve açılı parlatma aygıtınızın sunabileceği diğer seçenekleri öğrenmek için bu tali- matın okuma parçasına bakabilirsiniz! TR- 41 - 3 Teslimat kapsamı:

adet Açılı parlatma aygıtı WP/E 1 adet İşletim talimatı ve güvenlik uyarıları 1 adet Velkro bağlantılı lastik destek tabla 1 adet Kuzu derisinden parlatma diski 1 adet Parlatma keçesi 12 adet Taşlama diski (K 2000) 75 ml Parlatma emülsiyonu 1 adet Mikrofiber bez 4 Teknik özellikler: Motor: Voltaj: 220 - 240 V, 50/60 Hz, ~ Güç: 100 Watt Makine: Uzunluk: yakl. 260 mm Ağırlık (bağlantı kablosu dahil): yaklaşık 880 gr. Mil devir sayısı: 800-2500 1/dak Maksimum parlatma takımı çapı: 50 mm Gürültü oluşumu: < 70 dB(A) Yalnızca kuru odalarda kullanınız Koruma Sınıfı II-Cihazı Lütfen bu elektrikli cihazı evsel atık olarak değerlendirmeyiniz! Lütfen kendi emniyetiniz için çalışırken kulaklık takınız! 5 Devreye alma Açılı parlatma aygıtınız WP/E teslim edildiği vazi- yette kullanıma hazırdır, parlatma takımlarının las- tik destek tabla üzerine takılması dışında başka özel devreye alma tedbirleri gerekli değildir. Lütfen çalışmadan önce cihazı ve parlatma aygıtla- rını gözle görülebilir hasar olup olmaması yönüyle kontrol ediniz! Daima güvenliğinize dikkat ediniz! Kompakt olmasına rağmen yine de açılı parlatma aygıtının WP/E bir elektrikli alet olduğunu unutma- yınız, ne de olsa belirli bir tehlike potansiyeline sahiptir. Cihazı kontrol ederken, temizlerken veya parlatma takımlarını değiştirirken daima elektrik fişi- nin çekik olmasından emin olunuz!

5.1 Velkro hızlı sabitleyici ile lastik destek tabla

(Şek. 2) Parlatma takımları 1, örneğin parlatma süngeri veya keçe disk, velkro hızlı sabitleyici 2 yardımıyla lastik destek tabla 3 üzerine sabitlenmektedir. Bu sayede parlatma takımlarının hızlı ve güvenli biçimde, çeşitli malzemelere veya işlem evrelerine uyarlamak için değiştirmek sorun olmaz. Bir parlatma takımı değiş- tirileceği zaman, sadece çekip çıkarınız ve istenileni üzerine bastırarak takınız! Açılı parlatma aygıtı WP/E’nin teslimat kapsamında aşağıdaki parlatma takımları yer almaktadır: Parlatılmış yüzeylerin son temizliği için WP/E ürününe bir de mikrofiber bez (Ürün Kodu 28678) eklenmiştir. 1 adet Parlatma süngeri (mavi=orta sert, Ürün Kodu 28662) Parlatma emülsiyonunun boyalı ve metal yüzeylere uygulan- ması ve ardından parlatılması için. Velkro hızlı sabitleyici ile Ø 50x25 mm. 1 adet Kuzu derisinden parlatma kılıfı (Ürün Kodu 28664) Kaliteli,sık kuzu derisinden çizilmeye karşı dayanıklı boyala- rın parlatılması için. Velkro hızlı sabitleyici ile. Ø 50 mm. 1 adet Parlatmak için keçe disk (Ürün Kodu 28666) Metalleri parlatmak için örn. paslanmaz çelik, pirinç ve bakır). Velkro hızlı sabitleyici ile

adet Süper ince taşlama diski (Ürün Kodu 28670) Silisyum karbitten. Boyaların son işlemleri için. Boya çıkıntı- larının ve toplanmalarının giderilmesi için. Velkro hızlı sabit- leyici ile. Ø 50 mm.- 42 - 6 Cihazla çalışma:

ikkat: Emniyetiniz için çalışırken bir koruyucu gözlük ve kulaklık takınız! Dikkat: Çalışırken daima iş parçasının emniyetli tutulmasına dikkat ediniz! Etrafta uçuşan iş parçasına ait parça- lar tehlike yaratabilir! Dikkat: Mil ayarı için ayar düğmesi asla cihaz açıkken çalış- tırılmamalıdır! Mekanik hasarlar görülebilir! Parça temizleme: Kirli bir parçanın parlatma işleminden önce temiz- lenmesi tabii ki kaçınılmaz! Bunun için zımpara kağıdı kullanmak faydalı olacaktır. Velkro katmanlı uygun taşlama kağıtlarını ürün seçeneklerimizin ara- sından seçebilirsiniz (www.proxxon.com). Parlatma: Uyarı: Parlatma takımının kusursuz bir durumda olduğun- dan ve aşınmamış yada hasar görmemiş olduğun- dan emin olunuz. Parlatma takımlarının aşınmış veya hasarlı olması durumunda parçalar kopabilir ve etrafa saçılabilir. Bunun sonucunda yaralanmalar görülebilir! Lütfen göz önünde bulundurunuz: Asla parlatma maddesi olmadan çalışmayınız! Par- latma etkisi için parlatma takımının mekanik etkile- rinin değil aksine çeşitli parlatma maddeleri içeri- sindeki etken maddelerinin belirleyici olduğunu unutmayınız! Bu sebeple emülsiyon, mum veya macun, hangi tür parlatma malzemesi seçilirse seçilsin, hedeflenen sonucu belirler: İşlenecek malzeme için ve ilgili işin ilerlemesi için doğru malzemenin seçilmesine dikkat ediniz. Açılı parlatma aygıtı WP/E’nin teslimat kapsamında bir tüp (75 ml) metal parlatma macunu eklenmiştir. Yetkili satıcılarda yedeği dışında her çeşit parlatma malzemesi bulunabilmektedir. Amaca uygun olması açısından parlatma maddesi ekli mavi parlatma süngeri kullanılarak sürülür. Bu işlem mümkün olduğu kadar düşük devir sayısıyla

erçekleştirilmelidir, böylece parlatma malzemesinin etrafa sıçraması önlenebilir. Parlatma malzemesi, parlatılacak yüzey üzerine dağıtıldıktan sonra parlatma işlemi ihtiyaca göre ekli polisaj keçe disk ile ve parlatma kılıfı ile devam etti- rilebilir. Prosedürün tamamı ihtiyaca göre istenilen sonuç elde edilinceye kadar tekrarlanmalıdır. Son olarak mikrofiber bez ile malzemedeki fazlalık parlatma malzemesi temizlenmelidir. 7 Açılı parlatma aygıtı WP/E için aksesuarlar Yukarıda tanıtılan tüm ürünler (cilamama macunu hariç) aksesuar olarak temin edilebilmektedir. 8 Temizlik ve Bakım: Cihaz büyük ölçüde bakımsızdır. Uzun bir kullanım ömrü için her kullanımdan sonra yumuşak bir bez veya fırça ile temizlemenizi tavsiye ederiz. Gövdenin dış temizliği ise yumuşak ve gerektiğinde nemli bir bezle yapılabilir. Bunun için yumuşak bir sabun veya uygun başka bir temizlik maddesi kul- lanılabilir. Plastik gövdeye zarar verebileceğinden dolayı çözelti veya alkol içeren temizlik maddeleri (örneğin benzin, temizlik alkolleri vb.) kullanmama- nızı tavsiye ederiz. Hiçbir koşulda cihaz içerisine herhangi bir sıvının girmemesine dikkat ediniz.

8.1 Lastik destek tablanın değiştirilmesi (Şek.3)

Uyarı: Aşağıdaki iş adımlarında cihazın elektrik fişinin çekil- diğine mutlaka dikkat ediniz! Dikkat: Aşınmış veya hasarlı bir lastik destek tabla derhal değiştirilmelidir! WP/E aygıtınızı hiçbir zaman bozuk bir lastik destek tabla veya bozuk parlatma takımı ile kullanmayınız. Kırılma ve yaralanma riski doğar. Yeni bir lastik destek tabla yetkili satıcıdan 28548 ürün koduyla temin edilebilir.

1. Ayar düğmesi 1’e dikkatlice basınız.

2. İçten altıköşeli bir anahtar ile tutma vidasını 2- 43 -

çözünüz ve çıkarınız. Dikkat: Milin birlikte biraz daha dönmesi mümkün, ta ki cihaz içerisindeki

yar düğmesi mil üzerinde doğru pozisyonunu “buluncaya” kadar. Bunu ayar düğmesinin bu noktada yerine tamamen yerleşmesinden anlar- sınız. Bu durumda mil bloke edilir.

3. Lastik destek tablayı 4 disk 3 ile çıkarınız.

4. Lastik destek tablayı 4 yerleştiriniz.

5. Vida 2 ve diski 3 yerleştiriniz.

6. Cıvatayı 2 iyice sıkınız.

9 Atığa ayırma: Lütfen cihazı normal ev çöpü ile birlikte atmayınız! Cihaz içerisinde geri dönüşümü mümkün parçalar vardır. Bu konuyla ilgili sorularınızı çöp toplama kuruluşuna veya diğer belediye kurumlarına yönel- tebilirsiniz. AT Uygunluk Belgesi İsim ve adres: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Ürün adı: Açılı parlatma aygıtı WP/E Ürün No: 28660 İşbu ürünün aşağıda yazılı direktifler ve standart belgelere uygun olduğunu, mesuliyeti tarafımıza ait olmak üzere beyan ederiz: AB Makine Direktifi 2006/42/AT
