KULLANIM KILAVUZU CS 35 MCCULLOCH

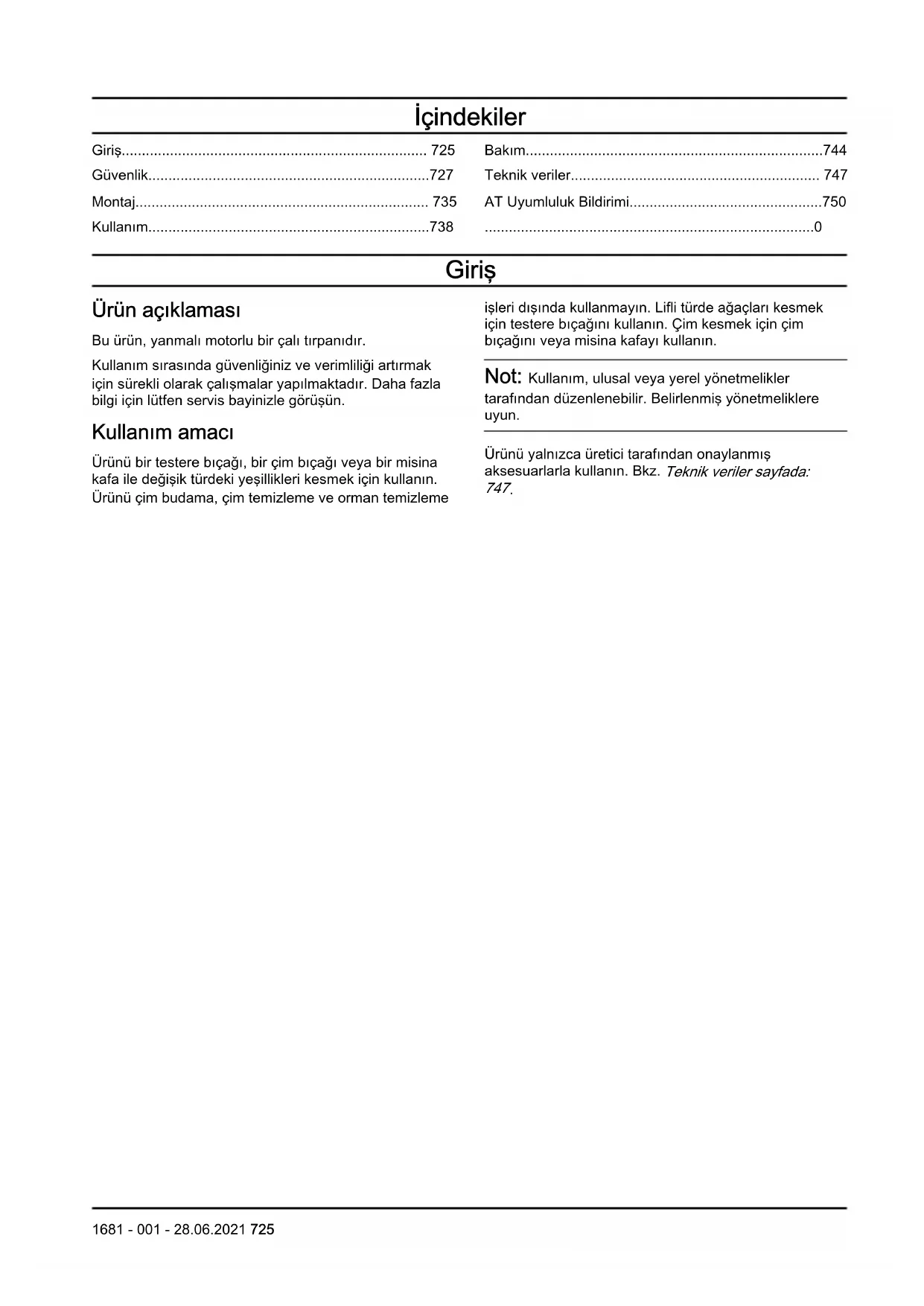

Giriş Ürün açıklaması Bu ürün, yanmalı motorlu bir çalı tırpanıdır. Kullanım sırasında güvenliğiniz ve verimliliği artırmak için sürekli olarak çalışmalar yapılmaktadır. Daha fazla bilgi için lütfen servis bayinizle görüşün. Kullanım amacı Ürünü bir testere bıçağı, bir çim bıçağı veya bir misina kafa ile değişik türdeki yeşillikleri kesmek için kullanın. Ürünü çim budama, çim temizleme ve orman temizleme işleri dışında kullanmayın. Lifli türde ağaçları kesmek için testere bıçağını kullanın. Çim kesmek için çim bıçağını veya misina kafayı kullanın. Not: Kullanım, ulusal veya yerel yönetmelikler tarafından düzenlenebilir. Belirlenmiş yönetmeliklere uyun. Ürünü yalnızca üretici tarafından onaylanmış aksesuarlarla kullanın. Bkz. Teknik veriler sayfada:

1. Bıçak (tüm pazarlarda mevcut değildir)

2. Gres doldurma kapağı, ayna dişli

4. Kesme ataşmanı siperliği

6. Durdurma anahtarı

18. Çalıştırma diski

19. Tutacak kelepçesi

20. Kullanım kılavuzu

21. Nakliye koruyucusu (tüm pazarlarda mevcut değildir)

23. Kilit pimi (alyan anahtarı olmayan ürünler için)

26. Yakıt pompası diyaframı haznesi

Ürün üzerindeki semboller UYARI! Bu ürün tehlikelidir. Ürün dikkatli ve doğru bir şekilde kullanılmazsa operatör veya yakındaki kimseler yaralanabilir veya ölebilir. Operatörün veya yakındaki kimselerin yaralanmasını önlemek için kullanım kılavuzundaki tüm güvenlik talimatlarını okuyup bunlara uyun. 726 1681 - 001 - 28.06.2021Kullanım kılavuzunu dikkatle okuyun ve kullanımdan önce talimatları anladığınızdan emin olun. Üzerinize nesne düşebilecek yerlerde koruyucu baret kullanın. Onaylanmış kulak koruma ekipmanı kullanın. Onaylı koruyucu gözlük kullanın. Onaylı koruyucu eldiven kullanın. Ağır işler için elverişli, kaymaya dirençli botlar kullanın. Ürün, nesne fırlatarak yaralanmaya neden olabilir. Çıkış milinin maksimum hızı.

15 m Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m/50 ft mesafe bırakın. Kesme donanımı anında kesemediği bir nesneye dokunursa bıçak saplanması riski oluşur. Ürün, uzuvların kesilmesine neden olabilir. Ürünü kullanırken başka kişilerle ve hayvanlarla aranızda en az 15 m/50 ft mesafe bırakın. Yalnızca esnek kesme teli kullanın. Metal kesme elemanları kullanmayın. Bu, çim siperlik aksesuarı için de geçerlidir. Oklar, tutma yeri konumu için sınırını gösterir. Yakıt pompası diyaframı haznesi. Yakıtı doldurun. Jikle. Avrupa Direktifi 2000/14/AT ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmeliği 2017" uyarınca çevreye yayılan gürültü emisyonu. Gürültü emisyonu verileri makine etiketinde ve şurada bulunabilir: Teknik veriler sayfada:

Ürün, geçerli AT direktiflerine uygundur. yyyyhhxxxx Nominal değerler plakası veya lazer baskı, seri numarasını gösterir. yyyy üretim yılı, hh ise üretim haftasıdır. Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleriyle ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. Avrupa V Emisyonları UYARI: Motorun kurcalanması bu ürünün AB tip onayını geçersiz kılar. Güvenlik Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. 1681 - 001 - 28.06.2021 727DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün, çalışırken elektromanyetik bir alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tıbbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantı olan kişilerin, bu ürünü kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz.

• Ürünü yorgun, hasta veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüş, dikkat, koordinasyon ve doğru bir şekilde düşünmenizi olumsuz yönde etkiler.

• Ürünü yoğun sis, sağanak yağmur, kuvvetli rüzgar veya aşırı soğuk gibi hava şartlarında çalıştırmayın. Ürünü kötü hava şartlarında kullanmak yorulmanıza neden olabilir ve buzlu zemin, ağaçların beklenmeyen yöne düşmesi vb. ek riskler doğurur.

• Her zaman dikkatli olun ve sağduyunuzu kullanın. Kullanım kılavuzunu okuduktan sonra çalışma şartları veya kullanım prosedürleri hakkında emin olamazsanız devam etmeden önce servis bayisiyle görüşün.

• Üründen uzaklaşacaksanız buji kapağını çıkarın. Montaj için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü ve kesme donanımını monte ederken onaylı koruyucu eldivenler kullanın.

• Ürünün montajını yapmadan önce buji kapağını bujiden çıkarın.

• Ürünü çalıştırmadan önce doğru gidon ve kesme donanımı siperliğinin monte edildiğinden emin olun.

• Yanlış veya arızalı kesme donanımı siperliği yaralanmalara neden olabilir. Kesme ataşmanını onaylı bir kesme ataşmanı siperliği olmadan kullanmayın.

• Ürünü çalıştırmadan önce kavrama kapağını ve mili doğru şekilde takın.

• Çalıştırma diski ve destek flanşı, kesme donanımının orta deliğine doğru şekilde yerleşmelidir. Yanlış şekilde takılan kesme donanımı yaralanmaya veya ölüme neden olabilir.

• Operatörün veya diğer kişilerin yaralanmasını önlemek için kuşam askılığı ürüne takın. Kullanım için güvenlik talimatları UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanmadan önce orman temizleme, çim temizleme ve çim budama arasındaki farkı öğrenin ve anlayın.

• Kişisel koruyucu ekipman kullanın, bkz. Kişisel koruyucu ekipman sayfada: 729

• Uzun süre gürültüye maruz kalınması sürekli işitme kaybına yol açabilir. Her zaman onaylanmış kulak koruma aygıtını kullanın.

• Kulak koruma ekipmanı kullanırken uyarı sinyallerine ve yüksek seslere dikkat edin. Motor durduğunda kulak koruma ekipmanınızı hemen çıkarın.

• Üzerinde değişiklik yapılan veya kusurlu ürünü asla kullanmayın.

• Elektrik çarpması riskini önlemek için buji kapağının ve ateşleme ucunun hasarlı olmadığından emin olun.

• Çalışma yerinde ürünün güvenli bir şekilde kullanılmasını olumsuz etkileyecek insan, hayvan ya da nesne bulunmadığından emin olmak için çevreyi kontrol edin.

• Çalışma yerinde hiçbir kimsenin ya da hayvanın kesme donanımına dokunmadığından veya kesme donanımının fırlattığı nesnelerin kimseye çarpmayacağından emin olun.

• Ürünü bir kaza olması halinde ilk yardım alamayacağınız bir durumda ya da yerde kullanmayın.

• Onaylanmış kesme donanımı siperliği olmadan ürünü kullanmayın.

• Çalışma sırasında insanların veya hayvanların en az 15 m/50 ft uzaklıkta olduklarından emin olun. Ürünle birlikte dönmeden önce mutlaka arkanıza bakın. Herhangi bir kişi veya hayvan 15 m/50 ft'lik güvenlik bölgesine girerse ürünü hemen durdurun. Aynı bölgede 1 kişiden fazla operatör çalışıyorsa ağacın yüksekliğinin en az 2 katı kadar ve en az 15 m/50 ft olan güvenlik mesafesini koruyun.

• Çalışma alanını inceleyin. Taş, kırık cam, çivi, çelik tel, ip vb. fırlayabilecek veya kesme donanımına dolanabilecek tüm sabit olmayan nesneleri kaldırın.

• Güvenli bir şekilde hareket edebildiğinizden ve durabildiğinizden emin olun. Çevrenizdeki bölgede ağaç kökü, kaya, dal ve çukur gibi engeller olup

1681 - 001 - 28.06.2021olmadığına bakın. Eğimli yerlerde çalışırken dikkatli olun.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman güvenilir bir pozisyonda ve dengede olduğunuzdan emin olun.

• Ürünü, çalıştırmadan önce yakıt kaynağının bulunduğu ve yakıt doldurduğunuz yerden en az 3 m/10 ft mesafede düz bir yüzeye koyun. Kesme donanımının yakınında veya donanıma dokunan hiçbir nesne olmadığından emin olun.

• Kesme donanımı rölantide dönüyorsa bir servis noktasına ayar yaptırın. Ürünü, doğru şekilde ayarlanana veya onarılana kadar kullanmayın.

• Savrulabilecek nesnelere karşı dikkatli olun. Daima onaylı koruyucu gözlük kullanın ve kesme donanımı siperliğinden uzak durun. Taş veya benzeri küçük nesneler gözünüze fırlayıp körlüğe veya başka tür yaralanmalara neden olabilir.

• Görüş alanınızda değilken ürünü motor çalışır halde asla yere koymayın.

• Ciddi yaralanmayla sonuçlanabileceğinden, kesilen yeşilliği motor çalışırken veya kesme donanımı dönerken çıkarmayın, başkasının çıkarmasına da izin vermeyin.

• Bıçak miline dolanmış veya kesme donanımı siperliği ile kesme donanımı arasına sıkışmış malzemeyi çıkarmadan önce daima motoru durdurun ve kesme donanımının dönmediğinden emin olun.

• Malzemeyi kesme donanımının etrafından temizlerken dikkatli olun. Çalışma sırasında ayna dişli ısınır ve yanıklara neden olabilir.

• Motordan çıkan egzoz dumanları sıcaktır ve kıvılcımlı olabilir. Yangın tehlikesi. Kuru ve yanıcı maddelerin yakınında dikkatli olun.

• Bu ürünü kapalı alanlarda veya yeterli havalandırması olmayan yerlerde kesinlikle kullanmayın. Egzoz dumanı kokusuz, zehirli ve son derece tehlikeli bir gaz olan karbon monoksit içerir.

• Yeni bir çalışma bölgesine geçmeden önce motoru durdurun. Ekipmanı taşımadan önce daima nakliye koruyucusunu takın.

• Titreşime aşırı ölçüde maruz kalmak, dolaşım bozukluğu olan kişilerde dolaşım veya sinir sistemi hasarına yol açabilir. Titreşime aşırı maruz kalma belirtileri yaşıyorsanız doktorunuzla konuşun. Bu belirtilerden bazıları uyuşma, his kaybı, karıncalanma, iğnelenme, acı, güç kaybı, cilt renginde veya durumunda değişikliktir. Bu belirtiler çoğunlukla parmaklarda, ellerde veya bileklerde ortaya çıkar. Düşük sıcaklıklarda risk artar. Kişisel koruyucu ekipman UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Ürünü kullanırken daima onaylı kişisel koruyucu ekipmanları kullanın. Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Çalışma bölgesindeki ağaçların yüksekliği 2 m/6,5 ft üzerindeyse baret kullanın.

• Onaylanmış kulak koruma ekipmanı kullanın.

• Onaylı koruyucu gözlük kullanın. Vizör kullanıyorsanız onaylı koruma gözlüğü de kullanmanız gerekir. Onaylı koruma gözlüğü ABD'de ANSI Z87.1 veya AB ülkelerinde EN 166 standardıyla uyumlu olmalıdır.

• Kesme donanımını takma, kontrol etme veya temizleme gibi eldiven gerektiren durumlarda eldiven kullanın. 1681 - 001 - 28.06.2021 729• Çelik burunlu ve kaymaz tabanlı koruyucu bot kullanın.

• Sağlam kumaştan yapılmış kıyafetler kullanın. Daima kalın ve uzun pantolonlarla uzun kollu kıyafetler kullanın. Çalılara ve dallara takılabilecek bol kıyafetler kullanmayın. Takı takmayın, kısa pantolon veya sandalet kullanmayın. Çıplak ayakla kullanmayın. Saçınızı güvenli bir şekilde omuz hizasının üzerinde toplayın.

• İlk yardım ekipmanını yakında bulundurun. Ürünün üzerindeki güvenlik aletleri Güvenlik araçlarının nerede bulunabileceği hakkında bilgi için bkz. Kesme donanımı koruyucusu sayfada:

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik araçları arızalı olan bir ürünü kullanmayın. Güvenlik araçlarında düzenli olarak kontrol ve bakım yapın. Güvenlik araçları arızalıysa McCulloch servis noktanızla görüşün.

• Güvenlik araçlarında değişiklik yapmayın. Koruyucu kapaklar, emniyet şalterleri veya diğer koruyucu cihazlar takılı değilse veya arızalıysa ürünü kullanmayın.

• Üründe, özellikle de güvenlik araçlarında yapılacak tüm servis ve onarım işleri için özel eğitim gerekir. Güvenlik araçları bu kullanım kılavuzundaki denetimleri geçemiyorsa servis noktasından yardım almalısınız. Profesyonel servis ve onarım garantisi sunuyoruz. Yetkili satıcınız servis noktası değilse kendisiyle görüşüp en yakınınızdaki servis noktası hakkında bilgi edinin.

• Kesme donanımını onaylı ve doğru takılmış bir kesme donanımı siperliği olmadan kullanmayın. Bkz. Teknik veriler sayfada: 747

Gaz tetiği kilidini kontrol etme Gaz kilidi, gaz kontrolünün yanlışlıkla çalıştırılmasını önlemek üzere tasarlanmıştır.

1. Gaz tetiği kilidine (A) basın ve gaz kontrolünün (B)

serbest bırakıldığından emin olun. Kolu serbest bıraktığınızda gaz kontrolü ve gaz tetiği kilidi ilk konumlarına geri döner. Bu hareket, iki dönüşlü yay tarafından kontrol edilir. Bu düzenleme rölanti ayarında gaz kontrolünün otomatik olarak kilitlendiği anlamına gelir.

2. Gaz tetiği kilidi serbest bırakıldığında gaz

kontrolünün rölanti konumunda sabitlendiğinden emin olun.

3. Gaz tetiği kilidine basın ve serbest bıraktığınızda ilk

konumuna döndüğünden emin olun.

4. Gaz kontrolü ve gaz tetiği kilidinin serbestçe hareket

edip etmediğini ve dönüş yaylarının düzgün çalışıp çalışmadığını kontrol edin.

5. Ürünü çalıştırın (

Çalıştırma ve durdurma sayfada:

bölümündeki talimatlara bakın) ve tam gaz uygulayın.

1681 - 001 - 28.06.20216. Gazı serbest bırakın ve kesme donanımının durduğundan ve hareketsiz durumda kaldığından emin olun. Gaz rölanti konumundayken kesme ataşmanı hareket ederse karbüratörü ayarlayın. Rölantinin ayarlanması sayfada: 745 bölümündeki talimatlara bakın. Durdurma anahtarını kontrol etme

2. Durdurma düğmesini durdurma konumuna getirin ve

motorun durduğundan emin olun. Kesme donanımı koruyucusu Kesme donanımı siperliği, nesnelerin operatöre doğru fırlatılmasını engeller. Kesme donanımı siperliğinde hasar olup olmadığını kontrol edin ve hasarlıysa siperliği değiştirin. Yalnızca onaylı kesme donanımı siperliğini kullanın. Titreşim azaltma sistemini kontrol etme Titreşim azaltma sistemi, tutacaklardaki titreşimi en aza düşürerek kullanımı kolaylaştırır.

2. Çatlama gibi herhangi bir hasar veya deformasyon

olup olmadığını gözünüzle kontrol edin.

3. Titreşim azaltma sistemi elemanlarının doğru

takıldığından emin olun. Çabuk çıkartma mekanizmasını kontrol etme UYARI: Çabuk çıkartma mekanizması bozuk olan bir kuşam askılık kullanmayın. Çabuk çıkartma mekanizması, acil bir durum olduğunda operatörün ürünü kuşam askılıktan çabucak çıkarmasını sağlar.

2. Çatlama gibi bir hasar olup olmadığını gözünüzle

kontrol edin. 1681 - 001 - 28.06.2021 7313. Doğru çalıştığından emin olmak için çabuk çıkartma mekanizmasını açıp tekrar takın. Susturucu

• Susturucusu hasar görmüş motor kullanmayın. Hasarlı bir susturucu, gürültü düzeyini ve yangın riskini artırır. Yakında bir yangın söndürücü bulundurun.

• Susturucunun ürüne takılı olup olmadığını düzenli olarak kontrol edin.

• Motor açıkken motora veya susturucuya dokunmayın. Motor durduktan sonra motora veya susturucuya bir süre boyunca dokunmayın. Sıcak yüzeyler yaralanmalara sebep olabilir.

• Sıcak susturucu yangına neden olabilir. Ürünü yanıcı sıvıların veya dumanların yakınında kullanırken dikkatli olun.

• Susturucu hasar görmüşse susturucudaki parçalara dokunmayın. Parçalar kanserojen kimyasallar içerebilir.

• Üründe kıvılcım önleyici varsa kıvılcım önleyiciyi düzenli aralıklarla temizleyin. Kilitleme somununun takılması ve çıkarılması UYARI: Motoru durdurun, koruyucu eldiven kullanın ve kesme donanımının keskin kenarlarının çevresinde dikkatli olun. Bazı kesme ataşmanı tiplerini sabitlemek amacıyla bir kilitleme somunu kullanılır. Kilitleme somunu soldan dişlidir.

• Takmak için kilitleme somununu kesme ataşmanının dönme yönünün aksi yönünde sıkın.

• Kilitleme somununu çıkarmak için kilitleme somununu kesme ataşmanının dönme yönünde gevşetin.

• Kilitleme somununu gevşetmek ve sıkmak için uzun milli bir soket anahtarı kullanın. Resimdeki ok, soket anahtarını kullanabileceğiniz bölgeyi göstermektedir. UYARI: Kilitleme somununu gevşetirken ve sıkarken bıçakla yaralanma riski vardır. Bunu yaparken bıçak siperliğinin elinizin yaralanmasını önlediğinden daima emin olmanız gerekir. Not: Kilitleme somununu elinizle döndüremediğinizden emin olun. Naylon katın direnci en az 1,5 Nm değilse somunu değiştirin. Kilitleme somunu yaklaşık 10 defa takıldıktan sonra değiştirilmelidir. Kesme ekipmanı Aşağıdakileri yerine getirmek üzere kesme donanımını seçin ve donanımın bakımını yapın:

• Maksimum kesme performansı elde edilmesi.

• Kesme donanımının kullanım ömrünün uzatılması.

• Susturucuya yönelik kontrol, bakım ve servis talimatlarını izleyin.

• Her zaman önerilen kesme donanımı siperliğini kullanın. Teknik verilere başvurun. UYARI: Kesme Ataşmanlarını yalnızca önerdiğimiz siperliklerle kullanın! Teknik verilere ilişkin bölüme bakın. Misinayı doğru şekilde yükleme yöntemini ve doğru misina çapını kontrol etmek için kesme ataşmanı talimatlarına bakın. UYARI: Hatalı bir kesme ataşmanı kaza riskini artırabilir. UYARI: Kesme ataşmanı üzerinde bir işlem yapmadan önce motoru mutlaka durdurun. Gaz serbest bırakıldıktan sonra bile dönmeye devam eder. Üzerinde çalışmaya başlamadan önce kesme 732 1681 - 001 - 28.06.2021ataşmanının tamamen durduğundan emin olun ve buji kapağını çıkarın. Kesme ataşmanı

• Lifli türde ağaçları kesmek için testere bıçağını kullanın.

• Kalın çimleri kesmek için bıçakları ve çim bıçaklarını kullanın.

• Çimi kesmek için misina kafayı kullanın.

• Yanlış şekilde bileylenmiş veya hasarlı bıçak kaza riskini artırır. Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun. Çim kesicilerin ve çim bıçaklarının bilenmesi sayfada: 733 talimatlarına uyun ve önerilen eğe mastarını kullanın.

• Kesme ataşmanında hasar veya çatlak olup olmadığına bakın. Hasarlı kesme ataşmanını değiştirin.

• Kesme ataşmanlarını yalnızca önerilen siperliklerle kullanın. Bkz. Teknik veriler sayfada: 747

• Ürünü, onaylı bir bıçakla kullanın. Tüm gerekli parçalar düzgün bir şekilde takılmadan bıçağı kullanmayın. Kurulumun doğru yapıldığından ve uygun parçaların kullanıldığından emin olun. Yanlış kurulum, bıçağın yerinden çıkıp fırlayarak operatörün veya etrafta duranların ciddi bir şekilde yaralanmasına sebep olabilir.

• Bıçakta işlem gerçekleştirirken veya bakım yaparken koruyucu eldiven takın.

• Bıçak takılı bir ürünü kullanırken kafa koruma ekipmanı kullanın.

• Motor durdurulduktan veya gaz tetiği serbest bırakıldıktan sonra dönmeye devam eden bıçaktan kaynaklı yaralanmalar olabilir. Bakım yapmadan önce bıçağın tamamen durduğundan emin olun.

• Kesme donanımı üzerinde bir işlem yapmadan önce motoru durdurun. Kesme donanımının tamamen durduğundan emin olun. Kabloyu bujiden ayırın.

• Bıçağın dişlerini doğru şekilde bileylenmiş biçimde tutun.

• Hasarlı kesme donanımı kullanmayın.

• Ürünü taşımadan veya depolamadan önce nakliye koruyucusunu bıçağa takın. Çim kesicilerin ve çim bıçaklarının bilenmesi

• Dengeyi korumak için çim kesicilerin ve çim bıçaklarının tüm kenarlarını eşit bir şekilde bileyin. Tek kesikli düz eğe kullanın. 1681 - 001 - 28.06.2021 733Testere bıçağını bileyleme UYARI: Motoru durdurun. Koruyucu eldivenler kullanın.

• Bıçağı düzgün bileylemek için bıçakla verilen talimatlara başvurun.

• Bıçağı bileylerken ürünün ve bıçağın yeterli desteği olduğundan emin olun.

• Eğe tutucusu olan 5,5 mm'lik (7/32 inç) yuvarlak eğe kullanın.

• Eğeyi 15°'lik bir açıda tutun.

• Testere bıçağının bir dişini sola, sonraki dişini sağa doğru bileyerek ilerleyin; çizime bakın. 15˚ Not: Bıçak çok aşınmışsa dişin kenarlarını düz bir eğeyle bileyin. Bileyleme işlemine yuvarlak eğeyle devam edin.

• Bıçağın dengeli olması için tüm kenarları eşit olarak bileyin.

• Bıçağın ayarını önerilen ayarlama aracıyla 1 mm (0,04 inç) olarak ayarlayın. Bıçakla verilen talimatlara başvurun. UYARI: Hasarlı bıçakları daima atın. Eğilmiş veya bükülmüş bir bıçağı düzeltip tekrar kullanmaya çalışmayın. Misina kafa UYARI: Zararlı titreşimi önlemek amacıyla misinanın tamburun etrafına sıkıca ve düzgün şekilde sarıldığından mutlaka emin olun.

• Yalnızca tavsiye edilen misina kafalarını ve misinaları kullanın.

• Yalnızca önerilen kesme donanımlarını kullanın.

• Küçük makineler küçük misina kafalar gerektirir; büyük makineler ise büyük misina kafalar gerektirir.

• Misinanın uzunluğu önemlidir. Uzun misinalar, aynı çapta daha kısa misinalardan daha fazla motor gücü gerektirir.

• Biçme koruyucusu üzerindeki kesicinin sağlam olduğundan emin olun. Bu kesici, misinayı doğru uzunlukta kesmeye yarar.

• Kullanım ömrünü uzatmak için misinayı kullanmadan önce birkaç gün boyunca suda bekletin. Yakıt güvenliği

• Ürünün üzerinde yakıt veya motor yağı varsa ürünü çalıştırmayın. İstenmeyen yakıtı/yağı temizleyin ve ürünün kurumasını bekleyin. Üründeki istenmeyen yakıtı temizleyin.

• Kıyafetlerinize yakıt bulaşırsa kıyafetlerinizi hemen değiştirin.

• Vücudunuza yakıt bulaştırmayın; bu, yaralanmaya sebep olabilir. Vücudunuza yakıt bulaşırsa yakıtı temizlemek için su ve sabun kullanın.

1681 - 001 - 28.06.2021• Ürüne ya da vücudunuza yağ veya yakıt dökerseniz motoru çalıştırmayın.

• Motorda sızıntı varsa ürünü çalıştırmayın. Motorda sızıntı olup olmadığını düzenli olarak kontrol edin.

• Yakıtla uğraşırken dikkatli olun. Yakıt yanıcı ve dumanlar patlayıcıdır; yaralanmalara veya ölüme sebep olabilir.

• Yaralanmaya sebep olabileceğinden yakıt dumanını solumayın. Yeterli hava akışı olduğundan emin olun.

• Yakıtın veya motorun yakınında sigara içmeyin.

• Yakıtın veya motorun yakınına sıcak nesneler koymayın.

• Motor açıkken yakıt eklemeyin.

• Yakıtı yenilemeden önce motorun soğuduğundan emin olun.

• Yakıtı yenilemeden önce yakıt tankı kapağını yavaşça açın ve basıncı dikkatlice tahliye edin.

• Kapalı bir alanda motora yakıt eklemeyin. Nefessiz kalma veya karbon monoksit nedeniyle yeterli hava akışının olmaması yaralanmaya veya ölüme sebep olabilir.

• Yakıt tankı kapağını dikkatlice sıkın; aksi takdirde yangın çıkabilir.

• Çalıştırmadan önce ürünü, yakıt tankını doldurduğunuz konumdan en az 3 m (10 ft) uzağa taşıyın.

• Yakıt tankına çok fazla yakıt doldurmayın.

• Ürünü veya yakıt konteynerini taşırken sızıntı olmadığından emin olun.

• Ürünü veya bir yakıt konteynerini açık ateşin, kıvılcımın veya pilot alevinin olduğu bir alana koymayın. Depolama alanında açık alev olmadığından emin olun.

• Yakıtı taşırken veya depolarken yalnızca onaylı konteynerleri kullanın.

• Ürünü uzun süre saklamadan önce yakıt tankını boşaltın. Yakıtın nereye atılacağı konusunda yerel yasalara uyun.

• Ürünü uzun süre saklamadan önce temizleyin.

• Motorun kazara çalışmasını engellemek için ürünü saklamadan önce buji kablosunu çıkarın. Bakım için güvenlik talimatları

• Kesme donanımını durdurmak için rölantiyi ayarlayamıyorsanız servis merkeziyle görüşün. Ürün, doğru şekilde ayarlanana veya onarılana kadar ürünü kullanmayın. Montaj UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyun. Giriş UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlamalısınız. UYARI: Ürünün montajını yapmadan önce buji kablosunu bujiden çıkarın. Tutma çubuğunun takılması

1. Tutma çubuğunu şekilde gösterildiği gibi montaj

braketine takın. Bıçakların ve misina kafaların takılması UYARI: Yalnızca onaylı bıçak siperliğini kullanın. Bkz. Teknik veriler sayfada: 747

Hasarlı bir siperlik yaralanmalara olabilir. 1681 - 001 - 28.06.2021 735UYARI: Ürünü çim bıçağı ile kullanacaksanız önce doğru tutmaçubuğunu, bıçak siperliğini ve kuşam askılığıtakmalısınız. UYARI: Bıçakların düzgün bir şekilde takılmaması yaralanmalara sebep olabilir.1. Çalıştırma diski/destek flanşındaki çıkıntılı kısmınbıçakların orta deliklerine düzgün bir şekildegirdiğinden emin olun.2. Bıçakları takın. Bıçak siperliği, çim bıçağı ve çim kesicinin takılması DİKKAT: Yalnızca onaylı bıçak siperliğini kullanın. Kullanım kılavuzunabakın. DİKKAT: Siperliğin uzatma parçasının çıkarıldığından emin olun.1. Bıçak siperliğini/kesme ataşmanı siperliğini (A) milinüstüne takın ve cıvata (L) ile sıkın.

2. Çalıştırma diskini (B) çıkış milinin üzerine takın.3. Çalıştırma diskindeki deliklerden birisi dişlikovanındaki ilgili delikle hizalanıncaya kadar çıkışmilini döndürün.4. Kilit pimini (C) deliğe geçirerek mili kilitleyin.5. Bıçağı (E), destek flanşını (F) ve destek manşetini(G) çıkış mili üzerine yerleştirin.6. Somunu (H) takın. İngiliz anahtarının milini bıçaksiperliğine olabildiğince yakın tutun. Somunu sıkmakiçin İngiliz anahtarını dönme yönünün tersine doğrudöndürmelisiniz. Somunu 35-50 Nm (3,5-5 kpm) torkile sıkın.

Not: Soldan dişli. Biçme siperliğinin ve misina kafanın takılması Not: Doğru misina kafa için doğru biçme koruyucusunu kullandığınızdan emin olun.1. Misina kafa için doğru biçme koruyucusu/ kombinesiperliği (A) takın.2. Biçme siperliğini/kombine siperliği milin etrafına takınve cıvata (B) ile sıkın. Kilit pimini veya alyan anahtarı(C) kullanın.

3. Kilit pimini veya alyan anahtarı (C) vida başındakioyuğa yerleştirin ve sıkın.4. Çalıştırma diskini (D) çıkış miline takın. 1681 - 001 - 28.06.20215. Çalıştırma diskindeki deliklerden biri, dişlikovanındaki delikle hizalanıncaya kadar çıkış milinidöndürün.6. Kilit pimini veya alyan anahtarını (C) deliğe takarakmili kilitleyin.7. Misina kafayı/plastik bıçakları (E) monte edin. Misinakafayı/plastik bıçakları saat yönünün tersinedöndürün.

8. Sökmek için talimatları tersten uygulayın.

Bıçak siperliği ve testere bıçağının takılması DİKKAT: Yalnızca onaylı bıçak siperliğini kullanın. Bkz. Teknik verilersayfada: 747 1. Montaj plakasını (H) sökün.2. İki vidayı (K) kullanarak adaptörü (I) ve braketi (J)takın.3. 4 vidayı (L) kullanarak bıçak siperliğini (A) adaptöretakın. J K

4. Çalıştırma diskini (B) çıkış milinin üzerine takın.5. Çalıştırma diskindeki deliklerden biri dişlikovanındaki ilgili deliğe denk gelinceye kadar bıçakmilini döndürünüz.6. Kilit pimini (C) deliğe geçirerek mili kilitleyiniz.7. Bıçağı (D) ve destek flanşını (F) çıkış milineyerleştirin.8. Somunu (G) takın. Somun, 35-50 Nm (3,5-5 kpm)torkla sıkılmalıdır. Alet takımındaki soket anahtarınıkullanınız. İngiliz anahtarının milini bıçakkoruyucusuna mümkün olduğu kadar yakın tutunuz.Somunu sıkmak için İngiliz anahtarını dönmeyönünün tersine çevirin.

Not: Soldan dişli. 9. Testere bıçağı somununu gevşetirken ve sıkarkentestere bıçağının dişleri yaralanmaya neden olabilir.Bu yüzden her zaman elinizin bıçak siperliğitarafından korunduğundan emin olun. Her zamanbunu yapabileceğiniz uzunlukta bir sapı olan soketanahtarı kullanın. Şemadaki ok, gevşetirken veyasıkarken soket anahtarını hangi alanda kullanmanızgerektiğini gösterir.1681 - 001 - 28.06.2021 737Nakliye koruyucusunun takılması

1. Nakliye koruyucusunu resimde gösterilen şekilde

bıçağın üzerine takın. Kuşam askılığın ayarlanması UYARI: Ürün, kuşam askılığa mutlaka doğru bir şekilde takılmış olmalıdır. Aksi takdirde ürünü güvenli şekilde kontrol edemez ve kendinizi veya başkalarını yaralayabilirsiniz. Arızalı kuşam askılık kullanmayın. Çabuk çıkartma düğmesi bozuk olan bir taşıma askısını kullanmayın.

1. Taşıma askısını takınız.

2. Ürünü kuşam askılığa takın.

3. Kuşam askılığı en uygun çalışma konumuna

4. Ürün ağırlığının omuzlarınıza eşit dağılması için yan

kayışları ayarlayın.

5. Kuşam askılığı, kesme donanımı yere paralel olacak

6. Kesme donanımını hafifçe yere bırakın. Ürünü

düzgün bir şekilde dengelemek için kuşam askılık kelepçesini ayarlayın. Not: Çim bıçağı kullanıyorsanız yerin yaklaşık 10 cm/4 inç üzerinde dengelenmelidir. Kullanım UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Giriş UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlamalısınız. Yakıt Bu üründe iki zamanlı motor bulunur. DİKKAT: Yanlış tür yakıtın kullanımı motor hasarına neden olabilir. Benzin ve iki zamanlı motor yağı karışımı kullanın. 738 1681 - 001 - 28.06.2021Hazır yakıt karışımı

• Motorun en iyi performansı göstermesi ve motor ömrünün uzaması için McCulloch hazır alkilat yakıt kullanın. Zararlı egzoz dumanını azaltan bu yakıt, normal yakıta kıyasla daha az zararlı kimyasal içerir. Bu yakıt yanma sonrası daha az kalıntı bıraktığından, motor bileşenlerini daha temiz tutar. Yakıtın karıştırılması Benzin

• Maksimum %10 etanol içerikli iyi kalite kurşunsuz benzin kullanın. DİKKAT: Oktan oranı 90 RON/87 AKI değerinin altında olan benzin kullanmayın. Daha düşük oktanlı benzinin kullanılması motorda vuruntuya ve hasarlara neden olabilir. İki zamanlı yağ

• En iyi sonuçlar ve performans için McCulloch iki zamanlı yağ kullanın.

• McCulloch iki zamanlı yağ yoksa hava soğutmalı motorlar için iyi kalitede başka bir iki zamanlı yağ kullanın. Doğru yağı seçmek için servis bayinizle iletişime geçin. DİKKAT: Su soğutmalı dış motorlar için olan ve dış yağ olarak da bilinen iki zamanlı yağı kullanmayın. Dört zamanlı motor yağlarını kullanmayın. Benzinle iki zamanlı yağı karıştırma Benzin, litre İki zamanlı yağ, litre %2 (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 ABD galonu ABD fl. oz. 1 2 ½ 2 1/2 6 ½ 5 12 ⅞ DİKKAT: Az miktarda yakıt karıştırırken yapılan küçük bir hata, karışımın oranını büyük ölçüde etkileyebilir. Doğru karışımı elde ettiğinizden emin olmak için yağ miktarını dikkatli bir şekilde ölçün.

1. Benzinin yarısını temiz bir yakıt kabına doldurun.

2. Yağ miktarının tümünü ekleyin.

3. Yakıt karışımını çalkalayın.

4. Kalan benzini kaba ekleyin.

5. Yakıt karışımını dikkatlice çalkalayın.

DİKKAT: Tek seferde 1 aylıktan fazla yakıt karıştırmayın. Yakıt tankını doldurma UYARI: Güvenliğiniz için aşağıdaki prosedüre uyun.

1. Motoru durdurun ve soğumasını bekleyin.

2. Yakıt tankı kapağının çevresini temizleyin.

3. Kabı sallayın ve yakıtın iyice karıştığından emin

4. Basıncı tahliye etmek için yakıt tankı kapağını

5. Yakıt tankını doldurun.

DİKKAT: Yakıt tankında çok fazla yakıt olmadığından emin olun. Yakıt ısındığında genleşir.

6. Yakıt tankının kapağını dikkatlice sıkın.

7. Ürünün üzerindeki ve çevresindeki yakıt kalıntılarını

temizleyin. 1681 - 001 - 28.06.2021 7398. Motoru çalıştırmadan önce ürünü yakıt ikmali alanından ve yakıt kaynağından en az 3 m/10 ft uzaklaştırın. Not: Yakıt tankının ürününüzün neresinde olduğunu görmek için bkz. Ürüne genel bakış sayfada: 726

Çalıştırma ve durdurma Ürünü çalıştırmadan önce

• Araziyi tanımak, zeminin eğimini öğrenmek ve taş, dal veya çukur gibi engeller olup olmadığını anlamak için çalışma alanını inceleyin.

• Ürünü genel olarak gözden geçirin.

• Bu kılavuzda verilen güvenlik muayenelerini, bakımı ve servisi yapın.

• Kesme donanımındaki tüm kapakların, siperliklerin ve tutacakların doğru şekilde takıldığından ve hasarsız olduğundan emin olun.

• Testere bıçağının alt kısmında ya da çim bıçağının dişlerinde veya bıçağın orta deliğinde çatlak olmadığından emin olun. Hasarlıysa bıçağı değiştirin.

• Destek flanşlarında çatlak olup olmadığına bakın. Hasarlıysa destek flanşını değiştirin.

• Kilitleme somununun elle sökülemediğinden emin olun. Sökülebiliyorsa kesme donanımını yeterince sıkı tutmuyordur ve değiştirilmelidir.

• Bıçak siperliğinde hasar veya çatlak olup olmadığına bakın. Bıçak siperliği darbe almışsa veya çatlaksa değiştirin.

• Misina kafada ve kesme donanımı siperliğinde hasar veya çatlak olup olmadığına bakın. Misina kafa ve kesme donanımı darbe almışsa veya çatlaksa bunları değiştirin. Motorun çalıştırılması

1. Ürünü düz ve sabit bir yüzeye yerleştirin. Kesme

ataşmanını yerden uzak tutun.

2. Yakıt hazneye dolmaya başlayana kadar yakıt

pompası diyaframı haznesini tekrar tekrar itin. Yakıt pompası diyaframı haznesini tamamen doldurmak gerekmez.

3. Jikle kolunu jikle konumuna getirin.

UYARI: Motoru jikleyle çalıştırdığınızda kesme donanımı hemen dönmeye başlar. 740 1681 - 001 - 28.06.20214. Çalıştırma/durdurma anahtarını ÇALIŞTIRMA konumuna getirin.

5. Sol elinizle ürünün gövdesini zeminin üzerinde tutun.

6. Çalıştırma ipinin kolunu sağ elinizle tutun.

7. Hafif bir direnç hissedene kadar sağ elinizle

çalıştırma ipini yavaşça çekin. UYARI: Çalıştırma ipini elinize dolamayın.

8. İpi hızlı ve güçlü bir şekilde çekin. Çalıştırma ipini

motor çalışıncaya kadar tekrar tekrar çekin. DİKKAT: Çalıştırma ipini tamamen dışarı çekmeyin ve çalıştırma ipi tamamen dışarı çekilmiş durumdayken çalıştırma ipi kolunu bırakmayın. Bu, üründe hasara neden olabilir.

9. Motor ateşlediğinde jikleyi sıfırlayın.

10. Motor çalıştığında gazı kademeli olarak çalıştırın.

11. Motorun sorunsuz çalıştığından emin olun ve

kullanmadan önce motorun 1-2 dakika ısınmasını bekleyin. Ürünü durdurma

• Motoru durdurmak için durdurma anahtarına basın. Bıçak sekmesi

• Bıçak sekmesi, ürünün aniden yanlara, öne veya arkaya doğru hareket etmesidir. Çim bıçağı, kesilemeyen bir nesneye çarptığı zaman bıçak saplanması meydana gelir. Kesilen malzemeyi görmenin kolay olmadığı alanlarda bıçak sekmesi riski artar.

• Bıçak sekmesi, ürünün veya operatörün bulunduğu konumdan savrulmasına neden olabilir. Hareket eden bir bıçak etrafta duranlara çarpabilir ve yaralanma riski doğurur.

• Bıçak bükülmüş, çatlak, kırık veya hasarlıysa bıçağı çıkarın.

• Keskin bir bıçak kullanın. Bıçağın keskin olmaması bıçak sekmesi riskini artırır. Genel çalışma talimatları UYARI: Gerilimde olan bir ağacı keserken dikkatli olun. Ağaç, kesme işleminden önce veya sonra normal konumuna geri çekilebilir ve size veya ürüne çarparak yaralanmaya neden olabilir.

• Çalışma bölgesinin bir ucunda açık bir alan oluşturun ve çalışmaya buradan başlayın.

• Bölgede dikdörtgen bir desenle ilerleyin.

• Her seferde 4-5 m genişliğinde bir alanı temizlemek için ürünü tamamen sağa veya sola doğru hareket ettirin. 1681 - 001 - 28.06.2021 741• Dönüp geri gitmeden önce 75 m uzunluğunda bir alanı temizleyin. İşinize devam ederken yakıt bidonunu da beraberinizde hareket ettirin.

• Gereksiz yere çukur veya engellerden geçmek zorunda kalmayacağınız bir yönde hareket edin.

• Rüzgarın kesilen yeşilliği temizlenen alana götüreceği yönde hareket edin.

• Eğimlerde yukarı aşağı değil eğim boyunca hareket edin. Testere bıçağıyla orman temizleme Ağacı sol tarafa devirme Ağacı sol tarafa devirmek için ağacın alt kısmını sağa doğru itin.

1. Tam gaz uygulayın.

2. Testere bıçağını ağaca resimde gösterildiği gibi

3. Testere bıçağını eğin ve çaprazlama sağ aşağı

tarafa doğru kuvvetle itin. Aynı zamanda ağacı da bıçak siperliği ile itin. Ağacı sağ tarafa devirme Ağacı sağ tarafa devirmek için ağacın alt kısmını sola doğru itin.

1. Tam gaz uygulayın.

2. Testere bıçağını ağaca resimde gösterildiği gibi

3. Testere bıçağını eğin ve çaprazlama sağ yukarı

tarafa doğru kuvvetle itin. Aynı zamanda ağacı da bıçak siperliği ile itin. Ağacı ileri doğru devirme Ağacı ileri doğru devirmek için ağacın alt kısmını arkaya doğru itin.

1. Tam gaz uygulayın.

2. Testere bıçağını ağaca resimde gösterildiği gibi

3. Testere bıçağını hızlı bir hareketle geriye çekin.

Büyük ağaçları devirme Büyük ağaçların 2 taraftan kesilmesi gerekir.

1. Ağacın hangi yöne doğru devrileceğini inceleyin.

2. Tam gaz uygulayın.

3. İlk kesmeyi ağacın devrileceği yöndeki tarafına

1681 - 001 - 28.06.20214. Öteki taraftan ağacın içine doğru kesin. DİKKAT: Testere bıçağı bir engele takılırsa ürünü ani bir hareketle çekmeyin. Testere bıçağı, ayna dişli, mil veya gidon hasar görebilir. Tutacakları serbest bırakın, mili 2 elinizle tutun ve ürünü dikkatli bir şekilde çekin. Not: Küçük ağaçları devirmek için daha fazla kesme basıncı uygulayın. Büyük ağaçları devirmek için daha az kesme basıncı uygulayın. Testere bıçağıyla çalı kesme Ağacı sol tarafa devirmek için ağacın alt kısmını sağa doğru itin.

• İnce ağaçları ve çalıları kesin.

• Ürünü yanlamasına hareket ettirin.

• Tek bir harekette olabildiğince çok ağacı kesmeye çalışın.

• İnce ağaç grupları için: a) Dıştaki ağaçları yukarıdan kesin. b) Dıştaki ağaçları doğru yüksekliğe kadar kesin. c) Ortadan kesin. Ortaya erişemiyorsanız dıştaki ağaçları yukarıdan kesip düşürün. Bu, testere bıçağının takılma riskini azaltır. Çimin çim bıçağıyla temizlenmesi DİKKAT: Ağaçlarda çim bıçağı kullanmayın. Uzun veya kalın çimler için sadece çim bıçağı kullanın.

• Ürünü yanlamasına hareket ettirin.

• Keserken harekete sağdan sola doğru başlayın. Tekrar kesmeden önce ürünü sağa getirin.

• Çim bıçağının sol tarafıyla kesin.

• Kesilen çimin düzgün bir hatta düşmesi için çim bıçağını sola doğru eğin. Bu şekilde çim daha kolay toplanır.

• Ayaklarınızı birbirinden ayırarak dengede durun.

• Sağa doğru her hareketten sonra ilerleyip tekrar kesmeden önce dengenizi yeniden sağlayın.

• Çim bıçağının yere çarpmaması için destek manşetini hafif basınç uygulayarak zemine dayalı tutun.

• Kesilen yeşilliğin çim bıçağının çevresinde dolanma riskini azaltmak için aşağıdaki talimatlara uyun: a) Tam gaz uygulayın. b) Ürünü soldan sağa getirirken çim bıçağını kesilen yeşilliğin içinden geçirmeyin.

• Kesilen yeşilliği toplamadan önce motoru durdurun ve ürünü kuşam askılıktan çıkarın. Ürünü yere koyun. Misina kafayı kullanarak çimin biçilmesi Çim düzeltme

1. Misina kafayı zemin yüzeyinin hemen üstünde bir açı

ile tutun. Misinayı çime bastırmayın.

2. Misina uzunluğunu 10-12 cm/4-4,75 inç kısaltın.

3. Bitkilere zarar verme riskini azaltmak için motor

devrini düşürün. 1681 - 001 - 28.06.2021 7434. Nesnelerin yakınında çim keserken %80 oranında gaz kullanın. Çimi temizleme

1. Misina kafayı zeminin üzerinde tutun.

2. Misina kafayı eğin.

3. Çalışma alanında nesnelerin etrafında misinanın

ucuyla kesin. DİKKAT: Çimi kesin. Misinanın çarptığı diğer nesneler, misinanın yıpranmasını hızlandırır.

4. Bitkileri keserken ve temizlerken %80 hız kullanın.

Bu, misina kafanın ve misinanın yıpranmasını azaltır. Çim kesme

1. Çimi keserken misinanın zemine paralel olduğundan

2. Misina kafayı zemine bastırmayın. Bu, üründe

hasara neden olabilir.

3. Çimi keserken ürünü yanlamasına hareket ettirin.

Tam hızı kullanın. Çimi temizleme Dönen misinadan gelen hava akışı kesilen çimi bölgeden kaldırmak için kullanılabilir.

1. Misina kafayı ve misinayı yere paralel ve yerden

2. Tam gaz uygulayın.

3. Misina kafayı yanlamasına hareket ettirerek çimi

süpürün. UYARI: Her yeni misina taktığınızda, dengenin bozulmasını ve tutacaklarda titreşimi önlemek için misina kafa kapağını temizleyin. Ayrıca misina kafanın diğer taraflarını da kontrol edip gerekirse temizleyin. Bakım Giriş UYARI: Ürün üzerinde bakım yapmadan önce güvenlik bölümünü okuyup anlayın. Bakım takvimi Bakım Günlük Haftalık olarak Aylık ola- rak Dış yüzeyi temizleyin. X Kuşam askılıkta hasar olup olmadığını kontrol edin. X 744 1681 - 001 - 28.06.2021Bakım Günlük Haftalık olarak Aylık ola- rak Gaz tetiği kilidini ve gaz tetiğini kontrol edin. Bkz. Gaz tetiği kilidini kontrol etme sayfada: 730

Tutma yerinde ve gidonda hasar olup olmadığına bakın ve bunların doğru takıl- dığından emin olun.

Durdurma anahtarını kontrol edin. Bkz. Durdurma anahtarını kontrol etme sayfa- da: 731

Rölantideyken kesme donanımının dönmediğinden emin olun. X Hava filtresini temizleyin. Hasarlıysa değiştirin. X Kesme donanımı siperliğinde hasar veya çatlak olup olmadığına bakın. X Testere bıçağı veya çim bıçağının doğru şekilde takıldığından emin olun. Teste- re bıçağı veya çim bıçağının keskin ve hasarsız olduğundan emin olun.

Misina kafada hasar veya çatlak olup olmadığına bakın. Hasarlıysa değiştirin. X Kesme donanımı kilitleme somununu bir kilitleme somunuyla tamamen sıkın. X Taşıma siperliğinde hasar olup olmadığına bakın ve siperliğin doğru şekilde takı- labildiğinden emin olun.

Somun ve vidaları sıkın. X Motorda, yakıt tankında ve yakıt hatlarında kaçak olup olmadığına bakın. X Marş motorunda ve marş ipinde hasar olup olmadığına bakın. X Bujiyi kontrol edin. Bkz. Bujinin kontrol edilmesi sayfada: 747 . Gerekirse bujiyi değiştirin. Bujiye bir parazit gidericinin takılı olduğundan emin olun.

Karbüratörün dış yüzeyini ve etrafındaki bölgeyi temizleyin. X Ayna dişlinin, doğru şekilde gresle doldurulduğundan emin olun. Bkz. Ayna dişli sayfada: 747

Yakıt filtresinin kirli olmadığından veya yakıt hortumunda çatlak ya da başka ku- surlar bulunmadığından emin olun. Gerekirse değiştirin.

Tüm kabloları ve bağlantıları kontrol edin. X Bujiyi değiştirin. Bujiye bir parazit gidericinin takılı olduğundan emin olun. X Rölantinin ayarlanması Yüksek hız iğnesi ve düşük hız iğnesi kalıcı olarak belirlenmiştir ve ayarlama yapılamaz. Rölanti devri, ayarlanabilen tek işlevdir.

1. Motoru çalıştırın ve rölanti devrini ayarlamaya

başlamadan önce motorun sıcak olduğundan emin olun.

2. Kesme ataşmanı dönmeye başlayana kadar rölanti

vidasını saat yönünde çevirin.

3. Kesme ataşmanı durana kadar rölanti vidasını saat

yönünün tersine çevirin. 1681 - 001 - 28.06.2021 7454. Rölanti hızının kesme donanımının dönmeye başladığı hızdan düşük olması gerekir. Motorun her konumda sorunsuz çalışması rölantinin doğru ayarlandığı anlamına gelir. Susturucuda bakım yapma Susturucu, gürültü seviyesini azaltır ve egzoz gazlarını operatörden uzağa yönlendirir. UYARI: Katalitik dönüştürücüye sahip susturucular çalışma sırasında çok ısınırlar ve ürünü durdurduktan sonra bir süre sıcak kalırlar. Bu ayrıca rölanti hızı için de geçerlidir. Ürüne dokunursanız ciltte yanıklara neden olabilir. Yangın riskini de göz önünde bulundurun.

1. Ürünü durdurun ve soğumasını bekleyin.

2. Susturucuyu çıkarın.

3. Kıvılcım önleyici siperliği tutan vidaları çıkarın.

4. Kıvılcım önleyici siperlik tıkalıysa temizleyin veya

hasarlıysa değiştirin. DİKKAT: Kıvılcım önleyici siperlik hasarlıysa değiştirilmelidir. Susturucunun üzerinde kıvılcım önleyici siperlik yoksa veya siperlik arızalıysa ürünü kullanmayın. DİKKAT: Kıvılcım önleyici siperlik sık sık tıkanıyorsa bu durum katalitik konvertör performansının azaldığının bir göstergesi olabilir. Susturucuyu kontrol ettirmek için servis bayinizle iletişime geçin. Kıvılcım önleyici siperliğin tıkanması aşırı ısınmaya ve dolaylı olarak silindirin ve pistonun zarar görmesine neden olur. Soğutma sisteminde temizlik/bakım işlemleri gerçekleştirme Bu üründe bir soğutma sistemi bulunur. Soğutma sisteminin kirli veya tıkanmış olması, ürünün aşırı ısınmasına ve dolaylı olarak pistonun ve silindirin zarar görmesine neden olabilir. Haftada bir kez veya zorlu koşullarda daha kısa aralıklarla soğutma sistemini kontrol edin ve bir fırçayla temizleyin. Soğutma sisteminde silindir (A) ve hava girişi (B) üzerindeki soğutma kanatları bulunur.

Hava filtresi Kirli bir hava filtresi karbüratörün arızalanmasına, marş sorunlarına, motor gücünde kayba ve motor parçalarında aşınmaya neden olabilir. Bu ayrıca motorun gerektiğinden daha fazla yakıt kullanmasına da yol açar. Filtreyi 8 saatte bir veya ürün tozlu bir ortamda çalıştırılıyorsa daha sık temizleyin. Not: Hava filtresi temizlendiğinde veya değiştirildiğinde motorda ayar yapılması gerekir. Bkz. Rölantinin ayarlanması sayfada: 745

746 1681 - 001 - 28.06.2021Hava filtresinin temizlenmesi ve kontrol edilmesi

1. Hava filtresini çıkarın.2. Keçe hava filtresini basınçlı havayla temizleyin.

DİKKAT: Tamamen temizlenemiyorsa keçe hava filtresinideğiştirin. Hasar görmüş keçe havafiltresini daima değiştirin.3. Hava filtresi kapağının iç yüzeyini temizleyin.Basınçlı hava veya bir fırça kullanın. Yakıt filtresi Motora giden yakıt azalırsa yakıt tankı kapağındaki havadeliğinin ve yakıt filtresinin (A) temiz olduğundan eminolun.

Ayna dişli Ayna dişli fabrikada doğru miktarda yağ ile doldurulur.Ancak ürünü kullanmadan önce ayna dişlinin 3/4'ününgresle dolu olduğundan emin olun. McCulloch özelgresini kullanın.Ayna dişli onarılmadığı sürece ayna dişlideki gresyağının değiştirilmesi gerekmez. Bujinin kontrol edilmesi DİKKAT: Daima önerilen tipte buji kullanın. Yanlış buji türü ürüne zararverebilir.• Motor gücü düşükse, çalıştırılması kolay değilseveya rölantide düzgün bir şekilde çalışmıyorsa bujiyikontrol edin.• Buji elektrotlarında istenmeyen nesne riskiniazaltmak için şu talimatlara uyun:a) Rölanti hızının doğru ayarlandığından emin olun.b) Yakıt karışımının doğru olduğundan emin olun.c) Hava filtresinin temiz olduğundan emin olun.• Buji kirliyse temizleyin ve elektrot boşluğunun doğruolduğundan emin olun, bkz. Teknik veriler sayfada:

• Gerekirse bujiyi değiştirin. Teknik veriler B40 B Elite B40 BT EliteMotorSilindir hacmi, cm 40,1 40,1Silindir çapı, Ø mm 40,5 40,5Silindir strok uzunluğu, mm 31,1 31,1Rölanti, dev/dak 3000 30001681 - 001 - 28.06.2021 747B40 B Elite B40 BT Elite Önerilen maksimum devir, dev/dk. 12000 12000 Çıkış milinin devri, dev/dk. 8220 8220 Maks. motor çıkışı, ISO 8893'e göre, dev/dak'da kW 9000'de 1,5 9000'de 1,5 Ateşleme Sistemi Buji NGK CMR7H-10 NGK CMR7H-10 Elektrot boşluğu, mm 0,9-1,0 0,9-1,0 Yakıt ve yağlama sistemi Üretici/karbüratör tipi Ruixing H225D- Ruixing H225D- Yakıt deposu kapasitesi, l/cm³ 1/1000 1/1000 Ağırlık Yakıt, kesme donanımı ve siperlik olmadan, kg 7,3 7,4 Gürültü yayma

Ses gücü seviyesi, ölçülen dB(A) 112 112 Garanti edilen ses gücü düzeyi, L

EN ISO 11806 ve ISO 22868'e göre ölçülen operatör kulağında eşdeğer ses basıncı seviyesi, dB (A), min./maks. Misina kafayla (orijinal) donatılmış 100 100 Çim bıçağıyla (orijinal) donatılmış 99 99 Testere bıçağıyla (orijinal) donatılmış – 99 Titreşim seviyeleri

EN ISO 11806 ve ISO 22867 doğrultusunda, tutma yerlerinde ölçülen eşdeğer titreşim seviyeleri (a hv,eq ), m/sn

Misina kafasıyla (orijinal) donatılmış, sol / sağ 3,4/4,4 3,4/4,4 Çim bıçağıyla (orijinal) donatılmış, sol / sağ 5,2/5,1 5,2/5,1 Testere bıçağıyla (orijinal) donatılmış, sol / sağ – 4,5/4,2 B40 B Elite, B40 BT Elite Onaylı aksesuarlar Tip Kesme donanımı siperliği, Ürün no. Bıçakların/kesicilerin orta deliği, Ø 25,4 mm

2000/14/AT sayılı AT direktifi uyarınca ses gücü (L

) olarak çevrede ölçülen gürültü yayma seviyesi. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme donanımıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm so- nucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.

Eşdeğer ses basıncı seviyesi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 1 dB (A) şeklin- dedir.

Titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1 m/s

şeklindedir. 748 1681 - 001 - 28.06.2021B40 B Elite, B40 BT Elite Çıkış mili dişi M12 Çim bıçağı/çim kesici Çim bıçağı 255-4 1 inç (Ø 255, 4 diş) 580 30 50-01 Çim bıçağı 255-3 (Ø 255, 3 diş) 580 30 50-01 Testere bıçağı Testere bıçağı 200-22 (ø 200, 22 diş) 581 33 84-01 Misina kafa P35 580 30 50-01 Destek manşeti Sabit – 1681 - 001 - 28.06.2021 749AT Uyumluluk Bildirimi AT Uyumluluk Bildirimi Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel: [phone]; seri numaraları 2021 veya sonraki tarihli (yıl, seri numarasıyla birlikte nominal değerler plakasında açıkça belirtilmiştir) McCulloch B40 B Elite biçicinin aşağıdaki KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu belirtir:

• 17 Mayıs 2006 tarihli ve 2006/42/AT sayılı "makinelerle ilgili" direktif

• 26 Şubat 2014 tarihli ve 2014/30/AB sayılı "elektromanyetik uyumlulukla ilgili" direktif

• 8 Mayıs 2000 tarihli ve 2000/14/AT sayılı "çevreye gürültü yayma ile ilgili" direktif. Uyumluluk değerlendirmesi Ek V'e göre yapılmıştır. Gürültü yayma hakkında bilgi için Teknik veriler bölümüne bakın.

• 8 Haziran 2011 tarihli ve 2011/65/AB sayılı "elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlanmasına ilişkin" direktif. Aşağıdaki standartlar uygulanmıştır:

63000:2018 RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden; Husqvarna AB adına gönüllü olarak tip incelemesi gerçekleştirmiştir. Sertifikalar şu numaralara sahiptir: SEC/12/2339 - B40 B Elite, B40 BT Elite RISE SMP Svensk Maskinprovning AB, 2000/14/EG konsey direktifinin V. ekiyle uyumluluğu da doğrulamıştır. Huskvarna, 2020-08-25 Pär Martinsson, Geliştirme Müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu) Türk ithalat şirketi daha fazla bilgi için temas edilecek: Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş. Suadiye Mh. Bağdat Cd. No:455/4 Kadıköy – 34740 İstanbul / Türkiye Telefon: [phone] Faks: [phone] [e-mail]
