CS 35 - Saha MCCULLOCH - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi CS 35 MCCULLOCH PDF-muodossa.
📄
Asiakirja on tilapäisesti saatavilla
Käyttöohje siirretään parhaillaan uudelle palvelimellemme. Se tulee olemaan jälleen saatavilla muutaman tunnin kuluttua. Kiitos kärsivällisyydestäsi.
Pick your language and provide your email: we'll send you a specifically translated version.
| Tuotetyyppi | Raivaussaha / Ruohotrimmeri |
| Merkki | McCulloch |
| Malli | CS 35 (moottori B40 B Elite / B40 BT Elite) |
| Paino (ilman polttoainetta ja lisävarusteita) | 7,3 – 7,4 kg |
| Käyttövoima | Lyijyttömän bensiinin (max 10% etanolia) ja kaksitahtiöljyn seos, suhde 50:1 (2%) |
| Polttoainesäiliön tilavuus | 1 litra |
| Moottorityyppi | Kaksitahtinen polttomoottori, iskutilavuus 40,1 cm³ |
| Moottorin maksimiteho | 1,5 kW nopeudella 9 000 r/min (ISO 8893 mukaan) |
| Joutokäyntinopeus | 3 000 r/min |
| Suurin sallittu kierrosnopeus | 12 000 r/min |
| Voiman ulostuloakselin nopeus | 8 220 r/min |
| Sytytystulppa | NGK CMR7H-10 (kärkiväli 0,9-1,0 mm) |

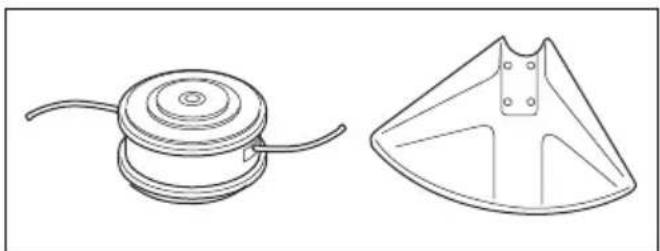

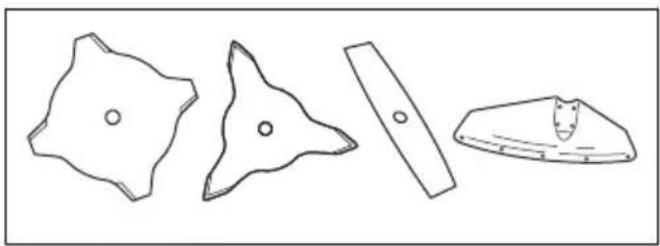

| Hyväksytyt leikkuuterät | Ruohoterä (255-4 tai 255-3), raivauslaikka (200-22), leikkuulankapää P35 |
| Äänenpainetaso (taattu) | 118 dB(A) |
| Tärinätaso (leikkuulankapää) | 3,4 / 4,4 m/s² (vasen/oikea) |

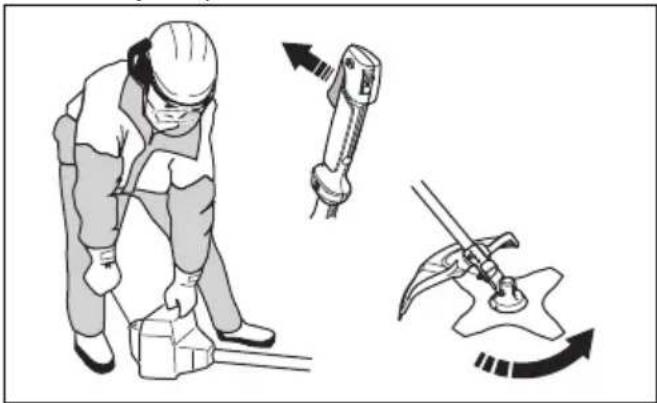

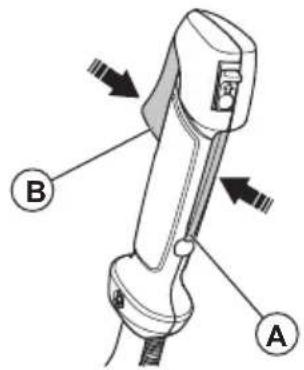

| Turvalaitteet | Kaasuliipan lukitus, pysäytyskytkin, leikkuulaitteen suojus, nopeasti irrotettava valjaat |

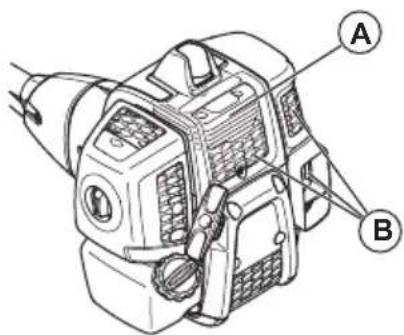

| Säännöllinen huolto | Ilmansuodattimen puhdistus (8 h välein), jäähdytysjärjestelmän tarkistus, sytytystulpan tarkastus, kulmavaihteen rasvaus |
| Korjattavuus | Varaosat saatavilla: terät, sytytystulpat, suodattimet, vastamutterit, leikkuulankapäät; korjaus valtuutetussa huollossa |
| Yhdenmukaisuus | EY-direktiivit 2006/42/EY, 2014/30/EU, 2000/14/EY, 2011/65/EU |

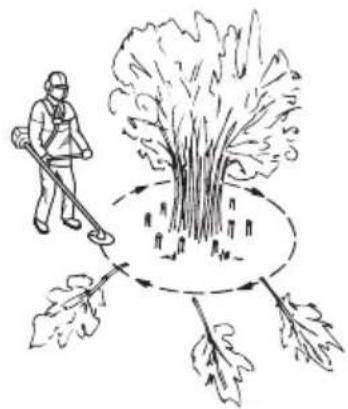

| Käyttötarkoitus | Rikkaruohojen poisto, raivaus, pensaiden ja puuston harvennus |
Usein kysytyt kysymykset - CS 35 MCCULLOCH
Millaista polttoainetta McCulloch CS 35 -raivaussahassa tulee käyttää?

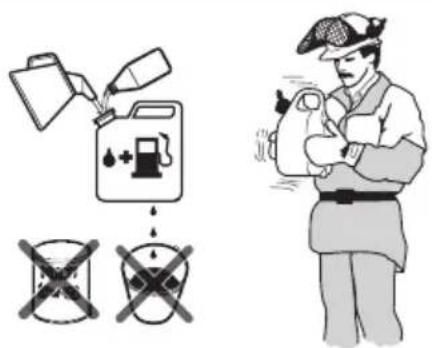

Käytä lyijyttömän bensiinin (oktaaniluku väh. 90 RON/87 AKI, enintään 10% etanolia) ja laadukkaan kaksitahtiöljyn seosta suhteessa 50:1 (2% öljyä). Parhaan suorituskyvyn saavuttamiseksi suosi McCullochin esisekoitettua alkylaattipolttoainetta.

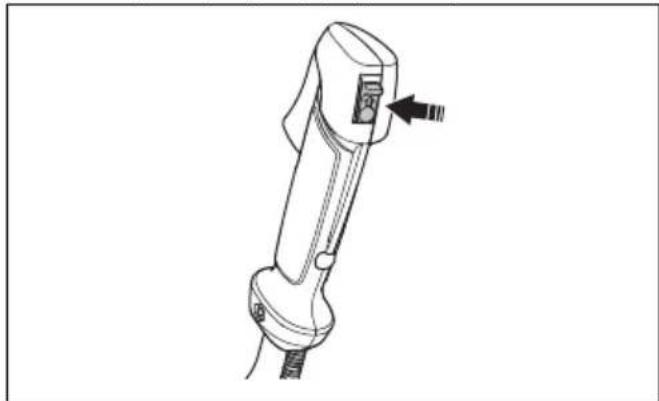

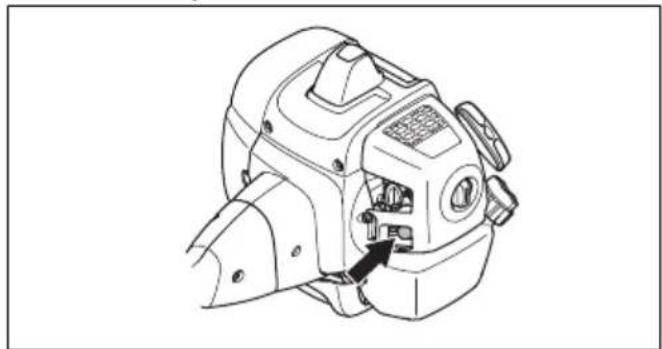

Miten moottori käynnistetään?

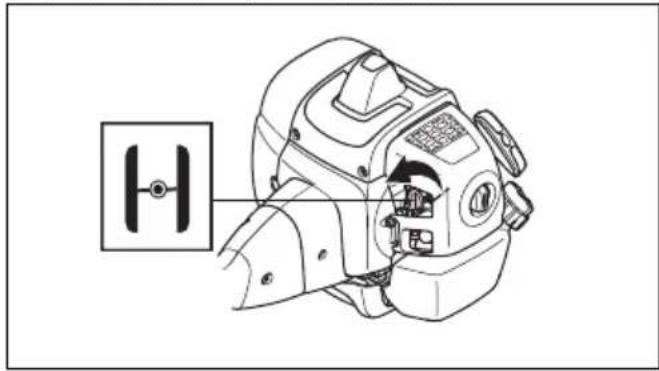

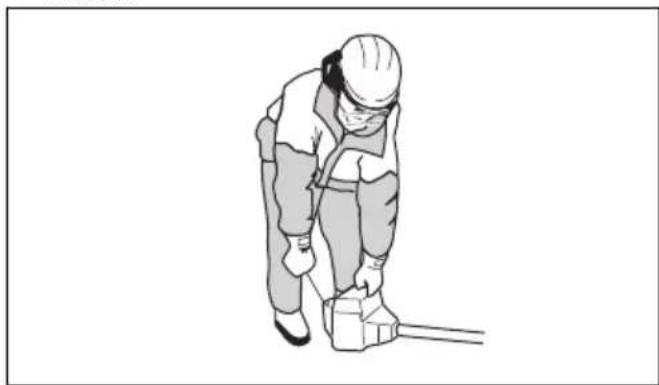

Aseta kone tasaiselle alustalle, paina polttoainepumppua useita kertoja, aseta kuristin asentoon, kytkin PÄÄLLE-asentoon, vedä sitten hitaasti käynnistysnarusta, kunnes tunnet vastusta, ja vedä nopeasti. Anna lämmetä 1-2 minuuttia ennen käyttöä.

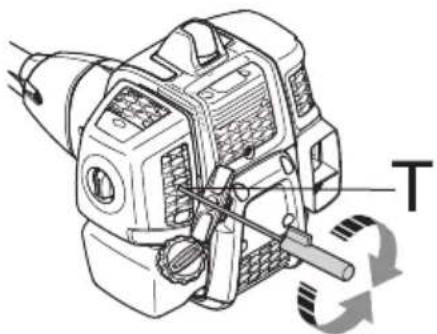

Miten joutokäyntinopeus säädetään?
Joutokäyntinopeus säädetään joutokäyntiruuvilla. Kierrä ruuvia myötäpäivään, kunnes leikkuuterä alkaa pyöriä, ja sitten vastapäivään, kunnes se pysähtyy. Oikea säätö on saavutettu, kun moottori käy tasaisesti eikä leikkuuterä pyöri joutokäynnillä.

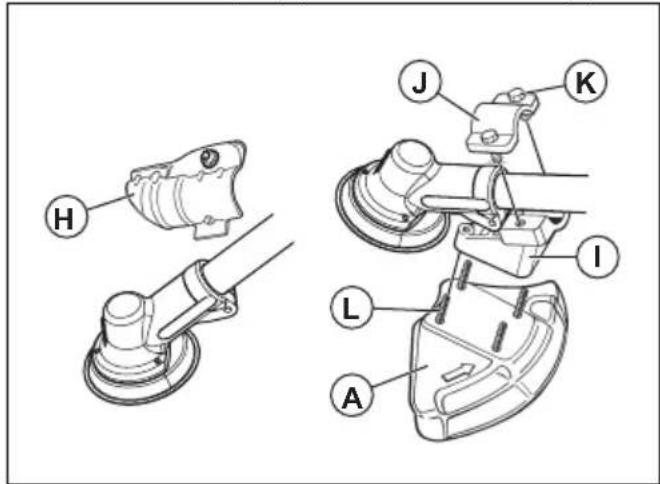

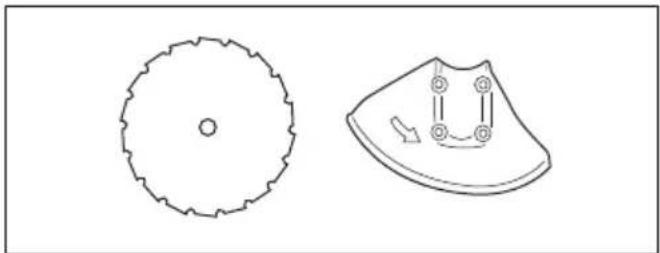

Mitä leikkuuteriä voin käyttää?

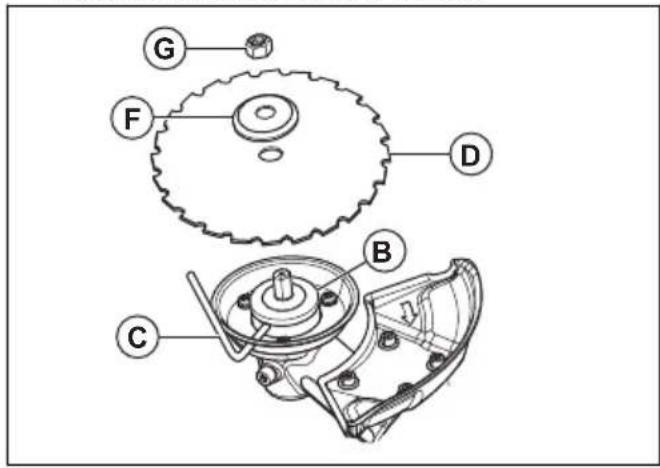

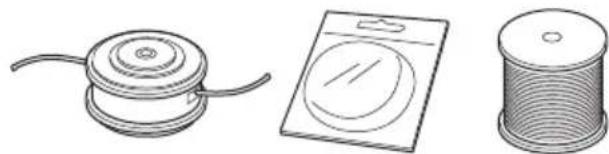

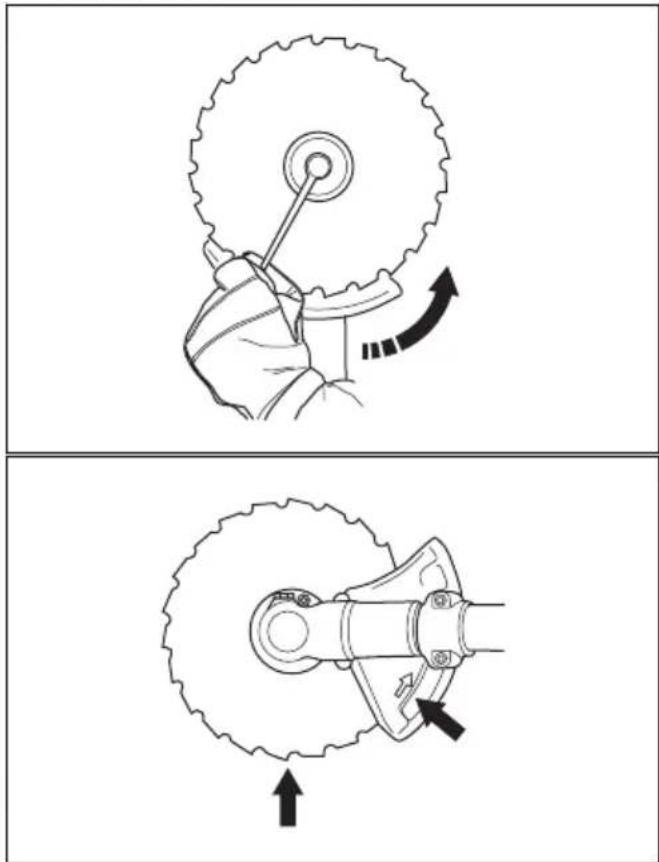

Voit käyttää ruohoterää (255-4 tai 255-3), raivauslaikkaa (200-22) tai leikkuulankapäätä P35. Jokainen lisävaruste vaatii hyväksytyn suojuksen. Älä koskaan käytä hyväksymätöntä lisävarustetta.

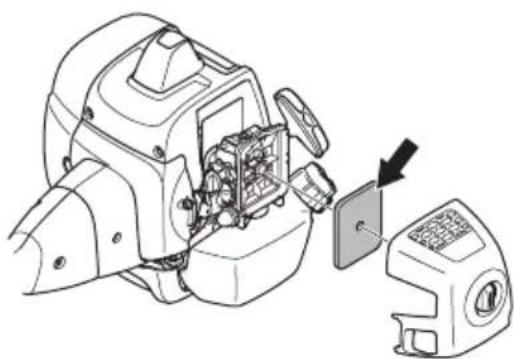

Miten ilmansuodatinta huolletaan?
Puhdista huopasuodatin paineilmalla 8 käyttötunnin välein. Jos suodatin on erittäin likainen tai vaurioitunut, vaihda se. Likainen suodatin voi aiheuttaa tehonmenetystä ja lisääntynyttä polttoaineenkulutusta.

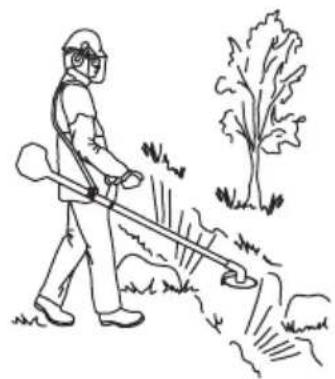

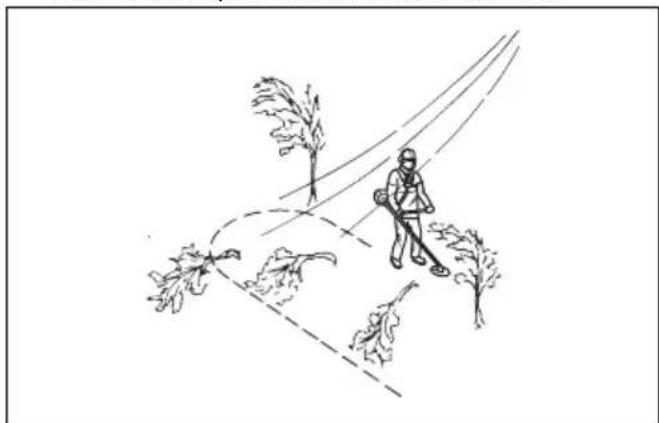

Mitkä turvaetäisyydet on otettava huomioon?
Pidä vähintään 15 metrin (50 jalan) etäisyys itsesi ja lähellä olevien ihmisten tai eläinten välillä. Käytä aina henkilökohtaisia suojavarusteita: kypärä, kuulosuojaimet, suojalasit, käsineet, liukuestepohjaiset saappaat ja kestävät vaatteet.

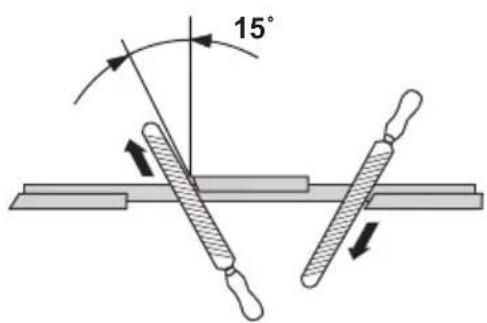

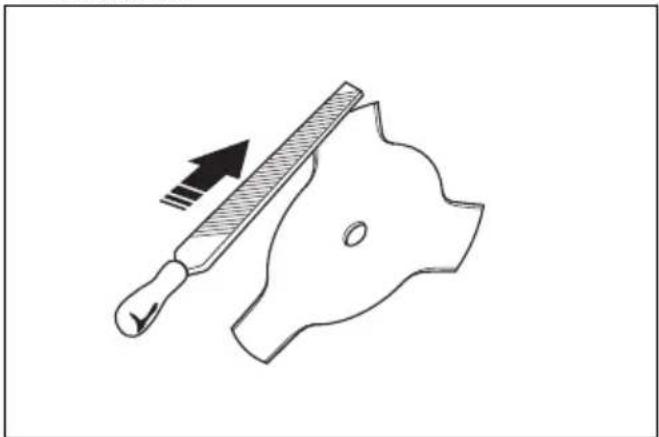

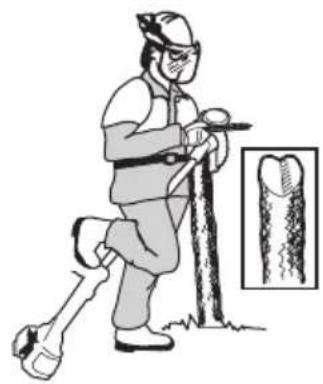

Miten raivauslaikka teroitetaan?

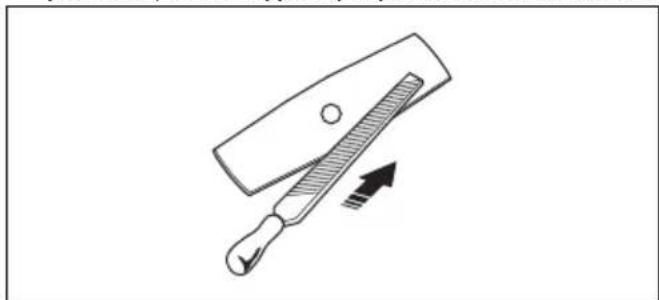

Käytä pyöreää viilaa, jonka halkaisija on 5,5 mm ja jonka kulma on 15°. Teroita yksi hammas oikealle, seuraava vasemmalle säilyttääksesi tasapainon. Jos terä on erittäin kulunut, aloita litteällä viilalla. Vaihda terä, jos se on vaurioitunut tai vääntynyt.
Mitä tehdä, jos leikkuuterä pyörii joutokäynnillä?
Se on turvallisuusongelma. Pysäytä kone välittömästi ja säädä joutokäynti käyttöohjeen mukaisesti (joutokäyntiruuvilla). Jos ongelma jatkuu, ota yhteys McCulloch-valtuutettuun huoltoon. Älä käytä konetta ennen kuin leikkuuterä pysähtyy joutokäynnillä.
Miten sytytystulppa tarkastetaan?
Tarkista sytytystulppa, jos moottorissa on tehonpuutetta tai käynnistysvaikeuksia. Puhdista tai vaihda se tarvittaessa. Elektrodien kärkivälin on oltava 0,9–1,0 mm. Käytä yksinomaan NGK CMR7H-10 -sytytystulppaa.
Mistä varaosia löytyy?
Varaosat (terät, sytytystulpat, suodattimet, vastamutterit, leikkuulankapäät) ovat saatavilla McCulloch-jälleenmyyjiltä ja valtuutetuista huoltoliikkeistä. Käytä vain alkuperäisiä tai valmistajan hyväksymiä osia turvallisuuden ja suorituskyvyn takaamiseksi.
