MANUAL DE UTILIZARE CS 35 MCCULLOCH

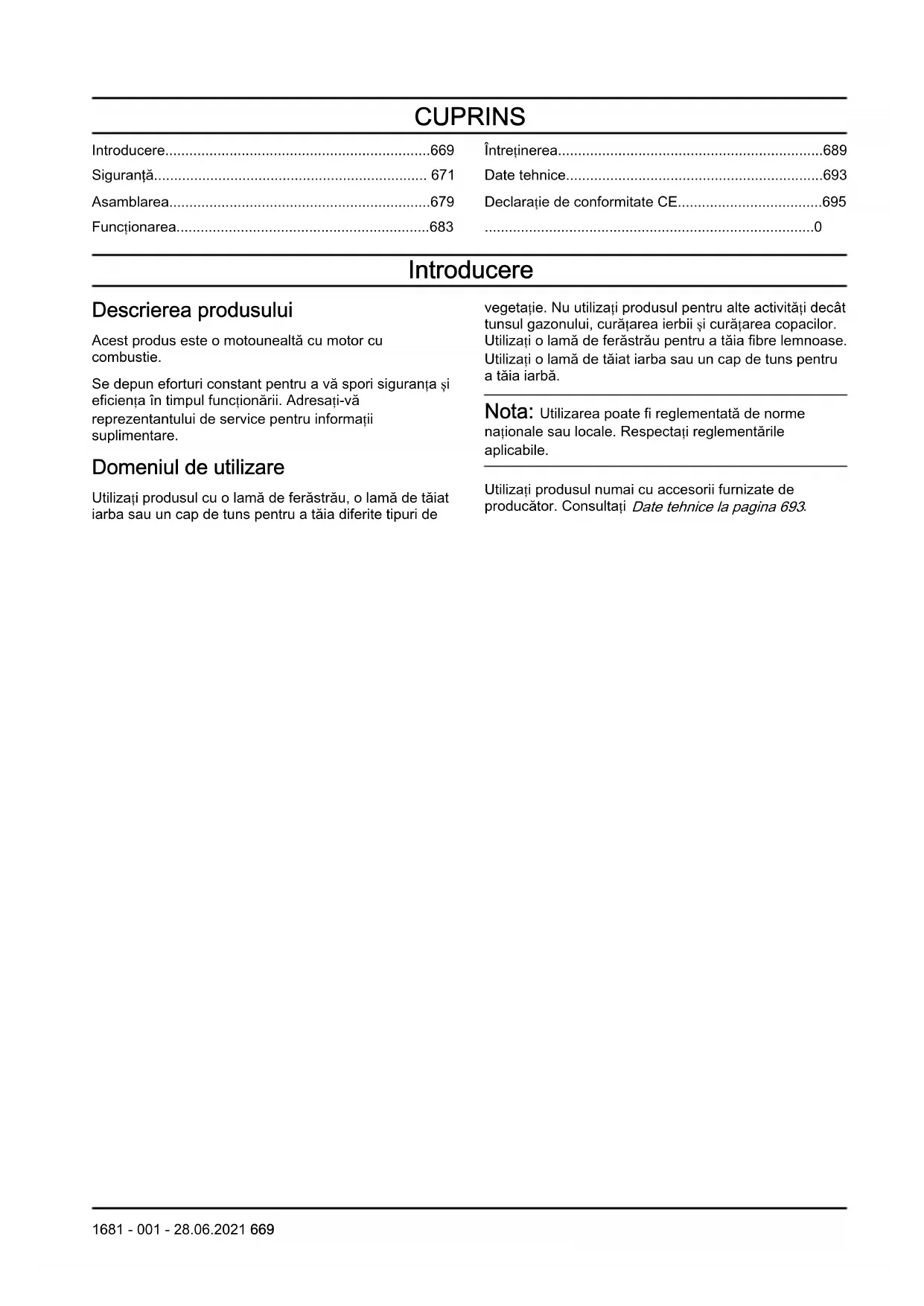

Introducere Descrierea produsului Acest produs este o motounealtă cu motor cu combustie. Se depun eforturi constant pentru a vă spori siguranța și eficiența în timpul funcționării. Adresați-vă reprezentantului de service pentru informații suplimentare. Domeniul de utilizare Utilizați produsul cu o lamă de ferăstrău, o lamă de tăiat iarba sau un cap de tuns pentru a tăia diferite tipuri de vegetație. Nu utilizați produsul pentru alte activități decât tunsul gazonului, curățarea ierbii și curățarea copacilor. Utilizați o lamă de ferăstrău pentru a tăia fibre lemnoase. Utilizați o lamă de tăiat iarba sau un cap de tuns pentru a tăia iarbă. Nota: Utilizarea poate fi reglementată de norme naționale sau locale. Respectați reglementările aplicabile. Utilizați produsul numai cu accesorii furnizate de producător. Consultați Date tehnice la pagina 693

1681 - 001 - 28.06.2021 669Prezentarea generală a produsului

1. Lama (nu pentru toate piețele)

4. Apărătoarea accesoriului de tăiere

7. Pârghie accelerație

8. Mecanism de blocare a accelerației

16. Flanșă de susținere

17. Cupă de susținere

18. Disc de antrenare

19. Suport pentru bara de comandă a direcției

20. Manualul operatorului

21. Apărătoare pentru transport (nu pentru toate piețele)

22. Cheie articulată

23. Siguranță (pentru produsele fără cheie hexagonală)

Simbolurile de pe produs AVERTISMENT! Acest produs este periculos. Dacă produsul nu este utilizat corect și cu atenție, operatorul sau persoanele din zonă pot suferi vătămări corporale sau deces. Pentru a preveni vătămarea corporală a operatorului sau a persoanelor din zonă, citiți și respectați toate instrucțiunile de siguranță din manualul operatorului. 670 1681 - 001 - 28.06.2021Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare. Utilizați o cască de protecție în locuri unde pot cădea obiecte pe dvs. Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. Utilizați mănuși de protecție omologate. Utilizați ghete pentru regim greu de lucru, rezistente la alunecare. Produsul poate determina proiectarea de obiecte, ceea ce poate produce vătămări corporale. Turația maximă a arborelui de ieșire.

15 m Păstrați o distanță minimă de 15 m/50 ft față de persoane și animale în timpul utilizării produsului. Risc de recul al lamei dacă echipamentul de tăiere atinge un obiect care nu este tăiat imediat. Produsul poate amputa părți ale corpului. Păstrați o distanță de minimum 15 m/50 ft față de persoane și animale în timpul utilizării produsului. Utilizați numai un fir flexibil de tăiere. Nu utilizați elemente de tăiere metalice. Aplicați aceasta pentru apărătoarea pentru tăiat iarbă. Săgețile indică limita pentru poziția mânerului. Buton purjor. Orificiu de umplere cu carburant. Șoc. Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și „Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului)”. Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și în Date tehnice la pagina 693

Produsul este în conformitate cu directivele CE aplicabile. aaaassxxxx Plăcuța de identificare sau imprima- rea laser indică numărul de serie. aaaa este anul fabricației și ss este săptămâna de fabricație. Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale. Răspunderea pentru produs Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;

• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;

• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;

• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată; Emisiile de Euro V AVERTISMENT: În urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs. Siguranţă Definiţii privind siguranţa Definiţiile de mai jos indică nivelul de gravitate pentru fiecare cuvânt de semnalizare. AVERTISMENT: Vătămări corporale. 1681 - 001 - 28.06.2021 671ATENŢIE: Deteriorarea produsului. Nota: Aceste informaţii facilitează utilizarea produsului. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.

• Nu utilizați mașina în condiții de vreme nefavorabilă, precum ceață densă, ploaie torențială, vânt puternic sau frig intens. Utilizarea produsului în condiții de vreme nefavorabilă vă poate obosi și poate crea riscuri suplimentare, precum solul alunecos sau o direcție de doborâre imprevizibilă.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cu privire la o situație de lucru sau procedurile operaționale după citirea manualului operatorului, discutați cu un distribuitor de service înainte de a continua.

• Scoateți pipa de bujie dacă scoateți produsul în afara câmpului vizual. Instrucțiuni de siguranță pentru asamblare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați mănuși de protecție omologate când asamblați produsul și accesoriul de tăiere.

• Demontați pipa bujiei din bujie înainte de a asambla produsul.

• Asigurați-vă că ghidonul și apărătoarea accesoriului pentru tăiere corecte sunt asamblate înainte de a utiliza produsul.

• O apărătoare defectă sau incorectă a accesoriului de tăiere poate provoca vătămări corporale. Nu utilizați un accesoriu de tăiere fără o apărătoare aprobată a acestuia.

• Ata șați corect capacul ambreiajului și arborele înainte de a porni produsul.

• Discul de antrenare și flanșa de susținere trebuie să se cupleze corect în orificiul de centrare a accesoriului de tăiere. Un accesoriu de tăiere incorect atașat poate cauza vătămare corporală sau deces.

• Atașați hamul la produs pentru a preveni accidentarea operatorului sau a altor persoane. Instrucțiuni de siguranță pentru utilizare AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de utilizare, învățați și înțelegeți diferența dintre curățarea copacilor, curățarea ierbii și tunderea ierbii.

• Utilizați echipament de protecție personală, consultați Echipament de protec

ie personală la pagina 673

• Expunerea pe termen lung la zgomot poate avea ca rezultat o pierdere ireversibilă a auzului. Utilizați întotdeauna un sistem omologat de protecție a auzului.

• Ascultați semnalele de avertisment și vocile cu volum mare atunci când utilizați sisteme de protecție a auzului. Îndepărtați întotdeauna sistemele de protecție a auzului imediat ce se oprește motorul.

• Nu utilizați niciodată produsul dacă l-ați modificat sau dacă este defect.

• Asigurați-vă că pipa bujiei și cablurile de aprindere nu sunt deteriorate, pentru a preveni riscul de șoc electric.

• Priviți împrejurul zonei de lucru pentru a vă asigura că persoanele, animalele sau obiectele nu au un efect negativ asupra siguranței în funcționare a produsului.

• Priviți împrejurul zonei de lucru pentru a vă asigura că nicio persoană și niciun animal nu intră în contact cu accesoriul de tăiere și nu sunt lovite de obiecte proiectate de accesoriul de tăiere.

• Nu utilizați produsul într-o situație sau într-o locație unde nu puteți primi ajutor în caz de accident.

• Nu utilizați produsul fără o apărătoare aprobată a accesoriului de tăiere.

• Asigurați-vă că persoanele și animalele se mențin la o distanță de minimum 15 m/50 ft în timpul lucrului. Priviți întotdeauna în spatele dvs. înainte de a vira cu produsul. Opriți imediat produsul dacă o persoană sau un animal intră în zona de siguranță de 15 m/50 ft. Dacă mai mult de 1 operator activează în aceeași zonă, păstrați o distanță de siguranță de minimum 2 ori înălțimea copacului și de minimum 15 m/50 ft.

• Examinați zona de lucru. Evitați toate obiectele nefixate, precum pietre, sticlă spartă, cuie, fire de oțel și cabluri care se pot pulveriza sau înfășura în jurul accesoriului de tăiere.

1681 - 001 - 28.06.2021• Asigurați-vă că vă puteți mișca în siguranță și că aveți o poziție sigură. Examinați zona din jurul dvs. pentru obstacole precum rădăcini, pietre, ramuri și șanțuri. Lucrați cu atenție în pante.

• Nu vă întindeți prea mult. Păstrați permanent o poziție stabilă a picioarelor și un echilibru adecvat.

• Înainte de a porni produsul, așezați-l pe o suprafață plată, la minimum 3 m/10 ft de sursa de combustibil și de locația de alimentare cu combustibil. Asigurați- vă că accesoriul de tăiere nu intră în contact cu obiecte și că nu se află obiecte în jurul acestuia.

• Dacă accesoriul de tăiere se rotește la turație de mers în gol, permiteți ajustarea acestuia de către un agent de service. Nu utilizați produsul până când acesta nu a fost reglat sau reparat.

• Fiți atent la obiectele proiectate. Utilizați întotdeauna ochelari de protecție omologați și păstrați distanța de apărătoarea accesoriului de tăiere. Pietrele și alte obiecte mici pot fi pulverizate în ochi și pot cauza orbire sau alte afecțiuni.

• Nu puneți jos produsul cu motorul pornit decât dacă aveți o bună vizibilitate asupra acestuia.

• Nu îndepărtați materialul tăiat și nu lăsați alte persoane să îl îndepărteze în timp ce motorul este pornit sau echipamentul de tăiere se rotește, deoarece aceasta poate duce la vătămări corporale grave.

• Opriți întotdeauna motorul și asigurați-vă că echipamentul de tăiere nu se rotește înainte de a elimina materialul înfășurat în jurul axului cuțitului sau prins între apărătoarea accesoriului de tăiere și accesoriul de tăiere.

• Aveți grijă când îndepărtați materialul din jurul echipamentului de tăiere. Angrenajul conic se încălzește în timpul funcționării și poate cauza arsuri.

• Gazele de eșapament de la motor sunt fierbinți și pot conține scântei. Pericol de incendiu. Procedați cu atenție în jurul materialului uscat și a celui inflamabil.

• Nu utilizați niciodată aparatul în interior sau în spații care nu dispun de o ventilație corespunzătoare. Gazele de eșapament conțin monoxid de carbon, care este un gaz inodor, toxic și deosebit de periculos.

• Opriți motorul înainte de a vă deplasa într-o zonă de lucru nouă. Atașați întotdeauna apărătoarea pentru transport înainte de a muta echipamentul.

• Expunerea prelungită la vibra ții poate conduce la afecțiuni circulatorii sau la deteriorări ale nervilor la persoanele cu circulație defectuoasă. Discutați cu medicul dacă prezentați simptome de expunere prelungită la vibrații. Astfel de simptome includ amorțeală, pierderea sensibilității tactile, gâdilături, ciupituri, durere, pierderea forței, modificări în culoarea sau în starea pielii. Aceste simptome apar de obicei la degete, la mâini sau la încheieturi. Riscul crește la temperaturi scăzute. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizați o cască dacă copacii din zona de lucru au o înălțime de peste 2 m/6,5 ft.

• Utilizați un sistem omologat de protecție a auzului.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie conformi cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările din UE.

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere. 1681 - 001 - 28.06.2021 673• Utilizați cizme de protecție cu bombeuri din oțel și tălpi antiderapante.

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu folosiți bijuterii, pantaloni scurți sau sandale. Nu utilizați produsul cu picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

• Păstrați echipamentul de prim ajutor în apropiere. Dispozitivele de siguranță de pe produs Pentru informații privind localizarea dispozitivelor de siguranță, consultați Apărătoare pentru accesoriul de tăiere la pagina 675

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate. Verificați și întrețineți cu regularitate dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service McCulloch.

• Nu aduceți modificări la dispozitivele de siguranță. Nu utilizați produsul dacă întrerupătoarele de siguranță, capacele de protecție sau alte dispozitive de siguranță nu sunt instalate sau sunt defecte.

• Pentru toate activitățile de service și de reparații la produs, în special pentru dispozitivele de siguranță, este necesară o pregătire specială. Dacă dispozitivele de siguranță nu trec de verificările indicate în acest manual al operatorului, trebuie să solicitați ajutorul unui agent de service. Garantăm disponibilitatea pentru repara ții și service profesionale. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

• Nu utilizați un accesoriu de tăiere fără o apărătoare aprobată și corect atașată a acestuia. Consultați Date tehnice la pagina 693

Verificarea opritorului pârghiei de accelerație Dispozitivul de blocare a accelerației este proiectat pentru prevenirea funcționării accidentale a comenzii accelerației.

1. Apăsați dispozitivul de blocare de blocare a pârghiei

de accelerație (A) și asigurați-vă că este eliberată comanda accelerației (B). Atunci când eliberați mânerul, atât comanda accelerației, cât și dispozitivul de blocare a pârghiei de accelerație se deplasează înapoi, în pozițiile inițiale. Această mișcare este controlată de două arcuri de rapel. Acest aranjament înseamnă blocarea automată a dispozitivului de control al accelerației la setarea de ralanti.

2. Asigurați-vă că comanda de accelerație este blocată

la setarea de ralanti atunci când dispozitivul de blocare a pârghiei de accelerație este eliberat.

1681 - 001 - 28.06.20213. Apăsați dispozitivul de blocare a pârghiei de accelerație și asigurați-vă că revine la poziția inițială atunci când îl eliberați.

4. Verificați ca dispozitivul de blocare a pârghiei de

accelerație și comanda de accelerație să se deplaseze liber și ca arcurile de rapel să funcționeze corespunzător.

5. Porniți produsul (consultați instrucțiunile de la

i oprire la pagina 684 ) și aplicați accelerația maximă.

6. Eliberați accelerația și asigurați-vă că accesoriul de

tăiere se oprește și rămâne nemișcat. Reglați carburatorul dacă accesoriul de tăiere se deplasează când accelerația este în poziția de mers în gol. Consultați instrucțiunile din capitolul Reglarea tura

iei de mers în gol la pagina 690

Pentru verificarea comutatorului de oprire

2. Deplasați comutatorul de oprire în poziția de oprire și

asigurați-vă că motorul se oprește. Apărătoare pentru accesoriul de tăiere Apărătoarea accesoriului de tăiere previne proiectarea unui obiect liber în direcția operatorului. Verificați integritatea apărătorii accesoriului de tăiere și înlocuiți-o, dacă este deteriorată. Utilizați numai apărătoarea aprobată pentru accesoriul de tăiere. Verificarea sistemului de amortizare a vibrațiilor Sistemul de amortizare a vibrațiilor reduce vibrațiile din mânere la minimum, ceea ce facilitează utilizarea.

2. Verificați vizual eventualele deformări și deteriorări,

de exemplu, crăpături.

3. Asigurați-vă că elementele sistemului de amortizare

a vibrațiilor sunt atașate corect. 1681 - 001 - 28.06.2021 675Verificarea mecanismului de deblocare rapidă AVERTISMENT: Nu utilizați un ham cu un mecanism de deblocare rapidă defect. Mecanismul de deblocare rapidă permite operatorului să îndepărteze rapid produsul de pe ham în caz de urgență.

2. Verificați vizual eventualele deteriorări, de exemplu,

3. Eliberați și atașați mecanismul de deblocare rapidă

pentru a vă asigura că funcționează corect. Amortizor de zgomot

• Nu utilizați un motor cu un amortizor de zgomot deteriorat. Un amortizor de zgomot deteriorat determină creșterea nivelului de zgomot și a pericolului de incendiu. Păstrați un stingător de incendiu în apropiere.

• Verificați cu regularitate ca amortizorul de zgomot să fie atașat la produs.

• Nu atingeți motorul sau amortizorul de zgomot în timp ce motorul este pornit. Nu atingeți motorul sau amortizorul de zgomot pentru o perioadă după oprirea motorului. Zonele fierbinți pot provoca vătămări corporale.

• Un amortizor de zgomot fierbinte poate cauza incendii. Fiți atent dacă utilizați produsul în apropierea lichidelor inflamabile sau a vaporilor.

• Nu atinge ți componente ale amortizorului de zgomot dacă acesta este deteriorat. Componentele pot conține materiale carcinogenice.

• Dacă produsul este prevăzut cu o sită parascântei, curățați-o la intervale regulate. Pentru a monta și demonta contrapiulița AVERTISMENT: Opriți motorul, utilizați mănuși de protecție și fiți atent la muchiile ascuțite ale accesoriului de tăiere. O piuliță de blocare este utilizată pentru a atașa unele tipuri de accesorii de tăiere. Piulița de blocare are filet pe stânga.

• Pentru a atașa, strângeți piulița de fixare în sensul opus sensului de rotație al accesoriului de tăiere.

• Pentru a îndepărta piulița de fixare, slăbiți piulița de fixare în același sens în care se rotește accesoriul de tăiere.

• Pentru a slăbi și a strânge piulița de fixare, utilizați o cheie articulată cu tijă lungă. Săgeata din ilustrație indică zona unde puteți acționa în siguranță cheia articulată. AVERTISMENT: Atunci când slăbiți sau strângeți piulița de fixare, există pericol de vătămări corporale cauzate de lamă. Trebuie să vă asigurați întotdeauna că apărătoarea lamei împiedică vătămări ale mâinii când faceți acest lucru. Nota: Asigurați-vă că piulița de fixare nu poate fi rotită manual. Înlocuiți piulița în cazul în care căptușeala de nailon nu are o rezistență de minimum 1,5 Nm. Piulița de fixare trebuie înlocuită după ce a fost folosită de aproximativ 10 ori. Echipamentul de tăiere Alegeți și întrețineți echipamentul de tăiere pentru a:

• Obține performanță maximă de tăiere.

• Prelungi durata de viață a echipamentului de tăiere.

• Urmați instrucțiunile de verificare, de întreținere și de service pentru amortizorul de zgomot.

1681 - 001 - 28.06.2021• Utilizați întotdeauna apărătoarea recomandată pentru echipamentul de tăiere. Consultați capitolul Date tehnice. AVERTISMENT: Utilizați accesoriile de tăiere numai împreună cu apărătoarele pe care le recomandăm! Consultați capitolul Date tehnice. Consultați instrucțiunile pentru accesoriul de tăiere pentru a verifica modul corect de încărcare a firului trimmerului și diametrul corect al firului trimmerului. AVERTISMENT: Un accesoriu de tăiere defect poate crește pericolul de accidente. AVERTISMENT: Opriți întotdeauna motorul înainte de a efectua orice activitate la accesoriul de tăiere. Acesta continuă să se rotească chiar și după eliberarea accelerației. Asigurați-vă că accesoriul de tăiere s-a oprit complet și deconectați pipa bujiei înainte de a începe să lucrați la acesta. Echipament de tăiere

• Utilizați lama de ferăstrău pentru a tăia fibre lemnoase.

• Utilizați lamele și cuțitele de iarbă pentru a tăia iarba aspră.

• Utilizați capul de tuns pentru a tunde iarba.

• O lamă ascuțită incorect sau deteriorată mărește riscul de accidente. Mențineți dinții lamei ascuțiți corect. Respecta ți instrucțiunile din Pentru ascu

i a lamelor de tăiat iarba la pagina 678 și utilizați matrița recomandată.

• Examinați accesoriul de tăiere, pentru a identifica eventuale deteriorări sau fisuri. Înlocuiți accesoriul de tăiere dacă este deteriorat.

• Utilizați accesoriile de tăiere numai cu apărătoarele recomandate. Consultați Date tehnice la pagina

• Utilizați produsul cu o lamă aprobată. Nu utilizați o lamă fără a instala corespunzător toate piesele necesare. Asigurați-vă că instalarea este efectuată corect și că sunt utilizate piesele corespunzătoare. Instalarea necorespunzătoare poate duce la desprinderea lamei și la vătămarea corporală a operatorului sau a altor persoane aflate în apropiere.

• Purtați mănuși de protecție atunci când manevrați lama sau efectuați operații de întreținere.

• Utilizați un sistem de protecție a capului atunci când operați un produs cu lamă.

• O lamă poate cauza vătămare corporală atunci când se învârte, la oprirea motorului sau la eliberarea pârghiei de accelerație. Asigurați-vă că lama s-a oprit complet din rotire înainte de a efectua lucrări de întreținere.

• Opriți motorul înainte de a efectua orice lucrări la accesoriul de tăiere. Asigurați-vă că accesoriul de tăiere se oprește complet. Deconectați conductorul de pe bujie.

• Mențineți dinții lamei ascuțiți corect.

• Nu utilizați un accesoriu de tăiere deteriorat.

• Atașați apărătoarea pentru transport pe lama atunci când transportați sau depozitați produsul. 1681 - 001 - 28.06.2021 677Pentru ascuțirea frezelor de tăiat iarba și a lamelor de tăiat iarba

• Ascuțiți uniform toate muchiile frezelor de tăiat iarba și lamelor, pentru a menține echilibrul. Utilizați o pilă plată, cu danturare simplă. Pentru ascuțirea lamei de ferăstrău AVERTISMENT: Opriți motorul. Utilizați mănuși de protecție.

• Pentru a ascuți corect lama, consultați instrucțiunile aferente acesteia.

• Asigurați-vă că produsul și lama dispun de sprijin suficient atunci când ascuțiți.

• Utilizați o pilă rotundă de 5,5 mm (7/32 in), cu mâner.

• Țineți pila sub un unghi de 15°.

• Ascu țiți un dinte al lamei de ferăstrău la dreapta și pe următorul la stânga, consultați ilustrația. 15˚ Nota: Ascuțiți marginile dinților cu o pilă plată, dacă lama este puternic uzată. Continuați să ascuțiți cu o pilă rotundă.

• Ascuțiți în mod egal toate muchiile, pentru a asigura echilibrul lamei.

• Reglați pasul lamei la 1 mm (0,04 in), cu unealta de configurare recomandată. Consultați instrucțiunile aferente lamei. AVERTISMENT: Eliminați întotdeauna o lamă deteriorată. Nu încercați să îndreptați o lamă îndoită sau răsucită și să o refolosiți. Cap de tuns AVERTISMENT: Asigurați-vă întotdeauna că firul trimmerului este înfășurat strâns și uniform în jurul tamburului pentru a evita vibrațiile dăunătoare.

• Utilizați numai capetele de tuns și firele de trimmer recomandate.

1681 - 001 - 28.06.2021• Dispozitivele mai mici necesită capete de tuns mici și invers.

• Lungimea firului trimmerului este importantă. Un fir mai lung al trimmerului necesită o putere mai mare a motorului decât un fir mai scurt al trimmerului cu același diametru.

• Asigurați-vă că freza de pe apărătoarea pentru capul de tuns este intactă. Aceasta taie firul trimmerului la lungimea corectă.

• Înmuiați firul trimmerului în apă timp de câteva zile înainte de utilizare, pentru a-i prelungi durata de viață. Reguli de siguranţă referitoare la carburant

• Nu porniţi produsul dacă pe acesta se află carburant sau ulei pentru motor. Îndepărtaţi carburantul/uleiul nedorit şi lăsaţi produsul să se usuce. Îndepărtaţi carburantul nedorit din produs.

• Dacă vărsaţi carburantul pe îmbrăcăminte, schimbaţi imediat hainele.

• Nu vărsaţi carburantul pe corp - poate provoca vătămări corporale. Dacă vărsaţi carburant pe corp, utilizaţi apă şi săpun pentru a elimina carburantul.

• Nu porniţi motorul dacă vărsaţi ulei sau carburant pe produs sau pe corp.

• Nu porniţi produsul dacă motorul prezintă scurgeri. Examinaţi cu regularitate motorul, pentru a identifica eventuale scurgeri.

• Manipulaţi cu atenţie carburantul. Carburantul este inflamabil, vaporii sunt explozivi şi pot cauza vătămări corporale sau deces.

• Nu respiraţi vaporii de carburant, se pot produce vătămări corporale. Asiguraţi-vă că fluxul de aer este suficient.

• Nu fumaţi în apropierea carburantului sau a motorului.

• Nu amplasaţi obiecte calde în apropierea carburantului sau a motorului.

• Nu adăugaţi carburant atunci când motorul este pornit.

• Asiguraţi-vă că motorul este rece înainte de a realimenta.

• Înainte de a realimenta, deschideţi lent capacul rezervorului de carburant şi eliberaţi cu atenţie presiunea.

• Nu adăugaţi carburant la motor într-o zonă interioară. Un flux de aer insuficient poate cauza vătămare corporală sau deces din cauza asfixierii sau a monoxidului de carbon.

• Strângeţi cu atenţie capacul rezervorului de carburant; în caz contrar, se pot produce incendii.

• Înainte de pornire, mutaţi produsul la o distanţă de minimum 3 m (10 ft) faţă de poziţia unde aţi umplut rezervorul.

• Nu introduceţi prea mult carburant în rezervorul de carburant.

• Asiguraţi-vă că nu se pot produce scurgeri atunci când mutaţi produsul sau rezervorul de carburant.

• Nu poziţionaţi produsul sau rezervorul de carburant în apropierea unei flăcări deschise, a scânteilor sau a unei lumini pilot. Asiguraţi-vă că în zona de depozitare nu se află flăcări deschise.

• Utilizaţi numai recipiente omologate atunci când mutaţi carburantul sau îl introduceţi în spaţiul de depozitare.

• Goliţi rezervorul de carburant înainte de a-l depozita pe termen lung. Respectaţi legislaţia locală cu privire la locaţia de eliminare a carburantului.

• Curăţaţi produsul înainte de depozitarea pe termen lung.

• Îndepărtaţi cablul bujiei înainte de a introduce produsul în spaţiul de depozitare, pentru a vă asigura că motorul nu porneşte accidental. Instrucțiuni de siguranță pentru întreținere

• Dacă nu puteți regla turația de mers în gol pentru a determina oprirea accesoriului de tăiere, contactați centrul de service. Nu utilizați produsul până când acesta nu a fost reglat sau reparat corect. Asamblarea AVERTISMENT: Citiți capitolul de siguranță înainte de asamblarea produsului. Introducere AVERTISMENT: Înainte de a asambla produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. AVERTISMENT: Demontați cablul de la bujie înainte de a asambla produsul. 1681 - 001 - 28.06.2021 679Pentru a instala mânerul

1. Atașați mânerul la consola de montare ca în figură.

Pentru montarea lamelor și a capetelor de tuns AVERTISMENT: Utilizați numai apărătoarea aprobată pentru lame. Consultați Date tehnice la pagina 693 . O apărătoare defectuoasă poate provoca vătămări corporale. AVERTISMENT: Dacă operați produsul cu o lamă de tăiat iarba, instalați mai întâi mânerul, apărătoarea de lamă și hamul corecte. AVERTISMENT: Dacă nu instalați corect lamele, acestea pot cauza vătămări corporale.

1. Asigurați-vă că secțiunea ridicată a discului de

antrenare/flanșei de susținere se cuplează corect în orificiul central al lamelor.

2. Instalarea lamelor.

Instalarea apărătorii lamei, a lamei de tăiat iarba și a frezei de tăiat iarba ATENŢIE: Utilizați numai apărătoarea aprobată pentru lame. Consultați manualul operatorului. ATENŢIE: Asigurați-vă că extensia apărătoarei este demontată.

1. Montați apărătoarea de disc/apărătoarea

accesoriului de tăiere (A) pe arbore și strângeți-o cu bolțul (L).

3. Rotiți arborele de ieșire până când unul dintre

orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.

4. Introduceți siguranța (C) în orificiu pentru a bloca

5. Poziționați lama (E), flanșa de susținere (F) și cupa

de susținere (G) pe arborele de ieșire.

1681 - 001 - 28.06.20216. Instalați piulița (H). Țineți tija cheii cât de aproape posibil de apărătoarea lamei. Pentru a strânge piulița, trebuie să rotiți cheia în direcția opusă direcției de rotație. Strângeți piulița la un cuplu de 35-50 Nm (3,5-5 kpm).

Nota: Filet stânga. Pentru montarea apărătoarei pentru capul de tuns și a capului de tuns Nota: Asigurați-vă că utilizați apărătoarea corectă pentru capul de tuns respectiv.1. Atașați apărătoarea capului de tuns/apărătoareacombinată corectă (A) pentru capul de tuns.2. Instalați apărătoarea capului de tuns/apărătoarea combinată în jurul arborelui și strângeți-o cu șurubul (B). Utilizați siguranța sau cheia hexagonală (C).

3. Poziționați siguranța sau cheia hexagonală (C) în

canelura de pe capul șurubului și strângeți.4. Ata șați discul de antrenare (D) pe arborele de ieșire. 5. Rotiți arborele de ieșire până când unul dintreorificiile din discul de antrenare se aliniază cu orificiulcorespunzător din carcasa angrenajului.6. Introduceți siguranța sau cheia hexagonală (C) înorificiu pentru a bloca arborele.7. Asamblați capul de tuns/lamele de plastic (E). Rotițicapul de tuns/lamele de plastic în sens antiorar.

8. Pentru demontare, urmați instrucțiunile în ordineinversă.

Pentru instalarea unei apărătoare de disc și a unei lame de ferăstrău ATENŢIE: Utilizați numai apărătoarea aprobată pentru lame. Consultați Date tehnice la pagina 693 1. Îndepărtați placa portantă (H).2. Instalați adaptorul (I) și consola (J) cu ajutorul celordouă șuruburi (K).3. Instalați apărătoarea lamei (A) pe adaptor cu ajutorulcelor 4 șuruburi (L). J K

6815. Rotiți axul cuțit până când unul dintre orificiile din discul de antrenare se aliniază cu orificiul corespunzător din carcasa angrenajului.

6. Introduceți siguranța(C) în orificiu pentru a bloca

7. Poziționați lama (D) și flanșa de susținere (F) pe

8. Fixați piulița (G). Piulița trebuie strânsă la un cuplu

de 35-50 Nm (3,5-5 kpm). Utilizați cheia articulată din setul de unelte. Țineți arborele cheii cât mai aproape posibil de apărătoarea disc. Pentru a strânge piulița, rotiți cheia în sensul opus direcției de rotație.

9. Atunci când slăbiți sau strângeți piulița lamei de

ferăstrău, vă puteți răni în dinții lamei de ferăstrău. Prin urmare, asigurați-vă că apărătoarea de disc vă protejează mâna întotdeauna. Utilizați întotdeauna o cheie tubulară cu un mâner suficient de lung pentru a permite acest lucru. Săgeata din diagramă indică zona în care trebuie să manevrați cheia articulată atunci când slăbiți sau strângeți piulița. Pentru montarea apărătoarei pentru transport

1. Montați apărătoarea pentru transport așa cum se

indică în ilustrație. Reglarea hamului AVERTISMENT: Produsul trebuie să fie întotdeauna atașat corect pe ham. În caz contrar, nu puteți controla produsul în 682 1681 - 001 - 28.06.2021siguranță, ceea ce poate duce la rănirea dvs. sau a altor persoane. Nu utilizați un ham defect. Nu utilizați un ham cu un dispozitiv de deschidere rapidă defect.

2. Conectați produsul la ham.

3. Reglați hamul pentru cea mai bună poziție de lucru.

4. Reglați bretelele laterale pentru ca produsul să

exercite o presiune egală pe ambii umeri.

5. Reglați hamul până când accesoriul de tăiere este

6. Lăsați accesoriul de tăiere să se sprijine ușor pe sol.

Reglați clema hamului pentru a echilibra corect produsul. Nota: Dacă utilizați o lamă de tăiat iarbă, aceasta trebuie echilibrată la aproximativ 10 cm / 4 inchi de sol. Funcționarea AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului. Introducere AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța. Carburant Acest produs dispune de motor în doi timpi. ATENŢIE: Tipul incorect de carburant poate deteriora motorul. Utilizați un amestec de benzină și de ulei pentru motoare în doi timpi. Carburant preamestecat

• Utilizați carburantul alchilat preamestecat McCulloch pentru cele mai bune performanțe și prelungirea duratei de viață a motorului. Acest carburant conține substanțe chimice mai puțin nocive în comparație cu carburantul obișnuit, ceea ce reduce nivelul gazelor de eșapament nocive. Cantitatea de resturi după ardere este mai mică în cazul acestui carburant, care păstrează componentele motorului mai curate. Pentru amestecarea carburantului Benzină

• Utilizați benzină fără plumb de calitate cu un conținut maxim de 10% etanol. ATENŢIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON/87 AKI. Utilizarea unui carburant cu o cifră octanică inferioară poate provoca bătăi la motor, ceea ce duce la defectarea motorului. Ulei pentru motoare în doi timpi

• Pentru cele mai bune rezultate și performanțe, utilizați uleiul pentru motoare în doi timpi McCulloch.

• Dacă uleiul McCulloch pentru motoare în doi timpi nu este disponibil, utilizați un ulei pentru motoare în doi timpi de bună calitate pentru motoare răcite cu aer. Adresați-vă reprezentantului dvs. de service pentru a alege uleiul corect. ATENŢIE: Nu utilizați ulei pentru motoare în doi timpi răcit pentru motoarele externe răcite cu apă, numit și ulei pentru motoare externe. Nu folosiți ulei pentru motoare în patru timpi. 1681 - 001 - 28.06.2021 683Amestecarea benzinei cu ulei pentru motoare în doi timpi Benzină, litru Ulei pentru motoare în doi timpi, litru 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 Galon SUA Uncie lichidă SUA 1 2 ½ 2 1/2 6 ½ 5 12 ⅞ ATENŢIE: Micile erori pot să influențeze drastic raportul amestecului atunci când amestecați cantități mici de carburant. Măsurați cu grijă cantitatea de ulei și asigurați-vă că obțineți amestecul corect.

1. Umpleți jumătate din cantitatea de benzină într-un

recipient curat pentru combustibil.

2. Adăugați cantitatea completă de ulei.

3. Agitați amestecul.

4. Adăugați în recipient cantitatea de benzină rămasă.

5. Agitați cu grijă amestecul.

ATENŢIE: Nu amestecați carburantul pentru mai mult de 1 lună la un moment dat. Umplerea rezervorului de carburant AVERTISMENT: Respectați procedura următoare pentru propria siguranță.

1. Opriți motorul și lăsați motorul să se răcească.

2. Curățați suprafața din jurul capacului rezervorului de

3. Agitați recipientul și asigurați-vă că amestecarea

carburantului s-a efectuat corespunzător.

4. Scoateți încet capacul rezervorului de carburant,

pentru a elibera presiunea.

5. Umpleți rezervorul de carburant.

ATENŢIE: Verificați să nu existe prea mult carburant în rezervorul de carburant. Carburantul se dilată atunci când se încălzește.

6. Strângeți cu atenție capacul rezervorului de

7. Curățați excesul de carburant de pe produs și din

8. Îndepărtați produsul la cel puțin 3 m/10 ft de zona de

realimentare și de sursa de carburant înainte de a porni motorul. Nota: Pentru a vedea unde se află rezervorul de carburant pe produsul dvs., consultați Prezentarea generală a produsului la pagina 670

Pentru pornire și oprire Înainte de a utiliza produsul

• Examinați zona de lucru pentru a vă asigura că sunteți familiarizat cu tipul de teren, cu panta solului și cu eventualele obstacole, precum pietrele, ramurile și șanțurile.

• Efectuați o inspecție globală a produsului.

• Efectuați inspecțiile de siguranță, întreținerea și operațiile de service indicate în acest manual.

• Asigurați-vă că toate capacele, apărătoarele, mânerele și echipamentul de tăiere sunt corect atașate și nu sunt deteriorate.

• Asigurați-vă că nu există fisuri la baza dinților lamei de ferăstrău sau ai lamei de tăiat iarba, precum și la

1681 - 001 - 28.06.2021orificiul central al lamei. Înlocuiți lama, dacă este deteriorată.

• Examinați flanșa de susținere, pentru a vedea dacă nu prezintă fisuri. Înlocuiți flanșa de susținere, dacă acesta este deteriorată.

• Asigurați-vă că nu este posibilă demontarea manuală a contrapiuliței. Dacă o puteți demonta manual, accesoriul de tăiere nu este suficient de bine fixat și trebuie să-l înlocuiți.

• Examinați apărătoarea discului pentru a identifica eventuale deteriorări sau fisuri. Înlocuiți apărătoarea discului dacă a suferit un șoc sau dacă prezintă crăpături.

• Examinați capul de tuns și apărătoarea accesoriului de tăiere pentru a vedea dacă nu prezintă deteriorări sau fisuri. Înlocuiți capul de tuns și apărătoarea accesoriului de tăiere dacă au suferit șocuri sau dacă prezintă fisuri. Pornirea motorului

1. Poziționați produsul pe o suprafață plană și stabilă.

Țineți accesoriul de tăiere ridicat de pe sol.

2. Apăsați în mod repetat balonul purjorului până când

carburantul începe să umple balonul. Nu este necesar să umpleți complet butonul purjorului.

3. Deplasați clapeta de șoc în poziția de șoc tras.

AVERTISMENT: Accesoriul de tăiere începe să se rotească imediat când porniți motorul cu șocul.

4. Setați comutatorul start/stop în poziția de

funcționare. 1681 - 001 - 28.06.2021 6855. Țineți corpul produsului pe sol, cu mâna stângă.

6. Țineți mânerul șnurului de pornire cu mâna dreaptă.

7. Trageți ușor șnurul de pornire cu mâna dreaptă până

când simțiți rezistență. AVERTISMENT: Nu răsuciți șnurul de pornire în jurul mâinii.

ți firul rapid și cu forță. Trageți în repetate rânduri de firul de pornire până când motorul pornește. ATENŢIE: Nu trageți șnurul de pornire până când se întinde complet și nu dați drumul mânerului de pornire când șnurul este complet întins. Aceasta poate deteriora produsul.

9. Resetați șocul când se produce combustia în motor.

10. Acționați accelerația treptat când pornește motorul.

11. Asigurați-vă că motorul funcționează uniform și lăsați

motorul să se încălzească 1-2 minute înainte de utilizare. Oprirea produsului

• Apăsați pe comutatorul de oprire pentru a opri motorul. Recul lamă

• Un recul al lamei este o mișcare bruscă a produsului în lateral, în față sau în spate. Un recul al lamei are loc atunci când lama de tăiat iarba lovește un obiect care nu poate fi tăiat. În zone în care este dificil să vede ți materialul pe care îl tăiați, riscul de recul al lamei crește.

• Atunci când are loc un recul al lamei, există riscul ca produsul sau operatorul să se miște din poziția lor. O lamă care se mișcă poate lovi persoanele aflate în apropiere și există pericolul de vătămări corporale.

• Dacă o lamă este îndoită, prezintă crăpături, este ruptă sau deteriorată, aruncați-o.

• Utilizați o lamă ascuțită. Riscul apariției reculului lamei crește atunci când o lamă nu este ascuțită. Instrucțiuni generale de lucru AVERTISMENT: Aveți grijă la tăierea unui copac tensionat. Acesta poate reveni la poziția sa normală înainte sau după tăiere, vă poate lovi pe dvs. sau produsul și poate cauza vătămări corporale.

• Creați un spațiu deschis la un capăt al zonei de lucru și începeți lucrul de acolo.

• Deplasați-vă după un model regulat în suprafața de lucru.

• Deplasați produsul complet la stânga și la dreapta, pentru a curăța pe o distanță de 4-5 m la fiecare întoarcere.

• Curățați pe o lungime de 75 m înainte de a întoarce și a reveni. În timpul lucrului, deplasați recipientul de carburant cu dvs.

• Deplasați-vă într-o direcție unde nu se întâlnesc șanțuri și obstacole mai mult decât este necesar.

• Deplasați-vă într-o direcție unde vântul determină căderea vegetației tăiate în zona curățată.

1681 - 001 - 28.06.2021• Deplasați-vă de-a lungul pantelor, nu în susul și în josul acestora. Curățarea copacilor cu o lamă de ferăstrău Pentru a doborî un copac la stânga Pentru a doborî la stânga, împingeți baza copacului spre dreapta.

1. Aplicați accelerație maximă.

2. Poziționați lama de ferăstrău pe arbore, așa cum

este indicat în figură.

3. Înclinați lama de ferăstrău și apăsați-o puternic pe

diagonală, în jos și spre dreapta. În același timp, apăsați arborele cu apărătoarea discului. Pentru a doborî un copac la dreapta Pentru a doborî la dreapta, împingeți baza copacului spre stânga.

1. Aplicați accelerație maximă.

2. Poziționați lama de ferăstrău pe arbore, așa cum

este indicat în figură.

3. Înclinați lama de ferăstrău și apăsați-o puternic pe

diagonală, în sus și spre dreapta. În același timp, apăsați arborele cu apărătoarea discului. Pentru a doborî un copac înainte Pentru a doborî înainte, împingeți baza copacului înapoi.

1. Aplicați accelerație maximă.

2. Poziționați lama de ferăstrău pe arbore, așa cum

este indicat în figură.

ți lama de ferăstrău înainte, cu o mișcare rapidă. Pentru a doborî copaci mari Copacii mari trebuie tăiați din două părți.

1. Examinați direcția în care va cădea copacul.

2. Aplicați accelerație maximă.

3. Efectuați prima tăietură pe partea pe care va cădea

4. Tăiați în profunzime copacul pe partea cealaltă.

ATENŢIE: Dacă lama ferăstrăului se blochează, nu trageți produsul cu o mișcare bruscă. Aceasta poate duce la deteriorarea lamei de ferăstrău, a angrenajului conic, a arborelui sau a mânerului. Eliberați mânerele, țineți arborele cu ambele mâini și trageți cu atenție produsul. 1681 - 001 - 28.06.2021 687Nota: Utilizați o presiune mai mare de tăiere pentru doborârea arborilor mici. Utilizați o presiune mai mică de tăiere pentru doborârea arborilor mari. Tăierea tufișurilor cu o lamă de ferăstrău Pentru a doborî la stânga, împingeți baza copacului spre dreapta.

• Tăiați copacii subțiri și tufișurile.

• Deplasați produsul dintr-o parte în alta.

• Tăiați mai mulți copaci dintr-o mișcare.

• Pentru grupuri de copaci subțiri: a) Tăiați copacii exteriori de la înălțime. b) Tăiați copacii exteriori la înălțimea corectă. c) Tăiați de la centru. Dacă nu aveți acces la centru, tăiați copacii exteriori de la înălțime și lăsați-i să cadă, Aceasta reduce riscul blocării lamei de ferăstrău. Curățarea ierbii cu o lamă de tăiat iarba ATENŢIE: Nu utilizați lame și cuțite de tăiat iarba pe lemn. Utilizați lamele și cuțitele de tăiat iarba numai pentru iarbă lungă sau groasă.

• Deplasați produsul dintr-o parte în alta.

• Începeți mișcarea de la dreapta la stânga atunci când tăiați. Deplasați produsul la dreapta înainte de a tăia din nou.

• Tăiați cu partea stângă a lamei de tăiat iarba.

• Înclina ți lama de tăiat iarba spre stânga, pentru a determina căderea în linie a ierbii. Aceasta facilitează colectarea ierbii.

• Păstrați o poziție stabilă, cu picioarele depărtate.

• Deplasați-vă înainte după fiecare mișcare la dreapta și asigurați-vă că aveți o poziție stabilă înainte de a tăia din nou.

• Mențineți o ușoară presiune asupra cupei de susținere pe sol, pentru a vă asigura că lama de tăiat iarba nu intră în contact cu solul.

• Respectați următoarele instrucțiuni pentru a reduce riscul de înfășurare a materialului tăiat în jurul lamei de tăiat iarba: a) Aplicați accelerație maximă. b) Nu deplasați lama de tăiat iarba prin materialul tăiat atunci când deplasați produsul de la stânga la dreapta.

• Înainte de a colecta materialul tăiat, opriți motorul și scoateți produsul din ham. Așezați produsul pe sol. Tunderea ierbii folosind un cap de tuns Pentru a tunde iarba

1. Țineți capul de tuns chiar deasupra solului, în poziție

înclinată. Nu împingeți firul trimmerului în iarbă.

2. Reduceți lungimea firului trimmerului cu 10-12 cm /

3. Reduceți turația motorului pentru a reduce riscul

deteriorării plantelor.

4. Utilizați accelerația la 80 % când tundeți iarbă în

apropierea unor obiecte. Pentru a îndepărta iarba

1. Mențineți capul de tuns deasupra solului.

2. Înclinați capul de tuns.

3. Tăiați cu capătul firului de trimmer în jurul obiectelor

1681 - 001 - 28.06.2021ATENŢIE: Tăiați iarbă. Alte obiecte care sunt lovite de firul de trimmer măresc uzura firului de trimmer.

4. Utilizați viteză 80 % atunci când tăiați și îndepărtați

vegetație. Astfel se reduce uzura capului de tuns și a firului de trimmer. Pentru a tăia iarba

1. Când tăiați iarba, asigurați-vă că firul trimmerului

este paralel cu solul.

2. Nu împingeți capul de tuns în sol. Aceasta poate

3. Mișcați produsul dintr-o parte în alta când tăiați iarba.

Utilizați viteza maximă. Pentru a mătura iarba Fluxul de aer de la firul trimmerului rotativ se poate utiliza pentru eliminarea ierbii tăiate dintr-o zonă.

1. Mențineți capul de tuns și firul trimmerului în paralel

cu solul și deasupra acestuia.

2. Aplicați accelerație maximă.

3. Mutați capul de tuns dintr-o parte în alta și măturați

iarba. AVERTISMENT: Curățați capacul capului de tuns la fiecare asamblare a unui fir nou al trimmerului, pentru a preveni dezechilibrarea mânerelor și resimțirea vibrațiilor în acestea. De asemenea, verificați celelalte componente ale capului de tuns și curățați-le, dacă este necesar. Întreținerea Introducere AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a efectua operații de întreținere asupra produsului. Program de întreținere Întreținere Zilnic Săptă- mânal Lunar Curățați suprafața exterioară. X Verificați dacă hamul este deteriorat. X 1681 - 001 - 28.06.2021 689Întreținere Zilnic Săptă- mânal Lunar Verificați opritorul pârghiei de accelerație și pârghia de accelerație. Consultați Verificarea opritorului pârghiei de accelera

Examinați mânerul pentru a vedea dacă nu prezintă deteriorări și asigurați-vă că este corect montat.

Verificați comutatorul de oprire. Consultați Pentru verificarea comutatorului de oprire la pagina 675

Verificați ca accesoriul de tăiere să nu se rotească la turația de mers în gol. X Curățați filtrul de aer. Înlocuiți dacă este deteriorat. X Examinați apărătoarea accesoriului de tăiere, pentru a identifica eventuale dete- riorări sau fisuri.

Asigurați-vă de montarea corectă a lamei fierăstrăului sau a lamei de tăiat iarba. Asigurați-vă că lama ferăstrăului sau lama de tăiat iarba este ascuțită și nu este deteriorată.

Examinați capul de tuns, pentru a vedea dacă nu prezintă deteriorări și fisuri. În- locuiți dacă este deteriorat.

Strângeți complet piulița de blocare a accesoriilor de tăiere cu o piuliță de bloca- re.

Verificați apărătoarea pentru transport pentru a vedea dacă nu prezintă deterio- rări și asigurați-vă că poate fi montată corect.

Strângeți șuruburile și piulițele. X Verificați etanșeitatea motorului, a rezervorului de carburant și a conductelor de carburant.

Verificați demarorul și firul acestuia, pentru a vedea dacă nu prezintă deteriorări. X Verificați bujia. Consultați Pentru a verifica bujia la pagina 692 . Înlocuiți bujia atunci când este necesar. Asigurați-vă că bujia este prevăzută cu un amortizor.

Curățați suprafața exterioară a carburatorului și zona din jurul acesteia. X Asigurați-vă că angrenajul conic să fie umplut corect cu unsoare. Consultați An- grenaj conic la pagina 692

Verificați filtrul de combustibil din punctul de vedere al contaminării și furtunul de combustibil pentru a vedea dacă prezintă crăpături și alte defecte. Înlocuiți dacă este necesar.

Verificați toate cablurile și conexiunile. X Înlocuiți bujia. Asigurați-vă că bujia este prevăzută cu un amortizor. X Reglarea turației de mers în gol Acul pentru turație ridicată și cel pentru turație redusă sunt setate definitiv și nu pot fi reglate. Acul pentru turația de mers în gol este sigura funcție care poate fi reglată.

1. Porniți motorul și asigurați-vă că este cald înainte de

a începe să reglați turația de mers în gol. 690 1681 - 001 - 28.06.20212. Rotiți șurubul de reglare a turației de mers în gol în sensul acelor de ceasornic până când accesoriul de tăiere începe să se rotească.

3. Rotiți șurubul de reglare a turației de mers în gol în

sens contrar acelor de ceasornic până când accesoriul de tăiere se oprește.

4. Turația de mers în gol trebuie să fie sub valoarea la

care accesoriul de tăiere începe să se rotească. Turația de mers în gol este corectă când motorul funcționează uniform în toate pozițiile. Întreținerea amortizorului de zgomot Amortizorul de zgomot reduce nivelul de zgomot și dirijează gazele de eșapament la distanță de utilizator. AVERTISMENT: Amortizoarele de zgomot care dispun de convertoare catalitice devin foarte fierbinți în timpul funcționării și rămân fierbinți pentru un anumit timp după oprirea produsului. Acest lucru este valabil și la turația de mers în gol. Dacă atingeți produsul, acest lucru poate cauza arsuri ale pielii. Gândiți-vă că există pericol de incendiu.

ți produsul și lăsați-l să se răcească.

2. Demontați amortizorul de zgomot.

ți șurubul care fixează sita parascântei.

4. Curățați sita parascântei dacă aceasta este blocată

sau înlocuiți-o dacă este deteriorată. ATENŢIE: Sita parascântei trebuie înlocuită dacă este deteriorată. Nu utilizați un produs dacă sita parascântei de pe amortizorul de zgomot nu este instalată sau este defectă. ATENŢIE: Dacă sita parascântei se înfundă frecvent, acesta poate fi un semn că performanța convertorului catalitic este afectată. Contactați atelierul de service pentru a examina amortizorul de zgomot. O sită parascântei înfundată va duce la supraîncălzire și la deteriorarea cilindrului și a pistonului. Pentru a cură ța/întreține sistemul de răcire Acest produs este prevăzut cu un sistem de răcire. Un sistem de răcire murdar sau blocat poate cauza supraîncălzirea produsului, ceea ce poate deteriora pistonul și cilindrul. Verificați și curățați sistemul de răcire cu o perie o dată pe săptămână sau mai frecvent, în condiții solicitante. Sistemul de răcire are aripioarele de răcire pe cilindrul (A) și pe priza de aer (B).

1681 - 001 - 28.06.2021 691Filtru de aer Un filtru de aer murdar poate cauza defecțiuni la carburator, probleme la pornire, pierderea puterii motorului și uzura pieselor acestuia. De asemenea, determină motorul să consume mai mult carburant decât este necesar. Curățați filtrul la interval de 8 ore sau mai frecvent, dacă produsul este utilizat într-un mediu cu mult praf. Nota: Este posibil să fie necesară o reglare a motorului după curățarea sau înlocuirea filtrului de aer. Consultați Reglarea tura

iei de mers în gol la pagina

Curățarea și examinarea filtrului de aer

1. Scoateți filtrul de aer.

2. Curățați filtrul de aer din pâslă cu aer comprimat.

ATENŢIE: Înlocuiți filtrul de aer din pâslă dacă nu poate fi curățat complet. Dacă filtru de aer din pâslă este deteriorat, înlocuiți-l întotdeauna.

3. Curățați suprafața interioară a capacului filtrului de

aer. Utilizați aer comprimat sau o perie. Filtrul de carburant Când motorul epuizează carburantul, asigurați-vă că orificiul de aer din bușonul rezervorului de carburant și filtrul de carburant (A) sunt curate.

Angrenaj conic Angrenajul conic este umplut cu cantitatea corectă de unsoare din fabrică. Dar, înainte de a utiliza produsul, asigurați-vă că angrenajul conic este plin 3/4 cu unsoare. Folosiți unsoare specială McCulloch. Nu este necesar să înlocuiți vaselina din angrenajul conic decât dacă acesta este reparat. Pentru a verifica bujia ATENŢIE: Folosiți întotdeauna tipul recomandat de bujie. Tipul incorect de bujie poate defecta produsul.

• Verificați bujia dacă motorul nu are putere, nu pornește ușor sau nu funcționează corect la turație de mers în gol.

• Pentru a reduce riscul prezenței materialelor nedorite la electrozii bujiei, respectați aceste instrucțiuni: a) Asigurați-vă că turația de mers în gol este corect reglată. b) Asigurați-vă că amestecul este corect. c) Asigurați-vă că filtrul de aer este curat.

• Dacă bujia este murdară, curățați-o și asigurați-vă că distanța dintre electrozi este corectă, consultați Date tehnice la pagina 693

• Înlocuiți bujia atunci când este necesar.

40,1 40,1 Diametrul cilindrului, Ø mm 40,5 40,5 Lungimea cursei cilindrului, mm 31,1 31,1 Turație de mers în gol, rot/min 3000 3000 Turația max. recomandată, rot/min 12000 12000 Turația arborelui de ieșire, rot/min 8220 8220 Putere max. de ieșire a motorului, conf. ISO 8893, kW la rpm 1,5 la 9000 1,5 la 9000 Sistem de aprindere Bujie NGK CMR7H-10 NGK CMR7H-10 Apărătoare electrod, mm 0,9-1,0 0,9-1,0 Carburant și sistem de ungere Producător/tip de carburator Ruixing H225D- Ruixing H225D- Capacitate rezervor de combustibil, l/cm³ 1/1000 1/1000 Greutate Fără carburant, accesoriu de tăiere și apărătoare, kg 7,3 7,4 Emisii de zgomot

Nivel de putere acustică, măsurat dB(A) 112 112 Nivel de putere acustică, garantat L

Nivel echivalent de presiune a sunetului la urechea operatorului, măsurat conform EN ISO 11806 și ISO 22868, dB(A), min./max. Dotat cu cap de tuns (original) 100 100 Dotat cu lamă de tăiat iarba (originală) 99 99 Dotat cu lamă de ferăstrău (originală) – 99

Emisiile de zgomot în mediu măsurate ca putere acustică (L

) în conformitate cu directiva CE 2000/14/CE. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea ga- rantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele apa- rate ale aceluiași model conform Directivei 2000/14/CE.

Datele raportate pentru nivelul de presiune echivalentă a sunetului prezintă o distribuție statistică tipică (aba- tere standard) de 1 dB(A). 1681 - 001 - 28.06.2021 693B40 B Elite B40 BT Elite Niveluri de vibrații

Niveluri echivalente de vibrații (a hv,eq ) la mânere, măsurate în conformitate cu EN ISO 11806 și ISO 22867, m/s

Dotat cu cap de tuns (original), stânga/dreapta 3,4/4,4 3,4/4,4 Dotat cu lamă de tăiat iarba (originală), stânga/dreapta 5,2/5,1 5,2/5,1 Dotat cu lamă de ferăstrău (originală), stânga/dreapta – 4,5/4,2 B40 B Elite, B40 BT Elite Accesorii aprobate Tip Apărătoare accesoriu de tăiere, nr. piesă Orificiu central al lamelor/frezelor, Ø 25,4 mm Filet arbore de ieșire M12 Lamă de tăiat iarba/freză de tăiat iar-

Lamă de tăiat iarba 255-4, 1" (Ø 255, 4 dinți) 580 30 50-01 Lamă de tăiat iarba 255-3 (Ø 255 3 dinți) 580 30 50-01 Lamă de ferăstrău Lamă de ferăstrău 200‐22 (ø 200‐22 dinți) 581 33 84-01 Cap de tuns P35 580 30 50-01 Cupă de susținere Fix –

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 1 m/s

694 1681 - 001 - 28.06.2021Declarație de conformitate CE Declarație de conformitate CE Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46‐ 36‐146500, declarăm că acest cap de tuns McCulloch B40 B Elite cu seriile din 2021 și ulterioare (anul este specificat clar pe plăcuța de identificare, urmat de numărul de serie), respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică” 2014/30/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE. Evaluare de conformitate conform Anexei V. Pentru informații privind emisiile de zgomot, consultați capitolul Date tehnice.

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase cu echipamente electrice și electronice” 2011/65/UE. Au fost aplicate următoarele standarde:
