Ürün tipi	Yer yıkama makinesi (yer temizleyici)
Marka	Kärcher
Model	BD 50/55 W Classic
Nominal voltaj	24 V
Akü kapasitesi	80 Ah veya 115 Ah (versiyona bağlı olarak)
Ortalama güç tüketimi	880 W
Temiz su tankı hacmi	55 L
Kirli su tankı hacmi	55 L
Çalışma genişliği	510 mm
Fırça çapı	510 mm
Fırça dönüş hızı	140 dev/dak
Zemine basınç	≥ 27 kg
Boş ağırlık	115 kg
İzin verilen toplam ağırlık	240 kg
Maksimum su sıcaklığı	50 °C
Çalışma alanı maksimum eğimi	2 %
Emme türbini gücü	250 W
Tahrik motoru gücü	130 W
Ses basıncı seviyesi	65,2 dB(A)
Ses gücü seviyesi	84,1 dB(A)
Toplam titreşim değeri	< 2,5 m/s²
Uygun kullanım	Neme ve cilalamaya dayanıklı düz zeminler
Temel güvenlik talimatları	Emniyet anahtarı, kilitli anahtar, patlayıcı ortamda kullanmayın
Rutin bakım	Su tahliyesi, filtre temizliği, emme dudakları kontrolü, akü şarjı
Mevcut aksesuarlar	Fırça diskleri, pedler, emme dudakları, sıyırıcı

Sık sorulan sorular - BD 5055 W Classic Kärcher

Cihaz nasıl çalıştırılır?

Anahtarı « 1 » konumuna getirin. Ekran bilgileri gösterir. Ardından emniyet anahtarını çevirin, emme çubuğunu indirin ve temizliği başlatmak için pedala basın.

Su miktarı nasıl ayarlanır?

Su miktarı ayar düğmesini kullanın. Az miktarla deneme yapın, ardından istenen sonuca ulaşana kadar kademeli olarak artırın.

Emiş gücü zayıfsa ne yapmalı?

Cihazı durdurun, kirli suyu boşaltın. Tiftik filtresini, emme dudaklarını temizleyin, contaların sızdırmazlığını ve emme hortumlarını kontrol edin.

Kaba pislik filtresi nasıl temizlenir?

Kirli su tankının kapağını açın, kaba pislik filtresini yukarı doğru çıkarın, akan su altında durulayın ve yerine geri koyun.

Hangi akü kullanılır ve nasıl şarj edilir?

80 Ah veya 115 Ah bakım gerektirmeyen (AGM veya jel) aküler kullanın. Kuru ve havalandırılmış bir odada uygun şarj cihazı ile şarj edin. Şarj cihazının talimatlarını izleyin.

Kirli su tankı nasıl boşaltılır?

Tahliye hortumunu tutucudan çıkarın, bir toplama kabının üzerine indirin, dozaj cihazını açın ve boşaltın. Tankı temiz suyla durulayın.

Maksimum su sıcaklığı nedir?

Maksimum su sıcaklığı 50 °C'dir.

Emme dudakları nasıl değiştirilir?

Emme çubuğunu çıkarın, yıldız kolları sökün, iç parçayı çıkarın, germe kilidini açın, eski dudakları çıkarın ve yeni veya ters çevrilmiş olanları ters sırada takın.

Fırça dönmezse ne yapmalı?

Fırçayı engelleyen yabancı cisim olup olmadığını kontrol edin. Gerekirse yabancı cismi çıkarın.

Cihaz nasıl saklanır?

Suyu tamamen boşaltın, donmayan bir yerde ve iç mekanda saklayın. Uzun süreli depolamadan önce aküleri tamamen şarj edin ve en az ayda bir kez yeniden şarj edin.

KULLANIM KILAVUZU BD 5055 W Classic Kärcher

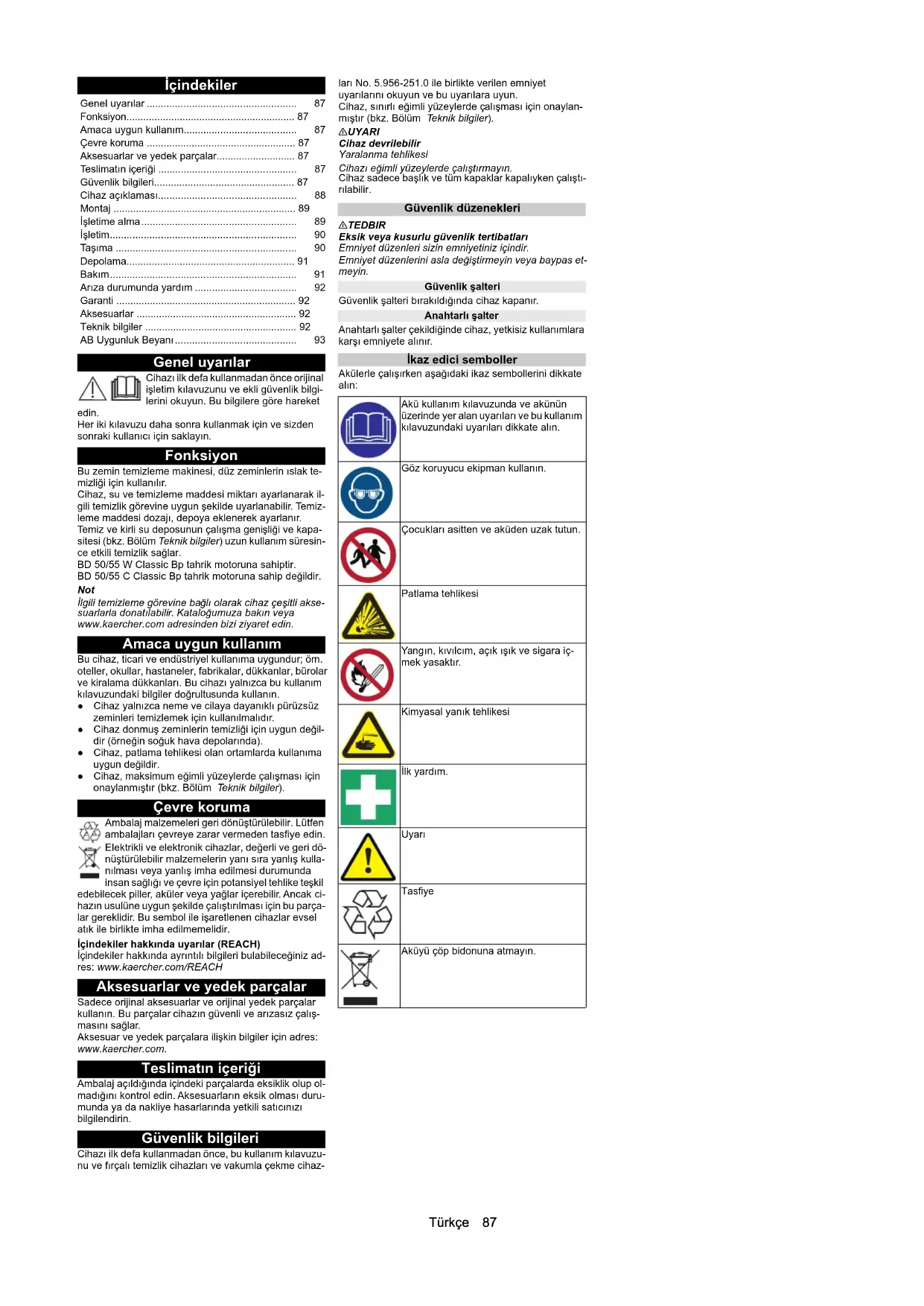

Amaca uygun kullanım.... 87

Çevre koruma 87

Aksesuarlar ve yedek parçalar.... 87

Teslimatın içeriği 87

Güvenlik bilgileri 87

Cihaz açıklaması 88

Montaj 89

İşletime alma 89

İşletim.... 90

Taşima 90

Depolama....91

Bakım 91

Arıza durumunda yardım 92

Garanti 92

Aksesuarlar 92

Teknik bilgiler 92

AB Uygunluk Beyani 93

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgilerini okuyun. Bu bilgilere göre hareket

edin.

Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

Fonksiyon

Bu zemin temizleme makinesi, düz zeminlerin ıslak temizliği için kullanılır.

Cihaz, su ve temizleme maddesi miktarı ayarlanarak ilgili temizlik görevine uygun şekilde uyarlanabilir. Temizleme maddesi dozajı, depoya eklenerek ayarlanır.

Temiz ve kirli su deposunun çalışma genişliği ve kapasitesi (bkz. Bölüm Teknik bilgiler) uzun kullanım süresince etkili temizlik sağlar.

BD 50/55 W Classic Bp tahrik motoruna sahiptir. BD 50/55 C Classic Bp tahrik motoruna sahip değildir.

Not

İlgili temizleme görevine bağlı olarak cihaz çeşitli akse-suarlarla donatılabilir. Kataloğumuza bakın veya www.kaercher.com adresinden bizi ziyaret edin.

Amaca uygun kullanım

Bu cihaz, ticari ve endüstriyel kullanıma uygundur; örn. oteller, okullar, hastaneler, fabrikalar, dükkanlar, bürolar ve kiralama dükkanları. Bu cihazı yalnızca bu kullanım kılavuzundaki bilgiler doğrultusunda kullanın.

• Cihaz yalnızca neme ve cilaya dayanıklı pürüzsüz zeminleri temizlemek için kullanılmalıdır.
• Cihaz donmuş zeminlerin temizliği için uygun değildir (örneğin soğuk hava depolarında).
• Cihaz, patlama tehlikesi olan ortamlarda kullanıma uygun değildir.
• Cihaz, maksimum eğimli yüzeylerde çalışması için onaylanmıştır (bkz. Bölüm Teknik bilgiler).

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin. Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimatın içeriği

Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik bilgileri

Cihazı ilk defa kullanmadan önce, bu kullanım kılavuzu- nu ve fırçalı temizlik cihazları ve vakumla çekme cihaz-

Iari No. 5.956-251.0 ile birlikte verilen emniyet

uyarılarını okuyun ve bu uyarılara uyun.

Cihaz, sınırlı eğimli yüzeylerde çalışması için onaylanmıştır (bkz. Bölüm Teknik bilgiler).

⚠UYARI

Cihaz devrilebilir

Yaralanma tehlikesi

Cihazı eğimli yüzeylerde çalıştırmayın.

Cihaz sadece başlık ve tüm kapaklar kapalıyken çalıştırılabilir.

Güvenlik düzenekleri

TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir.

Emniyet düzenlerini asla değiştirmeyin veya baypas et-meyin.

Güvenlik şalteri

Güvenlik şalteri bırakıldığında cihaz kapanır.

Anahtarlı şalter

Anahtarlı şalter çekildiğinde cihaz, yetkisiz kullanımlara karşı emniyete alınır.

İkaz edici semboller

Akülerle çalışırken aşağıdaki ikaz sembollerini dikkate alın:

Akü kullanım kılavuzunda ve akünün üzerinde yer alan uyarıları ve bu kullanım kılavuzundaki uyarıları dikkate alın.

Göz koruyucu ekipman kullanın.

Çocukları asitten ve aküden uzak tutun.

Patlama tehlikesi

Yangın, kıvılcım, açık ışık ve sigara içmek yasaktır.

Kimyasal yanık tehlikesi

İlk yardım.

Uyari

Tasfiye

Aküyü çöp bidonuna atmayın.

Cihaz açıklaması

Cihaza genel bakış

①ri kir süzgeci
②Toz süzgeci
③ Şamandıra
④Fırça kafası
⑤ Disk fırça
⑥Tutamak
⑦Güvenlik şalteri
⑧ Dozaj tertibatlı kirli su tahliye hortumu
⑨ Kirli su deposu kapağı

⑩Homebase için tutma kolu

⑪ Kirli su deposu

12**Akü

⑬Temiz su filtresi

⑭ Temiz su deposu boşaltma vanası

⑮ Fırça onay pedali

⑯Püskürtme koruması

⑰Temiz su deposu

⑱ Tip levhası

⑲Hortum kelepçesi

⑳Temiz su deposu için dolum hunisi

②1 Vakum barası

⑳ Vakum barası kapağı

②3 Fırça kafası pedali

⑳ Vakum barası eğim ayarı

25 Vakum hortumu

⑳Eksantrik kol

Vakum barasının sabitlenmesi için

27 Temiz su dolum göstergesi

28 Su miktarı ayar düğmesi

29 Akü soketi

⑳Vakum barası kolu

③1 Anahtarlı şalter

32Ekran

③3 Çalışma hızı ayar düğmesi (Yalnızca BD 50/55 W Classic Bp'de)

34 Sürüş yönü şalteri (Yalnızca BD 50/55 W Classic Bp'de)

** Teslimat kapsamında değildir

Renk kodlaması

- Temizleme işlemi veya günlük bakım için kumanda elemanları sarıdır.

- Bakım ve servis için kumanda elemanları açık gri renklidir.

Cihazdaki simgeler

Temiz su deposu tahliye deliği

Kirli su deposu tahliye deliği

Temiz su deposu dolum seviyesi (%25)

Şarj cihazı soketini buraya takın

Bağlama noktası

*Paspas tutucu

DIKKAT

Yanlış soket yeri Zarar görme tehlikesi

Şarj cihazı soketini buraya TAKMAYIN

Fırça kafasını kaldırma/indirme pedalı

Fırça onay pedalı

* opsiyonel

Montaj

Vakum barasının monte edilmesi

1. Her iki sıkıştırma kolunu yukarı doğru çevirin.

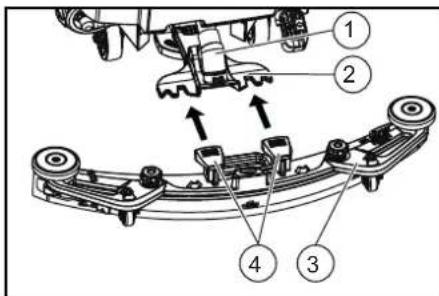

②Vakum barası tutucusu

③Vakum barası

④ Sıkma kolu

1. Vakum barasını ilgili vakum barası tutucusuna yerleştirin.

2. Her iki sıkıştırma kolunu aşağı doğru çevirin.

Akü

Önerilen akü setleri BD 50/55

Açıklama	İş No.
115 Ah - bakım gerektir-mez	2.815-091.0
80 Ah - bakım gerektirmez	2.815-090.0
76 Ah - bakım gerektirmez	2.815-099.0
105 Ah - bakım gerektir-mez	2.815-100.0

Bakım gerektirmeyen aküler (ıslak aküler)

TEHLIKE

Akünün boşalma durumunda suyun tekrar doldu-rulması

Asit sızıntısı, giysilerin tahrip olması nedeniyle asitle yanma tehlikesi

Akü asidiyle çalışırken bir koruyucu gözlük kullanın.

Yönetmelikleri dikkate alın.

Cildinize veya giysilerinize sıçrayan asitleri hemen bol su ile yıkayın.

DIKKAT

Katki maddeli su kullanımı

Arızalı aküler, garanti kaybı

Aküleri doldurmak için sadece distile veya demineralize su kullanın (EN 50272-T3).

Güçlendirici maddeler olarak adlandırılan yabancı katkı maddelerini kullanmayın, aksi takdirde garanti sona erer.

1. Şarj işlemi bitmeden bir saat önce distile su ekleyin. Bunu yaparken, akünün etiketine göre doğru asit se-viyesine dikkat edin.

Şarj işleminin sonunda tüm hücrelerin gazlanması gerekir.

Bakım gerektirmeyen aküler (AGM ve jel aküler)

DIKKAT

AGM ve jel akülerin açılması sırasında hasar tehlikesil!

AGM ve jel aküler, bakım gerektirmeyen özelliktedir ve kapalı bir akü gövdesine sahiptir. Saf su yada akü asidi eklenmesi mümkün olmadığı gibi gerekli de değildir.

Akü gövdesinin açılması ya da delinmesi sonucu AGM veya jel akü hasar görür ve değiştirilmesi gerekir. Akü gövdesini açmayın ve gövdeyi delmeyin.

Aşırı basınç valfini kapatmayın ve değiştirmeyin.

1. AGM ve jel aküleri yalnızca verilen şarj cihazlarıyla şarj edin, bkz. Bölüm: Aküyü şarj etme.

Aküleri yerleştirme ve bağlama

▲TEDBIR

Akülerin sökülmesi ve takılması

Makinenin dengesiz durumu

Aküleri çıkarırken ve takarken makinenin sağlam durdu- ğundan emin olun.

DIKKAT

Polariteyi değiştirme

Kontrol elektroniğinin tahribi

Aküyü bağlarken doğru kutuplara dikkat edin.

DIKKAT

Derin deşarj

Zarar görme tehlikesi

Cihazı çalıştırmadan önce aküleri sökün.

1. Kirli suyu boşaltın.

2. Kirli su deposunu yukarı doğru çevirin.

3. Aküleri gösterildiği şekilde cihaz içerisinde yerleştirin.

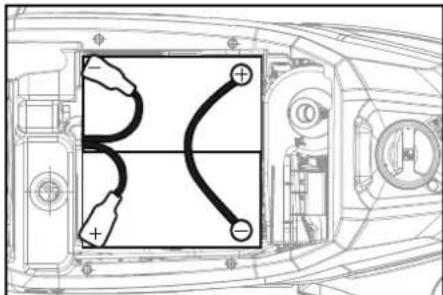

1. Kutupları akü montaj setindeki bağlantı kabloları ile bağlayın.

2. Bağlantı kablolarını sabit akü kutuplarına (+) ve (-) bağlayın.

3. Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

4. Kirli su deposunu aşağı doğru çevirin.

Akülerin sökülmesi

TEDBIR

Akülerin sökülmesi ve takılması

Makinenin dengesiz durumu

Aküleri çıkarırken ve takarken makinenin sağlam durduğundan emin olun.

1. Anahtarlı şalteri "0" konumuna getirin ve anahtarı cekin.

2. Akü soketini avırın.

3. Kirli suyu boşaltın.

4. Kirli su deposunu yukarı doğru çevirin.

5. Cihaz tarafından kabloyu akünün eksi kutbundan ayırın.

6. Kalan kabloları akülerden ayırın.

7. Aküyü çıkarın

8. Kullanılmış aküleri geçerli yönetmeliklere göre imha edin.

İşletime alma

Aküyü şarj etme

ATEHLIKE

Şarj cihazının yanlış kullanımı

Elektrik çarpması

Cihazın tip etiketindeki şebeke gerilimine ve sigortaya dikkat edin.

Şarj cihazını yalnızca yeterli havalandırma olan kuru alanlarda kullanın.

DIKKAT

Deponun altında şarj işlemi sırasında tehlikeli gazların birikmesi

Patlama tehlikesi

Bakım gerektirmeyen aküleri şarj etmeden önce kirli su deposunu yukarı çevirin.

DIKKAT

Uygun olmayan bir şarj cihazının kullanılması

Zarar görme tehlikesi

Şarj cihazını cihaz tarafından akü soketine bağlamayın. Sadece dahili akü tipine uygun bir şarj cihazı kullanın.

Şarj cihazı üreticisinin kullanım kılavuzunu okuyun ve güvenlik uyarlarına özellikle dikkat edin.

Akü seti Kapasite Şarj aleti
2.815-091.0 115 Ah	6.654	-329.0
2.815-090.0 80 Ah	6.654	-329.0
2.815-099.0 76 Ah	6.654	-329.0
2.815-100.0 105 Ah	6.654	-329.0

Şarj süresi ortalama yakl. 10-15 saat sürer.

Cihaz, Şarj işlemi sırasında kullanılamaz.

Not

Cihazda derin deşarj koruması vardır, eğer kapasile bakımından izin verilen en düşük seviyeye ulaşılırsa, fırçalı motor ve türbinler kapatılır.

1. Eğimden kaçınarak cihazı doğrudan şarj cihazına taşıyın.

2. Cihaz tarafındani akü soketini çekin.

① Akü soketi, cihaz tarafı
②Akü soketi, akü tarafı

1. Akü tarafındani akü soketini şarj cihazına bağlayın.
2. Şarj cihazının şebeke fişini prize takın.
3. Şarj işlemini şarj cihazı kılavuzundaki talimatlara uygun şekilde gerçekleştirin.
4. Cihaz tarafından akü soketini akü tarafından akü soketine bağlayın.

İşletim

DIKKAT

işletim sırasında tehlike durumu

Yaralanma tehlikesi

Tehlike durumunda güvenlik şalterini serbest bırakın.

işletme malzemesi doldurma

Temiz su doldurma

1. Temiz su deposunun kapağını açın.
2. Doldurma hunisinin alt kenarina kadar temiz su (maksimum 50 °C) doldurun.

Not

Doldurma işlemi esnasında temiz su hortumu hortum kelepçesi ile kelepçelenebilir.

1. Temiz su deposunun kapağını kapatın.

Temizleme maddelerine ilişkin uyarılar

⚠UYARI

Uygun olmayan temizleme maddeleri

Sağlık tehlikesi, cihazın hasar görmesi

Sadece önerilen temizleme maddeleri kullanın. Başka temizleme maddeleri kullanıldığında operatör, işletme güvenliği ve kaza tehlikesi açısından yüksek risk taşır. Sadece solvent, hidroklorik ve hidroflorik asit içermeyen temizleme maddeleri kullanın.

Temizleme maddelerinin güvenlik uyarlarını dikkate alın.

Not

Güçlü köpük temizleme maddelerini kullanmayın.

Tavsiye edilen temizleme maddeleri

Kullanım Temizleme mad-	desi
Suya dayanıklı tüm zeminlerin rutin temizliği	RM 746RM 756RM 780
Parlak yüzeylerde rutin temizlik (örneğin granit)	RM 755 es
Endüstriyel zeminlerin rutin temizliği ve temel temizliği	RM 69 ASF
Porselen taş karoların rutin temizliği ve temel temizliği	RM 753
Sıhhi alanda karoların rutin temizliği	RM 751
Sıhhi alanda temizlik ve dezenfeksi-yon	RM 732
Alkalilere dayanıklı tüm zeminlerin tabakalarını kaldırma (örneğin PVC)	RM 752
Linolyum zeminlerin tabakalarını kaldırma	RM 754

Temizleme maddesi

1. Temizleme maddesini temiz su deposuna koyun.

Not

Doğru temizlik maddesi miktarını ölçmek için temiz su deposunun doldurma hunisi kapağı kullanılabilir. İç tara-fında bir ölçek bulunur.

Su miktarının ayarlanması

1. Su miktarını, zemin döşemesinin kirlenmesine göre ayar düğmesinden ayarlayın.

Not

İlk temizlik denemelerini az miktarda suyla gerçekleştirin. İstenen temizlik sonucuna ulaşıncaya kadar su miktarını adım adım arttırın.

Not

Temiz su tankı boşaldığında, fırça kafası sıvı beslemesi olmadan çalışmaya devam eder.

Vakum barasının ayarlanması

Eğimin ayarlanması

Eğim, vakum barasının emme dudakları tüm uzunlukları boyunca zemine eşit güçle bastırılacak şekilde ayarlan-malıdır.

1. Cihazı eğimi olmayan bir yüzeye yerleştirin.
2. Anahtarlı şalteri "ON" konumuna çevirin. Vakum barasının indirilmesi.
3. Cihazı kısa bir süre için ileri itin.
4. Su terazisini okuyun.

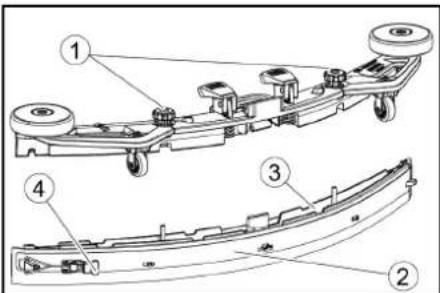

①Civata
2 Somun
③ Su terazisi
5. Somunu çözün
6. Vidayı su terazisi göstergesi iki çizgi arasında olacak şekilde ayarlayın.
7. Somunu sıkın.
8. Yeni ayarı kontrol etmek için cihazı tekrar kısa bir mesafe ileriye doğru hareket ettirin. Gerekirse ayar işlemini tekrarlayın.
9. Anahtarlı şalteri "OFF" konumuna çevirin.

Yüksekliğin ayarlanması

Yükseklik ayarıyla emme dudaklarının zemine temas ettiklerindeki eğim etkilenmektedir.

Not

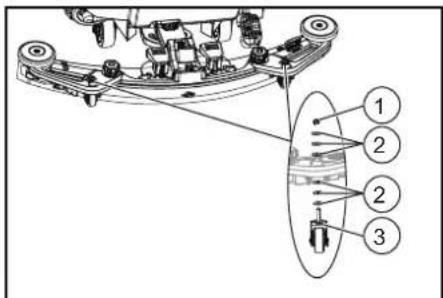

Temel ayar: Vakum barasının altında 3 pul ve üzerinde 3 pul.

Düz olmayan zemin: Vakum barasının üzerinde 5 pul ve altında 1 pul.

Çok pürüzsüz zemin: Vakum barasının üzerinde 1 pul ve altında 5 pul.

1. Somunları sökün.

1. Vakum barası ve mesafe tekeri arasına istenilen adette pul yerleştirin.
2. Kalan pulları mesafe tekerinin üzerine yerleştirin.
3. Somunu yerleştirin ve sıkın.
4. Süreci ikinci mesafe tekeriyle tekrarlayın.

Not

Her iki mesafe makarasını aynı yüksekliğe ayarlayın.

Temizlik

Cihazın çalıştırılması

1. Anahtarlı şalteri "1" konumuna getirin. Ekranda sırasıyla şunlar gösterilir:
2. Kärcher
3. Akü şarj seviyesi ve çalışma saati sayısı
4. Sonraki müşteri servisine kadarki süre
5. Yazılım sürümü, kumanda ünitesi
6. Akünün şarj durumu ve çalışma saati sayısı (BD 50/55 C Classic Bp'de)
   Akünün şarj durumu ve hız (BD 50/55 W Classic Bp'de)

Sürüş

Not

Temizlik esnasında sürüş yönü değiştirilebilir. Bu şekilde, seçilen bir yer birçok kez ileri ve geri hareket edilerek yoğun şekilde temizlenebilir.

1. Sürüş yönü şalterini "ileri" konumuna getirin.

Temizleme

Not

Emme sonucunu iyileştirmek için vakum barasının eğimi ve yüksekliği ayarlanabilir (bkz. Bölüm Vakum barasının ayarlanması).

Not

Kirli su deposu dolduğunda, şamandıra emme ağzını kapatır ve emme türbini artan bir hızda çalışır. Bu durumda vakum barasını kaldırın ve kirli su deposunu boşaltmak için sürün.

1. Çalışma hızı ayar düğmesini istediğiniz değere ayarlayın.
   Hız, ayarlama sırasında ekranda gösterilir. Gösterge, azami hızın yüzdesidir.
2. Su miktarini ayar vanasından ayarlayın.
3. Vakum barası pedalını aşağı doğru bastırın. Vakum barası indirilir. Emme baslar.
4. Fırça kafası pedalını aşağı bastırın, kilitlemesinin açılmasını sağlayın ve yukarı gelmesine izin verin.
5. Güvenlik şalterini itme kolu yönüne doğru çekin. Fırça kafası çalışmaya başlar ve cihaz ayarlanan hızda hareket eder.

İşletmenin tamamlanması

Temizliğin tamamlanması

1. Güvenlik şalterini serbest bırakın.
2. Fırça kafası pedalını aşağı bastırın ve yerine yerleşmesini sağlayın.
3. Kısa bir mesafe daha sürüşe devam edin. Kalan su emilir.
4. Vakum barasını kaldırın. Emme 10 saniye daha devam eder.
5. Anahtarlı şalteri "0" konumuna getirin.
6. Gerektiğinde aküyü şarj edin.

Kirli suyun boşaltılması

⚠UYARI

Atık suların uygun olmayan bertarafı

Çevre kirliliği

Atık suların aritılmasına yönelik yerel yönetmelikleri dikkate alın.

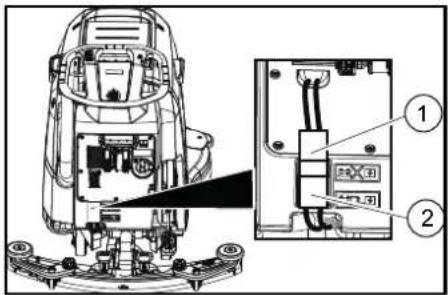

1. Tahliye hortumunu tutucudan çıkarın ve uygun bir toplama tertibatı üzerinde indirin.

1. Dozaj tertibatını birbirine bastırın ve katlayın.
2. Dozaj tertibatının kapağını açın.
3. Kirli suyu boşaltın. Bastırarak veya katlayarak su miktarını ayarlayın.
4. Kirli su deposunu temiz suyla yıkayın.

Temiz suyun hızla tahliye edilmesi

1. Temiz su tahliye kapağını açın.
2. Temiz suyu boşaltın.
3. Temiz su tahliye kapağını takın ve sıkın.

Not

Sıkma işleminden sonra temiz su deposu kapağındaki hortum bağlantısının en düşük noktada olduğundan emin olun.

Taşıma

ATEHLIKE

Eğimli yerlerde sürüş

Yaralanma tehlikesi

Cihazı sadece maksimum değere kadar olan eğimlerde yükleme ve indirme işlemleri için kullanın (bkz. Bölüm Teknik bilgiler).

Yavaş sürün.

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi

Taşıma sırasında cihazın ağırlığını dikkate alın.

Cihazı yalnızca başka bir kişinin desteğiyle veya bir sürüş tahrikini kullanarak yükleyin.

1. Fırça kafası pedalını aşağı bastırın ve yerine yerleşmesini sağlayın.
2. Vakum barasını kaldırın.
3. Anahtarlı şalteri "1" konumuna getirin.
4. Sürüş yönünü sürüş yönü seçim şalteriyle seçin.
5. Güvenlik şalterini itme kolu yönüne doğru çekin.

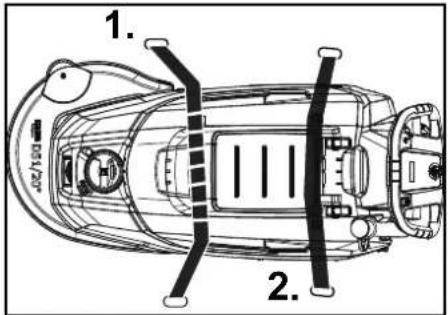

6. Araç içindeki nakliye süreçlerinde cihaz kayış bağlantı noktaları kullanılarak ilgili yönetmeliklere uygun şekilde kaymaya ve devrilmeye karşı emniyete alınmalıdır.

1. 2.

Depolama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

DIKKAT

Don

Donan su nedeniyle cihazın tahrip edilmesi

Cihazdaki suyu tamamen boşaltın.

Cihazı don olmayan bir yerde muhafaza edin.

- Bu cihaz sadece iç mekanlarda depolanmalıdır.

- Uzun süreli depolama işleminden önce aküleri tamamen şarj edin.

- Depolama sırasında aküleri en az ayda bir kez tamamen şarj edin.

Bakım

TEHLIKE

İstenmeden çalışmaya başlayan cihaz

Yaralanma tehlikesi, elektrik çarpması

Cihazdaki bütün çalışmalardan önce anahtarlı şalteri

"0" konumuna getirin ve anahtarı çekin.

Şarj cihazının şebeke fişini çekin.

- Kirli su ve temiz suyu tahliye edin ve bertaraf edin.

Emniyet muayenesi / bakım sözleşmesi

Bayiniz ile düzenli bir emniyet muayenesi kararlaştırabilirsiniz veya bir bakım sözleşmesi yapabilirsiniz. Lütfen danışmanlık hizmeti alın.

Bakım zaman aralıkları

Her işletimden sonra

DIKKAT

Yanlış temizleme

Hasar tehlikesi.

Cihaza su püskürtmeyin.

Aşındırıcı temizleme maddeleri kullanmayın.

Her bir bakım çalışmasının aynıntılı açıklaması için bkz.

Bölüm Bakım çalışmaları.

• Kirli suyu boşaltın.
• Kirli su deposunu temiz suyla yıkayın.
• Cihazın dışını nemli, hafif deterjanlı suya batırılmış bir bezle temizleyin.
• Toz süzgecini kontrol edin, gerekirse temizleyin.
• Iri kir süzgecini temizleyin.
• Emme dudaklarını temizleyin, aşınma olup olmadığını kontrol edin, gerekirse yüksekliği ayarlayın veya değiştirin.
• Disk fırçaları aşınma bakımından kontrol edin, gerekirse değiştirin.

• Aküyü şarj edin.

• Şarj seviyesi % 50'nin altındaysa aküyü tama-
  men ve kesintisiz olarak şarj edin.

• Şarj durumu % 50'nin üzerindeyse, yalnızca bir sonraki kullanımda tüm çalışma süresi gerekliyse şarj edin.

Haftalık

- Sık kullanım durumunda aküyü haftada en az bir ke-re tamamen ve kesintisiz olarak şarj edin.

Aylık

Her bir bakım çalışmasının aynıntılı açıklaması için bkz. Bölüm Bakım çalışmaları.

1. Temiz su deposunu boşaltın ve tortuları temizleyin.
2. Temiz su filtresini temizleyin.

3. Şamandırayı ve toz süzgecini temizleyin.

4. Akü kutuplarında oksitlenme olup olmadığını kontrol edin, gerekirse fırçalayın. Bağlantı kablolarının sıkı oturmasına dikkat edin.

5. Kirli su deposu ve kapak arasındaki contaları temizleyin ve sızdırmazlığı kontrol edin, gerektiğinide değiştirin.
6. Bakım gerektirmeyen akülerde hücrelerin asit yoğunluğunu kontrol edin.
7. Cihaz uzun süre kullanılmayacaksa aküyü tamamen şarj edip kaldırın. Aküyü en az ayda bir kez tam olarak şarj edin.

Yilda

- Öngörülen kontrolün müşteri hizmetleri tarafından yapılmasını sağlayın.

Bakım çalışmaları

Emme dudaklarını çevirme veya değiştirme

Emme dudakları aşındığında, bunları çevirin veya yenileriyle değiştirin.

1. Vakum barasını çıkarın.
2. Yıldız kolları sökün.

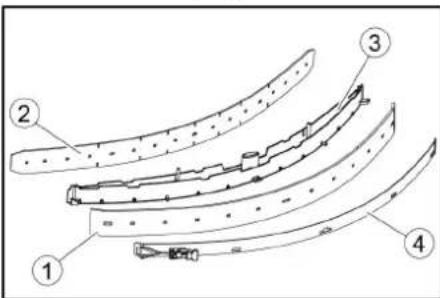

③ Vakum barasının iç parçası

④ Germeli kilitleme düzeneği

1. Vakum barasının iç parçasını dışarı çekin.
2. Germe kilitleme düzeneğini açın.
3. Germe bandini sökün
4. Emme dudaklarını iç parçadan sökün.

③ Vakum barasının iç parçası

④ Germe bandi

1. Çevrilmiş veya yeni emme dudakları vakum barası iç parçasının düğümlerinin üzerine bastırın.
2. Germe bandini takin.
3. Vakum barasının iç parçasını üst parçanın içine itin.
4. Yıldız kolları vidalayın ve sıkın.

İri kir süzgecinin temizlenmesi

1. Kirli su deposunun kapağını açın.

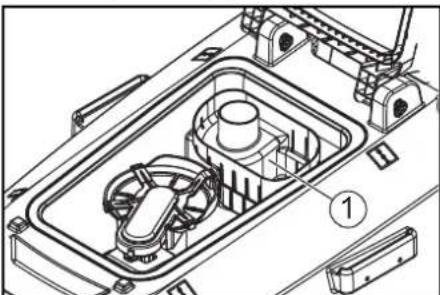

1. İri kir süzgecini yukarı çekin.

2. İri kir süzgecini akan suyun altında yıkayın.

3. İri kir süzgecini kirli su deposuna takın.

Temiz su filtresinin temizlenmesi

1. Temiz suyu tahliye edin (bkz. Bölüm Temiz suyun hızla tahliye edilmesi).
2. Temiz su deposunun kapağını sökün.

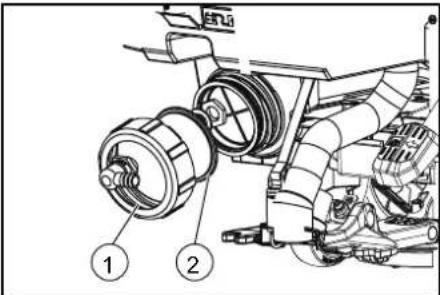

① Temiz su deposu kapağı

② Temiz su filtresi

1. Temiz su filtresini çıkarın ve berrak suyla yıkayın.
2. Temiz su filtresini takın.
3. Temiz su deposu kapağını yerine takın. Uyarı: Sıkma işleminden sonra temiz su deposu ka- pagındaki hortum bağlantısının en düşük noktada olduğundan emin olun.

Şamandıranın ve toz süzgecinin temizlenmesi

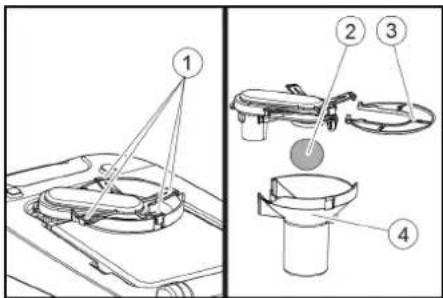

1. Kirli su deposunun kapağını açın.

① Kilitlemeli kanca
② Şamandıra
③ Toz süzgeci
④ Şamandıra gövdesi

1. Kilitlemeli kancayı sökün.
2. Şamandıra gövdesini aşağı doğru çekip çıkarın.
3. Şamandırayı şamandıra gövdesinden çıkarın ve temizleyin.
4. Toz süzgecini çıkarın ve temizleyin.
5. Tüm parçaları ters sırada monte edin.

Disk fırçasının değiştirilmesi

Not

Kıl uzunluğu 10 mm ulaştığında, disk fırçalarını değiştirin.

1. Fırça kafasını yukarı kaldırın.
2. Fırça serbest bırakma pedalını aşağı doğru bastırın.
3. Disk fırçasını yan taraftan fırça kafası altından dışarı çekin.
4. Yeni disk fırçasını temizleme kafasının altında tutun, yukarı doğru bastırın ve yerine oturtun.

Arıza durumunda yardım

TEHLIKE Istenmeden çalışmaya başlayan cihazYaralanma tehlikesi, elektrik çarpmasıCihazdaki bütün çalışmalardan önce anahtarlı şalteri"0" konumuna getirin ve anahtarı çekin.

Şarj cihazının şebeke fişini çekin.Kirli su ve temiz suyu tahliye edin ve bertaraf edin.Bu tablo yardımıyla giderilemeyen arızalar olması durumunda, müşteri hizmetlerini arayın.

UYARI Görüşünüzü olumsuz etkileyebilecek kör köşelere, çalı-lara, ağaçlara veya nesnelere yaklaştığınızda dikkatlı olun.

Arıza	Hatanın giderilmesi
Cihaz çalışmıyor	1. Anahtarlı şalteri "1" konumuna getirin.2. Güvenlik şalterine basın.3. Akü soketini takın.4. Aküleri kontrol edin, gerektiğinide şarj edin.5. Akü kutbunun bağlı olup olmadığını kontrol edin.
Su miktarı yeterli değil	1. Temiz su dolum seviyesini kontrol edin, gerekirse depoyu doldurun.2. Su miktarı ayar düğmesinden su miktarını arttırın.3. Temiz su filtresini temizleyin.4. Hortumlarda tıkanma kontrolü yapın, gerekirse temizleyin.
Emme gücü çok düşük	1. Cihazı durdurun ve kirli suyu boşaltın.2. Kirli su deposu ve kapak arasındaki contaları temizleyin ve sızdırmazlığı kontrol edin, gerektiğinde değiştirin.3. Emme hortumunun kirli su deposuna doğru bağlanıp bağlanmadığını kontrol edin.4. Toz süzgecini kirlenme bakımından kontrol edin, gerekirse temizleyin.5. Vakum barasındaki emme dudaklarını temizleyin, gerekirse çevirin veya değiştirin.6. Kirli su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin.7. Vakum barasının ayarını kontrol edin, gerekliyse düzeltin.8. Emme hortumunda tıkanma kontrolü yapın, gerekirse temizleyin.9. Emme hortumunda sızdırmazlık kontrolü yapın, gerekirse değiştirin.
Temizlik sonucu yetersiz	1. Hızı azaltın.2. Fırçaları aşınma bakımından kontrol edin, gerekirse değiştirin.3. Fırça tipi ve temizlik maddesinin uygun olup olmadığını kontrol edin.
Emme türbini artan devir hızında çalışıyor	1. Kirli suyu boşaltın.2. Şamandırayı temizleyin.3. Toz süzgecini kontrol edin, gerekirse temizleyin.4. Emme hortumunda tıkanma kontrolü yapın, gerekirse temizleyin.5. Vakum barasında tıkanma kontrolü yapın, gerekirse tıkanmayı giderin.
Fırça dönmüyor	1. Yabancı bir cismin fırçayı engelleyip engellemediğini kontrol edin, gerekirse yabancı cismi çıkarın.
Cihaz temizlik sırasında titriyor	1. Daha yumuşak bir fırça kullanın.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemelumpıtları, arizanın kaynağı üre-

tim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Aksesuarlar

Açıklama	Parça no.	Açıklama
Disk fırçası, komple, kırmızı D51	9.753-021.0	Tüm yüzeylere uygun, genel temizliğe uygun.
Diskli fırçası (çok yumuşak)	4.905-028.0	Hassas zeminlerin temizlenmesi ve cilalanması için.
Diskli fırçası (yumuşak)	4.905-027.0	Temizleme ve cilalama için doğal elyaftan üretilmiştir.
Disk fırçası (orta yumuşak)	4.905-026.0	Tüm yüzeylere uygun, genel temizliğe uygun.
Disk fırçası (sert)	4.905-029.0	Zorlu kirlenmede ve derin temizlik işlemlerinde. Sadece aşınmaya karşı dayanıklı yüzeyler için.
Tahrik diski, 479 mm	4.762-534.0	Pedlerle temizlik işlemleri için. Pratik değiştirme düzeneği ve centerlock olan.
Ped, 500 mm, (yumuşak)	6.371-146.0	Doğal killardan üretilmiş, cilalama için. Etkili şekilde aşınma noktalarını giderir.
Ped, 508 mm, (yumuşak)	6.369-468.0	Hafif grenli, zeminleri cilalamak için uygundur.
Ped, 508 mm (orta yumuşak)	6.369-079.0	Her türlü zeminin temizlenmesi için uygundur.
Ped, 508 mm (orta sert)	6.369-078.0	Zorlu kirlenmelerin giderilmesi ve derin temizlik işlemleri için uygundur.
Ped, 508 mm (sert)	6.369-077.0	Çok kirli zeminlerin temizlenmesi ve derin temizlik işlemleri için.
Elmas pedi, 508 (kalın grenli)	6.371-260.0	Kaba temizlik / restorasyon için. Küçük çizikleri giderir, temiz, ipek matlığında yüzeyler için. Sarı ped kullanılmadan önceki yüzey hazırlığı için. Temel kristalizasyon için bir kristalizasyon pedi olarak.
Elmas pedi, 508 (orta)	6.371-261.0	Kaba temizlik / restorasyon için. Homojen ve parlak yüzeyler için, ince çizikleri giderir. Yeşil elmas ped kullanılmadan önceki yüzey hazırlığı için. Yüksek parlaklık sağlayan kristalizasyon için bir kristalizasyon pedi olarak.
Elmas pedi, 508 (ince)	6.371-240.0	Laminat zeminlerin, mozaik ve doğal taş zeminlerin zahmetsizce cilalanması için. Beyaz ve sarı ped kullanıldıktan sonraki rutin temizlik için.
Mikrolifli ped, 508 mm	6.371-271.0	Olağanüstü iyi temizlik gücü. Porselen seramik karolarını da etkili bir şekilde temizler.
Melamin pedi, 508 mm	6.371-025.0	Mikro gözenekli yüzeylerin etkili şekilde temizlenmesi için melamin ped seti.
Sıyıncı, 850 mm	4.778-008.0	Parabolik sıyıncı, aşınmaya karşı dayanıklı, kırmızı linatex'ten üretilmiş emme dudakları, destek te- kerleri mevcuttur.
Emme dudakları, 33 inç, kırmızı	4.400-011.0	Linatex'ten üretilmiştir, aşınmaya karşı dayanıklı.
Emme dudakları, 33 inç, şeffaf	4.400-005.0	PU'dan üretilmiştir, yağlara karşı dayanıklıdır.

Teknik bilgiler

Teknik değişiklik hakkı saklıdır.

		BD 50/55 W Classic Bp	BD 50/55 C Classic Bp
Cihaz performans verileri
Nominal voltaj	V	24	24
Akü kapasitesi	Ah (5 h)	80 / 115	80 / 115
Ortalama güç tüketimi	W	880	750
Cer motoru gücü	W	130	-
Emiş türbini gücü	W	250	250
Fırçalı motor gücü	W	500	500
Teorik yüzey performansı	m^2/h	2550	2040
Temiz su deposu hacmi	I	55	55
Kirli su deposu hacmi l 55 55
Maks. su sıcaklığı	°C	50	50
Maks. su basıncıbar		0,06 0,06
Çalışma alanı maks. eğimi	%	2	2
Emme
Emiş gücü, hava miktarı	l/s	24	24
Emiş gücü, vakum	kPa (mbar)	9,5 (95)	9,5 (95)
Temizleme fırçaları
Çalışma genişliği	mm	510	510
Fırça çapı	mm	510	510
Fırça devri	1/min	140	140
Fırça yüzey basıncı	kg	≥ 27	≥ 27
Boyutlar ve ağırlıklar
İzin verilen toplam ağırlık	kg	240	225
Boş ağırlık (nakliye ağırlığı)	kg	115	110
Akü bölmesi ölçüleri	mm	330 x 355 x 290	330 x 355 x 290
EN 60335-2-72 uyarınca tespit edilen değerler
Toplam titreşim değeri	m/s ^2	<2,5 <2,5
Belirsizlik K	dB(A)	0,2	0,2
Ses basınç seviyesi L _pA	dB(A)	65,2 65,2
Belirsizlik K _pA	dB(A)	2 2
Ses gücü seviyesi L _WA + Belirsizlik K _WA	dB(A)	84,1 84,1

AB Uygunluk Beyani

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapı tarzı ve tarafından piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Zemin temizleyici

Tip: 1.127-xxx

İlgili AB direktifleri

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 62233: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

TCU

EN 300 328 V2.1.1

EN 300 330 V2.1.1

EN 300 440 V2.1.1

EN 301 511 V12.5.1

EN 62368-1:2014+A11:2017

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim adına ve yönetim yetkisi ne sahip olarak hareket eder.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
