Ürün Tipi	Sırt Tipi Lityum-İyon Pil
Marka	Husqvarna
Model	BLi520X
Pil Kapasitesi	14,4 Ah
Anma Gerilimi	36 V
Ağırlık	5,9 kg
Uyumlu Şarj Cihazı Tipi	Husqvarna QC 330 (aksesuar)
Şarj Göstergesi	Pil üzerinde LED ve adaptör üzerinde ekran
Kullanım Sıcaklığı Aralığı	-10°C ila 45°C
Depolama Sıcaklığı Aralığı	5°C ila 45°C
Koruma	Sigorta, dal koruması (isteğe bağlı)
Otomatik Kapatma	Yaklaşık 30 dakika hareketsizlikten sonra
Sertifikalar	CE, 2004/108/CE ve 2011/65/AB Direktifleri
Bakım	Havalandırma yuvalarını ve terminalleri kuru bir bezle temizleyin
Bertaraf	AEEE yönetmeliğine göre geri dönüşüm
Paket İçeriği	Pil, adaptör, koşum takımı; şarj cihazı ayrı satılır
Kullanım	Ayarlanabilir koşum takımı ile sırtta taşınır
Uyumluluk	Uygun Husqvarna akülü aletler (ör: çit budama makası, ot biçme makinesi)

Sık sorulan sorular - BLi520X HUSQVARNA

BLi520X pilinin kapasitesi nedir?

BLi520X pilinin kapasitesi 14,4 Ah ve gerilimi 36 V.

BLi520X pili nasıl şarj edilir?

Yalnızca Husqvarna QC 330 şarj cihazını kullanın. Adaptörü şarj cihazına takın, şarj cihazının yeşil LED'i yanar. Şarj, pil ve adaptör üzerindeki LED'lerin yanıp sönmesiyle gösterilir. Şarjdan sonra adaptörü çıkarın.

Pil şarj seviyesi nasıl kontrol edilir?

Adaptör üzerindeki pil gösterge düğmesine (6) basın. Ekran kapasiteyi %1 artışlarla gösterir. Pil üzerindeki LED'ler de seviyeyi gösterir: 4 LED = %80-100, 3 LED = %60-80, vb.

Hata LED'i yanıp sönerse ne yapmalı?

'ERROR' LED'i yanıp sönerse, sıcaklığı kontrol edin: pili -10°C ile 45°C arasında kullanın. Anomali LED'i yanıyorsa, hücreler arasında voltaj farkı olabilir. Yetkili bir servise başvurun.

Pil sigortası nasıl değiştirilir?

Pili kapatın (yeşil LED sönük). Bir tornavida kullanarak sigorta koruma kapağını (20) çıkarın. Sigortayı orijinal Husqvarna parçası ile değiştirin. Kapağı kapatın.

Sırt tipi pil nasıl taşınır?

Pili koşum takımının kancalarına (15) takın ve düğmeleri (16) kapatın. Kayışları (17) ayar düğmesini (19) kullanarak belinize göre ayarlayın. Pil kablosunu koşum takımının bağlantı noktalarına bağlayın.

Pil nasıl temizlenir ve bakımı yapılır?

Pil ve şarj cihazının temiz ve kuru olduğundan emin olun. Havalandırma yuvalarını kuru bir fırça ile temizleyin. Terminalleri kuru bir bezle silin. Genel durumu düzenli olarak kontrol edin.

Önerilen çalışma sıcaklığı nedir?

Pil -10°C ila 45°C sıcaklık aralığında kullanılmalıdır. Sıcaklık 45°C'yi aşarsa şarj durur; pil aktif olarak soğur.

Pil sezon dışı nasıl saklanır?

Pili kuru, dondan korunan, 5°C ile 45°C arasında bir yerde saklayın. Doğrudan güneş ışığına maruz bırakmayın. Şarj cihazından ayrı olarak saklayın. Metal bir kutuda saklamayın.

Pil şarj tutmazsa ne yapmalı?

Uzun süreli depolamadan sonra, performansını geri kazanmak için pili birkaç kez şarj edip boşaltın. Sorun devam ederse, değiştirme için yetkili bir Husqvarna satıcısına başvurun.

KULLANIM KILAVUZU BLi520X HUSQVARNA

TR Kullanım kılavuzu 135-139

JP 取扱説明書 140-144

KO사용자 설명서145-149

1 Sebeke fisi
2 Pil şarj cihazı Husqvarna QC 330 (Aksesuar)
3 Güç LED'i
4 Ariza LED'i
5 Adaptör
6 Pil gösterge düğmesi
7 Ekran
8 Ariza LED'i
9 Pil
10 Anahtar
11 Pil gösterge düğmesi
12 Pil durumunu gösterir

13 Güç LED'i
14 Ariza LED'i
15 Pil takımı için kancalar
16 Pil takımı sabitleme düğmesi
17 Omuz askısı
18 Omuz askısı tertibatı
19 Omuz askısı ayar düğmesi
20 Sigorta kapağı
21 Sigorta
22 Dal koruması (isteğe bağlı)
23 Budama plakası (Aksesuar)

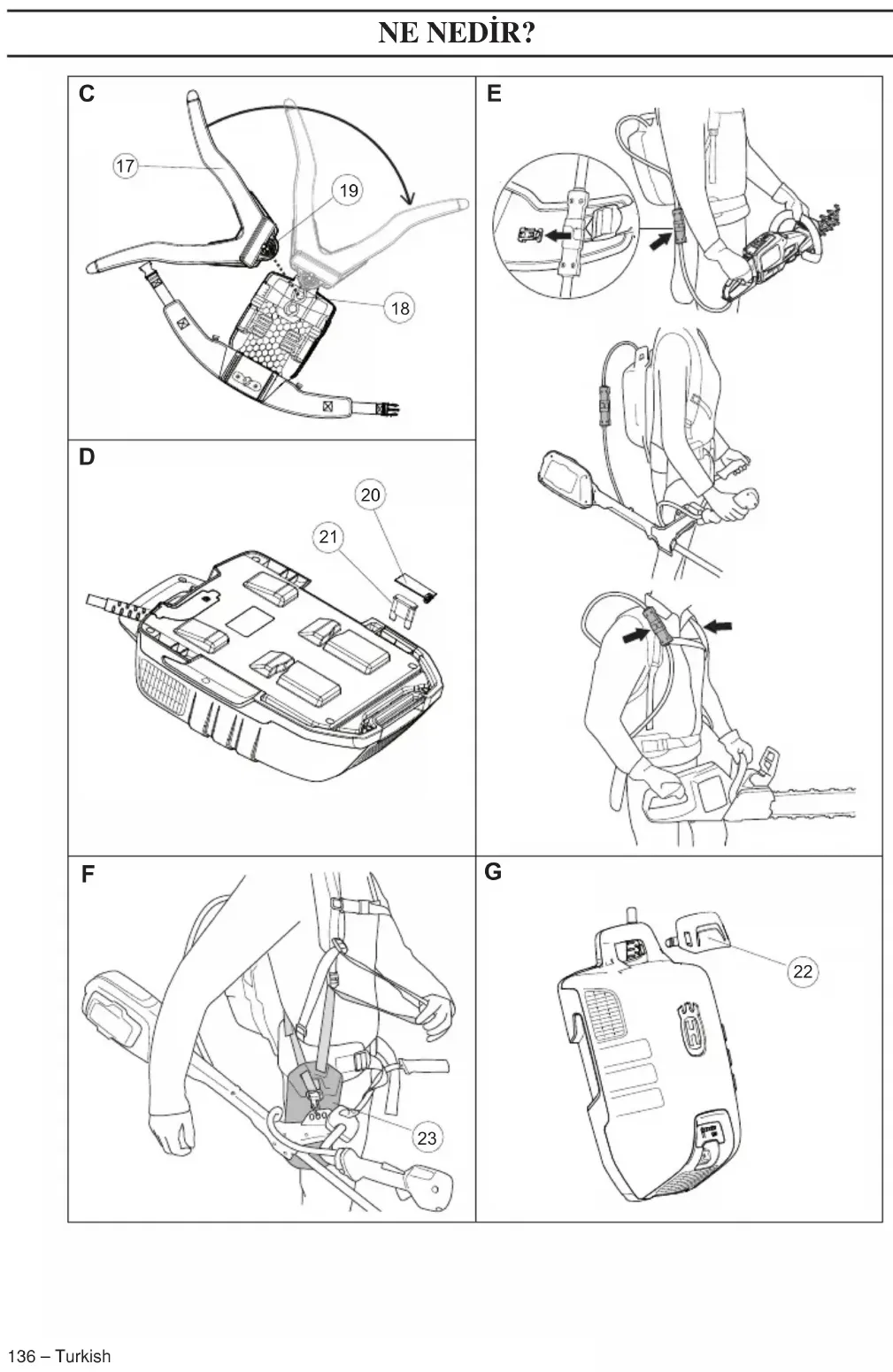

NE NEDİR?

PİLİN KULLANIMI

Sembollerin açıklaması

Orijinal İsveççe kullanım talimatının çevirisi.

UYARI! Pilin hatalı veya dikkatsiz kullanılması pili ciddi veya hatta ölümcül yaralanmalara neden olabilen tehlikeli bir alete çevirebilir. Kullanım kılavuzunu okuyarak içeriğini iyice anlamınız son derece önemlidir.

Makineyi kullanmadan önce kullaním kılavuzunu iyice okuyarak içeriğini kavrayíniz. Lütfen makineyi kullanmadan önce ilgili Husqvarna kablosuz cihazına ait kullanım kılavuzunu dikkatle okuyun ve talimatları anladığınızdan emin olun.

Bu ürün geçerli CE direktiflerine uygundur.

Ürün veya ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak

değerlendirilemeyeceğini belirtir. Bunun yerine, elektriksel ve

elektronik ekipman kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir. Bu ürün uygun bir geri dönüşüm tesisine gönderilmelidir.

Pili dışarıda yağmur altında veya ıslak koşullarda bırakmayın veya saklamayın.

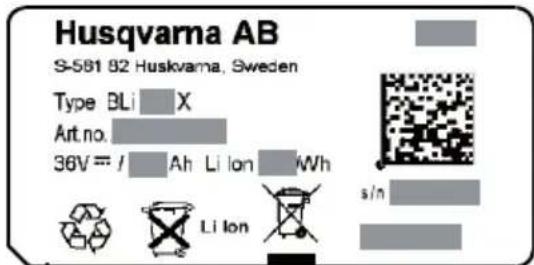

Sırta Asılır Pil Takımınızın üstünde aşağıdaki etiketler bulunur:

Bu bölümde pil ürününüz için pil ve pil şarj cihazının güvenliği konuları açıklanmaktadır

(1) ila (23) no'lu etiketler, 2. ve 3. sayfada bulunan A ile G arasındaki şekillere yöneliktir.

Husqvarna ürünleri için yalnızca orijinal Husqvarna pillerini kullanım ve bunları yalnızca Husqvarna'nın temin ettiği orijinal pil şarj cihazlarıyla şarj edin. Piller yazılım şifresine sahiptir.

Pil

Şarj edilebilen Husqvarna BLi pilleri, ilgili Husqvarna kablosuz cihazlarına güç sağlamak için özel olarak kullanılır. Yaralanmaların önlenmesi için, pil diğer cihazlarda güç kaynağı olarak kullanılmamalıdır.

Aşağıda ekipman üreticisi tarafından son kullanıcıya sağlanan faydah tavsiyelerin bir listesi verilmiştir; ancak liste bunlarla sınırlı değildir.

- İkincil hücreleri veya pilleri sökmeyin, açmayın ya da parçalamayın.

- Hücreleri veya pilleri ısıya veya ateşe maruz bırakmayın. Doğrudan güneş ışığı altında saklamayın.

- Hücreye veya pile kısa devre yaptırmayın. Pilleri birbiriyle veya diğer metal nesnelerle kısa devre yapabilecekleri bir kutu ya da çekmece içine koymamaya dikkat edin.

- Kullanım için gerekli olana kadar hücreleri veya pilleri orijinal ambalajlarından çıkarmayın.

- Hücreleri veya pilleri mekanik darbelere maruz bırakmayın.

- Pil hüresinde sızıntı durumunda, sıvının cilt veya gözler ile temasa girmesine izin vermeyin. Temas oluştuğu takdirde, etkilenen bölgeyi bol miktarda suyla yıkayın ve tubbi yardım alın.

- Özel olarak ekipman ile kullanım için verilen şarj cihazı dışındaki şarj cihazlarını kullanmayın.

- Hücre, pil ve ekipmandaki artı (+) ve eksi (-) işaretlerine dikkat edin. Bunların doğru kullanıldığından emin olun.

- Ekipmanla birlikte kullanıma yönelik tasarlanmamış hücreleri veya pilleri kullanmayın.

- Hücreleri veya pilleri çocukların ulaşamayacağı yerlerde tutun.

- Bir hücre veya pilin yutulması halinde derhal bir doktora başvurun.

- Ekipman için her zaman doğru hücre veya pili satın alın.

- Hücreleri veya pili temiz ve kuru tutun.

- Hücre veya pil terminalleri kirlendiğinde temiz ve kuru bir bezle silin.

- Yedek hücre veya pillerin kullanım öncesinde şarj edilmesi gerekir. Mutlaka doğru şarj cihazını kullanın ve uygun şarj talimatları için ekipmanın kullanım kılavuzuna ve üreticinin talimatına başvurun.

- Pili kullanılmadığında uzun süre şarjda bırakmayın.

- Uzun saklama sürelerinden sonra maksimum performansın elde edilmesi için hücre veya pillerin birkaç defa şarj edilip boşaltılması gerekebilir.

- Yedek hücreler veya piller en yüksek performanslarını normal oda sıcaklığında (20 °C ± 5 °C) sunar.

- İleride başvurmak için orijinal ürün dokümanlarını saklayın.

- Hücreyi veya pili yalnızca amacına uygun uygulamalarda kullanın.

- Mümkünse, kullanılmadığında pili ekipmandan çıkarın.

- Uygun şekilde berteraf edin.

- Adaptörü veya pili kablo üzerinde taşımayın.

- Kabloları ve fisleri temiz ve kuru tutun. Korozyon arızaya neden olabilir.

- Pil ekipmanını bükmeyin. Bu, kablonun hasar görmesine neden olabilir.

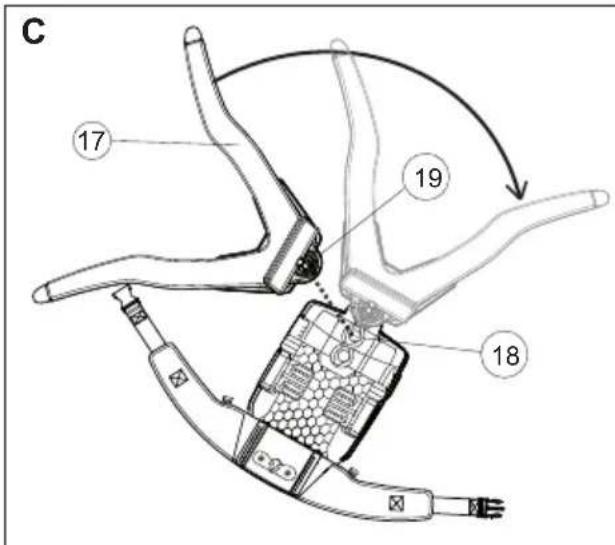

Kayış (şek. C)

UYARI! Pil kayışı tırmanma için uygun değildir. Uzman ekipmanı değildir.

• Kayış takımı üzerindeki askıları ayarlayın. Omuz askısı tertibatı (18) üç konumda takılabilir.
• Omuz askısını (17) kullanıcıının beden ölçüsüne göre istenilen konuma (18) getirin. Sabitlemek için omuz askısını (17) çevirin.
• Konumu değiştirmek için tuşa (19) basarak omuz askısını (17) serbest bırakın ve çevirin.

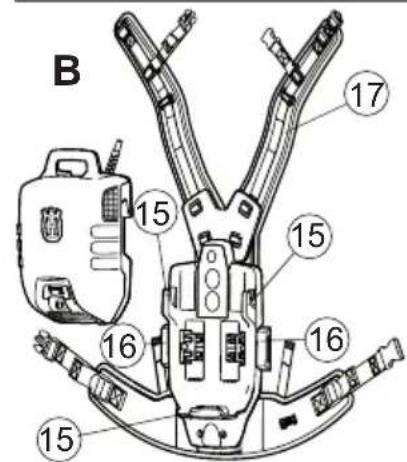

Pili kayış takımına takın (şek. B)

• Düğmeleri (16) açın.
• Pili kancalara takın. (15)
• Pili sabitlemek için düğmelere (16) basın.
- Pilin doğru konumda sabitlendiğinden emin olun.

Dal koruması takın. (şek. G)

- Dalların tutamağa saplanmasını önlemek için gerekirse dal koruması (22) kullanın.

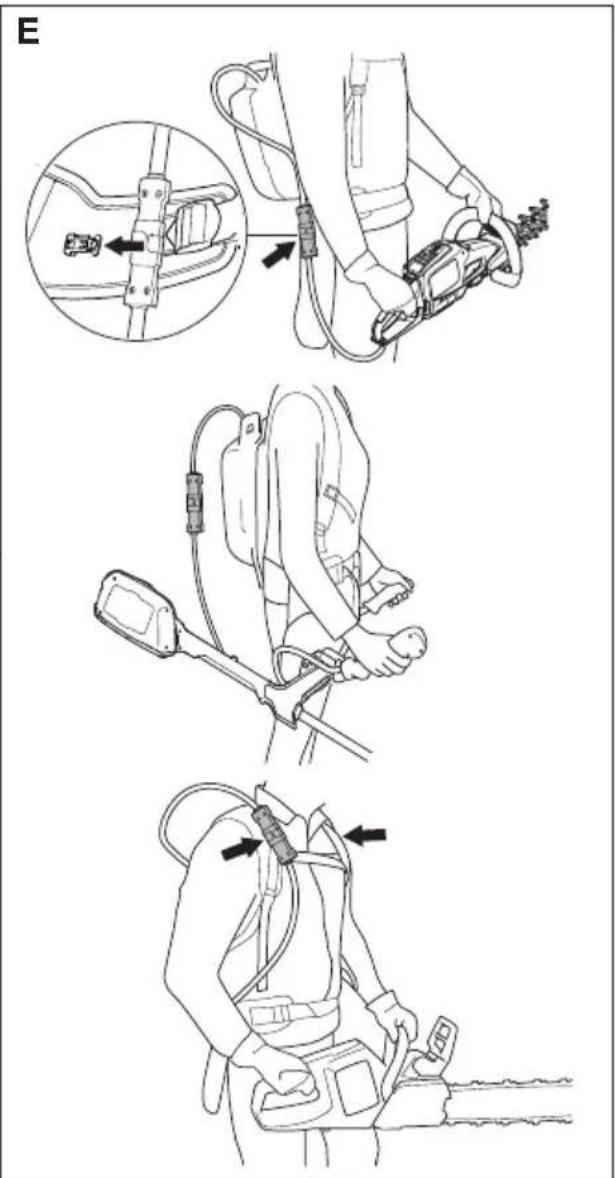

Ürünü takın (fig. E)

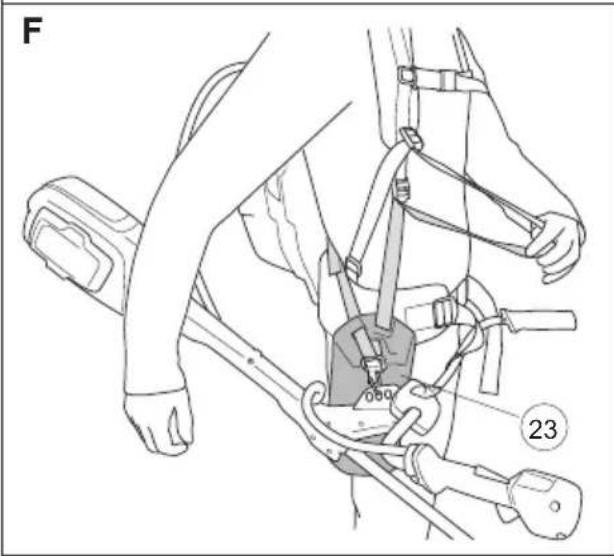

• Pil adaptörünü seçili ürüne takın. 536LiR kullanırken kırpıcı plakasını (kırpıcı ile birlikte tedarik edilir) şek. F'deki gibi pil kayış takımına takın.
• Pil kablosunu kayış takımı üzerindeki tertibata bağlayın.

Çalışma

• Sırta asılır pil, kullanım sırasında sırtta taşınmalıdır.
• Pil şarj cihazının ve pilin sağlam olduğunu düzenli aralıklarla kontrol edin.
• Sırtta asılır pil açıldıktan sonra 4 saniyelik bir çalıştırma süresi vardır. Bu süre içinde sırta asılır pilin içindeki fanların çalıştığını duyabilir ve pil üzerindeki yeşil LED'in yanıp söndüğünü görebilirsiniz. LED sabit bir şekilde yeşil yanmaya başladığında makineyi kullanmaya başlayabilirsiniz (yalnızca Hedgetrimmer 136LiHD50 veya Trimmer 136LiC ile kullanılır: Çalıştırmak için lütfen makinenin üzerindeki AÇIK düğmesine en az 2 saniye süreyle basın.
• Pil uzun bir süre kullanılmazsa (yaklaşık 30 dk.) otomatik olarak kapanır. Yeniden çalıştırmak için güç anahtarını (10) açın.

Pil ekranı ve adaptör ekranı

Adaptör ekranı, doğru akü şarj durumunu gösterir ancak ilk başta ufak farklılıklar olabilir.

Her iki ekran da pil kapasitesini (7, 12) ve pilde çıkabilecek olası sorunları (8, 14) gösterir. Pil kapasitesi, pil göstergesi düğmesine (6,11) basılarak görüntülenir. Bir arıza meydana geldiğinde Uyarı sembolü yanar. Arıza kodlarına bakın.

LED ışıkları Pil
Tüm LED'ler yanmaktadır	Tam dolu (%80-%100).
LED 1, LED 2, LED 3, LED 4 yanar	Pil %60-%80 dolu
LED 1, LED 2, LED 3 yanmaktadır.	Pil %40-%60 dolu.
LED 1, LED 2 yanmaktadır. Pil	%20-%40 dolu.
LED 1 yanmaktadır.	Pil %0-%20 dolu.

Adaptör ekranında kapasite göstergesi %1'lik adımlar halinde gösterilir.

Şarj oluyor (şek. A)

Pil ilk kullanımdan önce şarj edilmelidir. Pil teslim sırasında sadece %30 şarlıdır.

• Pili her zaman güç düğmesinden (10) açın (yeşil LED (13) yanar).
• Adaptörü pil şarj cihazına yerleştirin. Husqvarna QC 330 Adaptörün pil şarj cihazına doğru şekilde takıldığından emin olun. (2, 5)
• Pil şarj cihazına bağlandığında şarj cihazı üzerindeki yeşil şarj ışığı yanar. (3)
• Adaptör üzerindeki kapasite göstergesi (7) ve pil (13) üzerindeki güç LED'i şarj sırasında yanıp söner.
• Şarj işlemi tamamlandıktan sonra adaptörü şarj cihazından çıkarın.

Taşıma ve saklama

• Ürünlerin içinde bulunan lityum-iyon piller Tehlikeli Maddeler Kanunu'nun gerekliliklerine tabidir.
• Nakliye acentaları gibi üçüncü parti tarafından yapılan ticari nakliyelerde özel paketleme ve etiketleme kurallarına uyulmalıdır.
• Nakledilecek ürünün hazırlığı sırasında tehlikeli maddeler için bir uzmana danışılması zorunludur. Lütfen daha teferruathı olabilecek ulusal düzenlemeleri de göz önünde bulundurun.
• Açık temas alanlarını kapatın ve pili paketin içinde hareket etmeyecek şekilde paketleyin.
• Ekipmanı kilitlenebilir bir yerde tutarak çocukların ve izinsiz kişilerin erişmesini engelleyiniz.
• Pili, adaptörü ve pil şarj cihazını kuru, rutubetsiz ve donma tehlikesi olamayan bir yerde saklayın.
• Pili, adaptörü ve pil şarj cihazımı sıcaklığın 5 °C ile 45 °C arasında olduğu yerlerde saklayın ve kesinlikle doğrudan güneş ışığına maruz bırakmayın.
• Pili ve adaptörü şarj cihazından ayrı olarak sakladığınızdan emin olun.
• Pili statik elektrik oluşma ihtimalinin olduğu yerlerde saklamayın. Pili kesinlikle metal kutularda saklamayın.

PİLİN KULLANIMI

Sırta asılır pil takımının enerji yoğunluğu 100 W/sa'ten yüksektir. Bu nedenle, posta ile gönderilmesine izin verilmez. Lütfen bayinize başvurun.

Bakím

Pil şarj cihazının ve pilin sağlam olduğunu düzenli aralıklarla kontrol edin.

Adaptörü pil şarj cihazına veya ürünlere takmadan önce pilin ve pil şarj cihazının (özellikle de terminallerin) her zaman temiz ve kuru olduğundan emin olun.

Pil kılavuz raylarını temiz tutun. Plastik parçaları temiz ve kuru bir bezle temizleyin.

Havalandırma deliklerinin (hem yukarı hem de aşağı yönde) temiz olduğundan emin olun. Aksi takdirde havalandırma sınırlı düzeyde gerçekleşir.

Yuvaları temiz ve kuru bir fırçayla temizleyin.

Arıza kodları

Pil ve adaptör sorunlarını giderme.

LED ekran	Olası arızalar	Olası işlem
HATA LED’i yanıp sönyyor	Sıcaklık değişimi	Pili sıcaklığın -10 °C ile 45 °C arasında olduğu ortamlarda kullanın
	Aşırı voltaj	Şebeke voltajının, makinenin nominal değerler plakasında belirtilen voltaja uygun olup olmadığıını kontrol edin
		Pili şarj cihazından çıkarın
	Yetersiz voltaj	Pili şarj etme
Arıza LED’i yanıyor veya pil herhangi bir etkinlik göstermiyor.	Hücre farkı çok fazla (IV)	Servis noktası ile irtibata geçin

• Pil sıcaklığı 45 °C'nin üzerindeyse pil şarj olmaz. Bu durumda pil aktif olarak soğuyacaktır.
• Pil şarj cihazındaki LED sabit yeşil yanıyorsa, pil şarj cihazının servise ihtiyacı vardır.

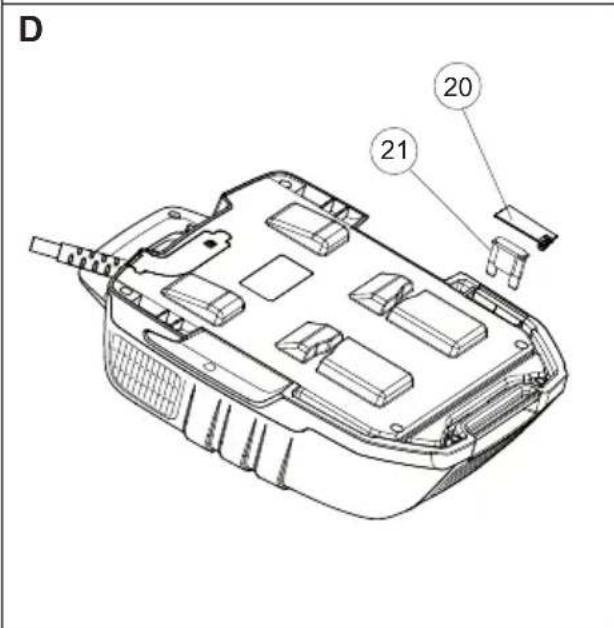

Sigorta (şek. D)

• Sigorta atmışsa sigortayı kontrol edin. Onarımlar için sadece orijinal parçalar kullanım. Orijinal olmayan parçalar kullanılırsa garanti geçerli değildir.
• Pili kapatın (yeşil LED (13) söner).
• Bir tornavida ile kapağı (20) sökün.
• Sigortayı değiştirin

Pili, pil şarj cihazını ve makineyi atın

Ürün veya ambalajı üzerinde bulunan semboller, bu ürünün evsel atık olarak değerlendirilemeyeceğini belirtir. Bunun yerine, elektriksel ve elektronik ekipman kurtarma için uygun bir geri dönüşüm istasyonuna gönderilmelidir.

Bu ürüne doğru önemin verilmesini sağlayarak, çevreye ve insanlara olabilecek potansiyel negatif etkisini önlemeye yardımcı olabilirsiniz, aksi taktirde bu ürünün yanlış atık yönetimi olması durumunda negatif etkiler olabilir. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için belediyenize, mahalli atık hizmetinize veya ürünü satın aldığınız mağazaya danışın.

Teknik bilgiler

	BLi520x BLi940x
Pil tipleri Lityum-İyon	Lityum-İyon
Pil kapasitesi, Ah 14,4	26,1
Voltaj, V 36 36
Ağırıl 5,9 6,7

Uygunluk konusunda AB deklarasyonu (Sadece Avrupa için geçerlidir)

Husqvarna AB, SE-561 82 Huskvarna, İsveç, Tel: [phone], yegane sorumlu olarak, 2013 yılı ve sonrası tarihli seri numaralı (yılı ve seri numarası, nominal değerler plakasında açıkça belirtilmiştir) Husqvarna BLi 520x ve BLi 940x Sırta Asılır Akülerin KONSEY YÖNERGELERİ gereksinimlerine uygun olduğunu beyan eder

• "elektromanyetik uygunluk hakkında" başlıklı, 15 aralık 2004 tarih ve 2004/108/EEC sayılı KONSEY DİREKTİFİ ve geçerli ekler.
• 8 Haziran 2011 tarihli, "belli tehlikeli maddelerin kısıtlanmasına ilişkin" 2011/65/EU

Uygulanan standartlar: 55014-1:2012, 55014-2:2009

3 Haziran 2013

Peter Lameli, CTO
