製品タイプ	リチウムイオン背負いバッテリー
ブランド	ハスクバーナ
モデル	BLi520X
バッテリー容量	14.4 Ah
定格電圧	36 V
重量	5.9 kg
対応充電器タイプ	ハスクバーナ QC 330 (アクセサリー)
充電インジケーター	バッテリーのLEDとアダプターの画面
使用温度範囲	-10°C ～ 45°C
保管温度範囲	5°C ～ 45°C
保護	ヒューズ、枝からの保護（オプション）
自動停止	約30分間の無操作後
認証	CE、指令2004/108/ECおよび2011/65/EU
メンテナンス	乾いた布で通気スリットと端子を清掃してください
廃棄	WEEE規制に従ったリサイクル
パッケージ内容	バッテリー、アダプター、ハーネス、充電器は別売り
使用方法	調整可能なハーネスで背負って使用
互換性	対応するハスクバーナコードレス工具（例：ヘッジトリマー、トリマー）

よくある質問 - BLi520X HUSQVARNA

BLi520Xのバッテリー容量は？

BLi520Xバッテリーの容量は14.4 Ah、電圧は36 Vです。

BLi520Xの充電方法は？

必ずハスクバーナ QC 330充電器を使用してください。アダプターを充電器に接続すると、充電器の緑色LEDが点灯します。充電中はバッテリーとアダプターのLEDが点滅します。充電後はアダプターを取り外してください。

バッテリー残量の確認方法は？

アダプターのバッテリーインジケーターボタン(6)を押します。画面に容量が1%単位で表示されます。バッテリーのLEDでもレベルを示します：4LED=80-100%、3LED=60-80%、など。

エラーLEDが点滅した場合は？

「ERROR」LEDが点滅している場合は、温度を確認してください：バッテリーは-10°C～45°Cで使用してください。異常LEDが点灯している場合は、セル間の電圧差がある可能性があります。専門工場に連絡してください。

バッテリーヒューズの交換方法は？

バッテリーの電源を切ります（緑色LED消灯）。ドライバーを使用してヒューズ保護カバー(20)を取り外します。ヒューズをハスクバーナ純正品と交換します。カバーを閉じます。

バッテリーの背負い方は？

バッテリーをハーネスのフック(15)に固定し、ボタン(16)を閉めます。調節ボタン(19)でストラップ(17)を体に合わせます。バッテリーケーブルをハーネスの留め具に取り付けます。

バッテリーの清掃とメンテナンス方法は？

バッテリーと充電器が清潔で乾燥していることを確認してください。乾いたブラシで通気スリットを清掃します。乾いた布で端子を拭きます。定期的に全体の状態を確認してください。

推奨動作温度は？

バッテリーは-10°C～45°Cの温度範囲で使用してください。温度が45°Cを超えると充電が停止し、バッテリーは能動的に冷却されます。

オフシーズンのバッテリー保管方法は？

バッテリーは5°C～45°Cの乾燥した凍結しない場所に保管してください。直射日光を避けてください。充電器とは別に保管してください。金属製の箱には入れないでください。

バッテリーが充電を保持しなくなった場合は？

長期間保管した後は、バッテリーを数回充放電して性能を回復させてください。問題が解決しない場合は、ハスクバーナ正規販売店に交換を依頼してください。

使用説明書 BLi520X HUSQVARNA

1 メインプラグ
2 バッテリー充電器 QC 330 (付属品)
3 電源 LED
4 エラー LED
5 アダプター
6 バッテリーインジケータボタン
7 ディスプレイ
8 エラー LED
9 バッテリー
10 電源スイッチ
11 バッテリーインジケータボタン
12 バッテリー状態表示

13 電源 LED
14 エラー LED
15 バッテリーパック用フック
16 バッテリーパック固定用ボタン
17 ショルダーストラップ
18 ショルダーストラップ取り付け具
19 ショルダーストラップ取り付けボタン
20 ヒューズカバー
21 ヒューズ
22 ブランチプロテクション（オプション）
23 トリマープレート（付属品）

各部名称

バッテリー の取り扱い

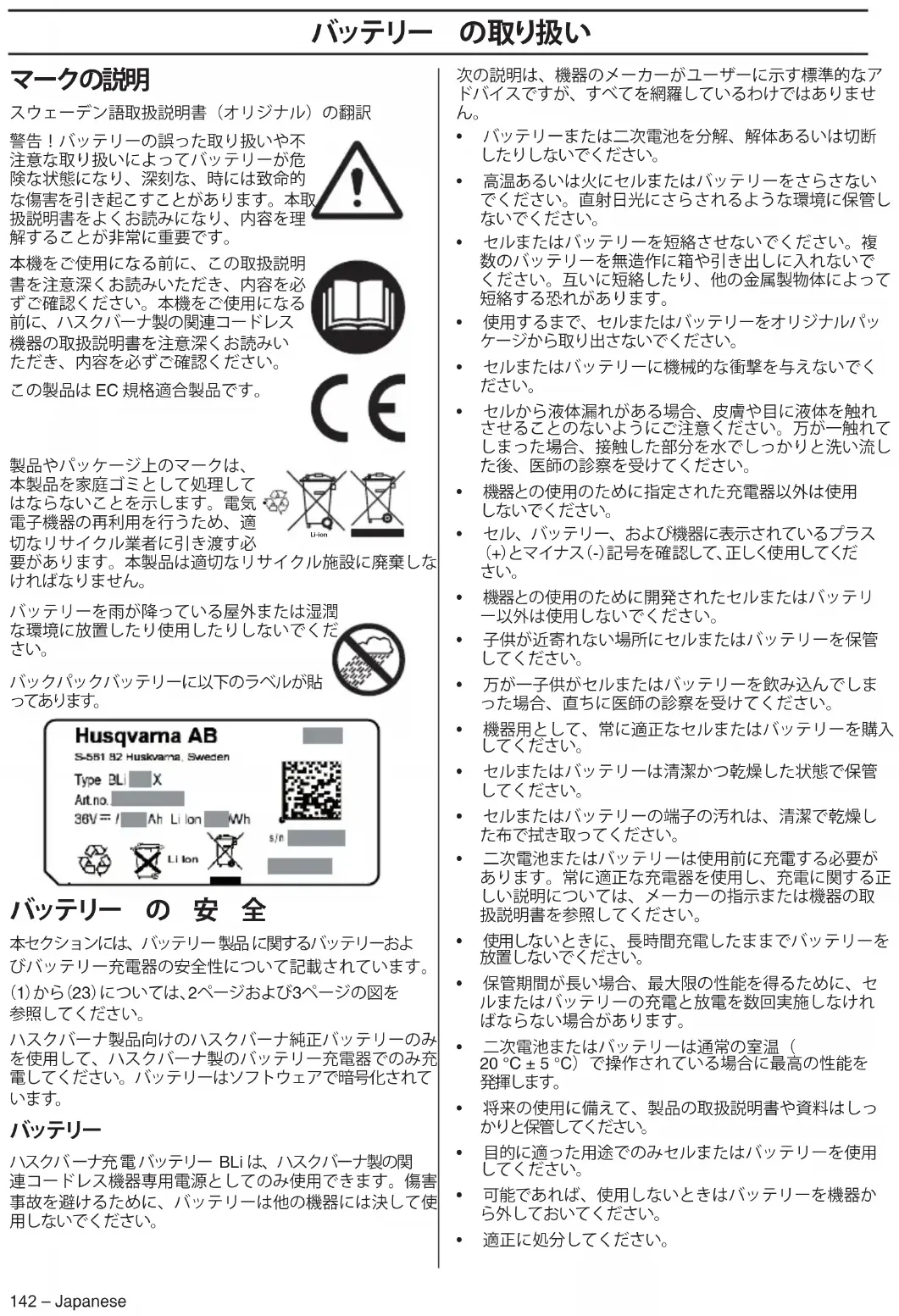

マークの説明

スウェーデン語取扱説明書（オリジナル）の翻訳

警告！バッテリーの誤った取り扱いや不注意な取り扱いによってバッテリーが危険な状態になり、深刻な、時には致命的な傷害を引き起こすことがあります。本取扱説明書をよくお読みになり、内容を理解することが非常に重要です。

本機をご使用になる前に、この取扱説明書を注意深くお読みいただき、内容を必ずご確認ください。本機をご使用になる前に、ハスクバーナ製の関連コードレス機器の取扱説明書を注意深くお読みいただき、内容を必ずご確認ください。

この製品は EC 規格適合製品です。

製品やパッケージ上のマークは、本製品を家庭ゴミとして処理してはならないことを示します。電気電子機器の再利用を行うため、適切なリサイクル業者に引き渡す必

要があります。本製品は適切なリサイクル施設に廃棄しなければなりません。

バッテリーを雨が降っている屋外または湿潤な環境に放置したり使用したりしないでください。

バックパックバッテリーに以下のラベルが貼ってあります。

バッテリー の 安 全

本セクションには、バッテリー製品に関するバッテリーおよびバッテリー充電器の安全性について記載されています。

(1)から(23)については、2ページおよび3ページの図を参照してください。

ハスクバーナ製品向けのハスクバーナ純正バッテリーのみを使用して、ハスクバーナ製のバッテリー充電器でのみ充電してください。バッテリーはソフトウェアで暗号化されています。

バッテリー

ハスクバーナ充電バッテリー BLi は、ハスクバーナ製の関連コードレス機器専用電源としてのみ使用できます。傷害事故を避けるために、バッテリーは他の機器には決して使用しないでください。

次の説明は、機器のメーカーがユーザーに示す標準的なアドバイスですが、すべてを網羅しているわけではありません。

- バッテリーまたは二次電池を分解、解体あるいは切断したりしないでください。 - 高温あるいは火にセルまたはバッテリーをさらさないでください。直射日光にさらされるような環境に保管しないでください。

- セルまたはバッテリーを短絡させないでください。複数のバッテリーを無造作に箱や引き出しに入れないでください。互いに短絡したり、他の金属製物体によって短絡する恐れがあります。

- 使用するまで、セルまたはバッテリーをオリジナルパッケージから取り出さないでください。

- セルまたはバッテリーに機械的な衝撃を与えないでください。

- セルから液体漏れがある場合、皮膚や目に液体を触れさせることのないようにご注意ください。万が一触れてしまった場合、接触した部分を水でしっかりと洗い流した後、医師の診察を受けてください。

- 機器との使用のために指定された充電器以外は使用しないでください。

- セル、バッテリー、および機器に表示されているプラス(+)とマイナス(-)記号を確認して、正しく使用してください。

- 機器との使用のために開発されたセルまたはバッテリー以外は使用しないでください。

- 子供が近寄れない場所にセルまたはバッテリーを保管してください。

- 万が一子供がセルまたはバッテリーを飲み込んでしまった場合、直ちに医師の診察を受けてください。

- 機器用として、常に適正なセルまたはバッテリーを購入してください。

- セルまたはバッテリーは清潔かつ乾燥した状態で保管してください。

- セルまたはバッテリーの端子の汚れは、清潔で乾燥した布で拭き取ってください。

- 二次電池またはバッテリーは使用前に充電する必要があります。常に適正な充電器を使用し、充電に関する正しい説明については、メーカーの指示または機器の取扱説明書を参照してください。

- 使用しないときに、長時間充電したままでバッテリーを放置しないでください。

- 保管期間が長い場合、最大限の性能を得るために、セルまたはバッテリーの充電と放電を数回実施しなければならない場合があります。

- 二次電池またはバッテリーは通常の室温（20℃±5℃）で操作されている場合に最高の性能を発揮します。

- 将来の使用に備えて、製品の取扱説明書や資料はしっかりと保管してください。

- 目的に適った用途でのみセルまたはバッテリーを使用してください。

- 可能であれば、使用しないときはバッテリーを機器から外しておいてください。

- 適正に処分してください。

バッテリーの取り扱い

• ケーブルにつないだままアダプターまたはバッテリーを持ち運ばないでください。
• ケーブルとプラグは清潔かつ乾燥した状態で保管してください。腐食は故障の原因になる可能性があります。
• バッテリー機器を曲げないでください。ケーブルを損傷する原因になる可能性があります。

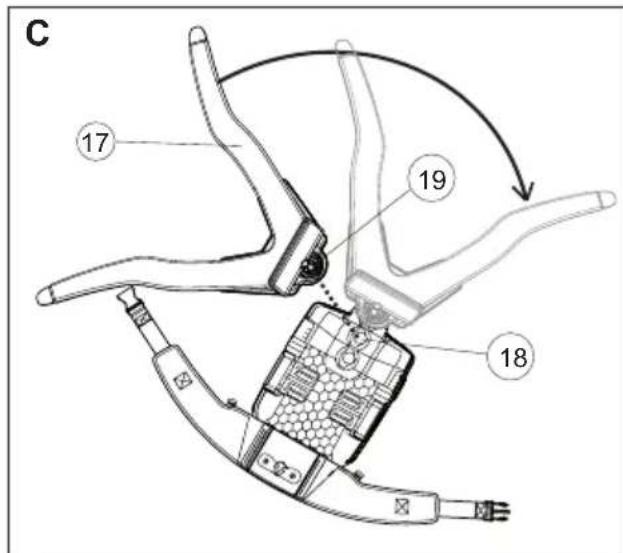

ハーネス(図 C)

警告!バッテリー ハーネス はクラは適しておりません。アーボリスト（樹木家）用ハーネスと混同しないでください。

• ハーネスのストラップを調整します。ショルダーストラップ取り付け具(18)は3箇所で接続できます。
• ユーザーのサイズに合わせてショルダーストラップ（17）を適切な位置（18）で接続してください。ショルダーストラップ（17）を回して固定します。
• 位置を変えるには、ボタン(19)を押してショルダーストラップ(17)を緩め、ショルダーストラップを回します。

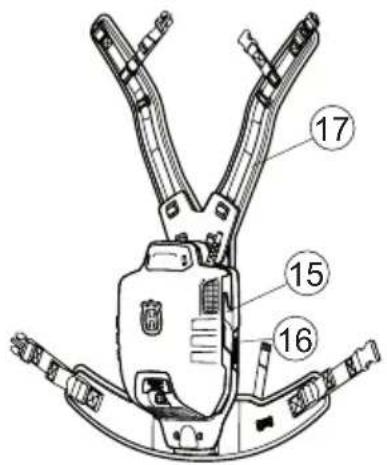

バッテリーとハーネスの接続 (図B)

• ボタン(16)を外します。
• バッテリーをフックに接続します。(15)
• ボタン(16)を押してバッテリーを固定します。
• バッテリーが正しい位置に固定されていることを確認してください。

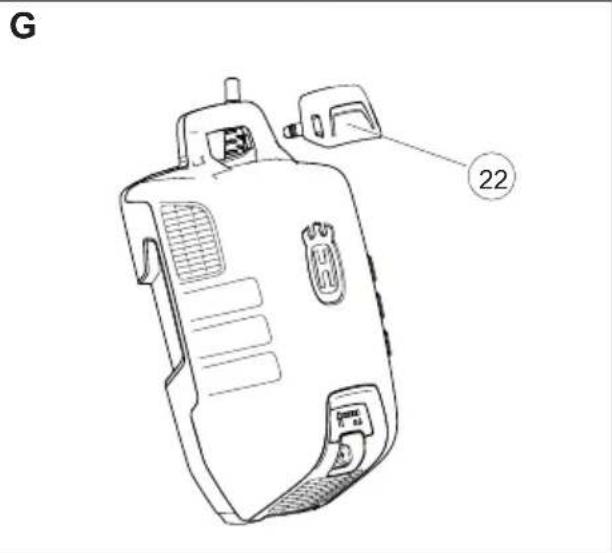

ブランチプロテクションを取り付けます。(図 G)

• ハーネスがアーボリスト用安全ハーネスではないことを考慮してください。
• ブランチでハンドルが動かなくならないように、必要に応じてブランチプロテクション(22)を使用します。

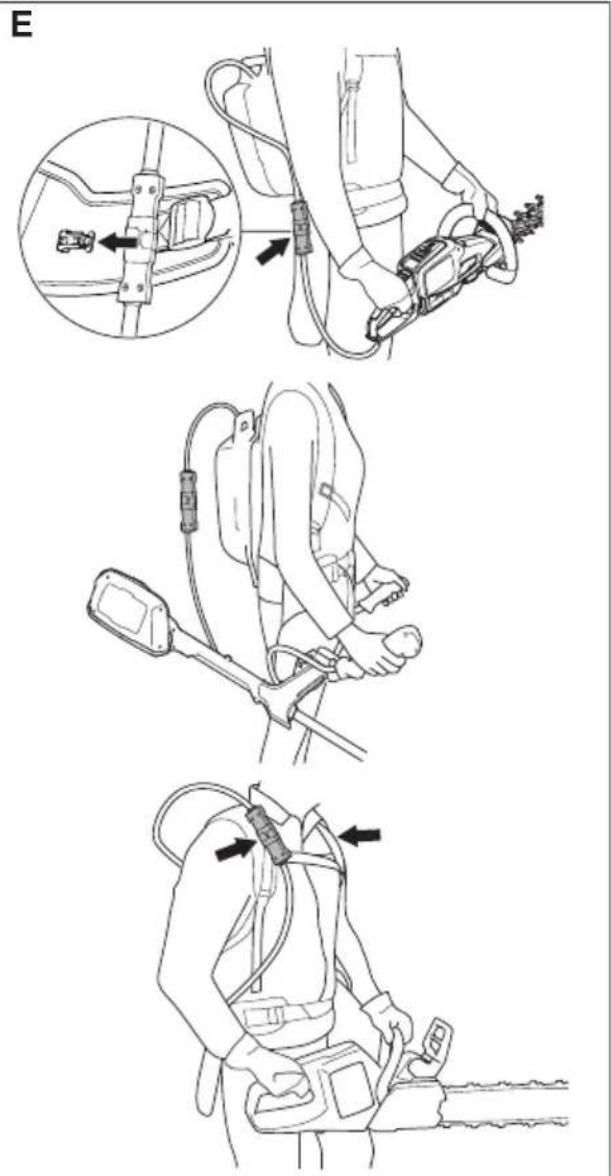

製品の接続（図E）

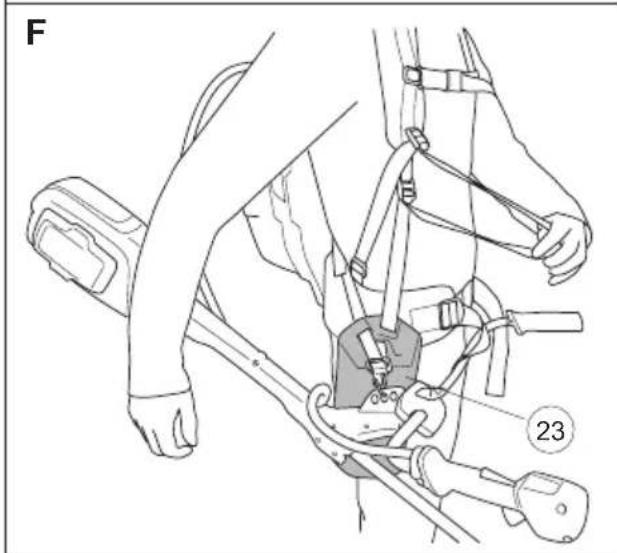

• バッテリーアダプターを選んだ製品に接続します。536 LiR を使用する場合、図Fに従ってトリマープレート（トリマーに同梱）をバッテリーハーネスに接続します。
• バッテリーケーブルをハーネスの取り付け具に留めてください。

操作

• バッテリー充電器とバッテリーに損傷がないことを定期的に検査してください。
• バックパックバッテリーのスイッチをオンにしてから始動まで約4秒かかります（ソフトウェアブート）。その間バックパックバッテリー内のファンが回転し、バッテリーの緑のLEDが点滅します。バッテリーのLEDが緑に点灯したら、本機を使い始めることができます（ヘッジトリマー136LiHD50または刈払機136LiCを使用する場合のみ：始動させるには、本機の「ON」ボタンを少なくとも2秒間押し続けてください）。
• 長時間(約30分)使用しないとバッテリーの電源は自動的に切れます。再始動するには、電源スイッチ(10)を入れます。

バッテリーディスプレイおよびアダプターディスプレイ

注意!

アダプターのディスプレイにはバッテリーの正確な充電状態が表示されますが、初期には若干の誤差もあり得ます。両方のディスプレイには、バッテリー容量(7、12)とバッテリーで発生する問題(8、14)が表示されます。バッテリー容量はバッテリーインジケータボタン(6、11)を押すと表示さ

ミングれます。エラーが発生すると、警告マークが点灯します。工専門 ラーコードをご覧ください。

LEDランプ	バッテリー状態
すべてのLEDが点灯	完全に充電されたバッテリー(80-100%)。
LED 1、LED 2、LED 3、LED 4が点灯。	バッテリーは60-80%充電済み。
LED 1、LED 2、LED 3が点灯。	バッテリーは40-60%充電済み。
LED 1、LED 2が点灯。	バッテリーは20-40%充電済み。
LED 1が点灯。	バッテリーは0-20%充電済み。

アダプターディスプレイには、容量表示が1%刻みで表示されます。

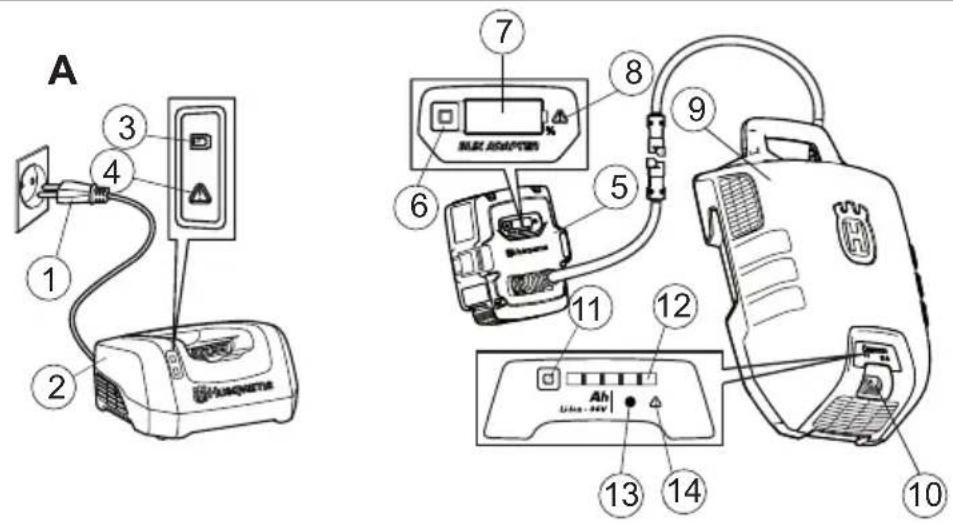

充電(図 A)

バッテリーは最初に使用する前に、充電しなければなりません。バッテリーは納入時、30%だけ充電されています。

• 常に電源スイッチ(10)のバッテリーの電源を入れます(緑のLED(13)が点灯)。
• アダプターをバッテリー充電器に組み込みます。アダプターがバッテリー充電器に正しく取り付けられているか確認してください。(2、5)
• バッテリーがバッテリー充電器に接続されていれば、バッテリー充電器で緑色の充電ランプが点灯します。(3)
• 充電中はアダプターの容量表示(7)とバッテリーの電源LED(13)が点滅しています。
• 充電後はアダプターを充電器から取り外します。

搬送と保管

• 装置を、子供や、許可されていない人の手の届かない鍵のかかる場所に保管します。
• バッテリー、アダプター、およびバッテリー充電器は、乾燥して湿気や結露のない場所に保管してください。
• バッテリーとバッテリー充電器は、5℃～45℃の温度環境に保管し、直射日光にさらさないでください。
• バッテリーとアダプターは必ず別々に保管してください。
• 静電気が発生するような場所にはバッテリーを保管しないでください。バッテリーは金属製の箱に保管しないでください。

バックパックバッテリーのエネルギー密度は 100 W/h より高くなっています。したがって、バックパックバッテリーを郵便で送ることはできません。お近くの販売店にお問い合わせください。

バッテリーの 取り扱い

メンテナンス

バッテリー充電器とバッテリーに損傷がないことを定期的に検査してください。

アダプターをバッテリー充電器または製品に取り付ける前に、バッテリーとバッテリー充電器（特に端子）が清潔か乾燥した状態であることを確認してください。

バッテリーガイドトラックは清潔さを保ってください。プラスチック部品は清潔で乾燥した布できれいにしてください。

通気孔が清潔であることを確認してください（上下両方） 清潔にされていないと、換気が制限されます。

エラーコード

バッテリーとアダプターでトラブルシューティングを実施します。

LED 表示	想定される障害	対応措置
エラー LED が点滅	温度偏差	バッテリーを温度が-10°C~45°C の場所で使用します
	過電圧	本線の電圧が、本機の定格プレートに記載された電圧と一致することを確認してください
		バッテリー充電器からバッテリーを外します
	低電圧	バッテリーを充電してください
エラー LED が点灯、またはバッテリーが動いていない	セルの電位差が大きすぎる(1 V)	サービス代理店に問い合わせてください

• バッテリー温度が45℃を超えると、バッテリーは充電されません。その場合、バッテリーは能動的に冷却します。
• バッテリー上のLEDが赤色に点灯した場合、バッテリーはサービスが必要です。

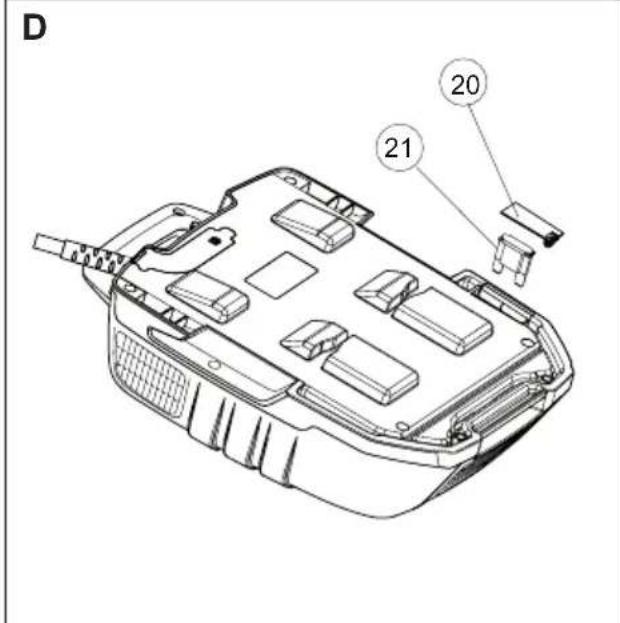

ヒ ュ ー ズ(図 D)

• ヒューズを検査して、ヒューズがとんでいる場合は交換してください。修理には純正の部品のみ使用してください。純正部品以外の部品を使用した場合、保証が無効になります。
• バッテリーの電源を切ります(緑 LED(13)消灯)。
• ドライバーを使用してカバー(20)を取り外します。
• ヒューズを交換します。

バッテリー 、バッテリー 充電器 および 製品 棄

製品やパッケージ上のマークは、本製品を家庭ゴミとして処理してはならないことを示します。電気・電子機器の再利用を行うため、適切なリサイクル業者に引き渡す必要があります。

以上を遵守することで、本製品は正しく処理され、本製品を不適切に廃棄した場合に環境や人に与える可能性がある悪影響を防ぐことができます。本製品のリサイクルについての詳細は、お住まいの市町村、廃棄物処理サービス、または本製品を購入した代理店に連絡してください。

主要諸元

	BLi520x	BLi940x
バッテリー のタイプ	リチウムイオン	リチウムイオン
バッテリー 容量、An4.4		26.1
電圧、V	36	36
質量、kg	5.9	6.7

EC適合性宣言(ヨーロッパのみ適合)

Husqvarna AB、SE-561 82 Huskvarna, Sweden(電話:[phone])は、単独責任のもとで宣言します。2013年のシリアル番号以降（年は銘板に連続したシリアル番号と共に明記）の電源パック Husqvarna BLi 520x およびBLi 940xは、評議会指令（COUNCIL'S DIRECTIVES）の規定に適合しています。

-2004年12月15日付け「電磁波適合性に関する」 2004/108/EC
-2010年6月8日付「電気・電子製品に含まれる特定有害物質の使用制限に関する」2011/65/EU
次の標準規格にも適合しています。55014-1:2012、55014-2:2009
2013年6月3日 ウルム

Peter Lameli、CTO
