MANUAL DE UTILIZADOR BLi520X HUSQVARNA

Instruções para o uso 51-56

1 Ficha de alimentação 2 Carregador da bateria Husqvarna QC 330 (Acessório) 3 LED de alimentação 4 LED de erro 5 Adaptador 6 Botão indicador da bateria 7 Display 8 LED de erro 9 Bateria 10 Interruptor 11 Botão indicador da bateria 12 Indica o estado da bateria 13 LED de alimentação 14 LED de erro 15 Ganchos para a bateria 16 Botão para prender a bateria 17 Correia do ombro 18 Fixação da correia de ombro 19 Botão de ajuste da correia de ombro 20 Tampa de fusível 21 Fusível 22 Protecção contra ramos (opcional) 23 Placa do aparador (Acessório)52 – Portuguese COMO SE CHAMA?

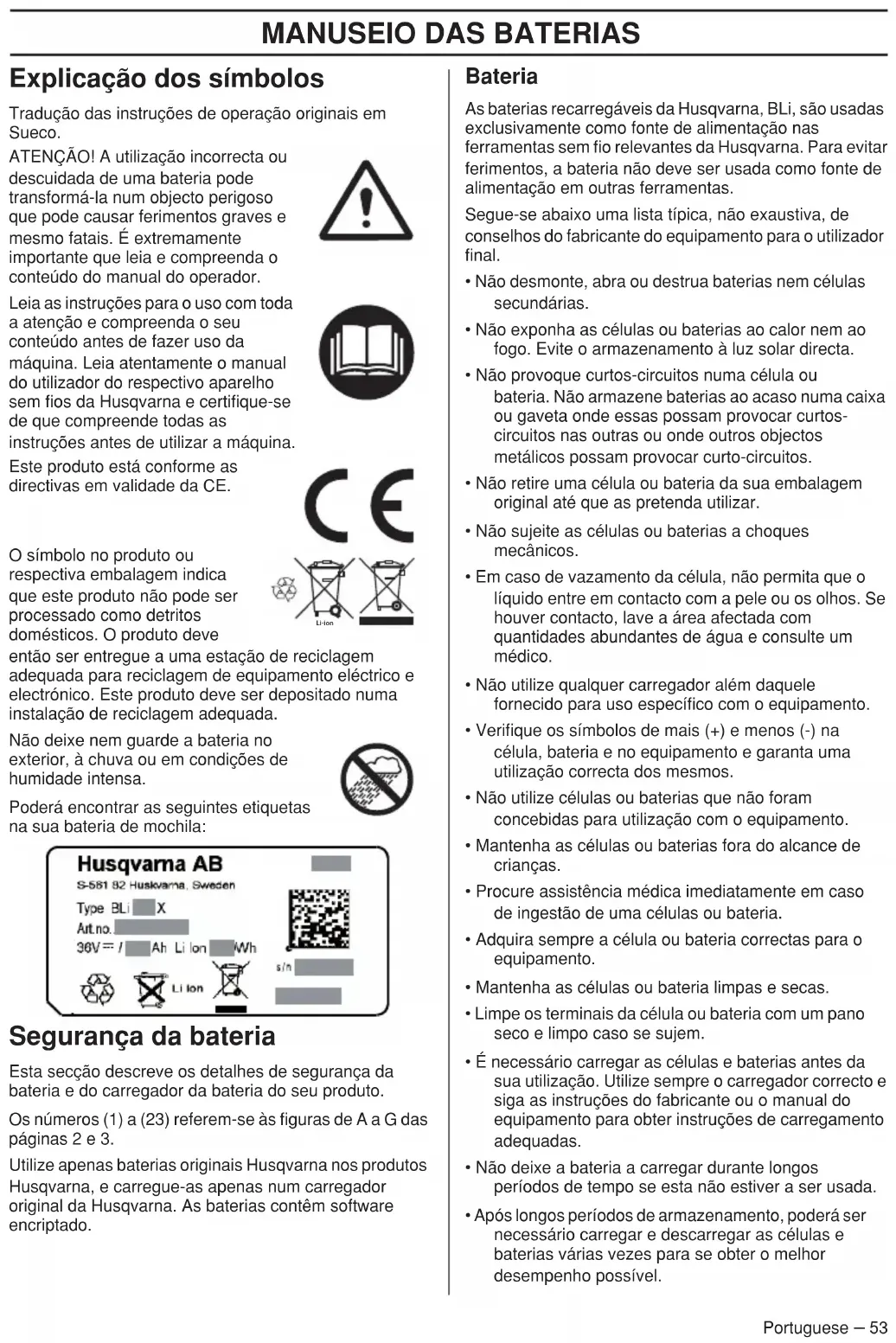

Portuguese – 53 Explicação dos símbolos Tradução das instruções de operação originais em Sueco. ATENÇÃO! A utilização incorrecta ou descuidada de uma bateria pode transformá-la num objecto perigoso que pode causar ferimentos graves e mesmo fatais. É extremamente importante que leia e compreenda o conteúdo do manual do operador. Leia as instruções para o uso com toda a atenção e compreenda o seu conteúdo antes de fazer uso da máquina. Leia atentamente o manual do utilizador do respectivo aparelho sem fios da Husqvarna e certifique-se de que compreende todas as instruções antes de utilizar a máquina. Este produto está conforme as directivas em validade da CE. O símbolo no produto ou respectiva embalagem indica que este produto não pode ser processado como detritos domésticos. O produto deve então ser entregue a uma estação de reciclagem adequada para reciclagem de equipamento eléctrico e electrónico. Este produto deve ser depositado numa instalação de reciclagem adequada. Não deixe nem guarde a bateria no exterior, à chuva ou em condições de humidade intensa. Poderá encontrar as seguintes etiquetas na sua bateria de mochila: Segurança da bateria Esta secção descreve os detalhes de segurança da bateria e do carregador da bateria do seu produto. Os números (1) a (23) referem-se às figuras de A a G das páginas 2 e 3. Utilize apenas baterias originais Husqvarna nos produtos Husqvarna, e carregue-as apenas num carregador original da Husqvarna. As baterias contêm software encriptado. Bateria As baterias recarregáveis da Husqvarna, BLi, são usadas exclusivamente como fonte de alimentação nas ferramentas sem fio relevantes da Husqvarna. Para evitar ferimentos, a bateria não deve ser usada como fonte de alimentação em outras ferramentas. Segue-se abaixo uma lista típica, não exaustiva, de conselhos do fabricante do equipamento para o utilizador final.

• Não desmonte, abra ou destrua baterias nem células secundárias.

• Não exponha as células ou baterias ao calor nem ao fogo. Evite o armazenamento à luz solar directa.

• Não provoque curtos-circuitos numa célula ou bateria. Não armazene baterias ao acaso numa caixa ou gaveta onde essas possam provocar curtos- circuitos nas outras ou onde outros objectos metálicos possam provocar curto-circuitos.

• Não retire uma célula ou bateria da sua embalagem original até que as pretenda utilizar.

• Não sujeite as células ou baterias a choques mecânicos.

• Em caso de vazamento da célula, não permita que o líquido entre em contacto com a pele ou os olhos. Se houver contacto, lave a área afectada com quantidades abundantes de água e consulte um médico.

• Não utilize qualquer carregador além daquele fornecido para uso específico com o equipamento.

• Verifique os símbolos de mais (+) e menos (-) na célula, bateria e no equipamento e garanta uma utilização correcta dos mesmos.

• Não utilize células ou baterias que não foram concebidas para utilização com o equipamento.

• Mantenha as células ou baterias fora do alcance de crianças.

• Procure assistência médica imediatamente em caso de ingestão de uma células ou bateria.

• Adquira sempre a célula ou bateria correctas para o equipamento.

• Mantenha as células ou bateria limpas e secas.

• Limpe os terminais da célula ou bateria com um pano seco e limpo caso se sujem.

• É necessário carregar as células e baterias antes da sua utilização. Utilize sempre o carregador correcto e siga as instruções do fabricante ou o manual do equipamento para obter instruções de carregamento adequadas.

• Não deixe a bateria a carregar durante longos períodos de tempo se esta não estiver a ser usada.

• Após longos períodos de armazenamento, poderá ser necessário carregar e descarregar as células e baterias várias vezes para se obter o melhor desempenho possível. Li-ionMANUSEIO DAS BATERIAS 54 – Portuguese

• As células secundárias e baterias oferecem um melhor desempenho quando funcionam à temperatura ambiente normal (20 °C ± 5 °C).

• Guarde a literatura original do produto para referência futura.

• Utilize a célula e a bater ia apenas para a função a que se destinam.

• Sempre que possível, retire a bateria do equipamento quando não estiver a usá-lo.

• Proceda à eliminação de forma adequada.

• Não transporte o adaptador ou a bateria pelo cabo.

• Mantenha os cabos e as fichas limpos e secos. A corrosão pode causar anomalias

• Não dobre o equipamento da bateria. Tal poderá danificar o cabo. Correia de suporte (fig. C)

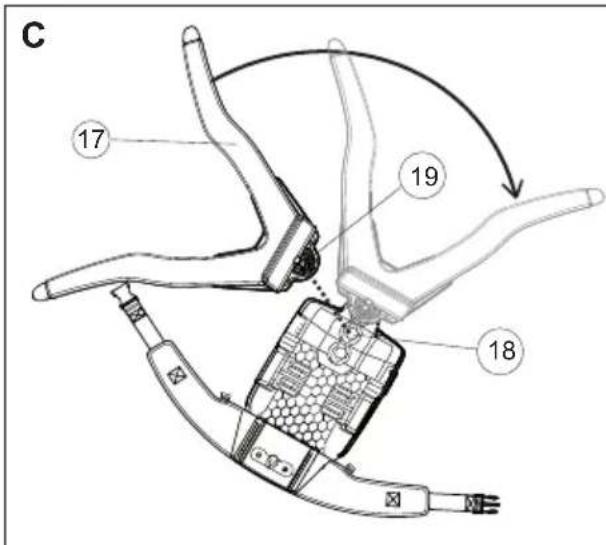

• Ajuste as correias no arnês. A fixação da correia de ombro (18) pode ser colocada em três posições.

• Coloque a correia de ombro (17) na posição pretendida (18), de acordo com o tamanho do utilizador . Rode a correia de ombro (17) para a prender.

• Para mudar de posição, solte a correia de ombro (17), premindo o botão (19) e rode a correia de ombro. Ligação da bateria ao arnês (fig. B)

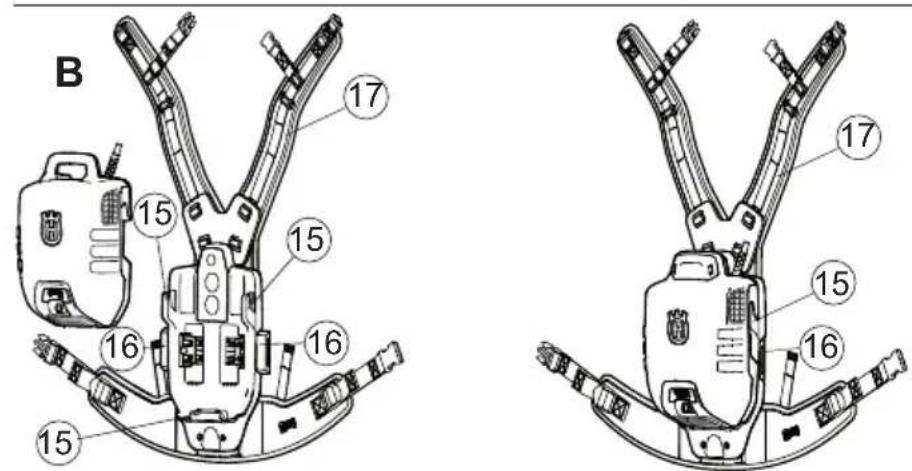

• Abra os botões (16).

• Encaixe a bateria nos ganchos. (15)

• Pressione os botões (16) para prender a bateria.

• Certifique-se de que a bateria se encontra fixa na posição correcta. Instalação da protecção contra ramos. (fig. G)

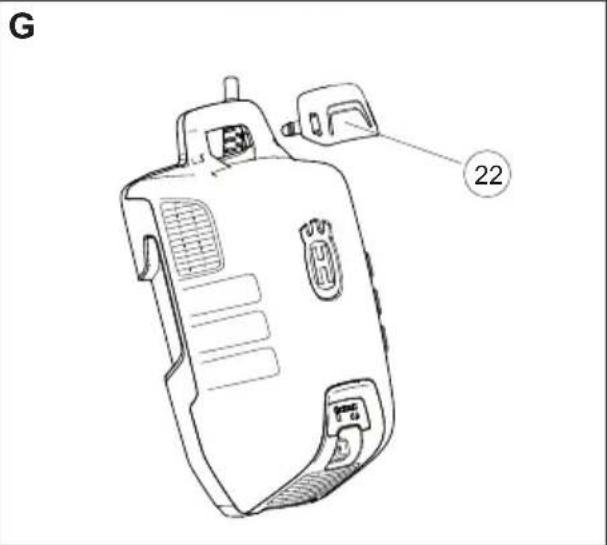

• Para evitar que os ramos fiquem presos na pega, utilize a protecção contra ramos (22), se necessário. Ligação do equipamento (fig. E)

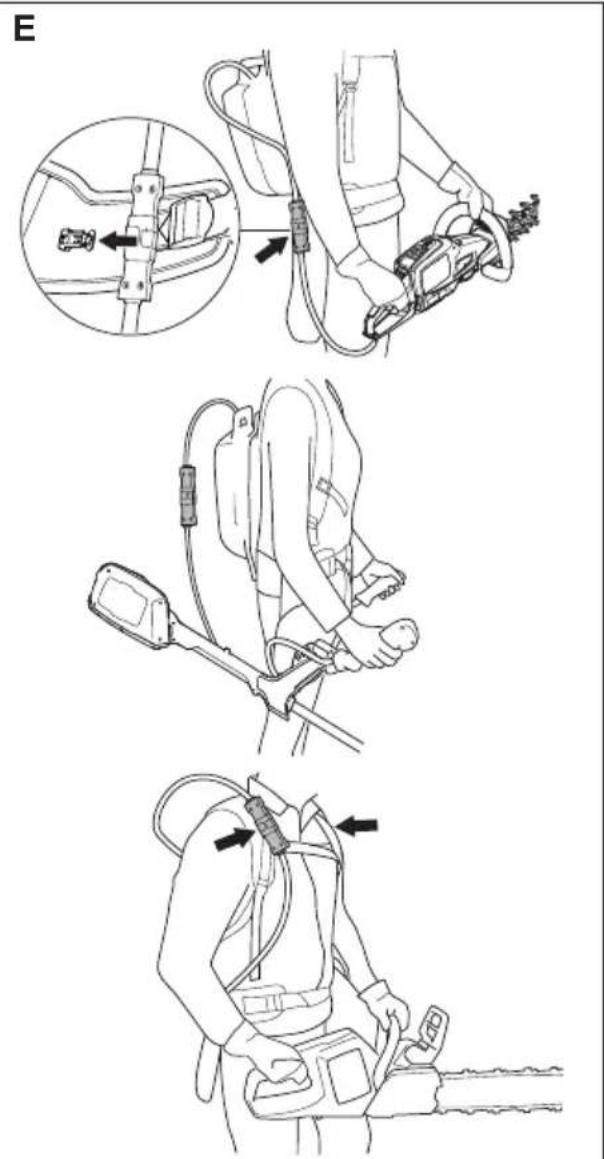

• Ligue o adaptador da bateria ao equipamento pretendido. Quando utilizar o 536LiR, ligue a placa do aparador (fornecida com o aparador) ao arnês da bateria, de acordo com a fig. F.

• Aperte o cabo da bateria às fixações do arnês. Operação

• A bateria de mochila deve ser transportada às costas durante a utilização.

• Verifique regularmente se o carregador da bateria e a bateria se encontram intactos.

• Depois de ligar a bateria de mochila, esta demorará cerca de 4 segundos a arr ancar (arranque do software). Durante esse tempo, ouvirá o ventilador em funcionamento no interior da bateria de mochila e será visível um LED verde intermitente na mesma. Quando o LED verde estiver fixo, já pode utilizar a máquina (apenas para utilização com o corta-sebes 136LiHD50 ou o aparador 136LiC: Prima o botão ON da máquina durante, pelo menos, 2 segundos para começar a funcionar.

• A bateria desliga-se automaticamente quando não é utilizada dur ante um longo período (aprox. 30 min utos). Para voltar a arrancar, ligue o interruptor de alimentação (10). Visor da bateria e visor do adaptador NOTE! O visor do adaptador apresentará o estado de carga correcto da bateria, sendo que inicialmente poderão verificar-se pequenos desvios

Ambos os visores mostram a capacidade da bateria (7,

12) e eventuais problemas com a bater

ia (8, 14). A capacidade da bateria é apresentada ao premir o botão de indicação da bateria (6, 11). O símbolo de aviso acende-se quando ocorre um erro. Consulte os códigos de avaria. No visor do adaptador, a indicação de capacidade é apresentada em incrementos de 1%. Carregamento (fig. A) A bateria deve ser carregada antes da primeira utilização. Quando fornecida, a bateria encontra-se carregada em apenas 30%.

• Ligue sempre a bateria através do interruptor de alimentação (10) (LED verde (13) aceso).

• Coloque o adaptador no carregador da bateria. Husqvarna QC 330 Certifique-se de que o adaptador se encontra correctamente montado no carregador da bateria. (2, 5)

• A luz verde de carga do carregador acende-se quando a bater ia está ligada ao carregador. (3)

A indicação de capacidade (7) no adaptador e o LED de alimentação da bateria (13) ficam intermitentes durante o carregamento.

• Remova o adaptador do carregador após o carregamento.

ATENÇÃO! Não utilize o arnês da bateria como apoio para subir a árvores. Tenha em conta que este não é um arnês para arboricultores. Luzes LED Estado de bateria Todos os LED acesos Completamente carregada (80%-100%). LED 1, LED 2, LED 3 e LED 4 acesos A bateria tem uma carga de 60%-80%. LED 1, LED 2 e LED 3 acesos. A bateria tem uma carga de 40%-60%. LED 1 e LED 2 acesos. A bater ia tem uma carga de 20%-40%. LED 1 aceso. A bateria tem uma carga de

0%-20%.MANUSEIO DAS BATERIAS

Portuguese – 55 Transporte e armazenagem

• As baterias de iões de lítio incluídas estão sujeitas aos requisitos da legislação sobre mercadorias perigosas.

• No âmbito do transporte comercial, por exemplo, realizado por terceiros ou agentes aduaneiros, têm de ser respeitados os requisitos especiais relativos à embalagem e etiquetagem das mercadorias

• Para a preparação do item a enviar, obtenha inf ormações junto de um especialista em materiais per igosos. Respeite ainda os regulamentos nacionais aplicáveis, provavelmente mais detalhados.

• Envolva com fita ou proteja os contactos abertos e coloque a bater ia numa posição em que não seja possível mo ver-se no interior da embalagem.

• Armazene o equipamento numa área que seja possível de trancar, de modo a mantê-lo f ora do alcance de crianças e pessoas não autorizadas.

• Armazene a bateria, o adaptador e o carregador da bateria num local seco, sem humidade nem gelo

• Certifique-se de que armazena a bateria e o adaptador separados do carregador da bateria.

• Não armazene a bateria em locais onde possa haver electricidade estática. Nunca armazene a bateria numa caixa metálica. A densidade de energia da bateria de mochila é superior a 100 W/h. Por tanto, não é permitido o seu envio por correio. Contacte o seu concessionário local. Manutenção Verifique regularmente se o carregador da bateria e a bateria se encontram intactos. Certifique-se de que a bateria e o carregador da bateria (especialmente os terminais) estão sempre limpos e secos antes de o adaptador ser colocado no carregador da bateria ou no equipamento. Mantenha as calhas de guia da bateria limpas. Limpe os componentes plásticos com um pano seco e limpo

Certifique-se de que as aber turas de ventilação estão limpas (tanto as superiores como as inferiores). Caso contrário, a ventilação será limitada. Limpe as aberturas com uma escova seca e limpa. Códigos de erro Resolução de problemas na bateria e no adaptador.

• A bateria não será carregada se a sua temperatura exceder os 45 °C. Nesse caso, a bateria começará a arrefecer automaticamente.

• Caso o LED do carregador da bateria esteja aceso a vermelho contínuo, o carregador da bateria precisa de ser reparado. Fusível (fig. D)

• Verifique o fusível e substitua-o se estiver queimado. Utilizar apenas peças de origem para reparações. A garantia será nula caso sejam utilizadas outras peças.

• Desligue a bateria (LED verde (13) apagado).

• Remova a tampa (20) com uma chave de fendas.

• Substitua o fusível. Eliminação da bateria, do carregador da bateria e da máquina O símbolo no produto ou respectiva embalagem indica que este produto não pode ser processado como detritos domésticos. O produto deve então ser entregue a uma estação de reciclagem adequada para reciclagem de equipamento eléctrico e electrónico. Providenciando para que este produto seja processado de f orma correcta, você pode contr ibuir para contrariar potenciais consequências negativas para o meio ambiente e pessoas, que caso contrário, podem ser provocadas pela gestão inadequada dos resíduos deste produto. Para mais informação sobre a reciclagem deste produto, contacte os serviços competentes da sua autarquia, o serviço de recolha de resíduos domésticos ou o estabelecimento onde adquiriu o produto. Ecrã LED Avarias possíveis Acção possível

ERRO pisca Desvio de temperatura Utilize a bater ia em ambientes em que as temper aturas se encontrem entre -10 °C e 45 °C Sobretensão Verifique se a tensão da rede eléctrica coincide com a indicada na placa de classificação da máquina Retire a bateria do carregador da bater

Sob tensão Carregar bateria LED de erro aceso ou a bateria não mostra qualquer actividade A diferença entre as células célula é demasiada (1V) Contacte o sua oficina autorizadaMANUSEIO DAS BATERIAS 56 – Portuguese Especificações técnicas Certificado CE de conformidade (Válido unicamente na Europa) Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel: [phone], declara, sob sua inteira responsabilidade, que as baterias de mochila Husqvarna BLi 520x e BLi 940x com números de série do ano de 2013 e seguintes (o ano é claramente identificado na etiqueta de tipo, seguido do número de série) estão em conformidade com o estipulado nas DIRECTIVAS do CONSELHO - de 15 de Dezembro de 2004 ”referente a compatibilidade electromagnética” 2004/108/CEE. - de 8 de junho de 2011 "relativa à restrição do uso de determinadas substâncias perigosas" 2011/65/UE Foram respeitadas as normas seguintes: 55014-1:2012, 55014-2:2009 Ulm, 3 de Junho de 2013 Peter Lameli, CTO BLi520x BLi940x Tipos de bateria Iões de lítio Iões de lítio Capacidade da bateria, Ah 14,4 26,1 Tensão, V 36 36 Peso, kg 5,9 6,7Italian – 57 CHE COSA C’È? Che cosa c’è?
