BRUKSANVISNING BLi520X HUSQVARNA

1 Kontakt 2 Batteriladdare Husqvarna QC 330 (Tillbehör) 3 Strömbrytare - LED 4 Error-LED 5 Adapter 6 Batteri status knapp 7 Display 8 Error-LED 9 Batteri 10 Strömbrytare 11 Batteri status knapp 12 Indikerar batteristatus 13 Strömbrytare - LED 14 Error-LED 15 Krok för batteripack 16 Knapp för att säkra batteripack 17 Axelrem 18 Axelbandsinfästning 19 Knapp för axelbandsinställning 20 Säkringskåpa 21 Säkring 22 Kvistskyddskåpa (tillval) 23 Grästrimmerplatta (Tillbehör)8 – Svenska VAD ÄR VAD?

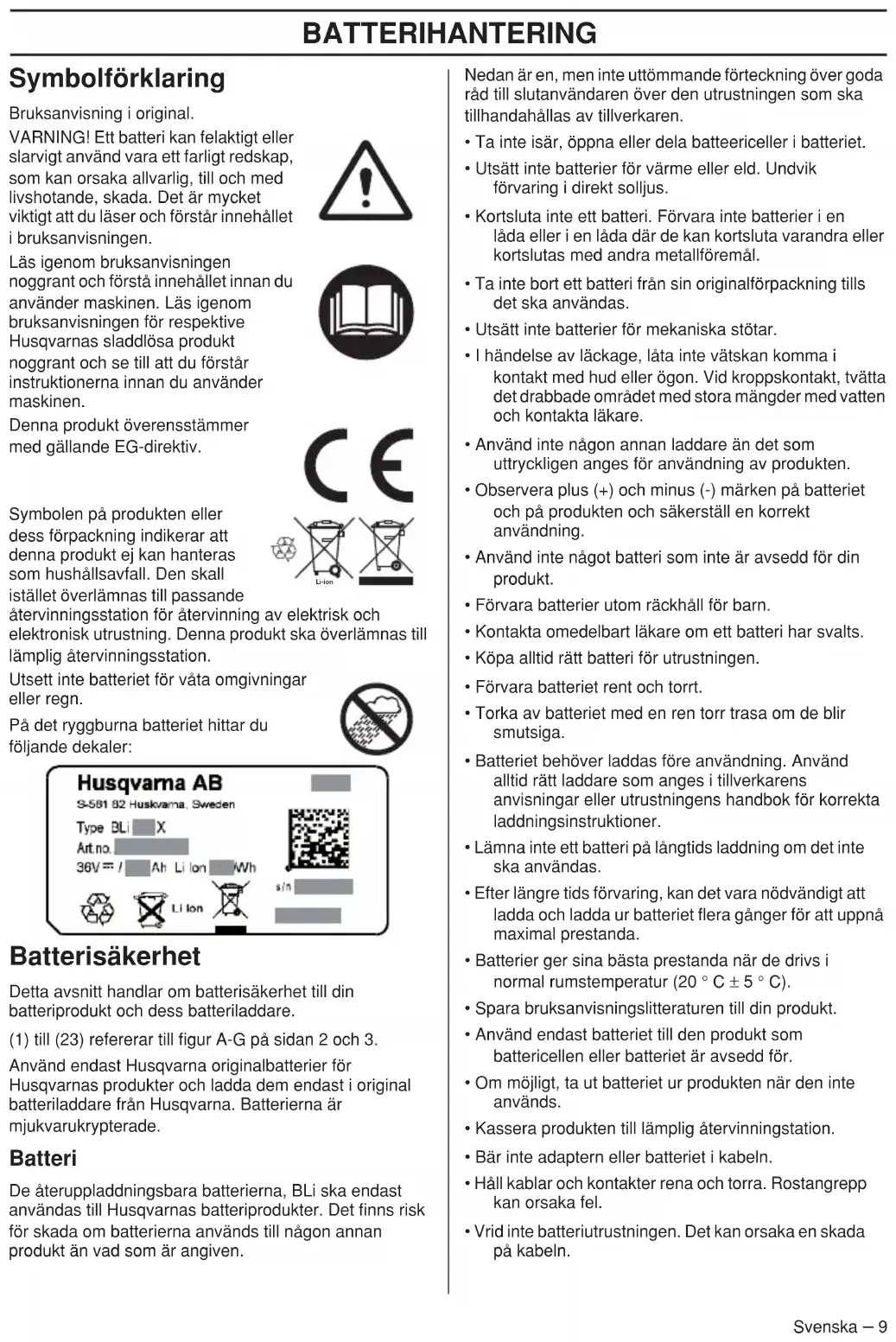

19BATTERIHANTERING Svenska – 9 Symbolförklaring Bruksanvisning i original. VARNING! Ett batteri kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i bruksanvisningen. Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Läs igenom bruksanvisningen för respektive Husqvarnas sladdlösa produkt noggrant och se till att du förstår instruktionerna innan du använder maskinen. Denna produkt överensstämmer med gällande EG-direktiv. Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den skall istället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Denna produkt ska överlämnas till lämplig återvinningsstation. Utsett inte batteriet för våta omgivningar eller regn. På det ryggburna batteriet hittar du följande dekaler: Batterisäkerhet Detta avsnitt handlar om batterisäkerhet till din batteriprodukt och dess batteriladdare. (1) till (23) refererar till figur A-G på sidan 2 och 3. Använd endast Husqvarna originalbatterier för Husqvarnas produkter och ladda dem endast i original batteriladdare från Husqvarna. Batterierna är mjukvarukrypterade. Batteri De återuppladdningsbara batterierna, BLi ska endast användas till Husqvarnas batteriprodukter. Det finns risk för skada om batterierna används till någon annan produkt än vad som är angiven. Nedan är en, men inte uttömmande förteckning över goda råd till slutanvändaren över den utrustningen som ska tillhandahållas av tillverkaren.

• Ta inte isär, öppna eller dela batteericeller i batteriet.

• Utsätt inte batterier för värme eller eld. Undvik förvaring i direkt solljus.

• Kortsluta inte ett batteri. Förvara inte batterier i en låda eller i en låda där de kan kortsluta varandra eller kortslutas med andra metallföremål.

• Ta inte bort ett batteri från sin originalförpackning tills det ska användas.

• Utsätt inte batterier för mekaniska stötar.

• I händelse av läckage, låta inte vätskan komma i kontakt med hud eller ögon. Vid kroppskontakt, tvätta det drabbade området med stora mängder med vatten och kontakta läkare.

• Använd inte någon annan laddare än det som uttryckligen anges för användning av produkten.

• Observera plus (+) och minus (-) märken på batteriet och på produkten och säkerställ en korrekt användning.

• Använd inte något batteri som inte är avsedd för din produkt.

• Förvara batterier utom räckhåll för barn.

• Kontakta omedelbart läkare om ett batteri har svalts.

• Köpa alltid rätt batteri för utrustningen.

• Förvara batteriet rent och torrt.

• Torka av batteriet med en ren torr trasa om de blir smutsiga.

• Batteriet behöver laddas före användning. Använd alltid rätt laddare som anges i tillverkarens anvisningar eller utrustningens handbok för korrekta laddningsinstruktioner.

• Lämna inte ett batteri på långtids laddning om det inte ska användas.

• Efter längre tids förvaring, kan det vara nödvändigt att ladda och ladda ur batteriet flera gånger för att uppnå maximal prestanda.

• Använd endast batteriet till den produkt som battericellen eller batteriet är avsedd för.

• Om möjligt, ta ut batteriet ur produkten när den inte används.

• Kassera produkten till lämplig återvinningstation.

• Bär inte adaptern eller batteriet i kabeln.

• Håll kablar och kontakter rena och torra. Rostangrepp kan orsaka fel.

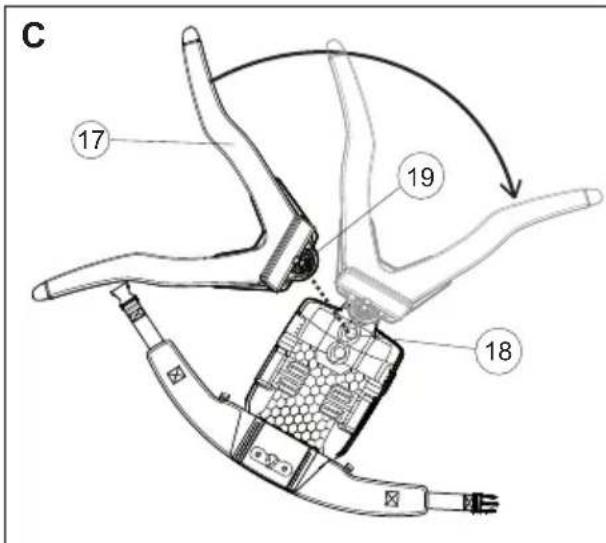

• Vrid inte batteriutrustningen. Det kan orsaka en skada på kabeln. Li-ionBATTERIHANTERING 10 – Svenska Sele (fig. C)

• Justera spännbanden på selen. Axelbandsinfästningen (18) kan ställas in i tre olika lägen.

• Ställ in axelbandet (17) i önskat läge (18) anpassat efter användaren. Vr id på axelbandet (17) för att säkra det.

• Om du vill ändra läge kan du lossa axelbandet (17) genom att trycka på knappen (19) och vrida på

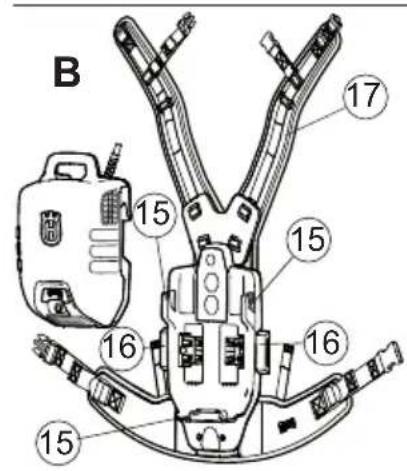

• Öppna knapparna (16).

• Anslut batteriet till hakarna. (15)

• Tryck in knapparna (16) för att säkra batteriet.

• Kontrollera att batteriet är fixerat i rätt position. Installera kvistskydd. (fig. G)

• För att undvika att grenar och kvistar fastnar i handtaget se till att använda kvistskyddet (22). Anslut produkt (fig. E)

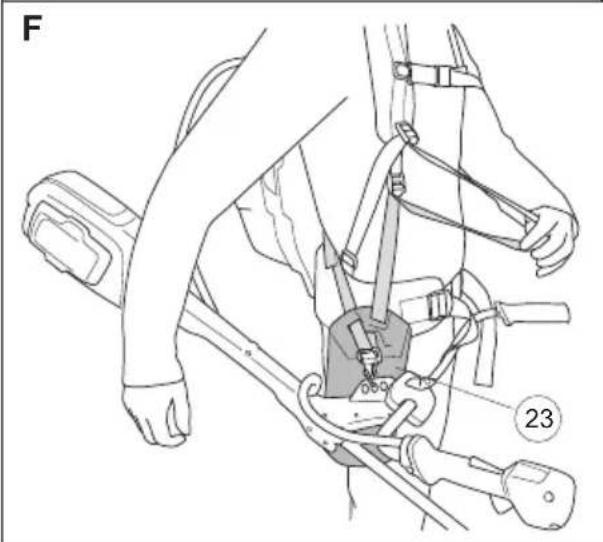

• Koppla ihop vald produkt med batteriadaptern. Om du använder 536LiR kan du ansluta hip pad (som följer med trimmern) till batterikablaget enligt figur F.

• Fäst batterikabeln i fästena på selen. Handhavande

• Ryggsäcksbatteriet måste bäras på ryggen under andvändning.

• Kontrollera regelbundet att batteriladdaren och batteriet är hela.

• Det är en starttid på cirka 4 sekunder (programvaru uppstart) efter det att ryggsäcksbatteriet är påslaget. Under den tiden kan man höra hur att fläktarna i ryggsäcksbatteriet går igång och en grön lysdiod på batteriet blinkar. När lysdioden lyser grönt på batteriet kan du börja använda maskien (endast för användning tillsammans med häcksaxen 136 LiHD50 eller trimmern 136 LiC. Vänligen tryck på ON-knappen på maskinen och håll den inne i minst 2 sekunder för att börja arbeta).

• Batteriet stängs av automatiskt om det inte används under en läng re tid (ca 30 min). Använd strömbrytaren (10) för att starta om det. Batteridisplay och adapterdisplay NOTE! Vid de första laddningscyklerna kommer batteriladdningsstatus på adapterdisplayen visa

vvikelser därefter kommer laddningsstatusen vara korrekt. På båda displayerna får du information om batterikapacitet (7, 12) och eventuella batter iproblem (8, 14). Tryck på batteriindikatorknappen (6,11) för att visa batterikapacitet. Varningssymbolen tänds om det uppstår något fel. Se felkoder. Kapacitetsindikeringen visas i procent på adapterdispla yen. Laddar (fig. A) Innan batteriet används för första gången måste det laddas. Vid leverans är batteriet endast laddat till 30%.

• Sätt alltid igång batteriet via strömbrytaren (10) (grön lysdiod (13) lyser).

• Sätt i adaptern i batteriladdaren. Husqvarna QC 330 Se till att adaptern sitter fast i batteriladdaren. (2, 5)

• När batteriladdaren har kontakt med batteriet tänds den gröna laddningaslampan på batteriladdaren. (3)

• Kapacitetsindikatorn (7) på adaptern och strömlysdioden på batteriet (13) blinkar under laddningen.

• Ta ut adaptern ur batteriladdaren efter laddning. Transport och förvaring

• De medföljande litium-jon-batterierna är föremål för kraven i lagstiftningen för farligt gods.

• Särskilda krav på paketering och märkning måste följas för kommersiella transporter med till exempel tredje parter eller speditörer.

• En expert inom farligt gods måste tillfrågas inför förberedelse av föremålet som ska fraktas. Uppmärksamma också eventuellt mer detaljerade nationella föreskrifter.

• Tejpa eller täck öppna kontakter och förpacka batteriet på ett sådant sätt att det inte kan rör a sig i förpackningen.

Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

Förvara batteri och batteriladdare i ett torrt, fukt- och frostfritt utrymme.

• Förvara batteri, adapter och batteriladdare där temperaturen är mellan 5 °C och 45 °C och aldrig i direkt solljus.

• Se till att förvara batteriet och adaptern skilt från batteriladdaren.

VARNING! Batteriselen är inte gjord för klättring. Det är inte en arborist sele. LED lampor Batteri status Alla LED lampor lyser Fulladdat (80%-100%). Lysdioderna 1, 2, 3 och 4 lyser Batteriet är laddat till 60– 80 % LED 1, LED 2, LED 3 lyser. Batteriet laddat till 40%- 60%. LED 1, LED 2 lyser. Batteriet laddat till 20%- 40%. LED 1 lyser. Batteriet laddat till 0%-20%.BATTERIHANTERING Svenska – 11

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara aldrig batteriet i en metallåda. Den energitäthet det ryggburna batteriet har är högre än 100 W/h. Därför är det inte tillåtet att skicka den med post. Kontakta närmaste återförsäljare. Underhåll Kontrollera regelbundet att batteriladdaren och batteriet är hela. Se alltid till att batteriet och laddaren (i synnerhet kontakterna) är rena och torra innan du placerar adaptern i batteriladdaren eller i produkterna. Håll batteriets styrspår rena. Rengör plastdetaljer med en ren och torr trasa. Se till att hålla ventilationsöppningarna rena (både uppåt och nedåt) annars blir ventilationen begränsad. Rengör ventilationsöppningarna med en ren borste. Felkoder Felsökning på batteri och adapter.

• Batteriet laddas inte om batteritemperaturen är över +45 °C. Batteriet kommer att kylas ned tills det fått rätt temperatur.

• Om varnings LED på batteriladdaren lyser med rött fast sken är det fel på laddaren. Lämna in den till en Husqvarna serviceverkstad. Säkring (fig. D)

• Kontrollera säkringen, byt om den är trasig. Använd endast originaldelar vid reparationer. Om andra delar används, upphör garantin att gälla.

• Stäng av batteriet (grön LED (13) släckt).

• Ta bort kåpan (20) med en skruvmejsel.

• Byt säkringen Kassering av batteri, batteriladdare och Produkt Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Den skall istället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten. Tekniska data EG-försäkran om överensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, Tel: +46 - 36-14500, försäkrar härmed att Ryggsäcksburna batterierna Husqvarna BLi 520x och BLi 940x från 2013 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV: - av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG. - av den 8 juni 2011 ”angående begränsning av användning av vissa farliga ämnen” 2011/65/EU Följande standarder har tillämpats: 55014-1:2012, 55014-2:2009 Ulm 3 juni 2013 Peter Lameli, teknisk chef (CTO) LED display Möjliga felkoder Möjlig åtgärd ERROR LED blinkar Temperaturavvi kelse Använd bara batteriet i miljöer där temperaturen är mellan -10 och +45 °C Överspänning Kontrollera att nätspänningen stämmer med den som anges på typskylten som sitter på maskinen Ta ut batteriet ur batteriladdaren Underspänning Ladda batteriet Felindikatorn lyser eller batteriet verkar inte vara aktivt. Förändringar i battericeller, 1V Kontakta din serviceverkstad BLi520x BLi940x Batterityp Lithium-Ion Lithium-Ion Batterikapacitet, Ah 14,4 26,1 Spänning, V 36 36 Vikt, kg 5,9 6,712 – Danish HVAD ER HVAD? Hvad er hvad?
