Produkttype	Lithium-ion rygsækbatteri
Mærke	Husqvarna
Model	BLi520X
Batterikapacitet	14,4 Ah
Nominel spænding	36 V
Vægt	5,9 kg
Kompatibel opladertype	Husqvarna QC 330 (tilbehør)
Ladeindikator	LED på batteri og skærm på adapter
Brugstemperaturområde	-10°C til 45°C
Opbevaringstemperaturområde	5°C til 45°C
Beskyttelse	Sikring, grenbeskyttelse (valgfri)
Automatisk slukning	Efter ca. 30 minutters inaktivitet
Certificeringer	CE, direktiv 2004/108/EF og 2011/65/EU
Vedligeholdelse	Rengør ventilationsåbninger og terminaler med en tør klud
Bortskaffelse	Genanvendelse i henhold til WEEE-regler
Indhold i emballagen	Batteri, adapter, sele; oplader sælges separat
Brug	Bæres på ryggen med justerbar sele
Kompatibilitet	Egnede Husqvarna batteridrevne værktøjer (fx hækkeklipper, græstrimmer)

Ofte stillede spørgsmål - BLi520X HUSQVARNA

Hvad er kapaciteten på BLi520X batteriet?

BLi520X batteriet har en kapacitet på 14,4 Ah og en spænding på 36 V.

Hvordan oplader jeg BLi520X batteriet?

Brug udelukkende Husqvarna QC 330 opladeren. Tilslut adapteren til opladeren, den grønne LED på opladeren lyser. Opladningen angives ved blinkende LED'er på batteriet og adapteren. Fjern adapteren efter opladning.

Hvordan kontrollerer jeg batteriets ladeniveau?

Tryk på batteriindikatorknappen (6) på adapteren. Skærmen viser kapaciteten i intervaller på 1 %. LED'erne på batteriet viser også niveauet: 4 LED = 80-100 %, 3 LED = 60-80 % osv.

Hvad gør jeg, hvis fejl-LED'en blinker?

Hvis LED'en 'ERROR' blinker, kontroller temperaturen: brug batteriet mellem -10°C og 45°C. Hvis fejl-LED'en lyser, kan der være en spændingsforskel mellem cellerne. Kontakt et specialværksted.

Hvordan udskifter jeg batteriets sikring?

Sluk for batteriet (grøn LED slukket). Fjern sikringsdækslet (20) med en skruetrækker. Udskift sikringen med en original Husqvarna-del. Luk dækslet.

Hvordan bæres rygsækbatteriet?

Fastgør batteriet på selens kroge (15) og luk knapperne (16). Justér stropperne (17) til din talje med justeringsknappen (19). Fastgør batterikablet til selens fastgørelsespunkter.

Hvordan rengøres og vedligeholdes batteriet?

Sørg for, at batteri og oplader er rene og tørre. Rengør ventilationsåbningerne med en tør børste. Tør terminalerne af med en tør klud. Kontroller jævnligt den generelle tilstand.

Hvad er den anbefalede driftstemperatur?

Batteriet skal bruges i et temperaturområde på -10°C til 45°C. Opladningen stopper, hvis temperaturen overstiger 45°C; batteriet køler derefter aktivt.

Hvordan opbevares batteriet uden for sæsonen?

Opbevar batteriet et tørt, frostfrit sted mellem 5°C og 45°C. Undgå direkte sollys. Opbevar det adskilt fra opladeren. Opbevar det ikke i en metalboks.

Hvad gør jeg, hvis batteriet ikke holder længere?

Efter lang tids opbevaring skal batteriet oplades og aflades flere gange for at genoprette ydeevnen. Hvis problemet fortsætter, kontakt en autoriseret Husqvarna-forhandler for udskiftning.

BRUGSANVISNING BLi520X HUSQVARNA

13 Strøm-LED 14 Fejl-LED 15 Kroge til batteriet 16 Knap til at fastgøre batteriet 17 Skulderrem 18 Fastspændingsanordning til skulderrem 19 Knap til justering af skulderrem 20 Sikringsdæksel 21 Sikring 22 Grenbeskyttelse (tilbehør) 23 Trimmerplade (tilbehør)

C

E

Oversættelse af engelsk udgave af den originale svenske betjeningsvejledning.

ADVARSEL! Et batteri kan ved forkert eller skødesløs brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser betjeningsvejledningen igennem og forstår indholdet.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Læs omhyggeligt brugervejledningen til det relevante ledningsfrie apparat fra Husqvarna, så du forstår anvisningerne, inden du bruger apparatet.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet afleveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes. Dette produkt skal bortskaffes på et godkendt opsamlingssted.

Efterlad eller opbevar aldrig batteriet udenfor i regnen eller under fugtige forhold.

Dette afsnit beskriver sikkerheden vedr. batteriet og batteriladeren til dit batteridrevne produkt.

(1) til (23) henviser til figurerne A-G på side 2 og 3.

Benyt kun originale Husqvarna-batterier til Husqvarna-produkter, og oplad dem altid kun i originale batteriladere fra Husqvarna. Batterierne er softwarekrypteret.

Batteri

De genopladelige Husqvarna-batterier, BLi, anvendes udelukkende som strømforsyning til den pågældende trådløse Husqvarna-enhed. For at undgå personskade må batteriet ikke anvendes som strømforsyning til andre enheder.

Følgende er en typisk, men ikke udtømmende liste over gode råd, der kan gives af producenten til slutbrugeren.

- Genopladelige batterier må ikke skilles ad, åbnes eller destrueres.

- Udsæt ikke batterierne for varme eller ild. Undgå opbevaring i direkte sollys.

- Batterierne må ikke kortsluttes. Batterierne må ikke opbevares helt tilfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller blive kortsluttet af andre metalgenstande.

- Batterierne må ikke udtages af den oprindelige emballage, før de skal bruges.

- Udsæt ikke batterierne for mekanisk stød.

- I tilfælde af cellelækage må væsken ikke komme i kontakt med hud eller øjne. Hvis dette er sket, skal det berørte område vaskes med rigeligt vand. Søg derefter lægehjælp.

- Der må ikke anvendes en anden lader end den, der specifikt medfølger til brug med udstyret.

- Vær opmærksom på markeringerne for plus (+) og minus (-) på batteri og apparat.

- Undlad at anvende batterier, der ikke er beregnet til brug med apparatet.

- Opbevar batterier utilgængeligt for børn.

- Søg omgående læge, hvis et batteri er blevet slugt.

- Køb altid det korrekte batteri til apparatet.

- Aftør batteriet eller batteripolerne med en ren og tør klud, hvis de er snavsede.

- Genopladelige batterier skal oplades før brug. Brug altid den korrekte oplader, og læs producentens instruktions- eller udstyrsmanual for at få korrekte opladningsanvisninger.

- Batteriet må ikke efterlades på laderen i længere tid, når det ikke er i brug.

- Efter længere tids opbevaring kan det være nødvendigt at oplade og aflade batterierne flere gange for at opnå maksimal ydelse.

- Genopladelige batterier fungerer bedst ved normal stuetemperatur (20 °C ± 5 °C).

- Gem den oprindelige produktlitteratur til fremtidig brug.

- Brug kun batterier til det formål, de er beregnet til.

- Tag batteriet ud af udstyret, når det ikke er i brug.

- Bortskaf dem på korrekt vis.

- Sørg for, at kabler og stikpropper altid er rene og tørre. Rust kan medføre en fejlfunktion.

- Undlad at sno batteriudstyret. Det kan beskadige kablet.

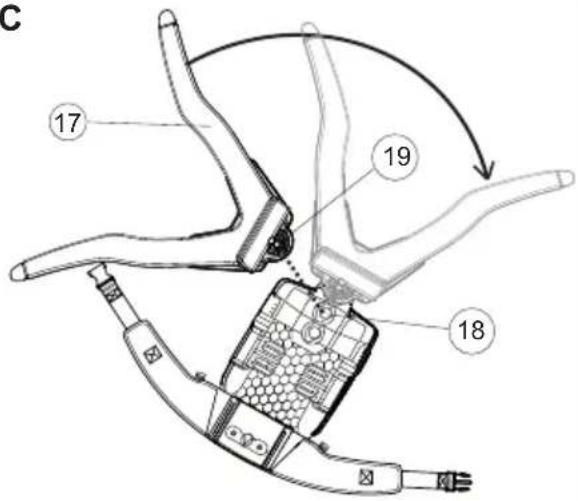

Sele (fig. C)

ADVARSEL! Batteriselen er ikke egnet til klatring. Det er ikke en sele til arborister.

• Juster remmene på selen. Fastspændingsanordningen til skulderremmen (18) kan fastgøres i tre positioner.
• Anbring skulderremmen (17) i den ønskede position (18) alt efter brugerens størrelse. Drej skulderremmen (17) for at fastgøre den.
• For at ændre positionen skal du løsne skulderremmen (17) ved at trykke på knappen (19) og dreje skulderremmen.

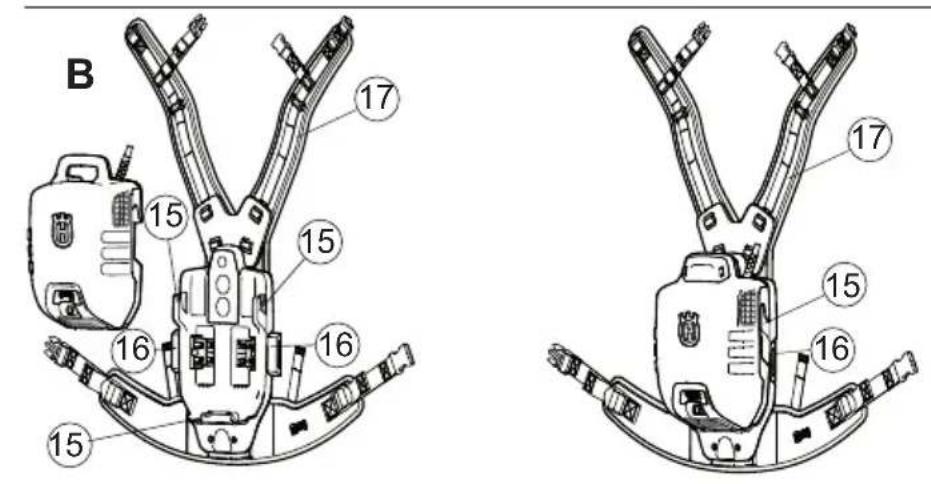

Tilslut batteriet til selen (fig. B)

• Åbn knapperne (16). • Anbring batteriet i krogene. (15)
• Tryk på knapperne (16) for at fastgøre batteriet.
• Sørg for, at batteriet er fastgjort i den rigtige position.

Montér grenbeskyttelsen. (fig. G)

- For at undgå, at grene sidder fast i håndtaget, skal grenbeskyttelsen (22) anvendes om nødvendigt.

• Tilslut batteriadapteren til det valgte produkt. Anvender du 536LiR, skal trimmerpladen (leveres med trimmeren) forbindes med batteriets sele som vist på fig. F.

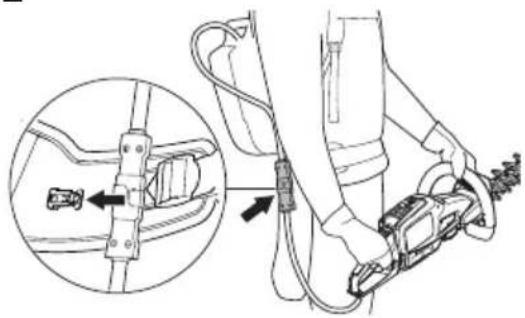

• Fastgør batteriets kabel i holderne på selen.

Drift

• Det rygbårne batteri skal bæres på ryggen under brug.
• Kontrollér regelmæssigt, at batteriopladeren og batteriet er intakt.
• Efter aktivering af det rygbårne batteri er der en opstartstid på ca. 4 sekunder (opstart af software). I dette tidsrum kan du høre blæserne i det rygbårne batteri blæse, mens en grøn lysdiode på batteriet blinker. Når lysdioden lyser grønt på batteriet, kan du begynde at bruge maskinen (kun til brug med hækkeklipperen 136LiHD50 eller trimmeren 136LiC: Tryk på ON-knappen på maskinen i mindst 2 sekunder for at starte arbejdet).
• Batteriet slukker automatisk, når det ikke bruges i længere tid (ca. 30 min). For at starte det igen skal du tænde for strømkontakten (10).

Adapterdisplayet vil vise det korrekte batteriopladningsniveau, men mindre afvigelser kan forekomme i begyndelsen.

Begge displays viser batteriets kapacitet (7, 12) og eventuelle problemer med batteriet (8, 14).

Batterikapaciteten vises ved at trykke på batteriindikatorknappen (6, 11). Advarselssymbolet tændes, når der er sket en fejl. Se fejlkoder.

LED-lygter Batteristatus
Alle LED'er tændes Fuldt opladet (80-100 %).
LED 1, LED 2, LED 3, LED 4 er tændt	Batteriet er opladet 60-80 %.
LED 1, LED 2, LED 3 er tændt.	Batteriet er opladet 40-60 %.
LED 1, LED 2 er tændt.	Batteriet er opladet 20-40 %.
LED 1 er tændt.	Batteriet er opladet 0-20 %.

På adapterens display vises kapaciteten i trin på 1 %.

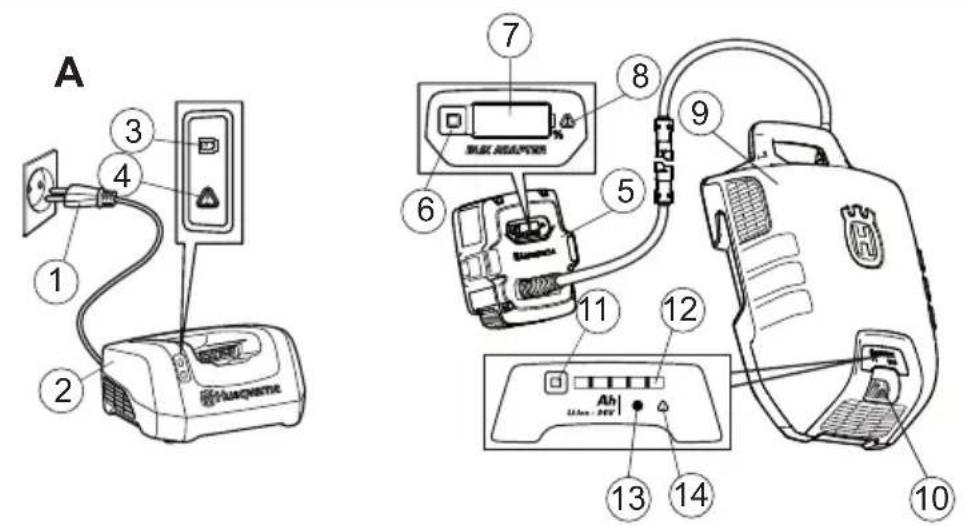

Opladning (fig. A)

Batteriet skal lades op, inden det tages i brug første gang. Batteriet er kun ladt 30 % op, når det leveres.

• Tænd altid for batteriet på strømkontakten (10) (grøn LED (13) lyser).
• Sæt adapteren i batteriopladeren. Husqvarna QC 330. Sørg for, at adapteren sidder korrekt i batteriopladeren. (2, 5)
• Den grønne ladelampe på batteriladeren lyser, når batteriet er forbundet med laderen. (3)
• Kapacitetsindikatoren (7) på adapteren og strøm-LED'en på batteriet (13) blinker under opladningen.
• Tag adapteren ud af opladeren efter opladning.

• De indeholdte lithium-ion-batterier er omfattet af lovkravene om farligt gods.
• For kommerciel transport, håndteret af f.eks. tredjeparter eller speditører, skal særlige krav vedrørende emballering og mærkning overholdes.
• Som forberedelse til, at artiklen afsendes, er det nødvendigt at konsultere en ekspert i farlige stoffer. Sørg også for at overholde nationale bestemmelser, der kan være mere detaljerede.
• Afdæk åbne kontakter, og pak batteriet på en sådan måde, at det ikke kan bevæge sig rundt i emballagen.
• Opbevar udstyret i et aflåseligt område, så det ikke er tilgængeligt for børn og uvedkommende.
• Opbevar batteriet, adapteren og batteriopladeren på et tørt sted, hvor de ikke udsættes for fugt eller frost.
• Opbevar batteriet, adapteren og batteriopladeren ved temperaturer på 5 °C til 45 °C og aldrig i direkte sollys.
• Sørg for at opbevare batteriet og adapteren adskilt fra batteriopladeren.
• Batteriet må ikke opbevares på steder, hvor statisk elektricitet kan forekomme. Batteriet må aldrig opbevares i en metalkasse.

Det rygbårne batteri har en energitæthed på mere end 100 W/h. Derfor er det ikke tilladt at sende det med posten. Kontakt venligst din lokale forhandler.

HÅNDTERING AF BATTERI

Vedligeholdelse

Kontrollér regelmæssigt, at batteriopladeren og batteriet er intakt.

Sørg for, at batteriet og batteriopladeren (især polerne) altid er rene og tørre, før adapteren anbringes i batteriopladeren eller i produkterne.

Sørg for, at ventilationshullerne er rene (både oppe og nede). Ellers er ventilationen begrænset.

Rengør rillerne med en ren og tør børste.

Fejlkoder

LED-display Mulige fejl Mulig løsning
FEJL-LEDBlinker	Temperaturafvigelse	Brug batteriet i omgivelser, hvor temperaturerne ligger mellem -10 °C og 45 °C
	Overspænding	Kontrollér, at netspændingen svarer til den, der står på skiltet, som sidder på maskinen
		Fjern batteriet fra batteriopladeren
	Underspænding	Opladning af batteri
Fejl-LED'en lyser, eller batteriet viser ingen tegn på aktivitet.	Celleforskel for stor (1 V)	Kontakt dit serviceværksted

• Batteriet bliver ikke ladt op, hvis batteritemperaturen er højere end 45 °C. I så fald vil batteriopladeren aktivt køle batteriet ned.
• Hvis LED'en på batteriladeren lyser rødt konstant, skal batteriladeren indleveres til service.

Sikring (fig. D)

• Kontroller sikringen, og udskift den, hvis den er sprunget. Brug udelukkende originaldele ved reparation. Anvendes fremmede dele, ophører garantiens gyldighed.
• Sluk for batteriet (grøn LED (13) slukkes).
• Fjern dækslet (20) med en skruetrækker.
• Skift sikringen

Bortskaffelse af batteriet, batteriladeren og maskinen

Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Produktet skal i stedet afleveres på en genbrugsstation, hvor de elektriske og elektroniske dele kan genvindes.

Ved at sørge for at dette produkt håndteres på en korrekt måde, kan du være med til at forhindre potentielt negative påvirkninger af miljø og mennesker, som ellers kan forekomme ved ukorrekt bortskaffelse af produktet. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.

Tekniske data

	BLi520x BLi940x
Batterityper Lithium-ion Lithium-ion
Batterikapacitet, Ah	14,4 26,1
Spænding, V 36 36
Vægt, kg 5,9 6,7

EF-overensstemmelseserklæring (Gælder kun Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer hermed og påtager sig det fulde ansvar for, at de rygbårne batterier Husqvarna BLi 520x og BLi 940x med årgangsserienumre fra 2013 og fremad (året er angivet i klartekst på typeskiltet med et efterfølgende serienummer) opfylder forskrifterne i RÅDETS DIREKTIVER

• af den 15. december 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EØF.
• af 8. juni 2011 "om begrænsning af anvendelsen af visse farlige stoffer" 2011/65/EU

Følgende standarder er opfyldt: 55014-1:2012, 55014-2:2009

Ulm, 3. juni 2013

Peter Lameli, CTO

HVA ER HVA?

Hva er hva?

1 Støpsel 2 Batteriladere Husqvarna QC 330 (Tilbehør) 3 Strømlampe 4 Feillampe 5 Adapter 6 Batteriindikatorknapp 7 Display 8 Feillampe 9 Batteri 10 Strømbryter 11 Batteriindikatorknapp 12 Viser batteristatus

Symbolet på produktet eller dets emballasje indikerer at dette produktet ikke kan håndteres som husholdningsavfall. Det skal i stedet leveres til egnet

Du finner følgende etiketter på ryggsekkbatteriet:
