KÄYTTÖOHJE BLi520X HUSQVARNA

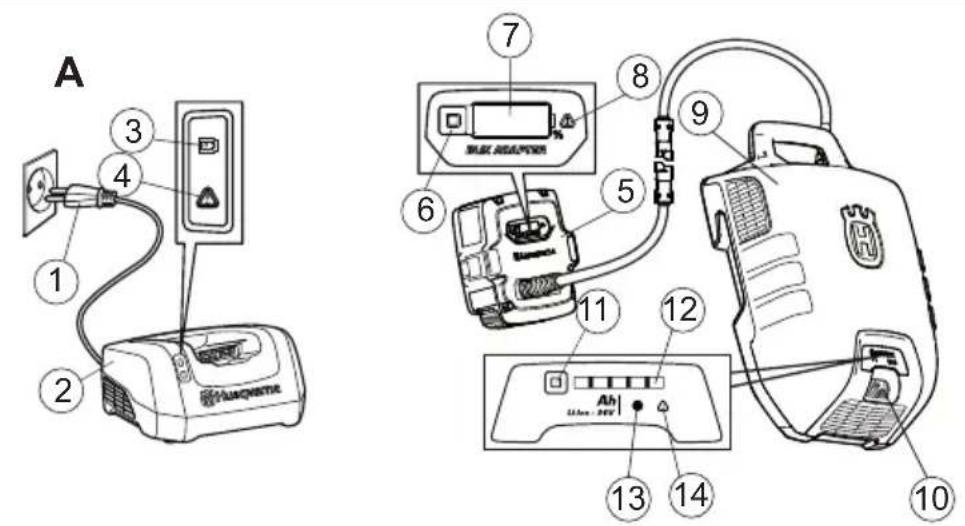

1 Verkkopistoke 2 Akkulaturilla Husqvarna QC 330 (Lisävaruste) 3 Virran merkkivalo 4 Toimintahäiriön merkkivalo 5 Sovite 6 Akun varaustilan ilmaisin 7 Näyttö 8 Toimintahäiriön merkkivalo 9 Akku 10 Virrankatkaisin 11 Akun varaustilan ilmaisin 12 Kertoo akun tilan 13 Virran merkkivalo 14 Toimintahäiriön merkkivalo 15 Koukut akkupakkausta varten 16 Painike akkupakkauksen kiinnittämistä varten 17 Olkahihna 18 Olkahihnan kiinnityskappale 19 Olkahihnan säätöpainike 20 Sulakkeen suojus 21 Sulake 22 Oksasuoja (valinnainen) 23 Trimmerilevy (Lisävaruste)Finnish – 23 KONEEN OSAT

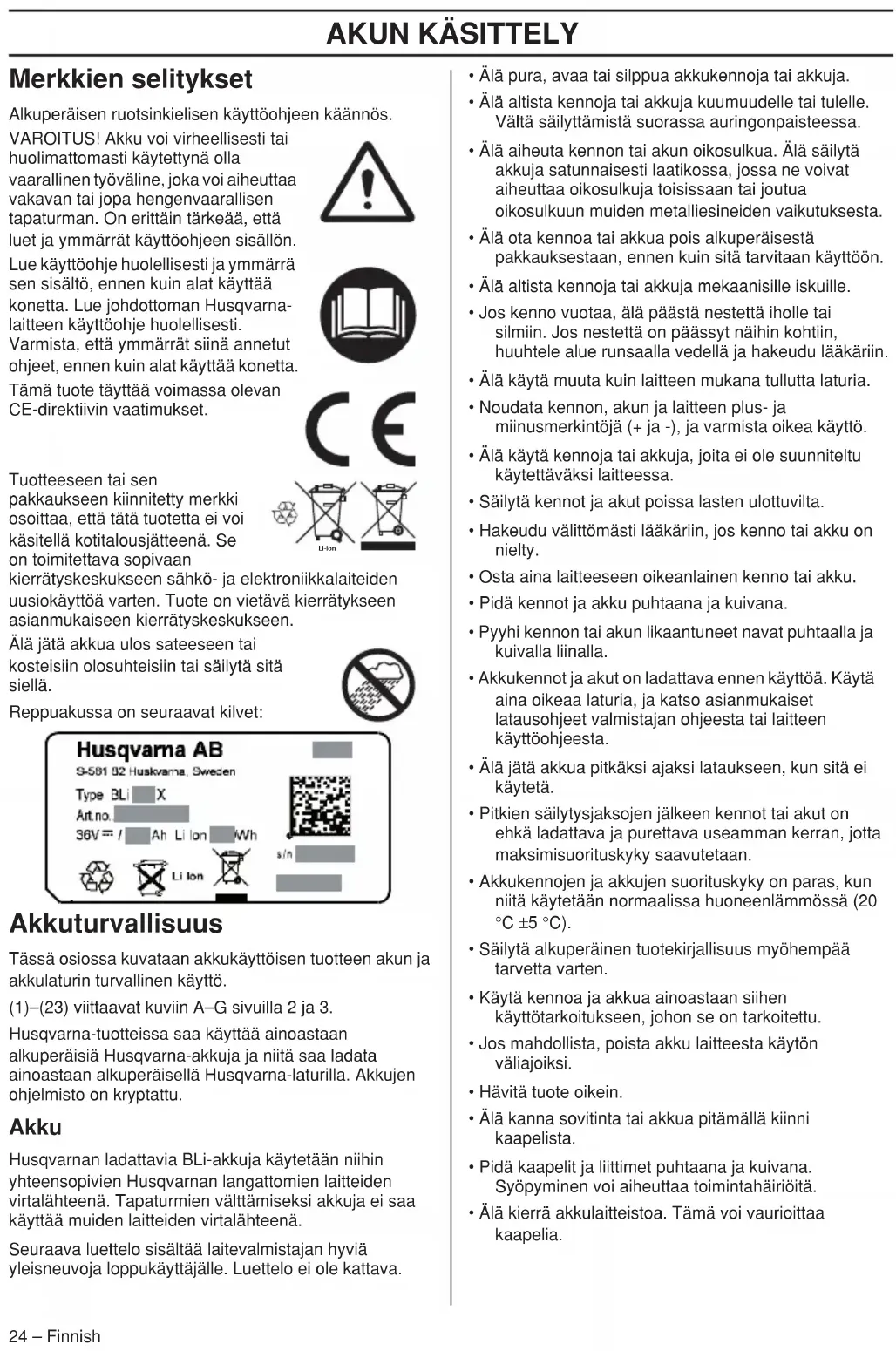

24 – Finnish Merkkien selitykset Alkuperäisen ruotsinkielisen käyttöohjeen käännös. VAROITUS! Akku voi virheellisesti tai huolimattomasti käytettynä olla vaarallinen työväline, joka voi aiheuttaa vakavan tai jopa hengenvaarallisen tapaturman. On erittäin tärkeää, että luet ja ymmärrät käyttöohjeen sisällön. Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta. Lue johdottoman Husqvarna- laitteen käyttöohje huolellisesti. Varmista, että ymmärrät siinä annetut ohjeet, ennen kuin alat käyttää konetta. Tämä tuote täyttää voimassa olevan CE-direktiivin vaatimukset. Tuotteeseen tai sen pakkaukseen kiinnitetty merkki osoittaa, että tätä tuotetta ei voi käsitellä kotitalousjätteenä. Se on toimitettava sopivaan kierrätyskeskukseen sähkö- ja elektroniikkalaiteiden uusiokäyttöä varten. Tuote on vietävä kierrätykseen asianmukaiseen kierrätyskeskukseen. Älä jätä akkua ulos sateeseen tai kosteisiin olosuhteisiin tai säilytä sitä siellä. Reppuakussa on seuraavat kilvet: Akkuturvallisuus Tässä osiossa kuvataan akkukäyttöisen tuotteen akun ja akkulaturin turvallinen käyttö. (1)–(23) viittaavat kuviin A–G sivuilla 2 ja 3. Husqvarna-tuotteissa saa käyttää ainoastaan alkuperäisiä Husqvarna-akkuja ja niitä saa ladata ainoastaan alkuperäisellä Husqvarna-laturilla. Akkujen ohjelmisto on kryptattu. Akku Husqvarnan ladattavia BLi-akkuja käytetään niihin yhteensopivien Husqvarnan langattomien laitteiden virtalähteenä. Tapaturmien välttämiseksi akkuja ei saa käyttää muiden laitteiden virtalähteenä. Seuraava luettelo sisältää laitevalmistajan hyviä yleisneuvoja loppukäyttäjälle. Luettelo ei ole kattava.

• Älä pura, avaa tai silppua akkukennoja tai akkuja.

• Älä altista kennoja tai akkuja kuumuudelle tai tulelle. Vältä säilyttämistä suorassa auringonpaisteessa.

• Älä aiheuta kennon tai akun oikosulkua. Älä säilytä akkuja satunnaisesti laatikossa, jossa ne voivat aiheuttaa oikosulkuja toisissaan tai joutua oikosulkuun muiden metalliesineiden vaikutuksesta.

• Älä ota kennoa tai akkua pois alkuperäisestä pakkauksestaan, ennen kuin sitä tarvitaan käyttöön.

• Älä altista kennoja tai akkuja mekaanisille iskuille.

• Jos kenno vuotaa, älä päästä nestettä iholle tai silmiin. Jos nestettä on päässyt näihin kohtiin, huuhtele alue runsaalla vedellä ja hakeudu lääkäriin.

• Älä käytä muuta kuin laitteen mukana tullutta laturia.

• Noudata kennon, akun ja laitteen plus- ja miinusmerkintöjä (+ ja -), ja varmista oikea käyttö.

• Älä käytä kennoja tai akkuja, joita ei ole suunniteltu käytettäväksi laitteessa.

• Säilytä kennot ja akut poissa lasten ulottuvilta.

• Hakeudu välittömästi lääkäriin, jos kenno tai akku on nielty.

• Osta aina laitteeseen oikeanlainen kenno tai akku.

• Pidä kennot ja akku puhtaana ja kuivana.

• Pyyhi kennon tai akun likaantuneet navat puhtaalla ja kuivalla liinalla.

• Akkukennot ja akut on ladattava ennen käyttöä. Käytä aina oikeaa laturia, ja katso asianmukaiset latausohjeet valmistajan ohjeesta tai laitteen käyttöohjeesta.

• Älä jätä akkua pitkäksi ajaksi lataukseen, kun sitä ei käytetä.

• Pitkien säilytysjaksojen jälkeen kennot tai akut on ehkä ladattava ja purettava useamman kerran, jotta maksimisuorituskyky saavutetaan.

• Akkukennojen ja akkujen suorituskyky on paras, kun niitä käytetään normaalissa huoneenlämmössä (20 °C ±5 °C).

• Säilytä alkuperäinen tuotekirjallisuus myöhempää tarvetta varten.

• Käytä kennoa ja akkua ainoastaan siihen käyttötarkoitukseen, johon se on tarkoitettu.

• Jos mahdollista, poista akku laitteesta käytön väliajoiksi.

• Hävitä tuote oikein.

• Älä kanna sovitinta tai akkua pitämällä kiinni kaapelista.

• Pidä kaapelit ja liittimet puhtaana ja kuivana. Syöpyminen voi aiheuttaa toimintahäiriöitä.

• Älä kierrä akkulaitteistoa. Tämä voi vaurioittaa kaapelia. Li-ionAKUN KÄSITTELY Finnish – 25 Valjaat (kuva C)
• Säädä valjaiden hihnoja. Olkahihnan kiinnityskappale (18) voidaan liittää kolmeen eri asentoon.• Liitä olkahihna (17) haluamaasi asentoon (18) käyttäjän koon mukaan. Kiinnitä olkahihna kääntämällä sitä (17).• Kun haluat muuttaa asentoa, vapauta olkahihna (17) painamalla painiketta (19) ja käännä olkahihnaa. Kytke akku valjaisiin (kuva B)
• Avaa painikkeet (16).• Kiinnitä akku koukkuihin. (15)• Kiinnitä akku painamalla painikkeita (16).• Varmista, että akku on kiinnitetty oikeaan asentoon. Asenna oksasuoja. (kuva G)

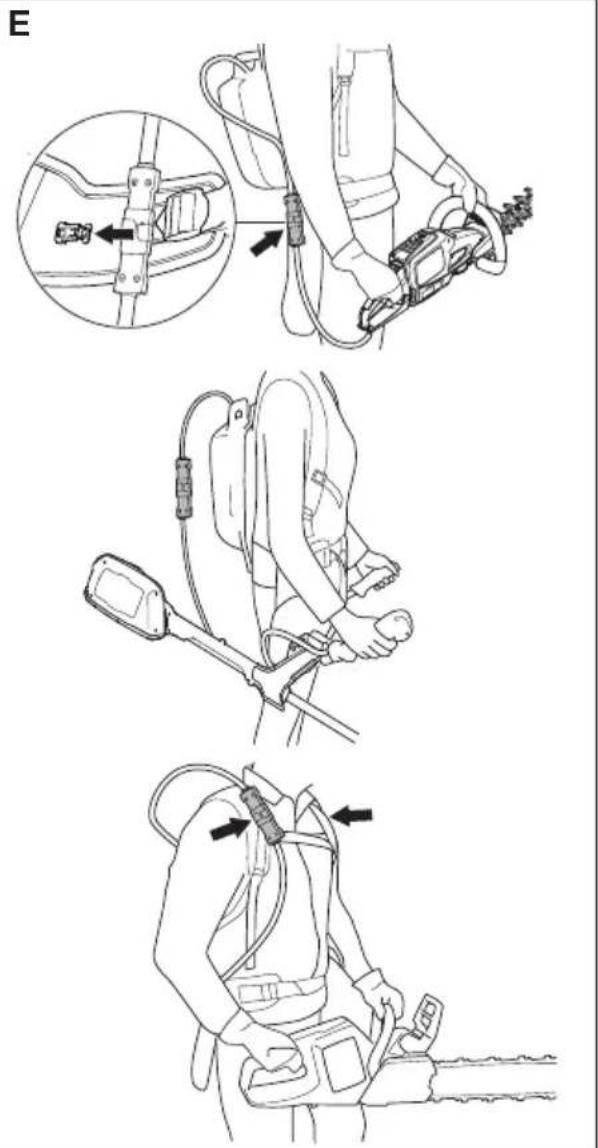

• Käytä tarvittaessa oksasuojaa (22), jotta oksat eivät juutu kahvaan. Kytke tuote (fig. E)
• Kytke akkusovitin haluamaasi tuotteeseen. Kun käytät 536LiR -tuotetta, kytke trimmerilevy (toimitetaan trimmerin mukana) akun valjaisiin kuvan F mukaisesti.• Kiinnitä akkukaapeli valjaiden kiinnityskappaleisiin. Käyttö
• Reppuakkua on pidettävä selässä käytön aikana.• Tarkista säännöllisesti, että akkulaturi ja akku ovat ehjät.• Reppuakun käynnistyminen kestää noin 4 sekuntia (ohjelmisto latautuu). Tänä aikana reppuakun sisältä kuuluu tuulettimien puhallusääni ja vihreä valo vilkkuu akussa. Kun vihreä LED-valo on syttynyt, voit aloittaa koneen käytön (pensasleikkuria 136LiHD50 tai trimmeriä 136LiC käytettäessä koneen ON-painiketta on painettava vähintään 2 sekuntia ennen työskentelyn aloittamista).• Akun virta katkeaa automaattisesti, kun akkua ei käytetä pitkään aikaan (noin 30 minuutin kuluttua). Käynnistä laite uudelleen virrankatkaisimesta (10). Akun näyttö ja sovittimen näyttö NOTE! Laturin näytössä näkyy akun oikea varaustaso, mutta siinä voi alussa olla pieniä poikkeamia.Molemmissa näytöissä näkyvät akkukapasiteettitiedot (7, 12) ja mahdolliset akkuun liittyvät ongelmat (8, 14). Tuo akkukapasiteetti näkyviin painamalla akun tilan ilmaisinpainiketta (6,11). Virheen tapahtuessa varoitussymboli syttyy. Katso vikakoodit.Sovittimen näytössä kapasiteetti ilmaistaan yhden prosentin askelin. Lataus (kuva A) Akku on ladattava ennen ensimmäistä käyttökertaa. Akun varaus on toimitettaessa vain 30 %.• Kytke akun virta aina virrankatkaisimesta (10) (vihreä merkkivalo [13] palaa).• Aseta sovitin akkulaturiin. Husqvarna QC 330 Varmista, että sovitin on asennettu oikein akkulaturiin. (2, 5)• Laturin vihreä latausvalo syttyy, kun akku kytketään akkulaturiin. (3)
• So vittimen kapasiteetti-ilmaisin (7) ja akun virran merkkivalo (13) vilkkuvat latauksen aikana.• Irrota sovitin laturista latauksen jälkeen. Kuljetus ja säilytys
• Litiumioniakkuja koskevat vaarallisten aineiden lainsäädännön määräykset.• Esimerkiksi kolmansien osapuolten tai huolitsijoiden järjestämässä tavarakuljetuksessa on noudatettava pakkausta ja merkintöjä koskevia erityismääräyksiä.• Tuotteen kuljetuksen valmisteluun on kysyttävä neuvoa vaarallisten aineiden asiantuntijalta. Myös maakohtaisia määräyksiä on noudatettava.• Teippaa tai peitä paljaat liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessaan.• Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilöt eivät pääse siihen käsiksi.• Säilytä akkua, sovitinta ja akkulaturia kuivassa paikassa, johon kosteus ja pakkanen eivät pääse.• Säilytä akkua, sovitinta ja akkulaturia 5–45 °C:ssa. Älä koskaan säilytä niitä suorassa auringonvalossa.• Säilytä akkua ja sovitinta erillään akkulaturista.• Älä säilytä akkua paikassa, jossa on staattista sähköä. Älä koskaan säilytä akkua metallilaatikossa.Reppuakun energiatiheys on yli 100 W/h. Tämän vuoksi laitetta ei saa lähettää postitse. Ota yhteyttä paikalliseen jälleenmyyjään. VAROITUS! Akun valjaita ei ole tarkoitettu kiipeämiseen. Ne eivät ole arboristien valjaat.LED-valot Akun varaustilaKaikki LED-valot palavat. Täysi lataus (80–100 %)LED 1, LED 2, LED 3, LED 4 palavatAkun lataus on 60–80 %LED 1, LED 2 ja LED 3 palav at. Akun lataus on 40–60 %LED 1 ja LED 2 palavat. Akun lataus on 20–40 %LED 1 palaa.Akun lataus on 0–20 %AKUN KÄSITTELY 26 – Finnish Kunnossapito Tarkista säännöllisesti, että akkulaturi ja akku ovat ehjät. Varmista, että akku ja akkulaturi (etenkin navat) ovat aina puhtaat ja kuivat, ennen kuin sovitin asetetaan akkulaturiin tai tuotteisiin. Pidä akun ohjauskiskot puhtaina. Puhdista muoviosat puhtaalla ja kuivalla liinalla. Varmista, että ilmanvaihtoaukot ovat puhtaat (sekä ylhäällä että alhaalla). Muuten ilmanvaihto toimii rajoitetusti. Puhdista urat puhtaalla ja kuivalla harjalla. Vikakoodit Akun ja sovittimen vianmääritys

• Akku ei lataudu, jos lämpötila ylittää 45 °C. Tässä tapauksessa akku jäähtyy automaattisesti.

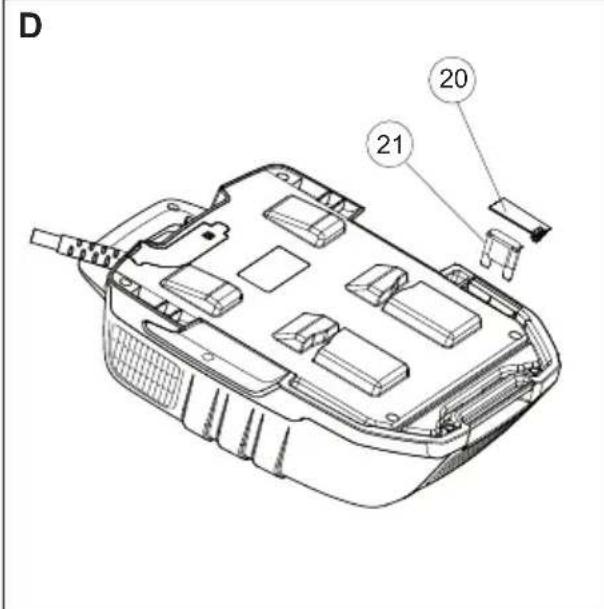

• Jos akkulaturin LED-valo palaa punaisena, akkulaturi on vietävä huoltoon. Sulake (kuva D)

• Tarkista sulake ja vaihda se, jos se on palanut. Korjauksissa on käytettävä ainoastaan alkuperäisiä varaosia. Muiden kuin alkuperäisosien käyttö aiheuttaa takuun raukeamisen.

• Sammuta akun virta (vihreä merkkivalo [13] sammuu).

• Irrota suojus (20) ruuvimeisselillä.

• Vaihda sulake Akun, akkulaturin ja koneen hävittäminen Tuotteeseen tai sen pakkaukseen kiinnitetty merkki osoittaa, että tätä tuotetta ei voi käsitellä kotitalousjätteenä. Se on toimitettava sopivaan kierrätyskeskukseen sähkö- ja elektroniikkalaiteiden uusiokäyttöä varten. Kun huolehdit tuotteen oikeasta talteenotosta, olet mukana estämässä mahdollisten negatiivisten vaikutusten kohdistumista ympäristöön ja ihmisiin, joita muutoin voisi seurata tämän tuotteen epäasiallisesta jätekäsittelystä. Lisätietoja tämän tuotteen kierrätyksestä saat kunnalta, talousjätehuollosta tai liikkeestä, josta ostit tuotteen. Tekniset tiedot EY-vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh: [phone], vakuuttaa täten, että reppuakut Husqvarna BLi 520x ja BLi 940x alkaen vuoden 2013 sarjanumeroista (vuosi on ilmoitettu tyyppikilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavia EU:N DIREKTIIVEJÄ - 15. joulukuuta 2004 ”sähkömagneettista yhteensopivuutta koskeva” direktiivi 2004/108/EY. - annettu 8 päivänä kesäkuuta 2011 tiettyjen vaarallisten aineiden käytön rajoittamisesta 2011/65/EU Seuraavia standardeja on sovellettu: 55014-1:2012, 55014-2:2009 Ulm, 3. kesäkuuta 2013 Peter Lameli, CTO LED-näyttö Mahdollise t viat Mahdolliset toimenpiteet VIAN MERKKIVALO vilkkuu Lämpötilav aihtelu Käytä akkua –10...45 °C:een lämpötiloissa. Ylijännite Tarkista, että verkkojännite vastaa koneeseen kiinnitetyssä arvokilvessä ilmoitettua jännitettä. Irrota akku akkulaturista. Alijännite Akun lataus Toimintahäiriön merkkivalo palaa tai akku ei toimi. Akkukenno ston väli liian suuri (1 V) Käänny huoltoliikkeen puoleen BLi520x BLi940x Akkutyypit Litiumioni Litiumioni Akun kapasiteetti, Ah 14,4 26,1 Jännite, V 36 36 Paino, kg 5,9 6,7German – 27 WAS IST WAS? Was ist was?
