BEDIENUNGSANLEITUNG BLi520X HUSQVARNA

DE Bedienungsanweisung 27-32

1 Netzstecker
2 Batterieladegerät Husqvarna QC 330 (Zubehör)
3 Betriebs-LED
4 Störungs-LED
5 Adapter
6 Taste für Ladestandsanzeige
7 Display
8 Störungs-LED
9 Batterie
10 Hauptschalter
11 Taste für Ladestandsanzeige
12 Ladestandsanzeige

13 Betriebs-LED
14 Störungs-LED
15 Haken für den Akku
16 Knopf zur Befestigung des Akkus
17 Schulterriemen
18 Schultergurtbefestigung
19 Knopf zur Einstellung des Schultergurts
20 Abdeckung für Sicherung
21 Sicherung
22 Astschutz (optional)
23 Trimmerplatte (Zubehör)

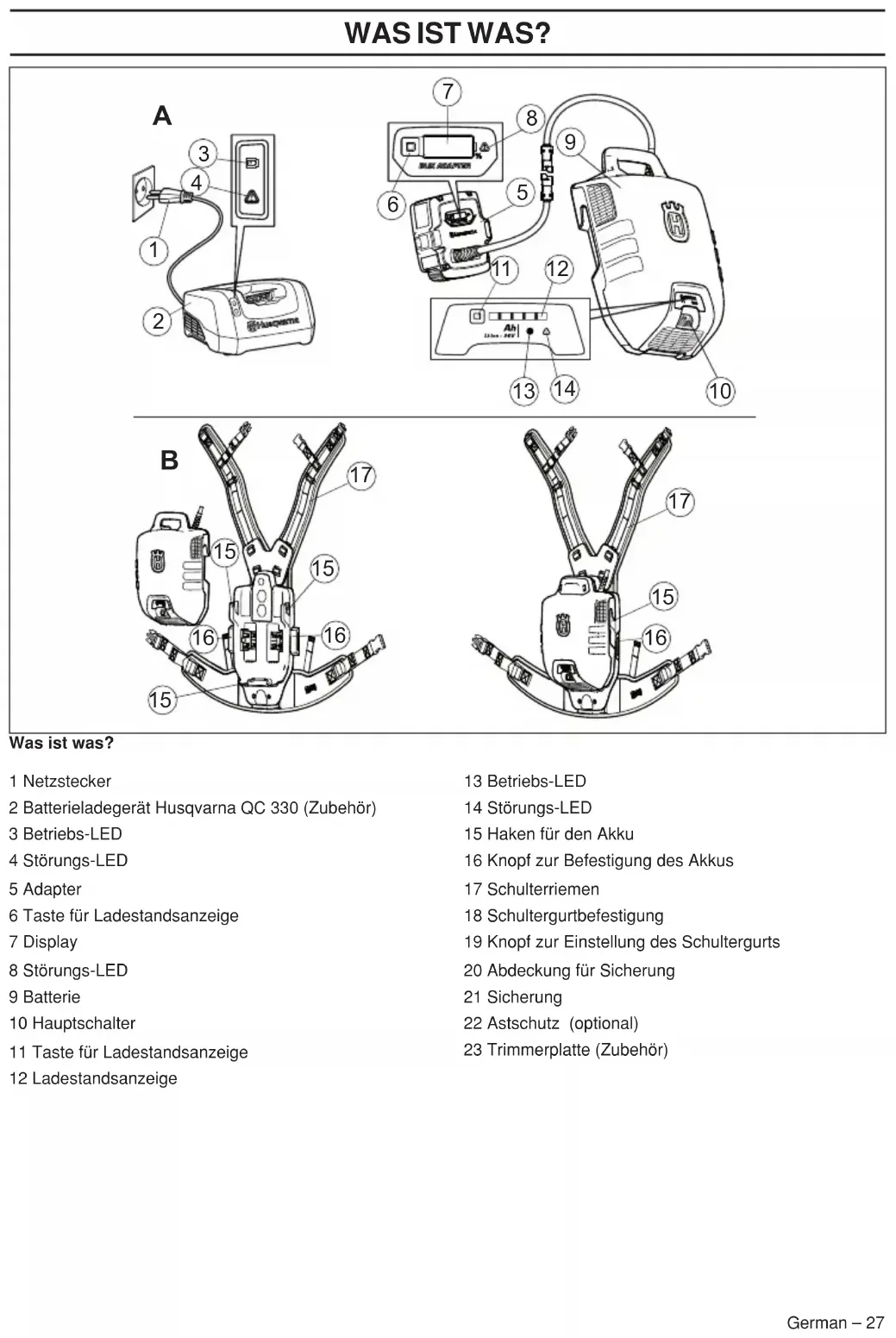

WAS IST WAS?

C 17 19 18

D 20 21

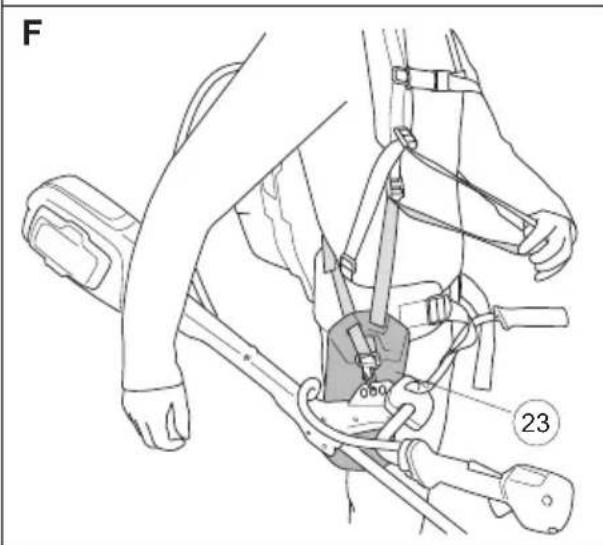

F 23

E

G 22

Symbolerklärung

Übersetzung der originalen schwedischen Bedienungsanleitung.

WARNUNG! Eine unsachgemäß oder nachlässig angewendete Batterie kann gefährlich werden und schwere oder gar lebensgefährliche Verletzungen verursachen. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitung lesen und verstet

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. Lesen Sie die Bedienungsanweisung des entsprechenden batteriebetriebenen Husqvarna-Geräts sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

CE Li-ion

Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben. Dieses Produkt muss in einer angemessenen Verwertungsanlage entsorgt werden.

Die Batterie nicht draußen im Regen oder in feuchter Umgebung zurücklassen und nicht dort lagern.

Auf Ihrer rückentragbaren Batterie befinden sich die folgenden Etiketten:

Sicherer Umgang mit der Batterie

In diesem Abschnitt werden die Sicherheitsvorkehrungen für die Batterie und das Ladegerät erläutert.

(1) bis (23) beziehen sich auf Abbildung A–G auf Seite 2 und 3.

Für Husqvarna-Produkte dürfen nur Originalbatterien von Husqvarna verwendet werden. Diese dürfen nur in einem Original-Ladegerät von Husqvarna aufgeladen werden. Die Batterien verfügen über eine Softwareverschlüsselung.

Batterie

Die wiederaufladbaren BLi-Batterien von Husqvarna dürfen nur zur Energieversorgung des dazugehörigen batteriebetriebenen Husqvarna-Geräts verwendet werden. Um Verletzungen zu vermeiden, darf die Batterie nicht für die Energieversorgung anderer Geräte verwendet werden.

Die folgende Liste zeigt typische Empfehlungen vom Gerätehersteller an den Endnutzer. Sie erhebt keinen Anspruch auf Vollständigkeit.

• Sekundärzellen und Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden.
• Setzen Sie die Zellen oder Akkus niemals Hitze oder Feuer aus. Vermeiden Sie die Lagerung der Akkus bei direkter Sonneneinstrahlung.
• Schließen Sie die Zellen oder Akkus nicht kurz. Akkus dürfen nicht in Behältnissen oder Schubfächern gelagert werden, wo sie sich gegenseitig kurzschließen oder durch andere leitende Werkstoffe kurzgeschlossen werden können.

- Entfernen Sie die Originalverpackung des Akkus erst kurz vor der Verwendung.

- Schützen Sie die Zellen oder Akkus vor Schockbelastungen.

- Wenn eine Batterie undicht ist, lassen Sie keine Flüssigkeit mit der Haut oder den Augen in Berührung kommen. Im Falle einer Berührung waschen Sie die betroffenen Körperteile mit reichlich Wasser und suchen Sie sofort einen Arzt auf.

- Verwenden Sie nur das spezifisch für die Batterie vorgesehene Ladegerät.

- Beachten Sie die Markierungen Plus (+) und Minus (-) von Zellen, Akkus und Gerät und stellen Sie den ordnungsgemäßen Gebrauch sicher.

- Verwenden Sie keine Akkus, die nicht für die Nutzung mit dem Gerät bestimmt sind.

- Bewahren Sie Zellen oder Akkus für Kinder unzugänglich auf.

- Suchen Sie sofort einen Arzt auf, wenn eine Zelle oder ein Akku ausgelaufen ist.

- Verwenden Sie stets die richtige Zelle oder den richtigen Akku für die entsprechenden Geräte.

- Halten Sie die Zellen oder den Akku sauber und trocken.

- Wischen Sie bei Verschmutzung die Kontakte der Zelle oder des Akkus mit einem sauberen, trockenen Tuch ab.

- Sekundärzellen und Akkus müssen vor dem Gebrauch aufgeladen werden. Verwenden Sie stets das richtige Ladegerät. Informationen zum ordnungsgemäßen Gebrauch finden Sie in den Anweisungen des Herstellers oder im Gerätehandbuch.

• Die Batterie nicht über längere Zeit im Ladezustand lassen, wenn sie nicht verwendet wird.
- Nach längerer Lagerung ist möglicherweise ein mehrmaliges Auf- und Entladen der Zellen oder Akkus erforderlich, um die maximale Leistung zu erreichen.
- Akkus erreichen die beste Leistung, wenn sie bei normaler Raumtemperatur (20 °C ± 5 °C) verwendet werden.
- Bewahren Sie die Produktdokumentation zum späteren Nachschlagen auf.
- Verwenden Sie die Zelle oder den Akku nur in Kombination mit der Anwendung, für die sie vorgesehen ist.
- Entfernen Sie falls möglich die Batterie vom Gerät, wenn es nicht verwendet wird.
- Entsorgen Sie sie ordnungsgemäß.
- Tragen Sie den Adapter oder Akku nicht am Kabel.
- Halten Sie Kabel und Stecker sauber und trocken. Korrosion kann zu Fehlfunktionen führen.
- Das Akkuzubehör darf nicht v erdreht werden. Dadurch kann das Kabel beschädigt werden.

Gurtsystem (Abb. C)

WARNUNG! Der Batterietragegurt ist nicht zum Klettern geeignet. Dies ist kein Klettergurt.

• Passen Sie die Länge der Schultergurte an. Die Schultergurtbefestigung (18) lässt sich in drei Positionen einrasten.
• Verbinden Sie den Schultergurt (17) in der gewünschten Position (18) entsprechend der Größe des Anwenders. Drehen Sie den Schultergurt (17) um ihn zu sichern.
• Lösen Sie zum Ändern der Position den Schultergurt (17) durch Druck auf den Knopf (19) und Drehen des Schultergurts.

Verbinden des Akkus mit dem Gurtsystem (Abb. B)

• Öffnen Sie die Knöpfe (16).
  • Haken Sie den Akku ein. (15)
• Drücken Sie die Knöpfe (16), um den Akku zu befestigen.
• Der Akku muss in der richtigen Position befestigt werden.

Astschutz (Abb. G)

- Um zu vermeiden, dass sich Äste im Griff verfangen, kann bei Bedarf der Astschutz (22) verwendet werden.

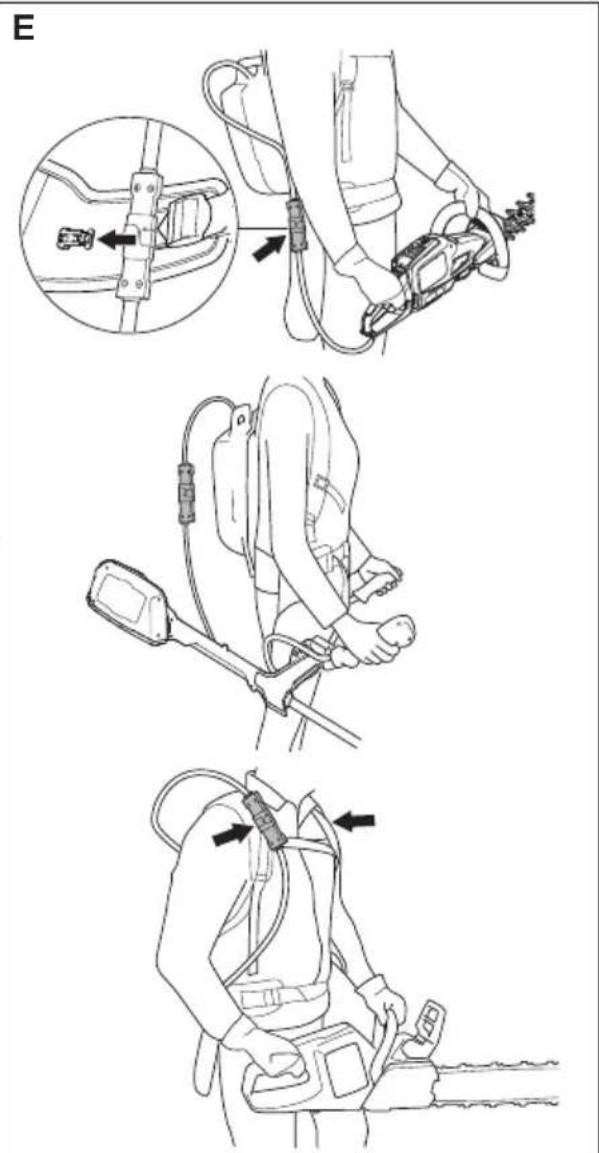

Anschluss des Geräts (fig. E)

• Schließen Sie den Batterieadapter an das gewünschte Produkt an. Schließen Sie bei der Verwendung des 536LiR die Trimmerplatte (im Lieferumfang des Trimmers enthalten) wie in Abb. F dargestellt an den Batteriegurt an.
• Bef estigen Sie das Batteriekabel in den Halterungen am Gurt.

Betrieb

• Die Rucksackbatterie muss während der Nutzung auf dem Rücken getragen werden.
- Prüfen Sie regelmäßig, ob Akku und Ladegerät unbeschädigt sind.
- Nachdem die rückentragbare Batterie eingeschaltet wurde, dauert es etwa 4 Sekunden bis zum Start (Software-Start). Während dieser Zeit ist das Gebläse innerhalb der rückentragbaren Batterie zu hören und eine LED auf der Batterie blinkt grün. Wenn die LED dauerhaft grün leuchtet, kann das Gerät gestartet werden (nur für die Verwendung mit der Heckenschere 136LiHD50 oder dem Trimmer 136LiC: Drücken Sie den Einschaltknopf für mindestens 2 Sekunden, um das Gerät zu starten).
- Bei längerer Nichtverwendung (etwa 30 Minuten) schaltet sich der Akku automatisch ab. Betätigen Sie zum erneuten Starten den Hauptschalter (10).

Batterieanzeige und Adapteranzeige

NOTE!

Das Adapter-Display zeigt den korrekten Ladezustand der Batterie, es sind anfangs allerdings kleinere Abweichungen möglich.

Beide Anzeigen zeigen die Akkukapazität (7, 12) sowie eventuelle Probleme mit dem Akku (8, 14) an. Um die Akkukapazität festzustellen, drück Sie auf die Taste für die Ladestandanzeige (6, 11). Das Warnsymbol leuchtet auf, wenn eine Störung vorliegt. Siehe Fehlercodes.

LED-Leuchten Batteriestatus
Alle LEDs leuchten Voll geladen (80-100 %).
LED 1, LED 2, LED 3 und LED 4 leuchten	Die Batterie ist zu 60-80 % geladen
LED 1, LED 2 und LED 3 leuchten	Die Batterie ist zu 40-60 % geladen.
LED 1 und LED 2 leuchten	Die Batterie ist zu 20-40 % geladen.
LED 1 leuchtet	Die Batterie ist zu 0-20 % geladen.

Auf der Adapteranzeige wird die Kapazität in 1-%-Schritten angezeigt.

HANDHABUNG DER BATTERIE

Laden (Abb. A)

Vor der ersten Verwendung muss die Batterie aufgeladen werden. Die Batterie ist bei Auslieferung nur zu 30% aufgeladen.

• Schalten Sie den Akku immer über den Hauptschalter (10) ein (grüne LED (13) leuchtet).
• Legen Sie den Adapter in das Ladegerät ein. Husqvarna QC 330 Stellen Sie sicher, dass der Adapter richtig in das Gerät eingesetzt ist. (2, 5)
• Die grüne Ladeleuchte auf dem Ladegerät leuchtet auf, wenn die Batterie über den Adapter mit dem Ladegerät verbunden ist. (3)
  • Die Kapazitätsanzeige (7) am Adapter und die Betriebs-LED am Akku (13) blinken beim Laden.
• Entfernen Sie nach dem Laden den Adapter vom Ladegerät.

Transport und Aufbewahrung

• Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern.
- Für gewerbliche Transporte z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden.
- Für die Vorbereitung zum Versand des Produkts muss ein Sachverständiger für gefährliche Materialien hinzugezogen werden. Bitte beachten Sie auch eventuell genauere, nationale Vorschriften.
- Sichern oder kleben Sie offene Kontakte fest und verpacken Sie die Batterie so, dass sie nicht in der Verpackung herum rutschen kann.
- Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.
- Lagern Sie den Akku, den Adapter und das Ladegerät an einem trockenen sowie feuchtigkeits- und frostfreien Ort.
- Lagern Sie den Akku, den Adapter und das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C und setzen Sie sie keiner direkten Sonneneinstrahlung aus.
- Akku und Adapter müssen getrennt vom Ladegerät aufbewahrt werden.
- Batterie nicht in Räumen lagern, in denen es zu elektrostatischen Entladungen kommen kann. Batterie niemals in einer Metallkiste lagern.

Die Energiedichte der rückentragbaren Batterie beträgt über 100 W/h. Daher ist ein Versand per Post nicht erlaubt. Wenden Sie sich an einen Händler vor Ort.

Wartung

Prüfen Sie regelmäßig, ob Akku und Ladegerät unbeschädigt sind.

Stellen Sie sicher, dass Akku und Ladegerät (besonders die Kontakte) immer sauber und trocken sind, bevor der Adapter in das Ladegerät oder die Produkte eingesetzt wird.

Die Batterieführungsschienen sauber halten.

Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.

Stellen Sie sicher, dass die Belüftungsschlitze sauber sind (oben und unten). Andernfalls ist die Belüftung eingeschänkt.

Reinigen Sie die Schlitze mit einer sauberen und trockenen Bürste.

Fehlercodes

Fehlersuche bei Akku und Adapter.

LED-Anzeige	Mögliche Fehler	Mögliche Fehlerbehebung
FEHLER-LED blinkt	Temperaturabweichung	Die Batterie darf nur in Umgebungen mit Temperaturen zwischen -10°C und 45°C verwendet werden.
	Überspannung	Kontrollieren Sie, ob die Netzspannung mit der auf dem Geräteschild angegebenen übereinstimmt.
		Entfernen Sie den Akku aus dem Ladegerät.
	Unterspannung	Batterie laden
Die Störungs-LED leuchtet oder der Akku zeigt keine Leistung.	Zellendifferenz zu groß (1 V)	Setzen Sie sich mit Ihrer Servicewerkstatt in Verbindung

• Der Akku kann nicht aufgeladen werden, wenn die Akkutemperatur über 45 °C liegt. In diesem Fall wird der Akku aktiv abgekühlt.
• Wenn die LED am Ladegerät rot leuchtet, muss das Ladegerät gewartet werden.

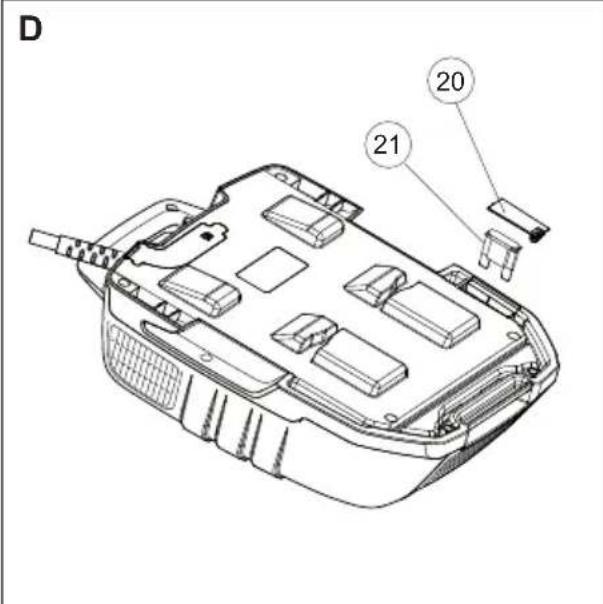

Sicherung (Abb. D)

• Überprüfen Sie die Sicherung und wechseln Sie diese aus, wenn sie durchgebrannt ist. Für Reparaturen sind nur Originalteile zu verwenden. Wenn andere Teile verwendet werden, verliert die Garantie ihre Gültigkeit.
• Schalten Sie den Akku aus (grüne LED (13) leuchtet nicht).
• Entfernen Sie die Abdeckung (20) mit einem Schraubendreher.
  • Tauschen Sie die Sicherung aus.

Entsorgung von Batterie, Ladegerät und Maschine

Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben.

Durch eine korrekte Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Auswirkungen auf Ihre Umwelt und Mitmenschen zu verhindern. Durch eine unsachgemäße Entsorgung dieses Produkts können Schäden entstehen. Ausführliche Recyclinginformationen zu diesem Produkt erhalten Sie von Ihrer Kommune, Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworben haben.

Technische Daten

	BLi520x BLi940x
Batterietypen Lithium-Ionen Lithium-Ionen
Batteriekapazität, Ah	14,4 26,1
Spannung, V 36 36
Gewicht, kg 5,9 6,7

EG-Konformitätserklärung (nur für Europa)

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel. [phone], erklärt hiermit die alleinige Haftung dafür, dass die Modelle Husqvarna 520x und 940x auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 2013 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entsprechen:

- vom 15. Dezember 2004 "über elektromagnetische Verträglichkeit" 2004/108/EWG.

- vom 8. Juni 2011 "zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe" 2011/65/EU

Folgende Normen wurden angewendet: 55014-1:2012, 55014-2:2009

Ulm, 3 Juni 2013

Cuneli

Peter Lameli, CTO
