KULLANIM KILAVUZU CM 12 BENNING

Resim 2: Doğru Gerilim Ölçümü

CAT/III 500V~ 400A~ CM 1-2 HOLD OFF A B A CCDC VLD CDM A B A

BENNING CM 1-2

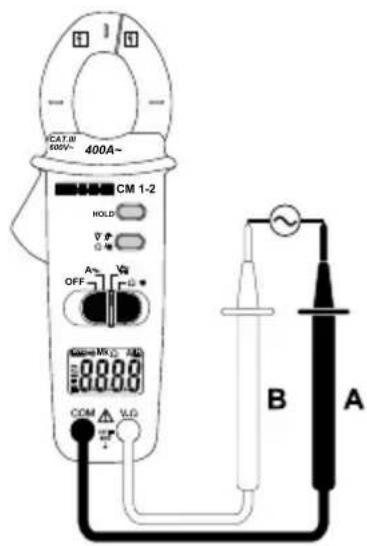

Resim 3: Alternatif Gerilim Ölçümü

CAT.8 600V~ 400A~ CM 1-2 HOLD V A OFF Mk15 8888 COM YLD

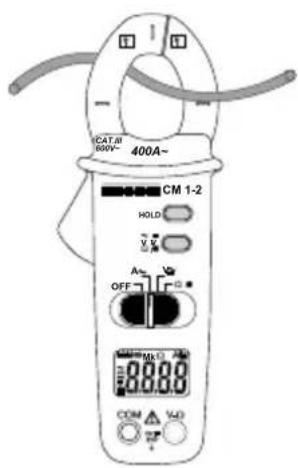

Resim 4: Alternatif Akım Ölçümü

MCAT-B 400A~ CM 1-2 HOLD OFF B A COM V.D

BENNING CM 1-2

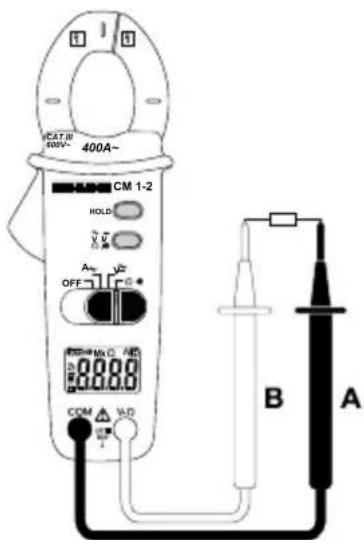

Resim 5: Direnç Ölçümü

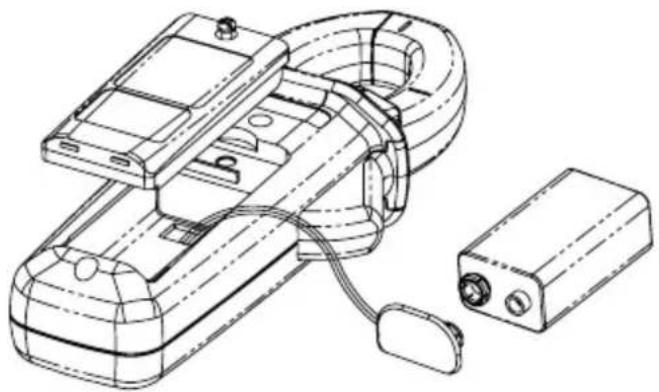

Resim 6a: Batarya Değişimi

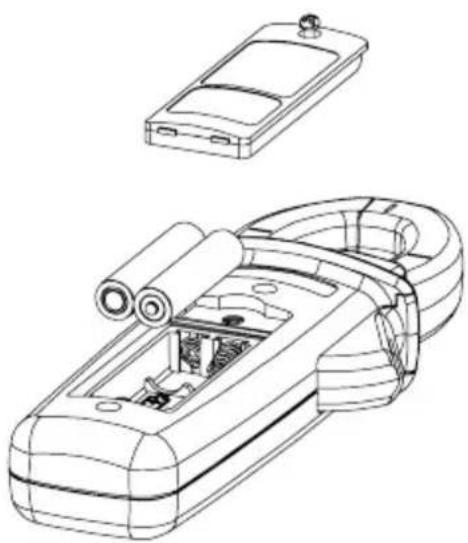

Resim 6b: Batarya Değişimi

• Doğru Gerilim Ölçümü ( BENNING CM 1-2)
• Alternatif Gerilim Ölçümü ( BENNING CM 1-2)
• Alternatif Akım Ölçümü
• Direnç Ölçümü ( BENNING CM 1-2)
• Süreklilik Kontrolü ( BENNING CM 1-2)
  için Dijital Multi - Pensemetre

İçindekiler:

1. Kullanıcı Uyarıları
2. Güvenlik Uyarıları
3. Teslimat Kapsamı
4. Cihaz Tanımı
5. Genel Bilgiler
6. Çevre Koşulları
7. Elektrik Bilgileri
8. BENNING CM 1-1/ 1-2 ile ölçüm
9. Bakım

10. Çevre koruma

11. Ölçüm techizatının Teknik Verileri ( BENNING CM 1-2)

1. Kullanıcı Uyarıları

Bu kullanma talimatı

• elektronik alanında uzmanlar ve
• elektroteknik alanında eğitim görmüş kişilere yöneliktir.

BENNING CM 1-1/ 1-2, kuru çevrede ölçüm için öngörülmüştür. 600 V DC ve 600 V AC ‘den daha yüksek bir nominal gerilime sahip olan akım devrelerinde kullanılmamalıdır (Daha fazla bilgi için bakınız Bölüm 6 “Çevre koşulları”).

Kullanma Talimatında ve BENNING CM 1-1/ 1-2, 'de aşağıdaki semboller kullanılır:

TEHLİKELİ AKTİF iletkenlerin yerleştirilmesi için veya bunların çıkartılması için izin verilmiştir.

Bu sembol elektrik tehlikesini belirtir.

İnsanlar için tehlikelerin bertaraf edilmesi için uyarıların önünde bulunur.

Dikkat belgeleri dikkate alınız!

Bu sembol, tehlikeleri önlemek amacı ile kullanma talimatındaki uyarıların dikkate alınması gerektiğini belirtir.

BENNING CM 1-1/ 1-2 üzerindeki bu sembol, BENNING CM 1-1/ 1-2 cihazının koruyucu izolasyona sahip olduğunu belirtir (koruma sınıfı II).

Bu sembol, boşalmış batarya göstergesinde belirir.

Bu sembol “süreklilik kontrolünü” tanımlar. Ses, akustik sonuç bil- dirimine yarar.

(DC) Doğru Gerilim

(AC) Alternatif – Gerilim veya Akım

Toprak (toprağa karşı gerilim).

2. Güvenlik Uyarıları

Cihaz,

DIN VDE 0411 Kısım 1 / EN 61010-1

DIN VDE 0411 Kısım 2-032/ EN 61010-2-032

DIN VDE 0411 Kısım 2-033/ EN 61010-2-033

DIN VDE 0411 Kısım 031/ EN 61010-031

'e göre imal edilmiş ve kontrol edilmiştir ve güvenlik tekniği açısından sorunsuz bir durumda fabrikadan çıkmıştır.

Bu durumu koruyabilmek için ve tehlikesiz bir işletmeyi temin edebilmek için kullanıcın, bu talimatta bulunan uyarıları ve ikaz işaretlerini dikkate alması gerekir.

Usulsüzlük ve uyarıları gözardı edilmesi ciddi yaralanma veya ölüme sebep olabilir.

Çıplak kablolarla veya ana hat taşıyıcılarında çalışırken dikkatlı olunuz. Kablolara temas edilmesi elektrik çarpmasına olabilir.

nec

BENNING CM 1-1/ 1-2 yalnızca toprağa karşı azami 600 V iletken ile fazla gerilim kategorisi III 'deki akım devrelerinde kullanılabilir.

Sadece teller bu ölçüm için uygun kullanın. Ölçme kategorisi III dahilindeki ölçümlerde kontak ucunun dışarıda duran iletken parçası 4 mm'den uzun olmamalıdır.

Ölçme kategorisi III dahilindeki ölçümlerden önce, setle birlikte verilen ve CAT III ve CAT IV işaretli geçirme başlıkları, kontak uçlarına takılmalıdır. Bu tedbir kullanıcıının korunmasına yöne- liktir.

Gerilim ileten kısımlarda ve tesislerde çalışmanın temel olarak tehlikeli olduğuna dikkat ediniz. 30 V AC ve 60 V DC baren olan gerilimler bile insanların hayatı açısından tehlikeli olabilir.

'den

Her çalıştırmadan önce cihazın ve tesisatın hasar görüp görmediğini kontrol ediniz.

Eğer tehlikesiz bir çalıştırmanın artık mümkün olmadığı kabul edilecek olursa, cihaz işletme dışı bırakılır ve kaza ile çalıştırmaya karşı emniyete alınır.

- Cihazda veya ölçüm tesisatlarında görünür hasarlar olması durumunda,

- Cihazın artık çalışmadığı durumda,

- Uygun olmayan koşullarda uzun süreli saklama durumunda,

- Ağır nakliye koşullarından sonra

- Cihaz veya ölçme hatları nemliyse,

cihazın artık tehlikesiz bir şekilde çalışamayacağı kabul edilir.

Tehlikeleri bertaraf edebilmek için

- ölçüm tesisatlarını açık ölçüm uçlarından tutmayınız,

- ölçüm tesisatlarını multimetredeki uygun şekilde işaretlenmiş olan ölçüm kovanlarının içine yerleştiriniz.

3. Teslimat Kapsamı

BENNING CM 1-1/ 1-2 'nin teslimat kapsamında şunlar bulunur:

3.1 Bir adet BENNING CM 1-1/1-2

3.2 Bir adet emniyet ölçüm tesisatı, kırmızı (uzunluk: 1,4 m) (BENNINGCM1-2)

3.3 Bir adet emniyet ölçüm tesisatı, siyah (uzunluk: 1,4 m) (BENNING CM 1-2)

3.4 Bir adet kompakt koruyucu çanta,

3.5 Bir adet 9 V blok Batarya, ilk donanım için cihaz içine yerleştirilmiş durumda, ( BENNING CM 1-1)

İki adet 1,5 V micro batarya, ilk donanım için cihaz içine yerleştirilmiş durumda, ( BENNING CM 1-2)

3.6 Bir adet Kullanma Talimatı

Aşınan parçalar için uyarı:

- BENNING CM 1-1, bir adet entegre 9 V blok batarya (IEC 6 LR 61) tara-findan beslenir.

- BENNING CM 1-2, iki adet entegre 1,5 V micro batarya (IEC LR 03) tara-findan beslenir.

- Yukarıda belirtilmiş olan emniyet ölçüm tesisatları (kontrol edilmiş techizat, no. 044145), CAT III 1000 V 'a uygundur ve 10 A akım için izin verilmiştir.

4. Cihaz Tanımı

Bakınız Resim 1a, 1b: Cihaz ön yüzü.

Resim 1a ve 1b'de belirtilmiş olan gösterge ve kumanda elemanları aşağıdaki şekilde tanımlanır:

① Dijital gösterge, ölçüm değeri ve alan aşımı göstergesi için.
② Kutup göstergesi,
③ Batarya göstergesi, bataryanın boş olması halinde görünür,
4 HOLD tuşu (tutma fonksiyonu), gösterilmiş olan ölçüm değerinin hafızaya alınması,
⑤ MAX Tuşu, en yüksek ölçüm değerinin hafızaya alınması,
6 Tuş (devre değiştirme), alternatif gerilim/ doğru gerilim veya direnç ölçümü/ süreklilik ölçümü
⑦ Sürgülü Şalter, ölçüm fonksiyonlarının seçimi için,
⑧ Kovan, (pozitif 1) V ve Ω için.
9 COM kovanı, gerilim ölçümü, direnç ölçümü ve süreklilik ölçümü için ortak kovan,
⑩ Açma kolu, pensemetrenin açılması ve kapanması için.
⑪ Pensemetre çıkıntısı, iletken temasından korur.
12 Ölçüm pensesi, tek kablolu akım geçen iletkenin kavranması için. 1) Doğru Gerilim için otomatik kutup göstergesi bununla ilgilidir.

5. Genel Bilgiler

5.1 Multi Pensemetre ile ilgili genel bilgiler

5.1.1 Dijital gösterge ①, 14 mm yazı büyüklüğüne sahip olan ondalık noktalı, 3½ haneli sıvı kristal göstergedir. En büyük gösterge değeri 2000 'dir.

5.1.2 Kutup göstergesi ② otomatik olarak çalışır. Kovan tanımlamasına karşı yalnızca bir kutup “-” ile gösterilir.

5.1.3 Alan aşımı yanıp sönen "OL" ile veya "-OL" ile gösterilir ve kısmen sesli ikaz ile gösterilir.

Dikkat, fazla yükte gösterge ve ikaz yoktur!

5.1.4 Ölçüm değerini hafızaya alma "HOLD": "HOLD" tuşuna ④ basılarak ölçüm sonucu hafızaya alınır. Ekranda aynı zamanda "H" sembolü görünür. Tuşa yeniden basıldığında ölçüm moduna geri gelinir.

5.1.5 MAX tuş fonksiyonu ⑤ en yüksek ve en düşük ölçüm değerini tespit eder ve otomatik olarak hafızaya alır. Tuşa basıldığında aşağıdaki değerler gösterilir:

“MAX”, hafızaya alınmış olan en yüksek değeri gösterir. MAX değerinin devam eden tespiti, “HOLD” tuşu ④ ile durdurulabilir veya başlatılabilir. “MAX” tuşuna daha uzun süreli basıldığında normal moda geri gelinir.

5.1.6 V\~/ V veya Ω/ tuşü ⑥ sürgülü şalter konumunun iki fonksiyonunu seçer (bakınız ekrandaki gösterge)

5.1.7 BENNING CM 1-1 'in ölçüm oranı dijital gösterge için saniye başına nominal 2,5 ölçümdür.

BENNING CM 1-2 ‘nin ölçüm oranı dijital gösterge için saniye başına nominal 1,5 ölçümdür.

5.1.8 BENNING CM 1-1/ 1-2, sürgülü şalter ⑦ ile açılır veya kapatılır. Kapanma konumu "OFF" 'dur.

5.1.9 BENNING CM 1-2, yaklaşık olarak 10 dakika sonra kendiliğinden kapanır. (APO, Auto Power Off/ Otomatik olarak kendiliğinden kapanma). Bir tuşa basıldığında veya sürgülü şalter çalıştırıldığında yeniden çalışır. Bir ikaz sesi, cihazın kendiliğinden kapanmasını uyarır. BENNING CM 1-1 cihazı bir APO fonksiyonuna sahip değildir.

5.1.10 Ölçüm değerinin ısı katsayısı: 0,2 x (belirtilen ölçüm kesinliği)/ °C < 18 °C veya > 28 °C, referans ısısı 23 °C'ye bağlı olarak.

5.1.11 BENNING CM 1-1, bir adet 9-V blok batarya tarafından beslenir (IEC 6LR 61). BENNING CM 1-2, iki adet 1,5 V Micro Batarya tarafından beslenir (IEC LR 03).

5.1.12 Batarya gerilimi eğer BENNING CM 1-1/ 1-2 için öngörülmüş olan çalışma geriliminin altına inerse göstergede bir batarya sembolü görünür.

5.1.13 Bataryanın ömrü BENNING CM 1-1 'de yaklaşık olarak 580 saattir ve BENNING CM 1-2 'de yaklaşık olarak 200 saattir (alkali batarya).

5.1.14 Cihazın ölçüleri: BENNING CM 1-1:

(uzunluk x genişlik x yükseklik) = 180 x 70 x 42 mm.

Cihaz ağırlığı: 200 gr

Cihazın ölçüleri: BENNING CM 1-2:

(uzunluk x genişlik x yükseklik) = 190 x 70 x 38 mm.

Cihaz ağırlığı: 225 gr

5.1.15 Ölçüm uçları ile birlikte verilmiş olan emniyet ölçüm tesisatları BENNING CM 1-2'nin nominal gerilimi ve nominal akımı için uygundur.

5.1.16 En büyük pense açıklığı: 30 mm

5.1.17 En büyük iletken çapı: 27 mm

6. Çevre Koşulları

• BENNING CM 1-1/ 1-2 yalnızca kuru çevrede ölçüm için öngörülmüştür,
• Ölçümler sırasındaki barometrik yükseklik : Azami 2000 m

- Fazla gerilim kategorisi/ kuruluş kategorisi : IEC 60664-1/ IEC 61010-1 → 600 V Kategori III.

• Kirlenme derecesi : 2.
• Koruma türü: IP 30 (DIN VDE 0470-1 IEC/ EN 60529)

3 – Birinci tanıtma rakamı: Tehlikeli parçaların girişine karşı koruma ve katı yabancı maddelere karşı koruma, > 2,5 mm çap.

0 – ikinci tanıtma rakamı: Sudan koruma yok,

- Çalışma ısısı ve göreli hava nemi,

0 °C ila 30 °C arasındaki çalışma ısısında: göreli hava nemi % 80'den az,
31 °C ila 40 °C arasındaki çalışma ısısında: göreli hava nemi % 75'den az,
41 °C ila 50 °C arasındaki çalışma ısısında: göreli hava nemi % 45'den az,

- Depolama ısisı: BENNING CM 1-1/ 1-2, - 20 °C ila + 60 °C arasında depolanabilir (hava nemi % 0 ila % 80 arasında). Bu sırada batarya cihazdan çıkartılmalıdır.

7. Elektrik Bilgileri

Not: Ölçüm kesinlikleri,

• ölçüm değerinin göreli kısmının ve
• dijitlerin sayısının (yani son hanenin sayısal adımının) toplamından oluşur.

Bu ölçüm kesinliği, 18 °C ila 28 °C sıcaklıklarda ve % 80'den daha düşük göreli hava neminde geçerlidir.

7.1 Doğru Gerilim Alanları (BENNING CM 1-2)

Giriş direnci 10 MΩ 'dir.

Ölçüm Alanı Sınırlama		Ölçüm kesinliği	Aşırı yük koruması
200 V	0,1 V	± (ölçüm değerinin % 1.0 ‘i kadar + 2 dijit)	600 V_eff
600 V	1 V	± (ölçüm değerinin % 1.0 ‘i kadar + 2 dijit)	600 V_eff

7.2 Alternatif Gerilim Alanları (BENNING CM 1-2)

Giriş direnci 10 MΩ paralel 100 pF.

Ölçüm Alanı Sınırlama		Ölçüm kesinliği * ^1 50 Hz – 500 Hz frekans alanında	Aşırı yük koruması
200 V	0,1 V	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)	600 V_eff
600 V	1 V	± (ölçüm değerinin % 1,5 ‘i kadar + 5 dijit)	600 V_eff

*1 Ölçüm değeri ortalama değere göre elde edilir ve efektif değer olarak gösterilir. Kalibrasyonu sinüs şekilli eğri formuna göre belirlenir.

7.3 Alternatif Akım Alanları

BENNING CM 1-1

Ölçüm Alanı Sınırlama		Ölçüm kesinliği * ^1 50 Hz – 60 Hz frekans alanında	Aşırı yük koruması
20 A	0,01 A	± (ölcüm değerinin % 3,0 ‘ı kadar + 5 dijit)	600 A_eff
200 A	0,1 A	± (ölcüm değerinin % 2,0 ‘ı kadar + 5 dijit)	600 A_eff
400 A	1 A	± (ölcüm değerinin % 2,0 ‘ı kadar + 5 dijit)	600 A_eff

BENNING CM 1-2

Ölçüm Alanı Sınırlama		Ölçüm kesinliği *1%50 Hz – 60 Hz frekans alanında	Aşırı yük koruması
40 A	0,1 A	± (ölçüm değerinin % 1,9' u kadar + 10 dijit)	600 A_eff
200 A	0,1 A	± (ölçüm değerinin % 1,9 'u kadar + 5 dijit)	600 A_eff
400 A	1 A	± (ölçüm değerinin % 1,9 'u kadar + 5 dijit)	600 A_eff

*1 Ölçüm değeri ortalama değere göre elde edilir ve efektif değer olarak gösterilir. Kalibrasyonu sinüs şekilli eğri formuna göre belirlenir.
*2 Belirtilmiş olan kesinlik, ölçüm pensesi 12 ile ortadan tutulan iletkenler için geçerlidir (Bakınız Resim 4 alternatif akım ölçümü). Ortadan tutulmayan iletkenler için gösterge değerinin % 1,5 ilave hatası dikkate alınmalıdır.

7.4 Direnç Alanı ve akustik süreklilik kontrolü

(BENNING CM 1-2)

Aşırı yük koruması: 600 V _elf

Ölçüm Alanı Sınırlama Ölçüm kesinliği		Azami boşta çalışma gerilimi
200 Ω 0,1 Ω	± (ölçüm değerinin % 1,0 'i kadar + 5 dijit)	1,3 V
2 kΩ 1 Ω	± (ölçüm değerinin % 0,7 'si kadar + 2 dijit)	1,3 V
20 kΩ 10 Ω	± (ölçüm değerinin % 0,7 'si kadar + 2 dijit)	1,3 V
200 kΩ 100 Ω	± (ölçüm değerinin % 0,7 'si kadar + 2 dijit)	1,3 V
2 MΩ 1 kΩ	± (ölçüm değerinin % 1,0 'i kadar + 2 dijit)	1,3 V
20 MΩ 10 kΩ	± (ölçüm değerinin % 1,9 'u kadar + 5 dijit)	1,3 V

Entegre akustik uyarıcı, 20 Ω 'dan küçük R dirençlerde sesli uyarında bulunur.

Alan seçicisinin değiştirme noktası 1400 değerde bulunabilir.

8. BENNING CM 1-1/ 1-2 ile ölçüm

8.1 Ölçümlerin Hazırlanması

BENNING CM 1-1/ 1-2'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

• Emniyet ölçüm tesisatlarını belirtilmiş olan nominal gerilimi ve nominal akımını kontrol ediniz. Teslimat kapsamı dahilinde bulunan, emniyet ölçüm tesisatlarının nominal gerilimi ve nominal akımı BENNING CM 1-1/ 1-2 'ye uygundur.
• Emniyet ölçüm tesisatlarının izolasyonu kontrol edilmelidir. İzolasyon hasar görmüş ise emniyet ölçüm tesisatları derhal ayrılmalıdır.
• Emniyet ölçüm tesisatının sürekliliği kontrol edilmelidir. Emniyet ölçüm tesisatının içindeki iletken kesilmiş ise emniyet ölçüm tesisatları derhal kenara ayrılmalıdır.
• Sürgülü şalterde ⑦ başka bir fonksiyon seçilmeden önce emniyet ölçüm tesisatlarının ölçüm yerinden ayrılması gerekir.
• BENNING CM 1-1/ 1-2 'nin yakınındaki parazit kaynakları, sabit olmayan göstergeye ve ölçüm hatalarına neden olabilir.

8.2 Gerilim Ölçümü ( BENNING CM 1-2)

Topraklamaya karşı azami gerilime dikkat ediniz! Elektrik tehlikesi!

BENNING CM 1-2 'nin

• COM kovani ⑨
• V ve Ω için kovan ⑧

kovanlarında bulunan azami gerilimleri toprağa karşı 600 V.

• Sürgülü şalter ⑦ ile BENNING CM 1-2'de istenen fonksiyonu seçiniz (V AC/DC). Devre değiştirme şalteri (V\~/ V==) ile istenen fonksiyonu AC veya DC seçiniz.
• Siyah ölçüm tesisatını BENNING CM 1-2 'deki COM kovanı ⑨ ile irtibatlayınız.
• Kırmızı ölçüm tesisatını BENNING CM 1-2 'deki V ve Ω için kovanı ⑧ ile irtibatlayınız.
• Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, BENNING CM 1-2 'deki dijital göstergederin' ölçüm değerini okuyunuz.

Bakınız Resim 2: Doğru Gerilim Ölçümü

Bakınız Resim 3: Alternatif Gerilim Ölçümü

8.3 Alternatif Akım Ölçümü

8.3.1 Ölçümlerin hazırlanması

BENNING CM 1-1/ 1-2 'yi yalnızca belirtilmiş olan depolama ve çalışma ısısı koşullarında kullanınız ve saklayınız, sürekli güneş ışığına maruz bırakmayınız.

- BENNING CM 1-1/ 1-2 'nin yakınlarındaki kuvvetli parazit kaynakları, sabit olmayan gösterge ve ölçüm hatalarına neden olabilir.

BENNING CM 1-1/1-2 nin çıkış kontaklarına gerilim bağlamayınız! Muhtemelen bağlanmış olan emniyet ölçüm tesisatlarını uzaklaştırınız.

8.3.2 Alternatif Akım Ölçümü

• Sürgülü şalter ⑦ ile BENNING CM 1-1 'deki istenen alanı veya BENNING CM 1-2 'deki istenen fonksiyonu (A AC) seçiniz.
• Açma kolunu 10 çalıştırınız, tek kablolu, akım ileten iletkeni ortadan BENNING CM 1-1/ 1-2 'nin pensesi ile tutunuz.
• Dijital göstergeyi ① okuyunuz.

Bakınız resim 4: Alternatif Akım Ölçümü

8.4 Direnç Ölçümü ve Sesli Uyarıcı ile Süreklilik Ölçümü (BENNINGCM1-2)

- Sürgülü Şalter ⑦ ile, BENNING CM 1-2 'deki istenen fonksiyonu (Ω »») seçiniz.

- Siyah emniyet ölçüm tesisatını BENNING CM 1-2 'deki COM kovanı ile irtibatlayınız,

- Kırmızı emniyet ölçüm tesisatını BENNING CM 1-2 'deki V ve Ω için kovan ile irtibatlayınız,

- Emniyet ölçüm tesisatlarını ölçüm noktaları ile irtibatlayınız, ölçüm değerini BENNING CM 1-2 'deki dijital göstergeden① okuyunuz.

- COM kovanı ⑨ ve V ve Ω için kovan ⑧ arasındaki direnç 20 Ω ‘un altına inerse, BENNING CM 1-2 ’de entegre edilmiş olan sesli uyarıcıdan ses gelir. Bakınız Resim 5: Direnç Ölçümü

9. Bakım

BENNING CM 1-1/ 1-2 'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

Açılmış BENNING CM 1-1/ 1-2 'de gerilim altındaki çalışma, yalnızca kazadan korunmak için çalışma esnasında özel önlemler alan elektronik uzman personel tarafından yapılmalıdır.

Cihazı açmadan önce BENNING CM 1-1/ 1-2 'yi şu şekilde gerilimsiz hale getirebilirsiniz:

- Öncelikle iki emniyet ölçüm tesisatını ölçülen objeden uzaklaştırınız.

- Sonra da iki emniyet ölçüm tesisatını BENNING CM 1-1/ 1-2 'den uzaklaştırınız.

- Sürgülü şalteri ⑦ "OFF" (KAPALI) konumuna getiriniz.

9.1 Cihazın Emniyete alınması

Belirli şartlar altında BENNING CM 1-1/ 1-2 ile çalışma sırasında emniyet artık sağlanamaz, örneğin bu durumlar şunlardır:

- Muhafazada görünür hasarlar olması durumunda,

- Ölçümlerde hatalar olması durumunda,

- İzin verilmeyen şartlar altında uzun süreli saklamadan sonra görünür neticeler olması durumunda,

- Olağan dışı Nakliye şartlarında görünür neticeler ortaya çıkması durumunda.

Bu durumlarda BENNING CM 1-1/ 1-2, derhal kapatılmalıdır, ölçüm yerinden uzaklaştırılmalıdır ve yeniden kullanmaya karşı emniyete alınmalıdır.

9.2 Temizleme

Cihazı dıştan temiz ve kuru bir bez ile temizleyiniz (özel temizleme bezleri hariç). Gerilim ölçüleri temizlemek için çözücü ve/ veya aşındırıcı maddeler kullanmeyınız. Batarya bölmesinin ve batarya kontaklarının akan batarya elektroliti ile kirlenmemiş olmasına dikkat ediniz. Batarya veya batarya muhafazası kısımlarında eğer elektrolit kirlilikleri veya beyaz kaplamalar mevcut ise, bunu da kuru bir bez ile temizleyiniz.

9.3 Batarya değişimi

BENNING CM 1-1/ 1-2 'yi açmadan önce mutlaka gerilimsiz hale getiriniz! Elektrik tehlikesi!

BENNING CM 1-1, bir adet entegre edilmiş 9-V blok batarya tarafından beslenir. BENNING CM 1-2 iki adet entegre 1,5 V Micro batarya tarafından beslenir. Batarya değişimi (bkz. Resim 6), ancak göstergede ① batarya sembolü ③ ortaya çıktığında gereklidir.

Bataryaları şu şekilde değiştirebilirsiniz:

- Ölçüm tesisatlarını ölçüm devresinden uzaklaştırınız.( BENNING CM 1-2)

- Emniyet ölçüm tesisatlarını BENNING CM 1-2 'den uzaklaştırınız.

- Sürgülü şalteri ⑦ "OFF" konumuna getiriniz.

- BENNING CM 1-1/1-2 'yi ön yüzü üzerine yerleştiriniz ve vidayı batarya kapağından sökünüz.

- Batarya kapağını (muhafaza girintileri kısmında) alt kısımdan kaldırınız.

- Boş bataryaları/ bataryayı batarya bölmesinden çıkartınız ve batarya tesisatını ( BENNING CM 1-1) dikkatlice bataryadan çıkartınız.

- Yeni bataryaları/ bataryayı batarya tesisatları ile bağlayınız ve bunları, muhafaza parçaları arasında ezilmeyecek şekilde yerleştiriniz ( BENNING CM 1-1). Ondan sonra bataryaları/ bataryayı onlar için öngörülmüş olan yere batarya bölmesinin içine yerleştiriniz.

- Batarya kapağını alt kısma oturtunuz ve vidayı sıkınız.

Resim 6: Batarya değişimi.

Çevre korumasına yardımcı olunuz. Bataryalar evsel dahil değildir. Eski bataryalar için bir toplama merkezinde veya özel bir çöpe teslim edilebilir. Lütfen bulunduğunuz başvurunuz.

atikl:

bölge

9.4 Kalibrasyon

BENNING, işletim kılavuzunda belirtilen teknik spesifikasyonların ve geçerlilik bilgilerinin teslimat tarihinden sonra 1 yıl boyunca yerine getirileceğini garanti eder.

Belirtilmiş olan ölçüm sonuçlarının kesinliğini elde edebilmek için cihaz düzenli olarak bizim fabrika servisimiz tarafından kalibre edilmelidir. Bir yıllık bir kalibrasyon aralığını tavsiye ederiz. Bunun için cihazı aşağıdaki adrese gönderiniz:

10. Ölçüm Teçhizatlarının Teknik Verileri (BENNINGCM1-2)

- Norm: EN 61010-031

- Toprağa (±) karşı azami ölçüm gerilimi ve ölçüm kategorisi:

Geçirme başlığı ile: 1000 V CAT III, 600 V CAT IV,

Geçirme başlığı olmaksızın: 1000 V CAT II,

• Azami Ölçüm akımı: 10 A
• Koruma Sınıfı II (回), sürekliliği sahip çift veya takviyeli izolasyon,
• Kirletme derecesi: 2,
• Uzunluk: 1,4 m, AWG 18,
• Çevre koşulları:

Ölçümlerde barometrik yükseklik: azami 2000 m Isı: 0°C ila + 50°C, nem % 50 ila %80,

- Ölçüm tesisatlarını yalnızca arızasız durumda ve bu kullanma talimatına uygun olarak kullanınız aksi takdirde öngörülmüş olan koruma etkilenebilir.

• İzolasyon hasar gördüğü takdirde veya tesisat/ fişte bir kesiklik mevcut olduğu takdirde ölçüm tesisatını ayırınız.
• Boş kontak uçlarına dokunmayınız. Yalnızca el tutamak kısımlarından tutunuz.
• Köşeli bağlantıları kontrol veya ölçüm cihazına takınız.

11. Çevre Koruma

Cihazı kullanım ömrünün sonunda, kullanıma sunulmuş olan geri iade ve toplama sistemine iletiniz.
