Ürün Tipi	Havuz elektrikli süpürgesi, su ve toz elektrikli süpürgesi
Marka	Lavor
Model	SWIMMY
Kullanım	Profesyonel olmayan, toplu kullanım (pansiyonlar, okullar, hastaneler vb.)
Ana Fonksiyonlar	Havuz emişi, sıvı ve kuru toz emişi
Çalışma Modları	Otomatik (havuz için açma/kapama döngüsü) ve manuel (sürekli)
Ses Basıncı Seviyesi	74 dB(A)
Filtreler	Kirli su çıkış filtresi (D), sıvı emiş filtresi (R), toz emiş için kağıt torba (E)
Birlikte Verilen Aksesuarlar	Havuz emiş başlığı (O), fırçalı sıyırıcı (P), sıyırıcı/halı sıyırıcı tutucu (N), düz lans (S), esnek (L) ve sert (M) hortumlar, tank kapatma tapası (F), tahliyeli tutamak (Q)
Güvenlik	Taşma önleyici şamandıra, sıvı veya köpük durumunda otomatik durma, bakım öncesi bağlantı kesme
Besleme	Elektrik, priz için uygun voltaj
Bakım	Filtreleri düzenli olarak temizleyin, kullanımdan sonra tankı boşaltın, cihazı suya batırmayın
Havuz için güvenlik mesafesi	Havuz kenarından yaklaşık 2 metre
Garanti	En az 12 ay, üretim hatalarını kapsar
Bertaraf	Evsel atıklarla birlikte atmayın, WEEE direktifine göre geri dönüştürün

Sık sorulan sorular - SWIMMY Lavor

Lavor SWIMMY ile ne tür kirler emilebilir?

Cihaz kuru kirleri (toz) ve ıslak kirleri (sıvılar, havuz suyu) emebilir. Havuz tabanını (yosun, yapraklar, saçlar) temizlemek için tasarlanmıştır ve ayrıca zeminler için standart bir elektrikli süpürge olarak kullanılabilir.

Havuz modunda elektrikli süpürge nasıl kullanılır?

Cihazı kenardan 2 metre uzağa yerleştirin, uzatmaları emiş başlığı (O) veya aparat (N+P) ile suya tabana kadar daldırın. Anahtarı (-) AUTOMATIC konumuna getirin. Cihaz yaklaşık 50 saniye emer ve boşaltmak için 20 saniye durur. Kirleri emmek için aparatı tabanda hareket ettirin.

SWIMMY bir havuzu boşaltmak için kullanılabilir mi?

Hayır, cihaz havuzları, göletleri veya havuzları boşaltmak için kullanılmamalıdır. Sadece taban temizliği ve kir emişi için tasarlanmıştır, büyük miktarda suyu boşaltmak için değil.

Sıvı emişi sırasında elektrikli süpürge durursa ne yapmalı?

Bu normaldir: tank dolduğunda şamandıra devreye girer. Cihazı kapatın, fişini çekin ve tankı boşaltın. Yeniden başlatmadan önce şamandıranın temiz ve hasarsız olduğunu kontrol edin.

Havuz emişi için hangi filtreler kullanılmalı?

Kirli su çıkışı için filtre (D) kullanın. Filtrenin tahliyeyi engellemediğinden emin olun. Sıvı emişi için filtre (R) kullanın ve tanka tapa (F) takılmalıdır.

Kullanımdan sonra cihaz nasıl temizlenir?

Tankı ve aksesuarları su kalıntılarından boşaltın. Filtreleri temizleyin. Cihazı asla suya batırmayın veya püskürtmeyin. Dış yüzey için nemli bir bez kullanın.

Cihazın devrilmesi durumunda ne yapmalı?

Cihaz devrilirse, kapatmadan önce kaldırın. Dengesiz konumda çalıştırmayın. Her zaman düz bir yüzeye yerleştirin.

Uzatma kablosu kullanabilir miyim?

Evet, ancak uzatma kablosunun kuru bir yüzeyde ve su sıçramalarından korunmuş olduğundan emin olun. Yalnızca yürürlükteki standartlara uygun uzatma kabloları kullanın.

Lavor SWIMMY'nin garanti süresi nedir?

Garanti, satın alma tarihinden itibaren en az 12 aydır. Üretim hatalarını kapsar. Herhangi bir onarım için faturayı veya fişi saklayın.

Cihaz ömrünün sonunda nasıl bertaraf edilir?

Evsel atıklarla birlikte atmayın. Avrupa direktifi 2002/96/EC uyarınca elektrikli ve elektronik ekipman atıkları (WEEE) için ücretsiz bir toplama noktasına bırakın.

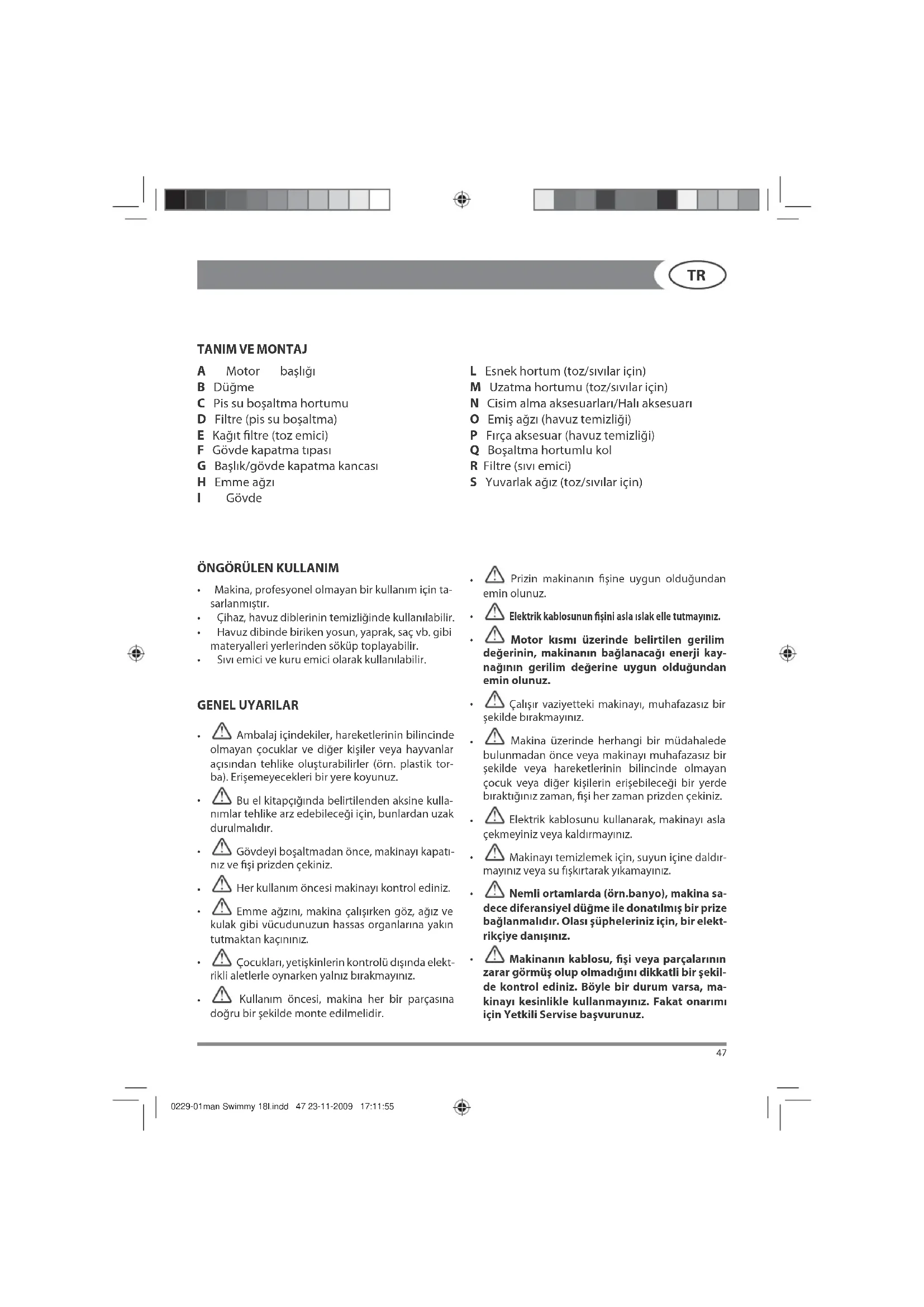

KULLANIM KILAVUZU SWIMMY Lavor

A Motor başlığı
B Düğme
C Pis su boşaltma hortumu
D Filtre (pis su boşaltma)
E Kağıt filtre (toz emici)
F Gövde kapatma tıpası
G Başlık/gövde kapatma kancası
H Emme ağızı
I Gövde

L Esnek hortum (toz/sıvılar için)
M Uzatma hortumu (toz/sıvılar için)
N Cisim alma aksesuarları/Halı aksesuarı
O Emiş ağzı (havuz temizliği)
P Fırça aksesuar (havuz temizliği)
Q Boşaltma hortumlu kol
R Filtre (sivi emici)
S Yuvarlak ağız (toz/sıvılar için)

ÖNGÖRÜLEN KULLANIM

• Makina, profesyonel olmayan bir kullanım için tasarlanmıştır.
• Çihaz, havuz diblerinin temizliğinde kullanılabilir.
• Havuz dibinde biriken yosun, yaprak, saç vb. gibi materyalleri yerlerinden söküp toplayabilir.
• Sıvı emici ve kuru emici olarak kullanılabilir.

GENEL UYARILAR

• Ambalaj içindekiler, hareketlerinin bilincinde olmayan çocuklar ve diğer kişiler veya hayvanlar açısından tehlike oluşturabilirler (örn. plastik torba). Erişemeyecekleri bir yere koyunuz.
• Bu el kitapçığında belirtilenden aksine kullanımlar tehlike arz edebileceği için, bunlardan uzak durulmalıdır.
• Gövdeyi boşaltmadan önce, makinayı kapatınız ve fışı prizden çekiniz.
  Her kullanım öncesi makinayı kontrol ediniz.
• Emme ağzını, makina çalışırken göz, ağız ve kulak gibi vücudunuzun hassas organlarına yakın tutmaktan kaçınız.
• Çocukları, yetişkinlerin kontrolü dışında elektrikli aletlerle oynarken yalnız bırakmayınız.

• Kullanım öncesi, makina her bir parçasına doğru bir şekilde monte edilmelidir.

• Prizin makinanın fişine uygun olduğundan emin olunuz.

• Elektrik kablosunun fişini asla ıslak elle tutmayınız.
• Motor kısmı üzerinde belirtilen gerilim değerinin, makinanın bağlanacağı enerji kaynağının gerilim değerine uygun olduğundan emin olunuz.
• Çalışır vaziyetteki makinayı, muhafazası bir şekilde bırakmayınız.
• Makina üzerinde herhangi bir müdahalele bulunmadan önce veya makinayı muhafazası bir şekilde veya hareketlerinin bilincinde olmayan çocuk veya diğer kişilerin erişebileceği bir yerde bıraktığınız zaman, fışı her zaman prizden çekiniz.
• Elektrik kablosunu kullanarak, makinayı asla çekmeyiniz veya kaldırmayınız.
• Makinayı temizlemek için, suyun içine daldırmayınız veya su fişkırtarak yıkamayınız.
• Nemli ortamlarda (örn.banyo), makina sa-dece diferansiyel düğme ile donatılmış bir prize bağlanmalıdır. Olası şüpheleriniz için, bir elektrikçiye danışınız.
• Makinanın kablosu, fışı veya parçalarının zarar görmüş olup olmadığını dikkatli bir şekilde kontrol ediniz. Böyle bir durum varsa, makinayı kesinlikle kullanmayınız. Fakat onarımı için Yetkili Servise başvurunuz.

Kablo, fiş ya da makine parçalarının zarar görmediğini dikkatle kontrol edin, eğer bir hasar tespit ederseniz makineyi kesinlikle kullanmayın ve tamir için bir Yetkili Servise başvurun.
- Uzatma kablolarının kullanılacağı zaman, olası su sıçramalarından korunmuş ve kuru zeminler üzerinde ekleme yapıldığından emin olunuz.
- Yürülükte olan normlara uygun olmayan uzatma hortumları, bağlantı elemanları ve adaptörler kullanılmamalıdır.
- Makinanın devrilmesi durumunda, makinanın kapatılmadan önce tekrar kaldırılması tavsiye edilir.
- Zararlı çözücü maddeler ve deterjanlar kullanmayınız.
- Makina her zaman düz zeminler üzerine koyulmalıdır.
- Makinayı sadece düz zeminlerde çekiniz.
- Makinayı konteynirdan, lavabodan, su deposundan v.b. su çekmek için kullanmayınız.
- Yanıcı, patlayıcı, zehirli veya sağlık için tehlikeli maddeleri çekmeyiniz.
- Makinenin ters dönmesi durumunda makineyi kapatmadan önce kaldırıp düzeltin. Sıvıları çekerken gövde dolduğu zaman emiş açıklığı bir şamandıra tarafından kapatılır ve emme işlemi durdurulur. Makineyi kapatın, fişi çekin ve gövdeyi boşaltın. Düzenli olarak şamandıranın (su seviyesi sınırlandırma aygıtı) temizliğini ve hasarsız olduğunu kontrol edin.
- Dışarıya sıvı veya köpük çıkarma halinde, makinayı derhal kapatınız.
- Öngörülen kullanıma uygun fi İtreleri monte etmeden asla çalıştırmayınız.
- Tozemici ve sıvı emici fonksiyon için, gövde (I) üzerine tıpayı (F) her zaman monte ediniz.
- Bakım ve onarım işleri, her zaman konusunda uzman bir personel tarafından gerçekleştirilmeli- dir; bozulan parçaların yerine sadece orijinal yedek

parçaları takılmalıdır.

- Üretici fi rma, makinanın bilinçsiz bir şekilde kullanılması durumunda ve verilen talimatların tam olarak yerine getirilmemesinden doğacak insanlar, hayvanlar veya nesnelere gelecek zararlardan sorumlu tutulamaz.

HAVUZ TEMİZLEYİCİSİNİN KULLANIMINA İLİŞKİN UYARILAR

• Çihaz, havuz, göl, ve/veya suni göller, ne de küvet, lavabo vb. boşaltılmasında kullanılmamalıdır.
• ⚠(O) emiş ağzını veya (N+P) aksesuarını her zaman (M) uzatma hortumlarına monte ediniz.
• Çihazı yerleştiriken havuz kenarından 2 m emniyet mesafesini koruyunuz.
• Makinayı suyun içinde insanlar varken kullanmayınız.
• Yağmur yağarken makina ile çalışmaktan kaçınız.
• Havuz ve suni göletler malzeme açısından ulusal ve uluslararası düzenleme ve yönetmeliklere uygun olarak inşa edilmiş olmalıdır.
• Makina, sabit ve güvenli bir şekilde yatay bir zemin üzerine koyulmalıdır.
• Makinayı, kullanım sırasında, esnek hortumundan çekerek sürüklemeyiniz.
• Çalışır durumda iken, makinayı asla gözden kaybetmeyiniz.

ÇALIŞTIRILMASI

(-) AUTOMATIC:

otomatik konumda çalışma

(0) OFF: makina kapalı

konumda

(=) MANUAL:

sürekli çalışma konumu

(toz emici(elektrik süpürgesi)/

sıvı emici fonksiyonları için

- Düğmenin (0) OFF konumunda ve makinanın uygun bir akım prizine bağlı olduğundan emin olunuz.

- Makinayı havuz kenarından 2 m. uzaklıkta tutarak, havuz yakınına koyunuz.

- Makina, sabit ve güvenli bir şekilde yatay bir zemin üzerine koyulmalıdır.

- Sabitleme şartlarının optimum olmadığı durumlarda cihazı, tekerleksiz kullanmak mümkündür.

- Boşaltma hortumunu (C) önceden çekilmiş pis su ile dolu gövdenin sonradan boşaltılacağı yöne koyunuz.

- Suyun akmasına izin vermek için boşaltma munun (C) aşağı doğru yöneltilmiş olduğunu kontrol ediniz. Makinayı ve elektrik kablosunu yıkamayınız.

- Öngörülen kullanıma uygun filtreleri yerleştiriniz.

- Gereksinimlere göre, ucunda (O) emiş ağzı veya (N+P) aksesuarı bulunan (M) uzatma hortumlarını havuzun dibine ulaşacak şekilde suya daldırınız.

- Makinayı açmak için düğmeyi (B), (-) AUTOMATIC konum üzerine getiriniz.

- Makina, operatörün istediği pozisyona ulaşma olanak sağlamak için, yaklaşık 10 sn. sonra açılır.

- Makina, yaklaşık 50 sn. çalışıktan sonra, boşaltımına olanak sağlamak için 20 saniyeliğine otomatik olarak kapanır.

- Makina, boşaltım devrini tamamladıktan sonra, oto-matik olarak yeniden çalışmaya başlar.

- Emiş safhasında, su deposu 50 sn. den önce boşalır ve başlığın iç kısmında yer alan şamandırta, emme fonksiyonunu yarıda keser. Makinayı çalışma devrini tamamlaması için bırakınız.

- Kullanılan (O), (N+P) aksesuarı ile, havuzun dibinde birikmiş olan kirlerin emilmesi için havuzun dibine ulaşınız (fig. 01).

- Emilen pislikler, boşaltma hortumunun (C) sonunda bulunan filtre (D) tarafından toplanır.

- Boşaltma filtresinin (D) suyun düzenli boşalmasını engellemediğinden emin olunuz, aksi taktirde suyu boşaltınız.

- Çalışmayı sonlandırmak için, düğmeyi (0) OFF (kapalı) konumuna getiriniz ve fışı prizden çekiniz.

- Makinayı yerine koymadan önce, olası su artıklarını gövdeden boşaltınız ve aksesuarları çıkartınız.

min 2 mt max 1,5 mt max 1,2 mt

- Su, emilip filtre edildikten sonra tekrar havuza doldurulabilir.

a hortu- a

- Havuzdan dışarıya emilen su, uygun bir şekilde boşaltılmalıdır.

sina gövdenin

TOZ EMİCİ/SIVI EMİCİ OLARAK KULLANIMI

• Düğmenin (0) OFF konumunda ve makinanın uygun bir akım prizine bağlı olduğundan emin olunuz.
• Öngörülen kullanıma uygun filtreyi yerleştiriniz.
• Tipayı (F) gövde (I) üzerine monte ediniz.
• Öngörülen kullanıma en uygun olan aksesuarları monte ediniz.
• Makinayı açmak için düğmeyi (B), (=) MANUAL konum üzerine getiriniz.
• Makina, (=) MANUAL konumda olan düğme ile açma/kapama aralığı olmaksızın çalışır.

Tüm aparatlarımız özenli denemelerden geçirilirler ve yürürlükteki kanunlara uygun olarak fabrikasyon hatalarına karşı (minimum 12 ay) garanti edilirler. Garanti satın alma tarihinden itibaren başlar. Ekipmanın ya da aksamlarının garanti kapsamında onarılması durumunda lütfen satın alma makbuzunu da getirin. Garanti süresi boyunca, kullanıcıının kullanım talimatlarımızıya uyarak makinayı doğru bir şekilde kullanmasına rağmen, malzeme hatalarından dolayı ortaya çıkabilecek her türlü arızayı yetkili servisimiz tamir edecektir. Garanti işlemi, kararımızca hatalı görülen parçaları yenisi ile değiştirerek veya tamir ederek gerçekleşir. Yenisi ile değiştirilen parçalar bize aittir. Onarım işlemi veya hatalı parçaların yerine yenisinin takılması, makinanın garanti süresini uzatmaz; yeni takılan parçalar için makinanın garanti süresi geçerlidir. Firmamız, makinanın yanlış kullanımından veya bakımından kaynaklanan makinaya veya parçalarına gelen zarar veya ziyanlardan sorumlu değildir. Aynı durum, kullanım talimatlarımızda yer alan kuralları göz ardı etmek veya tarafımızca imal edilmemiş parça veya aksesuarların kullanımı için de geçerlidir. Tarafımızca yetkilendirilmemiş bir personel tarafından yapılan herhangi bir müdahale, tüm garanti haklarını ortadan kaldırır. Garanti, yıpranmasının makinanın kullanımından doğan doğal bir sonuç olduğu tüketim parçalarını kapsamaz.

YETKİLENDİRİLMEMİŞ VEYA ONAYLANMA- MIŞ GARANTİ KAPSAMINDAKİ ŞİKAYETLER- DEN KAYNAKLANAN TÜM ÜCRETLER, BORÇ KAYDEDİLİR.

MAKİNANIN ELDEN ÇIKARILMASI

Elektrikli veya elektronik bir aletin sahibi, yasa gereğince (elektrikli ve elektronik aletlerin elden çıkarılması (atılması) ile ilgili 27 ocak 2003 tarihli

UE 2002/96/CE yönergesine ve böyle bir yönerge ile yürürlüğe konmuş UE (AB) üyesi Devletlerin ulusal yasalarına göre) bu ürünü veya elektrikli/elektronik aksesuarlarını ev çöpü ile birlikte atmamalıdır. Ürünü, öngörülen özel yetkili toplama noktalarına teslim etmelidir.

Ses basınç seviyesi Lpa 74 db (A)

CE UYGUNLUK BELGESİ

Makinanın kendi sorumluluğu altında olduğunu beyan eder:

ÜRÜN: HAVUZ TEMİZLEYİCİŞİ, SIVI EMİCİ ELEKTRİK SÜPÜRGESİ VE TOZ EMİCİ ELEKTRİK SÜPÜRGESİ

MODEL: SWIMMY

98/37/EC, 2006/42/EC, 2006/95/EC, 2004/108/EC sayılı yönetmeliklere ve bunların sayılı sonraki değişikliklerine ve standartlarına uygundur sayılı yönetmeliklere ve bunların EN 60335-1, EN 60335-2-2, EN 60335-2-69, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3.

Teknik fasikül Lavorwash via J.F.Kennedy, 12 – 46020 Pegognaga (MN) – Italy

Pegognaga 29/09/2009
