| Ürün Tipi | Süpürge / Zemin Temizleyici |
| Marka | Kärcher |
| Model | B 40 W Bp Dose |
| Nominal Gerilim | 24 V |
| Önerilen Batarya Kapasitesi | 70 Ah, 80 Ah veya 105 Ah (5s) |
| Temiz Su Tankı | 40 L |
| Kirli Su Tankı | 40 L |
| Maksimum Su Sıcaklığı | 50 °C |
| Maksimum Su Basıncı | 5 bar (0,5 MPa) |
| Boş Ağırlık (105 Ah bataryalarla) | 164 kg |
| Toplam Çalışma Ağırlığı | 204 kg |
| Teorik Temizlenebilir Alan | 2200 m²/saate kadar |
| Maksimum Çalışma Alanı Eğimi | %2 |
| Yürütme Motoru (B 40 W) | 130 W |
| Emiş Motoru | 500 W |
| Fırça Motoru | 600 W |
| Fırça Hızı (BR varyantı) | 600 - 1200 dev/dak |
| Fırça Hızı (BD varyantı) | 180 dev/dak |
| Çalışma Genişliği | 430 ila 550 mm (başlığa bağlı) |
| Ses Basıncı Seviyesi LpA | 68 dB(A) |
| Ses Gücü Seviyesi LWA + Belirsizlik | 85 dB(A) |
| Besleme | 24 V Bataryalar (2 x 12 V) |
| Destekli Sürüş | Evet (B 40 W modeli) |
| Dozaj Sistemi | Entegre Doz |
Sık sorulan sorular - B 40 W Bp Dose Kärcher
Kullanıcıların soruları hakkında B 40 W Bp Dose Kärcher
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Süpürge PDF formatında ücretsiz! Kılavuzunuzu bulun B 40 W Bp Dose - Kärcher ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. B 40 W Bp Dose markasının Kärcher.

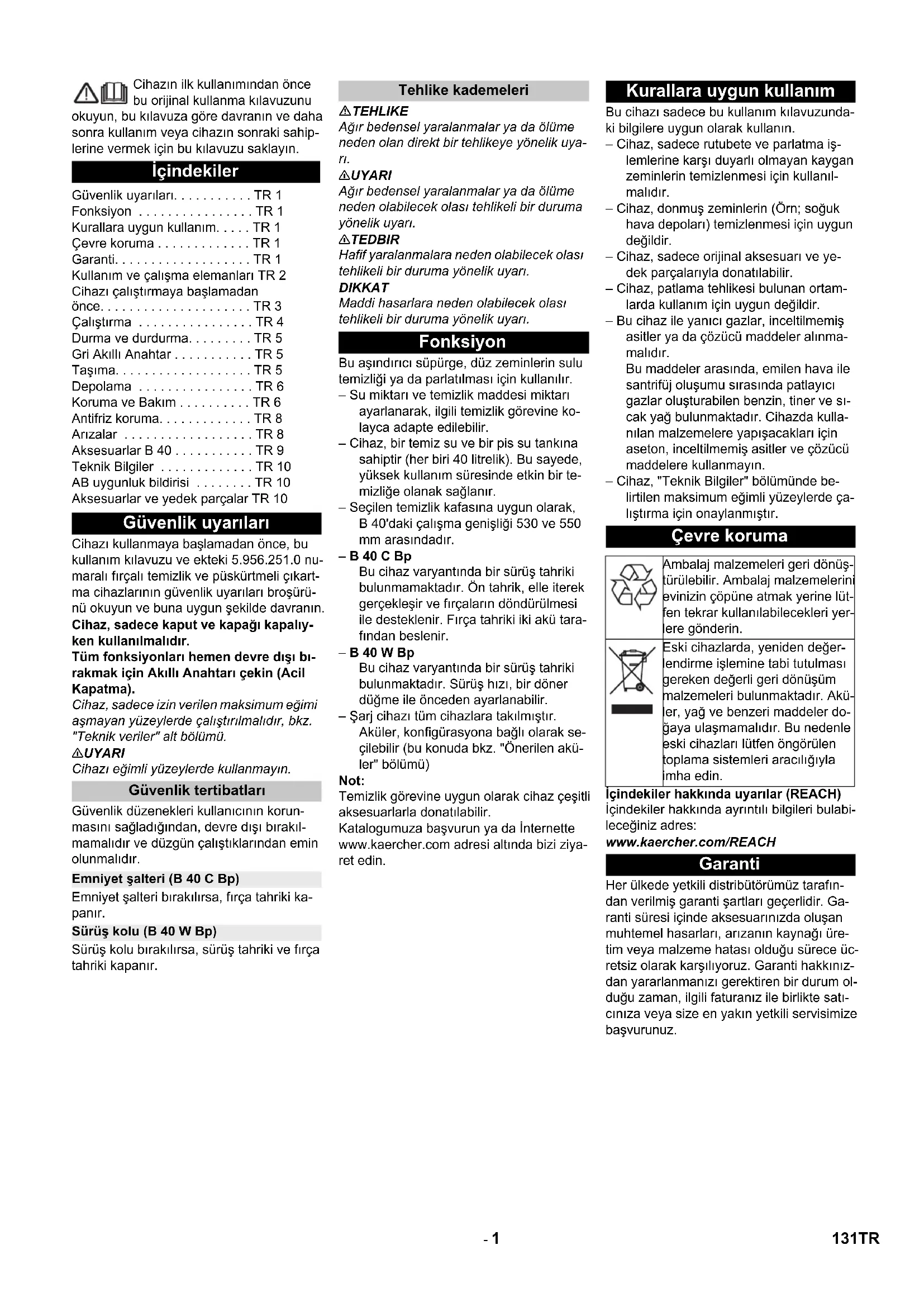

KULLANIM KILAVUZU B 40 W Bp Dose Kärcher
Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.
İçindekiler
Güvenlik uyarıları....TR 1
Fonksiyon ..... TR 1
Kurallara uygun kullanım. . . . . TR 1
Çevre koruma ..... TR 1
Garanti....TR 1
Kullanım ve çalışma elemanları TR 2
Cihazı çalıştırmaya başlamadan
önce....TR 3
Çalıştırma ..... TR 4
Durma ve durdurma. . . . . . . TR 5
Gri Akıllı Anahtar ..... TR 5
Taşıma. TR 5
Depolama TR 6
Koruma ve Bakım ..... TR 6
Antifriz koruma. . . . . . . . . . . . TR 8
Arızalar ..... TR 8
Aksesuarlar B 40 ..... TR 9
Teknik Bilgiler ..... TR 10
AB uygunluk bildirisi ..... TR 10
Aksesuarlar ve yedek parçalar TR 10
Güvenlik uyarıları
Cihazı kullanmaya başlamadan önce, bu kullanım kılavuzu ve ekteki 5.956.251.0 numaralı fırçalı temizlik ve püskürtmeli çıkartma cihazlarının güvenlik uyarıları broşürü-nü okuyun ve buna uygun şekilde davranın. Cihaz, sadece kaput ve kapağı kapalıy-ken kullanılmalıdır.
Tüm fonksiyonları hemen devre dışı bırakmak için Akıllı Anahtarı çekin (Acil Kapatma).
Cihaz, sadece izin verilen maksimum eğimi aşmayan yüzeylerde çalıştırılmalıdır, bkz.
"Teknik veriler" alt bölümü.
⚠UYARI
Cihazı eğimli yüzeylerde kullanmayın.
Güvenlik tertibatları
Güvenlik düzenekleri kullanıcıının korunmasını sağladığından, devre dışı bırakılmamalıdır ve düzgün çalıştıklarından emin olunmalıdır.
Emniyet şalteri (B 40 C Bp)
Emniyet şalteri bırakılırsa, fırça tahriki kapanır.
Sürüş kolu (B 40 W Bp)
Sürüş kolu bırakılırsa, sürüş tahriki ve fırça tahriki kapanır.
Tehlike kademeleri
ATEHLIKE
Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uya- rı.
⚠UYARI
Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
TEDBIR
Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
DIKKAT
Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
Fonksiyon
Bu aşındırıcı süpürge, düz zeminlerin sulu temizliği ya da parlatılması için kullanılır.
– Su miktarı ve temizlik maddesi miktarı ayarlanarak, ilgili temizlik görevine kolayca adapte edilebilir.
– Cihaz, bir temiz su ve bir pis su tankına sahiptir (her biri 40 litrelik). Bu sayede, yüksek kullanım süresinde etkin bir temizliğe olanak sağlanır.
– Seçilen temizlik kafasına uygun olarak, B 40'daki çalışma genişliği 530 ve 550 mm arasındadır.
- B 40 C Bp
Bu cihaz varyantında bir sürüş tahriki bulunmamaktadır. Ön tahrik, elle iterek gerçekleşir ve fırçaların döndürülmesi ile desteklenir. Fırça tahriki iki akü tara-fından beslenir.
- B 40 W Bp
Bu cihaz varyantında bir sürüş tahriki bulunmaktadır. Sürüş hızı, bir döner düğme ile önceden ayarlanabilir.
– Şarj cihazı tüm cihazlara takılmıştır.
Aküler, konfigürasyona bağlı olarak seçilebilir (bu konuda bkz. "Önerilen aküler" bölümü)
Not:
Temizlik görevine uygun olarak cihaz çeşitli aksesuarlarla donatılabilir.
Katalogumuza başvurun ya da İnternette www.kaercher.com adresi altında bizi ziyaret edin.
Kurallara uygun kullanım
Bu cihazı sadece bu kullanım kılavuzundaki bilgilere uygun olarak kullanın.
– Cihaz, sadece rutubete ve parlatma işlemlerine karşı duyarlı olmayan kaygan zeminlerin temizlenmesi için kullanılmalıdır.
– Cihaz, donmuş zeminlerin (Örn; soğuk hava depoları) temizlenmesi için uygun değildir.
– Cihaz, sadece orijinal aksesuarı ve yedek parçalarıyla donatılabilir.
– Cihaz, patlama tehlikesi bulunan ortamlarda kullanım için uygun değildir.
- Bu cihaz ile yanıcı gazlar, inceltilmemiş asitler ya da çözücü maddeler alınma-malıdır.
Bu maddeler arasında, emilen hava ile santrifüj oluşumu sırasında patlayıcı gazlar oluşturabilen benzin, tiner ve sıcak yağ bulunmaktadır. Cihazda kullanılan malzemelere yapışacakları için aseton, inceltilmemiş asitler ve çözümü maddelere kullanmayın.
– Cihaz, "Teknik Bilgiler" bölümünde belirtilen maksimum eğimli yüzeylerde ça- lijstirma için onaylanmıştır.
Çevre koruma
Ambalaj malzemeleri geri dönüş- türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lüt- fen tekrar kullanılabilecekleri yer- lere gönderin.
Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.
İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:
Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.
Kullanım ve çalışma elemanları
1 Emme kolunu indirme kolu
2 Pis su deposunun kapağı
3 Homebase tutucu rayı
4 Toz süzgeci
5 Yıkama sisteminin pis su tankı (opsiyon)
6 Yıkama sisteminin esnek kapağı (opsiyon)
7 Pis su tankının kilidi
8 Şamandıra
9 itme yayı
10 Kaba kir süzgeci
11 Pis su deposu
12 Temiz su deposunun dolum ağızı
13 Temizlik maddesi emme hortumu (sadece DOSE varyanti)
14 Temizlik maddesi şişesi (sadece DOSE varyantı)
15 Filtreyle birlikte temiz su tankının kapa-
ğı
16 Temizlik maddesi şişesinin tutucusu
17 Temiz su deposu
18 Deponun kilidi
Ek olarak sac ve civatayla emniyete alınmıştır.
19 Temizlik kafası (sembolik şekil) *
20 Fırça merdanesi (BR varyantı), disk fırça (BD varyantı)*
21 Kaba kir deposu (sadece BR)
22 Akü kutup sigortası
23 Akü *
24 Temiz su doluluk seviyesi göstergesi
25 Temizleme kafasını kaldırma/indirme pedali
26 Emme kolunu eğmek için döner tutamak
27 Emme kolunu sabitlemek için kanatlı somunlar
28 Emme hortumu
29 Emme kolu *
30 Şarj cihazının bağlantı kablosu
31 Temiz su tankının doldurma otomatiği (opsiyon)
32 Su miktarı ayar kafası
33 Sürüş kolu (B 40 W Bp)
Emniyet şalteri (B 40 C Bp)
34 Kumanda paneli
35 "Homebase Box" temizlik setini yerleştirme yüzeyi
36 Kablo kancası
37 Dozaj tertibatıyla birlikte pis su boşaltma hortumu
* Teslimat kapsamında bulunmamaktadır
Renk kodu
- Temizlik prosesinin kullanım elemanları sarıdır.
– Bakım ve servis kullanım elemanları açık gridir.
Kumanda paneli
2 Akıllı Anahtar
Sarı - Kullanıcı
Gri - Ustabaşı
3 Ekran
4 Program seçme anahtarı
5 Bilgi düğmesi
Program seçme anahtarı
Cihaz kapalı.
2 Taşıma modu
(sadece B 40 W)
Kullanım yerine sürün.
3 Eco modu
Zemini sulu şekilde temizleme (düşük fırça devriyle) ve pis suyu emdirme (düşük emme gücüyle).
4 Normal mod
Zeminin ıslak şekilde temizlenmesi ve pis suyun emilmesi.
5 Yoğun mod
Zeminin ıslak şekilde temizlenmesi ve temizlik maddesinin etki etmesinin sağlanması.
6 Emdirme modu
Pis suyu emin.
7 Parlatma modu
Zeminin sıvı kullanmadan parlatılması.
Cihazı çalıştırmaya başlamadan önce
Fırçaların takılması
BD varyanti
Cihaz devreye sokulmadan önce disk fırça takılmalıdır (Bkz. “Bakım çalışmaları”).
BR varyanti
Fırçalar takılmıştır.
Akülerin takılması
Aküleri takın (bkz. "Periyodik bakım ve bakım/ Akülerin değiştirilmesi ve bağlanması").
Şarj karakteristik eğrisinin ayarlanması
İlk işletme almadan önce, bir servis sıfırlama işleminden sonra veya başka bir akü ti-pine geçme durumunda şarj karakteristik eğrisi mutlaka ayarlanmalıdır.
→ Gri Akıllı Anahtarı kullanın. → Şarj karakteristik eğrisini ayarlayın (bkz. "Gri Akıllı Anahtar/Şarj karakteristik eğrisinin ayarlanması" bölümü).
Başka üreticilere ait akülerin kullanılması
"Periyodik bakım ve bakım/Önerilen aküler" bölümünde belirtildiği gibi akülerimizin kullanılmasını öneriyoruz.
Not:
Başka akülerin (Örn; diğer üreticiler) kullanılması durumunda, ilgili aküye ait boşal-maya karşı koruma sistemi yeniden ayarlanmalıdır.
Aküyü şarj edin
Not:
Cihaz bir boşalma korumasına sahiptir; bu, izin verilen minimum kapasiteye ulaşılması durumunda fırça motoru ve türbinin kapatılacağı anlamına gelir.
→ Cihazı doğrudan şarj istasyonuna götürün, bu sırada eğimlerden kaçının.
ATEHLIKE
Elektrik çarpması nedeniyle yaralanma tehlikesi. Cihazın tip etiketindeki şebeke gerilimi ve sigorta değerlerine dikkat edin. Şarj cihazını sadece yeterli havalandırma bulunan kuru bölümlerde kullanın!
Şarj işlemi
– Şarj süresi ortalama 10-15 saattir.
– Yerleşik şarj cihazı elektronik ayarlıdır ve önerilen tüm aküler için uygundur, şarj işlemini otomatik olarak sonlandırır.
– Takılmış olan akü, şarj sırasında ekranda gösterilir; aksi taktirde, şarj karakteristik eğrisi seçilmelidir (bkz. "Şarj karakteristik eğrisinin ayarlanması").
– Cihaz, şarj işlemi sırasında kullanılmamalıdır.
İlk şarj bilgileri
İlk şarj işlemi sırasında, kumanda hangi akü tipinin takılmış olduğunu algılayamaz. Ekranda tam şarj görülene kadar aküleri şarj edin.
ATEHLIKE
Patlama tehlikesi!
Bakım gerektirmeyen akülerin şarj edilmesinden önce, depo yukarı döndürülmelidir (bkz. "Akünün takılması ve bağlanma-
sı" bölümü). Bu sayede, şarj işlemi sırasında deponun altında tehlikeli gazların oluşması önlenir.
Su deposu yukarı katlanmışken suyla yapılan her türlü temizlik işlemi yasaktır.
Bakım gerektirmeyen akülerde su depo- su yukarı katlanmaz.
→ Bağlantı kablosundaki elektrik fişini prize takın. Şarj işlemi olarak başlar.
Uyarı: Seçilen akü şarj sırasında gösterilir.
→ Ekranda tam şarj görülene kadar şarj edin.
Bakım uygulanmayan aküler (sulu aküler)
⚠UYARI
Yaralanma tehlikesi!
- Akü boşalmış durumdayken su eklenmesi dışarı asit çıkmasına neden olabilir.
- Akü asidiyle çalışırken koruyucu gözlük takın ve yaralanmaları ve kıyafetlerinizin zarar görmesini önlemek için kurallara uyun.
- Deri ya da kıyafetlere asit sıçraması durumunda hemen bol suyla yıkayın.
DIKKAT
Hasar görme tehlikesi!
- Akülere su eklemek için sadece saf su ya da tuzdan arındırılmış su (EN 50272-T3) kullanın.
- Yabancı katkılar (düzeltme malzemeleri) kullanmayın, aksi takdirde her türlü garanti geçerliliğini kaybeder.
- Aküleri sadece aynı tipte akülerle değiştirin. Aksi taktirde, şarj karakteristik eğrisi müşteri hizmetleri tarafından yeniden ayarlanmalıdır.
Emme kolunun takılması
→ Emme kolunu, kalıp sac süspansiyonun üzerinde duracak şekilde emme kolu süspansiyonuna yerleştirin.
→ Kanatlı somunları sıkın.
→ Emme hortumunu takın.
Indirme
TEHLIKE
Yaralanma tehlikesi. Tüm fonksiyonları hemen devre dışı bırakmak için Akıllı Anahtarı çekin.
→ Aküleri yerleştirin ve bağlayın (Bkz. "İşletime almadan önce").
→ Ambalajın uzun yan tablalarını palete doğru rampa olarak yerleştirin.
→ Rampayı civilerle palete sabitleyin.
→ Kısa tablaları, destekleme amacıyla rampanın altına yerleştirin.
→ Ahşap çitaları tekerleklerde çıkartın.
→ Temizleme kafasını kaldırın, bunun için pedalı aşağı bastırın.
R temizleme kafasında paketi çıkartın.
B 40 C Bp
→ Cihazı, rampa yardımıyla paletten aşağı doğru itin.
B 40 W Bp
→ Akıllı Anahtarı takın.
→ Program seçme anahtarını taşıma moduna getirin.
→ Sürüş koluna basın ve cihazı yavaşça rampadan aşağı doğru hareket ettirin.
→ Akıllı Anahtarı çekin.
Çalıştırma
ATEHLIKE
Yaralanma tehlikesi. Temizlik kafasını kaldırma/indirme pedalına her zaman sadece bir ayağınızla basın. Diğer ayağınız sabit ve güvenli bir şekilde zeminde kalmalıdır. Tehlike durumunda emniyet şalterini/sürüş kolunu bırakın.
Motor desteğiyle sürüş (sadece B 40 W Bp)
DIKKAT
Hasar görme tehlikesi. Geri hareket için, emme kolu kaldırılmalıdır.
Not:
Cihaz, temizleme kafası sağdan dışarı taşacak şekilde üretilmiştir. Bu, genel görüş sağlayan, kenarlara yakın bir çalışmaya olanak sağlar.
→ Akıllı Anahtarı takın.
→ Hızı, sürüş hızı döner düğmesinden ayarlayın.
→ Program seçme anahtarını taşıma moduna getirin.
→ Cihazı sürün.
İleri:
Sürüş kolunu öne doğru bastırın. Geri:
Sürüş kolunu geriye doğru bastırın.
Not:
Cihaz, ancak sürüş kolu 15° hareket ettirilince hareket der.
→ Cihazın durdurulması: Sürüş kolunu bırakın.
İşletme malzemelerinin doldurulması
Temiz su
→ Temiz su tankının kapağını açın.
→ Dolum ağzının alt kenarına kadar temiz su (maksimum 50 °C) doldurun.
→ Temiz su tankının kapağını kapatın.
Temiz su tankının doldurma otomatiği ile (opsiyon)
→ Hortumu doldurma otomatiğine bağlayın ve su beslemesini (maksimum 50 °C, maks. 5 bar) açın.
→ Cihazı denetleyin, tank doluyken dol-durma otomatiği su beslemesini keser.
→ Su beslemesini kapatın ve hortumu tekrar cihazdan ayırın.
Temizlik maddesi
⚠UYARI
Hasar görme tehlikesi. Sadece tavsiye edilen temizlik maddelerini kullanın. Diğer temizlik maddeleri için, artan çalışma güvenliği ve kaza tehlikesi riskini işletmeci kendisi üstlenir.
Sadece çözücü maddeler, tuz ve hidroflüorik asit çözeltisi içermeyen temizlik maddeleri kullanın.
Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.
Not:
Aşırı köpüklenen temizlik maddeleri kullan- mayın.
| Kullanım Temizlik | maddesi |
| Suya dayanıklı zeminlerdeki genel temizlik | RM 746RM 780 |
| Parlak üst yüzeylerdeki (Örn; granit) genel temizlik | RM 755 es |
| Sanayi işletmelerindeki zeminlerde genel ve ana temizlik | RM 69 ASF |
| Küçük fayanslı zeminlerde genel ve ana temizlik | RM 753 |
| Sağlık sektöründe genel fayans temizliği | RM 751 |
| Sağlık sektöründe temizlik ve dezenfeksiyon | RM 732 |
| Alkaliye karşı dayanıklı her türlü zeminde (Örn; PVC) katman ayırma | RM 752 |
| Muşambalı zeminlerde katman ayırma | RM 754 |
Dozaj tertibatlı varyant (DOSE, opsiyon)
Temizleme kafasına giden temiz sudah te-mizlik maddesinin dozajı bir dozaj tertibatı ile ayarlanır.
Not:
Dozaj tertibatı ile maksimum % 3 oranında temizlik maddesi dozajı verilebilir. Daha yüksek bir dozajda, temizlik maddesi temiz su deposuna verilmelidir.
→ Temizlik maddeli şişeyi tutucuya koyun.
→ Tüpün kapağını çıkartın.
→ Dozaj tertibatının emme hortumunu tüpe sokun.
Not:
Temiz su tankı boşken, temizlik maddesinin dozaj işlemi durdurulur. Temizleme kafası, sıvı beslemesi olmadan çalışmaya devam eder.
Dozaj tertibatsız varyantlar
→ Temizlik maddesini temiz su tankına ekleyin.
Su miktarının ayarlanması
→ Su miktarını, zemin kaplamasının kirlilik derecesine uygun olarak ayar kafasından ayarlayın.
Not:
İlk temizlik denemelerini az miktarda suyla yapın. Su miktarını, istenen temizleme sonucu elde edilene kadar kademe kademe artırın.
Dozaj tertibatının temizlik maddesi pompası ancak belirli bir asgari su miktarından sonra çalışır.
Emme kolunun ayarlanması
Eğik konum
Fayanslı kaplamalarda emici sonuçlarının iyileştirilmesi için, emme kolu maksimum 5° eğik konuma getirilebilir.
→ Kanatlı civatayı gevşetin.
→ Emme kolunu döndürün.
→ Kelebek vidaları sıkın.
Eğim
Emici sonucunun yetersiz olması durumunda, düz emme kolunun eğimi değiştirilebilir.
→ Emme kolunu eğmek için döner tutamağın ayarını değiştirin.
Parametrelerin ayarlanması
Sari Akıllı Anahtarla
Cihazda, çeşitli temizlik programları için parametreler önceden ayarlanmıştır.
Sarı Akıllı Anahtarın yetkilendirilmesine bağlı olarak münferit parametreler değiştirilebilir.
Parametrelerin sürekli olarak değiştirilmesi gerekirse, ayarlama için gri Akıllı Anahtar kullanılmalıdır. Ayarlama işlemi, "Gri Akıllı Anahtar" alt bölümünde açıklanmıştır.
Not:
Parametre ayarlama için kullanılan ekran metinlerinin neredeyse tümü kendinden açıklamalıdır. Tek istisna, FACT parametresidir:
– Fine Clean: İnce taşlar üzerindeki gri toz bulutunun temizlenmesi için düşük fırça devri.
- Whisper Clean: Azaltılmış ses seviyesiyle alt zemin temizliği için orta fırça devri.
– Power Clean: Parlatma, kristalize etme ve süpürme için yüksek fırça devri.
→ Program seçim anahtarını istediğiniz temizleme programına getirin.
→ İstediğiniz parametre gösterilene kadar Bilgi butonuna basın.
→ Bilgi düğmesine basın – ayarlanan değer yanıp söner.
→ Bilgi butonunu döndürerek istediğiniz değeri ayarlayın.
→ Değiştirilen ayarı bilgi düğmesine basarak onaylayın ya da ayarlanan değer 10 saniye sonra otomatik olarak kaydedilene kadar bekleyin.
Temizleme
DIKKAT
Zemin kaplamasını için zarar görme tehlikesi. Cihazı noktada çalıştırmayın.
→ Program seçim anahtarını istediğiniz temizleme programına getirin.
Temizlik kafasını indirme
→ Temizlik kafasını indirme pedalını biraz aşağıya bastırın, daha sonra sola doğru hareket ettirin. Bu sayede pedalın kilidi açılır. Pedalı yavaşça yukarı doğru bırakın.
Temizleme kafası indirilir.
Not:
Makinen durdurulması ve aşırı yük durumunda fırça motoru hareketsiz kalır.
Emme kolunun indirilmesi
→ Kolu dışarı çekin ve aşağı doğru bastırın; emme kolu indirilir.
Not:
Fayanslı kaplamaların temizlenmesi için, düz konumdaki emme kolunu ek yerlerine dik açıda temizlenmeyecek şekilde ayarlayın.
Emme sonuçlarını iyileştirmek için, emme kolunun eğik konumu ve eğimi ayarlanabilir (Bkz. "Emme kolunun ayarlanması").
Pis su tankı dolduğunda, şamandıra, cihazın emiş ağzını otomatik olarak kapatır ve emmeyi sağlayan türbin yüksek devir sayısı ile çalışmaya başlar. Bu durumda, süpürmeyi kapatın ve pis su tankını boşaltmak için hareket edin.
Ön tahrik hızının ayarlanması (sadece BD temizlik kafası)
→ Hızın azaltılması: Düğmeyi "-" yönünde döndürün.
→ Hızın artırılması: Düğmeyi "+" yönünde döndürün.
Durma ve durdurma
→ Su miktarını ayarlamak için ayar kafası-
ni kapatın.
→ Sürüş kolunu/emniyet şalterini bırakın.
→ Program seçim anahtarını vakum konumuna getirin.
→ Temizlik kafasını kaldırın.
→ Kısa süreli ileri doğru sürün ve kalan su miktarını emin.
→ Emme kolunu kaldırın.
Emme türbini, emme kolu ve emme hortumundan kalan suyu emmek için 10 saniye daha çalışmaya devam eder.
→ Akıllı Anahtarı çekin.
→ Gerekirse aküyü şarj edin.
Pis suyun boşaltılması
⚠UYARI
Yerel atık su işleme talimatlarına uyun.
→ Tahliye hortumunu tutucudan alın ve uygun bir toplama tertibatı kullanarak indirin.
Dozaj tertibatını içeri doğru bastırın ya da bütün.
→ Dozaj tertibatının kapağını açın.
→ Pis suyu boşaltın - basarak ya da büke- rek su miktarını ayarlayın.
→ Pis su tankını temiz suyla yıkayın veya pis su tankını yıkama sistemini (opsiyon) temizleyin.
Temiz suyun boşaltılması
→ Hızlı boşaltmak için kapağı tamamen çıkartın.
→ Temiz su tankını yıkamak için, kapağı tamamen çıkartın ve temiz su filtresini dışarı alın.
Gri Akıllı Anahtar
→ Akıllı Anahtarı takın.
→ Bilgi butonunu döndürerek istediğiniz fonksiyonu seçin.
Münferit fonksiyonlar aşağıda açıklanmıştır.
Anahtar menüsü >>
Bu menü ögesinde, sarı Akıllı Anahtar yetkileri onaylanır.
→ "Anahtar menüsü >>" gösterilirken Bilgi butonuna basın.
Gri Akıllı Anahtarı çekin ve programlanacak sarı Akıllı Anahtarı takın.
→ Bilgi butonunu döndürerek, değiştirilecek menü öğesini seçin.
→ Bilgi düğmesine basın.
→ Bilgi butonunu döndürerek, menü öğesinin ayarını seçin.
→ Menü öğesine basarak ayarı onaylayın.
→ Bilgi butonunu döndürerek, değiştirilecek sonraki menü öğesini seçin.
Yetkileri kaydetmek için, Bilgi butonunu döndürerek "Ayarları kaydet" menüsünü çağırın ve Bilgi butonuna basın.
→ Menüden çıkmak için, Bilgi butonunu döndürerek "Menüden çık" seçeneğini çağırın ve Bilgi butonuna basın.
Cleaning App >>
Bir gri Akıllı Anahtarla ayarlanan parametreler, başka bir değişiklik seçilene kadar korunur.
→ Program seçim anahtarını istediğiniz temizleme programına getirin.
→ „Cleaning App >>“ gösterilene kadar Bilgi butonuna basın.
→ Bilgi butonuna basın - ayarlanan bilen ilk parametre gösterilir.
→ Bilgi düğmesine basın – ayarlanan değer yanıp söner.
→ Bilgi butonunu döndürerek istediğiniz değeri ayarlayın.
→ Değiştirilen ayarı bilgi düğmesine basarak onaylayın ya da ayarlanan değer 10 saniye sonra otomatik olarak kaydedilene kadar bekleyin.
→ Bilgi butonunu döndürerek sonraki parametreyi seçin.
→ İstenen tüm parametreler değiştirildikten sonra, "Menüden çık" gösterilene kadar Bilgi butonunu döndürün.
→ Bilgi butonuna basın - Menüden çıkılır.
Dili ayarlama
→ Bilgi düğmesine basın – ayarlanan değer yanıp söner.
→ Bilgi butonunu döndürerek istediğiniz dili ayarlayın.
→ Değiştirilen ayarı bilgi düğmesine basarak onaylayın ya da ayarlanan değer 10 saniye sonra otomatik olarak kaydedilene kadar bekleyin.
Fırçanın çalışmaya devam etmesi
Fırçaların çalışmaya devam etme süresini ayarlayın.
→ Ayar, "Dili ayarla" seçeneğindeki gibidir.
Şarj karakteristik eğrisinin ayarlanması
→ Akü menüsü fonksiyonu gösterilene kadar Bilgi butonuna basın.
→ Bilgi butonuna basın - Seçilen aküye uygun şarj karakteristik eğrisini seçin. Uyarı: Şarj karakteristik eğrisinin ayarlanması işlemi sadece Kärcher müşteri hizmetleriyle görüştükten sonra gerçekleşmelidir. Özellikle akü menüde belirtilmemisse.
→ Değiştirilen ayarı bilgi düğmesine basarak onaylayın ya da ayarlanan değer 10 saniye sonra otomatik olarak kaydedilene kadar bekleyin.
LOAD DEFAULT
Temel ayar yeniden oluşturulur.
Taşıma
TEHLIKE
Yaralanma tehlikesi! Cihaz, sadece maksimum değere kadar (bkz. "Teknik bilgiler") eğimlerde yükleme ve boşlatma işlemleri için kullanılmalıdır. Aracı yavaş sürün. △TEDBIR
Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.
→ Fırçaların zarar görmesini önlemek için temizlik kafasını kaldırın.
→ Fırçanın zarar görmesini önlemek için, fırçayı dışarı alın.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.
Depolama
TEDBIR
Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.
Koruma ve Bakım
ATEHLIKE
Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce Akıllı Anahtarı çıkartın ve şarj cihazının elektrik fisini çekin.
→ Pis su ve kalan temiz suyu boşaltın ve imha edin.
Bakım planı
Bakım aralıkları
Önerilen temizlik çalışmaları, belirli temizlik aralıklarından sonra ekranda gösterilir.
→ İlgili gösterge ekrana gelirse, bakım çalışmasını yapın.
→ Bilgi butonuna basın, gösterge sıfırlanır. Belirtilen zaman aralıklarından sonra gösterge tekrar ekrana gelir.
| Elektronik gösterge Gösterge, tümü | |
| Emme kolunun temizlenmesi | 20 saat |
| Toz süzgecinin temizlenmesi | 20 saat |
| Su filtresinin temizlenmesi | 50 saat |
| Emme dudaklarının kontrol edilmesi | 100 saat |
| Fırçaların kontrol edilmesi | 100 saat |
| Servis sıfırlama 200 saat | |
Uyarı: Bir servis sıfırlama işlemi tüm bakım aralıklarını da sıfırlar.
Her kullanımdan sonra
DIKKAT
Hasar görme tehlikesi. Cihaza su püskürtmeyin ve agresif temizlik maddeleri kullanmayın.
→ Pis suyu boşaltın.
→ Pis su tankını temiz suyla yıkayın veya pis su tankını yıkama sistemini (opsiyon) temizleyin.
→ Pis su tankındaki kaba kir süzgecini çıkartın ve temizleyin.
→ Cihazın dışını, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.
→ Toz süzgecini kontrol edin, ihtiyaç anında temizleyin.
→ Sadece BR varyanti: Kaba kir deposunu dışarı çıkartın ve boşaltın.
→ Sadece BR varyantı: Su dağıtma oluşunu temizleyin (Bkz. "Bakım çalışmaları" bölümü).
Emme dudakları ve sıyırıcı dudaklarını temizleyin, aşınma kontrolü yapın ve ih- tiyaç anında değiştirin.
→ Fırçalara aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin
→ Pis su tankının kapağını içeri bastırın ve kurutmak için bir aralık kalacak şekilde pis su tankının kapağını kapatın.
Şarj durumu %50'nin altındaysa aküyü tamamen ve kesintisiz olarak şarj edin. Şarj durumu %50'nin üzerindeyse, yalnızca bir sonraki kullanımda tüm çalışma süresi gerekliyse şarj edin.
Her hafta
→ Düzenli kullanım durumunda aküyü haftada en az bir kere tamamen ve ke-sintisiz olarak şarj edin.
Her ay
→ Akü kutuplarında oksitlenme olup olmadığını kontrol edin, gerekirse fırçalayın. Bağlantı kablosunun sıkı oturmasına dikkat edin.
→ Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse contaları değiştirin.
→ Bakım uygulanmayan akülerde hücrelerin asit yoğunluğunu kontrol edin.
→ Fırça tünelini temizleyin (sadece BR varyantı).
→ Cihaz uzun süre kullanılmayacaksa aküyü tamamen şarj edip kaldırın. Ayda en az bir kere aküyü tamamen şarj edin.
Her yıl
→ Müşteri hizmetlerinin öngörülen kontrol çalışmalarını yapmasını sağlayın.
Bakım çalışmaları
Yıkama sisteminin pis su tankı (opsiyon)
→ Pis suyu boşaltın, bkz. "Pis suyun boşaltılması" alt bölümü.
→ Pis su tankının kapağını açın.
→ Esnek kapağı yıkama sisteminden çekin.
→ Su hortumunu yıkama sistemine bağlayın.
→ Su beslemesini açın ve pis su tankını yaklaşık 30 saniye boyunca yıkayın. Gerekirse, yıkama işlemini 2 ila 3 kez tekrarlayın.
→ Su beslemesini kapatın ve hortumu tekrar cihazdan ayırın.
→ Esnek kilidi bağlantının üstüne takın. Kurutmak için pis su tankının kapağını hafifçe aralık bırakın.
Emme dudaklarının değiştirilmesi ya da çevrilmesi
2 Emme dudağı
Aşınma işaretine kadar aşınmış olmaları durumunda, emme dudakları değiştirilmeli veya döndürülmelidir.
→ Emme kolunu çıkartın.
→ Yıldız tutamakları sökün.
→ Plastik parçaları çekerek çıkartın.
→ Emme dudaklarını çekerek çıkartın.
→ Yeni veya kullanılmış emme dudaklarını içeri itin.
→ Plastik parçaları yerlerine takın.
→ Yıldız tutamakları vidalayın ve sıkın.
Su dağıtma oluşunun temizlenmesi
Kauçuk çubuğu çekin ve oluşu bir bezle temizleyin. Temizlik işleminden sonra kauçuk çubuğu yerine bastırın.
Fırça merdanelerinin değiştirilmesi
→ Temizlik kafasını kaldırın.
1 Yatak kapağının kilit açma tuşu
2 Fırça
3 Puşbuton
→ Yatak kapağının kilit açma tuşuna basın.
→ Yatak kapağını dışarı çevirin.
→ Fırça merdanelerini dışarı çekin.
Uyarı: Kıl uzunluğu 10 mm'ye ulaşınca fırça merdanelerini değiştirin.
→ Yeni fırça merdanelerini yerleştirin.
→ Yatak kapağını geriye çevirin ve puşbutonu basarak kapatın.
Disk fırçanın değiştirilmesi
→ Temizlik kafasını kaldırın.
→ Fırça değiştirme pedalını, direnç üzerinden dışarı doğru aşağı bastırın.
→ Disk fırçayı yandan temizleme kafası-
nın altında dışarı çekin.
→ Yeni disk fırçayı temizleme kafasının altında tutun, yukarı bastırın ve yerine oturutun.
Temizleme kafasının takılması
→ Manevra tekerlekleri arkaya bakana kadar cihazı yaklaşık 2 m öne itin.
→ Temizlik kafasını indirme pedalını biraz aşağıya bastırın, daha sonra sola doğru hareket ettirin. Bu sayede pedalın kilidi açılır. Pedalı yavaşça yukarı doğru bırakın. Temizleme kafasının kaldırma kolu aşağı gider.
→ Temiz ve pis su deposunu boşaltın.
→ Deponun kilidini açın ve depoyu yukarı çevirin.
1 Yay elemanı
2 Emniyet pimi
3 Klemens kutusunun kapağı
4 Emniyet piminin mandalı
→ Temizleme kafasını ortadan cihazın önüne yerleştirin.
→ Klemens kutusunun kapağını çıkartın.
→ Temizleme kafasının akım besleme kablosunu cihaza bağlayın.
→ Klemens kutusunun kapağını yerine ta- kin.
→ Temizleme kafasındaki hortum bağlan- tısını cihazdaki hortuma bağlayın.
1 Yay elemanı
2 itme yayı
→ İtme kolunu temizlik kafasının yuvasına itin.
→ Yay elemanlarını aşağı itin ve yerine oturtun.
→ Temizleme kafasının kaldırma kolunu, temizleme kafasının üst tarafından yuvaya hizalayın.
→ Emniyet pimini takın ve kilitleyin.
→ Temizleme kafasının ayarlanması: Ayar civatasıyla istediğiniz konuma ayarlayın.
→ Su tankını tümüyle aşağı çevirin, kilitlenmeyi kontrol edin.
Temizleme kafasının sökülmesi
Sökme işlemi montajın ters sırasında ger- çekleşir.
TEDBIR
Temizleme kafası sökülürken makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.
Cihazın arkasına takozlar yerleştirin ve bu şekilde devrilme tehlikesine karşı emniyete alın.
Aküler
Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın:
| Akü, kullanım kılavuzu ve araç kul-lanım kılavuzundaki uyarılara dikkat edin. | |
| Koruyucu gözlük kullanın | |
| Çocukları asit ve akülerden uzak tu-tun. | |
| Patlama tehlikesi | |
| Ateş, kıvılcım, açık ışık ve sigara iç-mek yasaktır. | |
| Yaralanma tehlikesi | |
| İlk yardım | |
| Uyarı notu |
| lmha edilmesi | |
| Aküyü çöp bidonuna atmayın. |
TEHLIKE
Patlama tehlikesi. Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Yaralanma tehlikesi. Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.
Önerilen aküler B 40
| Sipariş No. Tanımlama | ||
| 6.654-141.01) | 105 Ah - bakım ge-rektirmez | 12 V* |
| 6.654-093.02) | 70 Ah - bakım gerek-tirmez | 12 V* |
| 6.654-097.03) | 80 Ah - bakımı kolay | 12 V* |
* Cihaz 2 aküye ihtiyaç duyar
^17 Bağlantı kablosu, Sipariş No. 4.035-449.0 dahil komple set (24 V/105 Ah)
^2) Bağlantı kablosu, Sipariş No. 4.035-447.0 dahil komple set (24 V/70 Ah)
^3) Bağlantı kablosu, Sipariş No. 4.035-450.0 dahil komple set (24 V/80 Ah)
Akünün yerleştirilmesi ve bağlanması
→ Manevra tekerlekleri arkaya bakana kadar cihazı yaklaşık 2 m öne itin.
→ Temizleme kafasını indirin.
→ Temiz ve pis su deposunu boşaltın.
→ Deponun kilidini açın ve depoyu yukarı çevirin.
→ Aküleri temizlik kafasına doğru bağlan- tılı şekilde yuvaya yerleştirin, güvenlik için birlikte verilen ahşap takozları zemi- ne takın.
TEDBIR
Akülerin sökülmesi ve takılması sırasında makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.
→ Birlikte teslim edilen bağlantı kablosunu henüz boş olan (+) ve (-) akü kutuplarına bağlayın.
→ Kutupları birlikte teslim edilen bağlantı kablosuyla bağlayın.
DIKKAT
Kutupların doğru olmasına dikkat edin.
2 akü için montaj çizimi
→ Su tankını tümüyle aşağı çevirin, kilitlenmeyi kontrol edin.
Not:
Cihazı devreye sokmadan önce aküleri şarj edin.
Bu konuda bkz. "Akülerin şarj edilmesi" alt bölümü.
Akülerin sökülmesi
TEDBIR
Devrilen cihaz nedeniyle hasar tehlikesi, aküleri sadece cihaza bir temizlik kafası takılmışa sökün.
→ Akıllı Anahtarı çekin.
→ Manevra tekerlekleri arkaya bakana kadar cihazı yaklaşık 2 m öne itin.
→ Temizleme kafasını indirin.
→ Deponun kilidini açın ve depoyu yukarı çevirin.
→ Kabloyu akünün eksi kutbundan sökün.
→ Kalan kabloları akülerden sökün.
→ Tutma takozlarını veya köpük parçaları çekerek çıkartın.
→ Aküleri dışarı alın.
▲TEDBIR
Akülerin sökülmesi ve takılması sırasında makine dengesiz durabilir; makinenin güvenli şekilde durmasına dikkat edin.
→ Kullanılmış aküleri geçerli düzenlemelere göre tasfiye edin.
Bakım sözleşmesi
Cihazın güvenli bir şekilde çalışması için, yetkili Kärcher satış bürosu ile bakım sözleşmeleri yapılabilir.
Antifriz koruma
Donma tehlikesinde:
→ Temiz ve pis su deposunu boşaltın.
→ Cihazı donmaya karşı korunmuş bir bölümde durdurun.
Arızalar
TEHLIKE
Yaralanma tehlikesi! Cihazdaki tüm çalışmalardan önce Akıllı Anahtarı çıkartın ve şarj cihazının elektrik fisini çekin.
→ Pis su ve kalan temiz suyu boşaltın ve imha edin.
Ekranda gösterilen arızalar
| Ekran göstergesi Arızanın | giderilmesi |
| ERR_I_BÜRSTE_049 Yabancı maddelerin fırçaları bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın | |
| ERR_I_TURB_050 Emme türbinine kirlenme kontrolü yapın, türbini temizleyin. | |
| ERR_U_BATT_001 Aküyü | kontrol edin, gerekirse değiştirin. |
Ekran başka arıza mesajları gösterirse veya arıza giderilemezse:
→ Akıllı Anahtarı çekin.
→ 10 saniye bekleyin.
→ Akıllı Anahtarı takın.
→ Arıza ortaya çıkarsa, müşteri hizmetlerini arayın.
Ekranda gösterilmeyen arızalar
| Arıza Arızanın giderilmesi | |
| Cihaz çalıştırılamıyor Bekleme. Cihazı kapatın ve Akıllı Anahtarı yerine takın.Program seçme anahtarını istediğiniz programa ayarlayın. | |
| Yetersiz su miktarı Temiz su seviyesini kontrol edin, gerekirse depoyu doldurun | |
| Temizlik maddesi dozajı yokDozaj pompasının devreye girmesi için su miktarını arttırın. | |
| Yetersiz emme kapası-tesiPis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık kontrolü yapın, gerekirse con taları değiştirin. | |
| Yetersiz temizleme sonucuFırçalar dönmüyor Yabanı maddelerin fırçaları bloke edip etmediğini kontrol edin, gerekirse yabancı maddeleri çıkartın | |
| Temizleme sırasında tit-reşimlerGerekirse daha yumuşak fırçalar kullanın. | |
| Bu tablo yardımıyla giderilemeyen arızalarda müşteri hizmetlerini arayın. |
Aksesuarlar B 40
BR cihazları B 40 (Fırça merdaneleri Aksesuarlar)
| Tanımlama Parça No. | Çalışma genişliği450 mm | Parça No.Çalışma genişliği550 mm | Tanımlama | Ambalaj birimi | Cihazın ihtiyaç duydukları |
| Fırça merdanesi, kırmızı (orta, standart) | 4.762-392.0 4 | 762-393.0 Da | ha güçlü kirlenmiş zeminler için de alt zemin temizliği. | 1 | 2 |
| Fırça merdanesi, beyaz (yumuşak) | 4.762-405.0 4 | 762-409.0 Ha | assas zeminlerin parlatılması ve alt zemin temizliği için. | 1 | 2 |
| Fırça merdanesi, turuncu (yüksek/derin) | 4.762-406.0 4 | 762-410.0 Şe | killi zeminlerin (emniyet fayansları, vb) ovalanması için. | 1 | 2 |
| Fırça merdanesi, yeşil (grit) 4.762- | 407.0 4.762-4 | 11.0 Çok kirlenmiş zeminlerin ana temizliği ve katman ayırma için (Örn; mumlar, akrilat). | 1 | 2 | |
| Fırça merdanesi, gri (1 mm grit) 4 | 762-408.0 4.762-412.0 1 2 | ||||
| Ped merdane mili 4.762-413.0 4.762-415.0 Merdane pedlerinin sabitlenmesi için. 1 2 | |||||
| Merdane pedi, beyaz (çok yumuşak) | 6.367-108.0 6 | 369-735.0 Ha | assas zeminlerin temizlenmesi ve parlatılması için. 1 2 | ||
| Merdane pedi, sarı (yumuşak) 6.367-105.0 6.369-732.0 Zeminlerin parlatılması için. 1 2 | |||||
| Merdane pedi, kırmızı (orta) 6.367-107.0 6.369-734.0 Hafif kirli zeminlerin temizlenmesi için 1 2 | |||||
| Merdane pedi, yeşil (sert) | 6.367-106.0 | 6.369-733.0 | Normal ile çok kirlenmiş zeminlerin temizlenmesi için. | 1 | 2 |
BD cihazları B 40 (Disk fırçalar Aksesuarlar)
| Tanımlama | Parça No.Çalışma genişliği430 mm | Parça No.Çalışma genişliği510 mm | Tanımlama | Ambalaj birimi | Cihazın ihtiyaç |
| Disk fırça, doğal (yumuşak) | 4.905-023.0 | 4.905-027.0 | Zeminlerin parlatılması için. | 1 | 1 |
| Disk fırça, beyaz | 4.905-024.0 | 4.905-028.0 | Hassas zeminlerin parlatılması ve alt zemin temizliği için. | 1 | 1 |
| Disk fırça, kırmızı (orta, standart) | 4.905-022.0 | 4.905-026.6 | Az kirlenmiş ya da hassa zeminlerin temizlenmesi için. | 1 | 1 |
| Disk fırça, siyah (sert) | 4.905-025.0 | 4.905-029.0 | Çok kirli zeminlerin temizlenmesi için. | 1 | 1 |
| Pad sürgü tablası | 4.762-533.0 | 4.762-534.0 | Pedlerin sabitlenmesi için. | 1 | 1 |
BR/BD cihazları B 40 (Emme kolu Aksesuarlar)
| Tanımlama | Parça No. Çalışma geniş-liği 850 mm | Tanımlama | Ambalaj biri-mi | Cihazın ihtiyaç duydukları |
| Kauçuk dudak, mavi | 6.273-213.0 | Standart | çift | 1 çift |
| Kauçuk dudak, şeffaf, kanallı | 6.273-207.0 | yağa dayanıklı | çift | 1 çift |
| Kauçuk dudak, şeffaf | 6.273-229.0 | Anti şerit | çift | 1 çift |
| Kauçuk dudak, şeffaf | 6.273-290.0 | Sorunlu zeminler için | çift | 1 çift |
| Emme kolu, düz | 4.777-401.0 | Standart | 1 | 1 |
| Emme kolu, kavisli | 4.777-411.0 | Standart | 1 | 1 |
Teknik Bilgiler
| BR cihazı B 40 B D cihazı B 40 | |||||
| R 45 R | 55 D 43 D 51 | ||||
| Güç | |||||
| Nominal gerilim V 24 | |||||
| Akü kapasitesi Ah (5h) 70, 80; 105 | |||||
| Ortalama güç tüketimi B 40 W (B 40 C) W 1400 (1300) | |||||
| Hareket motorunun nominal gücü B 40 W (B 40 C) W 130 (---) | |||||
| Emme motorunun gücü W 500 | |||||
| Fırça motorunun gücü W 600 | |||||
| Emme | |||||
| Eme kapasitesi, Hava miktarı (maks.) | /s | 22 | |||
| Emme kapasitesi, Vakum (maks.) | kPa (mbar) | 12,0 (120) | 11,5 (115) | ||
| Temizleme fırçaları | |||||
| Fırça devri | d/dk | 600 - 1200 | 180 | ||
| Ölçüler ve ağırlıklar | |||||
| Teorik yüzey gücü | m^2 /saat | 1800 | 2200 | 1800 | 2200 |
| Maks. çalışma aralığı EğitimB 40 C; B 40 W | % | 2 | |||
| Temiz/pis su deposunun hacmi | 40/40 | ||||
| maks. Su sıcaklığı | °C | 50 | |||
| Maks. su basıncı | MPa (bar) | 0,5 (5) | |||
| Boş ağırlık (taşima ağırlığı) | kg | 164 (105 Ah akülerle) | |||
| Toplam ağırlık (calısmaya hazır) | kg | 204 (105 Ah akülerle) | |||
| 60335-2-72'a göre belirlenen değerler | |||||
| Toplam titreşim değeri | m/s^2 | 0,3 | |||
| Güvensizlik K | m/s^2 | 0,1 | |||
| Ses basıncı seviyesi L_pA | dB(A) | 68 | |||
| Güvensizlik K_pA | dB(A) | 2 | |||
| Ses basıncı seviyesi L_WA + Güvensizlik K_WA | dB(A) | 85 | |||
| Teknik değişiklik yapma hakkı saklıdır! | |||||
AB uygunluk bildirisi
İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.
Ürün: Zemin temizleyici
Tip: B 40 C Bp
B 40 W Bp
İlgili AB yönetmelikleri
2006/42/EG (+2009/127/EG)
2014/30/EU
Kullanılmış olan uyumlu standartlar
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-29: 2004+A2: 2010
EN 60335-2-72
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
Kullanılmış ulusal standartlar
Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.
H. Jenner
Dokümantasyon sorumlusu:
S. Reiser
Alfred Kärcher SE & Co. KG
Aksesuarlar ve yedek parçalar
Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler. Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaercher.com.
Programmi valikulüliti
