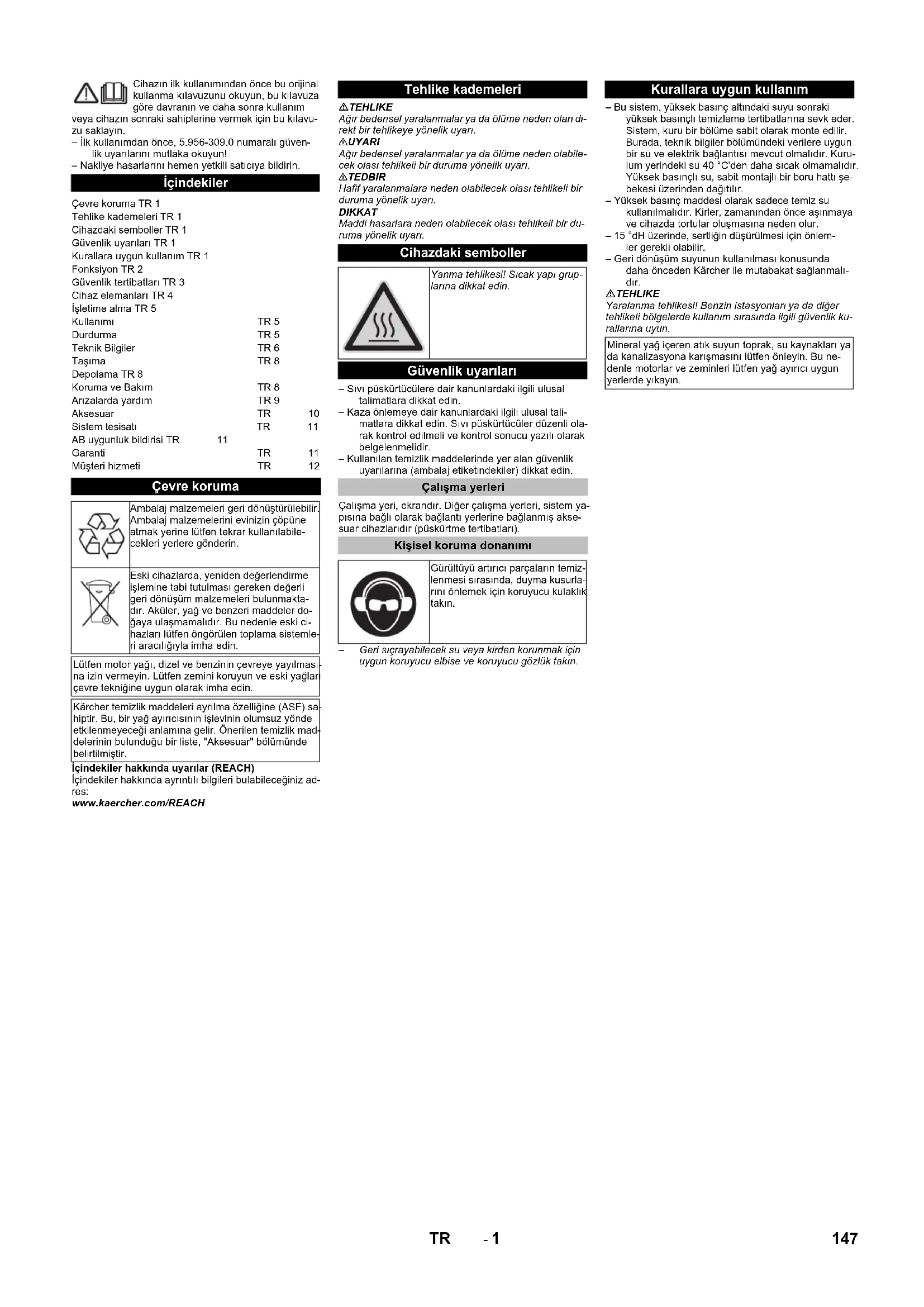

KULLANIM KILAVUZU HDC Standard Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım

veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

– İlk kullanımdan önce, 5.956-309.0 numaralı güvenlik uyarılarını mutlaka okuyun!

– Nakliye hasarlarını hemen yetkili satıcıya bildirin.

İçindekiler

Çevre koruma TR 1

Tehlike kademeleri TR 1

Cihazdaki semboller TR 1

Güvenlik uyarıları TR 1

Kurallara uygun kullanım TR 1

Fonksiyon TR 2

Güvenlik tertibatları TR 3

Cihaz elemanları TR 4

İşletime alma TR 5

Kullanımı	TR 5
Durdurma	TR 5
Teknik Bilgiler	TR 6
Taşıma	TR 8

Depolama TR 8

Koruma ve Bakım	TR 8
Arizalarda yardım	TR 9
Aksesuar	TR	10
Sistem tesisatı	TR	11
AB uygunluk bildirisi TR	11
Garanti	TR	11
Müşteri hizmeti	TR	12

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

Lütfen motor yağı, dizel ve benzinin çevreye yayılmasına izin vermeyin. Lütfen zemini koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.

Kärcher temizlik maddeleri ayrılma özelliğine (ASF) sa hiptir. Bu, bir yağ ayırcısının işlevinin olumsuz yönde etkilenmeyeceği anlamına gelir. Önerilen temizlik maddelerinin bulunduğu bir liste, "Aksesuar" bölümünde belirtilmiştir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

△UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Cihazdaki semboller

Yanma tehlikesi! Sıcak yapı grup-larına dikkat edin.

Güvenlik uyarıları

– Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.

– Kaza önlemeye dair kanunlardaki ilgili ulusal tali-matlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.

- Kullanılan temizlik maddelerinde yer alan güvenlik uyarılarına (ambalaj etiketindekiler) dikkat edin.

Çalışma yerleri

Çalışma yeri, ekrandır. Diğer çalışma yerleri, sistem yapısına bağlı olarak bağlantı yerlerine bağlanmış aksesuar cihazlarıdır (püskürlme tertibalları).

Kişisel koruma donanımı

Gürültüyü artırcı parçaların temizlenmesi sırasında, duyma kusurlarını önlemek için koruyucu kulaklık takın.

Geri sıçrayabilecek su veya kirden korunmak için uygun koruyucu elbise ve koruyucu gözlük takın.

Kurallara uygun kullanım

• Bu sistem, yüksek basınç altındaki suyu sonraki yüksek basınçlı temizleme tertibatlarına sevk eder. Sistem, kuru bir bölüme sabit olarak monte edilir. Burada, teknik bilgiler bölümündeki verilere uygun bir su ve elektrik bağlantısı mevcut olmalıdır. Kurulum yerindeki su 40 °C'den daha sıcak olmamalıdır. Yüksek basınçlı su, sabit montajlı bir boru hattı şebekesi üzerinden dağıtıdır.
  – Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirler, zamanından önce aşınmaya ve cihazda tortular oluşmasına neden olur.
• 15 °dH üzerinde, sertliğin düşürülmesi için önlemler gerekli olabilir.
  – Geri dönüşüm suyunun kullanılması konusunda daha önceden Kärcher ile mutabakat sağlanmalıdır.

ATEHLIKE

Yaralanma tehlikesi! Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında ilgili güvenlik kurallarına uyun.

Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu ne- denle motorlar ve zeminleri lütfen yağ ayırıcı uygun yerlerde yıkayın.

Fonksiyon

Akış şeması

1 Kir tutucu (yapı tarafından)
2 Sıcaklık sensörü
3 Su eksiklik emniyeti
4 Şamandıra haznesi
5 On basınç pompası
(Opsiyon)
6 Krank mili pompasi
7 Emniyet valfi
8 Elektrik motoru
9 Tek yönlü valf
10 Yüksek basınç hortumu
11 Yüksek basınç sensörü
12 Taşma valfı
13 Akış şalteri
14 Şamandıra valfı
15 Kapatma valfi (yapı tarafından)
16 Kapatma valfi (yapı tarafından)
A Boru hattı/yüksek basınç çıkışı
B Su beslemesi
C T a § m a

Su beslemesi

Su, şamandıra valfından pompanın emme tarafına sevk edilir. Şamandıra valfındaki su seviyesi, şamandıra valfı tarafından sabit tutulur. Şamandıra valfının devre dışı kalması durumunda, su, taşıma bölümünden dışarı akar. Su beslemesinde arıza olması durumunda, su eksikliği emniyeti kumandaya bir hata mesajı gönderir.

Pompalama

Bir elektrik motor, krank mili pompasını tahrik eder. Pompa, suyu yüksek basınç altında basınç tarafına gönderir.

Yüksek basınç tarafı

Yüksek basınçlı su, taşıma valfı ve basınç sensörü üzerinden yüksek basınç çıkışına gider. Daha sonra, işletmecinin yüksek basınç şebekesi gelir.

Basınç ayarı

Alınmayan su, taşıma valfı tarafından şamandıra haznesine geri iletilir. Tüm tüketiciler kapaliysa, taşıma valfı şamandıra haznesine geri akışa geçer. Taşma valfına rağmen çıkıştaki basınç maksimum çalışma basıncını geçerse, emniyet valfları açılır.

Kumanda

– Killit açma tuşu ile cihazın çalışmaya hazır olma özelliği sağlanır. Bir el püskürtme tabancasının açılması sonucu sistemdeki basınç belirlenen devreye sokma noktasının altına inerse, yüksek basınç pompaları devreye sokulur.
– Yüksek basınç pompaları çalışırken tüm el püskürtme tabancalarının kapatılmasından sonra taşıma valfındaki akış şalteri devreye girerse, pompalar, değişken şekilde ayarlanabilir 30 saniyelik bir ge-cikmeyle tekrar kapatılır.
– Sistem hazır konumdaysa ve yüksek basınç pompaları devrede değilse, sistemin çalışmaya hazır olma özelliğini 6 saniye sonra sıfırlayan bir zaman vericisi başlatılır.

Güvenlik tertibatları

Güvenlik tertibatları kullanıcıının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değiştirilmemelidir.

Su eksikliği emniyeti Şamandıra haznesi

Su eksikliği emniyeti, su eksikken yüksek basınç pompalarının çalıştırılmasını önler.

Sıcaklık sensörü

Sıcaklık sensörü, çok yüksek bir su sıcaklığına ulaşılması durumunda cihazı kapatır.

Sargı kontaktörü kontağı

Pompa tahrikinin motor sargısında yer alan sargı kontaktörü kontağı, termik aşırı yüklerde motoru kapatır.

Emniyet valfı

– Taşma valfı arızalıysa, emniyet valfı açılır.
– Emniyet valfı fabrikada ayarlanmış ve mühürlen- miştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.

Akış şalterli taşıma valfı

– Tüm el püskürtme tabancaları kapatılırsa, taşıma valfı açılır ve komple su miktarı şamandıra haznesine geri akar. Yüksek basınç pompaları, ayarlanan gecikme süresine göre akış şalteri tarafından kapatılır.
– Alınmayan su miktarı taşıma valfı üzerinden şa- mandıra haznesine geri akar.

Yüksek basınç sensörü

El püskürtme tabancası tekrar açılırsa, yüksek basınç pompaları, yüksek basınç sensörü üzerinden tekrar çalışmaya başlar.

1 Şamandıra haznesi
2 Şamandıra valfi
3 Su bağlantısı
4 Elektrik motoru
5 Emniyet valfi
6 Basınç haznesi
7 Yağ boşaltma civatası
8 Yağ seviyesi göstergesi
9 Yap deposu
10 Yüksek basınç pompası
11 Ön basınç pompası
(Opsiyon)
12 Sağ kaplama sacı
13 Ön kaplama sacı
14 Sol kaplama saci
15 Ekran
16 Yüksek basınç hortumu
17 Sıcaklık sensörü
18 Su eksiklik emniyeti
19 Taşma valfı

20 Yüksek basınç sensörü

21 Akış şalteri

22 Ana şalter

23 Kumanda dolabi

24 Yüksek basınç bağlantısı

işletime alma

ATEHLIKE

Yaralanma tehlikesi! Cihaz, besleme hatları, yüksek basınç hortumu ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değilse, cihaz kullanılmamalıdır.

Kullanımı

Güvenlik uyarıları

Kullanıcı, cihazı talimatlara uygun olarak kullanmak zorundadır. Yerel kuralları dikkate almalı ve çalışma esnasında çevredeki kişilere dikkat etmelidir.

Cihaz çalışır durumdayken başından asla ayrılmayınız.

ATEHLIKE

• Sıcak su nedeniyle yanma tehlikesi! Suyu kesinlikle insanlar ya da hayvanlara yöneltmeyin.
• Sıcak sistem parçaları nedeniyle yanma tehlikesi! Sıcak su modunda, izole edilmemiş boru hatları ve hortumlara dokunmayın. Çelik boruyu sadece tutamaklarından tutun.
• Temizlik maddesi nedeniyle zehirlenme ya da tahriş olma tehlikesi! Temizlik maddelerinin üzerindeki uyarılara dikkat edin. Temizlik maddelerini yetkisiz kişilerin ulaşamayacağı şekilde saklayın.

ATEHLIKE

Elektrik çarpması nedeniyle ölüm tehlikesi! Suyu aşağıdaki tertibatlara yöneltmeyin:

– Elektrikli cihazlar ve sistemler,
- Bu sistemin kendisi,
- Çalışma bölgesindeki tüm elektrik ileten parçalar.

Püskürtme borusundan çıkan su sonucu bir geri tepme kuvveti oluşur. Bükülmüş püskürtme borusu nedeniyle yukarı doğru bir kuvvet etki eder.

TEHLIKE

– Yaralanma tehlikesil! Püskürtme borusunun yere tepmesi dengenizi kaybettirebilir. Yere düşebilirsiniz. Püskürtme borusu etrafa fırlayabilir ve kişileri yaralayabilir. Güvenli bir yer bulun ve tabancayı iyice sabit tutun. El püskürtme tabancasının kolunu kesinlikle sıkıştırmayın.
- Tazyiki, başka yerlere veya elbise veya ayakkabıyı temizlemek için kendinize doğru tutmayın.
- Fırlayan parçalar nedeniyle yaralanma tehlikesi! Kopup fırlayan parçalar ya da nesneler insan veya hayvan yaralanmalarına neden olabilir. Suyu kırıla-bilir veya gevşek cisimlere kesinlikle yöneltmeyin.
- Hasar sonucu kaza tehlikesi! Lastikler ve supapları en az 30 cm'den temizleyin.

TEHLIKE

Sağlığa zararlı maddeler nedeniyle tehlike! Aşağıdaki maddeleri püskürtmeyin, aksi taktirde sağlığa zararlı maddeler dönerek size çarpabilir:
- Asbest içeren maddeler,
– Sağlığa zararlı maddeler içerebilecek olan materyaller.

TÉHLIKE

• Dişarı çıkan, sıcak olabilecek su nedeniyle yaralanma tehlikesil! Sadece orijinal Kärcher yüksek basınç hortumları sisteme optimum uyum sağlar. Başka hortumların kullanılması durumunda hiçbir garanti üstlenilmez.
• Temizlik maddeleri nedeniyle sağlık tehlikesi! Duruma bağlı olarak karıştırılmış olan temizlik maddeleri nedeniyle, cihazdan verilen su içme suyu kalitesine sahip değildir.
• Gürültüyü artıran parçalarda çalışma nedeniyle duyma kusuru tehlikesi! Bu durumda koruyucu kulaklık takın.

Cihaz titreşimleri

△UYARI

Cihazın uzun süre çalışması, titreşim nedeniyle ellerdeki kan dolaşım sisteminde sorunlara neden olabilir. Bir çok etki faktörüne bağlı olduğu için genel geçerli kullanım verileri belirlenememektedir.

– Kötü kan dolaşımı olan kişisel mizaç (parmakların sık aralıklarla soğuması, uyuşması).
– Düşük çevre sıcaklığı. Ellerinizi korumak için sıcak tutan eldivenler kullanın.
– Sıkıca tutmak kan akışına zarar verir.
– Kesintisiz bir çalışma, molalarla ara verilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve söz konusu belirtilerin (Örn; parmakların uyuşması, soğuk parmaklar) tekrarlanarak ortaya çıkması durumunda, bir doktora muayene olmanızı öneriyoruz.

Ekran

Not: Metin, İngilizce dilinde gösterilir.

A Kilit açma düğmesi

B LCD ekran
C Değeri değiştirme (-) veya imleci sola hareket ettir- me
D Değeri değiştirme (+) veya imleci sağa hareket et- tirme

E Onaylama tuşu (OK)

F iptal (ESC)

– Sistem çalışmaya hazır olduğu zaman, yüksek basınç pompalarının güncel çalışma saatleri değişimli olarak çalışma basıncıyla birlikte gösterilir.
– Hataların devreye girmesi durumunda, bu hatalar ekranda değişimli olarak gösterilir (Bkz. "Arızalarda yardım").

Çalışmaya hazır olma özelliğinin sağlanması

ATEHLIKE

Dışarı çıkan, sıcak olabilecek su nedeniyle yaralanma tehlikesi!

ATEHLIKE

Her kullanımdan önce yüksek basınç hortumuna hasar kontrolü yapın. Zarar görmüş yüksek basınç hortumunu hemen değiştirin.

→ Yüksek basınç hortumu, boru hatları, armatürler ve püskürtme borusuna her kullanımdan önce hasar kontrolü yapın.
→ Hortum bağlantısına sıkı oturma ve sızdırmazlık kontrolü yapın.

Acil durumda kapatma

→ Ana şalteri "0" konumuna getirin.
→ Su beslemesini kapatın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın.

Cihazı açın

→ Su beslemesini açın.
→ Ana şalteri "1" konumuna getirin.
→ Çözme tuşuna basın.
→ Temizliği yapın

Not:Ayarlanan gecikme süresinin (minimum 30 saniye) üzerindeki bir temizlik molasında, cihaz durur. Aynı anda, 6 saat süren bir çalışmaya hazır olma süresi başlatılır. Çalışmaya hazır olma süresi içinde, el püskürtme tabancasının açılması sırasındaki basınç düşüşü nedeniyle cihaz otomatik olarak çalışmaya başlar.

Çalışmaya hazır olma özelliğinin tekrar sağlanması

→ Çözme tuşuna basın.

Cihazın kapatılması

→ Ana şalteri "0" konumuna getirin.
→ Su beslemesini kapatın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın.
→ Emniyet kilidini kullanarak, el püskürtme tabanca- sını farkında olmadan açmaya karşı emniyete alın.

Durdurma

Uzun çalışma molalarında ya da donma olmayan bir kurulum mümkün değilse, aşağıdaki önlemler alınmalıdır (Bkz. "Temizlik ve Bakım" bölümündeki "Donma koruması" alt bölümü):

→ Suyu boşaltın.
→ Cihazı antifrizle yıkayın.
→ Ana şalteri kapatın ve emniyete alın.

Teknik Bilgiler

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Performans değerleri
Çalışma basıncı MPa (bar) 8 (80)	8 (80) 8 (80) 8 (80) 8 (80) 8 (80)
Maksimum çalışma aşırı basıncı(emniyet valfı)	MPa (bar) 13 (130)	13 (130) 13 (130)	13 (130) 13 (130) 13 (130)
Besleme miktarı	I/saat (I/dakika)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Su bağlantısı
Besleme miktar	I/saat (I/dakika)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Besleme basıncı (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Besleme bas MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)
Besleme sıcaklığı (maks.)	°C	60	85	60	85	60	85
Elektrik bağlantısı
Elektrik türü	--	3~	3~	3~	3~	3~	3~
Frekans	Hz	50	50	50	50	50	50
Gerilim	V	400	400	400	400	400	400
Bağlantı gücü	kW	14	15	19,5	21,5	27	28
Elektrik sigortası (gecikmeli)	A	32	32	50	50	63	63
Koruma şekli	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Koruma sınıfı	--	I	I	I	I	I	I
İzin verilen maksimum şebekeempedansı	Ohm	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Elektrik beslemesi	mm2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Öiçüler ve ağırlıklar
Uzunluk	mm	1168	1168	1168	1168	1168	1168
Genişlik	mm	800	800	800	800	800	800
Yükseklik	mm	1469	1469	1881	1881	1881	1881
Tipik çalışma ağırlığı	kg	318,7	310,6	439,4	459,4	453,2	473,2
60335-2-79'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_pA	dB(A)	74	74	76	76	76	76
Güvensizlik K_pA	dB(A)	1	1	1	1	1	1
El-kol titreşim değeri
El püskürtme tabancası	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Püskürtme borusu	m/s2	7,52	7,52	7,52	7,52	7,52	7,52
Güvensizlik K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarınca istisna nedeni: a)

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Performans değerleri
Çalışma basıncı MPa (bar) 16 (160)	16 (160)	16 (160)	16 (160)	16 (160)
Maksimum çalışma aşırı basıncı (emniyet valfı)	MPa (bar) 20 (200)	20 (200)	20 (200)	20 (200)	(200)
Besleme miktarı	I/saat (I/dakika)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Su bağlantısı
Besleme miktar	I/saat (I/dakika)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Besleme basıncı (min.)	MPa (bar)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)	0,15 (1,5)
Besleme bas MPa (bar) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)	°C	60	85	60	85	60	85
Elektrik bağlantısı
Elektrik türü	--	3~	3~	3~	3~	3~	3~
Frekans	Hz	50	50	50	50	50	50
Gerilim	V	400	400	400	400	400	400
Bağlantı gücü	kW	22	22	34	35	45	46
Elektrik sigortası (gecikmeli)	A	50	50	80	80	100	100
Koruma şekli	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Koruma sınıfı	--	I	I	I	I	I	I
İzin verilen maksimum şebeke empedansı	Ohm	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Elektrik beslemesi	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Ölçüler ve ağırlıklar
Uzunluk	mm	1168	1168	1168	1168	1168	1168
Genişlik	mm	800	800	800	800	800	800
Yükseklik	mm	1469	1469	1881	1881	1881	1881
Tipik çalışma ağırlığı	kg	327,5	426,7	465,5	552,5	540,8	560,8
60335-2-79'a göre belirlenen değerler
Ses emisyonu
Ses basıncı seviyesi L_ A	dB(A)	80	80	82	82	82	82
Güvensizlik K_ A	dB(A)	1	1	1	1	1	1
El-kol titreşim değeri
El püskürtme tabancası	m/s2	3,63	3,63	3,63	3,63	3,63	3,63
Püskürtme borusu	m/s2	7,52	7,52	7,52	7,52	7,52	7,52
Güvensizlik K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

(AB) 2019/1781 Düzenlemesi Ek I Bölüm 2 (12) uyarınca istisna nedeni: a)

500 150 D 500 D

Kaplama saçları olmadan HDC 80/16 H'nın gö-
rüntüsü
A Yüksek basınç bağlantısı
B Su bağlantısı
C Ana elektrik kablosunun bağlanması
D Minimum duvar mesafesi

Taşıma

TEDBIR

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

Depolama

▲TEDBIR

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Koruma ve Bakım

ATEHLIKE

Yaralanma tehlikesi! Tüm bakım ve onarım çalışmalarında ana şalter kapatılmalıdır.

Bakım planı

Periyot Çalışma İlgili yapı	grubu Uygulama Kimin tarafından
Her gün El püskürtme taban-casının kontrol edil-mesi	El püskürtme tabancası El püskürtme tabancasının sızdırmaz şekilde kapanıp kapan-madığını kontrol edin. Farkında olmadan kullanıma karşı emni-yetin çalışmasını kontrol edin. Arızalı el püskürtme tabancaları-ni değiştirin.	Kullanıcı
	Yüksek basınç hor-tumlarının kontrol edil-mesi	Çalışma cihazına giden çıkış hatları, hor-tumlar	Hortumlara hasar kontrolü yapın. Arızalı hortumlar hemen de-ğiştirin. Kaza tehlikesi!
Her hafta ya da 40 çalışma saatinden sonra	Sisteme sızdırmazlık kontrolü yapılması	Tüm sistem Pompa, taşıma valfı ve hat sı	stemine sızdırmazlık kontrolü ya-pin. Pompanın altında yağ olması ve dakikada 3 damla sudan fazla sızdırma olması durumunda, müşteri hizmetlerini bilgilen-dirin. Sızıntı deliklerini boş tutun.
	Yağ seviyesinin kon-trol edilmesi	Pompadaki yağ seviyesi göstergesi Yağ	süt gibiyse, değiştirilmelidir. Kullanıcı
	Yağ seviyesinin kon-trol edilmesi	Pompadaki yağ seviyesi göstergesi	Pompanın yağ seviyesini kontrol edin. Gerekirse yağ (Sipariş No. 6.288-016) ekleyin.
Her ay ya da 200 çalışma saatinden sonra	Pompanın kontrol edilmesi	Yüksek basınç pompası	Pompaya sızdırmazlık kontrolü yapın. Dakikada 3 damladan fazla su olması durumunda müşteri hizmetlerini arayın.
	Su eksikliği emniyeti-nin kontrol edilmesi	Şamandıra haznesindeki şamandıra şal-teri	Su eksikliği emniyetinin şamandırasını yaklaşık 5 saniye aşağı bastırın ve kumanda ana kartındaki hata göstergesini kontrol edin. Gerekirse tortuları temizleyin.
	Şamandıra valfının kontrol edilmesi	Şamandıra haznesi	Su seviyesi, taşıma bölümünün 40 mm altında olmalıdır. Şa-mandıra valfı kapalıyken dışarı hiç su çıkmamalıdır.
	Çalışmaya devam etme süresini kontrol edin.	Kumanda	Tüketicileri (Örn; el püskürtme tabancaları) kapatın. Çalışmaya devam etme süresinden sonra pompayı kapatın.
	Otomatik devreye gir-menin kontrol edilmesi	Basınç sensörü	Su azaldığı için pompa duruyor. El püskürtme tabancasını açın. Yüksek basınç şebekesindeki basınç devreye sokma noktası-nin altına inerse, pompa açılmalıdır.
	Hortum kelepçelerinin sıkılması	Tüm hortum kelepçeleri Hortum kelepçelerini tork anahtarı ile sıkın. 28 mm nominal çapa kadar sıkma torku = 2 Nm, 29 mm'den itibaren = 6 Nm.	Kullanıcı
Altı ayda bir ya da 500 çalışma saatinden sonra	Yağ değişimi	Yüksek basınç pompası	Yağı boşaltın. Gerekirse 1 litre yeni yağ (Sipariş No. 6.288-016.0) doldurun. Yağ seviye göstergesinin doluluk seviyesini kontrol edin.
Altı ayda bir ya da 1000 çalışma saatinden sonra	Cihaza kireç tortusu kontrolü yapılması	Tüm su sistemi	Valflar ve pompaların çalışma anzaları kireçlenmeye işaret edebilir. Gerekirse kireç çözdürme işlemi uygulayın.
	Mandalların sıkılması	Kumanda dolabı	Ana akım devresindeki yapı elemanlarının tüm mandallarını sıkın
	Şamandıra valfının kontrol edilmesi	Şamandıra haznesi	Su seviyesi, taşıma bölümünün 40 mm altında olmalıdır. Şa-mandıra valfı kapalıyken dışarı hiç su çıkmamalıdır.
her yıl	Güvenlik kontrolü	Tüm sistem	Sıvı püskürtücü yönetmeliklerine göre güvenlik kontrolü.

Bakım sözleşmesi

Yetkili Kärcher satış ofisi ile cihaz için bir bakım sözleşmesi yapılabilir.

Antifriz koruma

Cihaz, donma koruması sağlanmış bölümlere kurulmalıdır. Örn; dış bölgelerdeki kurulum durumunda donma tehlikesi oluşması durumunda, cihaz boşaltılmalı ve antifrizle yıkanmalıdır.

Suyun boşaltılması

→ Su besleme hortumu ve yüksek basınç hortumunu sökün.
→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.

Cihazı antifrizle yıkayın

Not: Antifriz üreticisinin kullanım talimatlarına uyun.

→ Piyasada bulunan antifrizi şamandıra haznesinde yukarıya kadar doldurun.
→ Toplama kabını yüksek basınç çıkışının altına ko- yun.
→ Cihazı çalıştırın ve su eksikliği emniyetinin şamandıra haznesi tepki verene ve cihaz kapanana kadar çalıştırmaya devam edin.

Bu sayede etkin bir korozyon koruması elde edilir.

Arizalarda yardım

ATEHLIKE

Yaralanma tehlikesi! Tüm onarım çalışmalarında ana şalter kapatılmalıdır.

A Hata numarasi

B Mevcut güncel hataların sayısı

Hata numarası	Hata tanımı Hata türü
01 Kumanda	ger. eksik 2
02 Ekran, ile	tişim yok 2
10 1. yüksek	basınç pompasının motor koruma şalteri	1
11 2. yüksek	basınç pompasının motor koruma şalteri	1
12 3. yüksek	basınç pompasının motor koruma şalteri	1
13 4. yüksek	basınç pompasının motor koruma şalteri	1

18 1. yüksek basınç pompasının sar-gı koruma kontağı	1
19 2. yüksek basınç pompasının sar-gı koruma kontağı	1
20 3. yüksek basınç pompasının sar-gı koruma kontağı	1
21 4. yüksek basınç pompasının sar-gı koruma kontağı	1
26 Ön basınç pompasının motor ko-ruma şalteri	2
30 "Açık" tuşu sürekli olarak dolu (ku-manda girişi)	2
31 "Açık" tuşu sürekli olarak dolu (ek-ran)	2
32 "Kapalı" tuşu sürekli olarak dolu (kumanda girişi)	2
40 Su eksikliği 2
41 Su sıcaklığı çok yüksek 2
42 Kaçak ka patması 1 (30 dakika sü-rekli çalışma)	2
43 Kaçak ka patması 2 (küçük kaçak) 2
45 Basınç çok yüksek (>300 bar) 2
47 Taşma valfı yanlış ayarlanmış 2
48 HDC tipi yanlış ayarlanmış 2
50 Yüksek basınç sensörü sinyalgöndermiyor	2
51 Akış şalteri Sürekli sinyal 2
52 Sıcaklık sensörü sinyal göndermi-yor	2

– Hata türü 1: Diğer yüksek basınç pompalarıyla birlikte sistemin acil durumda çalışması.
– Hata türü 2: Sistemin çalışmaya hazır olma durumu ve yüksek basınç pompaları kapatılır.
- Yukarıda belirtilen hatalardan biri ortaya çıkarsa, hatanın giderilmesinden sonra kilit açma tuşuna basılarak cihaz tekrar devreye sokulabilir.
Not: En son ortaya çıkan 40 hata, ilgili tarih ve saatle birlikte kaydedilir ve ekranda gösterilebilir.

A Hata olayının tarihi
B Hata olayının saati
C Hata numarası
D Hatanın liste yeri
E Kaydedilen háta sayısı

Arıza	Olası nedeni	Arızanın giderilmesi	Kimin tarafından
Cihaz çalışmıyor	Cihazda gerilim yok.	Elektrik şebekesini kontrol edin.	Elektrik teknisyeni
	Kumandanın motor koruma şalteri devreye girdi.	Motor koruma şalterini kontrol edin.	Müşteri hizmeti
Çalışmaya hazır olma süresinde el püskürtme tabancası açılınca pompa çalış-maya başlamıyor.	Yüksek basınç sensörü ya da basınç sensö-rüne giden kablo arızalı.	Basınç sensörünü ya da kabloyu değiştirin.	Müşteri hizmeti
Cihaz tam basınca gelmiyor	Meme aşınmış.	Memeyi değiştirin.	Kullanıcı
	Emme tarafından biru hattı sistemi sızdır- yor.	Civata bağlantıları ve hortumları kontrol edin.	Kullanıcı
	Emniyet valfı sızdıryor.	Ayarı kontrol edin, gerekirse yeni conta takın.	Müşteri hizmeti
	Taşma valfı sızdıryor ya da çok düşük ayar-lanmış.	Valf parçalarını kontrol edin, hasar durumunda değiştirin, kirlenme durumunda temizleyin.	Müşteri hizmeti
	Pompadaki valf arızalı, yüksek basınç manye- tik valfı kapanmıyor.	Arızalı yapı parçalarını değiştirin.	Müşteri hizmeti
Yüksek basınç pompası vuruyor, mano-metre çok fazla dalgalanıyor	Pompa hava emiyor.	Emme sistemini kontrol edin ve sızdırmayı giderin.	Kullanıcı
	Valf diski ya da valf yayı arızalı.	Arızalı yapı parçalarını değiştirin.	Müşteri hizmeti
	Ön basınç pompası kireçlenmiş ya da arızalı.	Ön basınç pompasını kontrol edin.	Kullanıcı
0 alışta taşma valfı açılıyor ve kapanıyor	Yüksek basınç boru hattı sisteminde kaçak ya da el püskürtme tabancası sızdıryor.	Kaçağı bulun ve izole edin.	Kullanıcı
	Tek yönlü valf ya da taşma valfındaki kuman-da pistonu contası sızdıryor.	Taşma valfını onarın.	Müşteri hizmeti
Hata numarası 01 gösteriliyor	Kumanda ana kartı arızalı, yeşil LED'ler yanıp sönmüyor.	Kumanda ana kartını kontrol edin, gerekirse değiştirin.	Müşteri hizmeti
Hata numarası 10, 11, 12, 13 gösteriliyor	İlgili yüksek basınç pompasının aşırı akım ko-ruma şalteri devreye girdi.	Aşırı yük nedenini giderin.	Müşteri hizmeti
Hata numarası 18, 19, 20, 21 gösteriliyor	İlgili motordaki termik sensör devreye girdi.	Aşırı yük nedenini giderin.	Müşteri hizmeti
Hata numarası 26 gösteriliyor	Ön basınç pompasının aşırı akım koruma şal- teri devreye girdi.	Aşırı yük nedenini giderin.	Müşteri hizmeti
Hata numarası 40 gösteriliyor	Şamandıra haznesindeki su eksikliği emniyeti tepki verdi.	Su eksikliğini giderin.	Kullanıcı
	Şamandıra valfı sıkışmış.	Şamandıra valfına kolay hareket kontrolü yapın.	Kullanıcı
Hata numarası 41 gösteriliyor	Şamandıra haznesindeki sıcaklık sensörü emniyeti tepki verdi.	Su besleme sıcaklığını düşürün.	Kullanıcı
Hata numarası 42 gösteriliyor	Yüksek basınç boru hattı sistemi sızdırıyor (kaçak).	Kaçağı bulun ve izole edin.	Kullanıcı
	Aynı anda çok fazla tüketici açıldı.	Bazı tüketicileri kapatın.	Kullanıcı
	Yüksek basınç sensörü arızalı.	Basınç sensörünü değiştirin.	Müşteri hizmeti
Hata numarası 43 gösteriliyor	Yüksek basınç boru hattı sistemi sızdırıyor (kaçak).	Kaçağı bulun ve izole edin.	Kullanıcı
	Yüksek basınç sensörü arızalı.	Basınç sensörünü değiştirin.	Müşteri hizmeti
Hata numarası 45 gösteriliyor	Basınç çok yüksek (> 300 bar).	Yanlış meme kullanılıyor. Doğru meme kullanın.	Kullanıcı
	Yüksek basınç sensörü arızalı.	Basınç sensörünü ya da kabloyu değiştirin.	Müşteri hizmeti
Arıza Olası nedeni Arızanın giderilmesi	Kimin tarafından
Hata numarası 47 gösteriliyor (akış şalteri devredeyken gerçek sistem basıncı nominal basınçtan belirgin şekilde daha düşüktür)	Taşma valfı yanlış ayarlanmış. Taşma valfını Nominal basınç ekran menüsünde yanlış girişmiş.	doğru şekilde ayarlayın. Müşteri hizmeti
		Nominal basıncı doğru şekilde girin. Müşteri hizmeti
	Yüksek basınç sensörü arızalı. Basınç sensörü	ünü ya da kabloyu değiştirin. Müşteri hizmeti
Hata numarası 48 gösteriliyor	HDC tipi ekran menüsünde yanlış ayarlanmış.	HDC tipini Standart olarak ayarlayın.	Müşteri hizmeti
Hata numarası 50 gösteriliyor	Yüksek basınç sensörü sinyal göndermiyor.	Basınç sensörünü ve kabloyu kontrol edin, gerekirse değiştirin. A5 elektronik kartı kontrol edin.	Müşteri hizmeti
Hata numarası 51 gösteriliyor Pompa çalı	İşmasına rağmen akış şalteri sürekli sinyal göndermiyor.	Akış şalterini kontrol edin, gerekirse değiştirin. Müşteri hizmeti
Hata numarası 52 gösteriliyor Şamandırı	deposundaki sıcaklık sensörü sinyal göndermiyor.	Sıcaklık sensörünü ve kabloyu kontrol edin, gerekirse değiştirin. A5 elektronik kartı kontrol edin.	Müşteri hizmeti

Aksesuar

Temizlik maddesi

Temizlik maddeleri temizlik görevlerini kolaylaştırır. Tabloda, temizlik maddesi seçenekleri gösterilmiştir. Temizlik maddelerini işlemeden önce, ambalajın üzerindeki uyarılara mutlaka dikkat edilmelidir.

Kullanım alanı	Hedef grup	Temizlik maddesi	Kärcher tanımı	Yüksek basınçta dozaj
Köpüklenme	Besin maddesi sanayi/parçalama işletmeleri	Dezenfeksiyon temizleyicisi	RM 732	1-3%
		Dezenfeksiyon maddesi	RM 735	0,75-7%
		Köpüklü dezenfeksiyon temizleyicileri, alkali	RM 734	2-5%
	İşki/İşki mahzeni işletmeleri	Köpük temizleyici, alkali	RM 58 ASF	1-2%
		Köpük temizleyici, asitli	RM 59 ASF	1-2%
		Köpüklü dezenfeksiyon temizleyicileri, alkali	RM 734	2-5%
	Belediyeler	Köpük temizleyici; dış, nötr	RM 57	1-2%
		Dezenfeksiyon temizleyicileri, iç	RM 732	1-3%
	Tarım	Dezenfeksiyon temizleyicisi	RM 732	1-3%
		Dezenfeksiyon maddesi	RM 735	0,75-7%
Yüksek basınçlı temizleme	İşki/İşki mahzeni işletmeleri	Çok amaçlı temizleyiciler	RM 55	0,5-8%
		Köpüklü dezenfeksiyon temizleyicileri, alkali	RM 734	2-5%
	Belediyeler	Aktif yıkama, alkali	RM 81	1-5%
	Tarım	Aktif yıkama, alkali	RM 31	1-5%
		Aktif yıkama, alkali	RM 81	1-5%
	Gemi donanımı	Aktif yıkama, alkali	RM 81	1-5%
	Otomobil/kamyon atölyeleri	Aktif temizleyici, alkali (motor/parçalar)	RM 31	1-5%
		Aktif yıkama, alkali (araç üst/alt yıkama)	RM 81	1-5%
Zemin temizliği	Besin maddesi sanayi/parçalama işletmeleri	Yoğun zemin temizleyicileri	RM 750	1-5%
		Zemin temizleyicileri	RM 69	0,5-1%
	İşki/İşki mahzeni işletmeleri, belediyeler	Yoğun zemin temizleyicileri	RM 750	1-5%
		Zemin temizleyicileri	RM 69	0,5-1%
	Otomobil/kamyon atölyeleri	Yoğun zemin temizleyicileri	RM 750	1-5%
		Zemin temizleyicileri	RM 69	0,5-1%
	Gemi donanımı	Yoğun zemin temizleyicileri	RM 750	1-5%
		Zemin temizleyicileri	RM 69	0,5-1%
Yıkama fırçası	Belediyeler	Aktif yıkama; dış, alkali	RM 81	1-5%
		Çok amaçlı temizleyiciler	RM 55 0,5-8%
	Otomobil/kamyon atölyeleri	Aktif yıkama, alkali (araç üst/alt yıkama)	RM 81	1-5%
	Gemi donanımı	Aktif yıkama; dış, alkali	RM 81	1-5%

Sistem tesisatı

Sadece yetkili teknik personel için!

Montaj

DIKKAT

Cihazın aşırı ısınmasını önlemek için, kurulum yeri yeterli oranda havalandırılmış olmalıdır.

– Cihaz, su hattı ya da yüksek basınç boru hattı şe- bekesine gergin şekilde bağlanmamalıdır. Bağlantı hortumları mutlaka takılmalıdır.

– Su hattı şebekesi ve bağlantı hattı arasına bir ka- patma vanası takılmalıdır.

Yüksek basınç hatlarının montajı

Montaj sırasında, 24416 sayılı "Yüksek basınçlı temizleyiciler; sabit montajlı yüksek basınçlı temizleme sistemleri; Kavramlar, istemler, montaj, kontrol" VDMA birim yaprağındaki bilgilere dikkat edilmelidir (Beuth Berlag, www.beuth.de adresinden temin edilebilir).

– Boru hattındaki basınç düşüşü 1,5 MPa'nın altında olmalıdır.
- Bitmiş boru hattı 32 MPa ile test edilmelidir.
– Boru hattının izolasyonu 100 °C sıcaklığa dayanıklı olmalıdır.

Su beslemesi

DIKKAT

Uygun olmayan suyla besleme durumunda sistem için hasar tehlikesi.

Not: Besleme suyundaki kirler sisteme zarar verebilir. Kärcher, ilmek mesafesi < 80 µm olan bir su filtresinin kullanılmasını önerir.

Ham su kalitesinden beklentiler:

pH değeri 6,5...9,5
Elektrik iletkenliği < 2000 μS/cm
Ayrilabilir maddeler < 0,5 mg/l *
Filtrelenebilir maddeler (kum bü-yüklüğü 0,025 mm altında)	< 20 mg/l
Hidrokarbonlar < 20 mg/l
Klorid < 300 mg/l
Kalsiyum < 85 mg/l **
Toplam sertlik < 15 °dH **
Demir < 0,5 mg/l
Mangan < 0,05 mg/l
Bakır < 0,02 mg/l
Genel kokulardan arındırılmış

* Numune hacmi 1 litre / dibe çökme süresi 30 dakika
** Daha yüksek değerlerde kireç çözdürme önlemleri gereklidir.
→ Su girişini, su hortumuyla birlikte su hattı şebekesi-ne bağlayın.
- Su beslemesinin kapasitesi, HDC 40/XX'te 4000 l/saat, HDC 60/XX'te 6000 l/saat, HDC 80/XX'te 8000 l/saat ve en az 0,15 MPa olmalıdır.
- Ön basınç pompasız cihazlar: Su sıcaklığı 60 °C'nin altında olmalıdır.
- Ön basınç pompalı cihazlar: Su sıcaklığı 85 °C'nin altında olmalıdır.

Elektrik bağlantısı

Not: Çalıştırma işlemleri kısa süreli gerilim düşüşleri yaratır. Şebeke koşullarının elverişsiz olması durumunda, cihazlarda kısıtlanmalar ortaya çıkabilir.

DIKKAT

Elektrik bağlantı noktasında izin verilen maksimum nominal empedans (Bkz. Teknik Bilgiler) aşılmamalıdır. Bağlantı noktanızdaki mevcut şebeke empedansıyla ilgili belirsizlikler olması durumunda lütfen enerji tedarik kurumunuzla bağlantı kurun.

– Bağlantı değerleri için Bkz. Teknik Özellikler ve Tip Plakası.
– Elektrik bağlantısı bir elektrik tesisatçısı tarafından yapılmalı ve IEC 60364-1'e uygun olmalıdır.
– Çalışma bölümündeki akım ileten parçalar, kablolar kusursuz durumda ve su püskürmesine karşı korunmuş olmalıdır.

TEHLIKE

Elektronik kazalardan sakınmak için, önceden devreye sokulmuş eksik akım koruyucu şalterini (maks. 30 mA nominal akım seviyesi) kullanmanızı tavsiye ederiz.

AB uygunluk bildirisi

İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Yüksek basınç temizleyicisi

Tip: 2.509-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2009/125/EG

2011/65/EU

2014/30/EU

Kullanılmış olan uyumlu standartlar

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-4: 2007

EN 62233: 2008

Uygulanan düzenlemeler

(AB) 2019/1781

5.957-926

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Her ülkede, yetkili distribütörümüzün belirlemiş ve yayınlamış olduğu garanti koşulları geçerlidir. Garanti süresi dahilinde cihazda ortaya çıkan ve sebebi malzeme veya üretim hatası olan arızaları ücretsiz onarıyoruz.

Müşteri hizmeti
Sistem tipl: Üretim No.: İşletime alma tarihl:
Kontrolün yapıldigi tarih:Mevcut durum:Imza
Kontrolün yapıldigi tarih:Mevcut durum:Imza
Kontrolün yapıldigi tarih:Mevcut durum:Imza
Kontrolün yapıldigi tarih:Mevcut durum:Imza
