KULLANIM KILAVUZU DCFS950 DEWALT

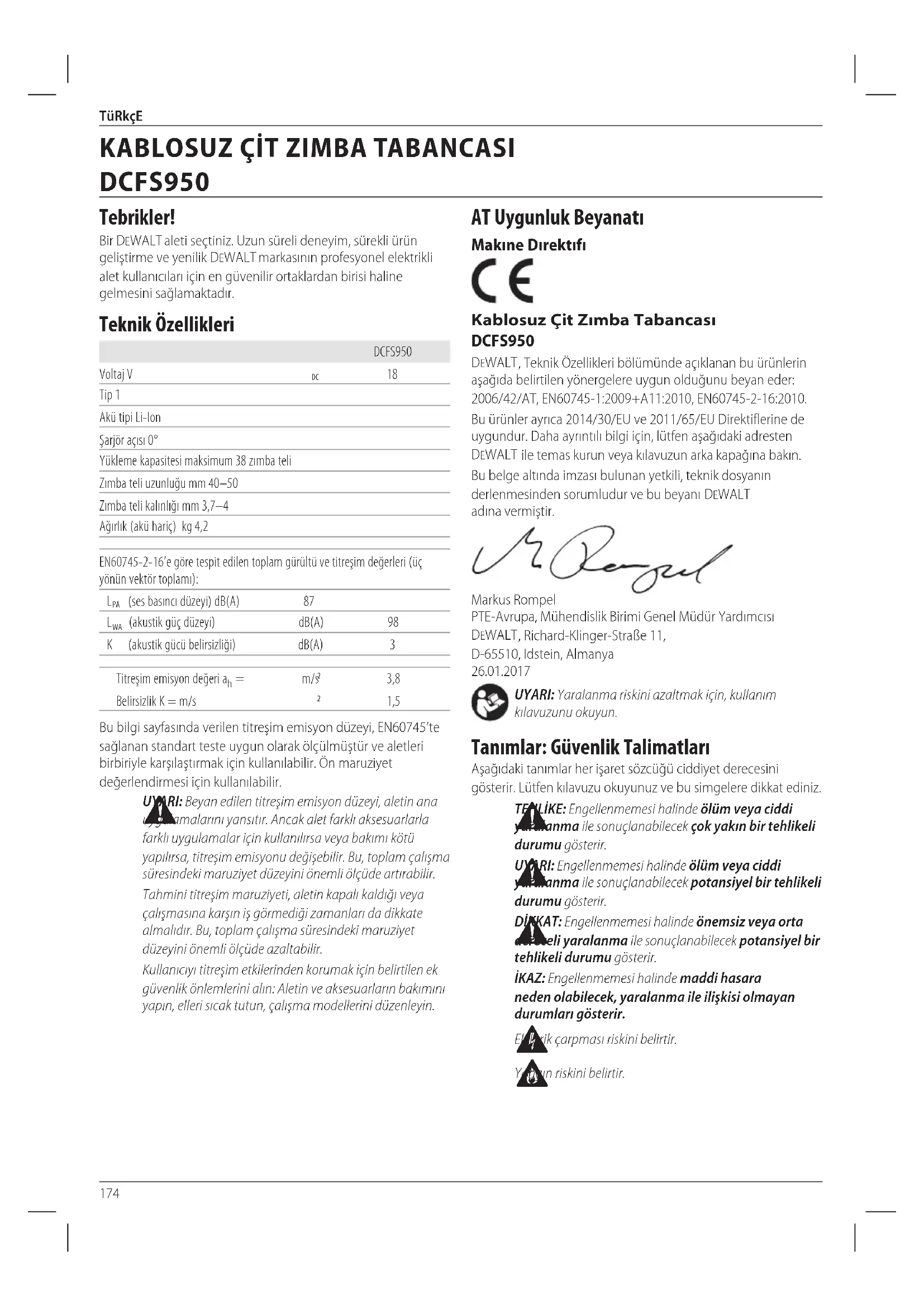

Türkçe (orijinal talimatlardan çevrilmiştir) 174

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

	DCFS950
Voltaj V	pc	18
Tip 1
Akü tipi Li-lon
Şarjör açısı 0°
Yükleme kapasitesi maksimum 38 zimba teli
Zimba teli uzunluğu mm 40-50
Zimba teli kalınlığı mm 3,7-4
Ağırlık (akü hariç) kg 4,2

EN60745-2-16'e göre tespit edilen toplam gürültü ve titreşim değerleri (üç yönün vektör toplamı):

L_PM (ses basinci düzeyi) dB(A)	87
L_WA (akustik güç düzeyi)	dB(A)	98
K (akustik gücü belirsizliği)	dB(A)	3
Titreşim emisyon değeri a_h = Belirsizlik K = m/s	m/s22	3,81,5

Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN60745'te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir.

UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin.

AT Uygunluk Beyanatı

Makine Direktifi

Kablosuz Çit Zimba Tabancası DCFS950

DEWALT, Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN60745-1:2009+A11:2010, EN60745-2-16:2010. Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Mr. Rergel

Markus Rompel

PTE-Avrupa, Mühendislik Birimi Genel Müdür Yardımcısı DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya 26.01.2017

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLIKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UURI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DIJKAT: Engellenmemesi halinde önemsiz veya orta azeli yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik carpması riskini belirtir.

Yun riskini belirtir.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)
Kat. # V		Ah Ağırlık (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/8	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/8	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Veri kodu 201811475B veya sonrasi
**Veri kodu 201536 veya sonrası

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UVARI: Bu elektrikli aletle verilen tüm güvenlik uyarlarını, talimatları, resimleri ve teknik özellikleri

okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanım. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak Şek.de taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

TürkçE

e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun Şek.de giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru Şek.de kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanımın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli Şek.de yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun Şek.de yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıviya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

Zimba Tabancası Güvenlik Uyarıları

• Her zaman aletin içinde çivi olduğunu varsayın. Zimba tabancasının dikkatsiz kullanımı zimba tellerinin beklenmedik şekilde fırlamasına ve yaralanmalara sebep olabilir.
• Aleti kendinize veya yakınınizdaki insanlara doğru tutmayın. Tetiğe yanlışlıkla dokunulması çivinin fırlamasına ve yaralanmalara sebep olabilir.
• Alet çalışılacak yüzey üzerine sağlam yerleştirilmeden çalıştırmayın. Alet çalışılacak yüzey ile temas halinde değilse çivi hedefinizden sapabilir.
• Çivi aletin içinde sıkıştığı, aletin güç kaynağı bağlantısını kesin. Zimba tabancasının elektriğe bağlı olması durumunda sıkışan zimba kazara fırlayabilir.

Zimba Tabancası İlave Güvenlik Uyarıları

UYARI: Herhangi bir zimba tabancasını kullanırken, i kivaya ciddi yaralanma riskini önlemek için aşağıdaki önlemler alınmalıdır. Aleti çalıştırmadan önce tüm talimatları okuyun ve anlayın.

- Zimbanın gömülü elektrik kablolarına temas etmesine yol açabileceği durumlarda aleti izole edilmiş sapından tutun. Elektrik akımı bulunan kablolarla temas halinde akım, aletin iletken metal parçaları üzerinden kullanıcıya iletilerek elektrik çarpmasına yol açacaktır.

- Kullanım sırasında daima uygun kişisel işitme ve diğer koruma tertibatı sağlayın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün sesi işitme kaybına sebep olabilir.

- Kullanılmadığı zaman bataryayı aletten çıkarın. Alanı terk etmeden veya aleti başka bir operatöre teslim etmeden önce daima bataryayı ayırın ve çivileri kartuştan çıkartın. Aleti, batarya takılı durumdayken iskele, basamaklar, merdivenler ve benzeri gibi yer değişimi yapılmasını içeren başka bir çalışma alanına taşımayın. Batarya takılı durumdayken ayarlama yapmayın, bakım gerçekleştirmeyin veya sıkışan çivileri çıkartmayın.

• Alet o sırada kullanılmadığında daima tetik kilidini kullanın. Tetik kilidi kullanılması kazara çivi fırlamasını önler.)
• Alet, tetik ve tetik güvenlik kilidini çalışamaz hale getirecek Şek.de sökmeyin, kurcalamayın veya başka işlem yapmayın. Tetiği basılı konumda bantlamayın ya da bağlamayın. Temas tetiğindeki yayı çıkartmayın. Tetiğin serbest Şek.de hareket ettiğini günlük olarak kontrol edin. Kontrolsüz çivi fırlaması meydana gelebilir.
• Kullanmadan önce aleti kontrol edin. Aletin herhangi bir parçası, tetiği veya tetik kilidi çalışmaz durumdaysa, bağlantı kesilmişse, üzerinde değişiklik yapılmışsa veya düzgün işlev göstermiyorsa o aleti çalıştırmayın. Hasar gören veya eksik parçalar, kullanımdan önce onarılmalı veya değiştirilmelidir. Onarımlar Bakim.
• Alet üzerinde hiç bir değişiklik veya modifikasyon yapmayın.
• Her zaman aletin içinde çivi olduğunu varsayın.
• Aracı asla çalışma arkadaşlarınıza veya kendinize doğrultmayın. Eşek şakaları yapmayın! Emniyetli çalışın! Alete bir çalışma aracı olarak yaklaşın.
• Bir elektrikli aleti çalıştırırken etraftaki kişilerden, çocuklardan ve ziyaretçilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir. Alet kullanılmadığında çocukların ulaşamayacağı, güvenli bir yerde kilitli olarak muhafaza edilmelidir.
• Ulaşmakta zorlandığınız yerlerde kullanmayın. Ayaklarınını daima sağlam ve dengeli Şek.de basın. Denge kaybı yaralanmaya neden olabilir.
• Aleti yalnızca üretildiği amaç için kullanın. Zımba tabancasını açık havada veya zımbanın nüfuz etmesinin çok zor olduğu sert malzemelerde kullanmayın. Aletin gövdesini veya üst kapağı bir çekiç gibi kullanmayın. Fırlayan zımba beklenmedik şekilde gidebilir ve yaralanmaya neden olabilir.
• Zimbanın yanlışlıkla fırlamasından kaynaklanan yaralanmaları önlemek için parmaklarını zı temas tetiğinden uzak tutun.
• Aletin doğru Şek.de bakımıyla ilgili ayrıntılı bilgi için Bakım ve Onarım bölümlerine bakın.
• Aleti her zaman temiz, aydınlatılmış bir alanda çalıştırın. Çalışma yüzeyinde herhangi bir kir bulunmadığından emin olun ve çatı gibi yüksek yerlerde çalışırken dengeyi kaybetmemeye dikkat edin.
• Civiler doğrudan malzemeye çakılmalıdır. Zimbalama işlemi sırasında tabancayı eğmeyin. Seken veya sıkışan zimbalar yaralanmaya neden olabilir.
• Elleri ve vücut uzuvlarını çalışma alanından uzak tutun.
  UVARI: Yaralanmaları önlemek için elleriniz ve bunuzu aletin ön çivi çakma alanından uzak tutun.

• Aleti yanıcı bir toz, gaz veya duman bulunan ortamlarda kullanmayın. Bu alet toz veya gazların alev almasına neden olabilecek kıvılcımlar üretebilir. Başka bir zimba telinin üzerine zimba teli çakılması da kıvılcıma neden olabilir.

• Dar alanlarda çalışırken yüz ve vücut uzuvları alet başlığının arka kısmından uzak tutun. Ani geri tepme, özellikle sert veya sıkı bir malzeme üzerine zimba teli çakma sırasında vücuda darbe ile sonuçlanabilir.

• Çivi çakılırken alet geri tepmesini çalışma yüzeyinden uzağa olacak Şek.de kontrol sağlamak için aleti sıkıca kavrayın.
• Zimba tabancasını kullanırken malzeme kalınlığına dikkat edin. Çıkıntı yapan bir zimba teli yaralanmaya neden olabilir.
• Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

Diğer Tehlikeler

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Duyma bozukluğu.
• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanik tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak Şek.de ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm ^2 dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın. DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

TÜRKÇE

- Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sınırlacmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla kullanılmaya tavsiye edilir.

DINKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca DEWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.

DişkAT: Çocuklar, cihazla oynamalarını önlemek cihazyla kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak Şek.de tasarlanmıştır.
• Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.
• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.
• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka Şek.de hasara ve gerginliğe maruz kalmayacak Şek.de yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.
• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir Şek.de hasar gördüyse çalıştırmayın. Yetkili bir servis merkezine götürün.
• Şarj cihazını sökmeyin; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.

• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir.

• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz.

• ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.
• Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 14 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine 13 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

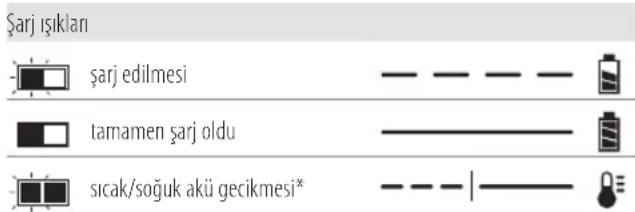

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Şarj ışıkları şarj edilmesi tamamen şarj oldu sicak/soğuk akü gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayı gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru Şek. de çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj

cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazları aşırı yük, aşırı isınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir Şek.de tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7–9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak Şek.de vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik dışinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarji dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir Şek.de uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.

• Aleti ve aküyü sıcaklığın 40 °C'ye (104°F) ulaştığı veya bu sıcaklığı asttığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.

• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.

• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UVARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün ilisi lofazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir Şek.de hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UVARI: Yangın tehlikesi. Bataryayı metal nesnelerin batıya terminallerine değmeyecekleri Şek.de saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIŞKAT: Aleti kullanmadığınız zaman, devrilme veya açışne tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafının üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz Şek.de iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi Şek.de izole edildiğinden emin olun. NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DFWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh)

TÜRKÇE

üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zimnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT™ bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak Şek.de

elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen

Transport (Taşıma) Wh değeri, her biri 36 Wh olan 3 bataryanın

bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kasdedilir).

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.

Kullanım ve taşıma modu etiket işareti örneği

Use: 108 Wh Transport: 3x36 Wh

1. Uzun süreli saklama için, en iyl sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyüateşe atmayın.

USE (KULLANIM) (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCFS950 18 volt akülerle çalışır.

Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546,

DCB547. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Çit zimba tabancası
1 Şarj aleti (yalnızca P2 modelleri)
2 Batarya (yalnızca P2 modelleri)
1 Alet kutusu (yalnızca P2 modelleri)
1 Kullanım kılavuzu

- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayının.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Kulaklık takın.

Koruyucu gözlük takın.

Görünür radyasyon. Işığa bakmayın.

Zimba telinin uzunluğu.

Zimba teli kalınlığı.

Yükleme kapasitesi.

Zimba teli kalınlığı.

Tarih Kodu Konumu (Şek. A)

İmalat yılıni da içeren Tarih Kodu 17 gövdeye basılıdır. Örnek:

2019 XX XX

İmalat Yılı

Açıklama (Şek. A)

UVARI: Hiçbir zaman elektrikli aleti veya herhangi herçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

1 Tetik
2 Tetik kilidi
3 Aletsiz hız seçimi
4 Aletsiz mod seçimi
5 Alet kancası
6 Aletsiz derinlik ayarı
7 Temas tetiği
8 Aletsiz takılma bırakma

9 LED çalışma lambaları (x2)
10 Şarjör
11 Şarjör açma
12 Itici
13 Batarya çıkarma düğmesi
14 Batarya

Kullanim Amaci

Çit zimba tabancası SADECE zimbaları tahtaya çakmak için kullanılmak üzere amaçlanmıştır. Bu alette biri sıralı çalışma modu ve diğeri benzersiz hızlı sıralı çalışma modu (RapidCycle) olmak üzere iki çalışma modu vardır. Uygulamanız için doğru modu seçtiğinizden emin olmak için aleti kullanmadan önce kılavuzda yer alan Mod Seçimi bölümünü okuyun.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kULLanMaYIn.

Bu çit zimba tabancası, profesyonel kullanım amaçlı bir elektrikli alettir.

Bu alette yalnızca geçerli üretim kodu gereksinimlerini karşılayan DEWALT zimba telleri kullanılmalıdır.

Bu alet, inşaat çalışanları tarafından kullanılmak üzere tasarlanmıştır.

Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

Boş Atış Kilidi

Zimba tabancanızdaki şarjör boşalmaya yakınken aletin atış yapmasını engelleyen boş atış kilidi bulunmaktadır. Şarjörde 5 zimba teli kaldığında, aletin çalışması durur. Bir grup karışık zimba teli yüklemesi yapmak için Aleti Doldurma bölümüne bakın.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için hangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

U? RI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. B)

nOT: Akünün 14 tamamen şarjlı olduğundan emin olun.

Aküyü Aletin Koluna Takma

1. Aküyü 14 kolun içindeki raylarla hizalayın (Şek. B).
2. Aküyü, yerine oturduğunu duyana kadar ve alette tamamen oturana kadar kolun içine kaydırın.

Aküyü Aletten çıkarma

1. Serbest bırakma düğmesine 13 basın ve aküyü sıkıca çekerek aletin kolundan çıkarın.
2. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

TÜRKÇE

Akü Şarj Sevİyesi Göstergesi (Şek. B)

Bazı DEWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan 23 bir şarj seviyesi göstergesini içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine basın ve basılı tutun. Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek Şek.de yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

NOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişime tabidir.

Alet Kancası (Şek. C)

DEWALTşarjlı zimba tabancaları entegre bir alet kancası 5 içerir ve bu kanca sol veya sağ elini kullananlar için kolaylık sağlayacak şekilde aletin iki tarafına da takılabilir.

Kanca istenmiyorsa aletten çıkartılabilir.

Alet Kancasının Çıkartılması

1. Bataryayı aletten çıkartın.
2. Aleti sağ el kullanımı ile sol el kullanımı arasında değiştirmek için aletin ters tarafından vidayı 15 sökün ve diğer taraftan tekrar monte edin.
3. Bataryayı değiştirin.

UYARI: Bu alete herhangi bir ayar veya servis bakımı yaradan önce zimba tellerini şarjörden çıkartın. Buna uyulmaması ciddi yaralanmaya yol açabilir.
UYARI: Herhangi bir ayarlama yapmadan, aksesuarları ağırlirmeden, bakım gerçekleştirmeden veya aleti hareket ettirmeden önce bataryayı aletten çıkartın. Bu tür önleyici güvenlik tedbirleri aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
DINKAT: Aleti kullanmadığınız zaman, devrilme veya dağme tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük bataryaya sahip bazı aletler bataryanın üzerinde dik durabilir, ancak kolayca devrilebilirler.

KULLANMA (FIG. A)

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere dalla uyun.

UYARI: Ciddi yaralanma riskini azaltmak için kürzıngi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

UYARI: Bu kılavuzun başında yer alan Zimba Tabancası Çaşlenlik Uyarıları başlıklı bölüme bakın. Bu aleti çalıştırırken, daima göz ve kulak koruyucu kullanın. Tabancayı siz ve başkalarından uzağa bakacak şekilde tutun. Güvenli çalışma için, zimba tabancasını her kullanmadan önce aşağıdaki prosedürleri tamamlayın ve kontrolleri yapın.

1. Uygun göz, işitme ve solunum koruması kullanın.

2. Bataryayı aletten çıkartın.

3. İticiyi 12 arka konumda kilitleyin ve tüm zimba tellerini şarjörden çıkartın.
4. Temas tetiği ve itici mandalın sorunsuz ve düzgün çalışıp çalışmadığını kontrol edin. Mekanizma düzgün çalışmıyorsa aleti kullanmayın. ASLA temas tetiğini yukarı konumda tutan bir alet kullanmayın.
5. ASLA bazı parçaları hasarlı bir aleti kullanmayın.

Uyarli: Yaralanma riskini azaltmak için, bakım yaradan, sıkışan bir zimba telini çıkartmadan, çalışma alanını terk etmeden, aleti başka bir konuma taşımadan veya aleti başka bir kişiye teslim etmeden önce bataryayı aletten çıkartın.

Uygun El Pozisyonu (Şek. D)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA Şek. de gösterilen uygun el pozisyonunu kullanın.

UVARI: Ciddi yaralanma riskini azaltmak için, ani tepki in-line karşı aleti DAIMA sıkıca tutun.

Doğru el pozisyonu Şek. D'de gösterildiği gibi, bir elin ana tutamak üzerinde olduğu konumdur 16.

Aletin Hazırlanması (Şek. A)

İKAZ: ASLA aletin iç kısmına yağ veya temizlik malzemesi püskürtmeyin veya herhangi bir diğer Şek.de girmesine izin vermeyin. Bunu yapmanız aletin performansını ve ömrünü ciddi Şek. de etkiler.

NOT: Batarya ambalajından çıkarıldığında tam şarj edilmiş durumda değildir. İlgili talimatları takip edin (bkz.

Şarj Prosedürleri)

1. Bu kılavuzdaki Zimba Tabancası Güvenlik Uyarıları bölümünü okuyun.
2. Göz ve kulak için koruyucu kullanın.
3. Bataryayı aletten çıkartın.
4. Şarjördeki tüm çivilerin boşaltılmış olduğundan emin olun.
5. Temas tetiği ve itici mandalın 12 sorunsuz ve düzgün çalışıp çalışmadığını kontrol edin. Mekanizma düzgün çalışmıyorsa aleti kullanmayın. ASLA temas tetiğini harekete geçirilmiş konumda tutan bir alet kullanmayın.
6. Aleti kendinizden ve başkalarından uzağa bakacak Şek. de tutun.
7. Tam şarj olmuş bataryayı takın.

Tetik Güvenlik Kilidinin Kullanımı (Şek. E)

UYARI: Ciddi yaralanma riskini azaltmak için, alet kımlmadığında tetiği basılı konumda tutmayın. Alet kullanılmadığında tetik güvenlik kilidini KİLİTLİ (Şek. E) konuma getirin.

UYARI: Yaralanma riskini azaltmak için, ayarlamaları yapılmadan önce tetiği kilitli konuma getirin, bataryayı aletten ayırın ve zimbaları şarjörden boşaltın.

Her DEWALTzimba tabancasında bir tetik güvenlik kilidi 2 bulunur ve bu kilit Şekil E'de gösterildiği gibi sağa itildiğinde, tetiği kilitleyip motora giden gücü baypas ederek zimba beslemesini engeller.

Tetik güvenlik kilidi sola çekik olduğunda alet tamamen çalışır durumda olacaktır. Herhangi bir ayar sırasında veya alet kullanılmadığında tetik güvenlik kilidi her zaman kilitli (Şek. E) olmalıdır.

İKAZ: Aleti bataryası takılı Şek.de saklamayın. Bataryanın zarar görmesini engellemek ve en iyi batarya ömrünü elde etmek için bataryaları alete veya şarj aletine takılı olmadan, serin ve kuru bir yerde saklayın.

Aleti Doldurma (Şek. F)

UYARI: Aleti kendiniz ve başkalarından uzağa bakacak şürle tutun.

UYARI: Temas tetigi veya tetik basiliyken kesinlikle zimba tildurmayın.

UYARI: Zimba tellerini doldurmadan veya boşaltmadan önce daima bataryayı çıkartın.

DİKKAT: Yaralanmayı önlemek için parmaklarını itme natalı hareket alanından uzak tutun.

UVARI: Herhangi bir ayar yapıldığında veya alet kalıherında değilse tetik güvenlik kilidi daima devrede olmalıdır.

1. Zimba tabancasını ters çevirin.
2. Yaylı itme mandalını 12 kilitlemek için şarjörün alt kısmına doğru kaydırın.
3. Zimba teli şeritlerini şarjörün yükleme yuvasına yerleştirin ve çivi başlarının yuvanın ağız kısmıyla doğru şekilde hizalandığından emin olun. (Uygun zimba teli büyüklüğü için bkz. Teknik Veriler.)

nOT: Zimba telleri, zimba tabancası uç kısmının yakınında yüklenemez.

1. Parmakları hareket alanından uzak tutmak için, itici mandalı bırakarak şarjörü kapatın. Dikkatlice mandalın kayarak zimba teli şeridine geçmesini sağlayın.

Aletin Boşaltılması

UVARI: Herhangi bir ayar yapıldığında veya alet kılırunmda değilse tetik güvenlik kilidi daima kilitli konumda olmalıdır.

1. Bataryayı zimba tabancasından çıkartın.
2. Yaylı itme mandalını kilitlemek için şarjörün alt kısmına doğru kaydırın.
3. Çivi şeridi serbestçe şarjörün dışına kayana kadar aleti yukarı itin.
4. Batarya çıkartıldıktan sonra, zimba teli kalmadığını doğrulamak için uç kısmını kontrol edin.

nOT: Daha iyi performans için aletin uç bölgesinde bir mknatıs mevcuttur. Boşaltma sırasında, küçük zimba teli parçalarının uç parçasındaki mknatısa tutulmadığından daima emin olun.

Hız Ayarı Özeti (Şek. A, G, H)

Bu zimba aleti, farklı uygulamalar için ayarlamak üzere aletsiz hız seçme düğmesi 3 ile donatılmıştır. Zimba tellerinin güç ayarı 1'de yeterli derinliğe çakılamaması durumunda, ilave çakma gücü sağlamak için gücü 2 veya 3'e ayarlayabilirsiniz.

İKAZ: Zimba tellerinin yumuşak malzemelere yüksek hızda çalışılması alette aşırı yıpranmaya ve erken arızaya sebep olabilir.

Hiz Ayarı Uygulama		Tipik Zimba TeliUzunluğu
1	Kısa zimba teli / istenen minimalzimba hızı	40 mm
2	Orta ila büyük zimba telleri için istenenartırılmış zimba hızı	45–50 mm
3	Uç Direkleri ve Mesnetlere Zimbalama /istenen maksimum zimba hızı	45–50 mm

UYARI: Zimba telleri doğrudan malzemeye çakılmalıdır. Zimbalama işlemi sırasında aleti eğmeyin. Şekil Hye bakın. Zimba telleri malzemeye dik şekilde çakıldığında zimba teli tutma değerleri artar.

Alet, tetik 1 şu modlardan birine getirilerek/çekilerek çalıştırılabilir: sıralı mod veya RapidCycle sıralı mod. Her bir modda çivi çakmayla ilgili ayrıntılı talimatlar için bkz.

Mod Seçimi.

Derinlik Ayarı (Şek. I)

Zimba teli derinliği, aletin yanındaki derinlik ayarlama düğmesi 6 kullanılarak ayarlanabilir.

UYARI: Derinliği ayarlamaya çalışırken yanlışlıkla kürçete geçme sonucu ciddi yaralanma riskini azaltmak için DAİMA şunları yapın:

• Bataryayı çıkartın
• Tetik kilidini etkinleştirin.
• Zimba tabancasının burnunu daima kendinizden uzağa doğru tutun.

• Ayarlama sırasında tetiğe dokunmaktan kaçının.

• Zimba telini daha sığ çakmak için, derinlik ayarlama düğmesini 6 sola.

• Zimba telini daha derin çakmak için, derinlik ayarlama düğmesini 6 sağa.

Mod Seçimi (Şek. A)

Standart sıralı çalışma modunu seçmek için, aletsiz mod seçme düğmesini 4 tek ok simgesini (◀) gösterecek şekilde kaydırın. Hızlı sıralı çalışma modunu (RapidCycle) seçmek için, aletsiz mod seçme düğmesini 4 çift ok simgesini (◀◀) gösterecek şekilde kaydırın.

nOT: RapidCycle modunda batarya ömrü standart sıralı moda göre daha kısıadır. Aletin standart sıralı modda çalıştırılması maksimum batarya ömrü sunar.

Sirali Modu

Sıralı çalışma modu aralıklı zimba teli çakma için kullanılır. Bu mod zimba tellerinin çakılması için maksimum batarya ömrü sunar.

1. Aletsiz mod seçme düğmesini 4 kullanarak sıralı modu seçin.

TürkçE

1. Tetik güvenlik kilidini 2 serbest bırakın.
2. Temas tetiğini 7 iş parçasına bastırın.
3. Aleti harekete geçirmek için tetik düğmesini 1 çekin.
4. Tetiği bırakın ve zimba tabancasını çalışılan yüzeyden kaldırın.
5. Bir sonraki zimba telini çakmak için 3-5. adımları tekrar edin.

RapidCycle Modu

RapidCycle modunda, hızlı sıralı zimbalama yapmak için bir zimba telini çaktıktan sonra motor dönüş hızı otomatik olarak eski konumuna döner. Daha kısa sürede daha çok zimba çakma imkanı sağlayan bu mod batarya şarjının daha hızlı boşalmasına neden olur.

1. Aletsiz mod seçme düğmesini 4 kullanarak RapidCycle modunu seçin.
2. Tetik güvenlik kilidini 2 serbest bırakın.
3. Temas tetiğini 7 iş parçasına bastırın.
4. Aleti harekete geçirmek için tetik düğmesini 1 çekin.
5. Tetiği bırakın ve zimba tabancasını çalışılan yüzeyden kaldırın.
   nOT: Alet motoru, temas tetiğine 7 basılmaksızın otomatik olarak tam hızlı konuma geri döner.
6. Bir sonraki zimba telini çakmak için 3-5. adımları tekrar edin.

Çok Açılı Temas Tetiği (Şek. J)

Temas tetiğinde 7, kullanıcının, zımbalamak istediği açıya bağlı olarak teli bulmasını sağlayan üç çentik mevcuttur ve bunlar kullanıcının zimbayı ahşap damarına 45 dereceye kadar açıyla çakmasını sağlar.

Lambalar/LED Gösterge (Şek. A)

Aletin ön tarafından, şarjörün her iki yanında pil ve sıkışma/durma gösterge lambaları 9 bulunur.

	Düşük BaTaRYaBataryayı dolu bir bataryayla değiştirin.
	slcak BaTaRYaBataryayı soğutun veya soğuk bir bataryayla değiştirin.
	sikİŞMa/TakILMa DURUMUBırakmak için takılma bırakma kolunu döndürün. Bkz.Takılma Birakma veya Sıkışmış Bir Zimba Telinin Çıkarılması.
	aLET slcak (Her iki LED Yanıp Sönüyor) Kullanmaya devam etmeden önce aletin soğumasını bekleyin.
	haTaAleti bataryasını çıkarıp takarak veya tetik kilidini döndürerek kapatıp açın. Hata devam ederse yetkili DEWALT servis merkezine götürün.

Takılma Bırakma (Şek. K)

Motorun ürettiği tüm enerjinin bir sert malzemelere zimba teli çakmak için kullanılması durumunda alet takılıp durabilir. Sürücü sürüş devrini tamamlayamaz ve sıkışma/takılma göstergesi yanıp söner. Alet üzerindeki takılma bırakma kolunu 8 çevirdiğinizde mekanizma serbest kalacaktır.

nOT: Alet kendisini kapatacak ve batarya çıkarılıp tekrar takılana kadar sıfırlanmayacaktır. Sürücü otomatik olarak başlangıç pozisyonuna dönmezse, Sıkışmış Bir Zimba Telinin Çıkarılması bölümüne bakın. Alet takılmaya devam ederse, lütfen çalışılan malzemeyi ve çivi boyunu çok sert bir uygulama olup olmadığına dair değerlendirin. Ayrıca zimba tabancası ısınabilir ve daha fazla kullanılmadan önce soğuması için beklenmesi gerekir.

Sıkışmış Bir Zimba Telinin Çıkarılması (Şek. A, L)

UYARI: Ciddi yaralanma riskini azaltmak için, kettungi bir ayarlama yapmadan, aksesuarları değiştirmeden, bakım gerçekleştirmeden veya aleti hareket ettirmeden önce bataryayı aletten çıkartın. Bu tür önleyici güvenlik tedbirleri aletin istem dışı olarak çalıştırılması riskini azaltacaktır.

DİKAT: Sıkışmış bir zimba telini çıkartırken zimba tutuncasını uç kısmı yukarıda veya batarya ayağı yukarıda KONUMLANDIRMAYIN. Zimba tabancasının bu şekilde tutulması sıkışmış zimba teli veya parçalarının makine içerisinde çekilmesine neden olabilir. Bir zimba telinin herhangi bir parçası aletin içerisinde çekilirse üst kapak çıkartılarak zimba teli geri alınmalıdır.

Aletin uç kısmına bir zimba teli sıkışırsa, aleti sizden uzağa bakacak şekilde tutun ve aşağıdaki talimatları izleyerek zimba telini çıkartın:

1. Aletin bataryasını çıkartın ve tetik güvenlik kilidini devreye sokun.
2. Aleti yana yatırdıktan sonra yaylı iticiyi 12 kilitlemek için şarjörün alt kısmına doğru kaydırın ve zimba teli şeridini boşaltın.
3. Önce şarjör açma kolunu 11 döndürün ve sonra şarjörü 10 ileri döndürün.
4. Sıkışan/kıvrılan zimba telini gerekirse pense kullanarak çıkarın.

DIŞKAT: Bir zimba telinin herhangi bir parçası aletin irkine çekilirse üst kapak çıkartılarak zimba teli geri alınmalıdır.

1. Sürücü aşağı pozisyondaysa, zimba tabancasının üstündeki takılma bırakma kolunu döndürün.

nOT: Takılma bırakma kolu döndürüldükten sonra vuruş biçağı sıfırlanmazsa, uzun bir tornavida yardımıyla sürücünün sıfırlanması gerekebilir.

1. Şarjörü aletin uç kısmının altındaki yerine geri döndürün ve şarjör açma kolunu kapatın.

2. Bataryayı geri takın. nOT: Alet kendisini kapatacak ve batarya çıkarılıp tekrar takılana kadar sıfırlanmayacaktır.

3. Zimba tellerini şarjöre geri takın (bkz. Aleti Doldurma).

4. İtme mandalını bırakın.
5. Çalışmaya devam etmek istediğinizde tetik güvenlik kilidini devre dışı bırakın.

NOT: Zimba telleri sürekli sıkışıyor veya sürücü sıfırlanamıyorsa, alet yetkili bir DEWALTservis merkezi tarafından bakıma tabi tutulmalıdır.

Soğuk Havada Çalıştırılması

Aletleri donma sıcaklığının altında çalıştırırken:

1. Kullanmadan önce aleti olabildiğince sıcak tutun.
2. Kullanım öncesinde aleti hurda tahta üzerinde 10 - 15 kez deneyin.

Sıcak Havada Çalıştırılması

Alet normal çalışmalıdır. Bununla birlikte, aşırı sıcaklık tamponların ve diğer kauçuk parçaların bozulmasına sonucunda da bakım maliyetinin artmasına neden olacağı için, aleti direk güneş ışığından uzak tutun.

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak Şek.de tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir Şek.de çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için kuzinangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

GÜNLÜK BAKIM TABLOSU

İŞLEM Şarjör, itici ve temas tetiği mekanizmasını temizleyin.

NEDEN Şarjörün düzgün çalışmasını sağlar, aşınmayı azaltır ve sıkışmayı önler.

NASIL Aleti temizlemenin en etkili yolu, basınçlı hava üflemesi şeklindedir. Kir çekme ve/veya aletin plastik parçalarına zarar verme eğiliminde olduğu için yağların, periyodik yağlayıcıların veya solventlerin kullanılması tavsiye edilmez.

İŞLEM Her kullanımdan önce, tüm vidaların ve bağlantı elemanlarının sıkı ve hasarsız olduğundan emin olmak için kontrol edin.

NEDEN Sıkışmaları ve alet parçalarının erken bozulmasını önler.

NASIL Uygun altıgen anahtar veya tornavida kullanarak gevşemiş vidaları sıkın.

Yağlama

İKAZ: ASLA aletin iç kısmına yağ veya temizlik malzemesi püskürtmeyin veya herhangi

NO LUBE

bir diğer Şek.de girmesine izin vermeyin. Bunu yapmanız aletin performansını ve ömrünü ciddi Şek.de etkiler.

DEWALT aletleri fabrikada düzgün Şek.de yağlanır ve kullanıma hazır gelir. Bununla birlikte, yılda bir kez iyice yağlanması ve kontrol edilmesi için aleti bir yetkili servis merkezine götürmeniz tavsiye edilir.

Temizleme

Uyarli: Havalandırma deliklerinde ve etrafında toz taması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.
UYARI: Aletin metalik olmayan parçalarını temizlemek i şəla çözücü veya başka sert kimyasal kullanmayın.

Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İlave Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilen dinşindaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Vuruş Bıçağı Yedek Kiti (Şek. M-O)

UYARI: Kendi güvenliğiniz için herhangi bir aksesuarı kürçmadan önce elektrikli alet kullanma kılavuzunu okuyun. Bu uyarılara dikkat edilmemesi ciddi yaralanmaların yanı sıra aletin ve aksesuarın hasar görmesine neden olabilir. Bu alete bakım yaparken, yalnızca aynı yedek parçaları kullanın.

İKAZ: Yedek sürücü kitinin tüm mekanik parçaları kolaylık sağlamak ve dahil olup olmadığını kontrol etmek için gösterilmiştir.

Aşınmış bir sürücü bıçağını değiştirmek için:

1. Bir T-20 Torx anahtarı kullanarak aletin iki tarafından bulunan dört vidayı 18 gevşetin.
2. Dört vidayı çıkartın.Şek. Mıye bakın.
3. Gövde uç kapağını 19 çıkartın. Şek. Mıye bakın.
4. Bir tık sesi duyana kadar sürücünün 20 arka tarafını yukarı iterken sürücüyü üst tampon takımından 22 geçene kadar bu konumda tutarak ileri itin.
5. Kılavuz çubuklarını 21 sökün. Şek. Nıye bakın.
6. Üst tampon takımını sökün.
7. Sürücüyü kendinize doğru (veya aletin arkasına) çekin. Sürücü ray yer bulucu dökümü temizleyene kadar sürücüyü saat yönünde döndürürken sürücüyü kaldırın. Sürücüyü aletten çıkartın. Şek. O'ye bakın.

TürkçE

1. Sürücüyü değiştirin ve yeniden monte etmek için bu adımları ters sırayla takip edin
2. Tam yeniden monte edilmeden önce, yeni sürücünün aracın içinden sorunsuzca geçmesini sağlayın.
3. Sürücüyü, kılavuz çubukları, tamponları ve gövde uç kapağını üniteye geri takın. Gövde uç kapağını alete monte etmeden önce sürücü ve volanı doğru hizalamak büyük önem taşımaktadır. Bu işlem bataryayı bağladıktan sonra birimin ucunu bir tezgaha ya da sert bir yüzeye bastırıp geri çekerek yapılabilir. Bu motorun dönmesini sağlayacaktır. nOT: Sürücü ve volan doğru Şek.de hizalandıklarında motorun son hızda tırmanma sesi duyulacaktır. Sürücü ve volan doğru Şek.de hizalanmamışsa bu durumda motor çalışmayabilir, aletten yüksek bir sürtünme sesi çıkmasına ve normalden çok daha yavaş çalışmasına sebep olabilir. Bu gerçekleşirse sürücüyü çıkartın ve tamponların doğru Şek.de oturduğundan emin olarak yeniden takın.

UYARI: Aletin doğru çalışıp çalışmadığından emin olmak 1 mm zimba tellerini 1. Hızda kullanılmayan bir

tahta üzerinde kontrol edin. Hızda hurda tahtaya çakarak daima kontrol edin. Alet doğru Şek.de çalışmıyorsa, derhal DEWAL.Tyetkili servisiyle iletişime geçin.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı

hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun Şek.de geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.
• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun Şek.de atılacaktır.

SORUN GİDERME REHBERİ

UYA RI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp turkadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

SORUN SEBEP ÇÖZÜM
Temas tetiği basılıyken motor çalışmıyor.	Tetik kilidi kilitli pozisyonda. Tetik kilidini kapatın.
	Boş atış kilidi açık, temas tetiğinin tamamenbasılmasını engelliyor.	Şarjöre daha fazla zımba teli doldurun.
	Alet takıldı, motorun dönmesine engel oluyor. Alet üzerindeki takılma bırakma kolunu döndürün, mekanizma serbestkalacaktır. Sürücü geri dönmüyorsa, bataryayı çıkarın ve sürücüyüelinizle yerine itin.
	Alet sıcak. (Bu durumlardan emin olmak için LEDgöstergesini kontrol edin.)	Kullanmaya devam etmeden önce aletin soğumasını bekleyin.
	Batarya sıcak. (Bu durumlardan emin olmak için LEDgöstergesini kontrol edin.)	Bataryayı soğutun veya soğuk bir bataryayla değiştirin.
	Temas tetiği bükük. Yetkili servis merkezine bakın.
	Motor 5 saniye sonunda duruyor. Normal kullanım, temas tetiğini bırakın ve tekrar basın.
	Terminaller pis veya hasarlı. Yetkili servis merkezine bakın.
	Dahili elektronik parçalar hasarlı. Yetkili servis merkezine bakın.
	Tetik hasarlı. Yetkili servis merkezine bakın.
	Batarya şarjı az veya batarya hasarlı.	Batarya şarj durumunda görünüyorsa şarj seviyesini kontrol edin.Gerekiyorsa bataryayı şarj edin veya değiştirin.
Alet çalışmıyor (motor çalışıyorfakat civileme yapmıyor.)	Kuru ateşleme kilidi ancak kartuşta 5 zımba telikaldığında devreye girer.	Boş atış kilidini devre dışı bırakmak için şarjöre zımba teli doldurun.
	Sıkışan zımba teli/sürücü bıçağı normalpozisyonuna dönmüyor.	Bataryayı çıkartın, sıkışan zımba telini çıkarın, sıkışma bırakma kolunuçevirin, (gerekiyorsa sürücüyü elinizle yerine itin) bataryayı geri takın.
	Hasarlı sürücü.	Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
	Dahili mekanizma sıkıştı. Yetkili servis merkezine bakın.
	Dahili elektronik parçalar hasarlı. Yetkili servis merkezine bakın.
Motor calışıyor fakat çok gürültü yapıyor.	Zimba teli sıkışmış ve sürücü aşağı pozisyonda takılmış.	Takılma bırakma kolunu kullanın, sıkışan zimba tellerini çıkartın ve gerekirse sürücüyü elinizle yerine itin.
	Hasarlı sürücü. Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
Makine bıçağı devamlı olarak aşağı konumda takılıyor veya serbestçe hareket etmiyor.	Zimba teli sıkışmış ve sürücü aşağı pozisyonda takılmış.	Takılma bırakma kolunu kullanın, sıkışmış zimba tellerini çıkartın ve gerekirse sürücüyü elinizle yerine itin.
	Uç kısımda kir birikintisi var. Uç kısmını temizleyin ve yatağa sıkışan kırık zimba teli parçaları olup olmadığını kontrol edin. Bkz. Sıkışmış bir Zimba Telinin Çıkarılması.
	Hasarlı veya eski sürücü. Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
Alet calışıyor fakat civileri tam çakmıyor.	Hız seçme ayarı yanlış konumda. Daha yüksek güç ayarı seçin.
	Derinlik ayarı hatalı. Aletsiz derinlik ayarlama kadranını ayarlayın.
	Alet iş parçasına sıkıca oturmuyor. Aleti iş parçasına sıkıca oturtmak için uygun gücü uygulayın. Kullanım kılavuzuna bakın.
	Malzeme ve çivi uzunluğu. Eğer alet takılmaya devam ederse (Takılma bırakma kolunu kullanmak zorunda bırakacak) çok sert olmayan uygun malzeme ve çivi boyutuna geçin.
	Hasarlı veya eski sürücü ucu. Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
	Hasarlı çalışma mekanizması. Yetkili servis merkezine bakın.
Alet calışıyor fakat çivi çakmıyor.	Yanlış ebat veya zimba teli.	Sadece önerilen zimba tellerini kullanın. Bkz. Teknik Veriler.
	Uç kısımda kir birikintisi var. Uç kısmını temizleyin ve yatağa sıkışan kırık zimba teli parçaları olup olmadığını kontrol edin.
	Şarjörde kir var. Şarjörü temizleyin.
	Hasarlı veya eski sürücü. Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
	Eskimiş şarjör.	Şarjörü değiştirin. Yetkili servis merkezine bakın.
	İtme yayı hasarlı.	Yayı değiştirin. Yetkili servis merkezine bakın.
Sıkışmış zimba teli.	Yanlış ebat veya zimba teli.	Sadece önerilen zimba tellerini kullanın, Bkz. Teknik Veriler.
	Önceki sıkışma temizliği/kontrolden sonra şarjör sağlam takılmamış.	Şarjörün yerine tam oturduğundan emin olun.
	Hasarlı veya eski sürücü. Makineyi kitle değiştirin veya yetkili servis merkezine başvurun.
	Malzeme ve çivi uzunluğu. Eğer alet takılmaya devam ederse (Takılma bırakma kolunu kullanmak zorunda bırakacak) çok sert olmayan uygun malzeme ve çivi boyutuna geçin.
	Ağızda birikinti var.	Uç kısmını temizleyin ve yatağa sıkışan kırık zimba teli parçaları olup olmadığını kontrol edin.
	İtme yayı hasarlı.	Yayları değiştirin. Yetkili servis merkezine bakın.
	Alet henüz ısınmamış.	Yeni aletlerde parçaların ısınması için 100–500 zimba teli çakmaya ihtiyaç duyulmaktadır. Bu sürede zimba tellerinin tam çakılmasında zorluk yaşamanız durumunda daha kısa zimba teli takın.
	Eskimiş şarjör.	Şarjörü değiştirin. Yetkili servis merkezine bakın.
Zimba teli çok derine gidiyor.	Güç ayarı çok yüksek.	Daha düşük güç ayarı seçin.
	Derinlik ayarı hatalı. Aletsiz derinlik ayarlama kadranını ayarlayın.
Zimba teli kıvrılıyor.	Zimba teli ahşapta budağa denk gelmiştir.	76 mm ilerleyin ve yeniden deneyin.
