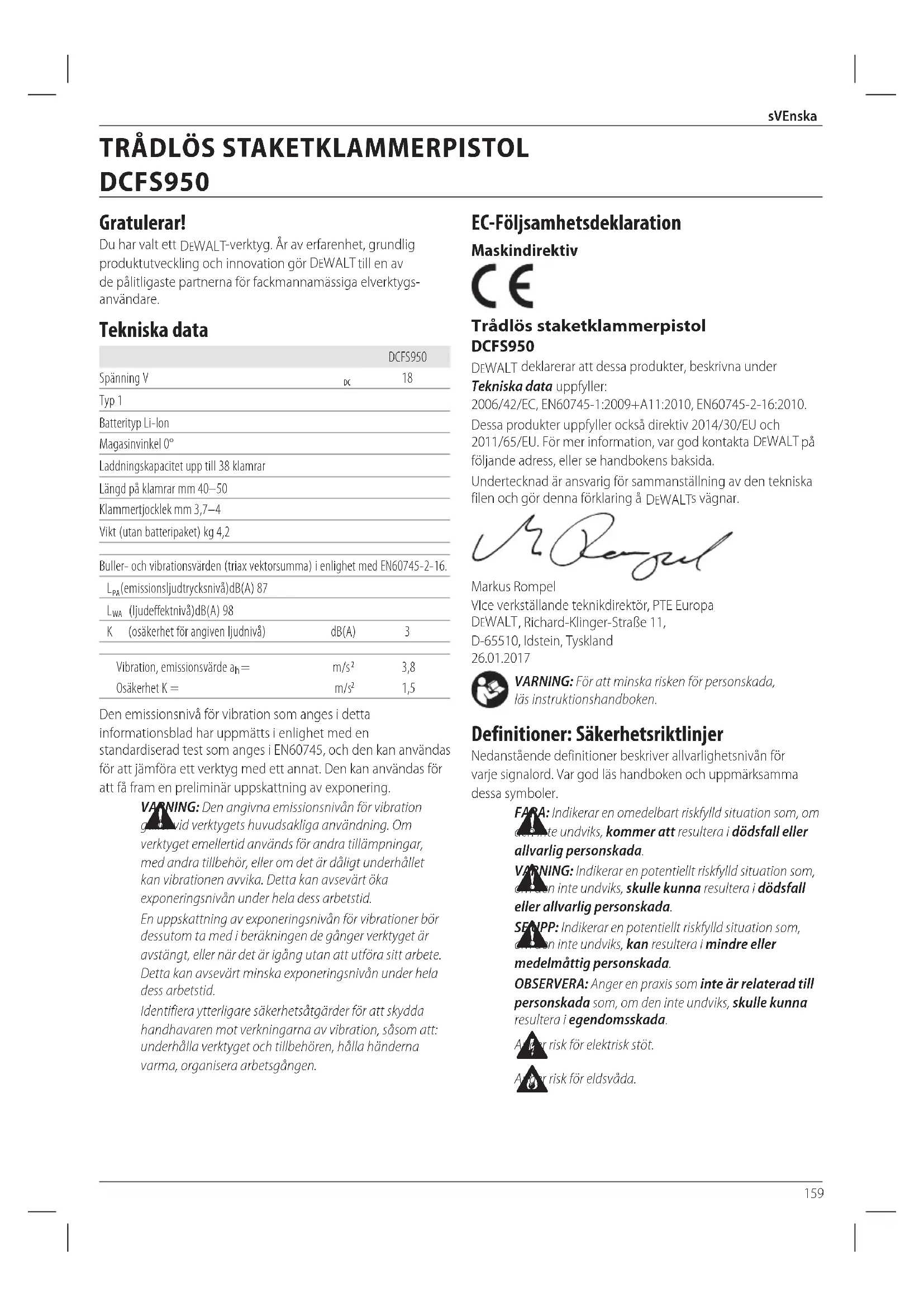

BRUKSANVISNING DCFS950 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 159

1) Sikkerhet på arbeidsområdet

IkkE bruk när det er vätt eller i nærheten av antennelige væsker eller gasser.

Oppsummering av hastighetsinnstilling (Fig. A, G, H)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygsanvändare.

Tekniska data

	DCFS950
Spänning V	DC	18
Typ 1
Batterityp Li-Ion
Magasinvinkel 0°
Laddningskapacitet upp till 38 klamrar
Längd på klamrar mm 40-50
Klammertjocklek mm 3,7-4
Vikt (utan batteripaket) kg 4,2

Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-16.
L_PA (emissionsljudtrycksnivå)dB(A) 87
L_WA (ljudeffektnivå)dB(A) 98
K (osäkerhet för angiven ljudnivå)	dB(A)	3
Vibration, emissionsvärde a_h =	m/s ^2	3,8
Osäkerhet K =	m/s ^2	1,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN60745, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

VARNING: Den angivna emissionsnivån för vibration gavid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

EC-Följsamhetsdeklaration

Maskindirektiv

Trådlös staketklammerpistol DCFS950

DEWALT deklarerar att dessa produkter, beskrivna under

Tekniska data uppfyller:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

M. Georg

Markus Rompel

Vice verkställande teknikdirektör, PTE Europa DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland 26.01.2017

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om och inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SENPP: Indikerar en potentiellt riskfylld situation som, indaren inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Aner risk för elektrisk stöt.

Anther risk för eldsvåda.

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah Vikt (kg)		DCB104 DC	CB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0 1,05 60 270 170 140 90 60 90 X
DCB547 18/54 9,0/3,0 1,46 75* 420 270 220 135* 75* 135* X
DCBS48	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från

strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksåkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll här, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.

c) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.

e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.

g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.

b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.

c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar,

spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.

d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

Säkerhetsvarningar klammerpistol

- Utgå alltid från att verktyget innehåller fästdon. Oförsiktig hantering av klammerpistolen kan resultera i oväntad avfyrning av fästdon och personskador.

- Rikta inte verktyget mot dig själv eller mot personer i närheten. Oväntad avfyrning kommer att avlossa spikpistolen och orsaka skador.

- Använd inte verktyget om det inte ligger an ordentligt mot arbetsstycket. Om verktyget inte har full kontakt med arbetsstycket kan fästelementet vika av från målet.

- Koppla bort verktyget från strömkällan om klammern fastnar i verktyget. Om klammerpistolen är inkopplad kan den aktiveras av misstag vid borttagning av fästdon som fastnat.

Ytterligare säkerhetsanvisningar för klammerpistol

WARNING: När en klammerpistol används skall alla sordnetsgårder som anges nedan följas för att undvika risk för dödsfall eller skador. Läs igenom och förstå alla instruktioner innan verktyget används.

- Håll verktyget i isolerade greppytor under arbete där klamrar kan komma i kontakt med dolda ledningar. Kontakt med en strömförande ledning kommer att göra vissa metalldelar på verktyget strömförande och ge operatören elstötar.

- Använd alltid lämpliga personliga hörselskydd och annan skyddsutrustning under användningen. Under vissa omständigheter och vid användning kan buller från denna produkt bidra till hörselskador.

- Koppla bort batteripaketet från verktyget när det inte används. Ta alltid bort batteripaketet och ta bort fästdon från magasinet innan området lämnas eller verktyget överlämnas till annan användare. Bär inte verktyget till ett annat arbetsområde där byte av plats innebär användning av byggnadsställning, trappor, stegar och liknande, med batteripaketet anslutet. Gör inga inställningar, utför underhåll eller rensa fästdon som fastnat när batteriet sitter på plats.

SVENSKA

• Använd alltid avtryckarlåset när verktyget inte skall användas omedelbart. Användning av avtryckarlåset kommer att förhindra oavsiktlig avfyrning.)
• Ta inte bort, mixtra med eller på annat sätt göra att verktyget, avtryckaren eller avtryckarlåset blir inoperabel. Tejpa inte eller bind fast avtryckaren i påslaget läge. Ta inte bort fjädern från kontaktungan. Kontrollera dagligen att avtryckaren kan röra sig fritt. Okontrollerad avfyrning kan uppstå.
• Inspektera verktyget före användning. Använd inte verktyget om någon del av verktyget, avtryckaren, avtryckarlåset är inoperabel, frånkopplad, ändrad eller inte fungerar korrekt. Skadade eller saknade delar skall repareras eller ersättas innan användning. Se Underhåll.
• Modifiera inte verktyget på något sätt.
• Utgå alltid från att verktyget innehåller fästdon.
• Peka aldrig någonsin med verktyget mot medarbetare eller mot dig själv. Inget spexande! Arbeta säkert! Respektera verktyget som ett arbetsredskap.
• Håll åskådare, barn och besökare borta medan du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen. När verktyget inte används ska det förvaras inlåst på en säker plats utom räckhåll för barn.
• Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Förlorad balans kan orsaka personskador.
• Använd endast verktyget för dess avsedda användning. Avfyra inte fästdon ut i luften eller material som är för hårt för klamrar att tränga in i. Använd inte verktygsstommen eller överdelen som hammare. Avfyrade klamrar kan följa en oväntad väg och orsaka skador.
• Håll alltid fingrarna borta från kontaktungan för att förhindra skador från oavsiktlig utlösning av klammerpistolen.
• Se sektionerna Underhåll och Reparationer för detaljerad information om korrekt underhåll av verktyget.
• Använd alltid verktyget i ett rent och välbelyst område. Se till att arbetsytan är ren från skräp och var försiktig så att du inte förlorar fotfästet när du arbetar på upphöjda platser, såsom på tak.
• Fästelement måste drivas rakt in i materialet. Luta inte klammerpistolen när fästelement drivs. Personskador kan uppstå från klamrar som studsar eller fastnar.
• Håll händer och kroppsdelar undan från det direkta arbetsområdet.

WARNING: För att undvika skador skall händer och soppssdelar hållas undan från verktyget urladdningsområde framtill.

- Använd inte verktyget i närheten av lättantändligt damm, gaser eller ångor. Detta verktyg producerar gnistor som kan antända gaser eller damm och orsaka en explosion. Drivning av en klammer in i andra material kan också orsaka gnistor.

• Håll ansiktet och kroppsdelar undan från baksidan av verktygskåpan vid arbete i trånga utrymmen. Plötslig rekyl kan resultera slag mot kroppen, särskilt vid klamning i hårt eller tätt material.
• Håll ett fast grepp i verktyget för att bibehålla kontrollen samtidigt som verktyget rekylerar bort från arbetsytan när fästelementet drivs.
• Var medveten om materialets tjocklek när klammerpistol används. En utstickande klammer kan orsaka skador.
• Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte verktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.
- Risk för brännskador på grund av att tillbehör blir heta under arbetet.
- Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Laddare

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALT s serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålet.

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i kaddaren. Det kan resultera i elektriska stötar.

VARNING: Vi rekommenderar användning av en jordelsbrytare med en restström på 30mA eller mindre.

SEINPP: Risk för brännskador. För att minska risken för laddor ladda endast DEWALT laddningsbara

batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEI-IPP: Barn bör övervakas för att garantera att de inte eller med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig

montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 14 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 13 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

Se nedanstående tabell angående batteripaketets laddningsstatus.

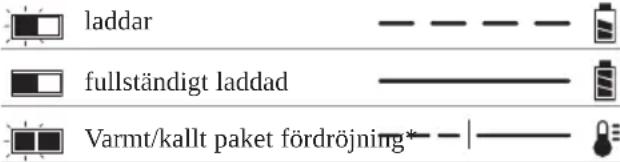

Laddningsindikatorer

laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nätt en lämplig temperatur.

SVENSKA

Laddaren växlar sedan automatiskt till paketladdningsläge.

Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från trömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

- Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller

damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALTladdare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivåtskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SEAPPP: När den inte används skall den läggas på kan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till clavrida om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Lithiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DFWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DFWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DFWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på

FLEXVOLT™ batteriet är

batteriet i transport-läge.

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan

undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport

Wh-klassificering kan

indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCFS950 arbetar med ett 18 volt batteripaket.

Dessa batteripaket kan användas: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546, DCB547. Se Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Staketklammerpistol

1 Laddare (endast M2 modeller)

2 Batteripaket (endast M2 modeller)

1 Förvaringslåda (endast M2 modeller)

1 Instruktionshandbok

- Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Synlig strålning. Titta inte in i ljuset.

Längd på klamrar.

Klammertjocklek.

Laddningskapacitet.

Lämplig klammerkollationsvinkel.

Datumkoden 17, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2019 XX XX

Tillverkningsår

WARNING: Modifiera aldrig elverktyget eller någon del av kada eller personskada skulle kunna uppstå.

1 Avtryckare
2 Låsknapp avtryckare
3 Verktygsfritt hastighetsval
4 Verktygsfritt lägesval
5 Hjälpkrok
6 Verktygsfri djupinställning
7 Kontaktunga

8 Verktygsfri lossning av fastnad klammer
9 LED-arbetsbelysning (x2)
10 Magasin
11 Magasinlås
12 Påskjutarhake
13 Batterilåsknapp
14 Batteri

Avsedd Användning

Din staketklammerpistol är ENDAST avsedd för att driva klamrar in i trä. Detta verktyg har två driftlägen, ett sekventiellt driftläge och ett unikt snabbt sekventiellt driftläge (Snabb cykel). Läs igenom sektionen Välja läge i manualen innan verktyget används för att vara säker på att du väljer korrekt läge för ditt arbete.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Din staketklammerpistol är ett professionellt elverktyg.

Endast DEWALT klamrar som uppfyller tillämpliga byggnadskodkrav skall används i detta verktyg.

Detta verktyg är avsett att användas av professionella byggnadsarbetare.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Spärr mot tomavfyrning

Klammerpistolen är utrustad med en spärr mot tomavfyrning vilket förhindrar verktyget att aktiveras när magasinet är nästan tomt. När ungefär 5 klamrar finns kvar i magasinet slutar verktyget att fungera. Se Ladda verktyget för att ladda om en remsa med samlade klamrar.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: Använd enbart DEWALT batteripaket och laddare.

Montering och borttagning av batteriet från verktyget (Bild. B)

NOTERA: För bästa resultat se till att batteripaketet 14 är fulladdat.

Installation av batteriet i verktygshandtaget.

1. Rikta in batteripaketet 14 mot listerna inuti verktyget handtag (Bild. B).
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på batterilåsknappen 13 och dra med en fast rörelse batteripaketet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa DEWALT batteripaket inkluderar en bränslemätare 23 vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

NOTERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Hjälpkrok (Bild C)

DeWalt sladdlösa klammerpistolen inkluderar en integrerad hjälpkrok 5 som kan fästas på valfri sida av verktyget för att passa för vänster- eller högerhänta användare.

Om kroken inte önskas kan den tas bort från verktyget.

Ta bort hjälpkroken

1. Ta bort batteripaketet från verktyget.
2. För att växla verktyget från höger- till vänsterhänt användning, ta bara bort skruven 15 från motsatt sida av verktyget och montera den på den andra sidan.
3. Sätt tillbaka batteripaketet.

WARNING: Ta bort klamrar från magasinet innan några i indningar görs eller service utförs på verktyget. Om du inte gör det kan det resultera i allvarliga skador.

WARNING: Koppla bort batteripaketet från verktyget innan några inställningar, byte av tillbehör, service ges eller verktyget flyttas. Sådana förebyggande säkerhetsåtgärder minskar risken att elverktyget startar oavsiktligt.

WARNING: När den inte används, placera verktyget på såpå en stabil yta där den orsakar att någon snubblar

eller faller. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men kan lätt vältas.

ANVÄNDNING (FIG. A)

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och tildampbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

VARNING: Läs igenom sektionen med titeln Säkerhetsvarningar klammerpistol i början av denna manual. Bär alltid ögon- och hörselskydd när du använder verktyget. Håll klammerpistolen riktad bort från dig och andra personer. För säker hantering, fullfölj följande procedurer och kontroller innan klammerpistolen används.

1. Använd alltid lämpliga skyddsglasögon och andningsskydd.
2. Ta bort batteripaketet från verktyget.
3. Lås påskjutaren 12 i backposition och ta bort alla klamrar från magasinet.
4. Kontrollera att det är smidig drift av kontaktungan och påskjutarhaken. Använd inte verktyget om något av montagen inte fungerar korrekt. Använd ALDRIG ett verktyg som har kontaktungan inspänd i upp-positionen.
5. Använd ALDRIG ett verktyg som har skadade delar.

VÄRNING: För att minska risken för personskador, koppla innan batteripaketet från verktyget innan underhåll utförs. borttagning av klamrar som fastnat, arbetsområdet lämnas, verktyget flyttas till annan plats eller verktyget överlämnas till en annan person.

VARNING: För att minska risken för allvarlig personskada, och and ALLTID korrekt handställning, så som visas. VARNING: För att minska risken för allvarlig personskada, och ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering kräver en hand på huvudhandtaget 16 såsom visas i Figur D.

Förberedelse av verktyget (Bild A)

OBSERVERA: Spreja ALDRIG eller använd på annat sätt smörjmedel eller rengöringsmedel inuti verktyget. Detta kan allvarligt påverka verktygets livslängd och prestanda.

NOTERA: Batteripaketet är inte fulladdat direkt från kartongen. Följ angivna instruktioner (se Laddningsprocedurer).

1. Läs igenom sektionen Säkerhetsvarningar klammerpistol i denna manual.
2. Använd ögon- och hörselskydd.

sVEnska

1. Ta bort batteriet från verktyget.
2. Se till att magasinet är tomt på fästdon.
3. Kontrollera att det är smidig drift av kontaktungan och påskjutarhaken 12. Använd inte verktyget om något av montagen inte fungerar korrekt. Använd aLDRIG ett verktyg som har kontaktungan inspänd i aktiverad position.
4. Håll verktyget riktad bort från dig och andra personer.
5. Sätt i fulladdat batteripaket.

Använda avtryckarlåset (Bild E)

WARNING: För att minska risken för allvarliga personskador, håll inte avtryckaren intryck när verktyget inte används. Håll avtryckarlåset LÄST (bild E) när verktyget inte används.

WARNING: För att minska risken för allvarliga personskador, lås avtryckaren, ta bort batteripaketet från verktyget och ta bort klamrarna från magasinet innan några justeringar görs.

Varje DEWALT klammerpistol är utrustad med ett avtryckarlås 2 som när det skjuts åt höger såsom visas i bild E, förhindrar att verktyget avfyrar en klammer genom att låsa avtryckaren och förbikopplar kraften till motom.

När avtryckarlåset trycks åt vänster kommer verktyget att vara fullt operativt. Avtryckarlåset skall alltid vara låst (bild E) närhelst några inställningar görs eller när verktyget inte omedelbart skall användas.

OBSERVERA: Förvara inte verktyget med batteripaketet installerat. För att förhindra skador på paketet och för att garantera bästa batterilivslängd bör batteripaketet förvaras utanför verktyget eller laddaren på en sval och torr plats.

Ladda verktyget (Bild F)

WARNING: Håll verktyget riktad bort från dig och en har a personer.
WARNING: Ladda aldrig klamrar med kontaktungan eller skaren aktiverad.
WARNING: Ta alltid bort batteripaketet vid laddning och vändning av klamrar.
SENPP: Håll fingrarna borta från påskjutarhakspåren för uttforhindra olyckor.
WARNING: Avtryckarlåset skall alltid vara aktiverat några inst några inställningar görs eller när verktyget inte skall användas.

1. Vänd klammerpistolen upp och ned.
2. Skjut den fjäderbelastade påskjutarhaken 12 mot magasinets bas för att låsa den på plats.

3. Sätt in klammerbandet i laddningsöppningen på magasinet. se till att klammerhuvudena är i korrekt linje med öppningen. (Se Tekniska data för att avgöra kompatibel storlek.)
   nOTERa: Klamrar kan inte laddas nära munstycket på klammerpistolen.

4. Håll fingrar borta från spåret, stäng magasinet genom att släppa påskjutarhaken. Låt spärren försiktigt glida framåt och aktivera klammerbandet.

Tömma verktyget

WARNING: Avtryckarlåset skall alltid vara låst närhelst negär inställningar görs eller när verktyget inte skall användas.

1. Ta ut batteriet ur klammerpistolen.
2. Skjut den fjäderbelastade påskjutarhaken mot magasinets bas för att låsa den på plats.
3. Vänd upp verktyget tills fästelementen glider fritt ut från magasinet.
4. Med batteriet borttaget kontrolleras nosdelen för att se om det finns några klamrar kvar.

nOTERa: Verktyget är utrustad med en maggent i nosdelen för att förbättra verktyget prestanda. Vid urladdning verifiera alltid att de små delarna från klamrarna inte hålls fast av den magnetiska nosdelen.

Hastighetsinställning sammanfattning (Bild A, G, H)

Denna klammerpistol är utrustad med ett verktygsfritt hastighetsval 3 för att justera verktyget för olika arbeten. I de fall där klamrarna inte slås in tillräckligt djup vid hastighet 1 kan du byta till hastighet 2 eller 3 för ytterligare effekt.

OBSERVERA: Avfyrning av klamrar in i mjuka material med hög hastighet kommer att orsaka överdrivet slitage på verktyget och resultera i funktionsavbrott.

Hastighetsinställning Användning Typisk stiftlängd
1	Kortare klammerlängd/minimal klammerdrift krävs	40 mm
2	Ökad klammerdrift krävs för medium till stora klammerlängder	45–50 mm
3	Klamring till ändposter och strävor/maximal klammerdrift krävs	45–50 mm

WARNING: Klamrar måste drivas rakt in i materialet. Lächte klammerpistolen när fästelement drivs. Se bild H. Klammerinträngningsvärden förbättras när verktyget avfyras vinkelrätt mot materialet.

Verktyget kan aktiveras genom att dra avtryckaren 1 i ett av två lägen: sekventiellt läge eller snabbcykelläge. Se Väl av läge för detaljerade instruktioner frö avfyrning i varje läge.

Djupinställning (Bild I)

Djupet som klamrarna som drivs i kan ställas in med djupinställningsratten 6 på sidan av verktyget.

WARNING: För att minska risken för allvarliga skador från savsiktlig aktivering vid inställning av djupet, gör Alltid detta:

• Ta ut batteripaketet
- Aktivera avtryckarlåset.
- Peka alltid munstycket för klamrarna bort från dig.

- Undvik kontakt med avtryckaren under inställningarna.

1. För att driva klammern grundare vrid djupinställningshjulet 6 åt vänster.

2. För att driva klammern djupare vrid djupinställningshjulet 6 åt höger.

Val av läge (Bild A)

För att välja standard sekventiellt läge, skjut verktygsfria lägesväljaren 4 för att visa enstaka pilikonen (◀).

För att välja snabbt sekventiellt läge (snabb cykel), skjut verktygsfria lägesväljaren 4 för att visa ikonen dubbelpil (◀◀).

nOTERa: Batterilivslängden i snabbt cykelläge kommer att vara kortare än i standard sekventiellt läge. Om verktyget lämnas i standard sekventiellt läge fås maximal batterilivslängd.

Sekventiellt läge

Det sekventiella läget används för oregelbunden klamring. Den ger maximal batterilivslängd för drivning av klamrar.

1. Använda verktygsfria lägesväljaren 4, välj det sekventiella läget.

2. Lossa avtryckarlåset 2.

3. Tryck kontaktungan 7 mot arbetsytan.

4. Tryck in avtryckaren 1 för att aktivera verktyget.

5. Släpp avtryckare och lyft klammerpistolen från arbetsytan.

6. Upprepa steg 3–5 för att aktivera nästa klammer.

Snabbcykelläge

I Snabbcykelläge återställs motorns rotationshastighet automatiskt efter drivningen av en klammer för att möjliggöra snabb efterföljande klamring. Medan detta medger möjlighet att driva i fler klamrar under kortare tid tömmer detta läge batteriet snabbare.

1. Använda verktygsfria lägesväljaren 4, välj det Snabbcykelläge.

2. Lossa avtryckarlåset 2.

3. Tryck kontaktungan 7 mot arbetsytan.

4. Tryck in avtryckaren 1 för att aktivera verktyget.

5. Släpp avtryckare och lyft klammerpistolen från arbetsytan. nOTERa: Verktygets motor återgår till full hastighet automatiskt utan att kontaktpetsen 7 trycks in.

6. Upprepa steg 3–5 för att aktivera nästa klammer.

Kontakttungan 7 har tre skåror vilket gör att användare kan placera ledningen beroende på vinkeln som de önskar klamra, vilket låter användare driva klammern in i träfibrerna med en vinkel upp till 45 grader.

Det finns indikatorlampor för svagt batteri och för stopp/fastnad fästelement 9 placerade i fronten av verktyget på var sida om magasinet.

	sVaGT BaTTERIByt batteriet mot ett laddat paket.
	hETT PakETLåt batteriet svalna eller byt till ett paket som är svalt.
	FasTna/sTOPP FÖRhÅLLanDEnVrid på stoppfrigöringsspaken för att lossa. SeStoppfrigöringellerRensa en klammer som fastnat.
	hETT VERkTYG (Båda LED blinkar)Låt verktyget svalna innan fortsatt användning.
	FELÅterställ verktyget genom att ta bort och sätta tillbaka batteripaketet eller slå av och slå på avtryckarlåset. Om felkoden kvarstår, lämna verktyget hos ett auktoriserat DEWALT servicecenter.

Stoppfrigöring (Bild K)

Om klammerpistolen används i hårdare material där all tillgänglig energi i motorn används för att driva ett fästelement kan motorn stoppa. Drivaren fullföljer inte drivarcykeln och fastna/stoppindikatorn blinkar. Vrid på verktygsfria stoppfrigöringsspaken 8 på verktyget och mekanismen kommer att lossna.

nOTERa: Verktyget kommer att avaktivera sig självt och inte återställas innan batteripaketet tagits bort och satts tillbaka. Om drivaren inte automatiskt återgår till startpositionen fortsätt till Rensa en klammer som fastnat. Om enheten fortsätter att stoppa granska materialet och fästelementets längd för att vara säker på att användningen inte är för hård. Klammerpistolen kan också bli överhettad och behöver tid för att svalna innan fortsatt användning.

WARNING: För att minska risken för allvarliga forskador, koppla bort batteripaketet från verktyget innan några inställningar, byte av tillbehör, service ges eller verktyget flyttas. Sådana förebyggande säkerhetsåtgärder minskar risken att elverktyget startar oavsiktligt.

SENPP: När en klammer som fastnat tas bort rikta och DRIG klammerpistolen med munstycket uppåt eller med batteriet uppåt. Om klammerpistolen riktas så gör det att den klammer som fastnat eller delar av klammern troligtvis sugs in i klammerpistolen. Om någon del av en klammer sugs in i verktyget kan klammern hämtas genom att locket på ovansidan tas bort.

Om en klammer fastnar i nosdelen, rikta verktyget riktat bort från dig och följ dessa instruktioner för att rensa:

sVEnska

1. Ta bort batteripaketet från verktyget och aktivera avtryckarlåset.
2. Lägg verktyget på sidan, skjut den fjäderbelastade påskjutarhaken 12 mot magasinets bas för att läsa den på plats och lossa klammerbandet.
3. Rotera magasinets lässpak 11 och vrid magasinet 10 framåt.
4. Ta bort fastnad/böjd klammer, använd en tång om så behövs.

SENPP: Om någon del av en klammer sugs in i verktyget kan klammern hämtas genom att locket på ovensidan tas bort.

1. Om drivaren är i nedre positionen vrid på lässpaken ovanpå klammerpistolen.

nOTERa: Om drivaren inte återgår efter rotationen av stoppfrigöringsspaken kan det vara nödvändigt att återställa bladet manuellt med en lång skruvmejsel.

1. Rotera magasinet tillbaka i position under verktygets nos och dra åt insexskruvarna.

2. Sätt tillbaka batteripaketet.

nOTERa: Verktyget kommer att avaktivera sig självt och inte återställas innan batteripaketet tagits bort och satts tillbaka.

1. Sätt tillbaka klamrarna i magasinet (se Ladda verktyget).

2. Lossa påkjutarhaken.

3. Avaktivera avtryckarlåset när du är redo att fortsätta klamringen.

nOTERa: Om klammer fastnar regelbundet eller om drivaren kontinuerligt inte kan återställas, lämna verktyget för service på ett auktoriserat DEWALT servicecenter.

Användning i kallt väder

När verktyget används vid temperaturer under fryspunkten:

1. Håll verktyget så varmt som möjligt före användning.

2. Aktivera verktyget 10 eller 15 gånger i restträbitar innan användning.

3. Håll verktyget så varmt som möjligt före användning.

4. Aktivera verktyget 10 eller 15 gånger i restträbitar innan användning.

Användning i varmt väder

Verktyget bör arbeta normalt. Håll emellertid verktyg utanför direkt solljus då överdriven hetta kan slita på stötdämpare och andra gummidelar vilket resulterar i ökande underhåll.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig parkanskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En

oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

TABELL DAGLIGT UNDERHÅLL

ÅTGÄRD Rengör magasinet, påskjutaren och mekanismen för kontaktungan.

VARFÖR Möjliggör smidig användning av magasinet, minskar slitaget och förhindrar stopp.

HUR Renblåsning av verktyget med tryckluft är den mest effektiva metoden för rengöring. Användning av oljor, regelbunden smörjning eller lösningsmedel rekommenderas inte eftersom de tenderar att dra åt sig skräp och/eller skada plastdelarna på verktyget.

ÅTGÄRD Innan varje användning, kontrollera för att garantera att alla skruvar och fästelement är åtdragna och oskadade.

VARFÖR Förhindrar stopp och för tidiga fel hos verktygsdelarna.

HUR Dra åt lösa skruvar med lämplig insexnyckel eller skruvmejsel.

Smörjning

OBSERVERA: Spreja ALDRIG eller använd på annat sätt smörjmedel eller rengöringsmedel inuti verktyget. Detta kan allivarligt påverka verktygets livslängd och prestanda.

DEWALT verktyg är ordentligt smorda på fabriken och klara att använda. Vi rekommenderar emellertid att du en gång per år tar med dig eller skickar verktyget till ett certifierat servicecenter för en grundlig rengöring och inspektion.

Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan r. avorr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra sätta kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds av DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Drivarblad utbytessats (Bild M–O)

VARNING: För din egen säkerhet, läs igenom verktygets för avvisningen innan tillbehöret används. Om inte dessa varningar följs kan det leda till allvarliga personskador och skador på verktyget och tillbehören. Vid service på detta verktyg använd identiska reservdelar.

NOTERA: Alla mekaniska delar i drivarutbytessatsen visas för bekvämlighet och verifikation av innehållet.

Byta slitet drivarblad:

1. Använd en T-20 torx, lossa de fyra skruvarna 18 på bägge sidorna av enheten.
2. Dra åt de fyra skruvarna. Se Bild M.
3. Ta bort höljets kanthätta 19. Se Bild M.
4. Skjut upp baksidan av drivaren 20 tills du hör ett klick, skjut sedan drivaren framåt medan den hålls i sin position tills den passerar det övre stötmontaget 22.
5. Ta bort styrstagen 21. Se Bild N.
6. Ta bort det övre stötmontaget.
7. Dra drivaren bakåt mot dig (eller bakre delen av verktyget). Lyft upp drivaren medan drivaren vrids medurs till drivaren lossnar från höljets skenor. Ta bort drivaren från verktyget. Se Bild O.
8. Byt drivaren och följ stegen i motsatt ordning för återmontage
9. Se till att den nya drivenheten glider smidigt genom verktyget innan den återmonteras fullständigt.
10. Sätt tillbaka drivaren, styrstängerna, stötdämparna, höljets kanthätta på enheten. Det är viktigt att testa inriktningen av drivaren och balanshjulet innan höljets kanthätta skruvas tillbaka på enheten. Detta kan göras genom att ansluta ett batteri skjuta och sedan släppa munstycket på enheten mor en bänk eller en hård yta. Detta göra att motorn börjar spinna.

NOTERA: När profilen och balanshjulet är korrekt inriktade kommer du höra motorn återgå från full hastighet. Om drivaren och balanshjulet inte är korrekt inriktade kanske inte motorn startar, den kan sakta ned mycket snabbare än normalt samtidigt som ett högljutt malande ljud kommer från enheten. Om detta sker, ta bort och sätt tillbaka drivare och se till att stötdämparna är korrekt ditsatta.

WARNING: Testa alltid enheten genom att avfyra 40 n. lamrar med hastighet 1 i skräpmaterial för att garantera att verktyget fungerar korrekt. Om verktyget inte fungerar korrekt, kontakta ett erkänt DEWALT servicecenter omedelbart.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på

www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

FELSÖKNINGSGUIDE

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innsen du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

SYMPTOM ORSAK LÖSNING
Motorn körs inte med kontaktungan intryckt.	Avtryckarlåset är i låst position. Lås upp avtryckarlåset.
	Tomkörningslåset är aktiverat, blockerar kontaktungan från att helt tryckas in.	Ladda fler klamrar i magasinet.
	Verktyget är stoppat, låser motor så den inte roterar. Vrid på stoppfrigöringsspaken på verktyget och mekanismen kommer att lossna. Om drivaren inte återgår, ta bort batteriet och skjut manuellt drivaren tillbaka till startpositionen.
	Verktyget är hett. (Kontrollera LED-indikatorerna för att verifiera dess betingelser.)	Låt verktyget svalna innan fortsatt användning.
	Batteriet är hett. (Kontrollera LED-indikatorerna för att verifiera dess betingelser.)	Låt batteriet svalna eller byt till ett paket som är svalt.
	Böjd kontaktunga. Se auktoriserat servicecenter.
	Motorn slutar att köras efter 5 sekunder. Normal drift, lossa kontaktungan och tryck in igen.
	Terminalerna är smutsiga eller skadade. Se auktoriserat servicecenter.
	Skadad intern elektronik. Se auktoriserat servicecenter.
	Skadad avtryckare. Se auktoriserat servicecenter.
	Låg batteriladdning eller skadat batteri.	Kontrollera laddningsnivån om paketet visar laddningsstatus. Ladda eller byt batteripaket om så behövs.
Verktyget aktiveras inte (motorn körs med avfyrar inte.)	Tomavfyrningslåset aktiveras när endast 5 klamrar återstår i magasinet.	Ladda fler klamrar för att fränkoppla tomavfyrningslåset.
	Klamrar som fastnat/drivarblad som inte återgår till startposition.	Ta bort batteriet, ta bort klammer som fastnat, vrid på stoppfrigöringsspaken, (skjut drivaren upp manuellt om så behövs) sätt tillbaka batteripaketet.
	Skadad drivare. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
	Intern mekanism har fastnat. Se auktoriserat servicecenter.
	Skadad intern elektronik. Se auktoriserat servicecenter.
Motorn startar med avger mycket oljud.	Klammer som fastnat och drivare har fastnat i nedre position.	Använd stoppfrigöringsspaken, ta bort klammer som fastnat och återför drivarbladet manuellt om så behövs.
	Skadad drivare. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
Drivarbladet fortsätter att sitta fast i nedre positionen eller rör sig inte fritt.	Klammer som fastnat och drivare har fastnat i nedre position.	Använd stoppfrigöringsspaken, ta bort klammer som fastnat och återför drivarbladet manuellt om så behövs.
	Skräp i nosdelen. Rensa nosdelen och leta noga efter små delar av trasiga klamrar som fastnat i spåret. Se Rensa en klammer som fastnat.
	Skadad eller sliten drivare. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
Verktyget arbetar men driver inte in fästelementen helt.	Hastighetsväljaren inställd i fel position. Välj högre effektinställning.
	Inställningen av djupet är fel. Justera verktygsfria djupinställningsratten.
	Verktyget ligger inte fast an mot arbetsstycket.	Använd lämplig kraft så att verktyget ligger tätt an mot arbetsstycket. Läs bruksanvisningen.
	Material och fästelements längd. Om enheten fortsätter att stoppa (fortsatt behov att vrida på stoppfrigöringsspaken) välj lämpligt material och fästelements längd som inte är för hård för att använda.
	Skadad eller sliten drivarspets. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
	Skada aktiveringsmekanism. Se auktoriserat servicecenter.
Verktyget arbetar men inga fästelement sätts i rörelse.	Fel storlek eller klamrar.	Använd endast rekommenderade klamrar. Se Tekniska data.
	Skräp i nosdelen. Rensa nosdelen och leta noga efter små delar av trasiga klamrar som fastnat i spåret.
	Skräp i magasinet. Rengör magasinet.
	Skadad eller sliten drivare. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
	Slitet magasin. Byt magasin. Se auktoriserat servicecenter.
	Skadad påskjutarfjäder. Byt fjäder. Se auktoriserat servicecenter.
Klammer som fastnat.	Fel storlek eller klamrar.	Använd endast rekommenderade klamrar, se Tekniska data.
	Magasinet inte fastsatta efter tidigare rensning efter stopp/inspektion.	Se till att magasinet hakat fast ordentligt.
	Skadad eller sliten drivare. Byt drivaren mot ny uppsättning eller kontakta ett auktoriserat servicecenter.
	Material och fästelements längd. Om enheten fortsätter att stoppa (fortsatt behov att vrida på stoppfrigöringsspaken) välj lämpligt material och fästelements längd som inte är för hård för att använda.
	Skräp i nosdelen. Rensa nosdelen och leta noga efter små delar av trasiga klamrar som fastnat i spåret.
	Skadad påskjutarfjäder. Byt fjäder. Se auktoriserat servicecenter.
	Verktyget är ännu inte inkört. Nya verktyg kan behöva 100 – -500 klamrar för att kopplas ihop eller slitas in tillsammans. Använd korta klamrar under denna period om det är svårt med drivningsflödet av klamrar.
	Slitet magasin. Byt magasin. Se auktoriserat servicecenter.
Klamrar drivs in för djupt.	Effektinställningen för hög.	Välj lägre effektinställning.
	Inställningen av djupet är fel. Justera verktygsfria djupinställningsratten.
Klammer böjs.	Klammer träffade kvist i trät.	Flytta 76 mm och försök igen.

KABLOSUZ ÇİT ZIMBA TABANCASI DCFS950

Tebrikler!
