BRUKSANVISNING DCFS950 DEWALT

Norsk (oversatt fra de originale instruksjonene) 115

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

ADVARSEL: For at reducere risikoen for personskade skal at TID anvende den rette håndposition som vist.

HANDLING Inden hver anvendelse bør du kontrollere, at alle skruer samt søm og klammer er stramme og ubeskadigede.

BEMÆRK: Alle mekaniske dele i ombytningssættet til indslåningsbladet er vist for nemheds skyld og kontrol vedrørende indeslutning.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

	DCFS950
Spenning V	pc	18
Type 1
Batteritype Li-lon
Magasinvinkel 0°
Ladekapasitet opp til 38 stifter
Lengde av stifter mm 40–50
Stifttykkelse mm 3,7–4
Vekt (uten batteripakke) kg 4,2

Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745-2-16:
L_PM (lydtrykksnivå)dB(A) 87
L_WM (lydeffektnivå)	dB(A) 98
K (usikkerhet for det angitte støynivå)	dB(A)	3
Verdi vibrasjonsutslipp a_h =	m/s2	3,8
Usikkerhet K =	m/s2	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADYARSEL: Angitt nivå for vibrasjonsutslipp gjelder for motelbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

OVERENSSTEMMELSESERKLÆRING MED EU

Maskineridirektiv

Trådløs gjerdestiftepistol DCFS950

DEWALT erklærer at de produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-16:2010.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Mr. Rengul

Markus Rompel

Visedirektør for teknisk arbeid, PTE-Europa

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADYARSEL: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Ander fare for elektrisk støt.

Aur brannfare.

Batterier Ladere/Ladetider (i minutter)
Kat # V	_DC	Ah Vekt (kg)		DCB104	DCB107	DCB112	DCB113	DCB115	DCB118	DCB132
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180
DCB181	18	1,5	0,35	22	70	45	35	22	22	22
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75
DCB185	18	1,3	0,35	22	60	40	30	22	22	22
DCB187	18	3,0	0,54	45	140	90	70	45	45	45
DCB189	18	4,0	0,54	60	185	120	100	60	60	60

*Datokode 201811475B eller senere
** Datokode 201536 eller senere

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjøkk.

d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.

d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Sikkerhetsadvarsler for stiftemaskiner

• Gå alltid ut fra at verktøyet inneholder stifter. Uforsiktig håndtering av stiftemaskinen kan føre til at stifter avfyres og til personskader.
• Ikke rett verktøyet mot deg selv eller andre personer i nærheten. Utilsiktet innrykking av avtrekkeren vil avfyre spiker og kan føre til personskade.
• Ikke aktiver verktøyet før det er plassert tett inntil arbeidsstykket. Hvis verktøyet ikke har god kontakt med arbeidsstykket, kan stiften/spikeren skytes ut og bort fra festestedet.
• Koble verktøyet fra strømkilden hvis stifter setter seg fast i verktøyet. Hvis stiftepistolen er tilkoblet, kan den aktiveres ved en feiltakelse mens du fjerner stifter som sitter fast.

Ytterligere sikkerhetsadvarsler for stiftemaskiner

ADVARSEL: Ved bruk av en stiftemaskin, skal alle sør hetsanvisninger som angitt under følges for å unngå risiko for dødelige eller alvorlige personskader. Les og forstå alle instruksene før bruk av verktøyet.

• Hold verktøyet kun i isolerte gripeoverflater när du utfører operasjoner hvor verktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.
• Bruk alltid passende personlig hørselvern eller annen beskyttelse ved bruk. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen.
• Koble fra batteripakken fra verktøyet når det ikke er i bruk. Ta alltid av batteripakken og ta ut stiftene/spikerne fra magasinet før du forlater området eller gir verktøyet til en annen bruker. Ikke bær verktøyet til et annet arbeidsområdet med batteripakken tilkoblet dersom bytte av området medfører bruk av stillas, stiger eller lignende. Ikke foreta justeringer, utfør vedlikehold eller fjern fastkilte stifter når batteripakken er tilkoblet.
• Bruk alltid avtrekkerlåsen när verktøyet ikke er i direkte bruk. Bruk av avtrekkerlåsen vil forhindre utilsiktet utløsning.
• Ikke ta av, foreta endringer eller noe annet som kan føre til avtrekkeren, avtrekkerläsen eller kontaktutlöseren

NORSK

blir deaktivert. Ikke tape eller binde fast avtrekkeren i på-posisjon. Ikke fjern fjæren fra kontaktutløseren. Foreta daglig inspeksjon for å sikre at avtrekker beveger seg fritt. Det kan ellers føre til utilsiktet utløsning.

• Inspiser verktøyet før bruk. Ikke bruk et verktøy dersom noen del av verktøyet, avtrekker eller avtrekkerlås er ute av funksjon, frakoblet, endret eller ikke fungerer ordentlig. Skadede eller manglende deler skal repareres eller byttes ut før bruk. Se under Bruk.
• Ikke endre eller modifiser verktøyet på noen måte.
• Gå alltid ut fra at verktøyet inneholder stifter/spikere.
• Ikke rett verktøyet mot noen andre personer eller deg selv på noe tidspunkt. Ikke lek med verktøyet! Arbeid trygt! Ha respekt for produktet, husk at det er et arbeidsverktøy.
• Hold barn og tilskuere borte mens du bruker elektriske verktøy. Distraksjoner kan føre til at du mister kontrollen. Når verktøyet ikke er i bruk, skal det oppbevares på et trygt sted utilgjengelig for barn.
• Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Å miste balansen kan forårsake personskade.
• Bruk verktøyet utelukkende som foreskrevet. Ikke avfyr stifter i løse luften eller i materiale som er for hardt for stiftene. Ikke bruk huset på verktøyet eller topphetten som hammer. Stifter som avfyres kan følge en uventet bane og føre til personskader.
• Hold alltid fingrene unna kontaktutløseren for å hindre personskade ved utilsiktet avfyring av stifter.
• Se Vedlikehold og Reparasjoner for detaljert info om korrekt vedlikehold av verktøyet.
• Bruk alltid verktøyet på et rent og godt opplyst sted. Pass på at arbeidsflaten er fri for rusk, og vær nøye med å holde balansen når du jobber i høyden, for eksempel på et tak.
• Stifter skal drives rett inn i materialet. Ikke vipp stiftemaskinen när du slår inn stiftene. Rikosjetter eller fastlåste stifter kan före til personskade.
• Hold hendene og kroppsdeler unna det nære arbeidsområdet.

ADVARSEL: For å unngå personskader, hold hender og kæpp, unna spikerområdet foran verktøyet.

• Ikke bruk verktøyet i nærheten av brennbart støv, gass eller damp. Dette verktøyet avgir gnister som kan antenne gass eller støv og føre til en eksplosjon. En stift som avfyres inn i en annen stift kan føre til gnister.
• Hold ansikt og kroppsdeler unna baksiden av verktøyhetten när du jobber på trange steder. Kraftig rekyl kan føre til slag mot kroppen, spesielt ved stifting i hardt eller tett materiale.
• Grip verktøyet fast for å beholde kontrollen mens du lar verktøyet rekylere vekk fra arbeidsflaten när det spikres.
• Vær oppmerksom på materialtykkelsen ved bruk av stiftemaskinen. En utstikkende stift kan føre til personskader.
• Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et verktøy dersom du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks

uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 ; maksimum lengde er 30 m.

Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

DEWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarselsmerker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ittøker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som

kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen för rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople 2 ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 14 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen 13 på batteripakken og ta den av.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

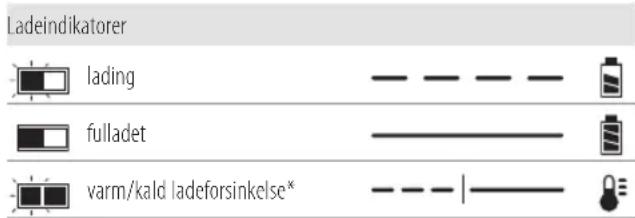

Se indikatorne under for batteripakkens ladetilstand.

Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

MERK: Dette kan også tyde på et problem med laderen. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken.

Denne funksjonen sikrer maksimal levetid på batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediameter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra støs. Muttaket før rengjøring. Smuss og fett k fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 °C (104 °F) (som utenfor skur eller metallbygg på sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADYARSEL: Forsøk aldri å åpne batteripakken av noen deere. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADNARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan konsjene føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT ^TM -batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT ^TM -batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer. For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36

Wh, som betyr 3 batterier på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri). Eksemple på merking for bruk og for transport

Use: 108 Wh Transport: 3x36 Wh

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tört sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

LI-ION

Deponer batteripakken på miljøvennlig vis.

Ladkun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DFWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

DCFS950 bruker en 18 volt batteripakke.

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546,

DCB547. Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Trådløs gjerdestiftepistol
1 Lader (kun P2-modeller)
2 Batteripakker (kun P2-modeller)
1 Utstyrsboks (kun P2-modeller)
1 Instruksjonshåndbok
- Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
- Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

Bruk hørselvern.

Bruk vernebriller.

Synlig stråling. Ikke se inn i lyset.

Lengde av stifter.

Stifttykkelse.

Magasinkapasitet.

Passende festevinkel for stiftene.

Datokode plassering (Fig. A)

Datokoden 17, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2019 XX XX

Produksjonsår

Beskrivelse (Fig. A)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del dette. Dette kan føre til materiell- eller personskader.

1 Utløser
2 Avtrekkerlås
3 Verktøyfri hastighetsvalg
4 Verktøyfri modusvalg
5 Beltekrok
6 Verktøyfri dybdejustering
7 Kontaktutlöser

8 Verktøyfri
blokkeringsfjerning
9 LED-arbeidslampe (x2)
10 Magasin
11 Magasinfeste
12 Skyver
13 Festeknapp for batteriet
14 Batteri

Tiltenkt Bruk

Din gjerdestiftemaskin er KUN ment for å stifte i treverk. Dette verktøyet har to bruksmoduser, en sekvensiell modus og en unik rask modus (RapidCycle). Les avsnittet Velge modus i denne manualen for å være sikker på ar du velger korrekt modus for ditt bruksområde.

Gjerdestiftemaskin er et profesjonelt elektrisk verktøy. Kun DEWALT stifter som oppfyller aktuelle bygningstekniske krav skal brukes i dette verktøyet.

Dette verktøyet er ment for bruk av profesjonelle bygningsarbeidere.

IkkE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker dette verktøyet.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

Klikk-lås

Stiftepistolen er utstyrt med en klikk-lås for å hindre at verktøyet skyter dersom magasinet nesten er tomt. Når det er 5 stifter igjen i magasinet, slutter verktøyet å fungere. Se Lade verktøyet for å sette inn en stripe av sammenlimte stifter.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

A! ARSEL: Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. B)

MERk: For best resultat, pass på at batteripakken 14 er helt oppladet før bruk.

For å installer batteripakken i verktøyets håndtak

1. Rett inn batteripakken 14 mot skinnene i håndtaket (Fig. B).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

For å fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 13 og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Noen DEWALT batteripakker inkluderer en ladeindikator 23 som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Beltekrok (Fig. C)

DEWALT trådløse stiftepistoler har en integrert belte-krok 5 som kan festes på begge sider av verktøyet for venstre- eller høyrehendte brukere.

Dersom kroken ikke ønskes kan den fjernes fra verktøyet.

For å ta av beltekroken

1. Ta batteripakken av verktöyet.
2. For å skifte verktøyet fra høyre- til venstrehånds bruk, ta av skruen 15 fra motsatt side av verktøyet og sett på igjen på motsatt side.
3. Sett inn igjen batteripakken.

ADVARSEL: Fjern alle stifter fra magasinet før du gjorn en justeringer eller utfører service på verktøyet. Unnilatelse kan føre til personskade.

ADYARSEL: Koble batteripakken fra verktøyet før du gjør ochjusteringer, bytter tilbehør, utfører vedlikehold eller flytter verktøyet. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

FORSIKTIG: Når det ikke er i bruk, plasser verktøyet på snubling på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

BRUK (FIG. A)

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ARVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: Les avsnittet som heter Sårhetsadvarsler for stiftemaskiner i begynnelsen av denne bruksanvisningen. Benytt hørselvern og vernebriller når du bruker dette verktøyet. Hold stiftepistolen vendt bort fra deg selv og andre. Før hver bruk skal du gjennomføre de følgende prosedyrene og sjekker. Dette er for å forsikre deg om sikker bruk.

1. Bruk alltid riktig vernebriller, hørselvern og åndedrettsbeskyttelse.
2. Ta batteripakken av verktøyet.
3. Lås skyveren 12 i bakre posisjon og fjern alle strips fra magasinet.
4. Sjekk for glidende og riktig funksjon av kontaktutløseren og skyvelåsen. Ikke bruk maskinen dersom jordfeilbryteren ikke fungerer riktig. ALDRI bruk et verktøy der kontaktutløseren er låst i øvre posisjon.
5. ALDRI bruk et verktøy som har skadede deler.

APYARSEL: For å redusere faren for personskade skal de koble fra batteripakken fra verktøyet før du utfører vedlikehold, tar ut fastlåste stift, går bort fra arbeidsstedet, flytter verktøyet til et annet sted eller gir verktøyet til en annen person.

Korrekt plassering av hendene (Fig. D)

ADVARSEL: For å redusere faren for alvorlig personskade, man ALLTID ha hendene i korrekt posisjon, som vist.
ADYARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Priktig håndstilling er å ha en hånd på hovedhåndtaket 16 som vist i Figur D.

Klargjøring av verktøyet (Fig. A)

MERK: ALDRI spray eller på annen måte påfør smøremidler eller rengjøringsmidler inn i verktøyet. Dette kan kraftig redusere levetid og ytelser på verktøyet.

1. Les avsnittet Sikkerhetsadvarsler for stiftemaskiner i denne bruksanvisningen.
2. Bruk vernebriller og hørselsvern.

3. Ta batteriet ut av verktøyet.

4. Forsikre deg om at magasinet er helt tomt for spiker.

5. Sjekk for glidende og riktig funksjon av kontaktutløseren og skyvelåsen 12. Ikke bruk maskinen dersom jordfeilbryteren ikke fungerer riktig. ALDRI bruk et verktøy der kontaktutløseren er låst i aktivert posisjon.
6. Hold verktøyet vendt bort fra deg selv og andre.
7. Sett inn en fulladet batteripakke.

Bruk av avtrekkerlåsen (Fig. E)

ADYARSEL: For å redusere risikoen for alvorlige personskader, ikke hold avtrekkeren inntrykket när verktøyet ikke er i bruk. Hold avtrekkerlåsen i LÄST posisjon (Fig. E) när verktøyet ikke er i bruk.
ADYARSEL: For å redusere risikoen for alvorlig personskade, lås avtrekkere, koble batteripakken fra verktøyet og ta stiftene ut av magasinet før du foretar justeringer.

Alle DFWALT stiftemaskiner er utstyrt med en avtrekkerlås 2 som når den trykkes til høyre som vist i figur E låser pistolen fra å skyte stifter, ved at avtrekkeren låses og strømmen til motoren stoppes.

Når avtrekkerlåsen trykkes til venstre vil verktøyet være i full funksjon. Avtrekkerlåsen bør alltid settes på (Fig. E) når det skal foretas justeringer eller dersom verktøyet ikke straks skal brukes.

MERK: Ikke lagre verktøyet med installert batteripakke. For å hindre skader på pakken og for å sikre beste batterilevetid, lagre batteripakker separat fra verktøyet eller i laderen, på et kjølig og tørt sted.

Lade verktøyet (Fig. F)

ADVARSEL: Hold spikerpistolen vendt bort fra deg selv dejandre.

ADVARSEL: Du skal aldri fylle på stifter när aktutlöseren eller avtrekkeren er aktivert.
ADVARSEL: Du skal alltid fjerne batteripakken før du fyller på cherer fjerner stifter.
FORSIKTIG: Hold fingre unna kontaktutløseren for å personskade.
ADVARSEL: Avtrekkerlåsen bør alltid settes på när det skal fällens justeringer eller dersom verktøyet ikke skal brukes.

1. Snu stiftepistolen opp-ned.
2. Skyv den fjærbelastede skyvelåsen 12 til bunnen av magasinet for å låse på plass.
3. Legg inn stiftremse i ladesporet på magasinet, pass på at stifthodene er korrekt rettet inn mot åpningen. (Se Tekniske data for å finne passende størrelse.)

1. Hold fingrene unna banen, lukk magasinet ved å løsne skyvelåsen. Skyv låsen forsiktig forover og fest stiftestripen.

Tømme verktøyet

ADVARSEL: Avtrekkerlåsen bør alltid settes på när det skal forning as justeringer eller dersom verktøyet ikke skal brukes.

1. Fjern batteriet fra spikestiftepistolen.

nORsk

1. Skyv den fjærbelastede skyvelåsen til bunnen av magasinet for å läse på plass.
2. Vipp verktøyet opp til spikerstripen sklir fritt ut av magasinet.
3. Med batteriet tatt av, kontroller nesestykket for å sjekke at det ikke er noen stifter igjen.

MERk: Verktøyet er utstyrt med en magnet i neseområdet for å brede verktøyytelsen. Når du lader ut, pass alltid på at små striper av stifter ikke holdes mot det magnetiserte nesestykket.

Denne stiftepistolen er utstyrt med en verktøyfri valgbryter 3 for justering v verktøyet til ulike bruksområder.

Dersom stiftene ikke slås langt nok inn med hastighet 1, skift til hastighet 2 eller 3 for ekstra kraft.

MERK: Bruk av stifter i myke materialer med høy hastighet vil føre til kraftig slitasje på verktøyet og kan føre til tidlig svikt.

Hastighetsvalg Bruksområde Typisk stiftelengde
1	Kortere stiftelengde/minimum stiftelengde ønsket	40 mm
2	∅kt stiftdrivlengde ønsket for middels til store stiftlengder	45-50 mm
3	Stifting på endestolper og tverrbjelker/maksimum stiftelengde ønsket	45-50 mm

ADYARSEL: Stifter skal drives rett inn i materialet. Ikke vipp stiftemaskinen när du slår inn stiftene. Se figur H. Verdiene for spikerfesting øker när verktøyet fyres av vinkelrett på materialet.

Verktøyet kan avfyres ved å trekke i avtrekkeren 1 i en av de to modusene: sekvensiell modus eller RapidCycle modus. Se Velge modus for detaljerte instrukser om bruk i de ulike modusene.

Justere dybde (Fig. I)

Dybden på stiftene kan justeres ved hjelp av dybdejusteringshjulet 6 på nesen av verktøyet.

ADVARSEL: For å redusere risikoen for alvorlig ponskade på grunn av utilsiktet avfyring när du stiller inn dybden, skal du ALLTID:

• Ta ut batteripakken
- Sette på avtrekkerlåsen.
- Pek alltid nesen på stiftemaskinen vekk fra deg selv.
- Unngå kontakt med avtrekkeren under justeringer.

1. For mindre slagdybde på stiften, roter dybdejusteringshjulet 6 til venstre.
2. For større slagdybde på stiften, roter dybdejusteringshjulet 6 til høyre.

Velge modus (Fig. A)

For å velge standard sekvensiell virkemåte, skyv modus valgbryteren 4 til å vise enkel pil (◄) symbolet.

For å velge hurtig sekvensiell modus (RapidCycle), skyv modusvelgeren 4 til å vise dobbel pil (◀) symbolet.

Sekvensiell modus

Sekvensiell modus brukes for ikke-kontinuerlig stifting. Den gir maksimal levetid på batteriet ved stifting.

1. Bruk modusvalgbryteren 4 for å velge sekvensiell modus.
2. Løsne avtrekkerlåsen 2.
3. Skyv kontaktutløseren 7 mot arbeidsflaten.
4. Trekk i avtrekkeren 1 for å avfyre verktøyet.
5. Løsne avtrekkeren og løft stiftemaskinen fra arbeidsflaten.
6. Gjenta trinnene 3–5 for å fyre av neste stift.

RapidCycle modus

I RapidCycle modus blir motorens rotasjonshastighet automatisk gjenopprettet etter en stift, for rask avfyring av flere stifter i serie. Det gir mulighet for å avfyre flere stifter på kort tid, men denne modusen tømmer batteriet raskt.

1. Bruk modusvalgbryteren 4 for å velge RapidCycle modus.
2. Løsne avtrekkerläsen 2.
3. Skyv kontaktutlöseren 7 mot arbeidsflaten.
4. Trekk i avtrekkeren 1 for å avfyre verktøyet.
5. Løsne avtrekkeren og løft stiftemaskinen fra arbeidsflaten.
   MERk: Verktøyets motor går tilbake til full hastighet uten at kontaktbryteren 7 trykkes inn.
6. Gjenta trinnene 3–5 for å fyre av neste stift.

Multi-vinkel kontaktutlöser (Fig. J)

Kontaktutløseren 7 har tre hakk som lar brukeren plassere tråden avhengig av vinkelen som ønskes ved stiftingen, slik at brukeren kan sette inn stiften med en vinkel opp til 45 grader mot treverket.

Arbeidslys/LED-indikator (Fig. A)

Foran på verktøyet, på hver side av magasinet, er det indikatorlys 9 for fastkilt spiker.

	LaVT BaTTERISkift ut batteriet med en fulladet pakke.
	VaRM PakkELa batteripakken kjøle seg av eller sett på en kald pakke.
	BLOkkERT/LÅsT sITUasJOnRoter låsespaken for å løsne SeLøsne blokkering eller Fjerne en forkilt stift.
	VaRMT VERkT∅Y (Begge LED-ene blinker)La verktøyet kjøle seg av før du fortsetter.

eller en annen kombinasjon.

FEIL

Tilbakestill verktøyet ved å ta av og sette på igjen batteripakken eller ved å slå avtrekkerlåsen av og på igjen. Dersom feilkoden fortsatt er på, ta med verktøyet til et autorisert DFWALT serviceverksted.

Løsne blokkering (Fig. K)

Dersom stiftepistolen brukes hardt slik at all energi i motoren brukes for å slå inn spikeren, kan verktøyet låse seg. Driverbladet gjennomførte ikke slagsyklusen og blokkeringsindikatoren blinker. Vri spaken for blokkeringsfjerning 8 på verktøyet for å løsne mekanismen.

MERk: Verktøyet vil deaktivere seg selv og ikke tilbakestilles før batteripakken er tatt ut og satt inn igjen. Dersom driverbladet ikke automatisk går tilbake til utgangsposisjonen, gå til

Fjerne en forkilt stift. Dersom enheten stadig blokkeres og går i lås, kontroller materialet og spikerlengden for å se om bruksområdet er korrekt. Stiftepistolen kan også ha blitt for varm og trenger tid til å kjøle seg av før ny bruk.

ARVARSEL: For å unngå personskader, koble lædnapakken fra verktøyet før du gjør noen justeringer, bytter tilbehør, utfører vedlikehold eller flytter verktøyet. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

FORSIKTIG: Når du fjerner en forkilt stift, IKKE legg stift pistolen med nesen opp eller med batterifoten

opp. Dersom stiftepistolen plasseres på den måten kan den fastkilte stiften eller deler av den komme inn i stiftepistolen. Dersom en del av en stift faller inn i stiftepistolen, bør stiften fjernes ved å ta av topphetten.

Hvis en stift setter seg fast i nesestykket skal du holde verktøyet bort fra deg selv og følge disse instruksjonene for å fjerne den:

1. Ta batteripakken av verktøyet og sett på avtrekkerlåsen.
2. Etter å ha lagt verktøyet på siden, skyv den fjærbelastede skyvelåsen 12 til bunnen av magasinet for å låse på plass, og ta ut stiftremsen.
3. Vri låsespaken 11 på magasinet, og vri magasinet 10 forover.
4. Ta ut den bøyde/fastlåste spikeren, bruk en tang om nødvendig.

FORSIKTIG: Dersom en del av en stift faller inn i sørpistolen, bør stiften fjernes ved å ta av topphetten.

1. Dersom driverbladet er i ned-posisjon, vri läsespaken på toppen av stiftepistolen.

MERk: Dersom driverbladet ikke går tilbake när du virir läsespaken, kan det være nødvendig å sette driverbladet tilbake til utgangsposisjonen ved hjelp av en lang skrutrekker.

1. Vri magasinet tilbake på plass under nesen av verktøyet, og lukk låsespaken på magasinet.

2. Sett inn igjen batteripakken. MERk: Verktøyet vil deaktivere seg selv og ikke tilbakestilles før batteripakken er tatt ut og satt inn igjen.

3. Sett inn igjen stifter i magasinet (se Lade verktøyet).

4. Løsne skyvelåsen.

5. Ta av avtrekkerlåsen när du er klar til å fortsette bruken.

MERk: Dersom stifter forkiler seg ofte eller driveren kontinuerlig er umulig å tilbakestille, lever verktøyet til service på et autorisert DLWALT servicesenter.

Drift i kaldt vær

Når du bruker verktøyet ved temperaturer under frysepunktet:

1. Hold verktøyet så varmt som mulig før du bruker det.

2. Aktiver verktøyet 10 eller 15 ganger i avkapp før bruk.

Drift i varmt vær

Verktøyet skal virke som normalt. Hold verktøyet unna direkte sollys da overoppheting kan forringe støtdempere og andre gummideler. Dette kan resultere i økt vedlikehold.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

TILTAK	Rengjør magasinet, skyvere og kontaktutløsermekanismen.
HVORFOR	Gir jevn funksjon av magasinet, reduserer slitasje og forhindrer forkiling.
HVORDAN	Blås av verktøyet med trykkluft er den mest effektive måten å rengjøre verktøyet. Periodisk bruk av olje, smøremidler eller løsemidler anbefales ikke siden det ofte vil samle rusk og/eller skade plastdelene på verktøyet.
TILTAK	Før hver bruk, sjekk at alle skruer og andre fester er fast tilskrudd og uten skader.
HVORFOR	Forhindrer forkiling og for tidlig svikt av deler på verktøyet.
HVORDAN	Stram til løse skruer med passende sekskantnøkkel eller skrutrekker.

Smøring

MERK: ALDRI spray eller på annen måte påfør smøremidler eller rengjøringsmidler inn i

NO LUBE

NORSK

verktøyet. Dette kan kraftig redusere levetid og ytelser på verktøyet.

DEWALT verktøy er riktig smørt fra fabrikken og er klare til bruk. Imidlertid anbefales det at verktøyet tas med eller sendes til et sertifisert servicesenter en gang i året for grundig rengjøring og kontroll.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tæft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for ångjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tiljøys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Drivblad byttesett (Fig. M–O)

ADVARSEL: For din egen sikkerhet les verktøyets hæt kanvisning før bruk av tilbehør. Å se bort fra disse advarsler kan resultere i personskade og alvorlig skade på verktøyet og tilbehøret. Når verktøyet vedlikeholdes skal kun identiske reservedeler brukes.

MERK: Alle mekaniske deler i erstatningssettet for fjærer er vist. Dette av praktiske grunner og at man kan se til at alt kommer med.

For å skifte et slitt driverblad:

1. Bruk en T-20 torx-skrutrekker til å løsne de fire skruene 18 på begge sidene av enheten.
2. Ta av de fire skruene.. Se Figur M.
3. Ta av endehetten på huset 19. Se Figur M.
4. Skyv opp bakenden av driveren 20 til du hører et klikk, og skyv driveren forover mens du holder den i denne posisjonen til den passerer øvre dempermodul 22.
5. Ta av styrestengerne 21. Se Figur N.
6. Ta av øvre dempermodul.
7. Trekk driveren tilbake mot deg (bakover på verktøyet). Løft driveren mens du roterer driveren med klokken til driveren er klar av skinnelokatorhuset. Ta driveren ut av verktøyet. Se Figur O.

8. Bytt ut driveren og gjennomfør trinnene i motsatt rekkefølge for å sette sammen igjen

9. Forsikre deg om at den nye driveren glir glatt i verktøyet før du monterer alt på plass.

10. Sett på plass igjen drivere, styrestengerne og husets endehette på enheten. Det er viktig å teste justeringen av profilen og svinghjulet før husets endehette blir skrudd tilbake på enheten. Dette kan gjøres ved å koble til et batteri, deretter dytt og løs ut tuppen av enheten mot en benk eller hard overflate. Dette gjør at motoren starter å spinne.
    MERK: Når driveren og svinghjulet er ordentlig justert, vil du høre at motoren går på tomgang ned fra full fart. Dersom driveren og svinghjulet ikke er ordentlig justert, starter ikke motoren eller den kan sakke ned mye raskere enn normalt, der det kommer en høy støyende lyd fra enheten. I så fall ta ut og sett inn igjen driveren, pass på at demperne er satt inn korrekt.

ADVARSEL: Test alltid enheten ved å skyte 40 mm stret med hastighet 1 inn i avkapp/treverk, dette for å se at vertøyet funger som det skal. Dersom verktøyet ikke fungerer tilstrekkelig, kontakt straks et av DEWALTs servicesentre.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Lithium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

FEILRETTINGSGUIDE

ARVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du forvar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre

til personskader.

SYMPTOM ÅRSAK L∅SNING
Motoren går ikke med kontaktutløseren inntrykket.	Avtrekkerlås låst. Lås opp avtrekkerlåsen.
	Klikk-lås satt på og hindrer full bevegelse av kontaktutløseren.	Lade flere stifter i magasinet.
	Verktøyet er låst, med motoren blokkert for rotering.	Vri låsespaken på verktøyet for å løsne mekanismen. Dersom driveren ikke går tilbake, ta av batteriet og manuelt skyv driveren tilbake til utgangsposisjonen.
	Verktøyet er varmt. (Kontroller LED-indikatoren for å sjekke tilstanden.)	La verktøyet kjøle seg av før du fortsetter.
	Batteriet er varmt. (Kontroller LED-indikatoren for å sjekke tilstanden.)	La batteriet kjøle seg av eller sett på en kald pakke.
	Bøyd kontaktutløser. Kontakt autorisert servicesenter.
	Motoren stopper etter 5 sekunder. Normal drift, løsne kontakturløseren og trykk inn igjen.
	Batteripolene er skitne eller skadet. Kontakt autorisert servicesenter.
	Skadet intern elektronikk. Kontakt autorisert servicesenter.
	Skadet avtrekker. Kontakt autorisert servicesenter.
	Lavt batteri eller skadet batteri. Kontroller ladenivå dersom pakken har statusvisning. Skift eller lad opp batteripakken om nødvendig.
Verktøyet utløses ikke (motoren går, men den avfyrer ikke.)	Tomskuddlåsen settes på når det bare er 5 stifter igjen i magasinet	Lad flere stifter i magasinet for å koble ut klikk-låsen.
	Låst spiker/drivblad går ikke tilbake til utgangsposisjon.	Ta av batteriet, fjern den fastlåste stiften, vri på låsespaken (skyv opp driverbladet manuelt om nødvendig) og sett inn igjen batteripakken.
	Skadet driver. Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
	Låst intern mekanisme. Kontakt autorisert servicesenter.
	Skadet intern elektronikk. Kontakt autorisert servicesenter.
Motoren starter, men lager mye støy.	Blokkert stift og driverblad låst i ned-posisjon.	Bruk låsespaken, fjern fastlåst stift og sett driveren tilbake manuelt om nødvendig.
	Skadet driver. Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
Drivbladet fortsetter å kile seg fast i nede-posisjon eller beveger seg ikke fritt.	Blokkert stift og driverblad låst i ned-posisjon.	Bruk låsespaken, fjern fastlåst stift og sett driveren tilbake manuelt om nødvendig.
	Avfall i nesestykket. Rengjør tuppen og se nøye etter små biter fra stiffene i sporet. Se Fjerne en forkilt stift.
	Skadet eller slitt driver. Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
Verktøyet fungerer, men slår ikke spikrene helt inn.	Hastighetsvelger i feil stilling.	Velg høyere kraftinnstilling.
	Dybdejustering feil.	Juster verktøyfri dybdejustering.
	Verktøyet ikke fast presset mot arbeidsstykket.	Bruk passe kraft for å presse verktøyet mot arbeidsstykket. Les bruksanvisningen.
	Material og spikerlengde.	Dersom enheten stadig går i lås (slik at du stadig må vri på låsespaken), kontroller at materialet og spikerlengden passer for den aktuelle bruken.
	Skadet eller slitt tupp på driveren.	Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
	Skadet utløsermekanisme.	Kontakt autorisert servicesenter.

nORsk

SYMPTOM ÅRSAK L∅SNING
Verktøyet fungerer, men slår ikke inn spikere.	Feil størrelse eller feil stifter.	Bruk kun anbefalte stifter. Se Tekniske data.
	Avfall i nesestykket. Rengjør tuppen og se nøye etter små biter fra stiftene i sporet.
	Avfall i magasinet. Rengjør magasinet.
	Skadet eller slitt driver. Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
	Slitt magasin. Skift ut magasinet. Kontakt autorisert servicesenter.
	Skadet skyvefjær. Skift ut fjæren. Kontakt autorisert servicesenter.
Fastkilt stift.	Feil størrelse eller feil stifter.	Bruk kun anbefalte stifter, se Tekniske data.
	Magasinet er ikke festet etter tidligere inspeksjon ved låsing/blokkering.	Pass på at magasinet er ordentlig i lås.
	Skadet eller slitt driver Skift ut driveren med settet, eller kontakt et autorisert servicesenter.
	Material og spikerlengde. Dersom enheten stadig går i lås (slik at du stadig må vri på läsespaken),kontroller at materialet og spikerlengden passer for den aktuelle bruken.
	Avfall i nesestykket. Rengjør tuppen og se nøye etter små biter fra stiftene i sporet.
	Skadet skyvefjær. Skift ut fjæren. Kontakt autorisert servicesenter.
	Verktøyet er ikke innkjørt ennå. Nye verktøy kan trenge 100-500 stifter før delene er innkjørt og slittinn mot hverandre. Bruk kortere stifter i denne perioden dersom det ervanskelig å stifte med lange stifter.
	Slitt magasin. Skift ut magasinet. Kontakt autorisert servicesenter.
Stiften drives for dypt. Kraften er stilt for høy. Velg lavere kraftinnstilling.
Stiften böyer seg. Stiften har truffet en kvist. Flytt 76 mm og prøv igjen.

AGRAFADOR PARA VEDAÇÕES SEM FIO DCFS950

Gratulerer!
